MODE D'EMPLOI BB-02 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre Valeur du paramètre
Nom de produit	Purgeur de freins
Modèle	MSW-BB-02
Dimensions (Largeur x Longueur x Hauteur) [mm]	155x255x255
Poids [kg]	1,5

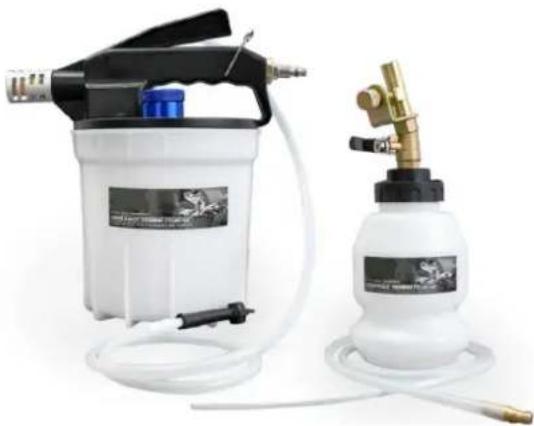

Présentation du produit

Le produit est un outil utilisé pour éliminer les bulles d'air des conduites de frein dans un système de freinage hydraulique. Sa fonction principale est d'assurer un bon débit du liquide de frein, éliminant ainsi l'air qui peut provoquer des freins spongieux ou insensibles. Il est généralement utilisé lors des changements ou de l'entretien du liquide de frein, permettant aux techniciens de s'assurer que le système de freinage est entièrement sous pression et exempt d'air, garantissant des performances de freinage optimales.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme du produit.

Usage

AVERTISSEMENT

• Le liquide de frein est inflammable – Tenir à l'écart des sources d'inflammation, en particulier des surfaces chaudes comme les tuyaux d'échappement ou les collecteurs.
• Le liquide de frein endommage la peinture – Rincez immédiatement tout liquide renversé à l'eau claire et séchez.

- Portez une protection pour les yeux et minimisez le contact de la peau avec le liquide de frein.

- Si du liquide de frein pénètre dans les yeux, rincez-les immédiatement à l'eau claire et consultez un médecin.

• En cas d'ingestion, consulter immédiatement un médecin.

- Éliminez le liquide de frein usagé de manière responsable et conformément aux réglementations des autorités locales.

Bouteille de recharge automatique

1. Remplissez la quantité de liquide requise dans le flacon de recharge (maximum 1 litre).

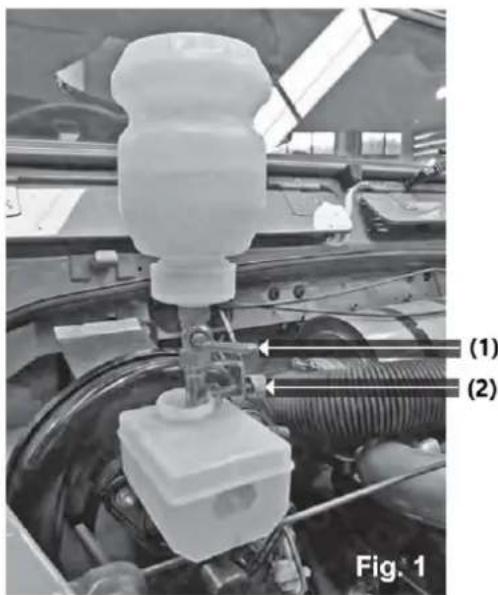

2. Reportez-vous à la figure 1 : Assurez-vous que la vanne d'arrêt en laiton (1) est en position horizontale (fermée).

3. Retournez le flacon de recharge, puis fixez-le (2) sur le réservoir du maître-cylindre de frein ou d'embrayage.

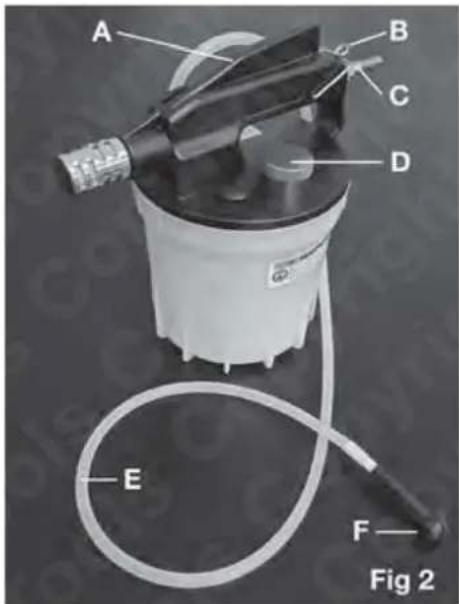

Composants

A- Poignée de flux d'air (ON/OFF)
B- Pince de fixation de la poignée de flux d'air
C- Entrée d'air
D- Extraction du bouchon du réservoir
E- Tuyau en silicone de 1 mètre
F- Adaptateur universel pour écrou de frein

Étapes de fonctionnement

NOTE Reportez-vous à la documentation du fabricant ou au manuel d'atelier pour déterminer la méthode et la séquence correctes pour purger les freins.

1. Assurez-vous que les écrous de frein sont propres et vérifiez qu'ils ne sont pas grippés. (Voir la figure 2)
2. Raccorder le tuyau de purge et l'adaptateur (F) au raccord de frein à purger.
3. Raccorder la conduite d'air à l'entrée d'air (C).
4. Ouvrez le robinet d'arrêt en laiton sur la bouteille de recharge (Figure 1).
5. Ouvrir le raccord de purge.
6. Appuyez sur la poignée de flux d'air (A) et fixez-la si nécessaire avec la pince (B).

7. Le liquide doit maintenant être aspiré dans le réservoir d'extraction du purgeur.

8. Faites très attention au niveau de liquide dans le flacon de recharge. Si davantage de liquide de frein est nécessaire pour terminer l'opération de purge des freins, fermez la vanne d'arrêt en laiton avant de remplir le flacon de remplissage.

9. Une fois terminé, retirez le bouchon du réservoir d'extraction (D) et videz le liquide de frein usagé. Éliminez-le conformément aux directives des autorités locales.
10. Nettoyez soigneusement le réservoir d'extraction et le flacon de recharge et stockez-les dans un endroit propre et sec.

Stockage

Un stockage approprié est essentiel pour maintenir la longévité du purgeur de frein :

1. Stockage propre et sec : Après le nettoyage, stockez le purgeur de frein dans un endroit sec et propre. Évitez de laisser des résidus de liquide de frein à l'intérieur des composants pour éviter tout dommage ou corrosion.
2. Conserver dans un environnement à température contrôlée : Gardez le purgeur de frein à l'abri des températures extrêmes. Conservez-le dans un endroit où les températures ne dépassent pas la plage de stockage recommandée du produit.
3. Protéger contre les dommages physiques : rangez l' outil dans un endroit sûr pour éviter tout dommage physique. Utilisez des housses de protection si nécessaire pour éviter d'endommager les composants pendant le stockage.
4. Vérifiez régulièrement les dommages : avant chaque utilisation, inspectez le purgeur de frein pour détecter tout signe d'usure, de fissures ou de dommages. Remplacez rapidement les pièces usées pour garantir un fonctionnement sûr.

ENTRETIEN

Pour garantir que le purgeur de frein reste en état de fonctionnement optimal, suivez ces consignes de maintenance :

1. Nettoyez l'appareil régulièrement :

• Après chaque utilisation, nettoyez soigneusement le purgeur de frein, y compris le réservoir d'extraction et le flacon de recharge. Utilisez un chiffon pour essuyer tous les composants et éliminer tout résidu de liquide de frein.
• Rincez le système à l'eau propre si nécessaire pour éliminer tout résidu de liquide de frein.

2. Vérifiez les fuites :

- Inspectez tous les tuyaux, connecteurs et vannes pour détecter d'éventuelles fuites. Serrez toutes les connexions desserrées et remplacez immédiatement les composants endommagés pour éviter toute perte de liquide et garantir un fonctionnement efficace.

3. Inspectez le système de circulation d'air :

- Assurez-vous que l'entrée d'air (C) et la poignée de flux d'air (A) fonctionnent correctement. Testez le système avec de l'air comprimé pour confirmer que le débit est correct.

4. Vérifiez les blocages :

- Vérifiez régulièrement que le tuyau de liquide et tous les adaptateurs sont exempts de blocages susceptibles d'affecter le débit de liquide pendant le fonctionnement.

Résolution de problèmes

Si vous rencontrez des problèmes lors de l'utilisation du purgeur de frein, reportez-vous aux étapes de dépannage suivantes :

1. Aucun fluide n'est aspiré dans le réservoir d'extraction :

• Cause possible : Le robinet d'arrêt en laiton (1) est peut-être fermé.
  Solution : Assurez-vous que le robinet d'arrêt est dans la bonne position (horizontal pour fermé). Ouvrez la vanne et réessayez.
• Cause possible : la poignée de flux d'air (A) n'est pas correctement engagée.
  Solution : Appuyez sur la poignée de flux d'air et assurez-vous qu'elle est fixée avec la pince (B).

2. Fuites de liquide de frein :

• Cause possible : connexions desserrées ou endommagées.
  Solution : Vérifiez que tous les tuyaux, connecteurs et adaptateurs sont correctement étanches. Resserrez les connexions ou remplacez les pièces endommagées.

3. Air dans les conduites de frein après la purge :

• Cause possible : extraction incomplète du liquide ou séquence de saignement incorrecte.
  Solution : Vérifiez à nouveau la séquence de purge conformément au manuel du fabricant. Assurez-vous que le niveau de liquide dans le flacon de remplissage est adéquat pendant le processus et que le mamelon de purge est complètement ouvert.

4. Déversement excessif de liquide :

- Cause possible : remplissage excessif du flacon de recharge.

Solution : Assurez-vous de ne pas dépasser la capacité de remplissage maximale de 1 litre pour la bouteille de recharge.
