BEDIENUNGSANLEITUNG BB-02 MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Bremsenentlüfter
Modell	MSW-BB-02
Abmessungen (Breite x Länge x Höhe) [mm]	155x255x255
Gewicht [kg]	1,5

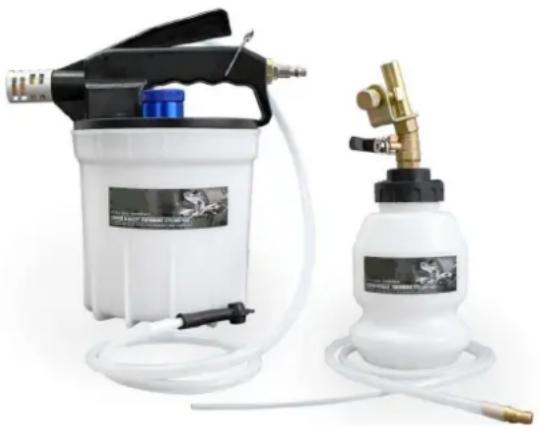

Produktübersicht

Bei dem Produkt handelt es sich um ein Werkzeug zum Entfernen von Luftblasen aus den Bremsleitungen eines hydraulischen Bremssystems. Seine Hauptfunktion besteht darin, einen ordnungsgemäßen Durchfluss der Bremsflüssigkeit zu gewährleisten und Luft zu eliminieren, die schwammige oder nicht ansprechende Bremsen verursachen kann. Es wird in der Regel beim Wechsel der Bremsflüssigkeit oder bei Wartungsarbeiten verwendet, damit die Techniker sicherstellen können, dass das Bremssystem vollständig unter Druck steht und frei von Luft ist, um eine optimale Bremsleistung zu gewährleisten.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Produkts entstehen.

Verwendung

WARNUNG

- Bremsflüssigkeit ist brennbar - von Zündquellen fernhalten, insbesondere von heißen Oberflächen wie Auspuffrohren oder Krümmern.

• Bremsflüssigkeit beschädigt den Lack - Spülen Sie verschüttete Flüssigkeiten sofort mit sauberem Wasser ab und trocknen Sie sie ab.
• Tragen Sie einen Augenschutz und minimieren Sie den Hautkontakt mit der Bremsflüssigkeit.
• Falls Bremsflüssigkeit in die Augen gelangt, sofort mit klarem Wasser ausspülen und einen Arzt aufsuchen.
• Bei Verschlucken sofort ärztlichen Rat einholen.
• Entsorgen Sie verbrauchte Bremsflüssigkeit verantwortungsbewusst und in Übereinstimmung mit den örtlichen Vorschriften.

Automatische Nachfüllflasche

1. Füllen Sie die erforderliche Menge an Flüssigkeit in die Nachfüllflasche (maximal 1 Liter).

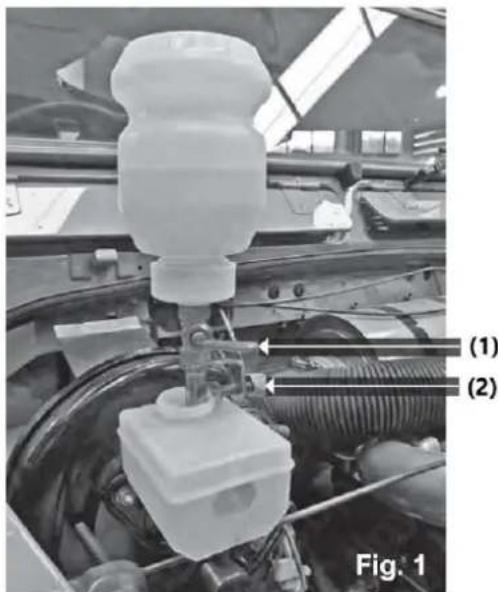

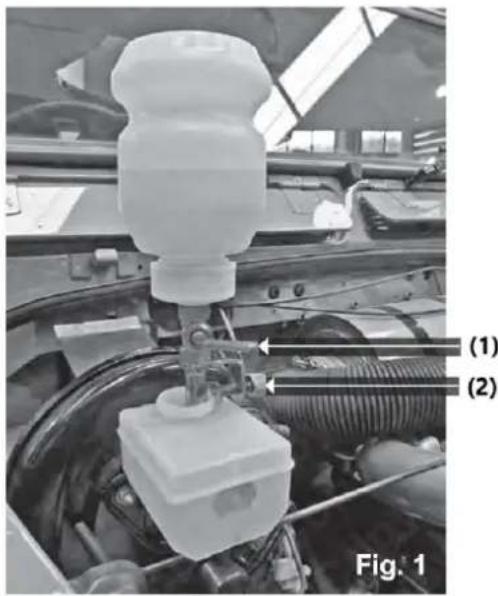

2. Siehe Abbildung 1: Vergewissern Sie sich, dass sich das Messing-Absperrventil (1) in der horizontalen (geschlossenen) Position befindet.
3. Drehen Sie die Nachfüllflasche um und klemmen Sie (2) auf den Behälter des Hauptbrems- oder Kupplungszylinders.

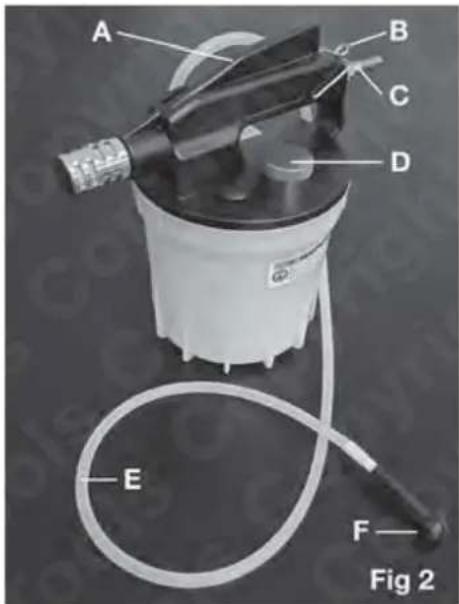

Komponenten

A- Luftstrom-Griff (ON/OFF)

B- Luftstromgriff Sicherungsklammer

C- Lufteinlass

D- Stopfen für den Entnahmetank

E- 1 Meter Silikonschlauch

F- Universal-Bremsnippel-Adapter

Arbeitsschritte

HINWEIS Die korrekte Methode und Reihenfolge für das Entlüften der Bremsen entnehmen Sie bitte der Dokumentation des Herstellers oder dem Werkstatthandbuch.

1. Vergewissern Sie sich, dass die Bremsnippel sauber sind, und prüfen Sie, ob sie nicht festsitzen. (Siehe Abbildung 2)
2. Schließen Sie die Entlüftungsleitung und den Adapter (F) an den zu entlüftenden Bremsnippel an.
3. Schließen Sie die Luftleitung an den Lufteinlass (C) an.
4. Öffnen Sie das Messing-Absperrventil an der Nachfüllflasche (Abbildung 1).
5. Öffnen Sie den Entlüftungsnippel.
6. Drücken Sie den Luftstromgriff (A) herunter und sichern Sie ihn gegebenenfalls mit der Klemme (B).

7. Die Flüssigkeit sollte nun in den Entlüftungsbehälter gesaugt werden.

8. Achten Sie sorgfältig auf den Flüssigkeitsstand in der Nachfüllflasche. Wenn zum Entlüften der Bremsen mehr Bremsflüssigkeit benötigt wird, schließen Sie das Messing-Absperrventil, bevor Sie die Nachfüllflasche auffüllen.

9. Wenn Sie fertig sind, entfernen Sie den Stopfen des Entnahmebehälters (D) und leeren Sie die verbrauchte Bremsflüssigkeit. Entsorgen Sie es gemäß den Richtlinien der örtlichen Behörden.
10. Reinigen Sie den Extraktionstank und die Nachfüllflasche sorgfältig und bewahren Sie sie an einem sauberen, trockenen Ort auf.

Lagerung

Eine ordnungsgemäße Lagerung ist für die Langlebigkeit des Bremsenentlüfters unerlässlich:

1. Saubere und trockene Lagerung: Lagern Sie den Bremsenentlüfter nach der Reinigung an einem trockenen, sauberen Ort. Vermeiden Sie Reste von Bremsflüssigkeit in den Bauteilen, um Schäden oder Korrosion zu vermeiden.

2. Lagern Sie es in einer temperaturgeregelten Umgebung: Halten Sie den Bremsenentlüfter von extremen Temperaturen fern. Lagern Sie es an einem Ort, an dem die Temperaturen den empfohlenen Lagerbereich des Produkts nicht überschreiten.

3. Vor physischer Beschädigung schützen: Bewahren Sie das Werkzeug an einem sicheren Ort auf, um physische Schäden zu vermeiden. Verwenden Sie gegebenenfalls Schutzabdeckungen, um Schäden an den Bauteilen während der Lagerung zu vermeiden.

4. Regelmäßig auf Beschädigungen prüfen: Prüfen Sie das Entlüftungsventil vor jedem Gebrauch auf Anzeichen von Verschleiß, Rissen oder Beschädigungen. Ersetzen Sie verschlissene Teile umgehend, um einen sicheren Betrieb zu gewährleisten.

WARTUNG

Befolgen Sie die folgenden Wartungsrichtlinien, um sicherzustellen, dass der Bremsenentlüfter in optimalem Betriebszustand bleibt:

1. Reinigen Sie das Gerät regelmäßig:

• Reinigen Sie den Bremsenentlüfter, einschließlich des Entnahmebehälters und der Nachfüllflasche, nach jedem Gebrauch gründlich. Wischen Sie alle Teile mit einem Tuch ab und entfernen Sie dabei alle Reste von Bremsflüssigkeit.
• Spülen Sie das System bei Bedarf mit sauberem Wasser, um Bremsflüssigkeitsreste zu entfernen.

2. Auf undichte Stellen prüfen:

- Prüfen Sie alle Schläuche, Anschlüsse und Ventile auf mögliche Lecks. Ziehen Sie alle losen Verbindungen fest und ersetzen Sie beschädigte Komponenten sofort, um Flüssigkeitsverluste zu vermeiden und einen effizienten Betrieb zu gewährleisten.

3. Überprüfen Sie das Luftstromsystem:

- Vergewissern Sie sich, dass der Lufteinlass (C) und der Luftmengenregler (A) ordnungsgemäß funktionieren. Testen Sie das System mit Luftdruck, um sicherzustellen, dass der Durchfluss korrekt ist.

4. Auf Verstopfungen prüfen:

- Prüfen Sie regelmäßig, ob der Materialschlauch und alle Adapter frei von Verstopfungen sind, die den Materialfluss während des Betriebs beeinträchtigen könnten.

Fehlerbehebung

Wenn Sie bei der Verwendung des Bremsenentlüfters auf Probleme stoßen, beachten Sie die folgenden Schritte zur Fehlerbehebung:

1. Es wird keine Flüssigkeit in den Absaugbehälter gesaugt:

- Mögliche Ursache: Das Messing-Absperrventil (1) ist möglicherweise geschlossen. Lösung: Stellen Sie sicher, dass sich das Absperrventil in der richtigen Position befindet (horizontal für geschlossen). Öffnen Sie das Ventil und versuchen Sie es erneut.

- Mögliche Ursache: Der Luftmengenregler (A) ist nicht richtig eingerastet. Lösung: Drücken Sie den Luftstromgriff nach unten und vergewissern Sie sich, dass er mit der Klemme (B) gesichert ist.

2. Bremsflüssigkeit leckt:

- Mögliche Ursache: Lose oder beschädigte Anschlüsse. Lösung: Prüfen Sie alle Schläuche, Anschlüsse und Adapter auf ordnungsgemäße Abdichtung. Ziehen Sie die Verbindungen nach oder ersetzen Sie beschädigte Teile.

3. Luft in den Bremsleitungen nach dem Entlüften:

- Mögliche Ursache: Unvollständige Flüssigkeitsentnahme oder unsachgemäße Entlüftungsreihenfolge. Lösung: Überprüfen Sie die Entlüftungsreihenfolge gemäß der Bedienungsanleitung des Herstellers. Stellen Sie sicher, dass der Flüssigkeitsstand in der Nachfüllflasche während des Vorgangs ausreichend ist und dass der Entlüftungsnippel vollständig geöffnet ist.

4. Übermäßiges Verschütten von Flüssigkeiten:

- Mögliche Ursache: Überfüllung der Nachfüllflasche.

Lösung: Achten Sie darauf, dass Sie die maximale Füllmenge von 1 Liter für die Nachfüllflasche nicht überschreiten.

Automatische navulfles

3. Lucht in remleidingen na ontluchten:

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
