MANUALE UTENTE BB-02 MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Spurgo freni
Modello	MSW-BB-02
Dimensioni (larghezza x lunghezza x altezza) [mm]	155x255x255
Peso [kg]	1,5

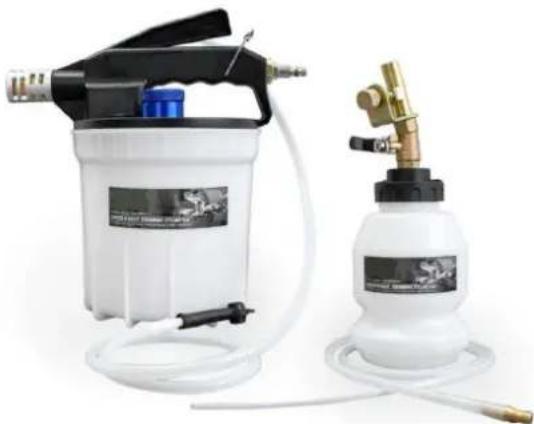

Panoramica del prodotto

Il prodotto è uno strumento utilizzato per rimuovere le bolle d'aria dai tubi dei freni in un sistema frenante idraulico. La sua funzione principale è quella di garantire il corretto flusso del liquido dei freni, eliminando l'aria che può causare freni spugnosi o poco reattivi. Viene solitamente utilizzato durante la sostituzione del liquido dei freni o durante la manutenzione, consentendo ai tecnici di garantire che l'impianto frenante sia completamente pressurizzato e privo di aria, assicurando così prestazioni di frenata ottimali.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del prodotto.

Utilizzo

AVVERTIMENTO

• Il liquido dei freni è infiammabile. Tenere lontano da fonti di accensione, in particolare superfici calde come tubi di scarico o collettori.
• Il liquido dei freni danneggia la vernice: sciacquare immediatamente eventuali fuoriuscite con acqua pulita e asciugare.

- Indossare protezioni per gli occhi e ridurre al minimo il contatto della pelle con il liquido dei freni.

- Se il liquido dei freni entra in contatto con gli occhi, sciacquarli immediatamente con acqua pulita e consultare un medico.

• In caso di ingestione, consultare immediatamente un medico.

- Smaltire il liquido dei freni esausto in modo responsabile e nel rispetto delle normative locali.

Bottiglia di ricarica automatica

1. Riempire la bottiglia di ricarica con la quantità di liquido richiesta (massimo 1 litro).

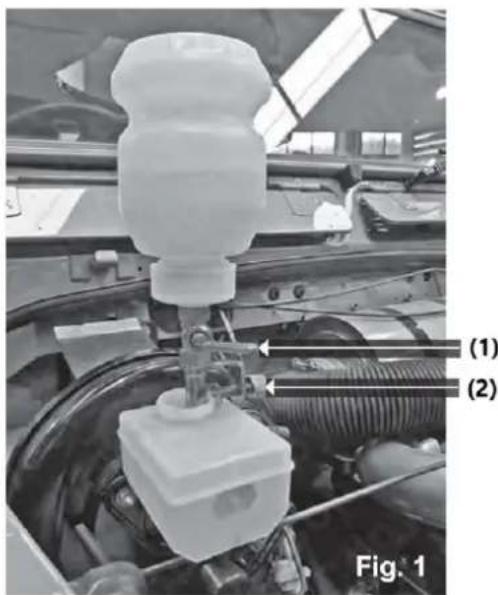

2. Fare riferimento alla Figura 1: assicurarsi che la valvola di intercettazione in ottone (1) sia in posizione orizzontale (chiusa).
3. Capovolgere la bombola di riempimento, quindi fissare (2) sul serbatoio del cilindro principale del freno o della frizione.

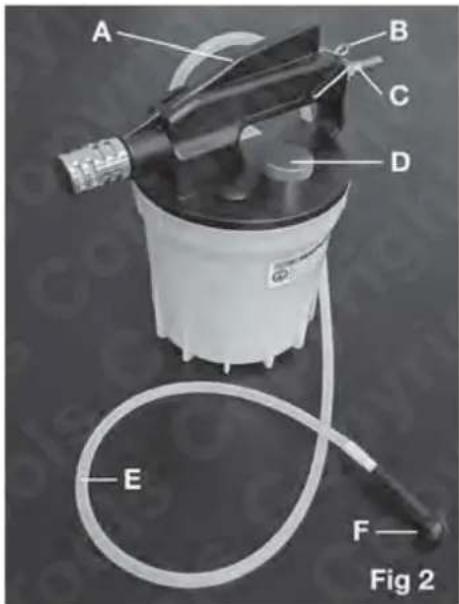

Componenti

A- Maniglia del flusso d'aria (ON/OFF)

B- Morsetto di fissaggio della maniglia del flusso d'aria

C- Presa d'aria

D- Estrazione del tappo del serbatoio

E- Tubo flessibile in silicone da 1 metro

F- Adattatore universale per nipplo freno

Fasi operative

NOTA Per determinare il metodo e la sequenza corretti per lo spurgo dei freni, fare riferimento alla documentazione del produttore o al manuale dell'officina.

1. Assicurarsi che i nippli dei freni siano puliti e controllare che non siano bloccati. (Fare riferimento alla Figura 2)

2. Collegare il tubo di spurgo e l'adattatore (F) al raccordo del freno da spurgare.

3. Collegare la linea dell'aria all'ingresso dell'aria (C).

4. Aprire la valvola di intercettazione in ottone sulla bombola di ricarica (Figura 1).

5. Aprire il raccordo di spurgo.

6. Premere verso il basso la maniglia del flusso d'aria (A) e fissarla, se necessario, con il morsetto (B).

7. Ora il fluido dovrebbe essere aspirato nel serbatoio di estrazione dello spurgo.

8. Prestare particolare attenzione al livello del liquido nel flacone di ricarica. Se per completare l'operazione di spurgo dei freni è necessario altro liquido freni, chiudere la valvola di intercettazione in ottone prima di riempire nuovamente il contenitore di riempimento.

9. Al termine, rimuovere il tappo del serbatoio di aspirazione (D) e svuotare il liquido freni usato. Smaltirlo secondo le linee guida delle autorità locali.
10. Pulire con cura sia il serbatoio di estrazione che il flacone di ricarica e conservarli in un luogo pulito e asciutto.

Conservazione

Una corretta conservazione è essenziale per preservare la longevità dello spurgatore dei freni:

1. Conservazione pulita e asciutta: dopo la pulizia, conservare lo spurgatore dei freni in un luogo asciutto e pulito. Evitare di lasciare residui di liquido freni all'interno dei componenti per evitare danni o corrosione.
2. Conservare in un ambiente a temperatura controllata: tenere lo spurgatore dei freni lontano da temperature estreme. Conservare in un luogo in cui le temperature non superino l'intervallo di conservazione consigliato per il prodotto.
3. Proteggere da danni fisici: conservare l'utensile in un luogo sicuro per evitare danni fisici. Se necessario, utilizzare coperture protettive per evitare danni ai componenti durante lo stoccaggio.
4. Controllare regolarmente che non vi siano danni: prima di ogni utilizzo, ispezionare lo spurgo dei freni per verificare la presenza di eventuali segni di usura, crepe o danni. Sostituire tempestivamente le parti usurate per garantire un funzionamento sicuro.

MANUTENZIONE

Per garantire che lo spurgo dei freni rimanga in condizioni di funzionamento ottimali, seguire queste linee guida di manutenzione:

1. Pulire regolarmente l'unità:

• Dopo ogni utilizzo, pulire accuratamente lo spurgatore dei freni, compreso il serbatoio di estrazione e il flacone di ricarica. Utilizzare un panno per pulire tutti i componenti, rimuovendo eventuali residui di liquido dei freni.
• Se necessario, lavare il sistema con acqua pulita per rimuovere eventuali residui di liquido dei freni.

2. Controllare eventuali perdite:

- Ispezionare tutti i tubi flessibili, i connettori e le valvole per individuare eventuali perdite. Serrare eventuali collegamenti allentati e sostituire immediatamente i componenti danneggiati per evitare perdite di fluido e garantire un funzionamento efficiente.

3. Ispezionare il sistema di flusso dell'aria:

• Assicurarsi che la presa d'aria (C) e la maniglia del flusso d'aria (A) funzionino correttamente. Testare il sistema con la pressione dell'aria per confermare che il flusso sia corretto.

4. Controllare eventuali blocchi:

- Controllare periodicamente che il tubo flessibile del fluido e tutti gli adattatori siano liberi da ostruzioni che potrebbero compromettere il flusso del fluido durante il funzionamento.

Risoluzione dei problemi

Se si riscontrano problemi durante l'utilizzo dello spurgo dei freni, fare riferimento ai seguenti passaggi per la risoluzione dei problemi:

1. Nessun fluido viene aspirato nel serbatoio di estrazione:

- Possibile causa: la valvola di intercettazione in ottone (1) potrebbe essere chiusa.

Soluzione: assicurarsi che la valvola di intercettazione sia nella posizione corretta (orizzontale per chiusa). Aprire la valvola e riprovare.

- Possibile causa: la maniglia del flusso d'aria (A) non è inserita correttamente.

Soluzione: premere verso il basso la maniglia del flusso d'aria e assicurarsi che sia fissata con il morsetto (B).

2. Perdite di liquido dei freni:

- Possibile causa: collegamenti allentati o danneggiati.

Soluzione: controllare la corretta tenuta di tutti i tubi, connettori e adattatori. Stringere i collegamenti o sostituire le parti danneggiate.

3. Aria nelle tubazioni dei freni dopo lo spurgo:

- Possibile causa: estrazione incompleta del fluido o sequenza di sanguinamento non corretta.

Soluzione: controllare attentamente la sequenza di spurgo come indicato nel manuale del produttore. Durante il processo, assicurarsi che il livello del fluido nel flacone di riempimento sia adeguato e che il raccordo di spurgo sia completamente aperto.

4. Fuoriuscita eccessiva di liquidi:

- Possibile causa: riempimento eccessivo della bombola di ricarica.

Soluzione: assicurarsi di non superare la capacità massima di riempimento di 1 litro per la bombola di ricarica.
