GEBRUIKSAANWIJZING BB-02 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Remontluchter
Model	MSW-BB-02
Afmetingen (Breedte x Lengte x Hoogte) [mm]	155x255x255
Gewicht [kg]	1,5

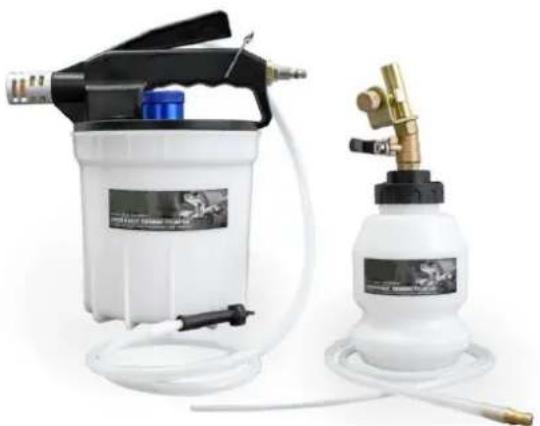

Productoverzicht

Het product is een hulpmiddel om luchtbellen uit de remleidingen van een hydraulisch remsysteem te verwijderen. De belangrijkste functie is het garanderen van een goede doorstroming van de remvloeistof, waarbij lucht wordt verwijderd die ervoor kan zorgen dat de remmen slap of niet meer reageren. Het wordt doorgaans gebruikt tijdens het verversen van remvloeistof of tijdens onderhoud. Hiermee kunnen technici ervoor zorgen dat het remsysteem volledig onder druk staat en vrij is van lucht, wat zorgt voor optimale remprestaties.

De gebruiker is aansprakelijk voor schade die voortvloeit uit onbedoeld gebruik van het product.

Gebruik

WAARSCHUWING

• Remvloeistof is ontvlambaar – Houd het uit de buurt van ontstekingsbronnen, vooral hete oppervlakken zoals uitlaatpiipen of spruitstukken.

• Remvloeistof beschadigt lakwerk – Spoel gemorste vloeistof onmiddellijk weg met schoon water en droog het af.

• Draag een oogbescherming en beperk huidcontact met remvloeistof.

• Als remvloeistof in uw ogen komt, spoel deze dan onmiddellijk met schoon water en raadpleeg een arts.
• Indien het product is ingeslikt, dient u onmiddellijk een arts te raadplegen.
• Voer gebruikte remvloeistof op verantwoorde wijze af, in overeenstemming met de voorschriften van de plaatselijke overheid.

1. Vul de navulfles met de benodigde hoeveelheid vloeistof (maximaal 1 liter).
2. Zie figuur 1: Zorg ervoor dat de messing afsluitklep (1) zich in de horizontale (gesloten) positie bevindt.
3. Draai de navulfles om en klem (2) vervolgens vast op het reservoir van de rem- of koppelingshoofdcilinder.

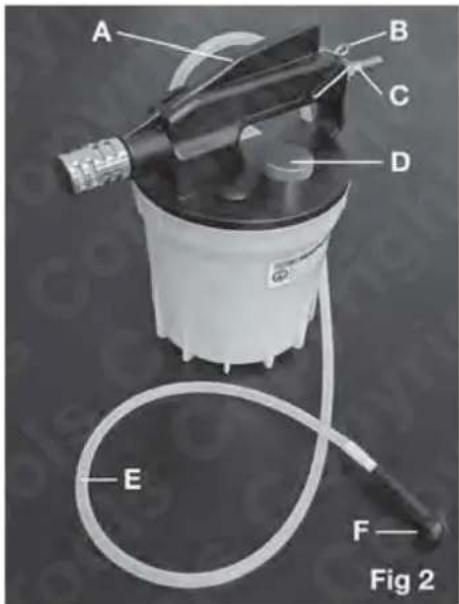

Componenten

A- Luchtstroomhendel (AAN/UIT)
B- Luchtstroomhendel bevestigingsklem
C- Luchtinlaat
D- Tankstopper verwijderen
E- 1 meter siliconen slang
F- Universele remnippeladapter

Bedieningsstappen

OPMERKING Raadpleeg de documentatie van de fabrikant of het werkplaatshandboek om de juiste methode en volgorde voor het ontluchten van de remmen te bepalen.

1. Zorg ervoor dat de remnippels schoon zijn en controleer of ze niet vastzitten. (Zie afbeelding 2)

2. Sluit de ontluchtingsleiding en adapter (F) aan op de te ontluchten remnippel.

3. Sluit de luchtleiding aan op de luchtinlaat (C).

4. Open de messing afsluitkraan op de navulfles (figuur 1).

5. Open de ontluchtingsnippel.

6. Druk de luchtstroomhendel (A) naar beneden en zet deze indien nodig vast met de klem (B).

7. Er zou nu vloeistof in de ontluchtingstank moeten worden gezogen.

8. Let goed op het vloeistofniveau in de navulfles. Als er meer remvloeistof nodig is om de remontluchting te voltooien, sluit u de koperen afsluitklep voordat u de navulfles bijvult.

9. Wanneer u klaar bent, verwijdert u de stop van het extractiereservoir (D) en giet u de gebruikte remvloeistof weg. Gooi het weg volgens de richtlijnen van de lokale overheid.

10. Maak zowel de extractietank als de navulfles zorgvuldig schoon en bewaar ze op een schone, droge plaats.

Opslag

Een goede opslag is essentieel om de levensduur van de remontluchter te behouden:

1. Schone en droge opslag: Bewaar de remontluchter na het reinigen op een droge, schone plaats. Zorg ervoor dat er geen resten remvloeistof in de componenten achterblijven om schade of corrosie te voorkomen.

2. Bewaar in een omgeving met gecontroleerde temperatuur: Houd de remontluchter uit de buurt van extreme temperaturen. Bewaar het op een plaats waar de temperatuur niet hoger is dan de aanbevolen bewaartemperatuur voor het product.

3. Bescherm tegen fysieke schade: bewaar het gereedschap op een veilige plaats om fysieke schade te voorkomen. Gebruik indien nodig beschermhoezen om schade aan de componenten tijdens opslag te voorkomen.

4. Controleer regelmatig op schade: Controleer de remontluchter vóór elk gebruik op tekenen van slijtage, scheuren of schade. Vervang versleten onderdelen onmiddellijk om een veilige werking te garanderen.

Onderhoud

Om ervoor te zorgen dat de remontluchter optimaal blijft werken, volgt u deze onderhoudsrichtlijnen:

1. Maak het apparaat regelmatig schoon:

• Maak na elk gebruik de remontluchter, inclusief het aftapreservoir en de navulfles, grondig schoon. Veeg alle onderdelen af met een doek en verwijder eventuele resten remvloeistof.
• Spoel het systeem indien nodig door met schoon water om eventuele resten remvloeistof te verwijderen.

2. Controleer op lekken:

- Controleer alle slangen, aansluitingen en kleppen op mogelijke lekkages. Draai losse verbindingen vast en vervang beschadigde onderdelen onmiddellijk om vloeistofverlies te voorkomen en een efficiënte werking te garanderen.

3. Controleer het luchtstroomsystem:

- Zorg ervoor dat de luchtinlaat (C) en de luchtstroomhendel (A) goed functioneren. Test het systeem met luchtdruk om te bevestigen dat de stroming correct is.

4. Controleer op blokkades:

- Controleer regelmatig of de vloeistofslang en alle adapters vrij zijn van blokkades die de vloeistofstroom tijdens het gebruik kunnen beïnvloeden.

Problemen oplossen

Als u problemen ondervindt bij het gebruik van de remontluchter, raadpleeg dan de volgende stappen voor probleemoplossing:

1. Er wordt geen vloeistof in de extractietank gezogen:

• Mogelijke oorzaak: De messing afsluitklep (1) is mogelijk gesloten.
  Oplossing: Zorg ervoor dat de afsluitkraan in de juiste stand staat (horizontaal voor gesloten). Open de klep en probeer het opnieuw.
• Mogelijke oorzaak: De luchtstroomhendel (A) is niet goed vastgezet.
  Oplossing: Druk de luchtstroomhendel naar beneden en zorg ervoor dat deze vastzit met de klem (B).

2. Lekken van remvloeistof:

• Mogelijke oorzaak: Losse of beschadigde verbindingen.
  Oplossing: Controleer of alle slangen, aansluitingen en adapters goed zijn afgedicht. Draai de verbindingen vast of vervang beschadigde onderdelen.

• Mogelijke oorzaak: Onvolledige vloeistofextractie of onjuiste bloedingsvolgorde.
  Oplossing: Controleer de volgorde van het ontluchten nogmaals volgens de handleiding van de fabrikant. Zorg ervoor dat het vloeistofniveau in de navulfles tijdens het proces voldoende is en dat de ontluchtingsnippel volledig open is.

4. Overmatig morsen van vloeistof:

• Mogelijke oorzaak: De navulfles is te vol.
  Oplossing: Zorg ervoor dat u de maximale vulcapaciteit van 1 liter voor de navulfles niet overschrijdt.
