BB-02 - Herramienta mecanica MSW - Manual de uso y guía de instrucciones gratis

Tipo de producto	Purgador de frenos hidráulico
Marca	MSW
Modelo	BB-02
Categoría	Herramienta de mecánica
Dimensiones (L x P x H)	155 x 255 x 255 mm
Peso	1,5 kg
Alimentación	Aire comprimido (vía entrada de aire)
Capacidad del frasco de recarga	1 litro
Funciones principales	Purgado de frenos hidráulicos, eliminación de burbujas de aire, llenado de líquido de frenos
Componentes suministrados	Mango de flujo de aire, pinza de fijación, manguera de silicona (1 m), adaptador universal, botella de recarga, depósito de extracción
Mantenimiento	Limpiar después de cada uso, verificar fugas y obstrucciones, enjuagar con agua limpia
Seguridad	Líquido de frenos inflamable y tóxico – usar guantes y gafas, evitar el contacto con la piel y los ojos, mantener alejado de fuentes de ignición
Almacenamiento	Lugar seco y limpio, a temperatura controlada, protegido de golpes
Solución de problemas	Si no aspira fluido: comprobar la válvula de cierre y el mango de aire. Fugas: apretar las conexiones o reemplazar las piezas.

Preguntas frecuentes - BB-02 MSW

¿Cómo usar el purgador de frenos MSW BB-02?

Llene el frasco de recarga con líquido de frenos (máx. 1 L) y fíjelo en el depósito del cilindro maestro. Conecte la manguera de purga a la tuerca de freno, abra la válvula de cierre de latón, luego presione el mango de flujo de aire para aspirar el líquido. Consulte el manual del vehículo para la secuencia de purga correcta.

¿Qué precauciones de seguridad tomar?

Use siempre gafas de protección y guantes. El líquido de frenos es inflamable y tóxico: manténgalo alejado de fuentes de calor, enjuague inmediatamente cualquier contacto con la piel o los ojos, y consulte a un médico en caso de ingestión.

¿Cómo limpiar el purgador después de su uso?

Después de cada uso, limpie cuidadosamente el depósito de extracción y el frasco de recarga con un paño. Enjuague el sistema con agua limpia si es necesario para eliminar los residuos de líquido de frenos.

¿Qué hacer si no se aspira líquido?

Verifique que la válvula de cierre de latón esté abierta (posición vertical) y que el mango de flujo de aire esté presionado y fijado con la pinza. Si el problema persiste, inspeccione las conexiones para detectar fugas u obstrucciones.

¿Cómo manejar una fuga de líquido de frenos?

Apriete las conexiones sueltas o reemplace las mangueras, conectores o adaptadores dañados. El líquido de frenos daña la pintura, limpie inmediatamente cualquier salpicadura con agua.

¿Qué tipo de líquido de frenos usar?

Use el líquido de frenos recomendado por el fabricante del vehículo (por ejemplo DOT 3, DOT 4). Llene el frasco de recarga sin exceder la capacidad máxima de 1 litro.

¿Cómo almacenar el aparato?

Después de la limpieza, guarde el purgador en un lugar seco y limpio, protegido de temperaturas extremas y golpes. Revise regularmente los componentes para detectar daños.

¿Cuál es la capacidad máxima del frasco de recarga?

El frasco de recarga puede contener hasta 1 litro de líquido de frenos. No lo llene más allá para evitar derrames.

¿Cómo purgar los frenos en el orden correcto?

Consulte el manual del fabricante del vehículo para determinar la secuencia de purga (generalmente comenzando por la rueda más alejada del cilindro maestro). Una secuencia incorrecta puede dejar aire en el circuito.

¿Qué hacer en caso de ingestión de líquido de frenos?

Consulte inmediatamente a un médico. No induzca el vómito a menos que se indique lo contrario. Enjuague la boca con agua limpia y lleve el recipiente o la etiqueta del líquido.

MANUAL DE USUARIO BB-02 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a [e-mail].

Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto	Purgador de frenos
Modelo	MSW-BB-02
Dimensiones (Ancho x Largo x Alto) [mm]	155x255x255
Peso [kg]	1,5

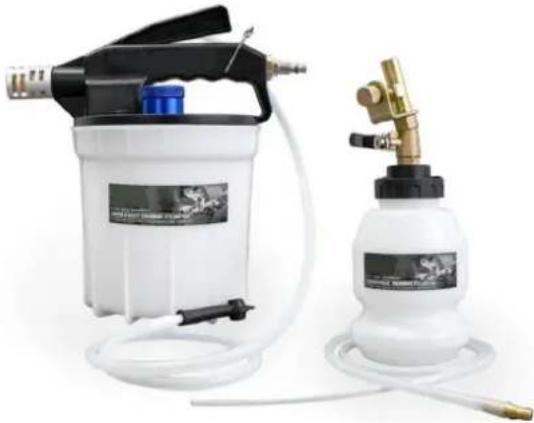

Descripción general del producto

El producto es una herramienta que se utiliza para eliminar burbujas de aire de las líneas de freno en un sistema de frenado hidráulico. Su función principal es garantizar el flujo adecuado del líquido de frenos, eliminando el aire que puede provocar frenos esponjosos o que no responden. Generalmente se utiliza durante los cambios o mantenimientos del líquido de frenos, lo que permite a los técnicos garantizar que el sistema de frenos esté completamente presurizado y libre de aire, asegurando un rendimiento de frenado óptimo.

El usuario es responsable de cualquier daño resultante de un uso no previsto del producto.

Uso

ADVERTENCIA

• El líquido de frenos es inflamable: manténgalo alejado de fuentes de ignición, especialmente de superficies calientes como tubos de escape o colectores.

• El líquido de frenos daña la pintura: enjuague inmediatamente cualquier derrame con agua limpia y segue.
  • Use protección para los ojos y minimice el contacto de la piel con el líquido de frenos.

• Si el líquido de frenos entra en contacto con los ojos, enjuáguelos inmediatamente con agua limpia y busque atención médica.

• En caso de ingestión, busque atención médica inmediatamente.
• Deseche el líquido de frenos usado de manera responsable y de acuerdo con las regulaciones de las autoridades locales.

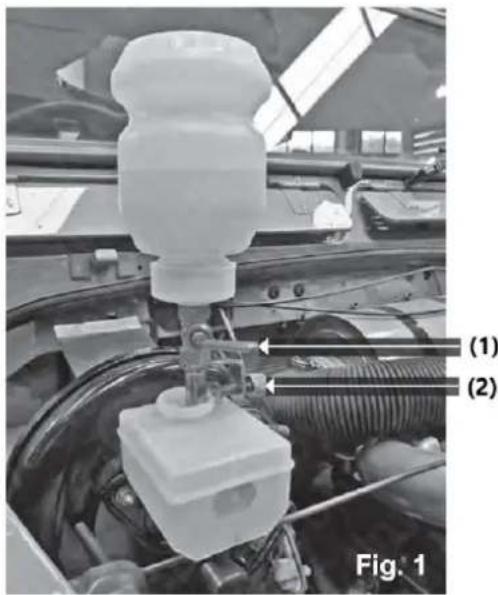

Botella de recarga automática

1. Llene la botella de recarga con la cantidad necesaria de líquido (máximo 1 litro).
2. Consulte la Figura 1: Asegúrese de que la válvula de cierre de latón (1) esté en la posición horizontal (cerrada).
3. Invierta la botella de recarga y luego sujétela (2) al depósito del cilindro maestro del freno o del embrague.

Componentes

A- Manija de flujo de aire (ENCENDIDO/APAGADO)
B- Abrazadera de sujeción de manija de flujo de aire
C- Entrada de aire
D- Extracción del tapón del tanque
E- Manguera de silicona de 1 metro
F- Adaptador de boquilla de freno universal

Pasos de operación

NOTA Consulte la documentación del fabricante o el manual del taller para determinar el método y la secuencia correctos para purgar los frenos.

1. Asegúrese de que las boquillas de freno estén limpias y verifique que no estén agarrotadas. (Consulte la Figura 2)
2. Conecte el tubo de purga y el adaptador (F) a la boquilla de freno que se va a purgar.
3. Conecte la línea de aire a la entrada de aire (C).
4. Abra la válvula de cierre de latón en la botella de recarga (Figura 1).
5. Abra la boquilla de purga.
6. Presione hacia abajo el mango del flujo de aire (A) y fijelo si es necesario con la abrazadera (B).

7. Ahora el líquido debe ser aspirado hacia el tanque de extracción del purgador.

8. Preste especial atención al nivel de líquido en la botella de recarga. Si se necesita más líquido de frenos para completar la operación de purga de frenos, cierre la válvula de cierre de latón antes de rellenar la botella de recarga.

9. Una vez terminado, retire el tapón del tanque de extracción (D) y vacíe el líquido de frenos usado. Deséchelo de acuerdo con las pautas de las autoridades locales.
10. Limpie cuidadosamente tanto el tanque de extracción como la botella de recarga y guárdelos en un lugar limpio y seco.

Almacenamiento

El almacenamiento adecuado es esencial para mantener la longevidad del purgador de frenos:

1. Almacenamiento limpio y seco: después de limpiarlo, guarde el purgador de frenos en un lugar seco y limpio. Evite dejar restos de líquido de frenos dentro de los componentes para evitar daños o corrosión.
2. Almacene en un entorno con temperatura controlada: mantenga el purgador de frenos alejado de temperaturas extremas. Guárdelo en un lugar donde las temperaturas no excedan el rango de almacenamiento recomendado del producto.
3. Proteger contra daños físicos: guarde la herramienta en un lugar seguro para evitar daños físicos. Si es necesario, utilice cubiertas protectoras para evitar daños a los componentes durante el almacenamiento.
4. Revise regularmente si hay daños: antes de cada uso, inspeccione el purgador de frenos para detectar signos de desgaste, grietas o daños. Reemplace rápidamente las piezas desgastadas para garantizar un funcionamiento seguro.

MANTENIMIENTO

Para garantizar que el purgador de frenos permanezca en óptimas condiciones de funcionamiento, siga estas pautas de mantenimiento:

1. Limpie la unidad periódicamente:

• Después de cada uso, limpie completamente el purgador de frenos, incluido el tanque de extracción y la botella de recarga. Utilice un paño para limpiar todos los componentes, eliminando cualquier residuo de líquido de frenos.
• Si es necesario, enjuague el sistema con agua limpia para eliminar cualquier residuo de líquido de frenos.

2. Compruebe si hay fugas:

- Inspeccione todas las mangueras, conectores y válvulas para detectar posibles fugas. Apriete las conexiones sueltas y reemplace los componentes dañados inmediatamente para evitar la pérdida de líquido y garantizar un funcionamiento eficiente.

3. Inspeccione el sistema de flujo de aire:

- Asegúrese de que la entrada de aire (C) y la manija del flujo de aire (A) funcionen correctamente. Pruebe el sistema con presión de aire para confirmar que el flujo sea correcto.

4. Compruebe si hay bloqueos:

- Compruebe periódicamente que la manguera de fluido y todos los adaptadores estén libres de bloqueos que puedan afectar el flujo de fluido durante el funcionamiento.

Resolución de problemas

Si encuentra algún problema al utilizar el purgador de frenos, consulte los siguientes pasos de solución de problemas:

1. No se está introduciendo líquido en el tanque de extracción:

• Posible causa: La válvula de cierre de latón (1) puede estar cerrada.
  Solución: Asegúrese de que la válvula de cierre esté en la posición correcta (horizontal para cerrada). Abra la válvula y vuelva a intentarlo.
• Causa posible: La manija del flujo de aire (A) no está acoplada correctamente.
  Solución: Presione hacia abajo el mango del flujo de aire y asegúrese de que esté asegurado con la abrazadera (B).

2. Fugas de líquido de frenos:

• Posible causa: Conexiones sueltas o dañadas.
  Solución: Verifique que todas las mangueras, conectores y adaptadores estén sellados correctamente. Apriete las conexiones o reemplace las piezas dañadas.

3. Aire en las líneas de freno después del purgado:

• Posible causa: Extracción de líquido incompleta o secuencia de sangrado incorrecta.
  Solución: Verifique nuevamente la secuencia de purga según el manual del fabricante. Asegúrese de que el nivel de líquido en la botella de recarga sea adecuado durante el proceso y que la boquilla de purga esté completamente abierta.

4. Derrame excesivo de líquidos:

- Posible causa: Llenado excesivo de la botella de recarga.

Solución: Asegúrese de no exceder la capacidad máxima de llenado de 1 litro para la botella de recarga.
