INSTRUKCJA OBSŁUGI BB-02 MSW

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Odpowietrznik hamulcowy
Model	MSW-BB-02
Wymiary (szerokość x długość x wysokość) [mm]	155x255x255
Cieżar [kg]	1,5

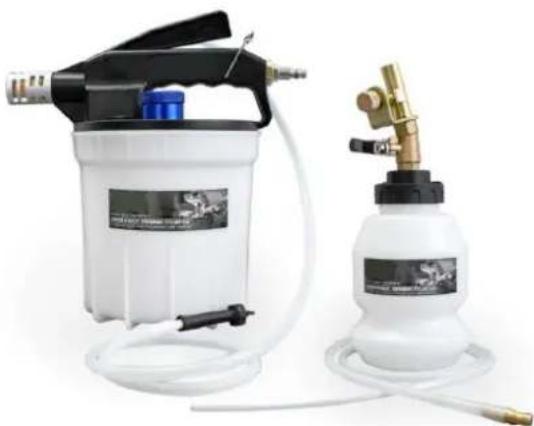

Przegład produktu

Produkt jest narzędziem służącym do usuwania pęcherzyków powietrza z przewodów hamulcowych w hydraulicznym układzie hamulcowym. Jego podstawową funkcją jest zapewnienie prawidłowego przepływu płynu hamulcowego i usuwanie powietrza, które może powodować nieskuteczność hamulców. Stosuje się go zazwyczaj podczas wymiany płynu hamulcowego lub konserwacji, umożliwiając technikom upewnienie się, że układ hamulcowy jest w pełni pod ciśnieniem i wolny od powietrza, co gwarantuje optymalną wydajność hamowania.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użytkowania produktu.

Stosowanie

OSTRZEŻENIE

- Płyn hamulcowy jest łatwopalny – trzymaj go z dala od źródeł zapłonu, zwłaszcza gorących powierzchni, takich jak rury wydechowe czy kolektory.

• Płyn hamulcowy uszkadza lakier – wszelkie wycieki należy natychmiast spłukać czystą woda i osuszyć.
  • Należy nosić okulary ochronne i ograniczać kontakt płynu hamulcowego ze skóra.
• Jeżeli płyn hamulcowy dostanie się do oczu, należy natychmiast przemyć je czystą woda i zwrócić się o pomoc lekarską.
  • W przypadku połknięcia należy natychmiast zwrócić się o pomoc lekarską.
• Zużyty płyn hamulcowy należy utylizować w sposób odpowiedzialny i zgodny z przepisami lokalnych władz.

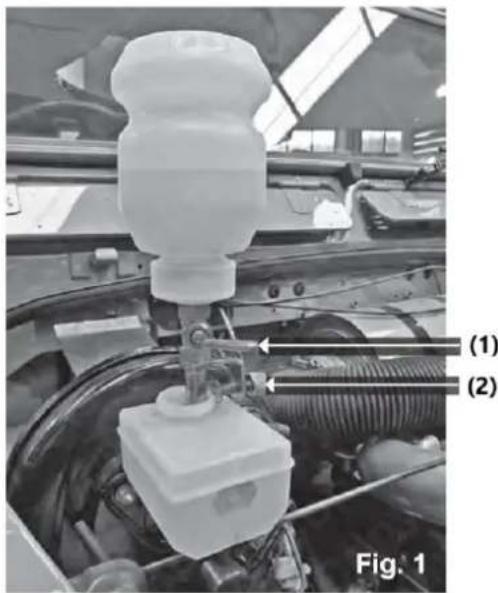

Automatyczna butelka do napełniania

1. Wlej wymaganą ilość płynu do butelki uzupełniającej (maksymalnie 1 litr).
2. Zobacz rysunek 1: Upewnij się, że mosiężny zawór odcinający (1) znajduje się w pozycji poziomej (zamkniętej).
3. Odwróć butelkę z płynem uzupełniającym, a następnie zaciśnij (2) na zbiorniku głównego cylindra hamulcowego lub sprzęgła.

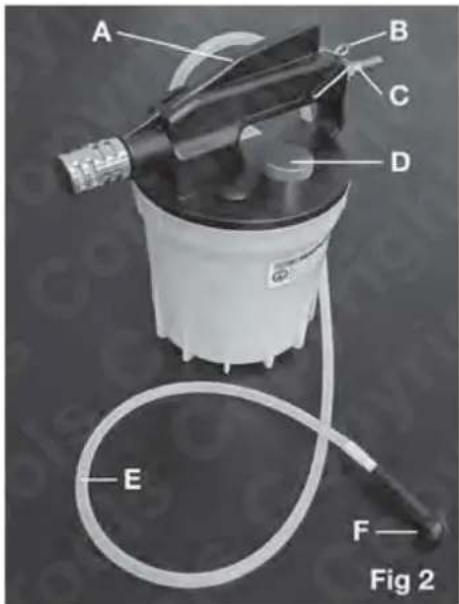

Komponenty

A- Uchwyt przepływu powietrza (WŁ./WYŁ.)

B- Zacisk zabezpieczający uchwyt przepływu powietrza

C- Wlot powietrza

D- Wyciąganie korka zbiornika

E- Wąż silikonowy 1 metr

F- Uniwersalny adapter do nypli hamulcowych

Kroki operacyjne

NOTATKA Aby określić prawidłową metodę i kolejność odpowietrzania hamulców, zapoznaj się z dokumentacją producenta lub podręcznikiem warsztatowym.

1. Upewnij się, że końcówki hamulców są czyste i sprawdź, czy nie są zatarte. (Patrz Rysunek 2)

2. Podłącz rurkę odpowietrzającą i adapter (F) do odpowietrzanego krócca hamulcowego.

3. Podłącz przewód powietrza do wlotu powietrza (C).

4. Otwórz mosiężny zawór odcinający na butelce do napełniania (rysunek 1).

5. Otwórz zawór odpowietrzający.

6. Naciśnij uchwyt przepływu powietrza (A) i w razie potrzeby zabezpiecz go zaciskiem (B).

7. Płyn powinien teraz zostać zassany do zbiornika odpowietrzającego.

8. Należy zwrócić szczególną uwagę na poziom płynu w butelce uzupełniającej. Jeżeli do odpowietrzenia hamulców potrzebna jest większa ilość płynu hamulcowego, przed ponownym napełnieniem butelki należy zamknąć mosiężny zawór odcinający.

9. Po zakończeniu należy zdjąć korek zbiornika wyrównawczego (D) i wyłać zużyty płyn hamulcowy. Należy pozbyć się go zgodnie z wytycznymi lokalnych władz.

10. Dokładnie wyczyść zbiornik ekstrakcyjny oraz butelkę uzupełniającą i przechowuj je w czystym, suchym miejscu.

Przechowywanie

Prawidłowe przechowywanie ma kluczowe znaczenie dla zachowania żywotności odpowietrznika hamulcowego:

1. Czyste i suche przechowywanie: Po wyczyszczeniu przechowuj urządzenie do odpowietrzania hamulców w w suchym i czystym miejscu. Aby zapobiec uszkodzeniom lub korozji, należy unikać pozostawiania resztek płynu hamulcowego wewnątrz elementów.

2. Przechowywać w środowisku o kontrolowanej temperaturze: Trzymać odpowiedznik hamulcowy z dala od ekstremalnych temperatur. Przechowywać w miejscu, w którym temperatura nie przekracza zalecanego zakresu przechowywania produktu.

3. Chron przed uszkodzeniami fizycznymi: Przechowuj narzędzie w bezpiecznym miejscu, aby uniknąć uszkodzeń fizycznych. W razie konieczności należy stosować osłony ochronne, aby zapobiec uszkodzeniu podzespołów podczas przechowywania.

4. Regularnie sprawdzaj, czy nie ma uszkodzeń: Przed każdym użyciem sprawdź, czy odpowiedrznik hamulcowy nie nosi śladów zużycia, pęknięć lub uszkodzeń. Aby zapewnić bezpieczną eksploatację urządzenia, należy niezwłocznie wymienić zużyte części.

Konserwacja

Aby zapewnić optymalne działanie odpowietrznika hamulcowego, należy przestrzegać poniższych wskazówek dotyczących konserwacji:

1. Regularnie czyść urządzenie:

- Po każdym użyciu należy dokładnie wyczyścić odpowiedznik hamulcowy, łącznie ze zbiornikiem na płyn hamulcowy i butelką uzupełniającą. Przetrzyj ściereczką wszystkie elementy, usuwając resztki płynu hamulcowego.

- W razie konieczności przepłucz układ czystą wodą, aby usunąć wszelkie pozostałości płynu hamulcowego.

2. Sprawdź, czy nie ma wycieków:

- Sprawdź wszystkie węże, złącza i zawory pod kątem potencjalnych nieszczelności. Natychmiast dokręć wszelkie luźne połączenia i wymień uszkodzone elementy, aby uniknąć utraty płynu i zapewnić wydajną pracę urządzenia.

3. Sprawdź układ przepływu powietrza:

- Sprawdź, czy wlot powietrza (C) i uchwyt przepływu powietrza (A) działają prawidłowo. Przetestuj układ za pomocą ciśnienia powietrza, aby upewnić się, że przepływ jest prawidłowy.

4. Sprawdź, czy nie ma blokad:

- Należy okresowo sprawdzać, czy wąż doprowadzający ciecz i wszystkie adaptery nie są zatkane, co może mieć wpływ na przepływ cieczy podczas pracy.

Rozwiązywanie problemów

Jeśli podczas korzystania z urządzenia do odpowietrzania hamulców wystąpią jakiekolwiek problemy, zapoznaj się z poniższymi krokami rozwiązywania problemów:

1. Do zbiornika ekstrakcyjnego nie jest zasysany żaden płyn:

- Możliwa przyczyna: Mosiężny zawór odcinający (1) może być zamknięty.

Rozwiązanie: Sprawdź, czy zawór odcinający znajduje się w prawidłowej pozycji (poziomej w przypadku zaworu zamkniętego). Otwórz zawór i spróbuj ponownie.

- Możliwa przyczyna: Uchwyt przepływu powietrza (A) nie jest prawidłowo załączony.

Rozwiązanie: Naciśnij uchwyt przepływu powietrza i upewnij się, że jest zabezpieczony zaciskiem (B).

2. Wycieki płynu hamulcowego:

- Możliwa przyczyna: Luźne lub uszkodzone połączenia.

Rozwiązanie: Sprawdź, czy wszystkie węże, złącza i adaptery są szczelne. Dokręć połączenia lub wymień uszkodzone części.

3. Powietrze w przewodach hamulcowych po odpowietrzeniu:

- Możliwa przyczyna: Niepełne pobranie płynu lub nieprawidłowa kolejność krwawienia.

Rozwiązanie: Sprawdź dokładnie kolejność odpowietrzania, zgodną z instrukcją producenta.

Podczas całego procesu należy upewnić się, że poziom płynu w butelce uzupełniającej jest odpowiedni i że odpowiedrznik jest całkowicie otwarty.

4. Nadmierne rozlanie płynów:

- Możliwa przyczyna: Przepełnienie butelki uzupełniającej.

Rozwiązanie: Upewnij się, że nie przekroczysz maksymalnej pojemności butelki uzupełniającej wynoszącej 1 litr.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
