NAVODILA ZA UPORABO BB-02 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Odzračevalnik zavor
Model	MSW-BB-02
Mere (širina x dolžina x višina) [mm]	155x255x255
Teža [kg]	1,5

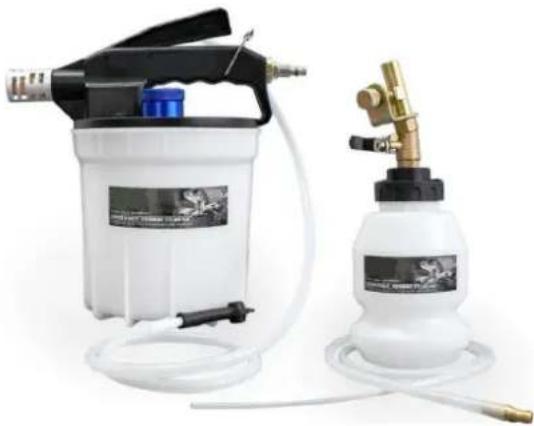

Pregled izdelka

Izdelek je orodje, ki se uporablja za odstranjevanje zračnih mehurčkov iz zavornih vodov v hidravličnem zavornem sistemu. Njegova primarna naloga je zagotoviti ustrezen pretok zavorne tekočine in odstraniti zrak, ki lahko povzroči gobaste ali neodzivne zavore. Običajno se uporablja med menjavo zavorne tekočine ali vzdrževanjem, kar tehnikom omogoča, da zagotovijo, da je zavorni sistem pod popolnim tlakom in brez zraka, kar zagotavlja optimalno zavorno zmogljivost.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe izdelka.

Uporaba

OPOZORILO

• Zavorna tekočina je vnetljiva – Hraniti stran od virov vžiga, zlasti vročih površin, kot so izpušne cevi ali kolektorji.
• Zavorna tekočina poškoduje lak – morebitno razlitje takoj sperite s čisto vodo in posušite.

• Nosite zaščito za oči in zmanjšajte stik kože z zavorno tekočino.

• Če zavorna tekočina pride v oči, jih takoj sperite s čisto vodo in poiščite zdravniško pomoč.

• Če pride do zaužitja, takoj poiščite zdravniško pomoč.
• Odpadno zavorno tekočino zavrzite odgovorno in v skladu s predpisi lokalnih oblasti.

Samodejna steklenica za ponovno polnjenje

1. Napolnite potrebno količino tekočine v plastenko za ponovno polnjenje (največ 1 liter).
2. Glejte sliko 1: Zagotovite, da je medeninasti zaporni ventil (1) v vodoravnem (zaprtem) položaju.
3. Obrnite steklenico za ponovno polnjenje in jo pritrdite (2) na rezervoar glavnega zavornega valja ali sklopke.

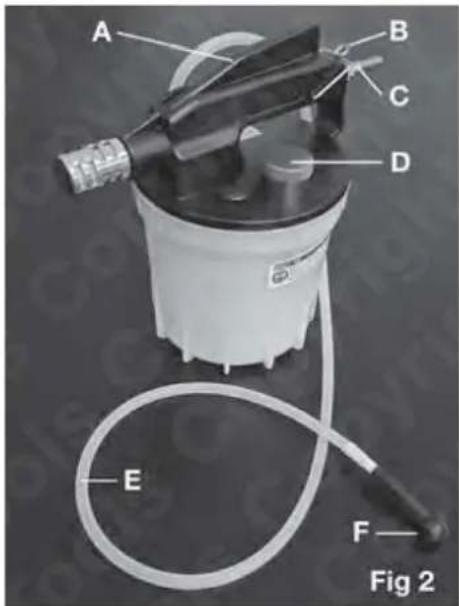

Komponente

B- Varovalna objemka ročaja za pretok zraka

C- Dovod zraka

D- Odvzem zamaška rezervoarja

E- 1 metrska silikonska cev

F- Univerzalni adapter za zavorne nastavke

Delovni koraki

OPOMBA Za določitev pravilnega načina in zaporedja odzračevanja zavor glejte dokumentacijo proizvajalca ali priročnik za delavnico.

1. Prepričajte se, da so zavorni nastavki čisti in preverite, da niso zataknjeni. (Glejte sliko 2)

2. Priključite odzračevalno cev in adapter (F) na zavorni nastavek, ki ga želite odzračiti.

3. Priključite zračni vod na dovod zraka (C).

4. Odprite medeninasti zaporni ventil na steklenici za ponovno polnjenje (slika 1).

5. Odprite odzračevalni nastavek.

6. Ročaj za pretok zraka (A) pritisnite navzdol in ga po potrebi pritrdite s spono (B).

7. Tekočino je zdaj treba črpati v ekstrakcijsko posodo za odzračevanje.

8. Bodite pozorni na nivo tekočine v steklenici za ponovno polnjenje. Če potrebujete več zavorne tekočine za dokončanje postopka odzračevanja zavor, zaprite medeninasti zaporni ventil, preden ponovno napolnite steklenico za ponovno polnjenje.

9. Ko končate, odstranite zamašek zbiralne posode (D) in izpraznite uporabljeno zavorno tekočino. Odstranite ga v skladu s smernicami lokalnih oblasti.

10. Previdno očistite rezervoar za ekstrakcijo in steklenico za ponovno polnjenje ter ju shranite na čisto in suho mesto.

Shranjevanje

Pravilno shranjevanje je bistvenega pomena za dolgo življenjsko dobo naprave za odzračevanje zavor:

1. Čisto in suho shranjevanje: Po čiščenju shranite napravo za odzračevanje zavor na suhem in čistem mestu. Izogibajte se ostankom zavorne tekočine v komponentah, da preprečite poš kodbe ali korozijo.

2. Shranjujte v okolju z nadzorovano temperaturo: Odzračevalnik zavor ne izpostavljajte ekstremnim temperaturam. Hranite ga na mestu, kjer temperature ne presegajo priporočenega območja shranjevanja izdelka.

3. Zaščitite pred fizičnimi poškodbami: Orodje hranite na varnem mestu, da preprečite fizične poš kodbe. Po potrebi uporabite zaš čitne pokrove, da preprečite poš kodbe komponent med shranjevanjem.

4. Redno preverjajte morebitne poškodbe: Pred vsako uporabo preglejte, ali je na odzračevalniku zavor znake obrabe, razpoke ali poškodbe. Takoj zamenjajte obrabljene dele, da zagotovite varno delovanje.

Vzdrževanje

Da zagotovite, da odzračevalnik zavor ostane v optimalnem delovnem stanju, upoštevajte ta navodila za vzdrževanje:

1. Redno čistite enoto:

• Po vsaki uporabi temeljito očistite odzračevalnik zavor, vključno z odsesovalno posodo in steklenico za ponovno polnjenje. S krpo obrišite vse komponente in odstranite ostanke zavorne tekočine.
• Po potrebi sperite sistem s čisto vodo, da odstranite ostanke zavorne tekočine.

2. Preverite puščanje:

- Preglejte vse cevi, konektorje in ventile glede morebitnega puščanja. Zategnite vse ohlapne povezave in takoj zamenjajte poškodovane komponente, da preprečite izgubo tekočine in zagotovite učinkovito delovanje.

3. Preverite sistem pretoka zraka:

- Prepričajte se, da dovod zraka (C) in ročaj za pretok zraka (A) delujeta pravilno. Preizkusite sistem z zračnim tlakom, da potrdite pravilen pretok.

4. Preverite blokade:

- Občasno preverite, ali so cev za tekočino in vsi adapterji brez blokad, ki lahko vplivajo na pretok tekočine med delovanjem.

Odpravljanje težav

Če med uporabo naprave za odzračevanje zavor naletite na težave, si oglejte naslednje korake za odpravljanje težav:

1. Nobena tekočina se ne vleče v rezervoar za ekstrakcijo:

• Možen vzrok: Medeninasti zaporni ventil (1) je morda zaprt.

Rešitev: Zagotovite, da je zaporni ventil v pravilnem položaju (vodoravno za zaprto). Odprite ventil in poskusite znova.

• Možen vzrok: Ročaj za pretok zraka (A) ni pravilno vklopljen.

Rešitev: Ročaj za pretok zraka pritisnite navzdol in se prepričajte, da je pritrjen s spono (B).

2. Puščanje zavorne tekočine:

• Možen vzrok: zrahljane ali poškodovane povezave.

Rešitev: Preverite, ali so vse cevi, priključki in adapterji pravilno tesnjeni. Zategnite povezave ali zamenjajte poškodovane dele.

3. Zrak v zavornih vodih po odzračevanju:

- Možen vzrok: Nepopolna ekstrakcija tekočine ali nepravilno zaporedje krvavitve.

Rešitev: Dvakrat preverite zaporedje krvavitve v skladu s proizvajalčevim priročnikom. Prepričajte se, da je nivo tekočine v steklenički za ponovno polnjenje med postopkom ustrezen in da je odzračevalni nastavek popolnoma odprt.

4. Prekomerno razlitje tekočine:

- Možen vzrok: prenapolnjena steklenica za ponovno polnjenje.

Rešitev: Prepričajte se, da ne presežete 1-litrske največje zmogljivosti polnjenja steklenice za ponovno polnjenje.
