Produkttyp	Hydraulisk bromsavluftare
Märke	MSW
Modell	BB-02
Kategori	Mekanikverktyg
Mått (L x B x H)	155 x 255 x 255 mm
Vikt	1,5 kg
Strömförsörjning	Tryckluft (via luftintag)
Kapacitet på påfyllningsflaska	1 liter
Huvudfunktioner	Avluftning av hydrauliska bromsar, avlägsnande av luftbubblor, påfyllning av bromsvätska
Ingående komponenter	Luftflödeshandtag, fästklämma, silikonslang (1 m), universaladapter, påfyllningsflaska, uppsamlingsbehållare
Underhåll	Rengör efter varje användning, kontrollera läckage och blockeringar, skölj med rent vatten
Säkerhet	Bromsvätska är brandfarlig och giftig – använd handskar och skyddsglasögon, undvik kontakt med hud och ögon, håll borta från antändningskällor
Förvaring	Torr och ren plats, med kontrollerad temperatur, skyddad från stötar
Felsökning	Om ingen vätska sugs: kontrollera avstängningsventilen och luftmunstycket. Läckage: dra åt anslutningar eller byt ut delar.

Vanliga frågor - BB-02 MSW

Hur använder jag bromsavluftaren MSW BB-02?

Fyll påfyllningsflaskan med bromsvätska (max 1 L) och fäst den på huvudcylinderns behållare. Anslut avluftningsslangen till bromsnippeln, öppna mässingsavstängningsventilen och tryck sedan på luftflödeshandtaget för att suga vätskan. Se fordonets manual för korrekt avluftningssekvens.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid skyddsglasögon och handskar. Bromsvätska är brandfarlig och giftig: håll den borta från värmekällor, skölj omedelbart vid hud- eller ögonkontakt och kontakta läkare vid förtäring.

Hur rengör jag avluftaren efter användning?

Efter varje användning, rengör noggrant uppsamlingsbehållaren och påfyllningsflaskan med en trasa. Skölj systemet med rent vatten om nödvändigt för att avlägsna rester av bromsvätska.

Vad gör jag om ingen vätska sugs upp?

Kontrollera att mässingsavstängningsventilen är öppen (vertikalt läge) och att luftflödeshandtaget är intryckt och fäst med klämman. Om problemet kvarstår, inspektera anslutningarna för läckage eller blockeringar.

Hur hanterar jag ett läckage av bromsvätska?

Dra åt lösa anslutningar eller byt ut skadade slangar, kopplingar eller adaptrar. Bromsvätska skadar färgen, rengör omedelbart stänk med vatten.

Vilken typ av bromsvätska ska jag använda?

Använd den bromsvätska som fordonstillverkaren rekommenderar (t.ex. DOT 3, DOT 4). Fyll påfyllningsflaskan utan att överskrida maxkapaciteten på 1 liter.

Hur förvarar jag enheten?

Efter rengöring, förvara avluftaren på en torr och ren plats, skyddad från extrema temperaturer och stötar. Kontrollera komponenterna regelbundet för skador.

Vad är den maximala kapaciteten för påfyllningsflaskan?

Påfyllningsflaskan rymmer upp till 1 liter bromsvätska. Fyll den inte över för att undvika spill.

Hur avluftar jag bromsarna i rätt ordning?

Se fordonstillverkarens manual för avluftningssekvensen (vanligtvis börja med hjulet längst bort från huvudcylindern). Fel sekvens kan lämna luft i systemet.

Vad gör jag om jag får i mig bromsvätska?

Kontakta omedelbart läkare. Framkalla inte kräkning om inte läkaren säger så. Skölj munnen med rent vatten och ta med behållaren eller etiketten från vätskan.

BRUKSANVISNING BB-02 MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Bromsavluftare
Modell	MSW-BB-02
Mått (bredd x längd x höjd) [mm]	155x255x255
Vikt [kg]	1,5

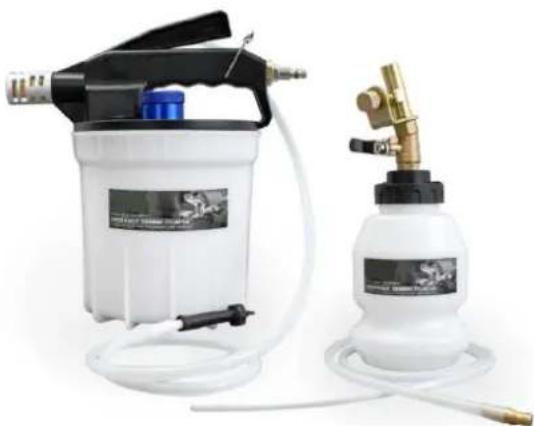

Produktöversikt

Produkten är ett verktyg som används för att avlägsna luftbubblor från bromsledningarna i ett hydrauliskt bromssystem. Dess primära funktion är att säkerställa korrekt bromsvätskeflöde, vilket eliminerar luft som kan orsaka svampiga eller ej svarande bromsar. Det används vanligtvis under bromsvätskebyten eller underhåll, vilket gör att tekniker kan säkerställa att bromssystemet är helt trycksatt och fritt från luft, vilket säkerställer optimal bromsprestanda.

Användaren är ansvarig för eventuell skada som uppstår på grund av oavsiktlig användning av produkten.

Användande

WARNING

• Bromsvätska är brandfarlig – Håll borta från antändningskällor, särskilt varma ytor som avgasrör eller grenrör.

• Bromsvätska skadar lacken – Spola omedelbart eventuellt spill med rent vatten och torka av.
  • Bär ögonskydd och minimera hudkontakt med bromsvätska.

• Om bromsvätska kommer in i ögonen, skölj omedelbart med rent vatten och uppsök läkare.

• Vid förtäring, sök omedelbart läkare.
• Avfallshantera bromsvätska på ett ansvarsfullt sätt och i enlighet med lokala myndigheters föreskrifter.

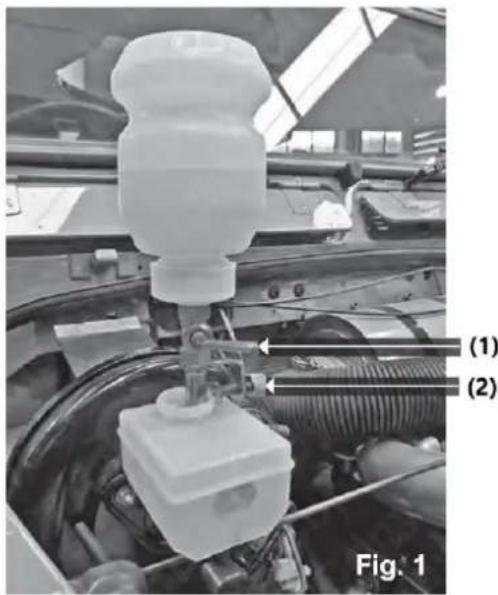

Automatisk påfyllningsflaska

1. Fyll på nödvändig mängd vätska i påfyllningsflaskan (max 1 liter).
2. Se figur 1: Se till att avstängningsventilen av mässing (1) är i horisontellt (stängt) läge.
3. Vänd på påfyllningsflaskan och kläm sedan fast (2) på broms- eller kopplingshuvudcylinderbehållaren.

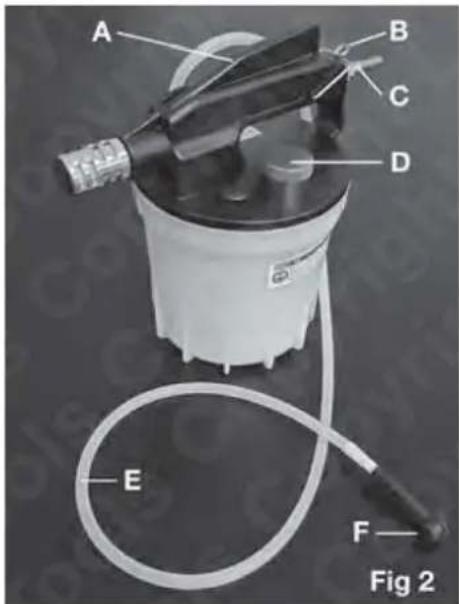

Komponenter

D- Utdragningstankstopp

E- 1 meter silikonslang

F- Universal bromsnippeladapter

Driftssteg

NOTERA Se tillverkarens dokumentation eller verkstadshandbok för att fastställa rätt metod och sekvens för att lufta bromsarna.

1. Se till att bromsnipplarna är rena och kontrollera att de inte sitter fast. (Se bild 2)
2. Anslut avluftningsröret och adaptern (F) till bromsnippeln som ska avluftas.
3. Anslut luftledningen till luftintaget (C).
4. Öppna avstängningsventilen i mässing på påfyllningsflaskan (Figur 1).
5. Öppna avtappningsnippeln.
6. Tryck ner luftflödeshandtaget (A) och fäst det vid behov med klämman (B).
7. Vätska ska nu sugas in i avluftningstanken.
8. Var noga uppmärksam på vätskenivån i påfyllningsflaskan. Om mer bromsvätska behövs för att slutföra bromsavluftningen, stäng avstängningsventilen i mässing innan du fyller på påfyllningsflaskan.
9. När du är klar, ta bort utsugstankens propp (D) och töm den använda bromsvätskan. Kassera det enligt lokala myndigheters riktlinjer.
10. Rengör noggrant både extraktionstanken och påfyllningsflaskan och förvara dem på en ren, torr plats.

Lagring

Korrekt förvaring är avgörande för att bibehålla bromsavluftarens livslängd:

1. Ren och torr förvaring: Efter rengöring, förvara bromsavluftaren på en torr och ren plats. Undvik att lämna kvar kvarvarande bromsvätska inuti komponenterna för att förhindra skador eller korrosion.
2. Förvara i en temperaturkontrollerad miljö: Håll bromsavluftaren borta från extrema temperaturer. Förvara den på en plats där temperaturen inte överstiger produktens rekommenderade lagringsområde.

3. Skydda från fysisk skada: Förvara verktyget på en säker plats för att undvika fysisk skada. Använd skyddsöverdrag vid behov för att förhindra skador på komponenterna under förvaring.

4. Kontrollera regelbundet för skador: Före varje användning, inspektera bromsavluftaren för tecken på slitage, sprickor eller skador. Byt ut slitna delar omedelbart för att säkerställa säker drift.

Underhåll

För att säkerställa att bromsavluftaren förblir i optimalt skick, följ dessa underhållsriktlinjer:

1. Rengör enheten regelbundet:

• Efter varje användning, rengör bromsavluftaren noggrant, inklusive extraktionstanken och påfyllningsflaskan. Använd en trasa för att torka av alla komponenter och ta bort eventuell kvarvarande bromsvätska.
• Spola av systemet med rent vatten vid behov för att avlägsna eventuella bromsvätskerester.

2. Kontrollera efter läckor:

- Inspektera alla slangar, kopplingar och ventiler för potentiella läckor. Dra åt alla lösa anslutningar och byt ut skadade komponenter omedelbart för att undvika vätskeförlust och säkerställa effektiv drift.

3. Inspektera luftflödessystemet:

- Se till att luftintaget (C) och luftflödeshandtaget (A) fungerar korrekt. Testa systemet med lufttryck för att bekräfta att flödet är korrekt.

4. Kontrollera för blockeringar:

- Kontrollera regelbundet att vätskeslangen och alla adaptrar är fria från blockeringar som kan påverka vätskeflödet under drift.

Felsökning

Om du stöter på några problem när du använder bromsavluftaren, se följande felsökningssteg:

1. Ingen vätska dras in i extraktionstanken:

• Möjlig orsak: Mässingsavstängningsventilen (1) kan vara stängd. Lösning: Se till att avstängningsventilen är i rätt läge (horisontell för stängd). Öppna ventilen och försök igen.
• Möjlig orsak: Luftflödeshandtaget (A) är inte korrekt inkopplat. Lösning: Tryck ned luftflödeshandtaget och se till att det sitter fast med klämman (B).

2. Bromsvätskeläckage:

- Möjlig orsak: Lösa eller skadade anslutningar.

Lösning: Kontrollera att alla slangar, kontakter och adaptrar är täta. Dra åt anslutningarna eller byt ut skadade delar.

3. Luft i bromsledningar efter blödning:

- Möjlig orsak: Ofullständig vätskeutvinning eller felaktig blödningssekvens.

Lösning: Dubbelkolla blödningsssekvensen enligt tillverkarens manual. Se till att vätskenivån i påfyllningsflaskan är tillräcklig under processen och att luftningsnippeln är helt öppen.

4. Överdrivet vätskespill:

- Möjlig orsak: Överfyllning av påfyllningsflaskan.

Lösning: Se till att inte överskrida den maximala påfyllningskapaciteten på 1 liter för påfyllningsflaskan.
