BB-02 - Unelte mecanice MSW - Manual de utilizare gratuit

Tip produs	Purjător de frâne hidraulice
Marcă	MSW
Model	BB-02
Categorie	Unealtă mecanică
Dimensiuni (L x P x H)	155 x 255 x 255 mm
Greutate	1,5 kg
Alimentare	Aer comprimat (prin intrarea de aer)
Capacitatea flaconului de reumplere	1 litru
Funcții principale	Purjare frâne hidraulice, eliminare bule de aer, umplere cu lichid de frână
Componente furnizate	Mâner flux de aer, clește de fixare, furtun din silicon (1 m), adaptor universal, sticlă de reumplere, rezervor de extracție
Întreținere	Curățați după fiecare utilizare, verificați scurgerile și blocajele, clătiți cu apă curată
Siguranță	Lichid de frână inflamabil și toxic – purtați mănuși și ochelari, evitați contactul cu pielea și ochii, țineți departe de surse de aprindere
Depozitare	Loc uscat și curat, la temperatură controlată, ferit de șocuri
Depanare	Dacă nu aspiră fluid: verificați vana de oprire și mânerul de aer. Scurgeri: strângeți conexiunile sau înlocuiți piesele.

Întrebări frecvente - BB-02 MSW

Cum să folosești purjătorul de frâne MSW BB-02 ?

Umpleți flaconul de reumplere cu lichid de frână (max 1 L) și fixați-l pe rezervorul cilindrului principal. Racordați furtunul de purjare la șurubul de frână, deschideți vana de oprire din alamă, apoi apăsați mânerul de flux de aer pentru a aspira lichidul. Consultați manualul vehiculului pentru secvența corectă de purjare.

Ce măsuri de siguranță trebuie luate ?

Purtați întotdeauna ochelari de protecție și mănuși. Lichidul de frână este inflamabil și toxic: țineți-l departe de surse de căldură, clătiți imediat orice contact cu pielea sau ochii și consultați un medic în caz de ingestie.

Cum se curăță purjătorul după utilizare ?

După fiecare utilizare, curățați bine rezervorul de extracție și flaconul de reumplere cu o cârpă. Clătiți sistemul cu apă curată dacă este necesar pentru a elimina reziduurile de lichid de frână.

Ce trebuie făcut dacă nu este aspirat niciun lichid ?

Verificați că vana de oprire din alamă este deschisă (poziție verticală) și că mânerul de flux de aer este apăsat și fixat cu cleștele. Dacă problema persistă, inspectați conexiunile pentru a detecta scurgeri sau blocaje.

Cum se gestionează o scurgere de lichid de frână ?

Strângeți conexiunile slăbite sau înlocuiți furtunurile, conectorii sau adaptoarele deteriorate. Lichidul de frână deteriorează vopseaua, curățați imediat orice stropire cu apă.

Ce tip de lichid de frână se utilizează ?

Utilizați lichidul de frână recomandat de producătorul vehiculului (de exemplu DOT 3, DOT 4). Umpleți flaconul de reumplere fără a depăși capacitatea maximă de 1 litru.

Cum se depozitează aparatul ?

După curățare, păstrați purjătorul într-un loc uscat și curat, ferit de temperaturi extreme și șocuri. Verificați regulat componentele pentru a detecta orice deteriorare.

Care este capacitatea maximă a flaconului de reumplere ?

Flaconul de reumplere poate conține până la 1 litru de lichid de frână. Nu-l umpleți peste această capacitate pentru a evita vărsările.

Cum se purjează frânele în ordinea corectă ?

Consultați manualul producătorului vehiculului pentru a determina secvența de purjare (de obicei începând cu roata cea mai îndepărtată de cilindrul principal). O secvență greșită poate lăsa aer în circuit.

Ce trebuie făcut în caz de ingestie de lichid de frână ?

Consultați imediat un medic. Nu provocați voma decât la indicație contrară. Clătiți gura cu apă curată și luați recipientul sau eticheta lichidului.

MANUAL DE UTILIZARE BB-02 MSW

Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Sângerarea frânei
Model	MSW-BB-02
Dimensiuni (latime x lungime x inaltime) [mm]	155x255x255
Greutate [kg]	1,5

Prezentare generală a produsului

Produsul este un instrument folosit pentru a îndepărta bulele de aer de pe conductele de frână într-un sistem de frânare hidraulic. Funcția sa principală este de a asigura un flux adecvat de lichid de frână, eliminând aerul care poate cauza frânele spongioase sau care nu răspund. Este utilizat în mod obișnuit în timpul schimbărilor sau întreținerii lichidului de frână, permitând tehnicienilor să se asigure că sistemul de frânare este complet presurizat și lipsit de aer, asigurând o performanță optimă de frânare.

Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintentionată a produsului.

Utilizare

AVERTIZARE

• Lichidul de frână este inflamabil – Tineți departe de sursele de aprindere, în special de suprafete fierbinti, cum ar fi tevile de evacuare sau colectoarele.
• Lichidul de frână deteriorează vopseaua – Clătiți imediat eventualele scurgeri cu apă curată și uscați.

• Purtati protectie pentru ochi și minimizați contactul pielii cu lichidul de frână.

• Dacă lichidul de frână intră în ochi, clătiți imediat cu apă curată și solicitați asistență medicală.

• Dacă este înghițit, solicitați imediat sfatul medicului.
• Eliminați lichidul de frână rezidual în mod responsabil și în conformitate cu reglementările autorităților locale.

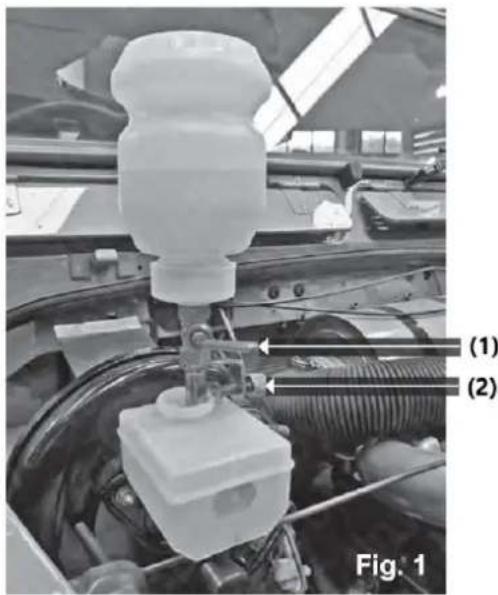

Sticla de reumplere automată

1. Umpleți cantitatea necesară de lichid în sticla de umplere (maximum 1 litru).
2. Consultați Figura 1: Asigurați-vă că supapa de închidere din alamă (1) este în poziție orizontală (închisă).
3. Întoarceți sticla de umplere, apoi prindetii (2) pe rezervorul cilindrului principal de frână sau ambreiaj.

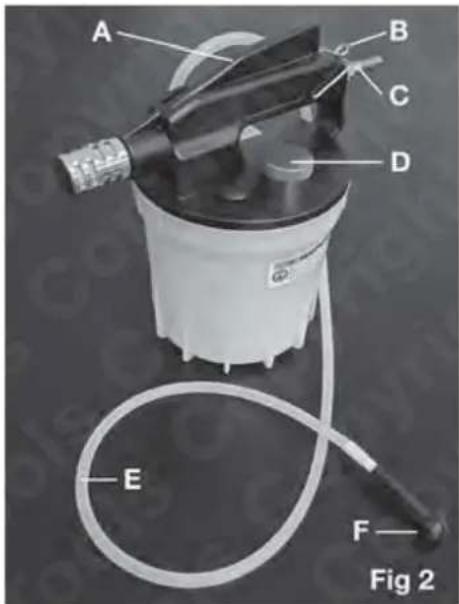

Componente

A- Mâner pentru fluxul de aer (ON/OFF)
B- Clemă de fixare a mânerului pentru fluxul de aer
C- Admisia aerului
D- Extragerea opritorului rezervorului
E- Furtun din silicon de 1 metru
F- Adaptor universal pentru niplu de frână

Etape de operare

NOTA Consultați documentația producătorului sau manualul de atelier pentru a determina metoda și secvența corectă de purjare a frânelor.

1. Asigurați-vă că niplurile de frână sunt curate și verificați dacă nu sunt prinse. (Consultați Figura 2)

2. Conectați conducta de aerisire și adaptorul (F) la niplul de frână care urmează să fie evacuat.

3. Conectati conducta de aer la admisia de aer (C).

4. Deschideti robinetul de închidere din alamă de pe sticla de umplere (Figura 1).

5. Deschideti mamelonul de sângerare.

6. Apăsați mânerul pentru fluxul de aer (A) și fixați-I dacă este necesar cu clema (B).

7. Acum lichidul ar trebui să fie aspirat în rezervorul de extractie a sângerării.

8. Acordați o atenție deosebită nivelului lichidului din sticla de umplere. Dacă este nevoie de mai mult lichid de frână pentru a finaliza operațiunea de purjare a frânei, închideți supapa de închidere din alamă înainte de a umple recipientul de umplere.

9. Când ați terminat, îndepărtați dopul rezervorului de extracție (D) și goliți lichidul de frână uzat. Aruncați-l conform instrucțiunilor autorităților locale.

10. Curățați cu atenție atât rezervorul de extracție, cât și sticla de reumplere și depozitați-le într-un loc curat și uscat.

Depozitare

Depozitarea adecvată este esențială pentru menținerea longevității purtătoarei de frână:

1. Depozitare curată și uscată: După curățare, depozitați ventilatorul de frână într-un loc uscat și curat. Evitați să lăsați lichid de frână rezidual în interiorul componentelor pentru a preveni deteriorarea sau coroziunea.

2. Depozitați într-un mediu cu temperatură controlată: țineți ventilatorul de frână departe de temperaturi extreme. Depozitați-l într-un loc în care temperaturile nu depășesc intervalul de depozitare recomandat al produsului.

3. Protejați împotriva daunelor fizice: Depozitați unealta într-un loc sigur pentru a evita deteriorarea fizică. Folosiți huse de protecție dacă este necesar pentru a preveni deteriorarea componentelor în timpul depozitării.

4. Verificați în mod regulat pentru deteriorări: înainte de fiecare utilizare, inspectați purjatorul de frână pentru orice semne de uzură, crăpături sau deteriorare. Înlocuiți imediat piesele uzate pentru a asigura funcționarea în siguranță.

Întreținere

Pentru a vă asigura că ventilatorul de frână rămâne în stare optimă de funcționare, urmați aceste instrucțiuni de întreținere:

1. Curățați unitatea în mod regulat:

• După fiecare utilizare, curățați bine purgatorul de frână, inclusiv rezervorul de extracție și sticla de reumplere. Folosiți o cârpă pentru a șterge toate componentele, îndepărtând orice lichid de frână rezidual.
• Spălați sistemul cu apă curată dacă este necesar pentru a îndepărta orice reziduu de lichid de frână.

2. Verificați dacă există scurgeri:

- Inspectați toate furtunurile, conectorii și supapele pentru eventuale scurgeri. Strângeți toate conexiunile slăbite și înlocuiți imediat componentele deteriorate pentru a evita pierderile de lichid și pentru a asigura o functionare eficientă.

3. Inspectați sistemul de flux de aer:

- Asigurați-vă că admisia de aer (C) și mânerul pentru fluxul de aer (A) funcționează corect. Testați sistemul cu presiunea aerului pentru a confirma că debitul este corect.

4. Verificați dacă există blocaje:

- Verificați periodic dacă furtunul de lichid și toate adaptoarele nu prezintă blocaje care pot afecta fluxul de lichid în timpul funcționării.

Depanare

Dacă întâmpinați probleme în timpul utilizării ventilatorului de frână, consultați următorii pași de depanare:

1. Niciun fluid nu este aspirat în rezervorul de extractie:

• Cauză posibilă: Supapa de închidere din alamă (1) poate fi închisă.
  Soluție: Asigurați-vă că supapa de închidere este în poziția corectă (orizontală pentru închis). Deschideți supapa și încercați din nou.
• Cauză posibilă: Mânerul pentru fluxul de aer (A) nu este cuplat corespunzător.
  Solutie: Apăsați mânerul pentru fluxul de aer și asigurați-vă că este fixat cu clema (B).

2. Scurgeri de lichid de frana:

• Cauză posibilă: Conexiuni slăbite sau deteriorate.
Soluție: Verificați toate furtunurile, conectorii și adaptoarele pentru etanșarea corectă. Strângeți conexiunile sau înlocuiti piesele deteriorate.

3. Aer în conductele de frână după sângerare:

- Cauză posibilă: extracție incompletă a lichidului sau secvență necorespunzătoare de sângerare.

Solutie: Verificați de două ori secvența de sângerare conform manualului producătorului.

Asigurați-vă că nivelul lichidului din sticla de umplere este adecvat în timpul procesului și că niplul de aerisire este complet deschis.

4. Scurgere excesivă de lichid:

- Cauză posibilă: Umplerea excesivă a sticlei de umplere.

Soluție: Asigurați-vă că nu depășiți capacitatea maximă de umplere de 1 litru pentru sticla de reumplere.
