KORISNIČKI PRIRUČNIK BB-02 MSW

Ovaj korisnički priručnik preveden je strojnim prijevodom. Uložili smo sve napore kako bismo osigurali točnost prijevoda, ali imajte na umu da automatizirani prijevodi nisu savršeni i nisu namijenjeni zamjeni ljudskih prevoditelja. Službena verzija korisničkog priručnika je na engleskom jeziku. Sve razlike između prevedene verzije i izvornog engleskog jezika nisu pravno obvezujuće. Ako imate pitanja o točnosti prijevoda, pogledajte englesku verziju, koja je službena referenca. Verzije na više jezika dostupne su na zahtjev putem [e-mail].

Tehnički podaci

Opis parametra Vrijednost parametra
Naziv proizvoda	Odzračivač kočnica
Model	MSW-BB-02
Dimenzije (širina x duljina x visina) [mm]	155x255x255
Težina [kg]	1,5

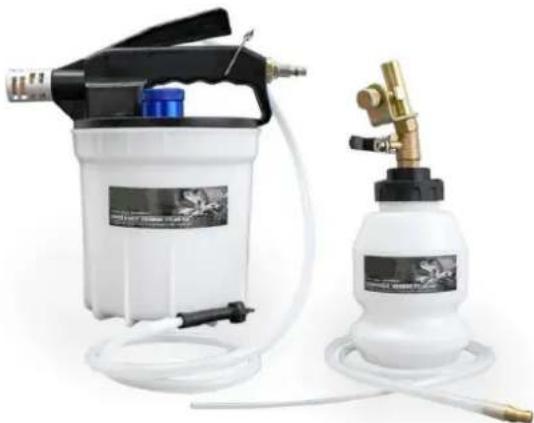

Pregled proizvoda

Proizvod je alat koji se koristi za uklanjanje mjehurića zraka iz kočionih vodova u hidrauličnom kočionom sustavu. Njegova primarna funkcija je osigurati pravilan protok tekućine za kočnice, eliminirajući zrak koji može uzrokovati spužvaste ili nereagirajuće kočnice. Obično se koristi tijekom izmjene kočione tekućine ili održavanja, omogućujući tehničarima da osiguraju da je kočioni sustav pod punim tlakom i bez zraka, čime se osiguravaju optimalne performanse kočenja.

Korisnik je odgovoran za bilo kakvu štetu nastalu nenamjenskom uporabom proizvoda.

Koriš tenje

UPOZORENJE

• Tekućina za kočnice je zapaljiva – držite dalje od izvora paljenja, posebno vrućih površina poput ispušnih cijevi ili razvodnika.
  Tekućina za kočnice oštećuje lak – Sva prolivena sredstva odmah isperite čistom vodom i osušite.

• Nosite zaštitu za oči i smanjite kontakt koje s tekućinom za kočnice.

• Ako tekućina za kočnice dospije u oči, odmah ih isperite čistom vodom i potražite liječničku pomoć.

• Ako se proguta, odmah potražite savjet liječnika.
• Otpadnu tekućinu za kočnice odložite odgovorno iu skladu s propisima lokalnih vlasti.

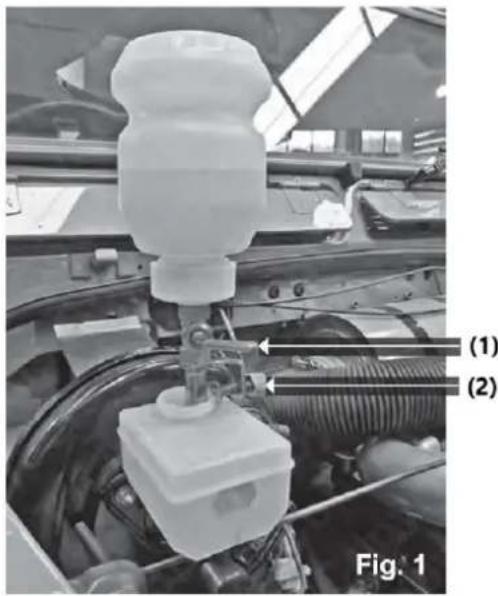

Boca s automatskim punjenjem

B- Stezaljka za pričvršćivanje ručke protoka zraka

C- Ulaz zraka

BILJEŠKA Pogledajte dokumentaciju proizvođača ili priručnik radionice kako biste odredili ispravnu metodu i redoslijed odzračivanja kočnica.

1. Provjerite jesu li kočione spojnice čiste i provjerite da nisu zaglavljene. (Pogledajte sliku 2)

2. Spojite odzračnu cijev i adapter (F) na nazuvicu kočnice koju želite odzračiti.

3. Spojite zračni vod na ulaz zraka (C).

4. Otvorite mesingani zaporni ventil na boci za ponovno punjenje (Slika 1).

5. Otvorite bradavicu za ispuštanje krvi.

6. Pritisnite prema dolje ručicu protoka zraka (A) i pričvrstite je ako je potrebno stezaljkom (B).

7. Tekućina bi sada trebala biti uvučena u spremnik za odzračivanje.

8. Obratite posebnu pozornost na razinu tekućine u boci za ponovno punjenje. Ako je potrebno više tekućine za kočnice za dovršetak postupka odzračivanja kočnica, zatvorite mjedeni zaporni ventil prije ponovnog punjenja boce za ponovno punjenje.

9. Kada završite, uklonite čep spremnika za ekstrakciju (D) i ispraznite iskorištenu tekućinu za kočnice. Odložite ga u skladu sa smjernicama lokalnih vlasti.

10. Pažljivo očistite spremnik za ekstrakciju i bocu za ponovno punjenje i pohranite ih na čisto i suho mjesto.

Skladištenje

Pravilno skladištenje ključno je za održavanje dugovječnosti sustava za odzračivanje kočnica:

1. Čisto i suho skladištenje: Nakon čišćenja, pohranite uređaj za odzračivanje kočnica na suho i čisto mjesto. Izbjegavajte ostavljanje ostataka kočione tekućine unutar komponenti kako biste spriječili oš tećenje ili koroziju.

2. Čuvajte u okruženju s kontroliranom temperaturom: Držite uređaj za odzračivanje kočnica podalje od ekstremnih temperatura. Čuvajte ga na mjestu gdje temperature ne prelaze preporučeni raspon skladi štenja proizvoda.

3. Zaštitite od fizičkog oštećenja: Spremite alat na sigurno mjesto kako biste izbjegli fizičko oštećenje. Koristite zaštitne poklopce ako je potrebno kako biste spriječili oštećenje komponenti tijekom skladiš tenja.

4. Redovito provjeravajte ima li oštećenja: Prije svake uporabe pregledajte ima li na odzračniku kočnica znakova istrošenosti, pukotina ili oštećenja. Odmah zamijenite istrošene dijelove kako biste osigurali siguran rad.

Održavanje

Kako biste osigurali da odzračivač kočnica ostane u optimalnom radnom stanju, slijedite ove smjernice za održavanje:

1. Redovito čistite jedinicu:

• Nakon svake uporabe temeljito očistite odzračivač kočnica, uključujući spremnik za ekstrakciju i bocu za ponovno punjenje. Krpom obrišite sve komponente, uklanjajući ostatke kočione tekućine.
  • Isperite sustav čistom vodom ako je potrebno kako biste uklonili ostatke kočione tekućine.

- Pregledajte sva crijeva, priključke i ventile zbog potencijalnih curenja. Zategnite sve labave spojeve i odmah zamijenite oštećene komponente kako biste izbjegli gubitak tekućine i osigurali učinkovit rad.

3. Provjerite sustav protoka zraka:

- Uvjerite se da ulaz zraka (C) i ručka protoka zraka (A) ispravno funkcioniraju. Ispitajte sustav tlakom zraka kako biste potvrdili da je protok točan.

4. Provjerite blokade:

- Povremeno provjerite jesu li crijevo za tekućinu i svi adapteri slobodni od začepljenja koja mogu utjecati na protok tekućine tijekom rada.

Rješavanje problema

Ako naiđete na bilo kakve probleme tijekom korištenja sustava za odzračivanje kočnica, pogledajte sljedeće korake za rješavanje problema:

Rješenje: Provjerite je li zaporni ventil u ispravnom položaju (vodoravno za zatvoreno). Otvorite ventil i pokušajte ponovno.

- Mogući uzrok: Ručka protoka zraka (A) nije pravilno uključena.

Rješenje: Pritisnite prema dolje ručicu protoka zraka i provjerite je li pričvršćena stezaljkom (B).

2. Curenje kočione tekućine:

• Mogući uzrok: labavi ili oštećeni spojevi.

Rješenje: provjerite jesu li sva crijeva, priključci i adapteri dobro zabrtvljeni. Zategnite spojeve ili zamijenite oštećene dijelove.

3. Zrak u kočionim vodovima nakon odzračivanja:

- Mogući uzrok: Nepotpuna ekstrakcija tekućine ili nepravilan slijed krvarenja.

Rješenje: Još jednom provjerite redoslijed krvarenja prema proizvođačevom priručniku. Uvjerite se da je razina tekućine u boci za ponovno punjenje odgovarajuća tijekom procesa i da je ispusna bradavica potpuno otvorena.

4. Pretjerano izlijevanje tekućine:

- Mogući uzrok: Prepuna boca za ponovno punjenje.

Rješenje: Pazite da ne premašite maksimalni kapacitet punjenja od 1 litre za bocu za ponovno punjenje.
