HASZNÁLATI ÚTMUTATÓ TD283 DOMETIC

Szerelési és használati útmutató....311

HR

Zaslon

Upute za montažu i rukovanje....333

TR

Ekran

1 Fontos információk

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ôn elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak mcgfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációkért látogasson el a következő honlapra: documents.dometic.com.

2 Szimbólumok magyarázata

VIGYÁZAT!

Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS A termék kezelésére vonatkozó kiegészítő információk.

3 Biztonsági útmutatások

Alapvető biztonság

VIGYÁZAT! Áramütés miatti veszély

• Ha a készüléken látható sérülések vannak, akkor a készüléket nem szabad üzembe helyezni.
• A készüléket csak szakképzett személlyel javíttassa. A helytelen javítások jelentős veszélyeket okozhatnak.
• Ne oldjon le kábeleket, ha a készülék még üzemel.
• Kizárólag a gyártó által engedélyezett tartozékokat használja.
• Semmilyen módon nem módosítsa, vagy ne változtassa meg egyik komponenst sem.

VIGYÁZAT! Egészségkárosodás veszélye

• Az elektromos berendezések nem játékszerek. Úgy tárolja és használja a készüléket, hogy a kisgyermekek ne férhessenek hozzá.
• A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a készülékkel.
• A tisztítást és a felhasználói karbantartást felügyelet nélküli gyermekek nem végezhetik.

FIGYELEM! Károsodás veszélye

• Ügyeljen arra, hogy más tárgyak ne okozhassanak rövidzárlatot a készülék érintkezőinél.
• Ne használja a készüléket nedves körülmények között, és ne merítse bele semmilyen folyadékba. Száraz helyen tárolja.

A készülék biztonságos telepítése

VIGYÁZAT! Áramütés miatti veszély

• A készülék beszerelését és eltávolítását csak szakképzett személyzet végezheti.
• A becsípődött kábelek mérsékelt sérüléseket okozhatnak.

A vezetékeket úgy vezesse, hogy azokat ajtók vagy motorháztetők ne sérthessék meg. Ha vezetékeket lemezburkolatokon vagy más éles peremű falakon kell átvezetnie, akkor használjon csöveket vagy átvezetőket.

Ne fektesse a vezetékeket lazán vagy élesen megtörve.

A vezetékekre ne fejtsen ki húzóerőt.

VIGYÁZAT! Sérülés kockázata

A készülék pozicionálásakor az elbotlásveszély minden formájának elkerülése érdekében gondoskodjon a kábelek megfelelő rögzítéséről.

FIGYELEM! Károsodás veszélye

• Ne helyezze a készüléket hőforrások közelébe (fűtés, erős napsugárzás, gázkazán, stb.).
• A készüléket száraz és fröccsenő víz ellen védett helyen állítsa fel.
• Üzembe helyezés előtt hasonlítsa össze a feszültségadatokat az adattáblán a meglévő energiaellátással.

MEGJEGYZÉS Az N-BUS-képes készülékek csatlakoztatásához használjon N-BUS-csatlakozókábeleket.

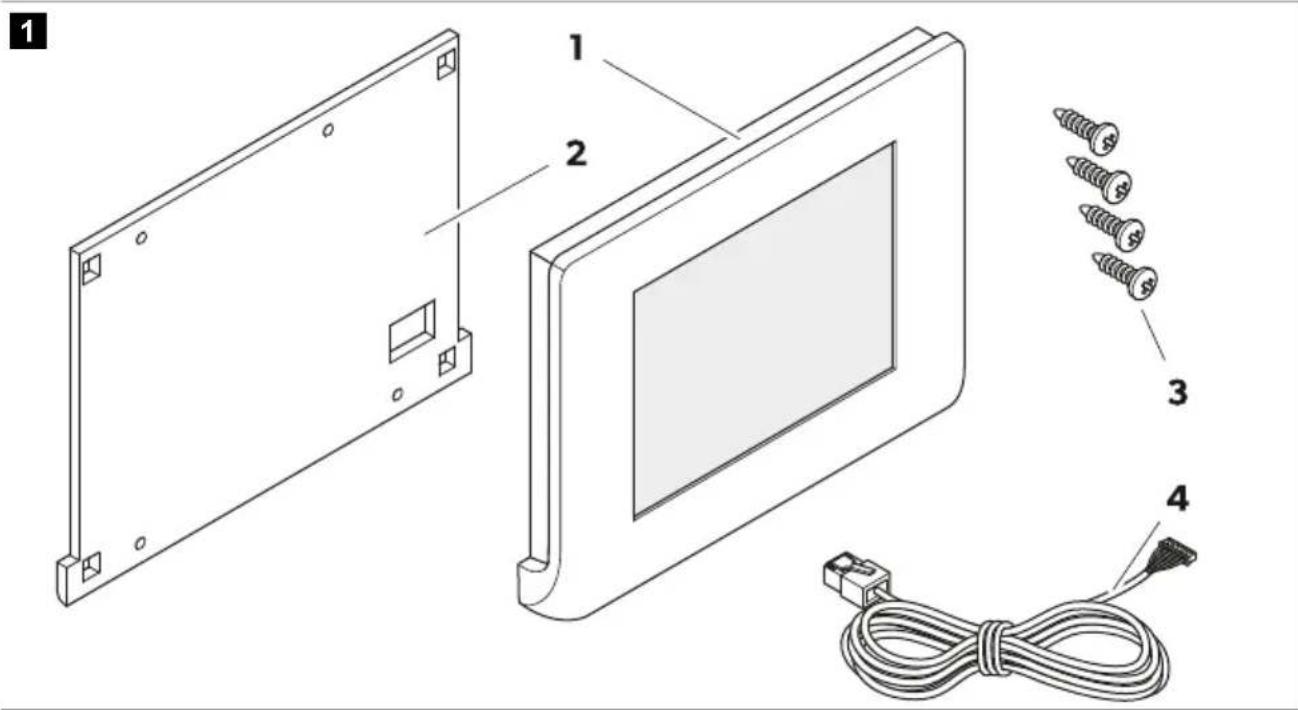

4 A csomag tartalma

Poz. Megnevezés Mennyiség

1 Kijelzőfedél 1

2 Szerelőlap 1

3 Csavarok 4

4 Kommunikációs kábel 1

5 Tartozékok

Megnevezés Cikksz.

Dometic NDS BC10M (N-BUS-csatlakozókábel, 10 m) 9620008182

Dometic NDS BC06M (N-BUS-csatlakozókábel, 6 m) 9620008462

Dometic NDS BC03M (N-BUS-csatlakozókábel, 3 m) 9620008275

6 Rendeltetésszerű használat

A kijelző az akkumulátor felügyeletére szolgál N-BUS-képes jármű-akkumulátorok aktuális töltöttségi állapotának, feszültségének és áramerősségének megjelenítése és vezérlése, valamint a hálózatban lévő N-BUS-képes készülékek vezérlése céljából.

A kijelző a következő célokra alkalmas:

• Beépíthető lakóautókba, hajókba és teherautókba
• Csatlakozás a TEMPRA (TLB 100(F)-150(F)) jármű-akkumulátorhoz

HU Dometic TD283

• Kapcsolat akkumulátortöltőkhöz, napelemes töltésszabályozókhoz és inverterekhez
  • Helyhez kötött vagy mobil használat
• Beltéri használat

A kijelző a következő célokra nem alkalmas:

• Elektromos hálózati üzemeltetés
- Kültéri használatra

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás beszerelés, összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás

A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

7 Műszaki leírás

A kijelző érintőképernyővel van felszerelve, és 12 V=V feszültséggel működtethető.

A kijelző kompatibilis a mobileszközökhöz készült Dometic alkalmazásokkal, pl. a SunControl alkalmazással (csak akkor, ha egy Bluetooth-eszköz csatlakozik az N-BUS-hálózathoz).

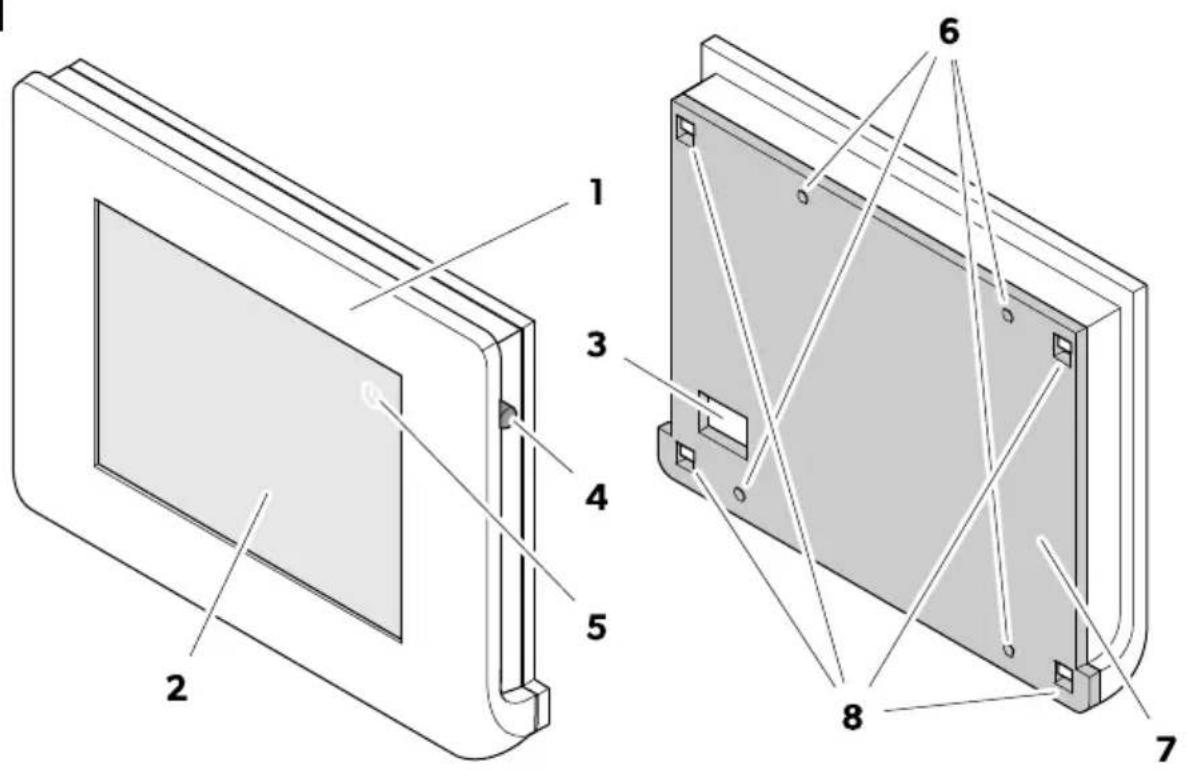

Szerkezeti elemek

2

1 Kijelzőfedél
2 Érintőképernyő
3 Kommunikációs kábel csatlakozó
4 Főkapcsoló
5 Be-/kikapcsoló gomb
6 Szerelőfuratok
7 Szerelőlap
8 Rögzítőfuratok

Érintőképernyő

3

DOMETIC 13:22 60% 13.2V -12.5A On -- St.By 0.0A St.By 0.0A Off -- 1 2 3

Poz. Szerkezeti elem Leírás

1 Állapotsor	A csatlakoztatott N-BUS készülékek aktív funkcióit (Bluetooth), az időt és az értesítéseket (hibaüzenetek) mutatja.
		A csatlakoztatott N-BUS készülékek Bluetooth funkciójaSárgán világít, amint a csatlakoztatott N-BUS készülékek Bluetooth funkcióját aktiválják.
		HibajelzésA harangon megjelenő piros pötty jelzi, ha a rendszer hibát észlel. A hibaüzenetek a harang megnyomásával érhetők el.
		Be-/kikapcsoló gombKikapcsolja a kijelzőt és a hálózaton lévő összes N-BUS-képes készüléket.
2 A menü megjelenítése	Dinamikus képernyő, a kiválasztott menüben az N-BUS-hoz csatlakoztatott készülékek legfontosabb adatait mutatja.Kezdőképernyőként a főmenüt jeleníti meg.
		Az akkumulátor szimbólum villogása azt jelzi, hogy a házi akkumulátor éppen töltődik.

Poz. Szerkezeti elem Leírás

A menüsávval a fő- és beállítások menü, valamint a csatlakoztatott készülékek menüje választható ki.

A jelenleg csatlakoztatott készülékek menüje fehéren, az aktív készülékeké (állapotuk „Be”) sárgán, a nem csatlakozó készülékeké pedig szürkén jelenik meg. A szürkén megjelenő menük nem választhatók ki.

3 Menüsáv

Fömenü

Beállítások menü

A napelemes töltésszabályozó menüje

Az akkumulátortöltő menüje

Házi akkumulátor menü

Inverter menü

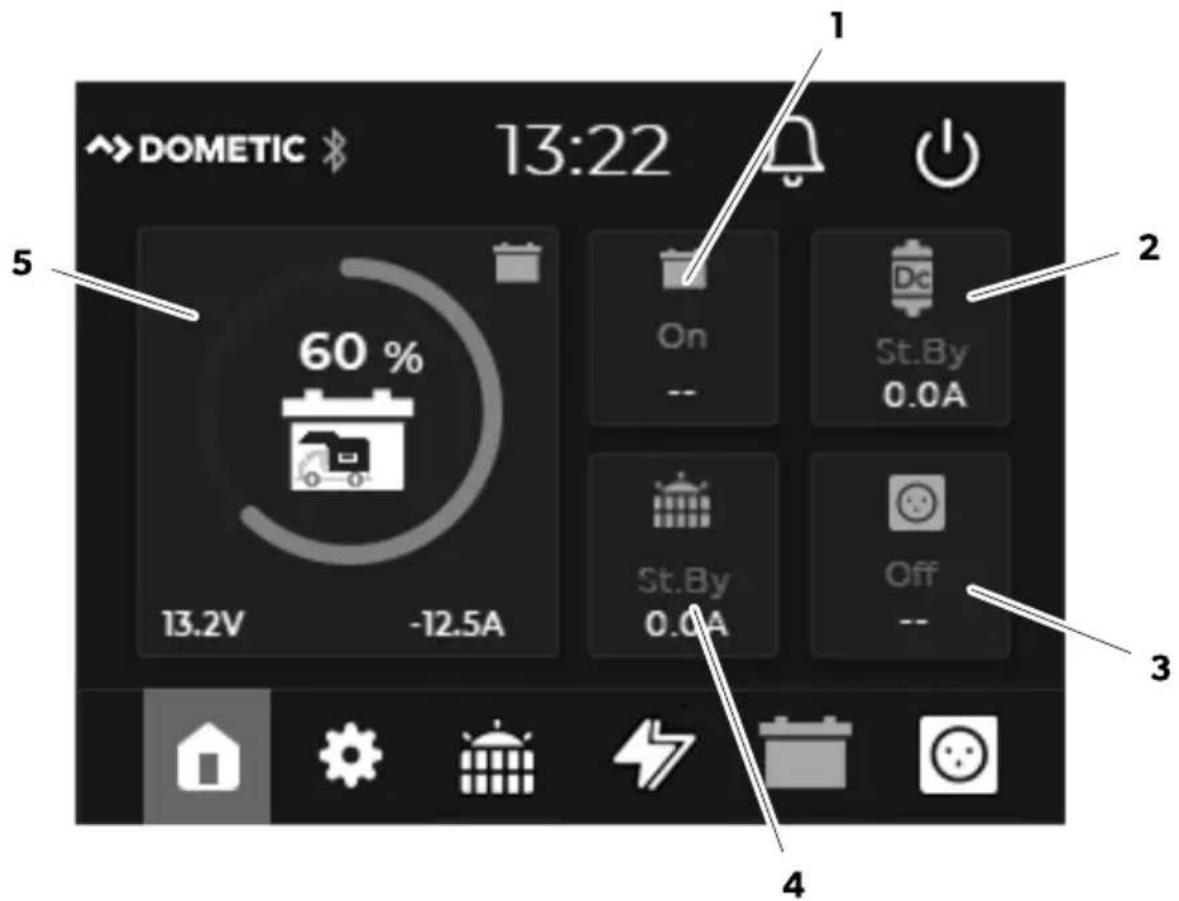

Fömenü

4

13:22 DOMETIC 60% 13.2V -12.5A 1 2 On -- St.By 0.0A St.By 0.0A Off -- 4 5

Poz. Leírás

1	A házi akkumulátor állapota (Be/Ki)
	A házi akkumulátor feszültsége (voltban)
2	Az akkumulátortöltő állapota (Készenlét/Tömeges/Elnyelés/Lebegés/Ki)
	Tápellátás (amperben) az akkumulátortöltőból
3	Az inverter állapota (Be/Ki)
	Az inverter kimeneti feszültsége (voltban)
4	A napelemes töltésszabályozó állapota (Készenlét/MPPT/Elnyelés/Lebegés/Ki)
	Tápellátás (amperben) a napelemes töltésszabályozóból
5	A házi akkumulátor töltöttségi állapota (kördiagram 25 %-os* léptékkel) a feszültség (voltban) és az áramerősség (amperben) aktuális értékével
	* Megjegyzés: Ha egy TEMPRA akkumulátor (TLB 100(F)-150(F)) csatlakozik az N-BUS-hálózathoz, az SoC 5 %-os lépésekben jelenik meg

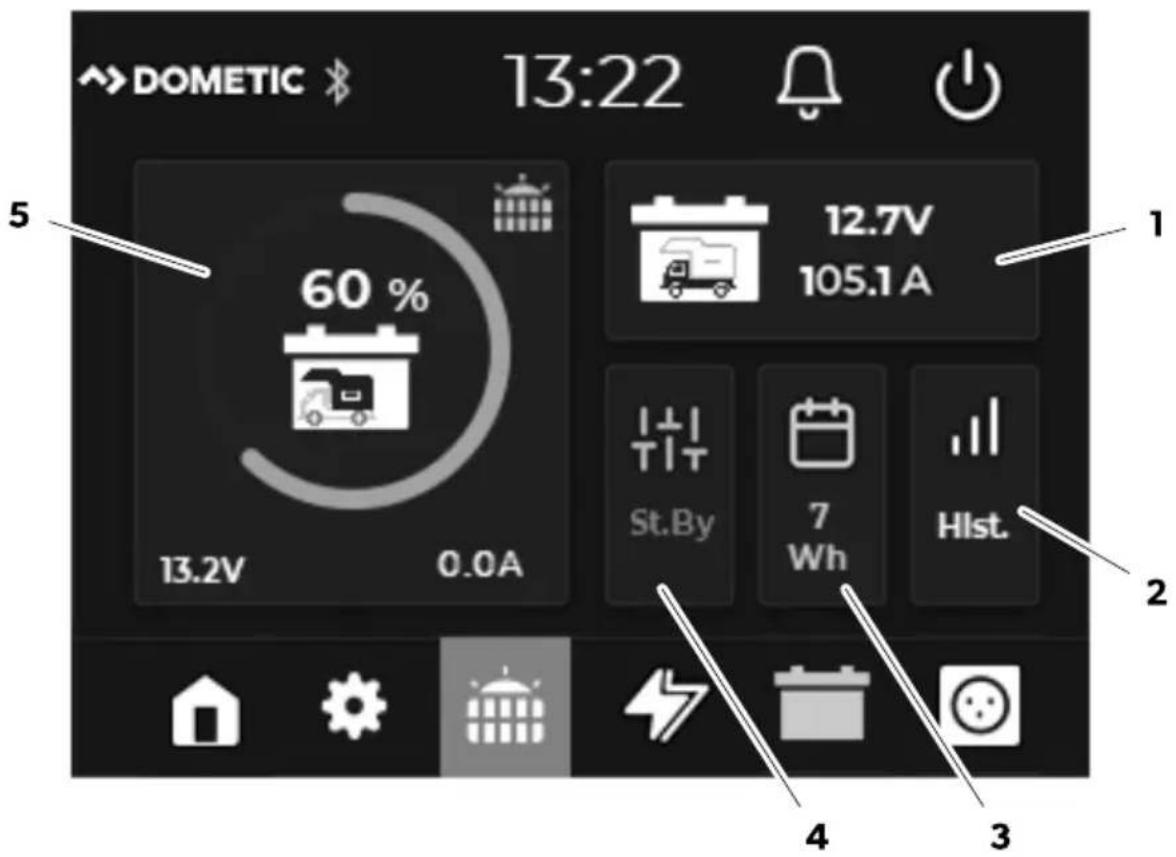

A napelemes töltésszabályozó menüje

5

DOMETIC 13:22 5 60% 13.2V 0.0A 12.7V 105.1 A St.By 7 Wh Hlst. 2 4 3

Poz. Leírás

1 Az indítóakkumulátor jelenlegi feszültségének értéke (voltban)
2 A(z) Hist. megnyitása az utóbbi 3 hét alatt megtermelt napenergia áttekintéséhez.
3 A csatlakoztatott napelemek napi kimeneti teljesítménye (wattórában)
4 A napelemes töltésszabályozó állapota (Készenlét/MPPT/Elnyelés/Lebegés/Ki)
5	A házi akkumulátor töltöttségi állapota (kördiagram 25 %-os* léptékkel) a feszültség (voltban) és az áramerősség (amperben) aktuális értékével* Megjegyzés: Ha egy TEMPRA akkumulátor (TLB 100(F)-150(F)) csatlakozik az N-BUS-hálózathoz, az SoC 5 %-os lépésekben jelenik meg
	(Egyetlen szám sem jelenik meg) Egy napelemmodul-bemenet van csatlakoztatva
	Két napelemmodul-bemenet van csatlakoztatva és aktív

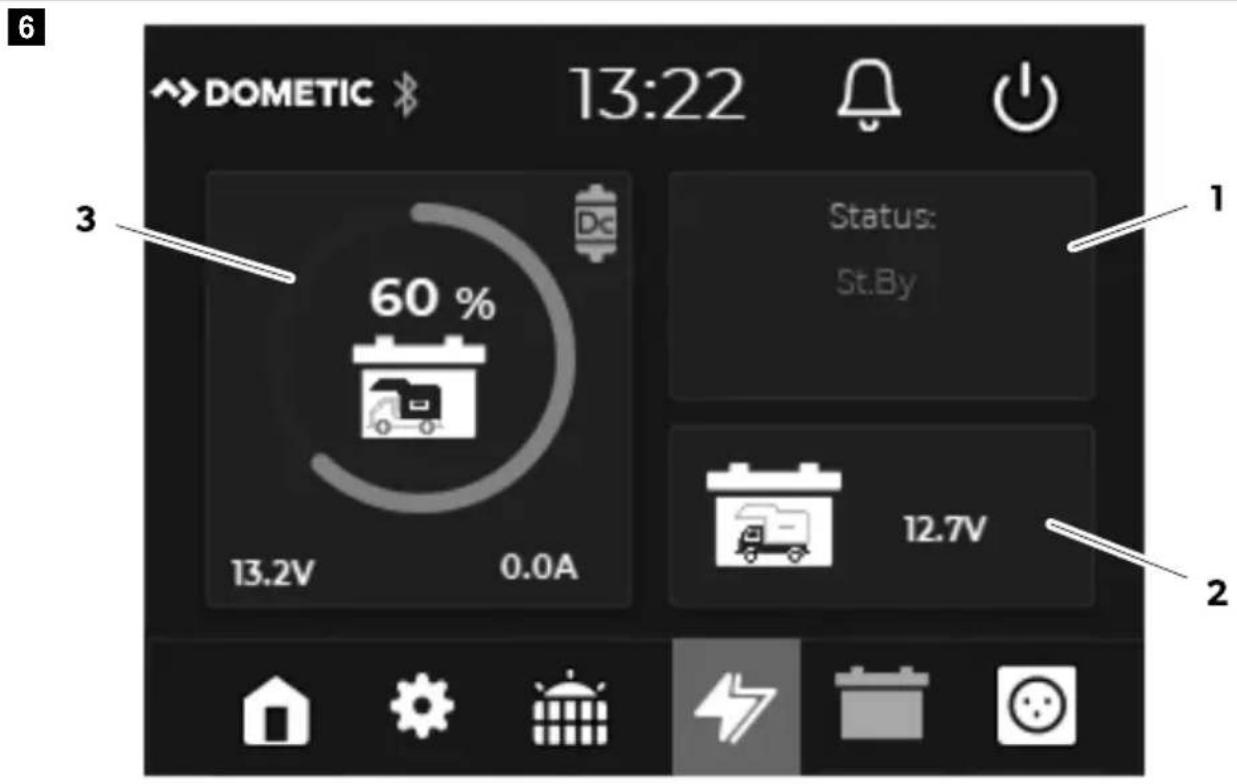

Az akkumulátortöltő menüje

6 DOMETIC 13:22 3 60 % 13.2V 0.0A Status: St.By 12.7V 2

Poz. Leírás

1 Az akkumulátortöltő állapota (Készenlét/Tömeges/Elnyelés/Lebegés/Ki)
2 Az indítóakkumulátor feszültsége (voltban)

3 A házi akkumulátor töltöttségi állapota (kördiagram 25 %-os* léptékkel) a feszültség (voltban) és az áramerősség (amperben) aktuális értékével

* Megjegyzés: Ha egy TEMPRA akkumulátor (TLB 100(F)-150(F)) csatlakozik az N-BUS-hálózathoz, az SoC 5 %-os lépésekben jelenik meg

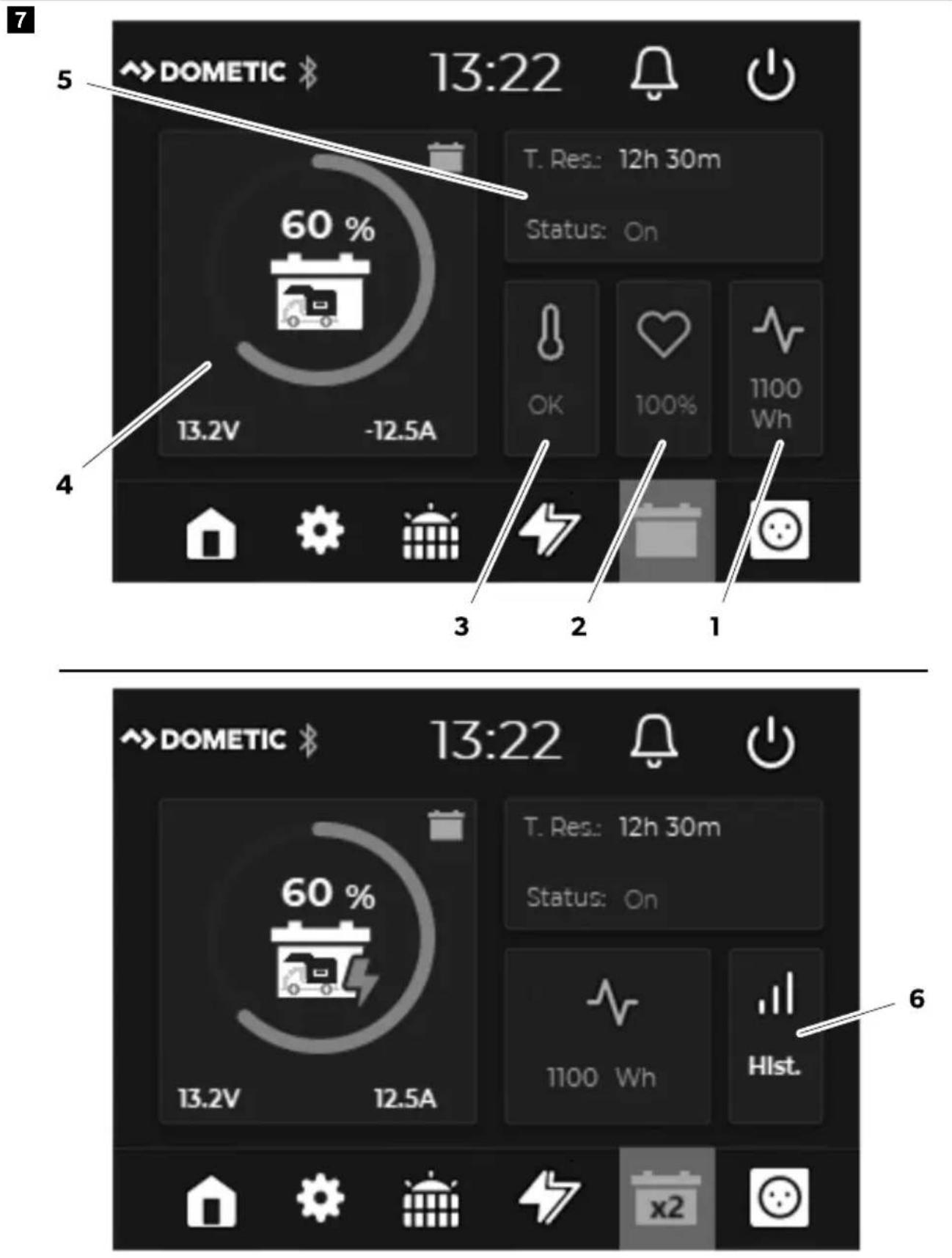

Házi akkumulátor menü

7 5 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V -12.5A OK 100% 1100 Wh 4 3 2 1 6 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V 12.5A 1100 Wh Hlst. x2

Poz. Leírás

1 Akkumulátor kapacitása wattórában
2 Az akkumulátor állapota (State Of Health (SoH) %-ban)
3	Az akkumulátor hőmérsékleti elemzéseOK: a hőmérséklet a megengedett tartományon belül vanHi: magas hőmérsékletLow: alacsony hőmérsékletRiasztás, ha a hőmérséklet kritikus tartományba kerül
4 A házi akkumulátor töltöttségi állapota (%-ban) a feszültség (voltban) és az áramerősség (amperben) aktuális értékével
5 Az akkumulátor állapota (Be/Ki) és a teljes feltöltéshez/kisüléshez szükséges idő
6	Ha egynél több akkumulátor van csatlakoztatva az N-BUS-hálózaton:Nyissa meg a(z) Hist. menüpontot az egyes akkumulátorok állapotának és hőmérsékletének áttekintéséhez; a hálózaton legfeljebb 4 akkumulátorhoz érhető el.
	Ha egynél több akkumulátor van csatlakoztatva az N-BUS-hálózathoz

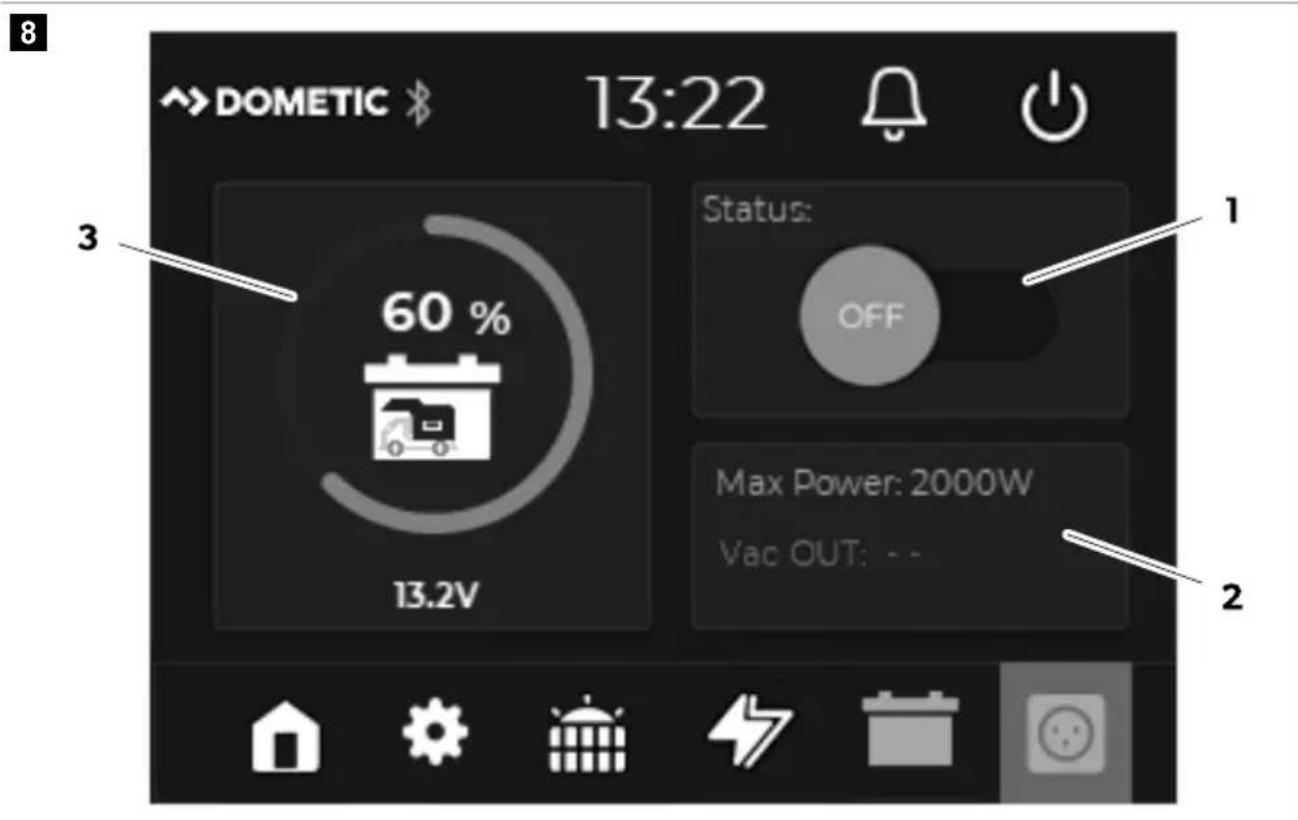

Inverter menü

8 DOMETIC 13:22 3 60% 13.2V Status: OFF Max Power: 2000W Vac OUT: -- 1 2

Poz. Leírás

1 Az inverter állapota (Be/Ki)

Poz. Leírás

2 Maximális csúcsteljesítmény (wattban) és aktuális kimeneti feszültség

3 A házi akkumulátor töltöttségi állapota (%-ban) a feszültség (voltban) aktuális értékével

8 Szerelés

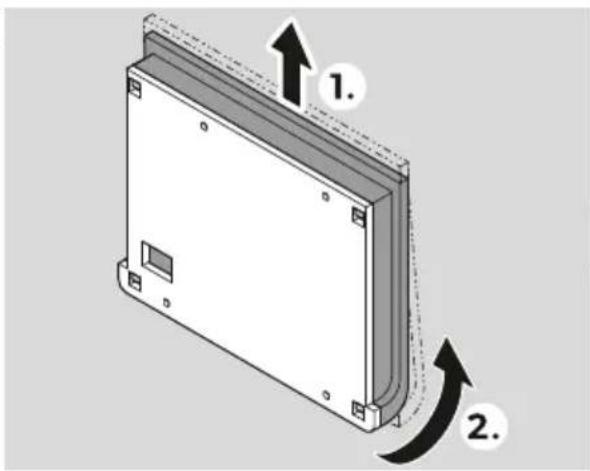

A kijelző felszerelése

9

1. Távolítsa el a szerelőlapot a kijelzőfedélról.
2. Helyezze a szerelőlapot a szerelési felületre, és jelölje meg a szerelőfuratokat és a kommunikációs kábel csatlakozását.
3. A megjelölt pontokon fúrjon rögzítőfuratokat a szerelőlemez számára (∅ 3 mm), illetve egy furatot a kommunikációs kábel csatlakoztatásához (∅ 8 mm).
4. Vezesse keresztül a kommunikációs kábelt a kommunikációs kábelcsatlakozáson és a szerelési felületen lévő előkészített furaton.
5. Csavarozza fel a szerelőlapot a szerelési felületre.

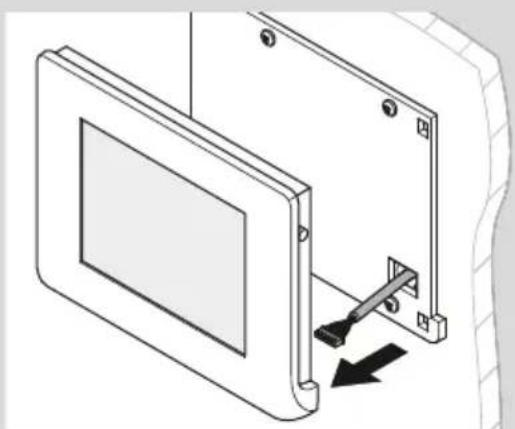

A kijelző csatlakoztatása

10

1. Csatlakoztassa a kommunikációs kábelt a kijelzőhöz.
2. Rögzítse a kijelzőfedelet a szerelőlapra.

N-BUS-készülékek csatlakoztatása

MEGJEGYZÉS Az N-BUS-képes készülékek csatlakoztatásához használjon N-BUS csatlakozókábeleket (tartozék).

9 Üzemeltetés

A kijelző beállítása

A készülék első bekapcsolásakor automatikusan elindul a kezdeti beállítási folyamat a nyelv, a dátum, az idő és a használt akkumulátor típusának beállítására (az egyes beállítások részletesebb leírását lásd a megfelelő fejezetben).

A beállítások átugorhatók, vagy a beállítások menüben bármikor szerkeszthetők vagy módosíthatók.

MEGJEGYZÉS A kijelző megfelelő működéséhez be kell állítani a használt akkumulátor típusát, a névleges kapacitást és a megfelelő töltési profilt az aktuálisan csatlakoztatott házi akkumulátorhoz (lásd: Az akkumulátor alapbeállításai 328. oldal).

A kijelző használata

A kijelző bekapcsolása

Nyomja meg a főkapcsolót vagy érintse meg az érintőképernyőt a kijelző bekapcsolásához (. ábra 11325. oldal).

A kijelző készenléti üzemmódba állítása

MEGJEGYZÉS

Alapértelmezés szerint a kijelző 3 min tétlenségi idő után automatikusan készenlét üzemmódba kapcsol. Az alapértelmezett beállítás módosítható (lásd: Készenléti idő beállítása 327. oldal).

Nyomja meg a főkapcsolót a kijelző készenléti állapotba kapcsolásához (. ábra 11 325. oldal).

A hálózaton lévő N-BUS-képes készülékek be- és kikapcsolása

MEGJEGYZÉS A kijelzővel a hálózaton lévő összes N-BUS-képes készülék aktiválható és deaktiválható.

A kijelző és a hálózaton lévő összes N-BUS-képes készülék kikapcsolásához tartsa nyomva a bekapcsológombot legalább 3 s-ig (. ábra 12 326. oldal).

Nyomja meg a főkapcsolót, hogy bekapcsolja a kijelzőt és a hálózaton lévő összes N-BUS-képes készüléket (. ábra 11 325. oldal).

Értékek beállítása

Az értékek csökkentéséhez vagy növeléséhez válassza a- vagy a -hetőséget.

Navigálás a menükben

A menükben a –agy a kálasztásával navigálhat előre vagy hátra.

A fömenübe való visszatéréshez válassza a lehetőséget.

A csatlakoztatott készülékek Bluetooth funkciójának be- vagy kikapcsolása

A kijelző a csatlakoztatott N-BUS-készülékek Bluetooth moduljainak vezérlésére használható.

MEGJEGYZÉS

• Győződjön meg arról, hogy a vezérelni kívánt csatlakoztatott készülékek rendelkeznek Bluetooth funkcióval.

• Az összes csatlakoztatott N-BUS-készülék Bluetooth-moduljait egyidejűleg vezérli. A készülékeket nem lehet külön kiválasztani.

• Válassza a leletőséget a beállítások menü megnyitásához.

• A csatlakoztatott N-BUS-készülékek Bluetooth-funkciójának be- vagy kikapcsolásához a Bluetooth mellett jelölje be a jelölönégyzetet vagy törölje annak kijelölését.
  Amint a Bluetooth funkció aktiválva van, a zimbólum sárgán világít az állapotsoron.

A csatlakoztatott N-BUS-készülékek áttekintésének megnyitása

1. Válassza a lehetőséget a beállítások menü megnyitásához.
2. Lépjen a BUS oldalra.
3. Megjelenik a csatlakoztatott N-BUS-készülékek listája. A fő felület kék színnel van kiemelve.

Beállítások végrehajtása

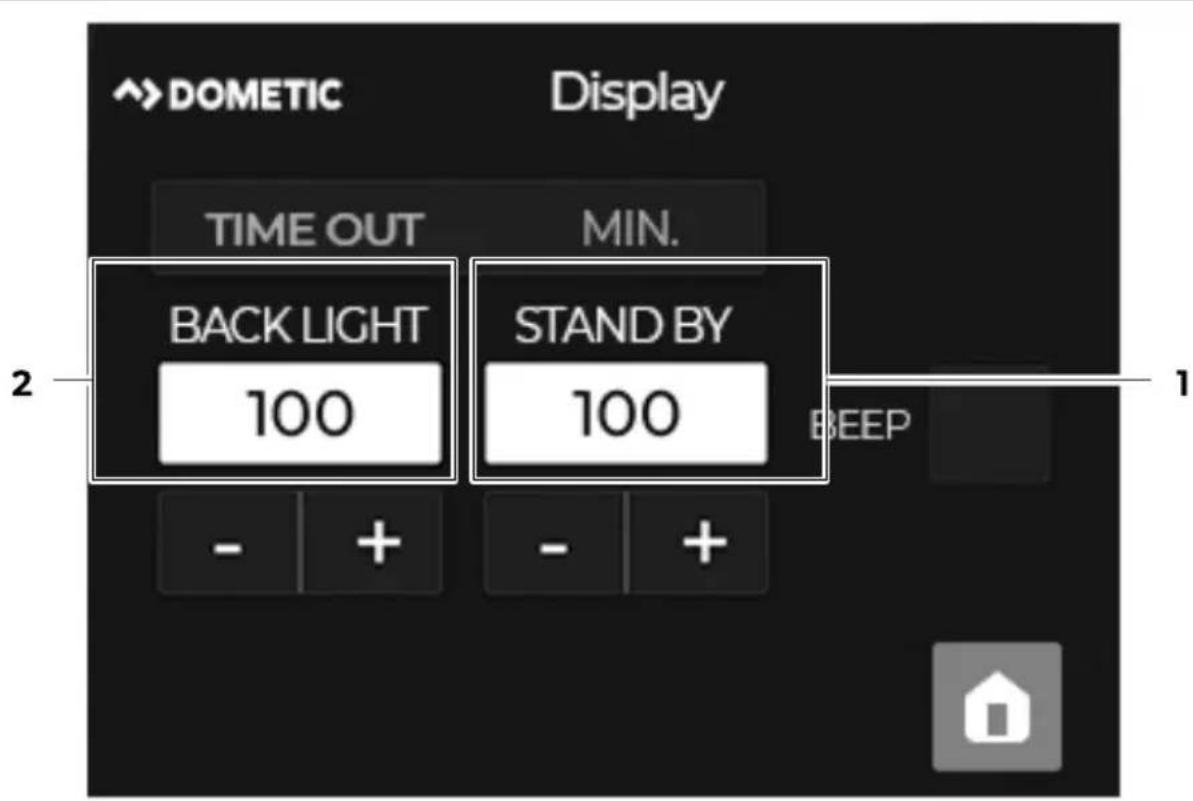

Készenléti idő beállítása

13

DOMETIC Display TIME OUT MIN. BACK LIGHT 100 STAND BY 100 BEEP - + - +

MEGJEGYZÉS Alapértelmezés szerint a kijelző 3 min tétlenségi idő után automatikusan készenlét üzemmódba kapcsol.

1. Válassza a leketőséget a beállítások menü megnyitásához.
2. Lépjen a Display oldalra.
3. Állítsa be annak az időnek az értékét 1 és 100 között (percben), amely után a háttérvilágítás elhalványul (2). Halvány háttérvilágítás mellett a kijelző energiafogyasztása a teljes fényerő melletti energiafogyasztáshoz képest a felére csökken (lásd: Műszaki adatok 332. oldal).
4. Állítsa be annak az időnek az értékét 1 és 100 között (percben), amely után a kijelző automatikusan készenléti állapotba kapcsol (1).

Készenléti módban a kijelző háttérvilágítása teljesen ki van kapcsolva, a kijelző energiafogyasztása pedig 15 mA értékre csökken (lásd: Műszaki adatok 332. oldal).

A gomb és a figyelmeztető hangjelzések beállítása

1. Válassza a leketőséget a beállítások menü megnyitásához.
2. Lépjen a Display oldalra.
3. A hangjelzés be- vagy kikapcsolásához a BEEP mellett jelölje be a jelölönégyzetet vagy törölje annak jelölését (lásd: . ábra 13 327. oldal).

Csendes üzemmód beállítása

Ha a csendes üzemmód be van kapcsolva, a csatlakoztatott N-BUS készülékek ventilátora (ha van) ki van kapcsolva, ekkor a készülékek alacsonyabb teljesítménnyel töltődnek a túlmelegedés megelőzése érdekében.

MEGJEGYZÉS A beállítás csak akkor érhető el, ha legalább egy N-BUS-képes akkumulátortöltő vagy napelemes töltésszabályozó csatlakozik az N-BUS-hálózathoz.

1. Válassza a lebetőséget a beállítások menü megnyitásához.
2. A csendes üzemmód be- vagy kikapcsolásához a Silent Mode mellett jelölje be a jelölönégyzetet vagy törölje annak jelölését.

A dátum és a pontos idő beállítása

1. Válassza a leketőséget a beállítások menü megnyitásához.
2. Lépjen a Date&Time oldalra.
3. Date Adja meg a napot, a hónapot és az évet.
4. Time Adja meg az órát és a percet.

A nyelv beállítása

1. Válassza a leketőséget a beállítások menü megnyitásához.
2. Lépjen a Language oldalra.
3. A nyelv kiválasztásához jelölje be a kívánt nyelv melletti jelölönégyzetet.

A következő nyelvek állnak rendelkezésre:

• Olasz
  • Angol
  • Német
• Francia
• Spanyol
  • Holland

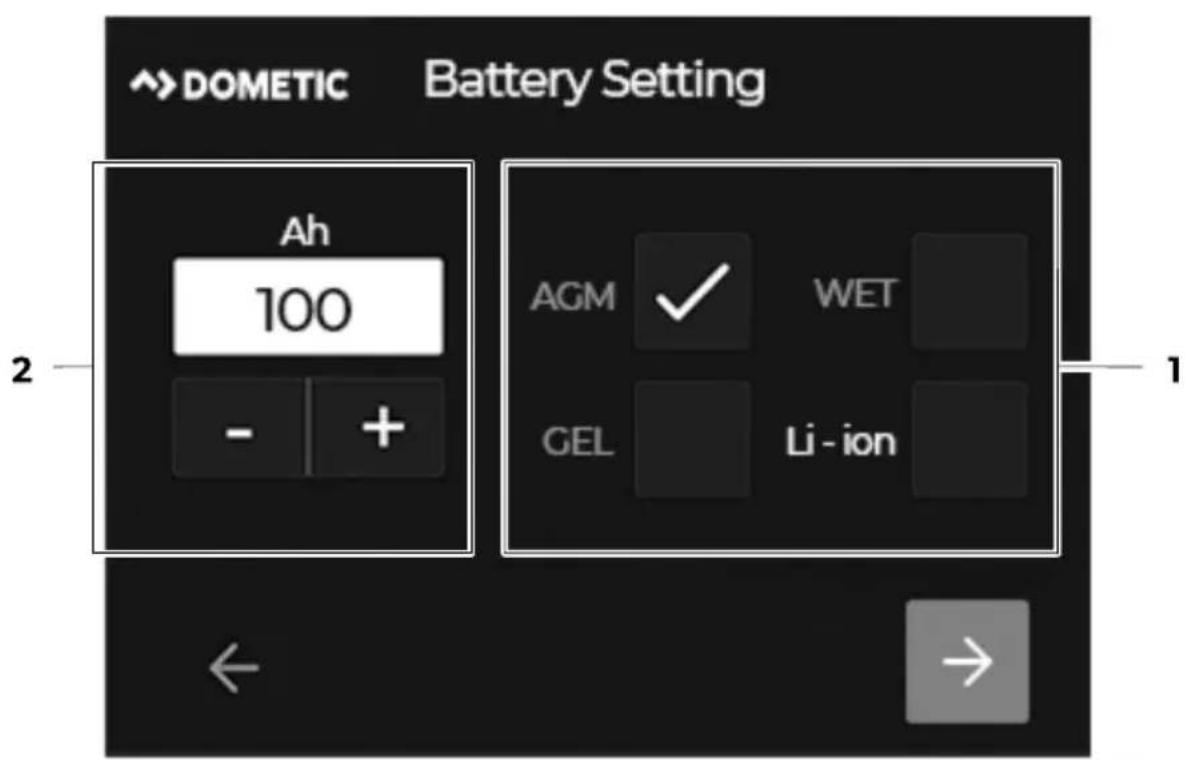

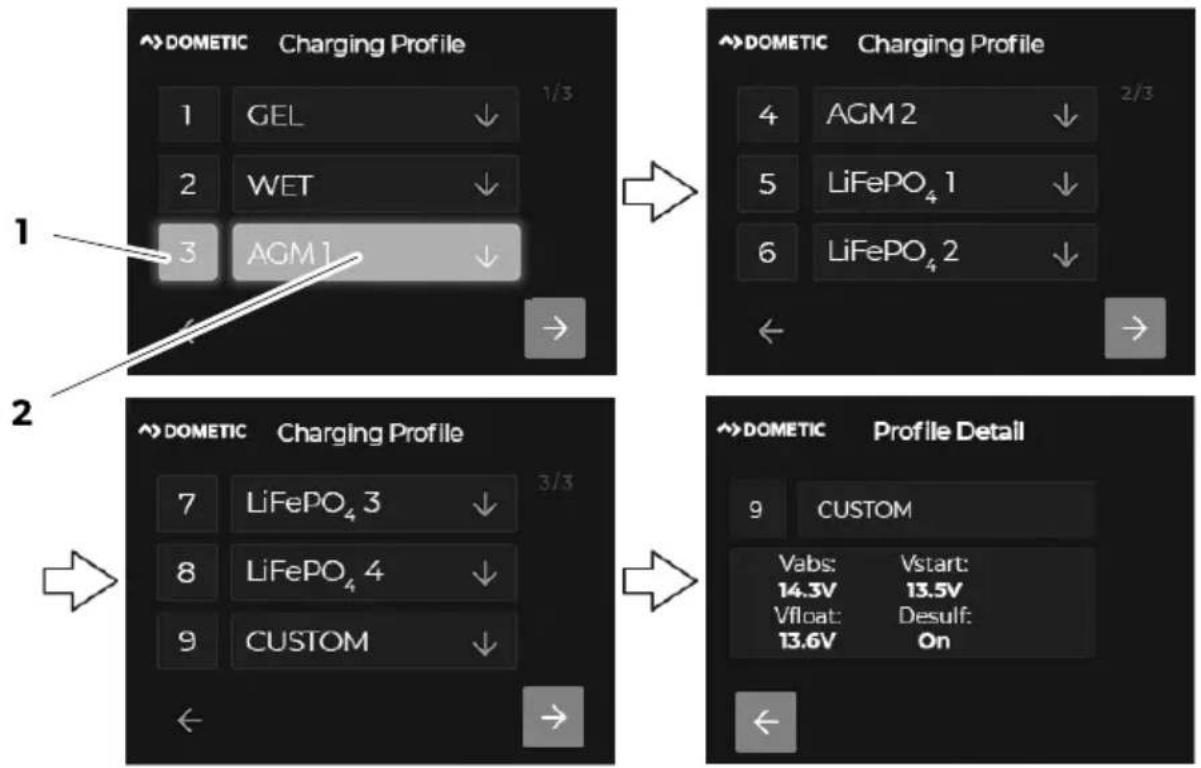

Az akkumulátor alapbeállításai

A kijelző megfelelő működéséhez be kell állítani a használt akkumulátor típusát, névleges kapacitást és a megfelelő töltési profilt az aktuálisan csatlakoztatott házi akkumulátorhoz.

MEGJEGYZÉS Ha a TEMPRA akkumulátort (TLB 100(F)-150(F)) csatlakoztattak házi akkumulátorként, ezek a beállítások előre megadottak, és nem lehet öket módosítani.

Az akkumulátor típusának és névleges kapacitásának beállítása

14

1. Válassza a lehetőséget a beállítások menü megnyitásához.
2. Lépjen a Battery oldalra.
3. Adja meg a házi akkumulátor névleges kapacitását (amperórában) (2).
4. Jelölje be a használt akkumulátortípus melletti jelölönégyzetet (1).

A következő akkumulátortípusok támogatottak:

• AGM (abszorbeáló üvegszálas akkumulátor)
• WET (ólomsavas akkumulátorok)
• GEL (ólomzselés akkumulátorok)
• Li-ion (lítiumion-akkumulátor)

A töltési profil beállítása

FIGYELEM! Károsodás veszélye

Csak olyan töltési profilt válasszon, amely a gyártó specifikációi alapján megfelel a használt akkumulátornak. A helytelen beállítások hibás működéshez és az akkumulátorok károsodásához vezethetnek. Ha kétségei vannak, forduljon szakképzett villanyszerelőhöz.

MEGJEGYZÉS A beállítás csak akkor érhető el, ha legalább egy N-BUS-képes akkumulátortöltő vagy napelemes töltésszabályozó csatlakozik az N-BUS-hálózathoz.

15

↑DOMETIC Charging Profile 1 GEL ↓ 2 WET ↓ 3 AGM 1 ↓ → ↑DOMETIC Charging Profile 4 AGM 2 ↓ 5 LiFePO₄ 1 ↓ 6 LiFePO₄ 2 ↓ ← → → ↑DOMETIC Charging Profile 7 LiFePO₄ 3 ↓ 8 LiFePO₄ 4 ↓ 9 CUSTOM ↓ → ↑DOMETIC Profile Detail 9 CUSTOM Vabs: Vstart: 14.3V 13.5V Vfloat: Desulf: 13.6V On ← →

1. Válassza a leketőséget a beállítások menü megnyitásához.
2. Lépjen a Charging profile oldalra.
3. Előre beállított töltési profil beállításához válassza ki a megfelelő töltési profil melletti számot (1–8, pl. 3 az AGM1 esetén, lásd: . ábra 15 330. oldal, 1).
4. A személyre szabott töltési profil beállításához válassza a 9-es számot (lásd: Személyre szabott akkumulátortöltési profil beállítása 330. oldal).

- Az aktivált töltési profil száma kiemelten jelenik meg.

1. A profil részleteinek megtekintéséhez válassza ki a töltési profil mezőjét (pl. AGM1, lásd: . ábra 15 330. oldal , 2).

Leírás:

V_abs : abszorpciós feszültség
V_start : az akkumulátor feszültsége a töltési folyamat kezdetén
V_float : lebegőfeszültség

Desulf Szulfátmentesítés, opcionális töltési fázis az ólomsavas akkumulátorokhoz (AGM2), amely eltávolítja a szulfátot az akkumulátor ólomlemezeiről és helyreállítja az akkumulátor kapacitását. Megjegyzés: A töltési fázist csak szükség esetén használja, mert a túlzott használat lerövidíti az akkumulátor élettartamát.

Személyre szabott akkumulátortöltési profil beállítása

1. Válassza a leketőséget a beállítások menü megnyitásához.
2. Lépjen a Charging profile oldalra.
3. Válassza a CUSTOM elemet.

4. Adja meg a V abs' V float és V _start értékeit.

5. Válassza a el: met.

6. Jelölje be a Float melletti jelölönégyzetet a csepptöltési fázis (csepegtetés) aktiválásához.

7. Jelölje be a Recondition melletti jelölönégyzetet az újrakondiconálási fázis aktiválásához.

Csak AGM2 akkumulátorok esetén: A szulfátmentesítési fázis (Desulf) a megfelelő töltési program kiválasztásakor aktiválódik.

1. Adja meg az összes csatlakoztatott töltő maximális töltőáramának értékét (amperben).

A napelemes töltésszabályozó alapbeállításai

A kijelző megfelelő működéséhez be kell állítani a csatlakoztatott napelemek névleges teljesítményét (pikowattban).

MEGJEGYZÉS A beállítás csak akkor érhető el, ha egy N-BUS-képes napelemes töltésszabályozó csatlakozik az N-BUS-hálózathoz.

1. Válassza a leketőséget a beállítások menü megnyitásához.

2. Lépjen a Solar Panel oldalra.

3. Adja meg a névleges teljesítményt (pikowattban) legfeljebb 2 napelemhez (PS1 és PS2).

10 Tisztítás és karbantartás

FIGYELEM! Károsodás veszélye

• Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok károsíthatják a készüléket.
• Ne használjon ammóniát vagy alkoholt tartalmazó tisztítószereket.
• Soha ne permetezzen vagy öntsön folyadékot közvetlenül az érintőképernyőre vagy a készülékházra.

Az érintőképernyőt tiszta és száraz mikroszálas kendővel, kis körkörös mozdulatokkal tisztítsa meg. Szükség esetén kissé nedvesítse meg a mikroszálas kendőt.

Alkalmanként tisztítsa meg a készülékházat nedves ruhával.

11 Hibakeresés

Hiba Lehetséges ok Megoldási javaslat
A kijelző nem működik. Nem történik értékmérés.	A kommunikációs kábel nincs megfelelően csatlakoztatva vagy meghibásodott.	> Ellenőrizze, hogy a csatlakozókábelen találhatók-e laza csatlakozások, szigetelési hibák vagy megtörések.> Szükség esetén cserélje ki a kommunikációs kábelt.
	Szigetelési hibák, megtörések vagy laza csatlakozások a csatlakoztatott N-BUS-készülékek feszültség alatt álló kábelein.	> Ellenőrizze a feszültség alatt lévő kábelek szigetelési hibáit, töréseit vagy kilazult csatlakozásait.
Hiba Lehetséges ok Megoldási javaslat
A házi akkumulátor feszültsége túl alacsony (Õ 7 V).	> Ellenőrizze a házi akkumulátor feszültségét. Szükség esetén töltse fel a házi akkumulátort.

12 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladékokhoz tegye. A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a legközelebbi újrahasznosító központban, vagy szakkereskedőjénél. A termék ingyenesen ártalmatlanítható.

Személyes adatok törlése: Ha a termék adattárolót tartalmaz, a termék ártalmatlanítása előtt törölje a személyes adatokat erről az adattárolóról.

13 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a gyártó helyi képviseletével (lásd: dometic.com/dealer) vagy a kereskedővel.

A javításhoz, illetve a garancia adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást

Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a szavatosságot.

14 Müszaki adatok

Kijelző típusa TFT 2,83", 262k teljes színes érintőképernyő
Közepes teljesítményfelvétel
Háttérvilágítás maximális értékre állítva	54 mA
Készenlét üzemmód	15 mA
Környezeti hőmérséklet, üzem –	10 ... 70 °C
Méretek 79 × 100 × 12 mm
Súly 70 g
Tanúsítvány	CE UK CA

Hrvatski

1 Važne napomene
