Terméktípus	Borhűtő
Márka	Dometic
Modell	MaCave S17G
Palack kapacitás	17 palack (standard 75 cl-es üveg)
Méretek (M x Sz x Mé)	450 x 500 x 500 mm
Súly	Körülbelül 20 kg
Elektromos tápellátás	220-240 V, 50 Hz
Energiafogyasztás	100 kWh/év (becslés)
Hőmérséklet tartomány	5 °C – 20 °C
Hűtés típusa	Kompresszor, ventiláció
Fordítható ajtó	Igen, fordítható
Belső világítás	LED
Polcok	3 fa kihúzható polc
Hőmérséklet szabályozás	Elektronikus, digitális kijelző
Gyorshűtés funkció	Nem
Nyitott ajtó riasztó	Igen, hangos
UV védelem	Színezett anti-UV üveg
Rezgésvédelem	Alacsony rezgésű kompresszor
Tisztítás	Puha rongy és szappanos víz
Leolvasztás	Kézi, ha szükséges
Javíthatóság	A Dometic ügyfélszolgálatánál elérhető alkatrészek
Zajszint	Körülbelül 42 dB
Klíma osztály	N, ST (környezeti hőmérséklet 16-38 °C)

Gyakran ismételt kérdések - MaCave S17G DOMETIC

Mennyi a Dometic MaCave S17G palack kapacitása?

A Dometic MaCave S17G borhűtő 17 palack standard 75 cl-es üveg tárolására alkalmas.

Mekkora minimális távolságot kell hagyni a készülék körül a megfelelő szellőzéshez?

Az optimális szellőzés érdekében hagyjon legalább 10 cm távolságot hátul és oldalt, valamint 5 cm távolságot felül.

Hogyan állítsuk be a hőmérsékletet a MaCave S17G készüléken?

Használja a digitális vezérlőpanelt a hőmérséklet 1 °C-os lépésekben történő beállításához. Az ajánlott tartomány 5 °C és 20 °C között van.

Megfordítható az ajtó nyitásának iránya?

Igen, az ajtó fordítható. Tekintse meg a használati útmutatót az ajtó szétszerelésének és összeszerelésének lépéseiért.

Hogyan tisztítsuk meg a borhűtő belsejét?

Húzza ki a készüléket, vegye ki a polcokat, és tisztítsa meg egy puha ronggyal, amelyet langyos szappanos vízbe mártott. Öblítse le és szárítsa meg alaposan.

Mit tegyünk, ha a borhűtő túl zajos?

Ellenőrizze, hogy a készülék vízszintesen áll-e, és nem ér hozzá egy bútorhoz. A kompresszor enyhe zaja normális. Ha a zaj túlzott, lépjen kapcsolatba a Dometic ügyfélszolgálattal.

Mennyi a becsült éves áramfogyasztás?

A fogyasztás körülbelül 100 kWh évente, ami átlagos energiaosztálynak felel meg.

Lehetőség van különböző méretű palackok (pezsgő, magnum) tárolására?

A polcok szabványos palackokhoz készültek. A szélesebb formátumok (pezsgő, magnum) az alsó polcra helyezhetők, ha a magasság lehetővé teszi.

Hogyan kell leolvasztani a borhűtőt?

Húzza ki a készüléket, és hagyja nyitva az ajtót. Helyezzen törölközőket az olvadékvíz felszívásához. Soha ne használjon éles szerszámokat a jég lekaparásához. A leolvasztás kézi, és néhány órát vehet igénybe.

Hol találhatók alkatrészek a MaCave S17G készülékhez?

Lépjen kapcsolatba a Dometic ügyfélszolgálattal, vagy tekintse meg a hivatalos weboldalt az alkatrészek, például polcok, termosztát vagy kompresszor rendeléséhez. Használja a modellszámot a megfelelő alkatrészek azonosításához.

HASZNÁLATI ÚTMUTATÓ MaCave S17G DOMETIC

Használati utasítás....383

1

S17G S46G S118G

2

A készülék használata előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a készüléket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 384
2 Biztonsági tudnivalók 384
3 Szállítási terjedelem 386
4 Tartozékok.... 387
5 Rendeltetésszerű használat. 387
6 Műszaki leírás 388
7 A készülék elhelyezése és csatlakoztatása. 392
8 A készülék használata 395
9 Üzemzavar megszüntetése. 403
10 A készülék karbantartása és tisztítása 405
11 Szavatosság. 405
12 Ártalmatlanítás. 406
13 Müszaki adatok 406

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozóan, amely halált vagy súlyos sérülést okozhat, ha nem kerülik el.

VIGYÁZAT!

Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozóan, amely könnyű vagy közepesen súlyos sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Felhívás olyan helyzetre, amely dologi kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS

A termék kezelésére vonatkozó kiegészítő információk.

2 Biztonsági tudnivalók

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és helytelen csatlakozási feszültség miatti károsodása
• a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás

2.1 Általános biztonság

FIGYELMEZTETÉS!

• A készülék üzembe helyezése előtt ellenőrizze, hogy az üzemi feszültség és a hálózati feszültség egyezik-e (lásd az adattáblát).
• Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
• A készüléken csak szakember végezhet javításokat. A szakszerűtlen javítások jelentős veszélyeket okozhatnak. Javítás esetén forduljon a vevőszolgálathoz.

- Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják. hatják felügyelet vagy felelős személy utasítása nélkül.

- Az elektromos berendezések nem játékszerek!

A készüléket gyermekek által nem elérhető módon használja.

• A gyermekek felügyeletével biztosítani kell, hogy ne játszhassanak a készülékkel.
  • A kulcsokat gyermekek elől elzárt helyen kell tartani.
• Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
• Tilos a készülékben robbanékony anyagokat (például hajtógázt tartalmazó permetpalackokat) tárolni.

VIGYÁZAT!

- Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból:

- minden tisztítás és karbantartás előtt - ha nem használja hosszabb ideig

• A készüléket legalább két személynek kell szállítania és felállítania. Ellenkező esetben hát- és egyéb sérülések következhetnek be.
• Ne állítsa fel a készüléket közvetlen napsütésnek vagy erős hőfejlődésnek kitett helyen (fűtés, kemence).

FIGYELEM!

• Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
• Ne használjon a gyártó által nem javasolt tartozékot. Az ilyen tartozék sérüléseket és anyagi károkat okozhat.

2.2 Biztonság a készülék üzemeltetése során

FIGYELMEZTETÉS!

- Soha ne használja a készüléket olyan helyiségekben, amelyekben tűzveszélyes anyagok vannak raktározva vagy éghető gázok képződtek. Ezeket a motorban keletkező szikrák meggyújthatják.

VIGYÁZAT!

- Ne használja a készüléket nedves kézzel.

FIGYELEM!

• A készüléket kizárólag zárt térben használja, kültéren soha.
- Soha ne tegye ki a készüléket nedvességnek.
- A készülék használata során tartsa a gyerekeket és állatokat biztonságos távolságban.
- A hűtőkészülék belsejében nem szabad elektromos készülékeket használni.

3 Szállítási terjedelem

• Borhűtő szekrény
  • Víztartály (csak S17G, S24G, S46G, S118G)
  • Kulcs (csak S17G, S46G, S118G, ST198D)
  • Címkekészlet (csak S17G, S46G, S118G, ST198D)
• Ajtózsanér (bal oldal)
• Kezelési útmutató

4 T a r t o z é k o

Megnevezés Cikkszám
S17G S24G S46G

Tárolópolc 9103540117 – 9103540118
Bemutatópolc (ferde) – – 9103540121
Címkekészlet	9103540116 – 9103540116
Aktívszén-szűrő	9103500156	– 9103500156

Megnevezés Cikkszám

	S118G	ST198D
Tárolópolc 9103540119	9103540120
Bemutatópolc (ferde) 9103540121	-
Címkekészlet	9103540116	9103540116
Aktívszén-szűrő	9103500156	9103500156
Szervizrekesz	9103540068	9103540068

5 Rendeltetésszerű használat

A készülék egy borhűtő szekrény. Kizárólag bor tárolására alkalmas.

Csak zárt palackokat szabad tárolni a készülékben.

6 M ú s z a k i l e

A borhűtő szekrény öt kivitelben kapható:

• S17G: legfeljebb 17 darab, bordói típusú szabványos palack befogadásához
• S24G: legfeljebb 24 darab, bordói típusú szabványos palack befogadásához
- S46G: legfeljebb 46 darab, bordói típusú szabványos palack befogadásához
• S118G: legfeljebb 118 darab, bordói típusú szabványos palack befogadásához
• ST198D: legfeljebb 198 darab, bordói típusú szabványos palack befogadásához

S17G, S24G, S46G és S118G: Gyárilag felszerelt polcokkal.

S17G, S46G és S118G: Növelheti a tárolókapacitást, ha a tartozékként kapható erősített raktárpolcokat is használja.

ST198D: Gyárilag felszerelt erősített raktárpolcokkal.

Palackok tárolására vonatkozó információk: „Palackok tárolása” fej., 395. oldal.

Az S24G szabályozható hőmérsékletzónával rendelkezik.

Az S17G, S46G, S118G és ST198D két külön szabályozható hőmérsékletzónával rendelkezik. A hőmérsékletzónák hűtése vagy melegítése a beállított hőmérséklet elérése és tartása érdekében automatikusan történik.

A hömérséklet érzékelőgombokon keresztül állítható be 1 °C-os, illetve 1 °F-os lépésekben.

A készülék szolgáltatásai:

• érzékelőgombok: a kívánt funkció kiválasztásához elegendő azokat könnyedén megérinteni
  • automatikus leolvasztás
  • ibolyán túli (UV-) sugárzással szemben áthatolhatatlan ajtó
• S17G, S46G, S118G és ST198D: a beltéri klíma javítása érdekében aktív szénszűrő
• ventilátor a borpincéhez hasonló egyenletes belső klíma érdekében (dinamikus hűtési mód)
  • S17G, S46G és S118G: zárható üvegajtó cserélhető ajtópánttal
  S24G: üvegajtó cserélhető ajtópánttal
  ST198D: zárható ajtó cserélhető ajtópánttal
  • S17G, S46G és S118G: cserélhető dekorfólia az üvegajtóhoz
  • kihúzható fiókok a palackok tárolásához
• szabbatüzemmód
  • belső LED-es világítás két üzemmóddal
• hőmérséklet-tároló funkció: a beállított hőmérsékletet a készülék kikapcsolt állapotban is tárolja.
• hőmérséklet-felügyelet: figyelmeztető hang szólal meg és a hőmérséklet-kijelző villog, ha egy zóna belső hőmérséklete jelentősen eltér a beállított hőmérséklet-től

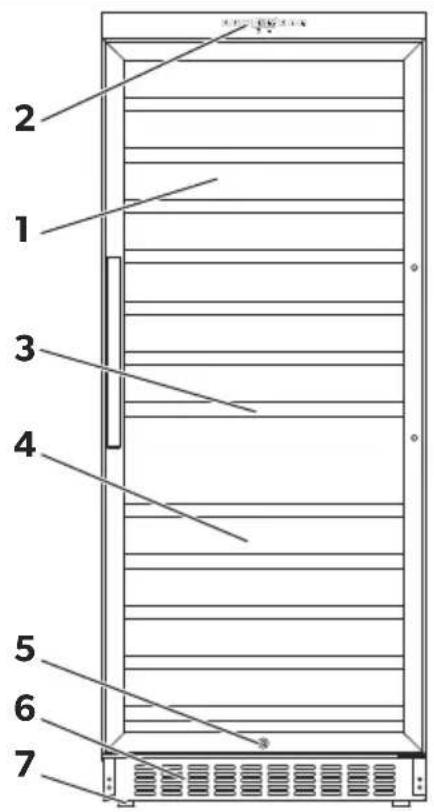

Áttekintés (S17G, S46G, S118G, ST198D)

Szám

(1. ábra, Megnevezés

1. oldal)

1 Felső hömérsékletzóna

2 Kezelőpanel

3 Hütőtérosztó

4 Alsó hömérsékletzóna

5 Zár

6 Szellőzőnyílások

7 Állítható magasságú lábak

Áttekintés (S24G)

Szám

(2. ábra, Megnevezés

1. oldal)

1 Kezelőpanel

2 H ú t ó t é r

3 ST98D: Zár

4 ST98D: Szellőzőnyílások

5 ST98D: Állítható magasságú lábak

Kezelőelemek (S17G, S46G, S118G, ST198D)

Szám(3.ábra, 3. oldal)	Szimbó-lum	Leírás
1 Be-/kikapcsoló
2 A felső hőmérsékletzóna beállított hőmérsékletét növeli 1 °C-kalvagy 1 °F-kal
3 A felső hőmérsékletzóna beállított hőmérsékletét csökkenti1 °C - kal vagy 1 °F - kal
4 A felső hőmérsékletzóna aktuális hőmérsékletét jelzi ki
5 Az alsó hőmérsékletzóna aktuális hőmérsékletét jelzi ki
6 Az alsó hőmérsékletzóna beállított hőmérsékletét növeli1 °C - kal vagy 1 °F - kal
7 Az alsó hőmérsékletzóna beállított hőmérsékletét csökkenti1 °C - kal vagy 1 °F - kal
8 A belső világítást kapcsolja be vagy ki

Kezelőelemek (S24G)

Szám(4.ábra,3. oldal)	Szimbó-lum	Leírás
1 Be-/kikapcsóló
2 A belső világítást kapcsolja be vagy ki
3 – Az aktuális hőmérsékletet jelzi ki
4 A beállított hőmérsékletet növeli 1 °C-kal vagy 1 °F-kal
5 A beállított hőmérsékletet csökkenti 1 °C-kal vagy 1 °F-kal

7 A készülék elhelyezése és csatlakoztatása

7.1 Megjegyzések a készülék elhelyezéséhez

Az S17G, S46G, S118G és ST198D készülék szabadon állva helyezhető el.

A felállítási hely kiválasztása során a következő megjegyzéseket vegye figyelembe:

• A környezeti hőmérséklet az „Országverziók” kiegészítő füzetben az adott országához megadott klímaosztály tartományában legyen. Ellenkező esetben előfordulhat, hogy a beállított beltéri hőmérsékleteket a készülék nem tudja elérni vagy egyenletesen tartani. Ez a környezeti hőmérséklet különösen nagy ingadozása esetén is előfordulhat.
• A készülék a helyiség leghűvösebb tartományában legyen elhelyezve, hőforrá-soktól (kályha, fűtőtest, radiátor) távol.
  • A felállítási hely nem lehet nedves vagy vizes.
• A készüléket nem szabad közvetlen napfénynek kitenni. Ez az akrilbevonatot megtámadhatja és az áramfogyasztás növekedését okozhatja.
• A padlózat legyen sima és kellően teherbíró, hogy a készüléket teljesen megtöltött állapotban is elbírja.
• A készüléknek kielégítő szellőzést kell biztosítani. A készülék előoldali szellőzőnyílásait nem szabad eltakarni.
• Az elektromos csatlakoztatás során vegye figyelembe a következő megjegyzéseket, lásd „Megjegyzések az elektromos csatlakozáshoz” fej., 395. oldal.
• Az elhelyezés előtt távolítsa el az összes belső és külső csomagolóanyagot.
• Igazítsa be a készüléket az állítható magasságú lábak segítségével vízszintes helyzetbe.

7.2 Megjegyzések a készülék beépítéséhez

FIGYELEM!

• A beépítés során ügyeljen arra, hogy a szellőzőnyílások szabadon maradjanak. A szellőzőnyílások elfedése az áramfelvétel növekedését okozza és a készüléket károsíthatja.
• A készülék betolása során ügyeljen arra, hogy az áramkábel ne csípődjön be.

Az S17G és S46G készülék beépíthető egy konyhasorba a munkalap alá.

Az S24G, S118G és ST198D készülék beépíthető egy konyhaszekrénybe.

Az S17G és S46G készülék beépítése (20. ábra, 5. oldal)

▶Vegye figyelembe a beépítési méreteket (mm-ben):

Szélesség Mélység Magasság

S17G 300 min. 575 822–892

S46G 600 min. 575 822–892

▶Alulsó szegélyléc használata esetén:

Biztosítsa, hogy az alulsó szegélylécben legalább 300 cm ^2 keresztmetszetű szellőzőnyílások álljanak rendelkezésre.

Az S118G és ST198D készülék beépítése

▶Vegye figyelembe a beépítési méreteket (mm-ben):

	Szélesség Mélység Magasság
S118G	600	min.	575	1815
ST198D	600	min. 575	1815

Az S 24G készülék beépítése (21. ábra, 6. oldal)

▶Vegye figyelembe a beépítési méreteket (mm-ben):

Szélesség Mélység Magasság

• A készülék által generált hulladékhőt szellőzőaknán keresztül kell a hátoldalnál elvezetni.
• A szellőzőakna keresztmetszete legalább 200 cm ^2 legyen.
• A mellékelt műanyag tömítéseket a tömítés érdekében a készülék és a konyhaszekrény közt kell felszerelni jobb és bal oldalon.

7.3 Az ajtópánt cseréje

Az ajtó pántjának helyzetét módosítva az ajtó jobb helyett balra is nyithatóvá válik.

S17G és S46G

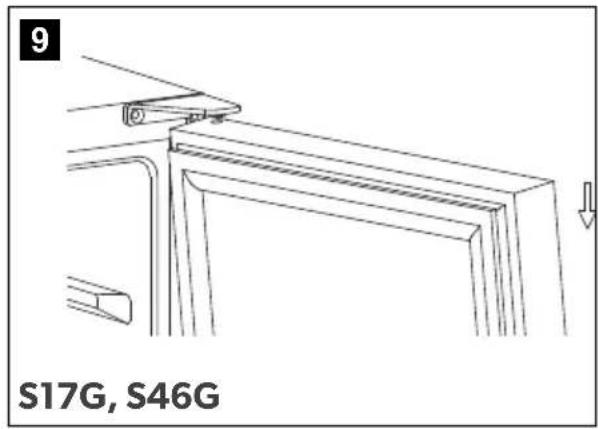

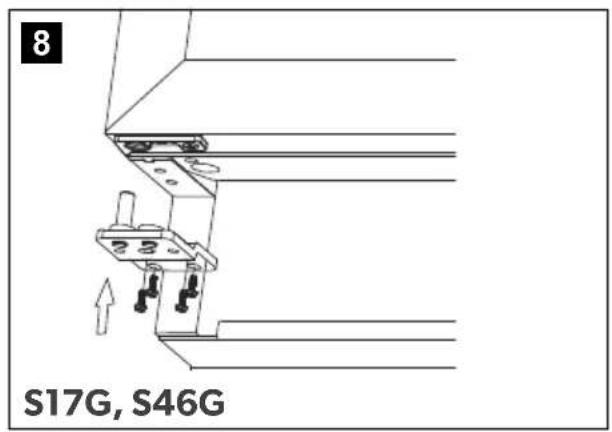

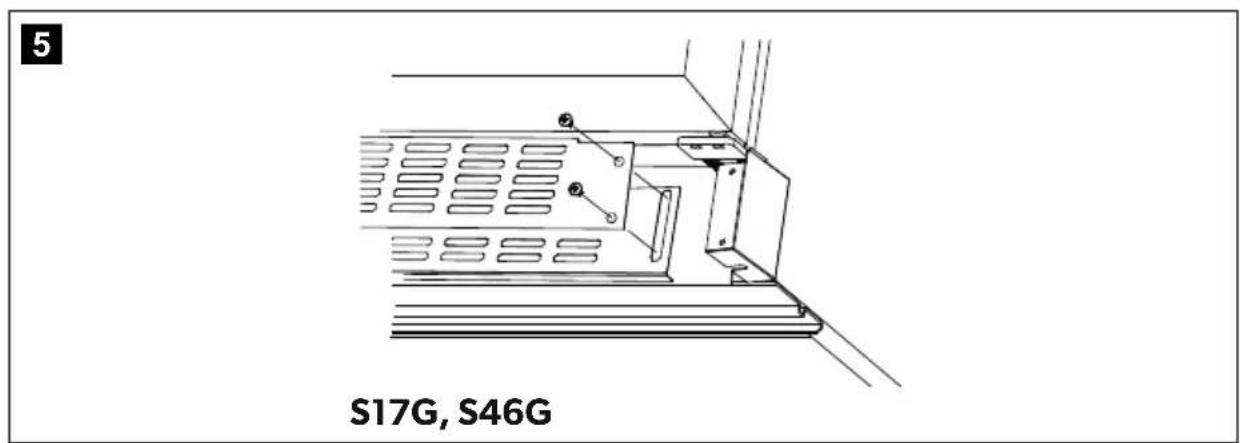

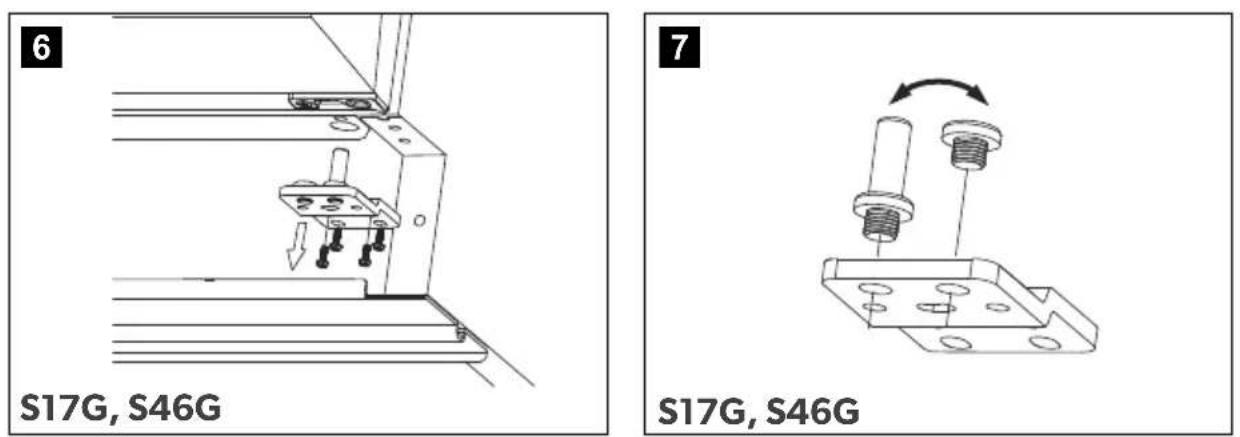

Az ajtópántot az itt leírtaknak megfelelően cserélje: 5. ábra, 3. oldal – 11. ábra, 4. oldal.
Az ajtófogantyút a másik oldalra az itt leírtaknak megfelelően cserélje: 18. ábra, 5. oldal – 19. ábra, 5. oldal.

S118G

Az ajtópántot az itt leírtaknak megfelelően cserélje: 12. ábra, 4. oldal–15. ábra, 4. oldal.
Az ajtófogantyút a másik oldalra az itt leírtaknak megfelelően cserélje: 18. ábra, 5. oldal – 19. ábra, 5. oldal.

ST198D

Az ajtópántot az itt leírtaknak megfelelően cserélje: 12. ábra, 4. oldal – 15. ábra, 4. oldal.
Ennek során fordítsa el az ajtót 180°-kal.

▶Szerelje fel a zárómágnest az ellenkező oldalon.

S24G

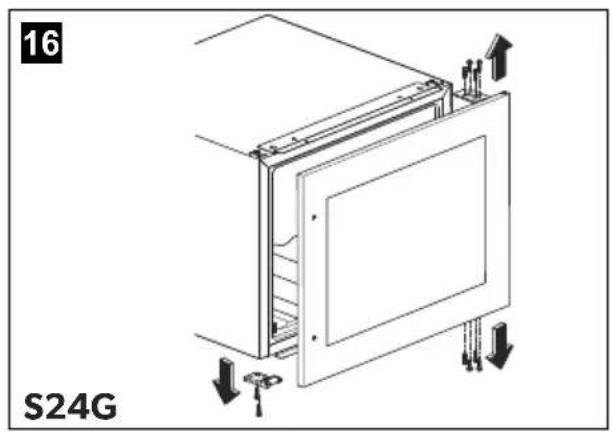

Az ajtópántot az itt leírtaknak megfelelően cserélje: 16. ábra, 5. oldal – 17. ábra, 5. oldal. Ennek során fordítsa el az ajtót 180°-kal.

7.4 Megjegyzések az elektromos csatlakozáshoz

FIGYELEM!

A készüléket a szállítást követően az áramhálózatra való rácsatlakozás előtt legalább 2 óráig hagyja függőlegesen állni. Ellenkező esetben a hűtőrendszer üzemzavara következhet be.

A készülék csatlakoztatása során vegye figyelembe a következő megjegyzéseket:

• A készüléket 15 A-es biztosítékkal ellátott áramkörre csatlakoztassa.
- Hasonlítsa össze a feszültségadatokat a típustáblán a rendelkezésre álló energiaellátással.
- Hosszabbítókábel használata esetén annak meg kell felelnie a készülék értékeinek, lásd „Műszaki adatok” fej., 406. oldal.
- Ne használjon olyan hosszabbítókábelt vagy többszörös dugaszolóaljzatot (elosztót), amely kapcsolóval kikapcsolható.
- A kábelt a készülék mögött biztosítani kell és nem feküdhet vagy lóghat védtelenül a készülék körül.

8 A készülék használata

8.1 Palackok tárolása

FIGYELEM!

Feltétlenül használja az erősített raktárpolcokat (tartozék), ha egymásra szeretné helyezni a palackokat.

Megjegyzések a használathoz:

• Kizárólag bor tárolható, zárt és még bontatlan borospalackokban.
  • Ne terhelje túl a készüléket.
  • A palackok célszerű tárolási módjára itt láthatók példák: 22. ábra, 6. oldal.
• Ne takarja le a fiókokat alumíniumfóliával vagy más tárgyakkal, mert azok a levegő keringését akadályozzák.
• Ha a készülék hosszabb ideig üresen áll, akkor válassza le a azt a hálózatról és alaposan takarítsa ki. A légmozgás lehetővé tétele érdekében hagyja az ajtót kissé nyitva, mert így megakadályozható a vízlecsapódás, penészesedés és szagképződés.
• Áramkimaradás után vagy ha a készülék ki volt kapcsolva, várjon legalább 3 – 5 percet a készülék újrabekapcsolásáig.

A következő változatok lehetségesek:

• S17G:

• polcokkal (23. ábra A, 7. oldal)
• raktárpolcokkal (tartozék) (23. ábra B, 7. oldal)

S24G:

• 3 polccal (24. ábra A, 7. oldal)
• 2 polccal (24. ábra B, 7. oldal)

S46G:

• polcokkal (25. ábra A, 7. oldal)
• raktárpolcokkal (tartozék) (25. ábra B, 7. oldal)

• S118G:

• polcokkal (26. ábra A, 8. oldal)
• raktárpolcokkal (tartozék) (26. ábra B, 8. oldal)

• ST198D: (27. ábra, 8. oldal)

8.2 Energiatakarékossági tippek

• Ne nyissa ki a készüléket a szükségesnél gyakrabban.
• Ne hagyja nyitva az ajtót a szükségesnél hosszabb ideig!
• Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.

8.3 A készülék használata

Rövid útmutató

Funkció A gombok megérintése
Készülék bekapcsolása	>5s
Készülék kikapcsolása	>5s
Gombreteszelés megszüntetése	+ + 5s
Egység átállítása (°C / °F)	- >5s
Megfelelő hőmérsékletzóna beállított hőmérsékletének megjelenítése	+ vagy 1s
Megfelelő hőmérsékletzóna hőmérsékletének növelése 1 °C-kal vagy 1 °F-kal	+ <1s
Megfelelő hőmérsékletzóna hőmérsékletének csökkentése 1 °C-kal vagy 1 °F-kal	- <1s
Ventilátor kikapcsolása (csöndes üzem)	+ >5s
Ventilátor bekapcsolása (dinamikus hűtés)	- >5s
Belső világítás be- vagy kikapcsolása	- <1s

S118G, ST198D: Gombreteszelés

Ha a gombokat 2 percnél hosszabb ideig nem érintik meg, akkor a gombreteszelés automatikusan aktív lesz.

▶A gombreteszelés megszüntetéséhez érintse meg a(z) és a(z) gombot legalább 5 másodpercig.

Egység beállítása (°C vagy °F)

Kiválaszthatja, hogy a készülék a hőmérsékletet Fahrenheit vagy Celsius fokban jelenítse meg.

▶Ehhez érintse meg a(z) gombot 5 másodpercig.
√ Az egység átállítása megtörténik, a kijelző a másik egységben jeleníti meg a hőmérsékletet.

A hömérséklet beállítása

Az S24G szabályozható hőmérsékletzónával rendelkezik. A hőmérséklet 5 °C és 22 °C (41 °F és 72 °F) között állítható be.

Az S17G, S46G, S118G és ST198G két külön szabályozható hőmérsékletzónával rendelkezik. Mindkét zóna hőmérséklete 5 °C és 22 °C (41 °F és 72 °F) között állítható be.

A 13 °C – 22 °C (55 °F – 72 °F) közötti hőmérsékletű alsó hőmérsékletzóna kiválóan alkalmas fehér- és vörösborok tárolására.

A 5 °C – 13 °C (41 °F – 55 °F) közötti hőmérsékletre beállított felső hőmérsékletzóna pezsgő és fehérbor tárolására alkalmas.

MEGJEGYZÉS

• Az alsó hőmérsékletzóna hőmérsékletének mindig ugyanolyan magasnak vagy magasabbnak kell lennie, mint a felső hőmérsékletzónában lévőnek
• A készülék optimális működéséhez a két zóna közötti hőmérséklet- eltérésnek legalább 4 °C-nak kell lennie.

▶ A hőmérséklet beállításához érintse meg a megfelelő + vagy v gombot.
√ A beállítás során a kijelző villog.
√ A hömérséklet beállítását követően a kijelző a megfelelő hömérsékletzóna pillanatnyi belső hömérsékletét mutatja.

MEGJEGYZÉS

A belső hőmérséklet az első üzembe helyezés során vagy hosszabb leállítás után eltérhet a beállított hőmérséklettől. Az eltérés megszűnéséig a hőmérséklet-kijelző villog. Amikor bizonyos idő elteltével a készülék beltéri hőmérséklete elérte a beállított hőmérsékletet, a hőmérséklet-kijelző folyamatosan világít.

A beállított hőmérséklet ellenőrzése

A beállított hőmérséklet így jeleníthető meg:

▶Érintse meg rövid ideig a(z) vagy gombot.
√A beállított hőmérséklet 5 másodpercig megjelenik a kijelzőn. Ezt követően a kijelző újból az aktuális beltéri hőmérsékletet jeleníti meg.

MEGJEGYZÉS

A készülék a legutolsó hőmérséklet-beállításokat feszültségmegszakadás (áramkimaradás, kapcsolóváltás) esetére tárolja.

Hőmérséklet-felügyelet

A következő esetekben figyelmeztető hang hallatszik és a hőmérséklet-kijelző villog:

• ha egy zóna belső hőmérséklete 5 °C-nál nagyobb mértékben eltér a beállított hőmérséklettől
  • ha a feszültségellátás hosszabb időre megszakadt
  • ha az ajtó nem lett megfelelően bezárva
  • ha az ajtó 60 másodpercnél hosszabb ideig nyitva van.

Ilyen módon a hőmérséklet – a bor minőségét veszélyeztetve – nem eshet vagy nőhet túl nagy mértékben észrevétlenül.

Ha a készülék a beállított hőmérsékletet elérte, akkor a riasztás abbamarad és a hőmérséklet-kijelző villogása megszűnik.

A figyelmeztető hang így kapcsolható ki idő előtt:

▶Érintse meg röviden a(z) gömbot.
√ A hömérséklet-kijelző a beállított hömérséklet eléréséig villog. Ezt követően a kijelző folyamatosan világít és kijelzi, hogy a riasztórendszer újból aktív.

A szabbatüzemmód használata

Ebben az üzemmódban a hőmérséklet-felügyelet kijelzője, belső világítása és figyelmeztető hangja ki van kapcsolva. A hűtés változatlanul működik.

A szabbatüzemmód így kapcsolható be:

▶Érintse meg a(z) 🔒 és -● gombot egyidejűleg legalább 5 másodpercig.

√ A hőmérséklet-kijelző 4-szer villog. A szabbatüzemmód aktív. A szabbatüzemmód 96 óra után automatikusan kikapcsolódik.

A szabbatüzemmód így kapcsolható ki:

▶Érintse meg a(z) és gombot egyidejűleg legalább 5 másodpercig.

√ A hőmérséklet-kijelző 4-szer villog. A szabbatüzemmód nem aktív. A hőmérséklet-felügyelet kijelzője, belső világítása és figyelmeztető hangja be van kapcsolva.

A LED-es belső világítás beállítása

A készülék két különböző világító üzemmóddal rendelkezik:

• Szokványos üzemmód: a belső világítás bekapcsol, ha az ajtó nyitva van.
• Vitrinüzemmód: a belső világítás folyamatosan be van kapcsolva.

A szokványos és a vitrinüzemmód közötti átkapcsolás így történik:

▶Érintse meg röviden a(z) -gombot.

A ventilátor-üzemmód (dinamikus hütésmód, illetve csöndes mód) váltása

A ventilátor alapesetben bekapcsol (dinamikus hűtő üzemmód), hogy a hőmérsékletzóna belsejében egyenletes klíma uralkodjon. A ventilátor automatikus működése szabályozza a nedvességet és a hőmérsékletet. A ventilátor lekapcsolható (csendes üzemmód), ha sikerült elérni a beállított hőmérsékletet.

A következő módon kapcsolhatja be a ventilátort (dinamikus hűtő üzemmód):

▶Érintse meg a(z) gombot hosszan (> 5 másodpercig).
√5 hangjelzés hallatszik. A ventilátor be van kapcsolva (dinamikus hűtő üzemmód).

A következő módon kapcsolhatja ki a ventilátort (csendes üzemmód):

▶Érintse meg a(z) gombot hosszan (> 5 másodpercig).

√3 hangjelzés hallatszik. A ventilátor ki van kapcsolva (csendes üzemmód).

Polcok

A betárolt palackok könnyű eléréséhez a polcok egyharmad részig kihúzhatók. A polcok a túlságos kihúzás megakadályozása érdekében ütközővel vannak ellátva.

▶ Biztosítsa, hogy a görgőcsapágyazású polcok kihúzásánál az ajtó kellő mértékig ki legyen nyitva. Ellenkező esetben az ajtótömítés megsérülhet.

A polcok sínekből való kivételéhez így járjon el (28. ábra, 9. oldal):

Húzza ki a polcot (1) pontosan annyira, hogy a polc kivágásai pontosan a készülék belső oldalán lévő kiszögellések (2) fölött legyenek.

▶Vegye ki a polcot.

A polc behelyezésénél ügyeljen arra, hogy a polcon lévő kivágások a kiszögellések-hez (2) illeszkedjenek.

A vízszint ellenőrzése (nedvességszabályozás)

Rendszeresen ellenőrizze a víztartályban lévő víz szintjét (29. ábra 1, 9. oldal) a legfelső polcon.

▶ Szükség esetén töltse fel a víztartályt 34 részig vízzel és helyezze vissza a legfelső polc rácsára.

Győződjön meg arról, hogy a víztartály biztonságosan, borulástól védve áll-e a rácson.

Az aktívszén-szűrő cseréje

Cserélje ki az aktívszén-szűrőt évente egyszer új szűrőre.

Forgassa el a szüröt (30. ábra 1, 9. oldal) 90°-kal az óramutató járásával egyező vagy ellentétes irányban és vegye le a szüröt.
▶Helyezze be az új szűrőt.
Forgassa el a szüröt 90°-kal az óramutató járásával egyező vagy ellentétes irányban addig, hogy bekattanjon.

8.4 Mi a teendő áramkimaradás vagy távollét esetén?

Áramkimaradás

Rövid áramkimaradások nem különösebben befolyásolják a belső hőmérsékletet, ha az ajtót nem nyitja ki feleslegesen gyakran.

Ha az áramkimaradás hosszabb ideig tart, akkor megfelelő intézkedéseket kell végrehajtani a készülék tartalmának védelme érdekében.

Rövid távollét

Hagyja a készüléket üzemben, ha 3 hétnél rövidebb ideig van távol.

Hosszabb távollét

▶ Ha a készüléket több hónapig nem használja, vegye ki a tartalmát.
▶Kapcsolja ki a készüléket és válassza le a hálózatról.
▶Tisztítsa ki és szárítsa meg alaposan a belső teret.
▶A szagképződés és penészedés megakadályozása érdekében hagyja az ajtót kissé nyitva.

8.5 A készülék áthelyezése

▶Vegye ki a készülékböl a tartalmat.
▶Rögzítse valamennyi polcot ragasztószalaggal.
Csavarja vissza teljesen az állítható magasságú lábakat, hogy azok az áthelyezésnél ne törhessenek le.
▶Ragassza be az ajtót ragasztószalaggal.
▶A készüléket az új helyre csak függőleges helyzetben vigye át.

Kerülje a készülék billenését.

Védje a készülék külsejét takaróval vagy hasonló eszközzel.

9 Üzemzavar megszüntetése

Ha egy üzemzavart nem tud saját maga megszüntetni, akkor forduljon a vevőszolgálathoz (a címeket lásd a hátoldalon).

Hiba Lehetséges ok Megoldás

A készülék nem működik A készülék nincs csatlakoztatva az áramhálózathoz		Csatlakoztassa a készüléket
		A készülék ki van kapcsolva Kapcsolja be a készüléket
		A védőkapcsoló vagy egy biztosíték kioldott	Kapcsolja be a védőkapcsolót, kapcsolja be vagy cserélje ki a biztosítékot
A készülék nem elég hideg	A hőmérséklet nincs megfelelően beállítva	Ellenőrizze a beállított hőmérsékletet
	A környezeti hőmérséklet magasabb hőmérséklet-beállítást tehet szükségessé	Állítsa be a hőmérsékletet magasabbra
	Az ajtó gyakran lett kinyitva Ne nyissa ki az ajtót a szükségesnél gyakrabban
	Az ajtó nem lett megfelelően bezárva	Zárja be megfelelően az ajtót
	Az ajtótömítés nem zár hermetikusan	Ellenőrizze és tisztítsa meg vagy cserélje ki az ajtótömítést
A készülék gyakran kapcsol be és ki	A környezeti hőmérséklet magasabb az átlagosnál	Állítsa a készüléket hűvösebb helyre
	A készülék röviddel korábbanlett új áruval megpakolva	Hagyja a készüléket még egy ideig működni, hogy a beál-lított hőmérsékletet elérje
	Az ajtó gyakran lett kinyitva Ne nyissa ki az ajtót a szükségesnél gyakrabban
	Az ajtó nem lett megfelelően bezárva	Zárja be megfelelően az ajtót
	Az ajtótömítés nem zár hermetikusan	Ellenőrizze és tisztítsameg vagy cserélje ki az ajtótömítést

Hiba Lehetséges ok Megoldás

A világítás nem működik A készülék nincs csatlakoztatva az áramhálózathoz	Csatlakoztassa a készüléket
	A védőkapcsoló vagy egy biztosíték kioldott	Kapcsolja be a védőkapcsolót, kapcsolja be vagy cserélje ki a biztosítékot
	A világítás a kezelőpanelen keresztül lett kikapcsolva	Kapcsolja be a világítást
A készülék remeg A készülék nincs megfelelően beigazítva	Igazítsa a készüléket vízszintesbe az állítható magasságú lábakkal
A készülék zajosnak tűnik A zajokat a hűtőközeg okozhatja, ami normális jelenség. Minden hűtési körfolyamat végén hallhatók a hűtőközeg áramlásából származó zajok. A belső falak hőmérséklet-ingadozások okozta összehúzódása és kitágulása kattogó és roppanó zajokat okozhat
Az ajtó nem zár megfelelően	A készülék nincs megfelelően beigazítva	Igazítsa a készüléket vízszintesbe az állítható magasságú lábakkal
	Az ajtópánt cseréje hibásan történt	Ellenőrizze és szerelje át megfelelően az ajtópántot
	Az ajtótömítés elszennyeződött Tisztítsa meg az ajtótömítést
	A polcok nincsenek megfelelően beszerelve	Ellenőrizze és építse be megfelelően a polcokat
A LED-kijelzőn E1. E2 vagy E7 kiírás jelenik meg.	A készülék beltéri léghőmérsékletének hőmérséklet-érzékelője hibát jelez	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti el.

10 A készülék karbantartása és tisztítása

VIGYÁZAT!

Minden tisztítás és karbantartás előtt húzza ki a csatlakozódugaszt.

FIGYELEM!

• Soha ne tisztítsa a készüléket folyó víz alatt vagy mosogatóvízben. Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a készüléket megsérthetik.
• Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik.

A jobb tisztíthatóság érdekében az összes polc kivehető, lásd „Polcok” fej., 401. oldal.

▶Kapcsolja ki a készüléket és húzza ki a csatlakozódugót.
A belteret mossa ki meleg vízzel és sütőporoldattal. Az oldat körülbelül 2 evőkanál sütőporból és fél liter vízből álljon.
▶A polcokat enyhe szappanoldattal tisztítsa meg.
▶A kezelőpultot csak enyhén nedves ruhával tisztítsa.
▶A készülék külső oldalát enyhén folyékony szappanos meleg vízzel mossa le. Ezt követően törölje át hideg vízzel és szárítsa meg kendővel.

11 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon az illetékes szakkereskedőhöz vagy gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán).

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
  • a reklamáció okát vagy a hibát tartalmazó leírást.

12 Ártalmatlanítás

▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

13 Müszaki adatok

	S17G S24G	S46G
Hőmérséklet-tartomány:	+5 °C – +22 °C
Kategória: 2
Energiahatékonysági osztály:	A	B	A
Energiafogyasztás: 138 kWh	/év 190 kWh/év 145	kWh/év
Klímaosztály:	ST (környezeti hőmérséklet: +16 °C – +38 °C)
Zajkibocsátás: 45 dBA 44 dBA	45 dBA
Méretek (szélesség x mélység x magasság) mm-ben (fogantyúval együtt):	295 × 615 × 820 590 × 608 × 455 595 × 615 × 820
Befogadóképesség (bordói típusú szabványos palackok):	17	24	46
Nettó tömeg:	29 kg	27 kg	50 kg

	S118G ST198D
Hőmérséklet-tartomány:	+5 °C – +22 °C
Kategória: 2
Energiahatékonysági osztály:	B	A+
Energiafogyasztás: 225 kWh/év 135 kWh/év
Klímaosztály:	ST (környezeti hőmérséklet: +16 °C – +38 °C
Zajkibocsátás: 46 dBA 46 dBA
Méretek (szélesség x mélység x magasság) mm-ben (fogantyúval együtt):	595 x 615 x 1810 595 x 615 x 1810
Befogadóképesség (bordói típusú szabványos palackok):	118 198
Töme g :	94 kg	63 kg

Az országverziókra vonatkozó információkat a kiegészítő füzetben találja.

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
