Produkta veids	Akumulatora monitors ar 2,83 collu TFT krāsu skārienekrānu
Zīmols un modelis	Dometic TD283
Izmēri	79 × 100 × 12 mm
Svars	70 g
Elektroenerģijas patēriņš	54 mA (maksimālais fona apgaismojums), 15 mA (gaidīšanas režīms)
Barošana	12 V DC (caur N-BUS sakaru kabeli)
Galvenās funkcijas	Uzlādes stāvokļa (SoC) attēlošana % un aplī, iekšējā akumulatora spriegums (V), strāva (A); lādētāja, saules kontrollera, invertora datu attēlošana; saules vēsture 3 nedēļām; akumulatora temperatūras trauksme; Bluetooth ieslēgšana/izslēgšana; N-BUS tīkla gaidīšanas režīms un izslēgšana
Saderība	N-BUS tīkls (saderīgas Dometic ierīces), TEMPRA akumulatori (TLB 100(F)-150(F)), lādētāji, saules kontrolleri, invertori; lietotne Dometic SunControl (izmantojot Bluetooth)
Saskarnes	Skārienekrāns, N-BUS sakaru kabeļa savienojums, Bluetooth (ieintegrētiem moduļiem)
Pieejamās valodas	Itāļu, Angļu, Vācu, Franču, Spāņu, Nīderlandiešu
Darba temperatūra	-10 līdz 70 °C
Uzstādīšana	Sienas montāža ar montāžas plāksni un skrūvēm (Ø 3 mm), kabeļa caurbraukšana Ø 8 mm. Ieteicama kvalificēta personāla uzstādīšana
Drošība	Neatvērt un nereģistrēt pašam; izmantot tikai ieteiktos piederumus; izvairīties no īssavienojuma un mitruma; ievērot instrukcijas norādījumus
Apkope un tīrīšana	Tīrīt skārienekrānu ar sausu (vai nedaudz mitru) mikrošķiedras drānu; neizmantot abrazīvus līdzekļus, amonjaku vai spirtu; neizsmidzināt šķidrumu tieši
Rezerves daļas un remontējamība	Piederumi: N-BUS savienojuma kabeļi (ref. 9620008182, 9620008462, 9620008275). Remontu veic tikai kvalificēts personāls; likumīgā garantija
Sertifikāti	CE, UK, CA
Piegādes saturs	Ekrāna vāks, montāžas plāksne, skrūves (4), sakaru kabelis (1)

Bieži uzdotie jautājumi - TD283 DOMETIC

Kā uzstādīt Dometic TD283 ekrānu?

Atdaliet montāžas plāksni no vāka, novietojiet to uz virsmas un iezīmējiet caurumus (Ø 3 mm) un kabeļa caurbraukšanu (Ø 8 mm). Izurbiet, izvelciet sakaru kabeli, pieskrūvējiet plāksni, pēc tam pievienojiet kabeli ekrānam un aizspiediet vāku. Izmantojiet N-BUS kabeļus (piederumi), lai pievienotu citas ierīces.

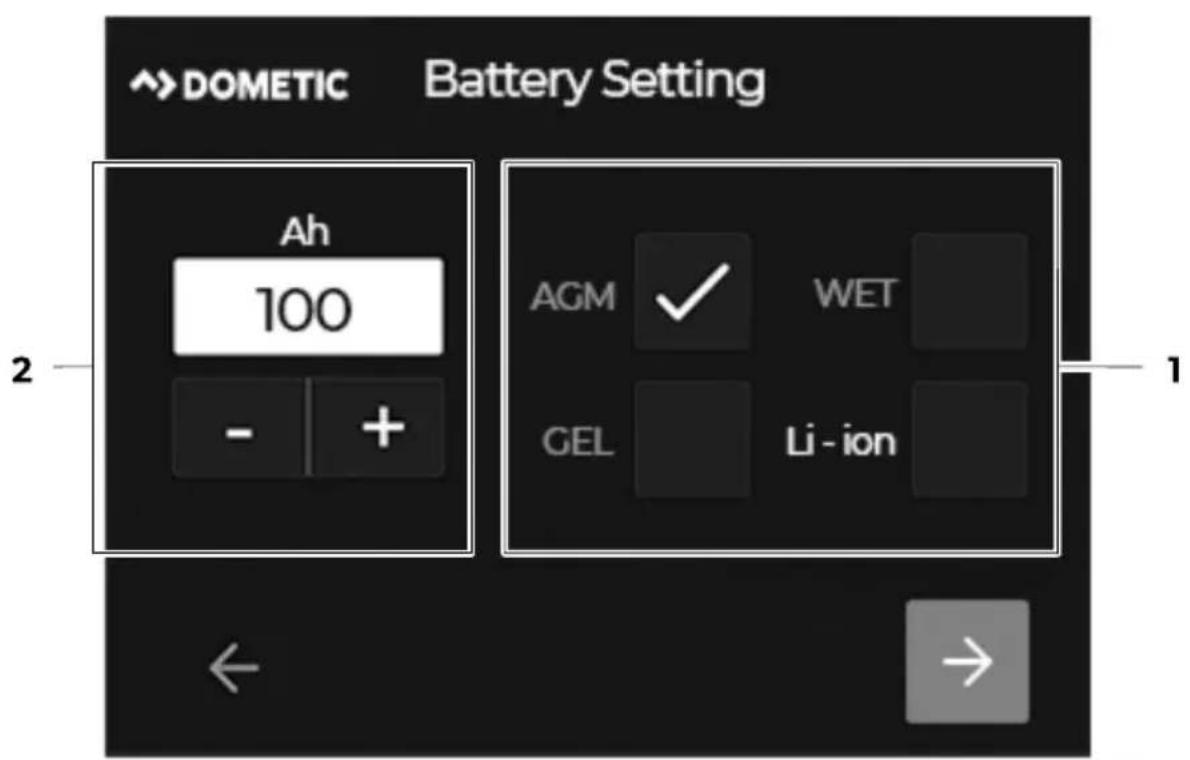

Kā iestatīt akumulatora tipu un nominālo jaudu?

Iet uz iestatījumu izvēlni (Iestatījumi > Akumulators). Ievadiet nominālo jaudu Ah (piem., 100). Atzīmējiet akumulatora tipu: AGM, WET, GEL vai Li-ion. Ja ir pievienots TEMPRA akumulators, šie iestatījumi ir iepriekš noteikti.

Ko nozīmē sarkans punkts uz zvana statusa joslā?

Sarkans punkts uz zvana ikonas norāda, ka N-BUS tīklā ir atklāta kļūda. Nospiediet zvanu, lai parādītu detalizētus kļūdu paziņojumus.

Kā tīrīt skārienekrānu?

Izmantojiet tīru un sausu mikrošķiedras drānu. Veiciet nelielas apļveida kustības. Ja nepieciešams, viegli samitriniet drānu. Nekad neizmantojiet abrazīvus tīrīšanas līdzekļus, amonjaku vai spirtu, un neizsmidziniet šķidrumu tieši uz ekrāna.

Kā aktivizēt N-BUS ierīču Bluetooth funkciju?

Iestatījumu izvēlnē dodieties uz Iestatījumi un atzīmējiet lodziņu blakus Bluetooth. Tas aktivizē visu pievienoto N-BUS ierīču Bluetooth moduļus vienlaikus. Bluetooth simbols statusa joslā iedegas dzeltenā krāsā.

Ko darīt, ja ekrāns neieslēdzas?

Pārbaudiet, vai sakaru kabelis ir pareizi pievienots un nav bojāts. Pārliecinieties, ka iekšējā akumulatora spriegums ir lielāks par 7 V. Ja akumulators ir pārāk vājš, uzlādējiet to. Ja problēma saglabājas, pārbaudiet N-BUS ierīču barošanas kabeļus.

Kā iestatīt ekrāna gaidīšanas režīma aizkavi?

Dodieties uz Iestatījumi > Displejs. Varat iestatīt divus laikus: fona apgaismojuma samazināšanas aizkavi (1 līdz 100 min) un gaidīšanas režīma aizkavi (1 līdz 100 min). Pēc noklusējuma gaidīšana notiek pēc 3 min bez aktivitātes.

Kā iegūt pārskatu par N-BUS tīklam pievienotajām ierīcēm?

Iet uz iestatījumu izvēlni, pēc tam atlasiet BUS. Tiek parādīts visu pievienoto N-BUS ierīču saraksts, un galvenā saskarne ir izcelta zilā krāsā.

Kā izslēgt skaņas signālus?

Iestatījumi > Displejs, noņemiet atzīmi no lodziņa blakus BEEP, lai izslēgtu taustiņu un brīdinājumu skaņas signālus.

Kāda ir atšķirība starp gaidīšanas režīmu un fona apgaismojuma samazināšanas režīmu?

Samazināšanas režīmā fona apgaismojums tiek samazināts (patēriņš uz pusi) pēc regulējama laika. Gaidīšanas režīmā fona apgaismojums ir pilnībā izslēgts un patēriņš samazinās līdz 15 mA. Gaidīšana notiek pēc samazināšanas aizkaves.

LIETOŠANAS INSTRUKCIJA TD283 DOMETIC

Uzstādīšanas un lietošanas rokasgrāmata.... 512

Autortiesības

Lūdzu rūpīgi izlasīt un ņemt vērā visus produkta rokasgrāmatā iekļautos norādījumus, vadlīnijas un brīdinājumus, lai nodrošinātu, ka jūs šo produktu vienmēr uzstādāt, lietojat un apkopjat atbilstoši. Šie norādījumi ir OBLIGĀTI jāsaglabā kopā ar šo produktu.

Lietojot šo produktu, jūs apstiprināt, ka esat rūpīgi izlasījuši visus norādījumus, vadlīnijas un brīdinājumus, un jūs saprotat un piekrītat ievērot šeit izklāstītos noteikumus un nosacījumus. Jūs piekrītat lietot šo produktu tikai tā paredzētajam mērķim un lietojumam saskaņā ar norādījumiem, vadlīnijām un brīdinājumiem, kas izklāstīti šī produkta rokasgrāmatā, kā arī ievērojot visus piemērojamos normatīvos aktus. Šeit izklāstīto norādījumu un brīdinājumu neizlasīšana un neievērošana var izraisīt traumas sev un citiem, vai radīt bojājumus pašam produktam vai apkārt esošam īpašumam. Informācija šajā produkta rokasgrāmatā, tajā skaitā norādījumi, vadlīnijas, brīdinājumi un saistītā dokumentācija, var tikt mainīta un papildināta. Lai iegūtu jaunāko informāciju par produktu, apmeklējiet vietni documents.dometic.com.

2 Simbolu skaidrojums

ESIET PIESARDZĪGI!

Apzīmē bīstamu situāciju, kas var izraisīt vieglus vai vidēji smagus savainojumus, ja netiks novērsta.

ŅEMIET VĒRĀ!

Apzīmē bīstamu situāciju, kas var izraisīt materiālu kaitējumu, ja netiks novērsta.

PIEZĪME Papildu informācija produkta lietošanai.

3 Drošības norādes

Vispārīga drošība

ESIET PIESARDZĪGI! Nāvējoša elektrošoka risks

• Nelietojiet ierīci, ja tai ir redzami bojājumi.
• Uzticiet šīs ierīces remontu tikai kvalificētam personālam. Nepareizs remonts var izraisīt nopietnu apdraudējumu.
• Neatvienojiet vadus, kamēr ierīce tiek izmantota.
• Izmantojiet tikai ražotāja apstiprinātus piederumus.
• Aizliegts jebkādā veidā modificēt vai pielāgot jebkuras no daļām.

ESIET PIESARDZĪGI! Apdraudējums veselībai

• Elektroierīces nav rotaļlietas! Vienmēr glabājiet un izmantojiet ierīci maziem bērniem nepieejamā vietā.
• Bērni jāuzrauga, lai nepieļautu, ka tie spēlējas ar ierīci.
• Bērni drīkst tīrīt ierīci un veikt tās apkopi tikai pieaugušo uzraudzībā.

ŅEMIET VĒRĀ! Bojājumu risks

• Nodrošiniet, ka citi priekšmeti ierīces savienojuma vietā nevar izraisīt īssavienojumu.
• Neizmantojiet ierīci mitrā vidē un negremdējiet to nekāda veida šķidrumā. Glabājiet sausā vietā.

Uzstādiet ierīci droši

ESIET PIESARDZĪGI! Nāvējoša elektrošoka risks

• Ierīci atļauts uzstādīt vai noņemt tikai kvalificētiem speciālistiem.
• Saspiesti vadi var izraisīt vidēji nopietnas traumas.

Novietojiet vadus tā, lai durvis vai transportlīdzekļa pārsegs nevarētu tos sabojāt.

Izmantojiet cauruļvadus vai kabeļu kanālus, ja nepieciešams izvilkt vadus cauri metāla paneļiem vai citiem paneļiem ar asām malām.

Vadi nedrīkst būt izvietoti pārlieku vaļīgi vai ļoti savērpušies.

Nevelciet aiz vadiem.

ESIET PIESARDZĪGI! Traumu risks

Novietojiet ierīci tā, lai visi vadi būtu pareizi nostiprināti un aiz tiem nevarētu aizkerties.

ŅEMIET VĒRĀ! Bojājumu risks

• Nenovietojiet ierīci karstuma avotu tuvumā (sildītāji, tieši saules stari, gāzes plītis u. c.).
• Uzstādiet ierīci sausā vietā, kur to nevar apšļakstīt.
• Pirms iedarbināšanas pārliecinieties, ka barošanas avota spriegums atbilst datu plāksnītē norādītajam.

PIEZĪME: Pievienojot ar N-BUS izmantojamas ierīces, izmantojiet N-BUS savienojuma kabeļus.

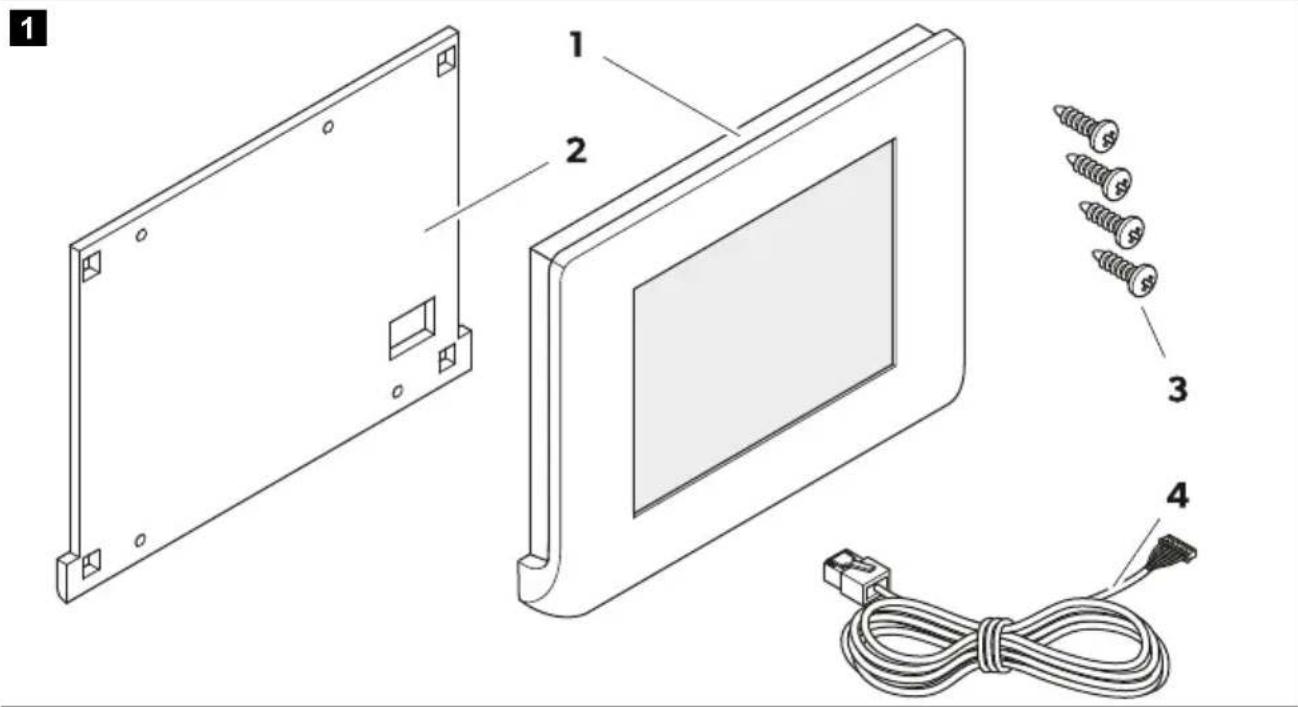

4 Komplektācija

Poz. Nosaukums Daudzums

1 Ekrāna väks 1

2 Montāžas plāksne 1

3 Skrūves 4

4 Sakaru vads 1

5 Papildu piederumi

Nosaukums Atsauces numurs

Dometic NDS BC10M (N-BUS savienojuma kabelis 10 m,) 9620008182

Dometic NDS BC06M (N-BUS savienojuma kabelis 6 m,) 9620008462

Dometic NDS BC03M (N-BUS savienojuma kabelis 3 m,) 9620008275

6 Paredzētais izmantošanas mērķis

Ekrāns ir paredzēts kā akumulatora monitors, lai parādītu un uzraudzītu ar N-BUS izmantojamo transportlīdzekļu akumulatoru pašreizējo uzlādes stāvokli, spriegumu un strāvu, kā arī lai kontrolētu ar N-BUS izmantojamās ierīces tīklā.

Šis ekrāns ir piemērots tālāk norādītajiem izmantošanas veidiem.

• Uzstādīšana atpūtas transportlīdzekļos, laivās un kravas automašīnās
• Savienojums ar transportlīdzekļa akumulatoru TEMPRA (TLB 100(F)-150(F))
• Pievienošanai akumulatoru lādētājiem, saules enerģijas lādētājiem un strāvas pārveidotājiem • Stacionāram vai mobilam lietojumam
• Lietošanai telpās

Šis ekrāns nav piemērots šādām vajadzībām:

• Savienošanai ar elektrotīklu • Lietošanai ārpus telpām

Šis produkts ir piemērots tikai paredzētajam mērķim un lietojumam saskaņā ar šo instrukciju.

Šajā rokasgrāmatā ir sniegta informācija, kas nepieciešama pareizai produkta uzstādīšanai un/vai lietošanai. Nekvalitatīva uzstādīšana un/vai nepareiza lietošana vai apkope izraisīs neatbilstošu darbību un iespējamus bojājumus.

Ražotājs neuzņemas atbildību par savainojumiem vai produkta bojājumiem, kas radušies šādu iemeslu dēļ:

• nepareiza uzstādīšana, montāža vai pievienošana, tostarp pārmērīgs spriegums;
• nepareiza apkope vai tādu neoriģinālo rezerves daļu, kuras nav piegādājis ražotājs, lietošana;
• produkta modifikācijas, kuras ražotājs nav nepārprotami apstiprinājis;
• lietošana citiem mērķiem, kas nav aprakstīti šajā rokasgrāmatā.

Dometic patur tiesības mainīt produkta ārējo izskatu un specifikācijas.

7 Tehniskais apraksts

Displejam ir skārienekrāns, un to var izmantot ar 12 V=spriegumu.

Displejs ir saderīgs ar Dometic lietotnēm mobilajām ierīcēm, piemēram, SunControl lietotni (tikai tad, ja Bluetooth ierīce ir pieslēgta N-BUS tīklam).

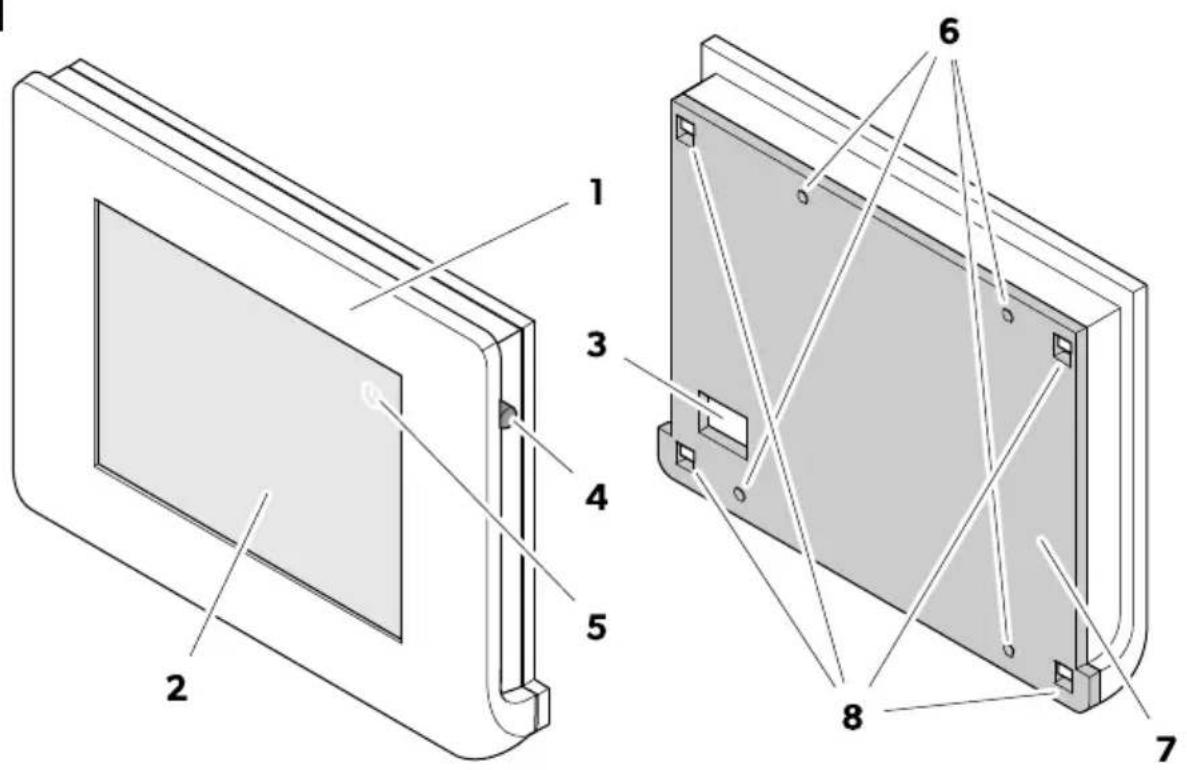

Detalas

2

1 Ekrāna vāks

2 Skārienekrāns

3 Sakaru vada savienojums

4 Strāvas slēdzis

5 leslēgšanas/izslēgšanas poga

6 Montāžas caurumi

7 Montāžas plāksne

8 Stiprinājuma caurumi

Skārienekrāns

3

Poz. Detaja Apraksts

1 Statusa josla	Parāda pieslēgto N-BUS ieriču aktīvas funkcijas (Bluetooth), laiku un paziņojumus (klūdu ziņojumus).
		Pieslēgto N-BUS ieriču Bluetooth funkcijaledegas dzeltenā krāsā, tiklīdz ir aktivizēta pievienoto N-BUS ieriču Bluetooth funkcija.
		Kļūdu indikatoriSarkans punkts uz zvana norāda, ka ir konstatēta klūda. Klūdu ziņojumus var izsaukt, nospiežot zvanu.
		leslēgšanas/izslēgšanas pogaIzslēdz ekrānu un visas ar N-BUS izmantojamās ierīces tīklā.
2 Izvēlnes ekrāns	Dinamiskais ekrāns atlasītajā izvēlnē parāda svarīgākos datus par ierīcēm, kas pieslēgtas N-BUS.Kā sākuma ekrāns tiek parādīta galvenā izvēlne.
		Akumulatora simbola mirgošana norāda, ka dzīvojamās zonas akumulators tiek uzlādēts.

Poz. Detala Apraksts

3 Izvēļņu josla	Izmantojot izvēļņu joslu, var izvēlēties galveno un iestatījumu izvēlni, kā arī pie-vienoto ieriču izvēlnes.Pašlaik pievienoto ieriču izvēlne ir parādīta baltā krāsā, aktīvo ieriču izvēlne (ar statusu "leslēgts") ir parādīta dzeltenā krāsā un nepievienoto ieriču izvēlne ir pelēkota. Pelēkotās izvēlnes nevar izvēlēties.
		Galvenā izvēlne
		lestatijumu izvēlne
		Saules energijas lādētāja izvēlne
		Akumulatora lādētāja izvēlne
		Dzīvojamās zonas akumulatora izvēlne
		Strāvas pārveidotāja izvēlne

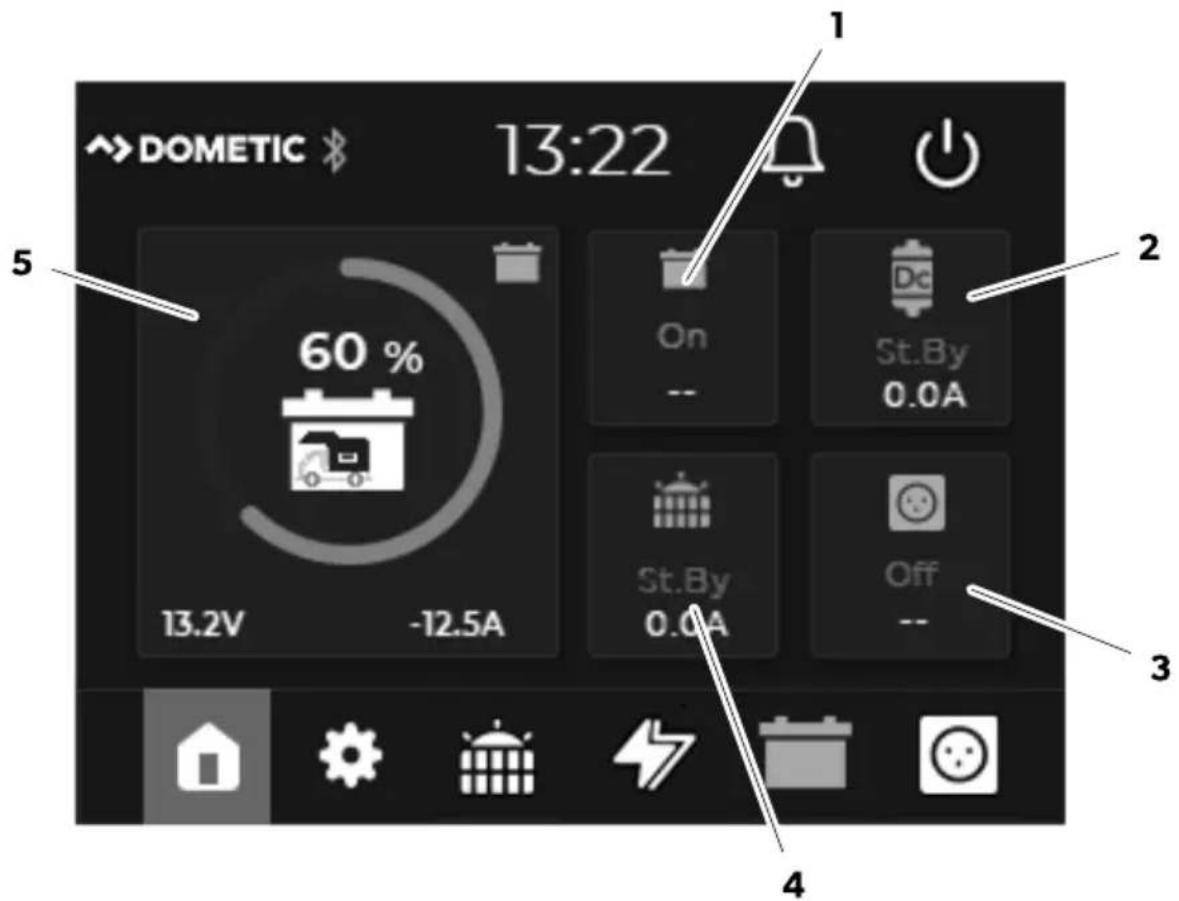

Galvenā izvēlne

4

Poz. Apraksts

1	Dzīvojamās zonas akumulatora status (ieslēgts/izslēgts)Dzīvojamās zonas akumulatora spriegums (V)
2	Akumulatora lādētāja status (gaidstāve / telpiskais lādiņš / absorbcija / mainīgs spriegums / izslēgts)Barošana (A) no akumulatora lādētāja
3	Strāvas pārveidotāja status (ieslēgts/izslēgts)Strāvas pārveidotāja izejas spriegums (V)
4	Saules energijas lādētāja status (gaidstāve / MPPT / absorbcija / mainīgs spriegums / izslēgts)Barošanas avots (A) no saules energijas lādētāja
5	Dzīvojamās zonas akumulatora uzlādes stāvoklis (SoC, apla diagramma ar 25 % soli) ar strāvas vērtībām spriegumam (V) un strāvai (A)*Piezīme.Ja TEMPRA akumulators (TLB 100(F)-150(F)) ir pievienots N-BUS tīklam, SoC tiek parādīts ar 5 % soliem

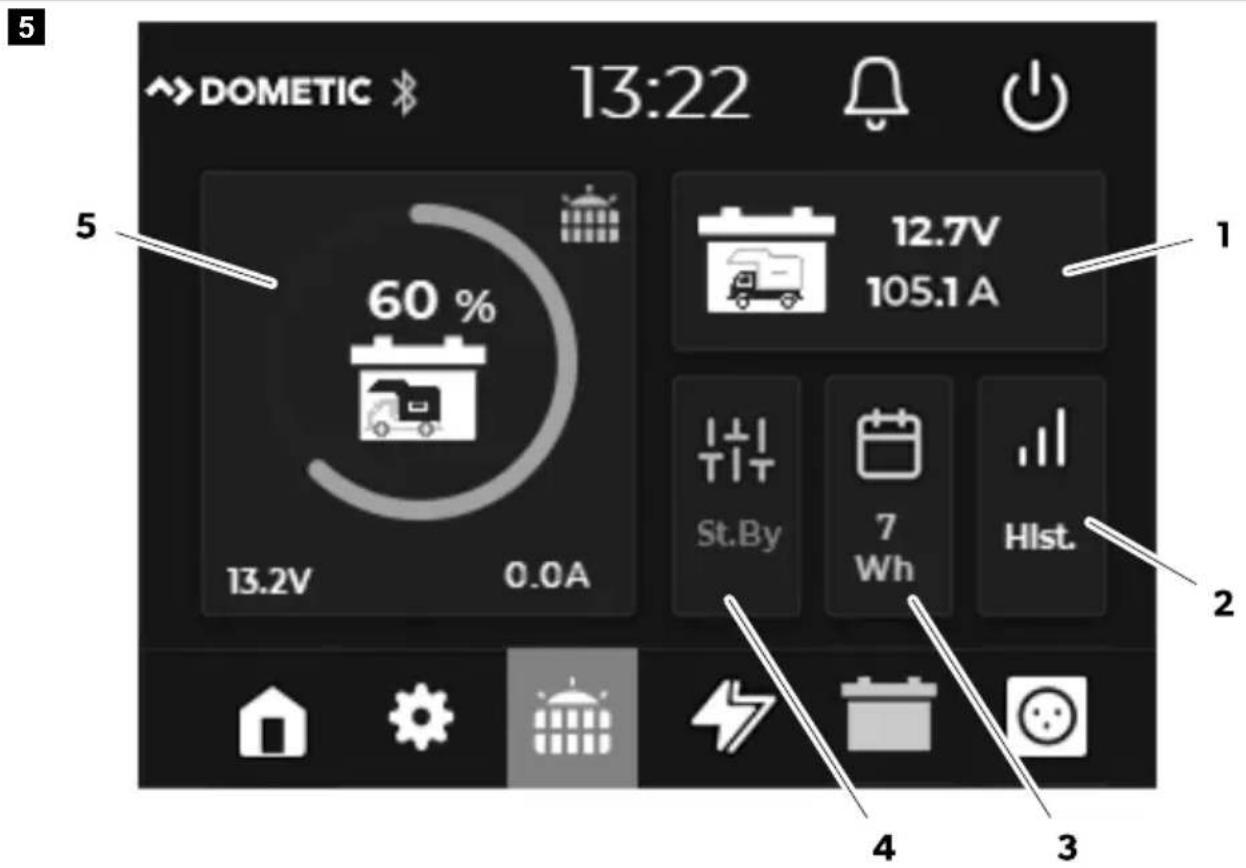

Saules enerģijas lādētāja izvēlne

Poz. Apraksts

1 Palaišanas akumulatora sprieguma pašreizėjā vērtība (V)
2	Atveriet Hist. , lai skatītu pārskatu par pēdējo 3 nedēļu laikā nodrošināto saules energijju.
3 Pievienoto saules paneļu diennakts izstrāde (Wh)
4 Saules energijas lādētāja statuss (gaidstāve / MPPT / absorbcija / mainīgs spriegums / izslēgts)
5	Dzīvojamās zonas akumulatora uzlādes stāvoklis (SoC, apļa diagramma ar 25 % soli) ar strāvas vērtībām spriegumam (V) un strāvai (A)*Piezīme.Ja TEMPRA akumulators (TLB 100(F)-150(F)) ir pievienots N-BUS tīklam, SoC tiek parādīts ar 5 % soļiem
	(Skaitlis netiek parādīts) Viena saules energijas moduļa ieeja ir pievienota
	Divas saules energijas moduļa ieejas ir pievienotas un aktīvas

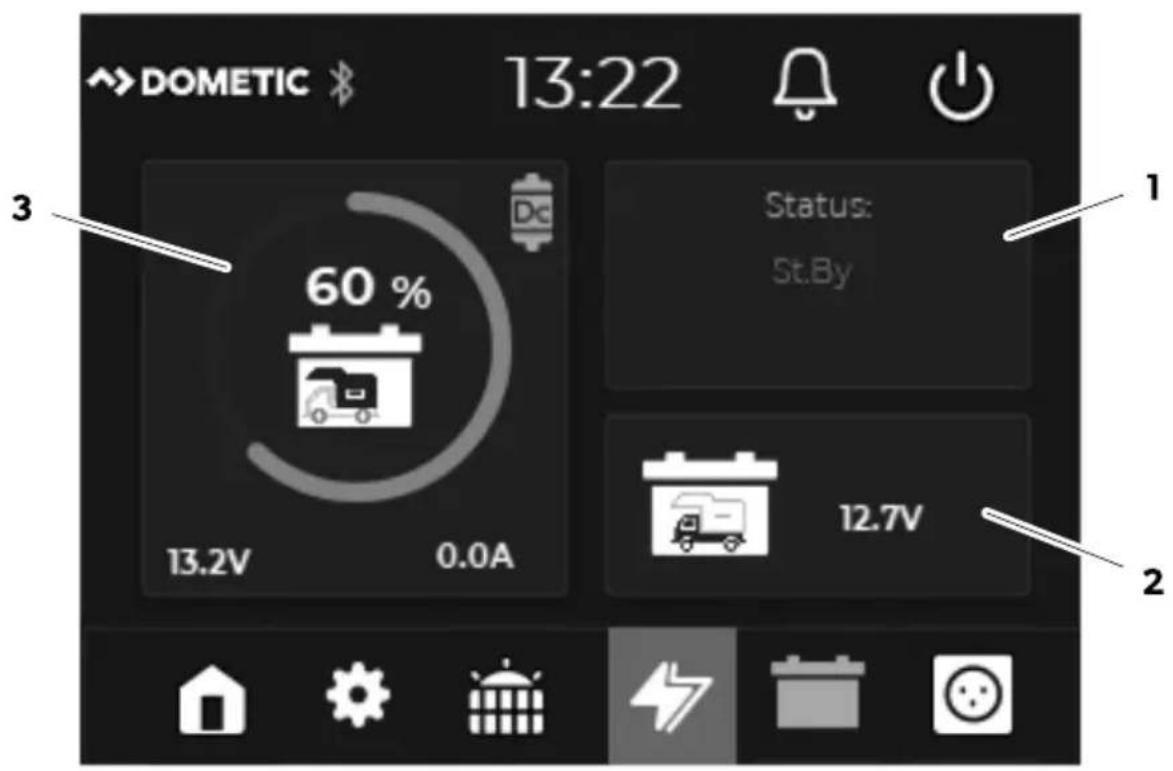

Akumulatora lādētāja izvēlne

6

Poz. Apraksts

1 Akumulatora lādētāja statuss (gaidstāve / telpiskais lādiņš / absorbcija / mainīgs spriegums / izslēgts)

2 Palaišanas akumulatora spriegums (V)

3 Dzīvojamās zonas akumulatora uzlādes stāvoklis (SoC, apļa diagramma ar 25 % soli) ar strāvas vērtībām spriegumam (V) un strāvai (A)

* Piezīme. Ja TEMPRA akumulators (TLB 100(F)-150(F)) ir pievienots N-BUS tīklam, SoC tiek parādīts ar 5 % soliem

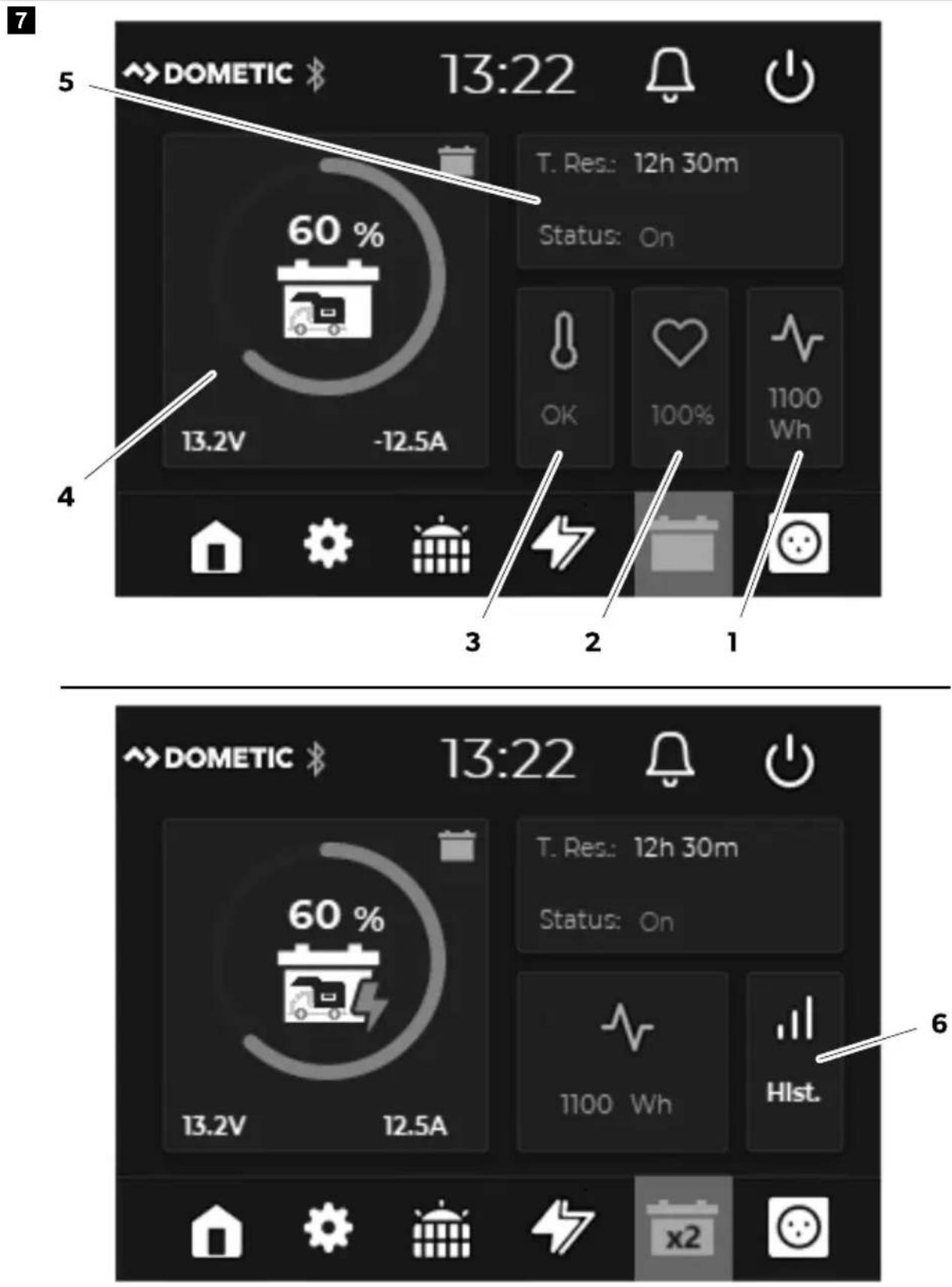

Dzīvojamās zonas akumulatora izvēlne

Poz. Apraksts

1 Akumulatora kapacitāte, Wh

2 Akumulatora stāvoklis (darbspējas stāvoklis (SoH), %)

3

Akumulatora temperatūras analīze

• OK: Temperatūra atļautajā diapazonā • Hi: Augsta temperatūra • Zema: Zema temperatūra

Trauksme, ja temperatūra sasniedz kritisko diapazonu

4 Dzīvojamās zonas akumulatora uzlādes stāvoklis (%) ar strāvas vērtībām spriegumam (V) un strāvai (A)

5 Dzīvojamās zonas akumulatora statuss (ieslēgts/izslēgts) un laiks līdz pilnīgai uzlādei/izlādei

6

Ja N-BUS tīklā ir pievienots vairāk nekā viens akumulators:

Atveriet Hist., lai iegūtu pārskatu par atsevišķu akumulatoru stāvokli un akumulatora temperatūru līdz pat 4 akumulatoriem tīklā.

N-BUS tīklam ir pievienots vairāk nekā viens akumulators

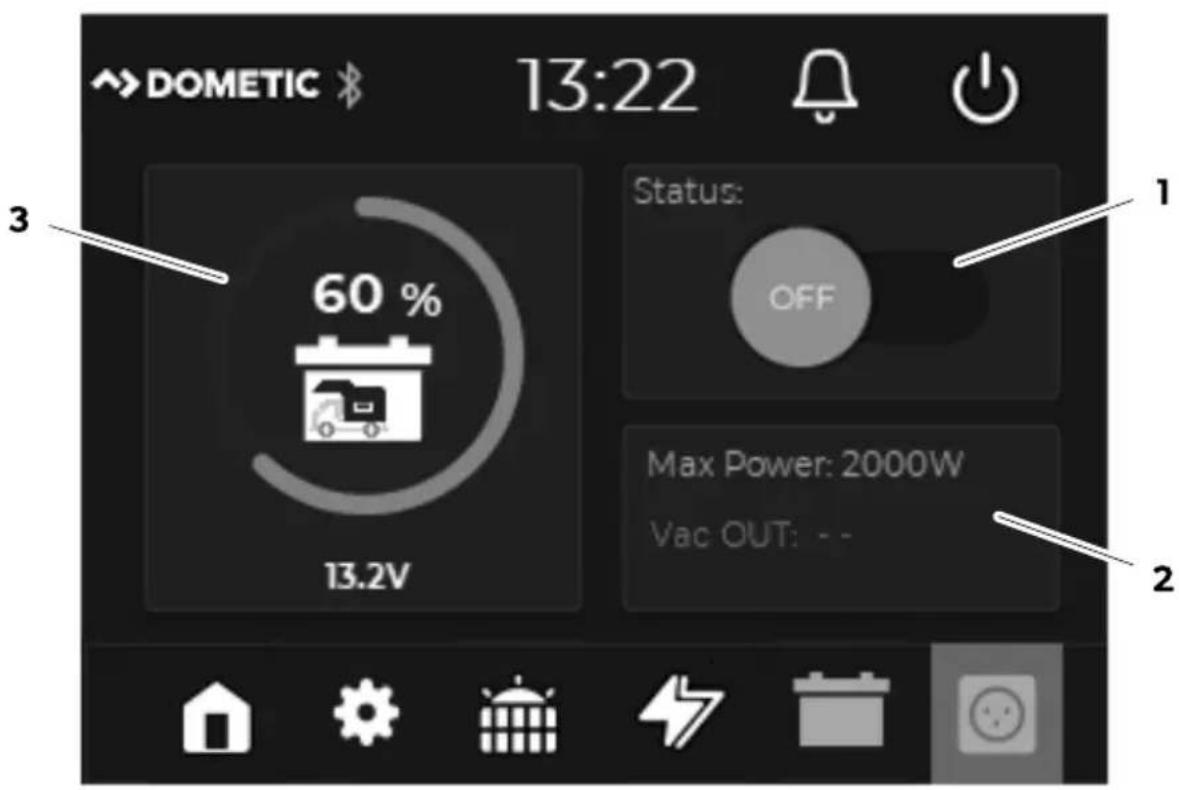

Strāvas pārveidotāja izvēlne

8

Poz. Apraksts

1 Strāvas pārveidotāja statuss (ieslēgts/izslēgts)

Poz. Apraksts

2 Maksimālā pārsprieguma jauda (W) un strāvas izejas spriegums 3 Dzīvojamās zonas akumulatora uzlādes stāvoklis (%) ar strāvas vērtību spriegumam (V)

8 Uzstādīšana

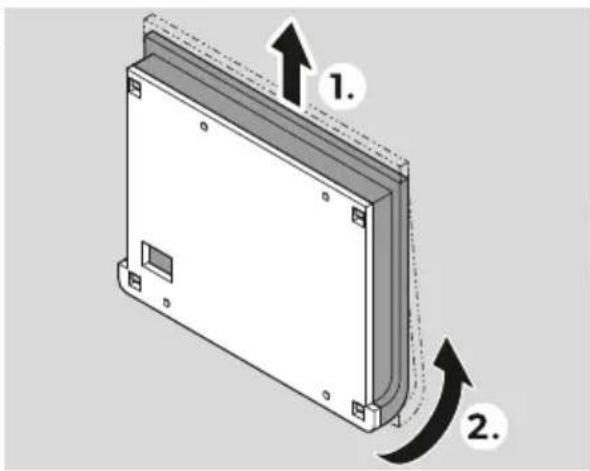

Ekrāna montāža

9

1. Atvienojiet montāžas plāksni no ekrāna vāka.
2. Novietojiet montāžas plāksni uz montāžas virsmas un atzīmējiet montāžas caurumus un sakaru kabeļa savienojumu.
3. Atzīmētajos punktos izurbiet montāžas caurumus montāžas plāksnē (∅ 3 mm) un atveri sakaru kabeļa pievienošanai (∅ 8 mm).
4. Izvietojiet sakaru kabeli caur sakaru kabeļa savienojuma vietu un sagatavoto caurumu montāžas virsmā.
5. Pieskrūvējiet montāžas plāksni pie uzstādīšanas virsmas.

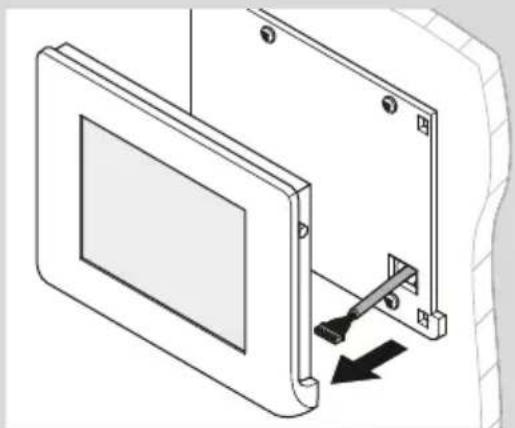

Ekrāna pievienošana

10

1. Pievienojiet savienojuma kabeli pie ekrāna.
2. Piestipriniet ekrāna vāku pie montāžas plāksnes.

N-BUS ierīču pievienošana

PIEZĪME: Pievienojot ar N-BUS lietojamās ierīces, izmantojiet N-BUS savienojuma kabeļus (piederumus).

9 Ekspluatācija

Displeja iestatīšana

Kad ierīce ir ieslēgta pirmo reizi, automātiski tiek sākta sākotnējā iestatīšana, iestatot valodu, datumu, laiku un izmantotā akumulatora veidu (plašāku informāciju par atsevišķiem iestatījumiem skatiet attiecīgajā nodaļā).

Iestatījumus var izlaist un jebkurā laikā rediģēt vai mainīt iestatījumu izvēlnē.

PIEZĪME Lai ekrāns pareizi darbotos, izmantotais akumulatora tips, nominālā jauda un atbilstošais uzlādes profils ir jāiestata pašlaik pievienotajam dzīvojamās zonas akumulatoram (skat. nodaļu Akumulatora pamatiestatījumu veikšana lpp. 529).

Ekrāna izmantošana

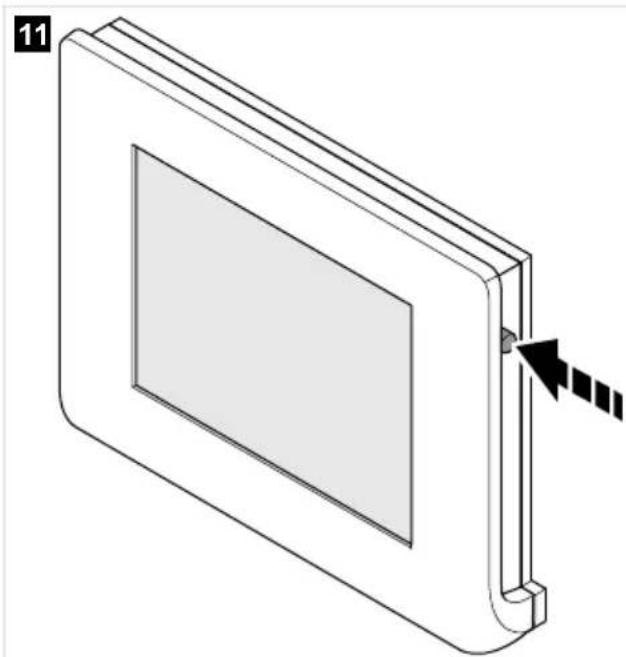

Ekrāna ieslēgšana

Nospiediet ieslēgšanas/izslēgšanas slēdzi vai pieskarieties skārienekrānam, lai ieslēgtu ekrānu (att. lpp. 526).

Ekrāna pārslēgšana gaidstāves režīmā

PIEZĪME

Pēc noklusējuma displejs automātiski pārslēdzas gaidstāves režīmā tad, kad 3 min nav veikta nekāda darbība.

Noklusējuma iestatījumu var pielāgot (skat. nodaļu Gaidstāves laika iestatīšana lpp. 528).

Nospiediet ieslēgšanas/izslēgšanas slēdzi, lai pārslēgtu ekrānu gaidstāves režīmā (att. 11 lpp. 526).

Ar N-BUS izmantojamo, tīklā esošo ierīču ieslēgšana un izslēgšana

PIEZĪME Ekrānu var izmantot, lai aktivizētu un deaktivizētu visas ar N-BUS izmantojamās ierīces tīklā.

Pieskarieties ieslēgšanas/izslēgšanas pogai vismaz 3 s (att. 12 lpp. 527), lai izslēgtu ekrānu un visas ar N-BUS izmantojamās ierīces tīklā.

Nospiediet ieslēgšanas/izslēgšanas slēdzi, lai ieslēgtu ekrānu un visas ar N-BUS izmantojamās ierīces tīklā (att. 11 lpp. 526).

Vērtību iestatīšana

Atlasiet - vai +, lai samazinātu vai palielinātu vērtības.

Virzīšanās caur izvēlnēm

Atlasiet ← vai →, lai pārvietotos uz priekšu vai atpakaļ izvēlnēs.

Atlasiet, lai atgrieztos galvenajā izvēlnē.

Pievienoto ierīču Bluetooth funkcijas aktivizēšana vai deaktivizēšana

Ekrānu var izmantot, lai kontrolētu pievienoto N-BUS ierīču Bluetooth moduļus.

PIEZĪME

• Pārliecinieties, ka pievienotajām kontrolējamām ierīcēm ir Bluetooth funkcija.
• Visu pievienoto N-BUS ierīču Bluetooth moduļi tiek kontrolēti vienlaicīgi. Nevar izvēlēties konkrētas ierīces.
• Atlasiet, lai atvērtu iestatījumu izvēlni.
• Atzīmējiet vai notīriet izvēles rūtiņu blakus Bluetooth, lai aktivizētu vai deaktivizētu pievienoto N-BUS ierīču Bluetooth funkciju.

Tiklīdz ir aktivizēta Bluetooth funkcija, simbols statusa joslā iedegas dzeltenā krāsā.

Pievienoto N-BUS ierīču pārskata atvēršana

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet BUS. Tiek parādīts pievienoto N-BUS ierīču saraksts. Galvenais interfeiss ir iezīmēts zilā krāsā.

Iestatījumu veikšana

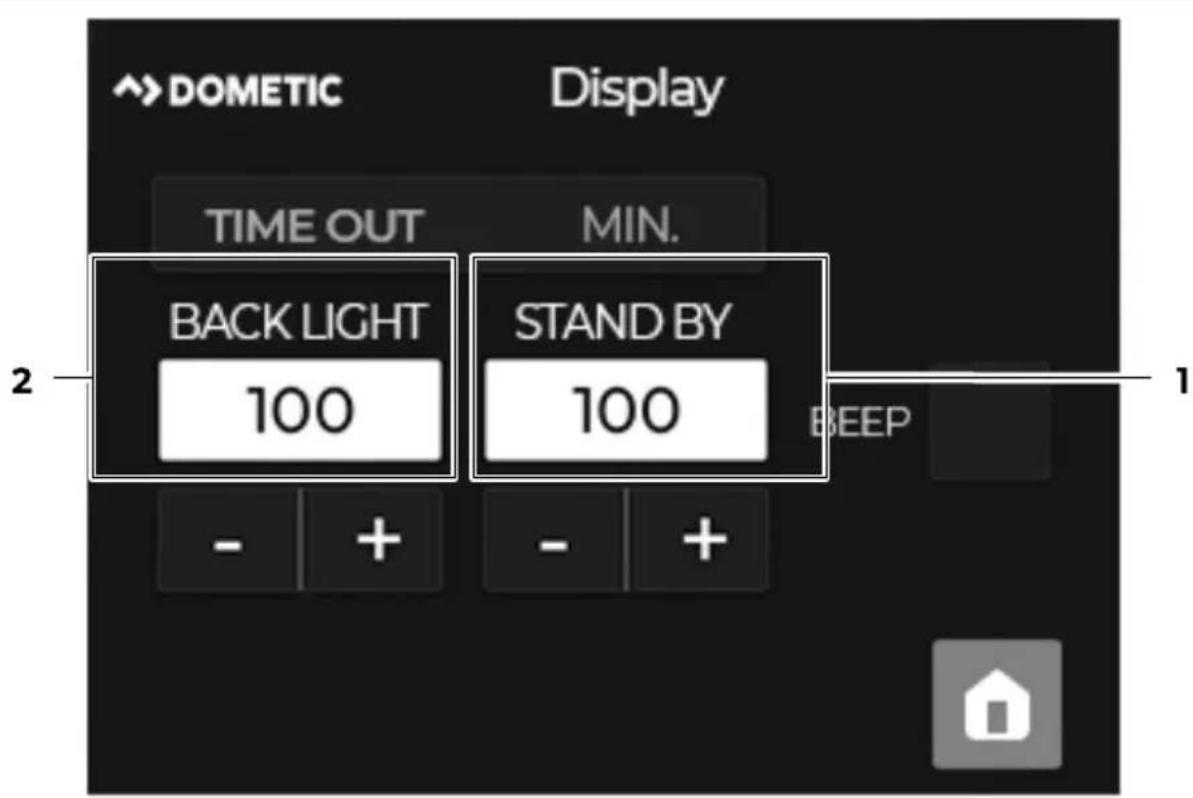

Gaidstāves laika iestatīšana

13

PIEZĪME: Pēc noklusējuma displejs automātiski pārslēdzas gaidstāves režīmā tad, kad 3 minūtes nav veikta nekāda darbība.

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Display.
3. Iestatiet laika vērtību no 1 līdz 100 (minūtēs), norādot laiku, pēc kura paiešanas fona apgaismojums jāsamazina (2).

Kad fona apgaismojums ir aptumšots, ekrāna enerģijas patēriņš tiek samazināts līdz pusei no enerģijas patēriņa pilna spilgtuma apstākļos (skat. nodaļu Tehniskie dati lpp. 533).

1. Iestatiet laika vērtību no 1 līdz 100 (minūtēs), norādot laiku, pēc kura paiešanas ekrāns automātiski pārslēdzas gaidstāves režīmā (1).

Gaidstāves režīmā ekrāna apgaismojums ir pilnībā izslēgts un displeja enerģijas patēriņš ir samazināts līdz 15 mA (skat. nodaļu Tehniskie dati, 533. lpp.).

Pogu un brīdinājuma signāla toņu iestatīšana

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Display.
3. Atzīmējiet vai notīriet izvēles rūtiņu blakus BEEP, lai aktivizētu vai deaktivizētu skaņas signālu (skat. att. 13, 528. lpp.).

Klusā režīma iestatīšana

Ieslēdzot kluso režīmu, tiek izslēgts pievienoto N-BUS ierīču ventilators (ja tāds ir) un ierīces uzlādējas ar samazinātu jaudu, lai novērstu pārkaršanu.

PIEZĪME: Šis iestatījums ir pieejams tikai tad, ja N-BUS tīklā ir pievienots vismaz viens ar N-BUS izmantojams akumulatora lādētājs vai saules enerģijas lādētājs.

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atzīmējiet vai notīriet izvēles rūtiņu blakus Silent Mode, lai aktivizētu vai deaktivizētu klusuma režīmu.

Datuma un laika iestatīšana

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Date&Time.
3. Datums: ievadiet datumu, mēnesi un gadu.
4. Laiks: ievadiet stundas un minūtes.

Valodas iestatīšana

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Language.
3. Atzīmējiet izvēles rūtiņu blakus vēlamajai valodai, lai izvēlētos valodu.

Ir pieejamas šādas valodas:

• Itāļu - Angļu • Vācu • Franču - Spāņu • Nīderlandiešu

Akumulatora pamatiestatījumu veikšana

Lai ekrāns darbotos pareizi, jābūt iestatītam pašreiz izmantotajam akumulatora tipam, nominālajai jaudai un atbilstošajam uzlādes profilam pašlaik pievienotajam dzīvojamās zonas akumulatoram.

PIEZĪME Ja TEMPRA akumulators (TLB 100(F)-150 (F)) ir pievienots kā dzīvojamās zonas akumulators, šie iestatījumi ir iepriekš definēti un tos nevar mainīt.

Akumulatora tipa un nominālās kapacitātes iestatīšana

14

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Battery.
3. Ievadiet dzīvojamās zonas akumulatora nominālo kapacitāti (Ah) (2).
4. Atzīmējiet izvēles rūtiņu blakus izmantotā akumulatora tipam (1). Tiek atbalstīti šādi akumulatoru tipi:
5. AGM (absorbējoša neausta stikla šķiedras materiāla akumulatori); • WET (svina-skābes akumulatori); • GEL (svina-skābes un želejas akumulatori); • Li-ion (litija jonu akumulators).

Lādēšanas profila iestatīšana

NEMIET VĒRĀ! Bojājumu risks

Izvelieties tikai uzlādes profilu, kas ir piemērots izmantotajam akumulatoram, pamatojoties uz ražotāja specifikācijām. Nepareizi iestatījumi var izraisīt akumulatoru darbības traucējumus un bojājumus. Ja rodas šaubas, sazinieties ar kvalificētu elektriķi.

PIEZĪME: Šis iestatījums ir pieejams tikai tad, ja N-BUS tīklā ir pievienots vismaz viens ar N-BUS izmantojams akumulatora lādētājs vai saules enerģijas lādētājs.

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Charging profile.

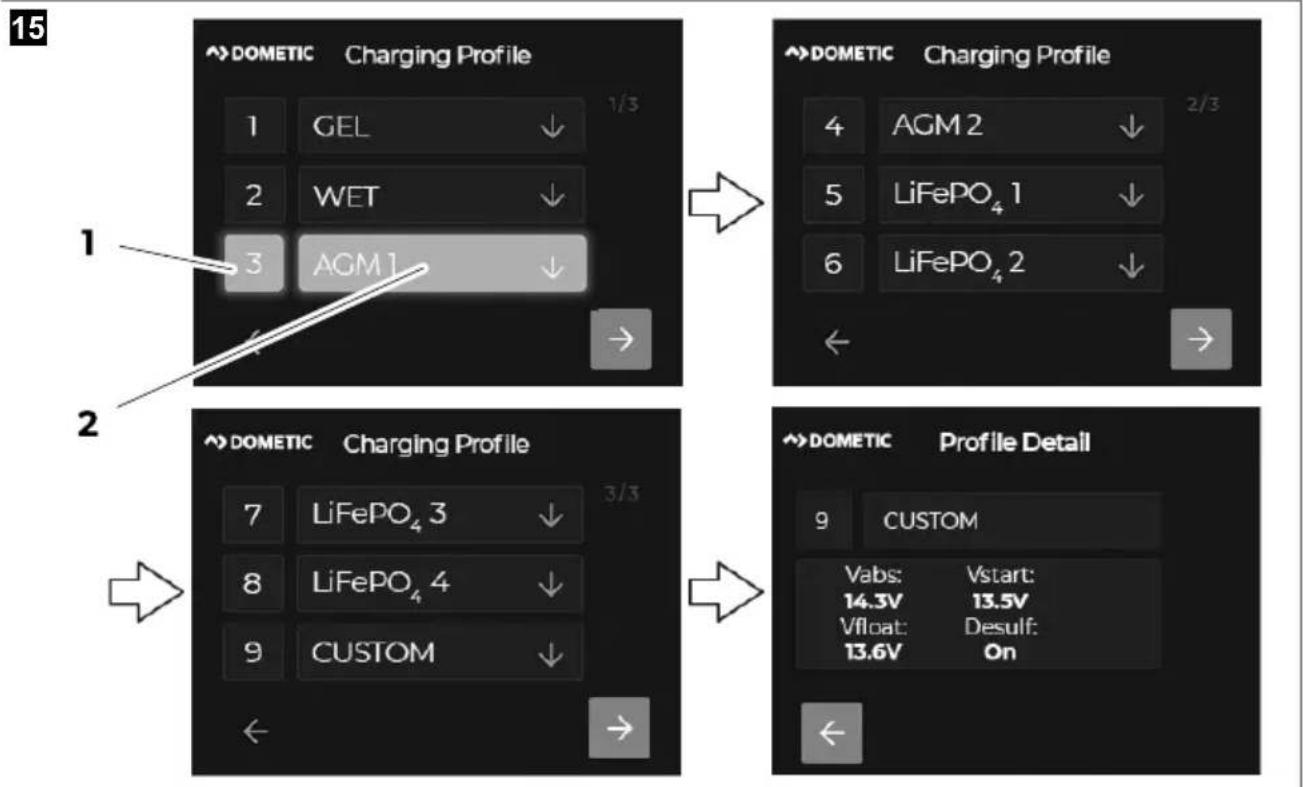

3. Izvelieties ciparu blakus piemērotajam uzlādes profilam, lai iestatītu iepriekš iestatītu uzlādes profilu (1 - 8, piemēram, 3 AGM1, skat. att. 15 lpp. 531, 1).
4. Izvelieties ciparu, 9 lai iestatītu pielāgotu uzlādes profilu (skat. nodaļu Pielāgota akumulatora uzlādes profila iestatīšana lpp. 531).

√ Tiek iezīmēts aktivizētā uzlādes profila numurs.

1. Izvēlieties uzlādes profila lauku, lai apskatītu profila informāciju (piemēram, AGM1, skat. att. 15 lpp. 531, 2). Apraksts:

V_abs Absorbcijas spriegums V_start Akumulatora spriegums uzlādes procesa sākumā V_float Mainīgais spriegums

Desulf Desulfitēšana, papildu uzlādes posms svina-skābes akumulatoriem (AGM2), lai likvidētu sulfātu uz akumulatora svina plāksnēm un atjaunotu akumulatora kapacitāti. Piezīme. Izmantojiet uzlādes posmu tikai tad, kad nepieciešams, jo pārmērīga lietošana saīsinās akumulatora kalpošanas laiku.

Pielāgota akumulatora uzlādes profila iestatīšana

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Charging profile.
3. Atlasiet CUSTOM.
4. Ievadiet V_abs, V_float un V_start vērtības.
5. Atlasiet . →

LV Dometic TD283

1. Atzīmējiet izvēles rūtiņu blakus Float, lai aktivizētu papilduzlādes posmu (Float).
2. Atzīmējiet izvēles rūtiņu blakus Recondition, lai aktivizētu rekondicionēšanas posmu.

Tikai AGM2 akumulatoriem. Desulfācijas posms (Desulf) tiek aktivizēts, izvēloties atbilstošo uzlādes programmu.

1. Ievadiet vērtību (A) visu pievienoto lādētāju maksimālajai uzlādes strāvai.

Saules enerģijas lādētāja pamatiestatījumu veikšana

Lai ekrāns darbotos pareizi, ir jāiestata pievienoto saules enerģijas panelu nominālā jauda (Wp).

PIEZĪME: Šis iestatījums ir pieejams tikai tad, ja ar N-BUS izmantojams saules enerģijas lādētājs ir pievienots N-BUS tīklam.

1. Atlasiet, lai atvērtu iestatījumu izvēlni.
2. Atveriet Solar Panel.
3. Ievadiet nominālo jaudu (Wp) līdz pat 2 saules paneļiem (PS1 un PS2).

10 Tīrīšana un apkope

UZMANĪBU! Bojājumu risks

• Tīrīšanai neizmantojiet abrazīvus tīrīšanas līdzekļus vai cietus priekšmetus, jo tie var sabojāt ierīci.
• Neizmantojiet tīrīšanas līdzekļus, kuru sastāvā ir amonjaks vai spirts.
• Nekad neizsmidziniet vai nelejiet šķidrumu tieši uz skārienekrāna vai ietvara.

Tīriet skārienekrānu ar tīru un sausu mikrošķiedras drānu, izmantojot mazas apļveida kustības. Ja vajadzīgs, varat nedaudz samitrināt mikrošķiedras audumu. Laiku pa laikam notīriet ietvaru ar mitru drānu.

11 Problēmu novēršana

Problēma Čēlonis Līdzeklis
Ekrāns nedarbojas. Akumulatoru rādī-tāji netiek mērīti.	Sakaru vāds ir bojāts vai pievienots ne-pareizi.	> Pārbaudiet, vai savienojuma ka-belim nav valīgu savienojumu vai izolācijas defektu un pārrāvumu.> Ja nepieciešams, nomainiet saka-ru kabeli.
	Izolācijas defekti, pārrāvumi vai valīgi savienojumi pie pieslēgto N-BUS ieri-ču kabeļiem, pa kuriem plūst strāva.	> Pārbaudiet, vai vadiem, kuros plūst strāva, nav izolācijas defek-tu, pārrāvumu vai valīgu savieno-jumu.
	Dzīvojamās zonas akumulatora sprie-gums ir pārāk zems (Õ 7 V).	> Pārbaudiet dzīvojamās zonas akumulatora spriegumu. Ja ne-pieciešams, uzlādējiet dzīvoja-mās zonas akumulatoru.

12 Atkritumu pārstrāde

Ja iespējams, iepakojuma materiālus izmetiet atbilstošos atkritumu šķirošanas konteineros. Informāciju par produkta utilizāciju, ievērojot spēkā esošos atkritumu apsaimniekošanas noteikumus, konsultējieties ar vietējo atkritumu pārstrādes centru vai specializēto izplatītāju. Produktu iespējams utilizēt bez maksas.

Personīgās informācijas dzēšana Ja produkts aprīkots ar datu glabātuvi, pirms utilizācijas dzēsiet visu personīgo informāciju.

13 Garantija

Ir spēkā likumā noteiktais garantijas periods. Produkta bojājumu gadījumā sazinieties ar ražotāja filiāli savā valstī (skatiet dometic.com/dealer) vai tirgotāju.

Nosūtot ierīci remontam garantijas ietvaros, pievienojiet šādus dokumentus:

• čekas kopiju, kurā norādīts iegādes datums;
• pretenzijas iesniegšanas iemeslu vai bojājuma aprakstu.

Nemiet vērā, ka pašrocīgi vai neprofesionāli veikts remonts var radīt drošības riskus, un garantija var tikt anulēta.

14 Tehniskie dati

Ekrāna veids TFT 2,83", 262 000 pilnkrāsu skārienekrāns
Vidējais energijas patēriņš
Fona apgaismojums iestatīts ar maksimālo vērtību	54 mA
Gaidstāves režīmā	15 mA
Darbībai nepieciešamais apkārtējās temperatūras diapazons –	10 ... 70 °C
Izmēri 79 × 100 × 12 mm
Svars 70 g
Sertifikācija	CE UK CA

dometic.com

JŪSU VIETĒJAIS IZPLATĪTĀJS

dometic.com/dealer

JŪSU VIETĒJAIS ATBALSTS

dometic.com/contact
