KASUTUSJUHEND TD283 DOMETIC

Paigaldus- ja kasutusjuhend....444

EL

Οθόνη

Lugege see juhend tähelepanelikult läbi ja järgige köiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada alati toote öigesti paigaldamine, kasutamine ning hooldamine. See juhend PEAB jääma selle toote juurde.

Toote kasutamisega kinnitate, et olete köik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning mõistate ja nõustute järgima nendes sätestatud tingimusi. Nõustute kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas kasutusjuhendis sätestatud juhiste, suuniste ja hoiatustega, samuti kooskõlas köigi kohaldatavate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teile too-det või läheduses asuvat muud vara. Toote kasutusjuhendit, sh juhiseid, suuniseid ja hoiatusi, ning seotud dokumente võidakse muuta ja uuendada. Värskelma tooteteabe leia-te veebisaidilt documents.dometic.com.

2 Sümbolite selgitus

ETTEVAATUST!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda kerge või keskmise vigastusega.

TÄHELEPANU!

Viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kahjuga.

MÄRKUS Lisateave toote käitamiseks.

3 Ohutusjuhised

Üldine ohutus

ETTEVAATUST! Elektrilöögi oht

• Kui seadmel on nähtavaid kahjustusi, ei tohi seda kasutada.
• Laske seda seadet parandada ainult kvalifitseeritud personalil. Valesti tehtud parandused võivad seadme kasutamise ohtlikuks muuta.
• Ärge lahutage ühtki kaablit, kui seade on veel kasutusel.
• Kasutage ainult tootja soovitatud tarvikuid.
• Ärge muutke ega kohandage ühtki komponenti mis tahes viisil.

• Elektriseadmed ei ole mänguasjad. Alati hoidke seade väikelaste käeulatusest eemal.
• Lapsi tuleb valvata, et oleks kindel, et nad seadmega ei mängi.
• Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

TÄHELEPANU! Kahjustuste oht

• Veenduge, et teised esemed ei saaks seadme kontaktidel lühist põhjustada.
• Ärge kasutage seadet märgadest tingimustes ega kastke seda mis tahes vedelikku. Hoidke seadet kuivas kohas.

Seadme ohutu paigaldamine

ETTEVAATUST! Elektrilöögi oht

• Seadme paigaldamise ja eemaldamisega tohivad tegeleda ainult kvalifitseeritud töötajad.
• Muljutud kaablid võivad põhjustada keskmisi vigastusi.

Paigutage kaablid nii, et uksed ega luuk ei saaks neid kahjustada.

Kui kaableid on vaja vedada läbi metallpaneelide või muude paneelide, millel on teravad servad, kasutage selleks kanalisüsteemi või kaablikanaleid.

Ärge paigutage kaableid nii, et need jääks lahtiselt ette või oleks tugevalt kokku murtud.

Ärge tirige kaableid.

ETTEVAATUST! Vigastusoht

Seadme paigutamisel tuleb komistusohu vältimiseks jälgida, et köik kaablid oleks sobivalt kinnitatud.

TÄHELEPANU! Kahjustuste oht

• Ärge asetage seadet lahtise leegi või muude soojusallikate (radiaator, otsene päikesekiirgus, gaasi-ahi jne) lähedusse.
• Seadke seade kuiva kohta, kus see on veepritsmete eest kaitstud.
• Enne käivitamist kontrollige, kas andmeplaadile märgitud pingenäitajad kattuvad toiteallika andmetega.

MÄRKUS N-siini toega seadmete ühendamisel kasutage N-siini ühenduskaableid.

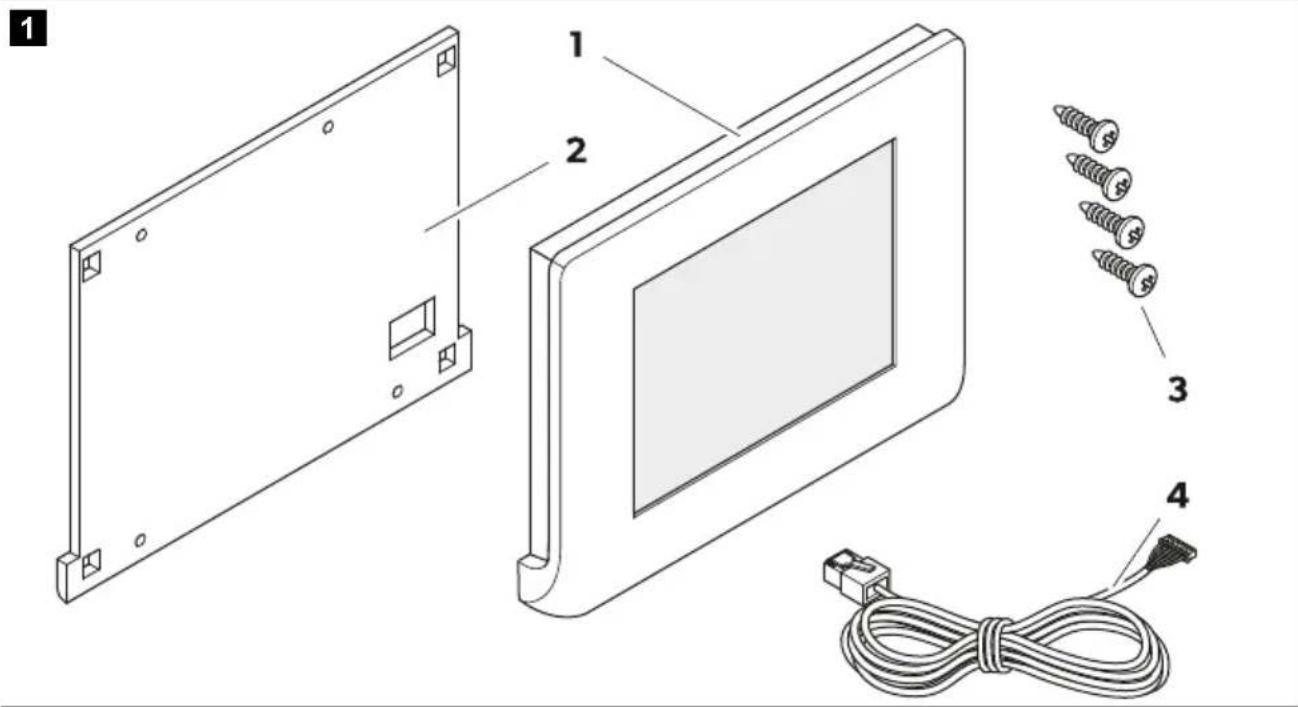

4 Tarnepakk

Nimetus Tootenr

Dometic NDS BC10M (N-siini ühenduskaabel, 10 m) 9620008182

Dometic NDS BC06M (N-siini ühenduskaabel, 6 m) 9620008462

Dometic NDS BC03M (N-siini ühenduskaabel, 3 m) 9620008275

6 Kasutusotstarve

Ekraan on ette nähtud kasutamiseks aku monitorina, et kuvada ja jälgida N-siini toega söidukite akude laetust, pinget ja voolutugevust ning N-siini toega seadmete vörgus juhtimiseks.

Ekraan sobib:

• Paigaldamine vabaajasõidukitesse, paatidesse ja veokitesse
• Ühendus söiduki akuga TEMPRA (TLB 100(F)-150(F))

• Ühendus akulaadijate, päikeseenergia laadijate ja inverteritega

• statsionaarseks või mobiilseks kasutamiseks;
  • siseruumides kasutamiseks

Ekraan ei sobi:

• avalikus elektrivõrgus kasutamiseks;
  • välistingimustes kasutamiseks

See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas.

Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike.

Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti paigaldamine, kokkupanek või ühendamine, sh liigpinge;
• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine;
  • tootel ilma tootja selge loata tehtud muudatused;
• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud.

Dometic jätab endale õiguse muuta toote välimust ja tehnilisi näitajaid.

7 Tehniline kirjeldus

Ekraan on varustatud puuteekraaniga ja seda saab kasutada 12 V-pingega.

Ekraan ühildub mobiilseadmetele möeldud Dometicu rakendustega, nt SunControl (ainult siis, kui Bluetooth-seade on N-siini vörku ühendatud).

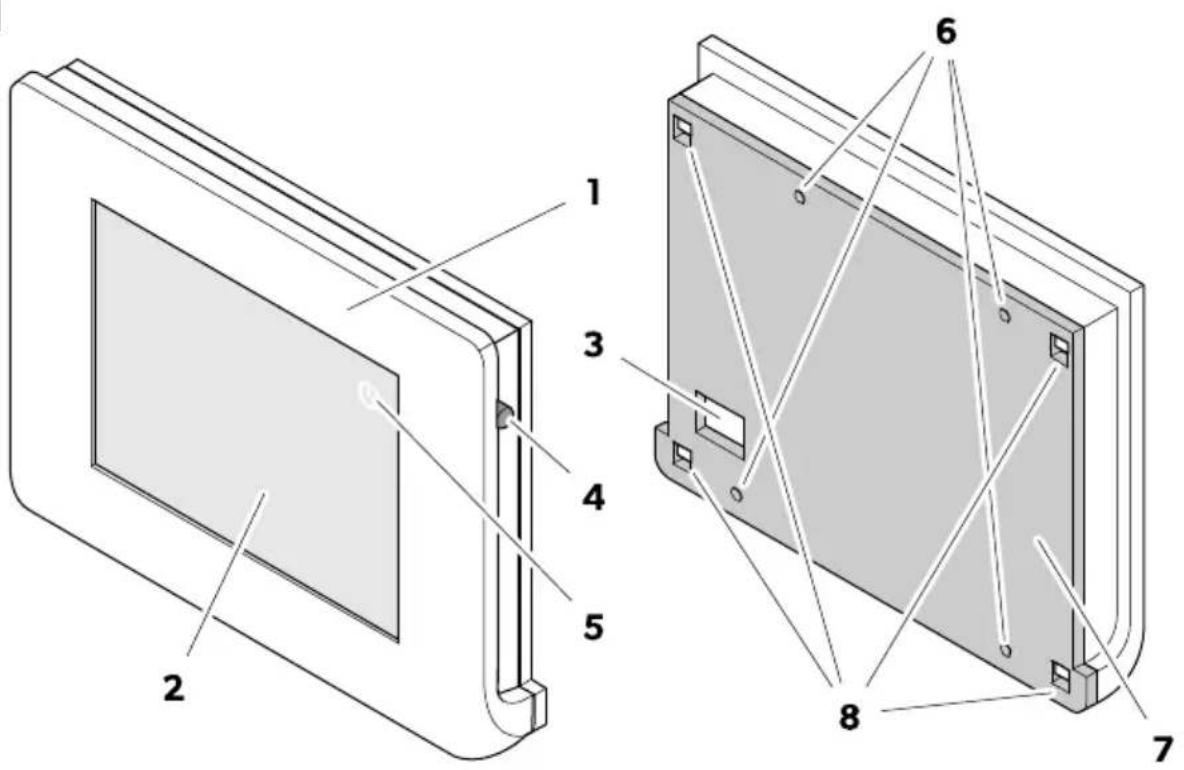

Komponendid

2

1 Ekraani kate

2 Puuteekraan

3 Sidekaabli ühendus

4 Toitelüliti

5 Toitenupp

6 Paigaldusaugud

7 Paigaldusplaat

8 Kinnitusaugud

Puuteekraan

3

DOMETIC 13:22 60% 13.2V -12.5A On -- St.By 0.0A St.By 0.0A Off -- 1 2 3

Nr Komponent Tähistus

1 Olekuriba	Näitab ühendatud N-siini seadmete aktiivseid funktsioone (Bluetooth), kellaaega ja märguandeid (veateated).
		Ühendatud N-siini seadmete Bluetoothi funktsioonSüttib kollaselt kohe, kui ühendatud N-siini seadmete Bluetoothi funktsioon aktiveeritakse.
		VeanäitPunane täpp kellal näitab, et tuvastati viga. Veateateid saab ku-vada kella vajutamisega.
		ToitenuppLülitab ekraani ja köik vörgus olevad N-siini toega seadmed välja.
2 Menüü kuva	Ekraan Dynamic, näitab valitud menüüs N-siiniga ühendatud seadmete köige olulisemaid andmeid.Käivituskuval kuvatakse põhimenüü.
		Aku sümboli vilkumine näitab, et maja akut laetakse.

Nr Komponent Tähistus

3 Menüüriba	Menüüriba kaudu saab valida põhi- ja seadistusmenüü ning ühendatud sead-mete menüüsid. Hetkel ühendatud seadmete menüü kuvatakse valgelt, aktiivsete seadmete menüü (sisselülitatud olek) kuvatakse kollaselt ja ühendamata seadmete menüü on tuhm. Tuhme menüüsid ei saa valida.
		Peamenüü
		Seadete menüü
		Päikeseenergia laadija menüü
		Akulaadija menüü
		Majaaku menüü
		Inverteri menüü

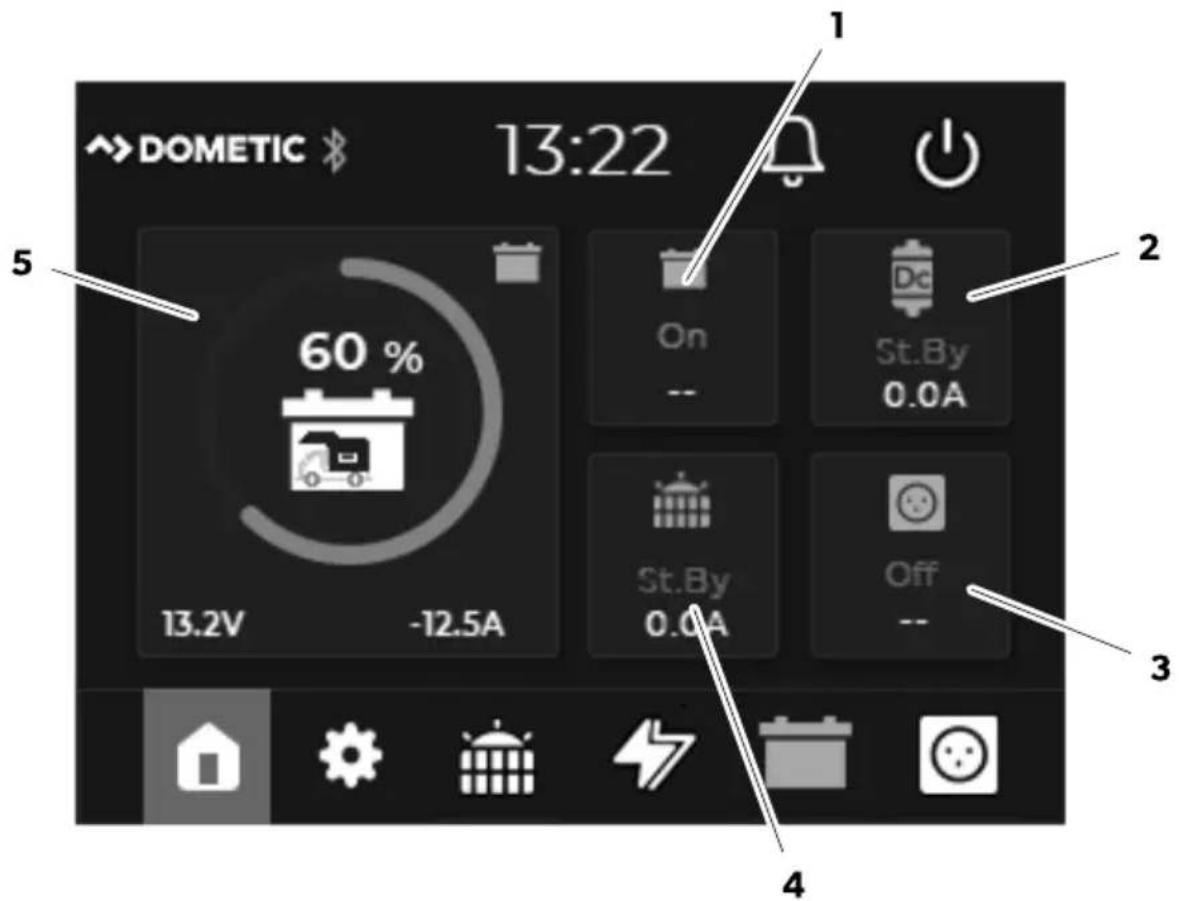

Peamenüü

4

13:22 DOMETIC 60% 13.2V -12.5A On -- St.By 0.0A Off -- 4 5 1 2 3

Nr Tähistus
1	Maja aku olek (sees/väljas)
	Maja aku pinge (ühik V)
2	Akulaaduri olek (ooterežiimis/partiina/absorptsioon/ujuv/väljas)
	Akulaadija toiteallikas (ühik A)
3	Inverteri olek (sees/väljas)
	Inverteri väljundpinge (ühik V)
4	Päikeseenergia laadija olek (ooterežiimis/MPPT/absorptsioon/ujuv/väljas)
	Päikeseenergia laadija toiteallikas (ühik A)
5	Maja aku laetuse olek (ringidiagramm 25 %* sammuna) pinge (ühik V) ja voolutugevuse (ühik A) väärtustega
	*Märkus. Kui N-siini võrku on ühendatud aku TEMPRA (TLB 100(F)-150(F)), kuvatakse laetuse olek 5 % sammuga.

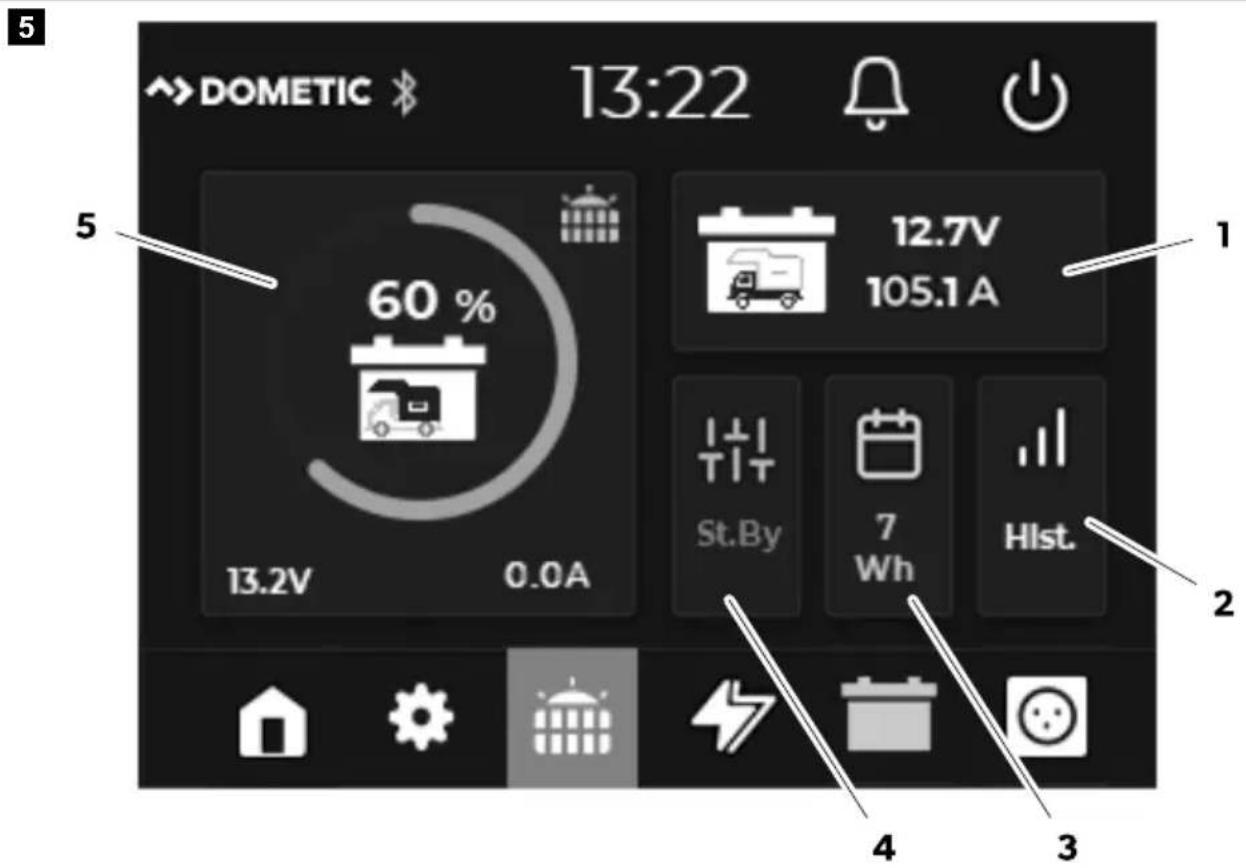

Päikeseenergia laadija menüü

5 DOMETIC 13:22 13.2V 0.0A 60% 12.7V 105.1 A St.By 7 Wh Hlst. 5 1 2 3 4

Nr Tähistus
1 Käivitusaku pinge vooluväärtus (ühik V)
2	Avage Hist. , et näha ülevaadet päikesenergiast, mis on viimase 3 nädala jooksul tarnitud.
3 Ühendatud päikesepaneelide päevane toodang (ühik Wh)
4 Päikeseenergia laadija olek (ooterežiimis/MPPT/absorptsioon/ujuv/väljas)
5	Maja aku laetuse olek (ringidiagramm 25 %* sammuna) pinge (ühik V) ja voolutugevuse (ühik A) väärtustega* Märkus. Kui N-siini võrku on ühendatud aku TEMPRA (TLB 100(F)-150(F)), kuvatakse laetuse olek 5 % sammuga.
	(Ühtegi numbrit ei kuvata) Ühendatud on üks päikesemooduli sisend
	Ühendatud on kaks päikesemooduli sisendit ja need on aktiivsed

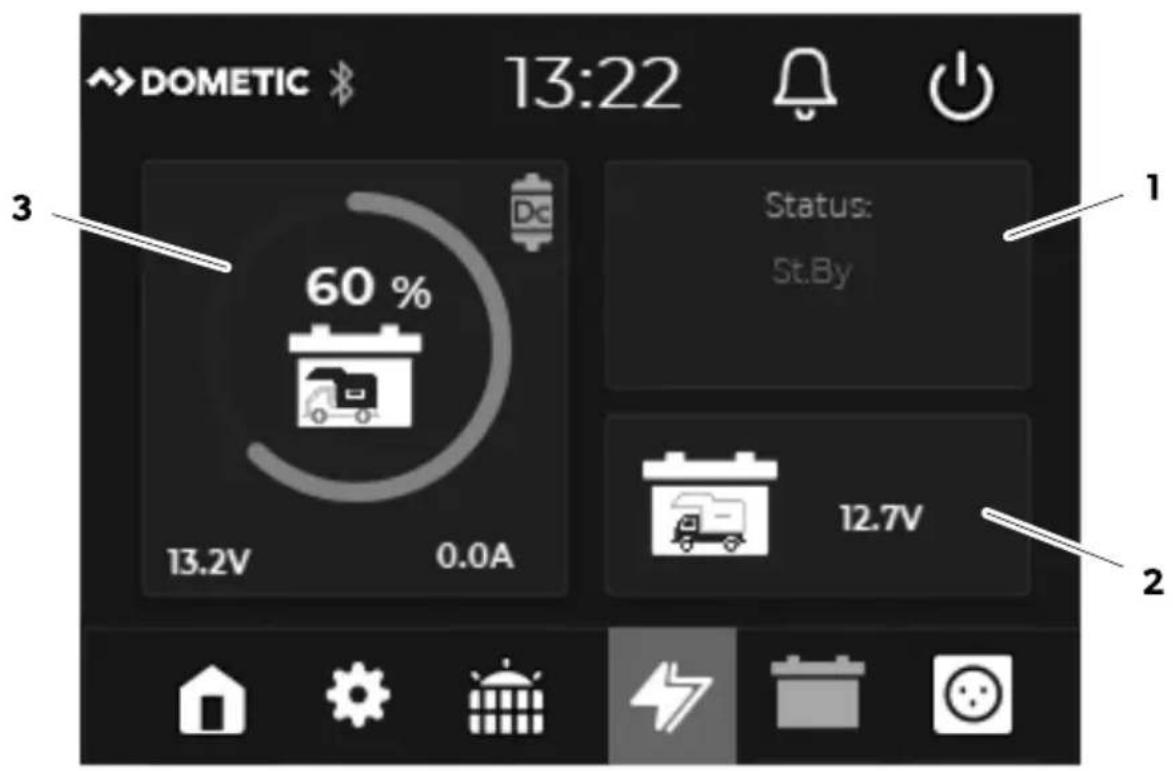

Akulaadija menüü

6

DOMETIC 13:22 3 60 % 13.2V 0.0A Status: St.By 12.7V 2 3

Nr Tähistus

1 Akulaaduri olek (ooterežiimis/partiina/absorptsioon/ujuv/väljas)
2 Käivitusaku pinge (ühik V)
3	Maja aku laetuse olek (ringidiagramm 25 %* sammuna) pinge (ühik V) ja voolutugevuse (ühik A) väärtustega
	*Märkus. Kui N-siini võrku on ühendatud aku TEMPRA (TLB 100(F)-150(F)), kuvatakse laetuse olek 5 % sammuga.

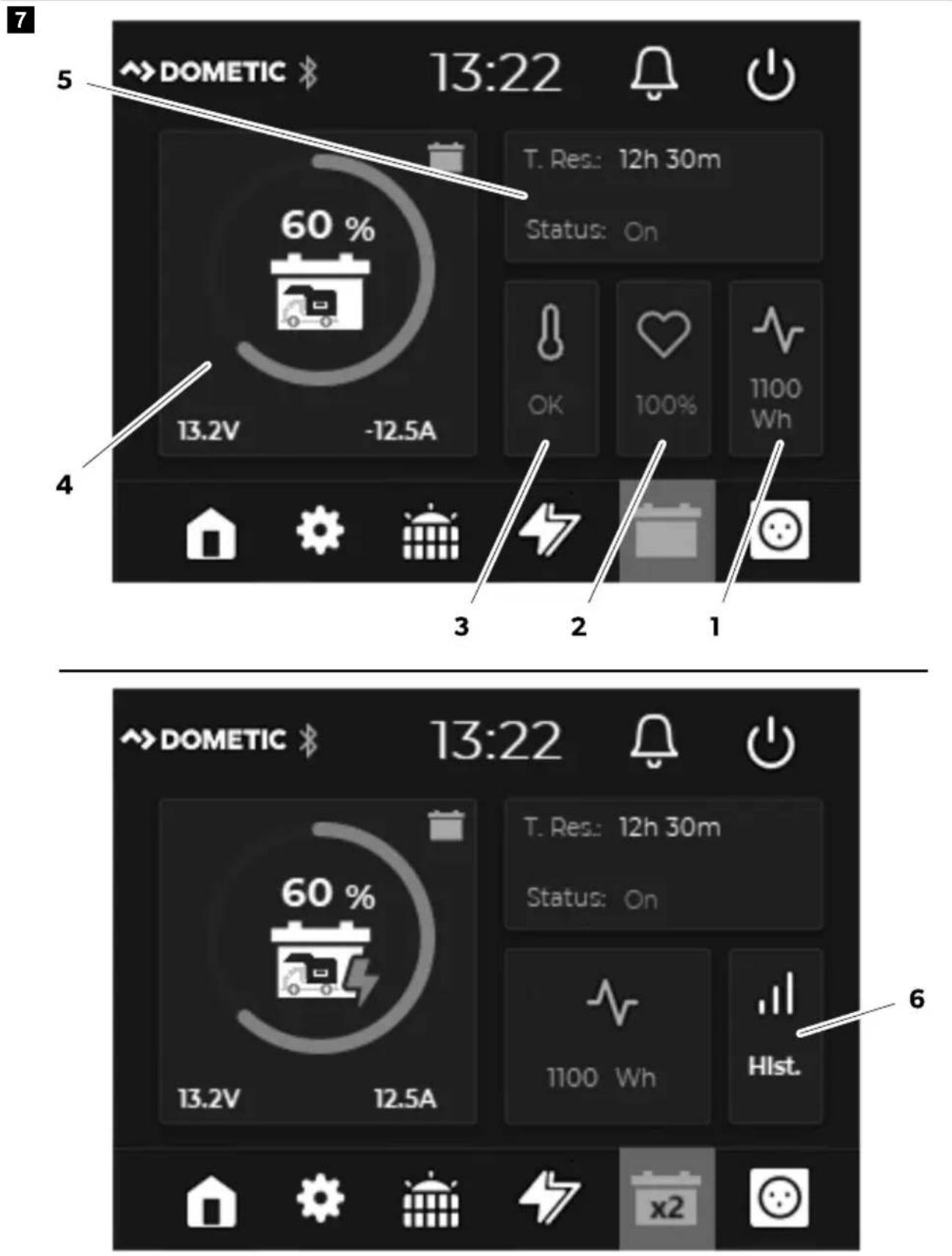

Majaaku menüü

7 5 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V -12.5A OK 100% 1100 Wh 4 3 2 1 6 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V 12.5A 1100 Wh Hlst. x2

Nr Tähistus

1 Aku mahutavus, ühik Wh

2 Aku seisund (seisukord, ühik %)

3

Aku temperatuuri analüüs

• OK: temperatuur on lubatud vahemikus

• Hi: kõrge temperatuur

Alarm, kui temperatuur liigub kriitilisse vahemikku

4 Maja aku laetuse olek (ühik %) pinge (ühik V) ja voolu (ühik A) väärtuste juures

5 Maja aku olek (sees/väljas) ja täislaadimiseni/tühjenemiseni kuluv aeg

6

Kui N-siini võrku on ühendatud rohkem kui üks aku:

avage Hist., et saada ülevaade aku seisundist ja aku temperatuurist kuni nelja vörgus oleva aku pu- hul.

N-siini võrku on ühendatud rohkem kui üks aku

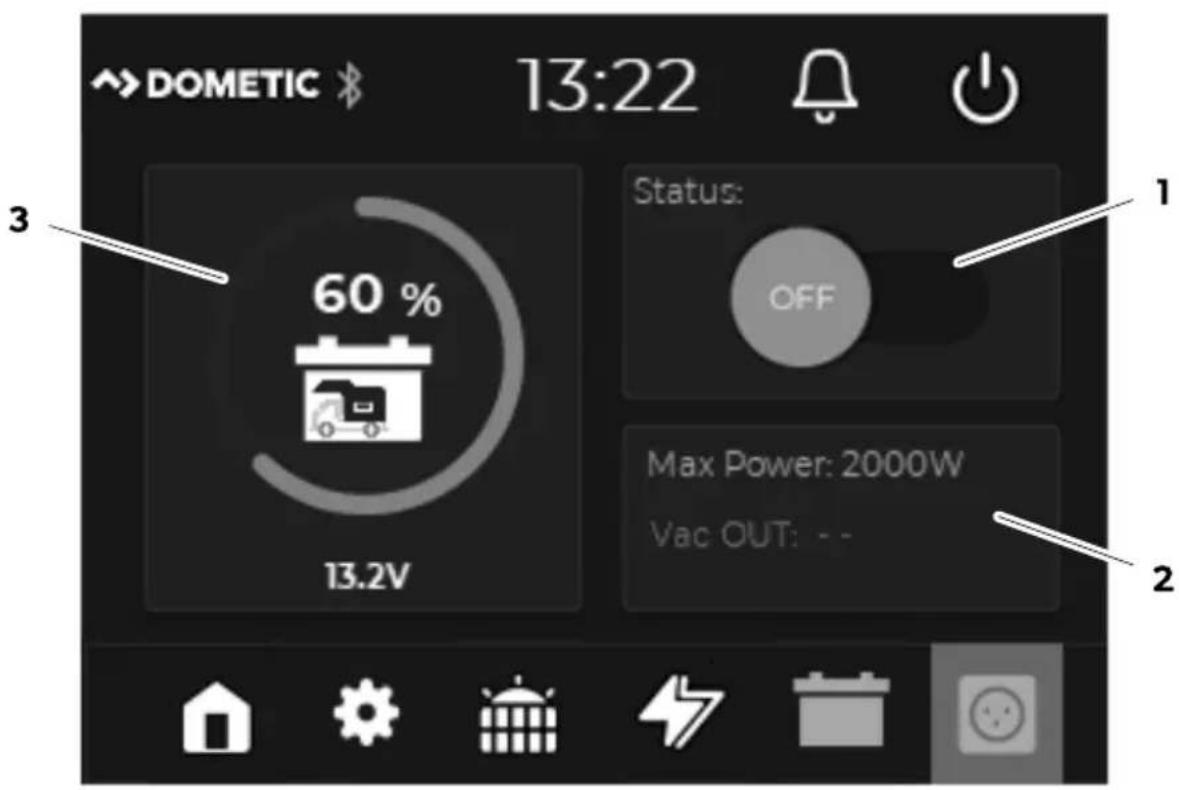

Inverteri menüü

8

DOMETIC 13:22 3 60 % 13.2V Status: OFF Max Power: 2000W Vac OUT: - - 1 2

Nr Tähistus

1 Inverteri olek (sees/väljas)

Nr Tähistus

2 Maksimaalne ülepinge (ühik W) ja voolu väljundpinge

3 Maja aku laetuse olek (ühik %) pinge vooluväärtusega (ühik V)

8 Paigaldamine

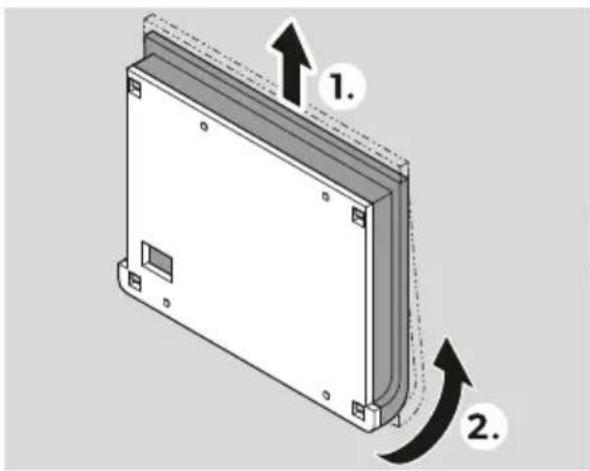

Ekraani paigaldamine

9

1. Eraldage paigaldusplaat ekraani katte küljest.
2. Pange paigaldusplaat paigalduspinnale ning märgistage kinnitusavad ja sidekaabli ühendus.
3. Puurige märgitud punktidesse paigaldusplaadi jaoks paigaldusaugud (∅ 3 mm) ja ühenduskaabli ühenduse jaoks ava (∅ 8 mm).
4. Suunake sidekaabel läbi sidekaabli ühenduse ja paigaldusplaadil oleva ettevalmistatud augu.
5. Kruvige paigaldusplaat paigalduspinnale.

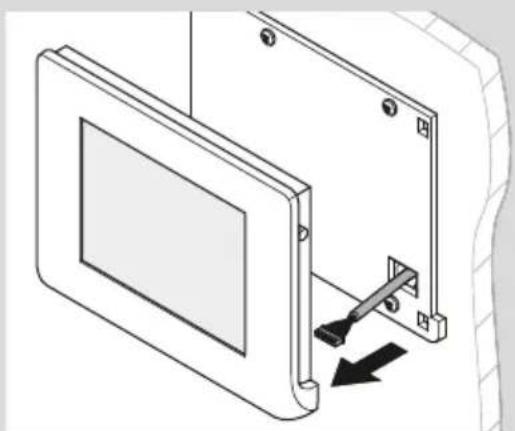

Ekraani ühendamine

10

1. Ühendage sidekaabel ekraani külge.
2. Kinnitage ekraani kate paigaldusplaadi külge.

N-siini seadmete ühendamine

MÄRKUS N-siini toega seadmete ühendamisel kasutage N-siini ühenduskaableid (lisatarvikud).

9 Kasutamine

Ekraani seadistamine

Seadme esmakordsel sisselülitamisel käivitatakse automaatselt aku keele, kuupäeva, kellaaja ja tüübi seadistamise algseadistamisega (täpsemat teavet üksikute seadistuste kohta vaadake vastavast peatükist).

Seadistusi saab seadete menüüs mis tahes ajal vahele jätta ja muuta.

MÄRKUS Et ekraan toimiks õigesti, tuleb hetkel ühendatud maja aku jaoks seadistada kasutatava aku tüüp, nimimahtuvus ja vastav laadimisprofiil (vt peatükk Aku põhiseadistuste tegemine leheküljel 461).

Ekraani kasutamine

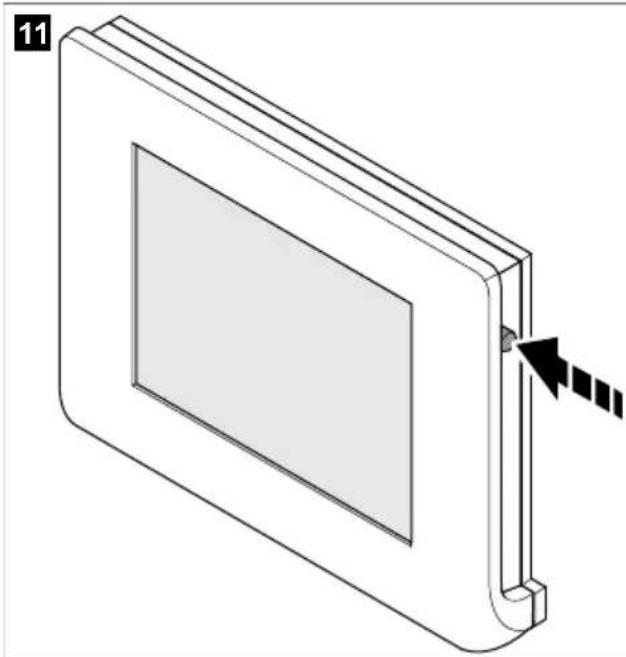

Ekraani sisselülitamine

Vajutage toitelülitit või puudutage puuteekraani, et lülitada ekraan sisse (joon. 11 leheküljel 458).

Ekraani ooterežiimile lülitamine

MÄRKUS

Vaikimisi lülitub ekraan automaatselt ooterežiimile, kui see pole 3 min töötanud.

Vaikeseadistust saab muuta (vt peatükk Ooterežiimi aja seadistamine leheküljel 460).

Ekraani ooterežiimile lülitamiseks vajutage toitelülitit (joon. 11 leheküljel 458).

N-siini toega seadmete võrgus sisse- ja väljalülitamine

MÄRKUS Ekraani saab kasutada köigi N-siini toega seadmete vörgus aktiveerimiseks ja desaktiveeri-miseks.

Vajutage toitenuppu vähemalt 3 s (joon. 12 leheküljel 459), et lülitada ekraan ja köik vörgus olevad N-siini toega seadmed välja.

Vajutage toitelülitit, et lülitada ekraan ja köik vörgus olevad N-siini toega seadmed sisse (joon. 11 lehekül-jel 458).

Väärtuste seadistamine

Väärtuste vähendamiseks või suurendamiseks valige - või . +

Menüüdes liikumine

Menüüdes edasi või tagasi liikumiseks valige ←õi . →

Peamenüüsse naasmiseks valige

Ühendatud seadmete Bluetoothi funktsiooni aktiveerimine või desaktiveerimine

Ekraani saab kasutada ühendatud N-siini seadmete Bluetoothi moodulite juhtimiseks.

MÄRKUS

• Veenduge, et juhitavatel ühendatud seadmetel oleks Bluetoothi funktsioon.

• Kõigi ühendatud N-siini seadmete Bluetoothi mooduleid juhitakse samaaegselt. Seadmeid ei saa eraldi valida.

• Valige, eavada seadete menüü.

• Valige või tühjendage märkeruut valiku Bluetooth kõrval, et aktiveerida või desaktiveerida ühendatud N-siini seadmete Bluetoothi funktsioon.

ET Dometic TD283

√ Niipea kui Bluetoothi funktsioon on aktiveeritud, süttib olekuribal sümbolollaselt.

Ühendatud N-siini seadmete ülevaate avamine

1. Valige, eavada seadete menüü.
2. Minge jaotisse BUS.
   Kuvatakse ühendatud N-siini seadmete loend. Peamine liides on siniselt esile tõstetud.

Seadistuste tegemine

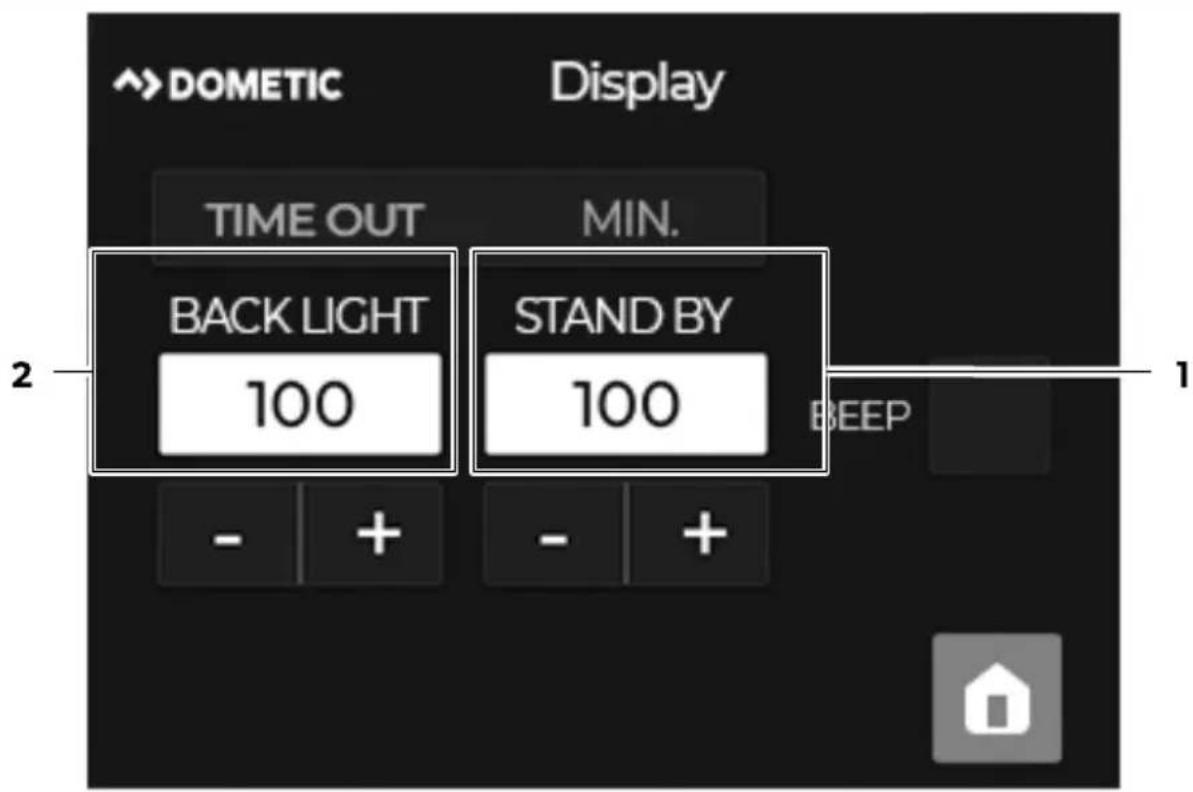

Ooterežiimi aja seadistamine

13

DOMETIC Display TIME OUT MIN. BACK LIGHT 100 STAND BY 100 BEEP - + - +

MÄRKUS Vaikimisi lülitub ekraan automaatselt ooterežiimile, kui see pole 3 min töötanud.

1. Valige, eavada seadete menüü.
2. Minge jaotisse Display.
3. Määrake aja väärtus vahemikus 1 kuni 100 (minutites), pärast mida taustvalgus hämardatakse (2). Hämardatud taustvalgustuse korral vähendatakse ekraani energiatarvet poole võrra võrredes täieliku heleduse juures tarbitava võimsusega (vt peatükk Tehnilised andmed leheküljel 465).
4. Määrake aja väärtus vahemikus 1 kuni 100 (minutites), pärast mida lülitub ekraan automaatselt ooterežiimi (1). Ooterežiimis on ekraani taustvalgustus täielikult välja lülitatud, ekraani energiatarve on vähendatud tasemele 15 mA (vt peatükk Tehnilised andmed leheküljel 465).

1. Valige, eavada seadete menüü.
2. Minge jaotisse Display.
3. Valige või tühjendage märkeruut valiku BEEP kõrval, et aktiveerida või desaktiveerida akustiline signaal (vt joon. 13 leheküljel 460).

Vaikse režiimi seadmine

Kui vaikne režiim on aktiveeritud, lülitatakse ühendatud N-siini seadmete ventilaator (kui see on olemas) välja ja seadmed laadivad ülekuumenemise vältimiseks vähendatud võimsusega.

MÄRKUS Seadistus on saadaval vaid siis, kui vähemalt N-siini toega akulaadija või päikeseenergia laadija on N-siini võrku ühendatud.

1. Valige, euvada seadete menüü.
2. Valige või tühjendage märkeruut valiku Silent Mode kõrval, et aktiveerida või desaktiveerida vaikne režiim.

Kuupäeva ja kellaaja määramine

1. Valige, e avada seadete menüü.
2. Minge jaotisse Date&Time.
3. Kuupäev: sisestage päev, kuu ja aasta.
4. Kellaag: sisestage tunnid ja minutid.

Keele määramine

1. Valige, eavada seadete menüü.
2. Minge jaotisse Language.
3. Keele valimiseks valige soovitud keele kõrval märkeruut.

Saadaval on järgmised keeled:

• Itaalia keel
• Inglise keel
• Saksa keel
• Prantsuse keel
• Hispaania keel
  • Hollandi keel

Aku põhiseadistuste tegemine

Et ekraan toimiks õigesti, tuleb hetkel ühendatud maja aku jaoks seadistada kasutatava aku tüüp, nimimahtuvus ja vastav laadimisprofiil.

MÄRKUS Kui aku TEMPRA (TLB 100(F)–150(F)) on ühendatud maja akuga, on need seadistused eelnevalt määratletud ja neid ei saa muuta.

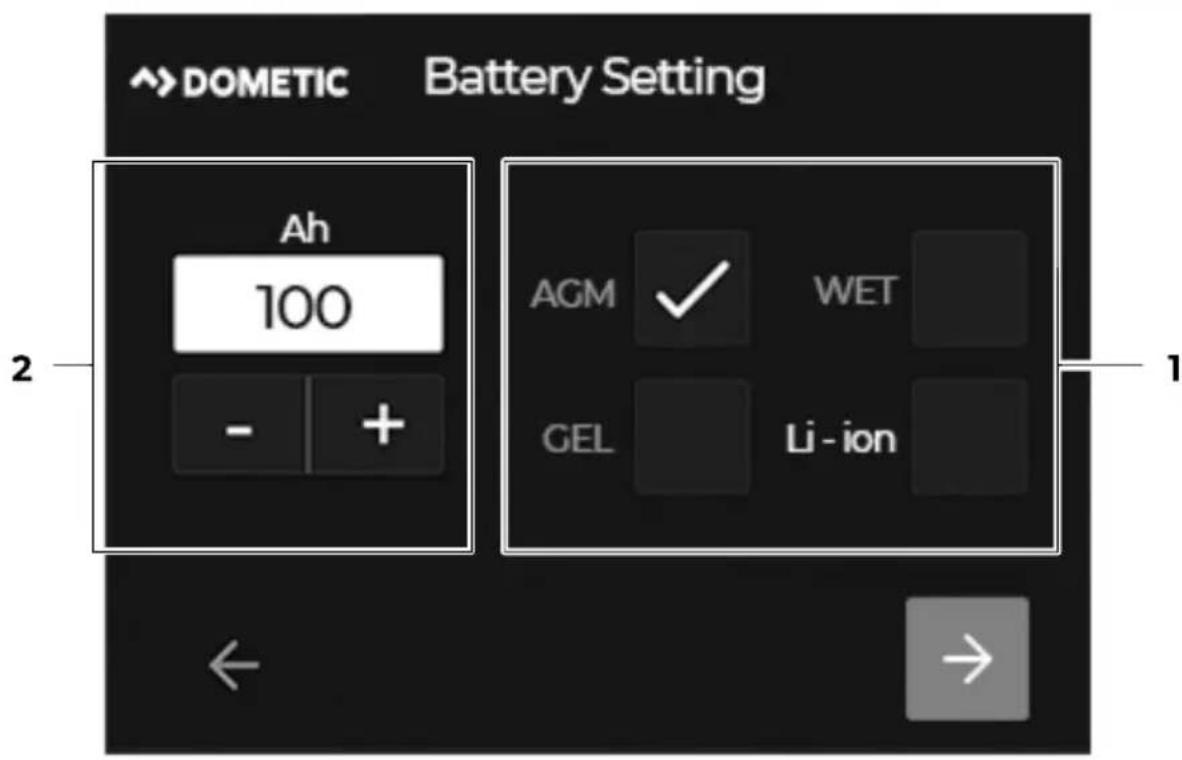

Aku tüübi ja nimimahtuvuse seadistamine

14

Dometic Battery Setting Ah 100 - + AGM ✓ WET GEL Li - ion 2 1

1. Valige, eavada seadete menüü.
2. Minge jaotisse Battery.
3. Sisestage maja aku nimimahtuvus (ühik Ah) (2).
4. Valige kasutatava akutüübi kõrval olev märkeruut (1).

Toetaud on järgmised akutüübid:

• AGM (absorbeeritud klaasmatt-akud),
• WET (pliiakud),
• GEL (pliigeelakud),
• Li-ion (liitium-ioonaku).

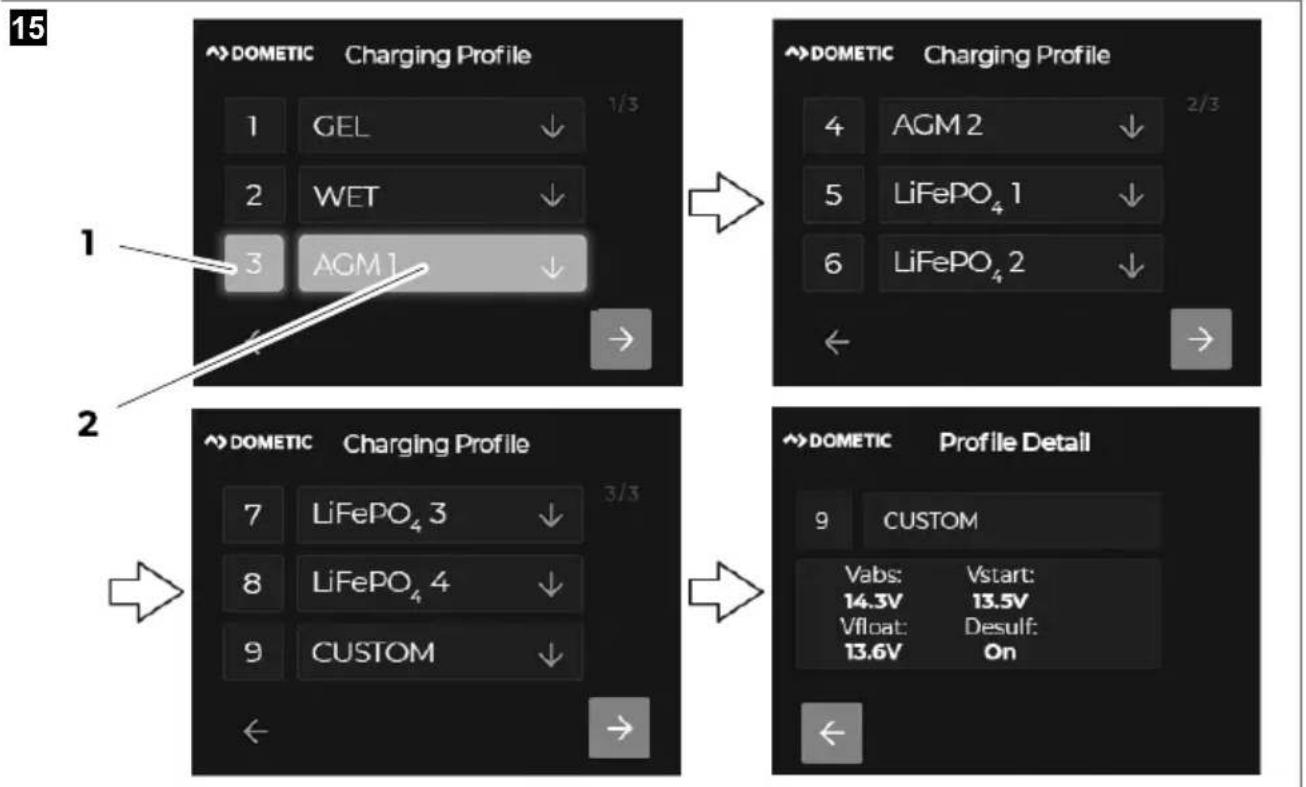

Laadimisprofiili seadmine

TÄHELEPANU! Kahjustuste oht

Valige vastavalt tootja tehnilistele andmetele ainult aku jaoks sobiv laadimisprofiil. Valed seadistused võivad põhjustada talitlushäireid ja akusid kahjustada. Kahtluse korral võtke ühendust kvalifitseeritud elektrikuga.

MÄRKUS Seadistus on saadaval vaid siis, kui vähemalt N-siini toega akulaadija või päikeseenergia laadija on N-siini võrku ühendatud.

15 ↑DOMETIC Charging Profile 1 GEL ↓ 1/3 2 WET ↓ 3 AGM 1 ↓ → 2 ↑DOMETIC Charging Profile 4 AGM 2 ↓ 2/3 5 LiFePO₄ 1 ↓ 6 LiFePO₄ 2 ↓ ← → → ↑DOMETIC Charging Profile 7 LiFePO₄ 3 ↓ 3/3 8 LiFePO₄ 4 ↓ 9 CUSTOM ↓ ← → → ↑DOMETIC Profile Detail 9 CUSTOM Vabs: Vstart: 14.3V 13.5V Vfloat: Desulf: 13.6V On ←

1. Valige, e-avada seadete menüü.
2. Minge jaotisse Charging profile.
3. Valige eelseadistatud laadimisprofiili seadistamiseks sobiva laadimisprofiili kõrval olev number (1-8, nt 3 AGM1 jaoks, vt joon. 15 leheküljel 463, 1).
4. Kohandatud laadimisprofiili seadistamiseks valige number 9 (vt peatükk Kohandatud aku laadimisprofiili seadis tamine leheküljel 463).

√ Aktiveeritud laadimisprofiili number on esile tõstetud.

1. Profiili üksikasjade vaatamiseks valige laadimisprofiili väli (nt AGM1, vt joon. 15 leheküljel 463, 2). Selgitus:

V_abs Neeldumispinge
V_start Aku pinge laadimisprotsessi alguses
V_float Ujuvpinge

Desulf Väävlitustamine, pliiakude valikuline laadimise faas (AGM2), et eemaldada aku juhtplaatidelt sulfaat ja taastada aku mahtuvus. Märkus. Kasutage laadimisfaasi ainult vajaduse korral, sest liigne kasutamine lühendab aku kasutusiga.

Kohandatud aku laadimisprofiili seadistamine

1. Valige, euvada seadete menüü.
2. Minge jaotisse Charging profile.
3. Valige CUSTOM.
4. Sisestage väärtused suvanditele V abs , V float ja V _start .
5. Valige . →

ET Dometic TD283

1. Valige märkeruut suvandi Float kõrval, et aktiveerida säilituslaadimise etapp (ujuvrežiim).

2. Valige märkeruut suvandi Recondition kõrval, et aktiveerida taastamise etapp.

Ainult AGM2-akud. Väävlitustamise etapp (Desulf) aktiveeritakse, kui valitakse vastav laadimisprogramm.

1. Sisestage kõigi ühendatud laadijate maksimaalse laadimisvoolu väärtus (A).

Päikeseenergia laadija põhiseadistuste tegemine

Ekraani õigesti toimimiseks tuleb seadistada ühendatud päikesepaneelide nimivõimsus (ühik Wp).

MÄRKUS Seadistus on saadaval vaid siis, kui N-siini toega päikeseenergial töötav juhtseadis on N-siini vörku ühendatud.

1. Valige, eavada seadete menüü.

2. Minge jaotisse Solar Panel.

3. Sisestage kuni kahe päikesepaneeli (PS1 ja PS2) nimivõimsus (ühik Wp).

10 Puhastamine ja hooldamine

TÄHELEPANU! Kahjustuste oht

• Ärge kasutage puhastamiseks abrasiivseid puhastusvahendeid ega kövasid esemeid, sest need vöivad seadet kahjustada.
• Ärge kasutage ammoniaaki ega alkoholi sisaldavaid puhastusvahendeid.
• Kunagi ärge pihustage ega valage vedelikku otse puuteekraanile ega korpusele.

Puhastage puuteekraani puhta kuiva mikrokiudlapi abi väikeste ringjate liigutustega. Vajaduse korral niisutage mikrokiudlappi veidi.
Puhastage korpist aeg-ajalt niiske lapiga.

11 Törkeotsing

Probleem Põhjus Abinõu
Ekraan ei tööta. Väärtusi ei mõõdeta.	Sidekaabel ei ole õigesti ühendatud või on defektne.	Kontrollige ühenduskaablit lahtiste ühenduste või isolatsiooni rikete ja purunemise osas.Vajaduse korral asendage side-kaabel.
	Ühendatud N-siini seadmete elektri-kaablite isolatsioonidefektid, katkemi-ne või lahtised ühendused.	Kontrollige pinge all olevaid kaableid isolatsioonidefekti-de, katkiste kohtade või lahtiste ühenduste tuvastamiseks.
	Maja aku pinge on liiga madal (Õ 7 V)	Kontrollige maja aku pinget. Vajaduse korral laadige maja akut.

12 Körvaldamine

Kui võimalik, pange pakkematerjal vastavasse ringlussevõetava prügi kasti. Küsige nõu kohalikust ringlussevõtukeskusest või edasimüüjalt, kuidas anda toode kehtivate jäätmekäitlusnõuetega kooskõlas jäätmekäitlusse. Toote saab jäätmekäitlusse anda tasuta.

Isikuandmete kustutamine. Kui tootel on andmemälu, kustutage sealt enne toote kasutuselt körvaldamist mis tahes isikuandmed.

13 Garantii

Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust tootja kohaliku filiaaliga (vt dome tic.com/dealer) või edasimüüjaga.

Remondi- ja garantiitööde töötlemiseks lisage palun alljärgnevad dokumendid, kui seadme meile saadate:

• ostukuupäevaga arve koopia;
• kaebuse põhjus või vea kirjeldus.

Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garanti kehtetuks muuta.

14 Tehnilised andmed

Ekraani tüüp TFT 2,83-tolline, 262k värviline puuteekraan
Keskmine voolutarve
Taustvalgustus on seatud maksimaalsele väärtusele	54 mA
Ooteseisund	15 mA
Ümbritsev temperatuur töötamisel –	10 ... 70 °C
Mõõdud 79 × 100 × 12 mm
Kaal 70 g
Sertifikaadid	CE UK CA

Ελληνικά
