GEBRUIKSAANWIJZING TD283 DOMETIC

Montagehandleiding en gebruiksaanwijzing......135

DA

Display

1 Belangrijke opmerkingen

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product worden bewaard.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Voor de recentste productinformatie, bezoek documents.dometic.com.

2 Verklaring van de symbolen

VOORZICHTIG!

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, licht of matig letsel tot gevolg kan hebben.

LET OP!

Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.

INSTRUCTIE Aanvullende informatie voor het gebruik van het product.

3 Veiligheidsaanwijzingen

Algemene veiligheid

VOORZICHTIG! Gevaar voor elektrische schokken

• Gebruik het toestel niet als het zichtbaar beschadigd is.
• Laat het apparaat alleen door deskundig personeel repareren. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren.
• Maak geen kabels los als het toestel nog in gebruik is.
• Gebruik uitsluitend door de fabrikant aanbevolen accessoires.
• Bewerk de componenten niet zelf en maak geen aanpassingen.

VOORZICHTIG! Gevaar voor de gezondheid

• Elektrische toestellen zijn geen speelgoed. Houd en gebruik het toestel buiten het bereik van zeer jonge kinderen.
• Kinderen moeten onder toezicht staan om te garanderen dat ze niet met het toestel spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

LET OP! Gevaar voor schade

• Let erop dat andere voorwerpen geen kortsluiting bij de contacten van het toestel veroorzaken.
• Gebruik het toestel niet onder vochtige omstandigheden en dompel het niet onder in een vloeistof. Berg het toestel op op een droge plaats.

Het toestel veilig monteren

VOORZICHTIG! Gevaar voor elektrische schokken

• Montage en demontage van het toestel mogen alleen door gekwalificeerd personeel worden uitgevoerd.
• Gelette kabels kunnen tot matig letsel leiden.
  Leg de kabels zodanig dat deze niet beschadigd kunnen raken door de deuren of de motorkap.
  Gebruik holle buizen of leidingdoorvoeren, als leidingen door plaatwanden of andere wanden met scherpe randen geleid moeten worden.
  Leg de kabels niet los of scherp geknikt.
  Trek niet aan de kabels.

VOORZICHTIG! Gevaar voor letsel

Zorg er bij het opstellen van het toestel voor dat alle kabels veilig zijn bevestigd, om struikelen te voorkomen.

LET OP! Gevaar voor schade

• Plaats het toestel niet in de buurt van warmtebronnen (verwarming, direct zonlicht, gaskachels enz.).
• Stel het toestel op een droge en tegen spatwater beschermde plaats op.
• Controleer voor de ingebruikname of de spanning op het typeplaatje overeenkomt met de aanwezige stroomvoorziening.

INSTRUCTIE Gebruik N-BUS-verbindingskabels bij het aansluiten van apparaten met N-BUS-ondersteuning.

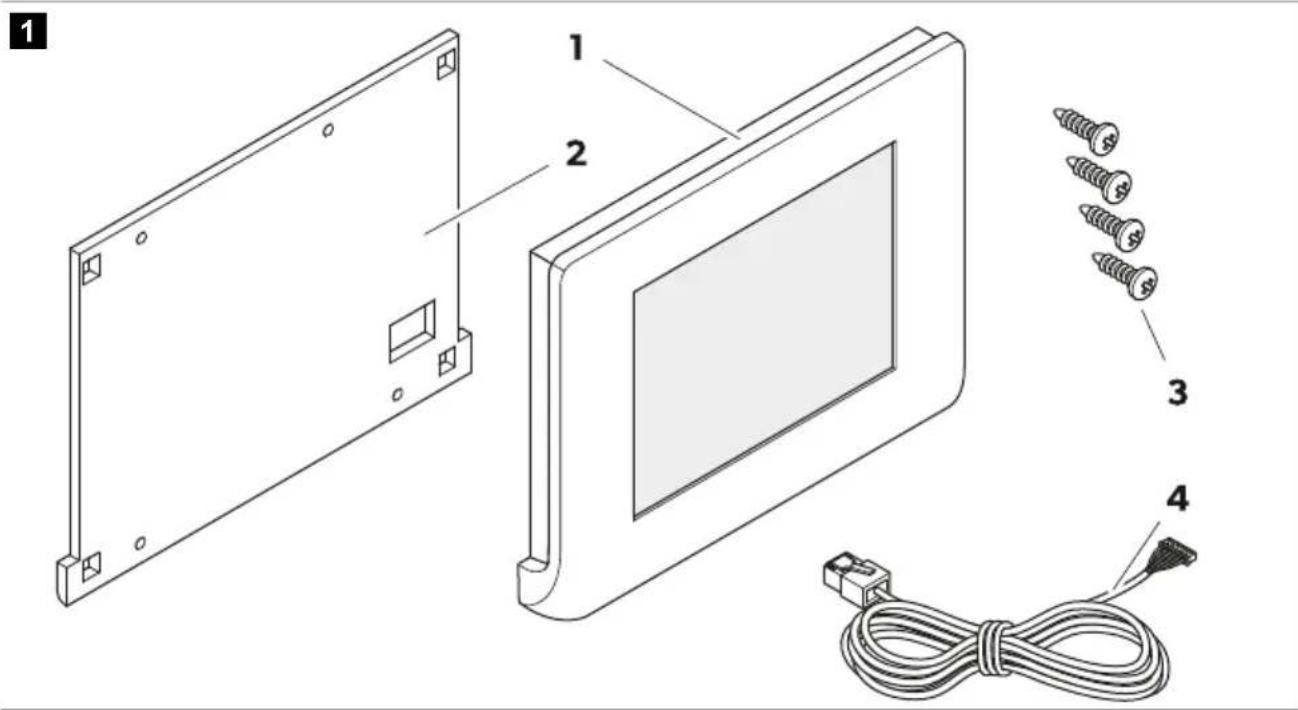

4 Omvang van de levering

Nr. Aanduiding Aantal

1 Displayelement 1

2 Montageplaat 1

3 Schroeven 4

4 Communicatiekabel 1

5 Accessoires

Aanduiding Artikelnr.

Dometic NDS BC10M (N-BUS-aansluitkabel, 10 m) 9620008182

Dometic NDS BC06M (N-BUS-aansluitkabel, 6 m) 9620008462

Dometic NDS BC03M (N-BUS-aansluitkabel, 3 m) 9620008275

6 Beoogd gebruik

Het display is bedoeld als accumonitor voor het weergeven en bewaken van de huidige ladingstoestand, spanning en stroom van voertuigaccu's met N-BUS-ondersteuning en voor het besturen van apparaten met N-BUS-ondersteuning in het netwerk.

Het display is geschikt voor:

• Installatie in recreatievoertuigen, boten en vrachtwagens
  • Aansluiting op voertuigaccu TEMPRA (TLB 100(F)-150(F))

NL Dometic TD283

• Aansluiting op acculaders, laadregelaars voor zonne-energie en omvormers
  • Stationair of mobiel gebruik
• Gebruik binnenshuis

Het display is niet geschikt voor:

• Werking op netspanning
• Gebruik buiten

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste installatie, montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan beschreven in deze handleiding

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

7 Technische beschrijving

Het display is uitgerust met een aanraakscherm en kan worden bediend met een spanning van 12 V=.

Het scherm is compatibel met Dometic-apps voor mobiele apparaten, zoals de SunControl-app (alleen als een Bluetooth-apparaat is verbonden met het N-BUS-netwerk).

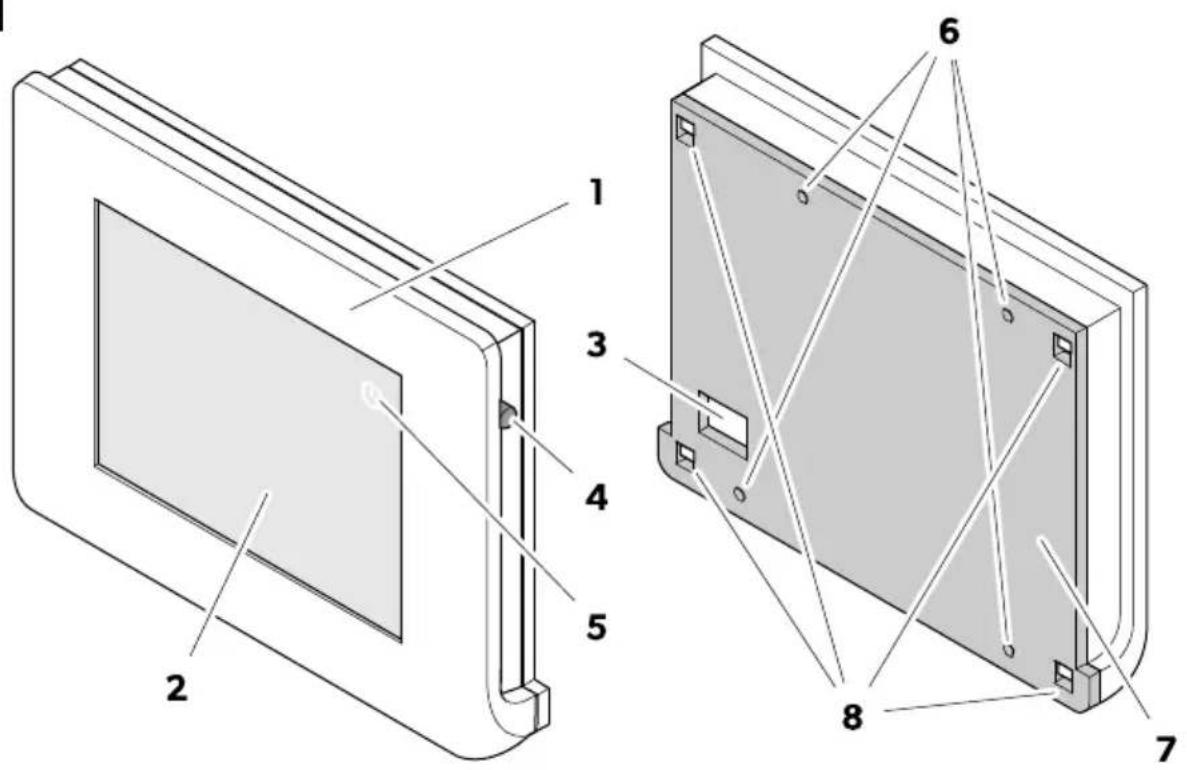

Componenten

2

1 Displayelement

2 Aanraakscherm

3 Aansluiting communicatiekabel

4 Aan/uit-schakelaar

5 Aan-uitknop

6 Montagegaten

7 Montageplaat

8 Bevestigingsgaten

Aanraakscherm

3

DOMETIC 13:22 60% 13.2V -12.5A On -- St.By 0.0A St.By 0.0A Off -- 1 2 3

Nr. Onderdeel Beschrijving

1 Statusbalk	Toont actieve functies (Bluetooth) van aangesloten N-BUS-apparaten, het uur en meldingen (foutmeldingen).
		Bluetooth-functies van aangesloten N-BUS-apparatenLicht geel op wanneer de Bluetooth-functie van de aangesloten N-BUS-apparaten is geactiveerd.
		FoutindicatieEen rode stip op de bel geeft aan dat er een fout werd ge-detecteerd. De foutmeldingen kunnen opgevraagd worden door op de bel te duwen.
		Aan-uitknopHiermee schakelt u het display en alle apparaten in het net-werk met N-BUSSEN-ondersteuning uit.
2 Weergave menu	Dynamisch scherm, toont de belangrijkste gegevens van de apparaten die zijn aangesloten op de N-BUS in het geselecteerde menu.Het hoofdmenu wordt weergegeven als startscherm.

Nr. Onderdeel Beschrijving

		Een knipperend accusymbool geeft aan dat de huisaccu wordt opgeladen.
3 Menubalk	Via de menubalk kunnen het hoofdmenu, instellingenmenu en menu's voor aangesloten apparaten worden geselecteerd.Het menu voor apparaten die momenteel zijn aangesloten wordt wit weerge-geven, het menu voor actieve apparaten (Status "Ingeschakeld") wordt geel weergegeven en het menu voor apparaten die niet zijn aangesloten wordt grijs weergegeven. Menu's in het grijs kunnen niet worden geselecteerd.
		Hoofdmenu
		Instellingenmenu
		Menu laadregelaar voor zonne-energie
		Menu acculader
		Menu huishoudaccu
		Menu omvormer

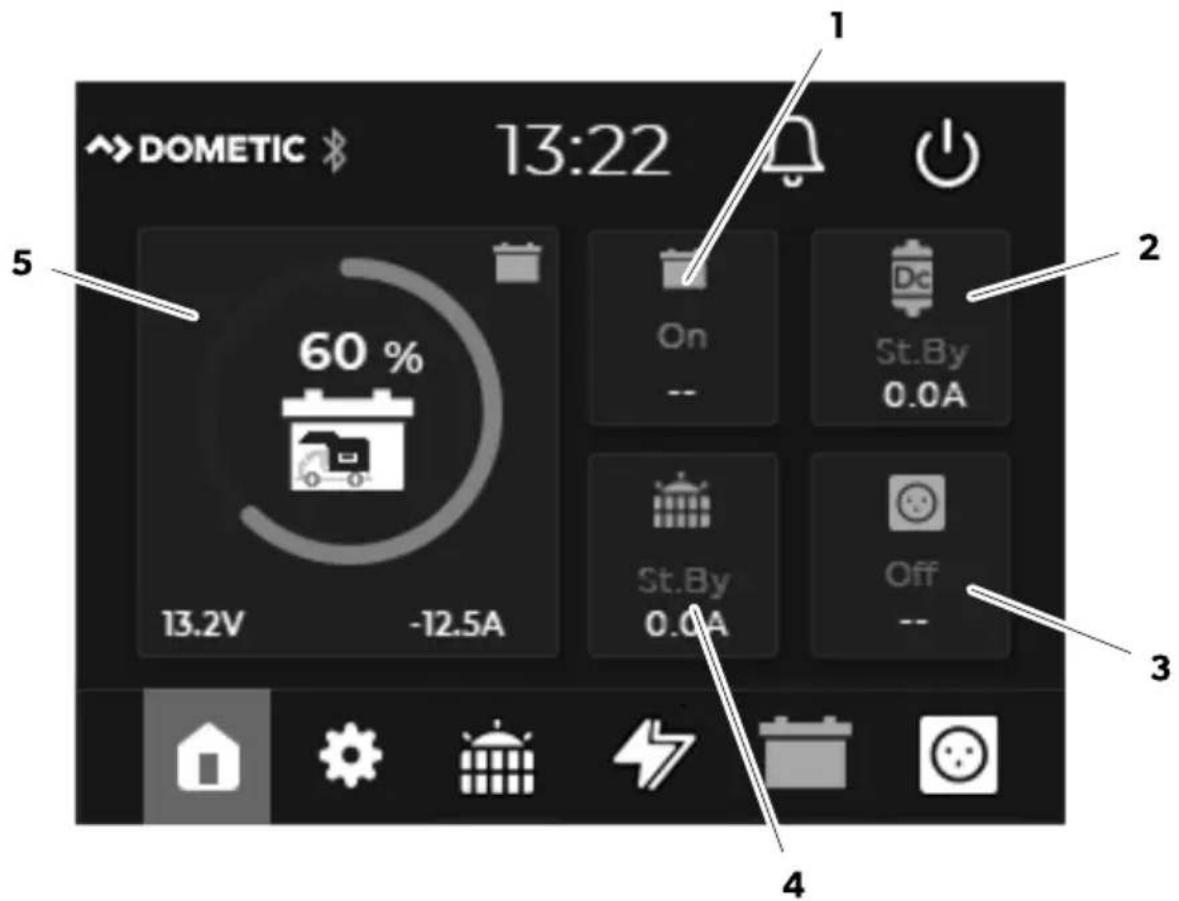

Hoofdmenu

4

13:22 DOMETIC 60% 13.2V -12.5A On -- St.By 0.0A Off -- 4 5 1 2 3

Nr. Beschrijving

1	Status van de huisaccu (aan/uit)Spanning (in V) van de huisaccu
2	Status van de acculader (Standby/Bulk/Absorption/Float/Uit)Voeding (in A) van de acculader
3	Status van de omvormer (Aan/Uit)Uitgangsspanning (in V) van de omvormer
4	Status van de laadregelaar voor zonne-energie (Standby/MPPT/Absorption/Float/Uit)Voeding (in A) van de laadregelaar voor zonne-energie
5	Laadtoestand (State of Charge, SoC) van de huisaccu (cirkeldiagram in 25 % stappen) met huidige spanningswaarden (in V) en stroom (in A)*Opmerking: Als een TEMPRA-accu (TLB 100(F)-150(F)) is aangesloten op het N-BUS-netwerk, wordt de SoC in 5 % stappen weergegeven

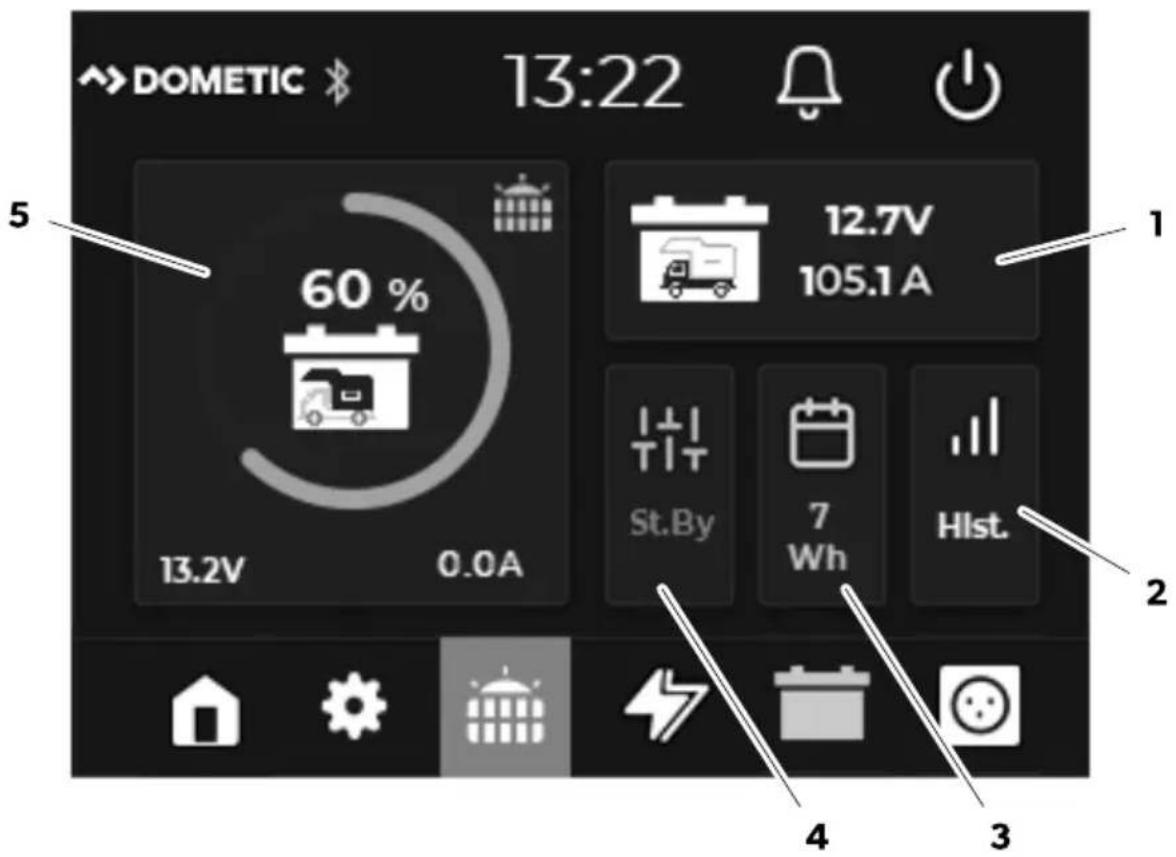

Menu laadregelaar voor zonne-energie

5

DOMETIC 13:22 5 60% 13.2V 0.0A 12.7V 105.1 A St.By 7 Wh Hlst. 2 4 3

Nr. Beschrijving

1 Huidige spanningswaarde (in V) van de startaccu
2 Open Hist. voor een overzicht van de zonne-energie die de laatste 3 weken geleverd werd.
3 Dagelijkse uitvoer (in Wh) van aangesloten zonnepanelen
4 Status van de laadregelaar voor zonne-energie (Standby/MPPT/Absorption/Float/Uit)
5	Laadtoestand (State of Charge, SoC) van de huisaccu (cirkeldiagram in 25 % stappen) met huidige spanningswaarden (in V) en stroom (in A)* Opmerking: Als een TEMPRA-accu (TLB 100(F)-150(F)) is aangesloten op het N-BUS-netwerk, wordt de SoC in 5 % stappen weergegeven
	(Er wordt geen nummer weergegeven) Eén ingang van de zonnemodule aangesloten
	Twee ingangen van zonnemodules aangesloten en actief

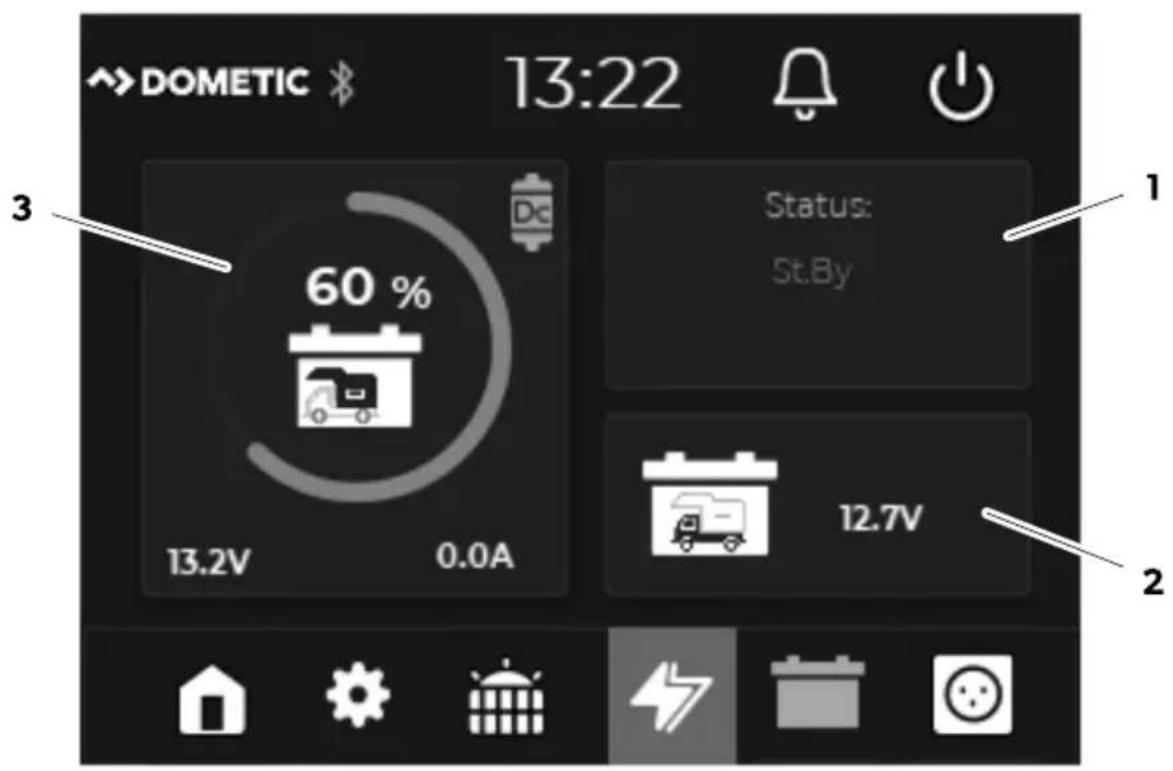

Menu acculader

6

DOMETIC 13:22 3 60 % 13.2V 0.0A Status: St.By 12.7V 2

Nr. Beschrijving

1 Status van de acculader (Standby/Bulk/Absorption/Float/Uit)
2 Spanning (in V) van de startaccu
3	Laadtoestand (State of Charge, SoC) van de huisaccu (cirkeldiagram in 25 % stappen) met huidige spanningswaarden (in V) en stroom (in A)*Opmerking: Als een TEMPRA-accu (TLB 100(F)-150(F)) is aangesloten op het N-BUS-netwerk, wordt de SoC in 5 % stappen weergegeven

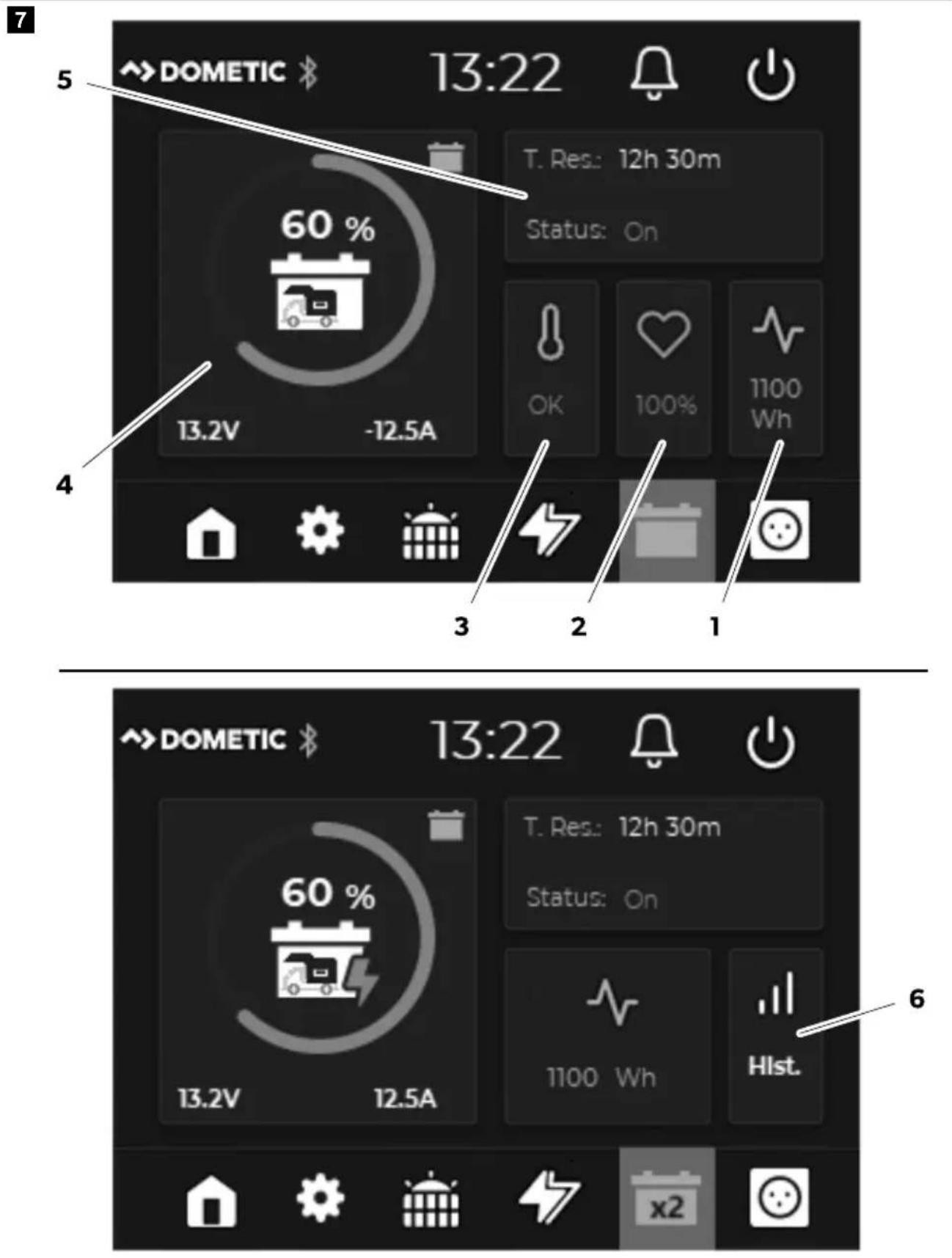

Menu huishoudaccu

7 5 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V -12.5A OK 100% 1100 Wh 4 3 2 1 6 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V 12.5A 1100 Wh Hlst. x2

Nr. Beschrijving

1 Accucapaciteit in Wh

2 Toestand van de accu (conditie (State of Health, SOH) in %)

3

Analyse van de accutemperatuur

• OK: Temperatuur binnen het toegestane bereik
  • Hoi: Hoge temperatuur
  • Laag: Lage temperatuur
  Alarm als de temperatuur in een kritieke zone komt

4 Laadtoestand van de huisaccu (in %) met huidige spanningswaarden (in V) en stroom (in A)

5 Status van de huisaccu (Aan/Uit) en duur voor volledig opladen/ontladen

6

Als meer dan één accu is aangesloten op het N-BUS-netwerk:

Open Hist. voor een overzicht van de individuele accutoestand en accutemperatuur voor maximaal 4 accu's in het netwerk.

Als meer dan één accu is aangesloten op het N-BUS-netwerk

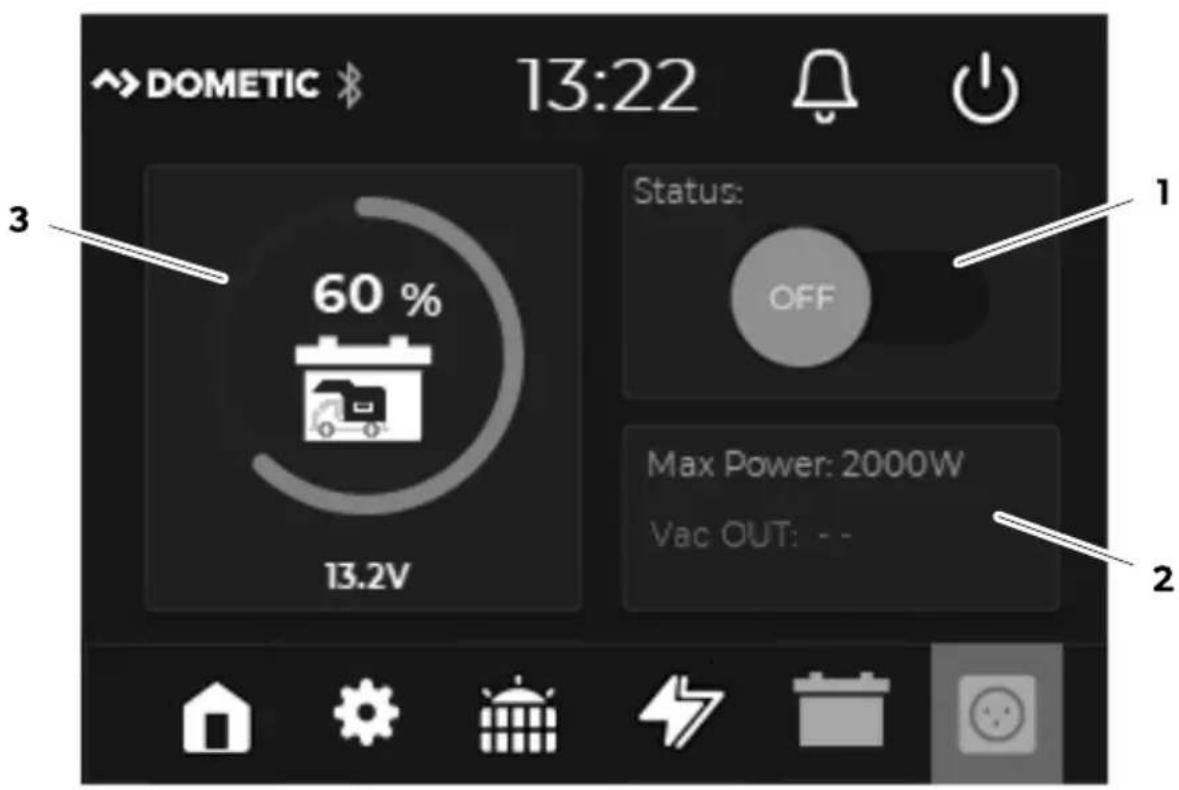

Menu omvormer

8

DOMETIC 13:22 3 60 % 13.2V Status: OFF Max Power: 2000W Vac OUT: - - 1 2

Nr. Beschrijving

1 Status van de omvormer (Aan/Uit)

Nr. Beschrijving

2 Maximale piekstroom (in W) en huidige uitgangsspanning

3 Laadtoestand van de huisaccu (in %) met huidige spanningswaarde (in V)

8 Installatie

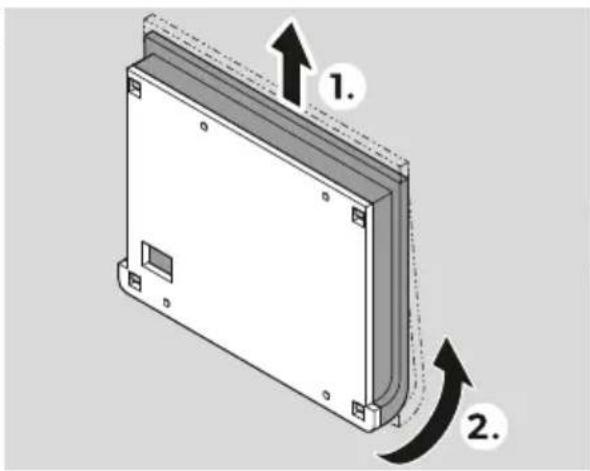

Het display bevestigen

9

1. Maak de bevestigingsplaat los van de displayafscherming.
2. Plaats de bevestigingsplaat op het montageoppervlak en markeer de bevestigingsgaten en de aansluiting van de communicatiekabel.
3. Boor bevestigingsgaten voor de bevestigingsplaat (∅ 3 mm) en een opening voor de verbinding van de communicatiekabel (∅ 8 mm) op de gemarkeerde punten.
4. Leid de communicatiekabel door de aansluiting van de communicatiekabel en het geboorde gat in het montageoppervlak.
5. Schroef de bevestigingsplaat op het montageoppervlak.

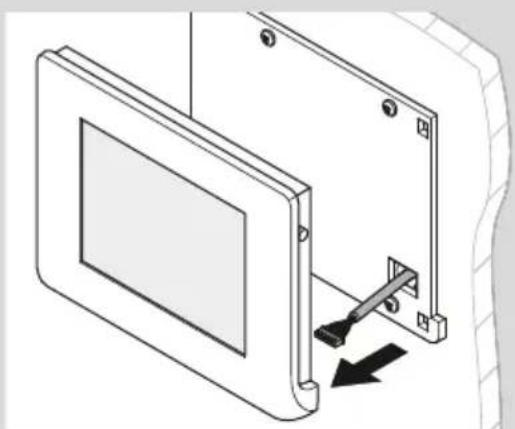

Het display aansluiten

10

1. Sluit de communicatiekabel aan op het display.
2. Bevestig de displayafscherming aan de montageplaat.

N-BUS-apparaten aansluiten

INSTRUCTIE Gebruik N-BUS-aansluitkabels (accessoires) bij het aansluiten van apparaten met voor N-BUS-ondersteuning.

9 Gebruik

Het display instellen

Wanneer het apparaat voor de eerste keer wordt ingeschakeld, wordt de initiele configuratie voor het instellen van de taal, datum, tijd en type gebruikte accu automatisch gestart (raadpleeg het desbetreffende hoofdstuk voor meer informatie over de afzonderlijke instellingen).

De instellingen kunnen op elk gewenst moment worden overgeslagen en bewerkt of gewijzigd in het instellingen- menu.

INSTRUCTIE Voor een correcte werking van het display moeten het gebruikte accutype, de nominale capaciteit en het betreffende laadprofiel worden ingesteld voor de actueel aangesloten huisaccu (zie hoofdstuk Basisinstellingen voor de accu opgeven op pagina 152).

Display gebruiken

Het display inschakelen

Druk op de aan/uit-schakelaar of tik op het aanraakscherm om het display in te schakelen (afb. 11 op pagina 149).

Standaard schakelt het display automatisch over naar de stand-bymodus na 3 min zonder gebruik van het apparaat.

De standaardinstelling kan worden aangepast (zie hoofdstuk Een stand-bytijd instellen op pagina 151).

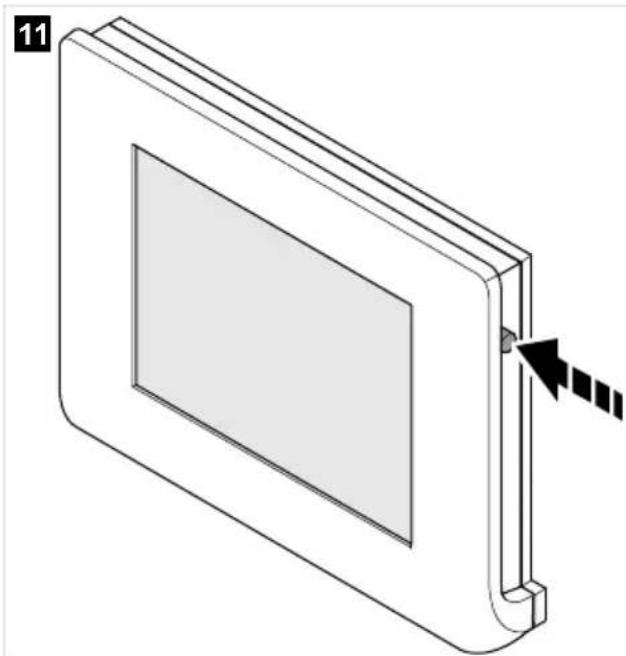

Druk op de aan/uit-schakelaar om het display in stand-by (afb. 11 op pagina 149) te zetten.

Apparaten met N-BUS-ondersteuning in het netwerk in- en uitschakelen

INSTRUCTIE Het display kan worden gebruikt om alle apparaten met N-BUS-ondersteuning in het netwerk te activeren en uit te schakelen.

Tik ten minste 3 s (afb. 12 op pagina 150) op de aan/uit-knop om het scherm en alle apparaten met N-BUS-ondersteuning in het netwerk uit te schakelen.

Druk op de aan/uit-schakelaar om het display en alle apparaten met N-BUS-ondersteuning in het netwerk in te schakelen (afb. 11 op pagina 149).

Waarden instellen

Selecteer of de waarden te verlagen of te verhogen.

Navigeren door de menu's

Selecteer ◀f ▶ vooruit of achteruit te navigeren in de menu's.

Selecteer om terug te keren naar het hoofdmenu.

De Bluetooth-functie van aangesloten apparaten in- of uitschakelen

Het display kan worden gebruikt om de Bluetooth-modules van de aangesloten N-BUS-apparaten te bedienen.

INSTRUCTIE

• Controleer of de aangesloten apparaten die u wilt bedienen een Bluetooth-functie hebben.

• De Bluetooth-modules van alle aangesloten N-BUS-apparaten worden tegelijkertijd aangestuurd. De apparaten kunnen niet specifiek worden geselecteerd.

• Selecteer o het instellingenmenu te openen.

• Vink het selectievakje naast Bluetooth aan of uit om de Bluetooth-functie van aangesloten N-BUS-apparaten in of uit te schakelen.

- Zodra de Bluetooth-functie is geactiveerd, licht hetymbool op de statusbalk geel op.

Een overzicht van aangesloten N-BUS-apparaten openen

1. Selecteer o het instellingenmenu te openen.
2. Ga naar BUS.
   √ Er wordt een lijst met aangesloten N-BUS-apparaten weergegeven. De hoofdinterface is blauw gemarkeerd.

Instellingen uitvoeren

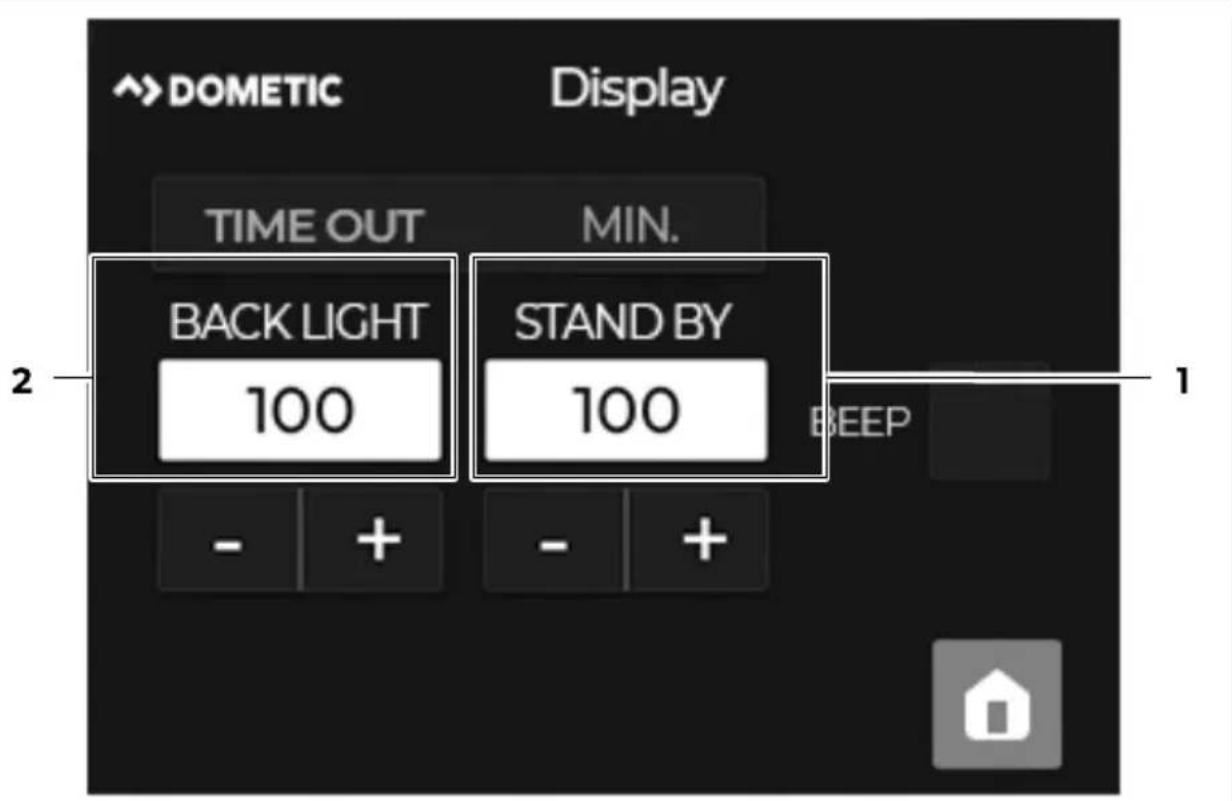

Een stand-bytijd instellen

13

DOMETIC Display TIME OUT MIN. BACK LIGHT 100 STAND BY 100 BEEP - + - +

INSTRUCTIE Standaard schakelt het display automatisch over naar de stand-bymodus na 3 min zonder gebruik van het apparaat.

1. Selecteer o het instellingenmenu te openen.
2. Ga naar Display.
3. Stel een waarde in tussen 1 en 100 voor de tijd (in minuten) waarna de achtergrondverlichting moet worden gedimd (2).

Als de achtergrondverlichting gedimd is, wordt het stroomverbruik van het display teruggebracht tot de helft van het energieverbruik bij volledige helderheid (zie hoofdstuk Technische gegevens op pagina 156).

1. Stel een waarde in tussen 1 en 100 voor de tijd (in minuten) waarna het display automatisch overschakelt naar stand-by (1).

NL Dometic TD283

In de stand-bymodus is de achtergrondverlichting van het display volledig uitgeschakeld en wordt het stroom-verbruik van het display teruggebracht tot 15 mA (zie hoofdstuk Technische gegevens op pagina 156).

Knop en waarschuwingssignalen instellen

1. Selecteer o het instellingenmenu te openen.
2. Ga naar Display.
3. Vink het selectievakje naast BEEP aan of uit om het geluidssignaal te activeren of uit te schakelen (zie afb. op pagina 151).

Stille modus instellen

Wanneer de stille modus geactiveerd is, wordt de ventilator (indien aanwezig) van de aangesloten N-BUS-apparaten uitgeschakeld en worden de apparaten met laag vermogen opgeladen om oververhitting te vermijden.

INSTRUCTIE De instelling is alleen beschikbaar als ten minste een acculader of laadregelaar voor zonne-energie met N-BUS-ondersteuning is aangesloten op het N-BUS-netwerk.

1. Selecteer o het instellingenmenu te openen.
2. Vink het selectievakje naast Silent Mode aan of uit om de stille modus in of uit te schakelen.

Datum en tijd instellen

1. Selecteer o het instellingenmenu te openen.
2. Ga naar Date&Time.
3. Datum Voer de dag, maand en jaar in.
4. Tijd Voer de uren en minuten in.

De taal instellen

1. Selecteer o het instellingenmenu te openen.
2. Ga naar Language.
3. Vink het selectievakje naast de gewenste taal aan om de taal te kiezen.

Volgende functies zijn beschikbaar:

• Italiaans
• Engels
• Duits
• Frans
• Spaans
• Nederlands

Basisinstellingen voor de accu opgeven

Voor een correcte werking van het display moeten het gebruikte accutype, de nominale capaciteit en het betreffende laadprofiel worden ingesteld voor de actueel aangesloten huisaccu.

INSTRUCTIE Als de TEMPRA-accu (TLB 100(F)-150(F)) is aangesloten als een huisaccu, zijn deze instellingen vooraf gedefinieerd en kunnen ze niet worden gewijzigd.

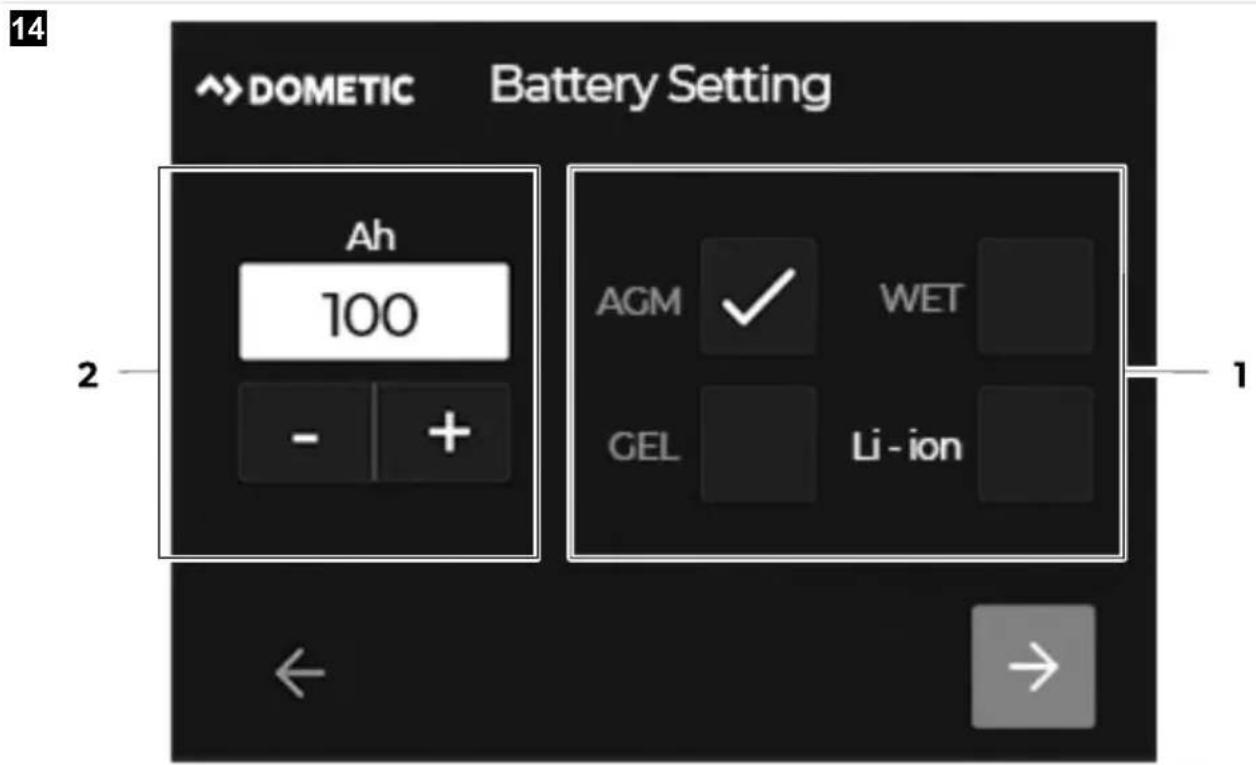

Het accutype en de nominale capaciteit instellen

14 Dometic Battery Setting Ah 100 - + AGM ✓ WET GEL Li - ion 2 1

1. Selecteer o het instellingenmenu te openen.
2. Ga naar Battery.
3. Voer de nominale capaciteit van de accu in (in Ah) (2).
4. Vink het selectievakje aan naast het gebruikte accutype (1).

De volgende accutypen worden ondersteund:

• AGM (accu's met geabsorbeerde glasmat)
• WET (loodzuuraccu's)
• GEL (Loodgelaccu's)
• Li-ion (lithium-ionaccu)

Het laadprofiel instellen

LET OP! Gevaar voor schade

Selecteer alleen een oplaadprofiel dat geschikt is voor de gebruikte accu op basis van de specificaties van de fabrikant. Onjuiste instellingen kunnen leiden tot storingen en schade aan de accu's. Neem bij twijfel contact op met een gekwalificeerde elektricien.

INSTRUCTIE De instelling is alleen beschikbaar als ten minste een acculader of laadregelaar voor zonne-energie met N-BUS-ondersteuning is aangesloten op het N-BUS-netwerk.

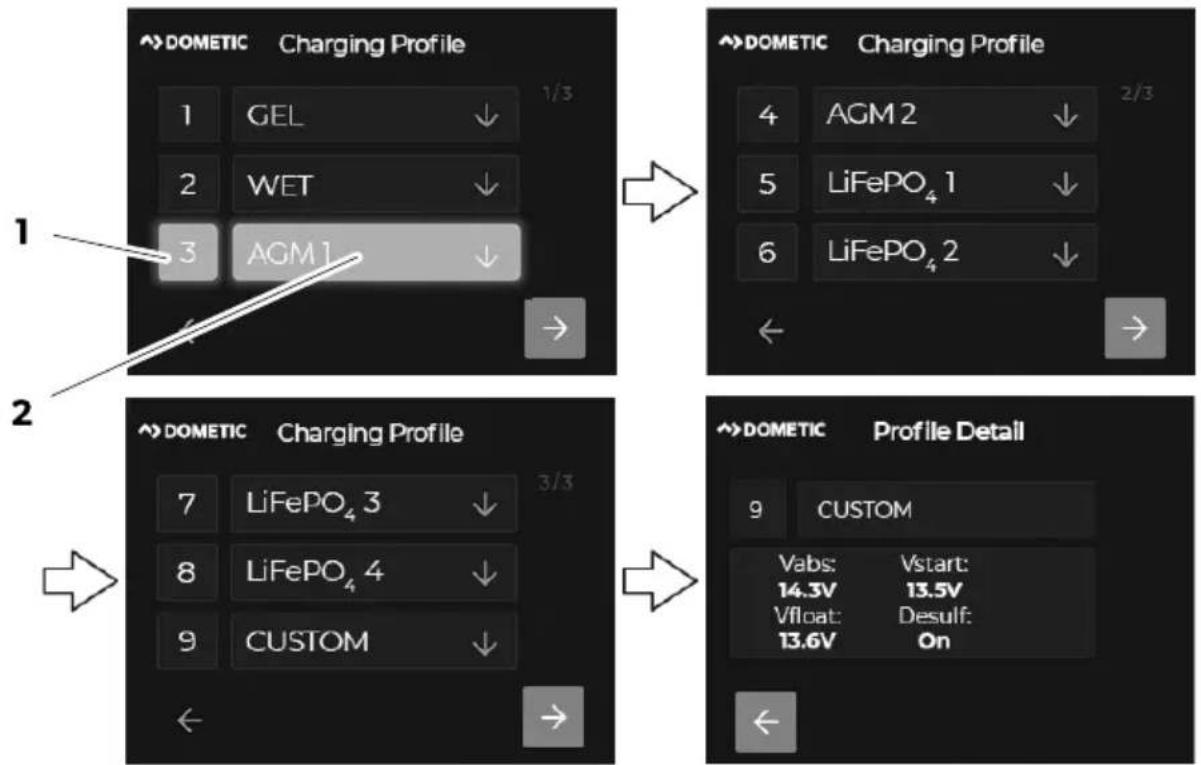

15

↑DOMETIC Charging Profile 1 GEL ↓ 2 WET ↓ 3 AGM 1 ↓ → → 1 2 ↑DOMETIC Charging Profile 4 AGM 2 ↓ 5 LiFePO₄ 1 ↓ 6 LiFePO₄ 2 ↓ ← → → ↑DOMETIC Charging Profile 7 LiFePO₄ 3 ↓ 8 LiFePO₄ 4 ↓ 9 CUSTOM ↓ → → ↑DOMETIC Profile Detail 9 CUSTOM Vabs: Vstart: 14.3V 13.5V Vfloat: Desulf: 13.6V On ← →

1. Selecteer o het instellingenmenu te openen.
2. Ga naar Charging profile.
3. Selecteer het nummer naast het geschikte oplaadprofiel om een vooraf ingesteld oplaadprofiel in te stellen (1 - 8, bijvoorbeeld 3 voor AGM1, zie afb. 15 op pagina 154, 1).
4. Selecteer nummer 9 om een aangepast oplaadprofiel in te stellen (zie hoofdstuk Een aangepast oplaadprofiel voor de accu instellen op pagina 154).

- Het nummer van het geactiveerde oplaadprofiel wordt gemarkeerd.

1. Selecteer het veld van een oplaadprofiel om de profieldetails te bekijken (bijv. AGM1, zie afb. 15 op pagina 154, 2).

Beschrijving:

V_abs Absorptiespanning
V_Start Accuspanning aan het begin van het laadproces
V_Float- Float-spanning

Desulf Desulfatie, optionele oplaadfase voor loodzuuraccu's (AGM2) om sulfaat uit de loodplaten van de accu te verwijderen en de accucapaciteit te herstellen. Opmerking: Gebruik de oplaadfase alleen wanneer dit nodig is, omdat overmatig gebruik de levensduur van de accu verkort.

Een aangepast oplaadprofiel voor de accu instellen

1. Selecteer o het instellingenmenu te openen.
2. Ga naar Charging profile.
3. selecteer CUSTOM.

4. Voer waarden in voor V abs , V float en V _start .

5. selecteer .

1. Vink het selectievakje naast Float aan om de druppeloplaadfase (float) te activeren.

2. Vink het selectievakje naast Recondition aan om de reconditioneringsfase te activeren.

Alleen AGM2-accu's: Desulfatiefase (Desulf) wordt geactiveerd wanneer het bijbehorende laadprogramma wordt geselecteerd.

1. Voer de waarde (in A) in voor de maximale laadstroom van alle aangesloten laders.

Basisinstellingen voor de laadregelaar voor zonne-energie opgeven

Voor een correcte werking van het display moet de nominale uitvoer (in WP) voor de aangesloten zonnepanelen worden ingesteld.

INSTRUCTIE De instelling is alleen beschikbaar als er laadregelaar voor zonne-energie met N-BUS-ondersteuning is aangesloten op het N-BUS-netwerk.

1. Selecteer o het instellingenmenu te openen.

2. Ga naar Solar Panel.

3. Voer de nominale uitvoer (in WP) in voor maximaal 2 zonnepanelen (PS1 en PS2).

10 Reiniging en onderhoud

LET OP! Gevaar voor schade

• Gebruik voor de reiniging geen schurende schoonmaakmiddelen of harde voorwerpen omdat deze het apparaat kunnen beschadigen.
• Gebruik geen reinigingsmiddelen die ammoniak of alcohol bevatten.
• Spuit of giet nooit vloeistof rechtstreeks op het aanraakscherm of de behuizing.

Reinig het aanraakscherm met een schone en droge microvezeldoek met kleine, circulaire bewegingen. Bevochtig de microvezeldoek enigszins indien nodig.

Reinig de behuizing af en toe met een vochtige doek.

11 Problemen oplossen

Fout Mogelijke oorzaak Voorstel tot oplossing
Het display werkt niet. Er worden geen waarden gemeten.	De communicatiekabel is niet correct aangesloten of defect.	> Controleer de aansluitkabel op losse contacten, beschadigde isolatie of kabelbreuk.> Vervang de communicatiekabel indien nodig.
	Beschadigde isolatie, kabelbreuk of losse contacten bij onder spanning staande kabels van de aangesloten N-BUS-apparaten.	> Controleer de kabels op beschadigde isolatie, kabelbreuk of losse contacten.

NL Dometic TD283

Fout Mogelijke oorzaak Voorstel tot oplossing
De spanning van de huisaccu is te laag ( 7 V).	> Controleer de spanning van de huisaccu. Laad de huisaccu op indien nodig.

12 Verwijdering

Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken. Vraag het dichtstbijzijnde recyclingcentrum of uw dealer naar informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving. Het product kan gratis worden afgevoerd.

Persoonlijke gegevens verwijderen: Als het product een gegevensopslag bevat, verwijder dan alle persoonlijke gegevens van deze gegevensopslag voordat u het product afvoert.

13 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de vestiging van de fabrikant in uw land (zie dometic.com/dealer) of uw verkoper.

Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fout

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

Type display TFT 2,83", kleurenaanraakscherm van 262k
Gemiddeld opgenomen vermogen
Achtergrondverlichting ingesteld op maximale waarde	54 mA
Stand-bystand	15 mA
Omgevingstemperatuur voor bedrijf-	10 ... 70 °C
Afmetingen 79 × 100 × 12 mm
Gewicht 70 g
Certificering	CE UK CA

Dansk

- Low: madal temperatuur
