BRUGSANVISNING TD283 DOMETIC

Monterings- og betjeningsvejledning....157

SV

Display

1 Vigtige henvisninger

Læs og følg alle disse anvisninger, retningslinjer og advarser i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.

2 Forklaring af symboler

FORSIGTIG!

Angiver en farlig situation, som kan medføre mindre eller lette kvæstelser, såfremt den ikke undgås.

VIGTIGT!

Angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås.

BEMÆRK Supplerende informationer om betjening af produktet.

3 Sikkerhedshenvisninger

Grundlæggende sikkerhed

FORSIGTIG! Fare for elektrisk stød

• Hvis apparatet har synlige beskadigelser, må apparatet ikke tages i brug.
• Apparatet må kun repareres af fagfolk. Ukorrekte reparationer kan medføre betydelige farer.
• Løsn ikke kabler, når apparatet stadig er i brug.
• Anvend kun tilbehør, der anbefales af producenten.
• Ingen af komponenterne må på nogen måde ændres eller tilpasses.

FORSIGTIG! Sundhedsfare

• El-apparater er ikke legetøj! Opbevar og anvend apparatet uden for meget unge børns række-vidde.
• Børn skal overvåges for at sikre, at de ikke leger med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

VIGTIGT! Fare for beskadigelse

• Sørg for, at andre genstande ikke kan forårsage en kortslutning på apparatets kontakter.
• Apparatet må ikke bruges under våde forhold eller nedsænkes i væske. Skal opbevares et tørt sted.

Sikker installering af apparatet

FORSIGTIG! Fare for elektrisk stød

• Installation og fjernelse af apparatet må kun udføres af fagfolk.
• Klemte ledninger kan føre til moderate kvæstelser.

Før kablerne, så de ikke kan blive beskadiget af døre eller hjelmen.

Anvend tomme rør eller ledningsgennemføringer, når ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter.

Træk ikke ledningerne løst eller med skarpe knæk.

Træk ikke i kablerne.

FORSIGTIG! Fare for kvæstelser

• Stil ikke apparatet i nærheden af varmekilder (varmeapparater, direkte sollys, gasovne osv.).
• Stil apparatet på et tørt sted, der er beskyttet mod stænkvand.
• Sammenlign spændingsspecifikationen på datapladen med den effektforsyning, der er til rådighed, før ibrugtagningen.

BEMÆRK Brug N-BUS-forbindelseskabler ved tilslutning af N-BUS-kompatible enheder.

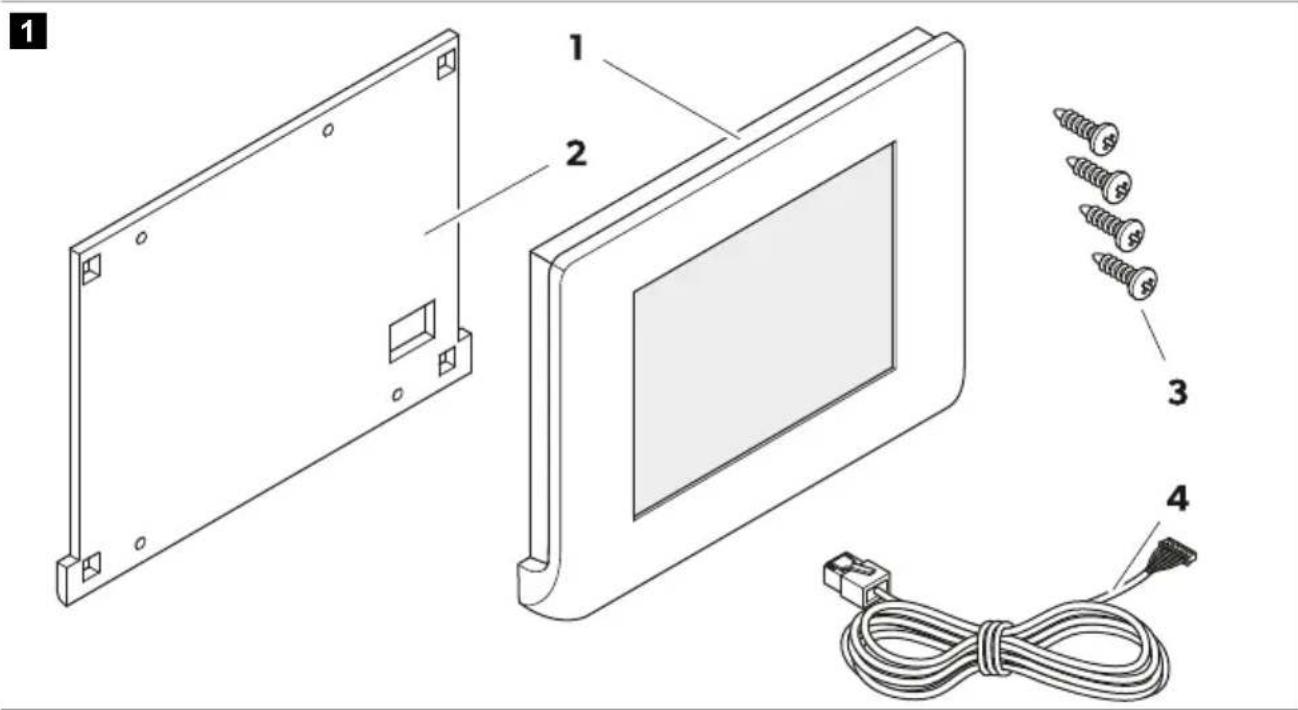

4 Leveringsomfang

Pos. Betegnelse Antal

1 Displayafdækning 1

2 Monteringsplade 1

3 Skruer 4

4 Kommunikationskabel 1

5 Tilbehør

Betegnelse Art.nr.

Dometic NDS BC10M (N-BUS-tilslutningskabel, 10 m) 9620008182

Dometic NDS BC06M (N-BUS-tilslutningskabel, 6 m) 9620008462

Dometic NDS BC03M (N-BUS-tilslutningskabel, 3 m) 9620008275

6 Korrekt brug

Displayet er beregnet til at være batteriovervågning for at vise og overvåge den aktuelle ladetilstand, spænding og strøm fra N-BUS-kompatible køretøjsbatterier og til at kontrollere N-BUS-kompatible enheder i netværket.

• Installation i køretøjer, både og vogne til fritidsbrug.
• Forbindelse til køretøjsbatteriet TEMPRA (TLB 100(F)-150(F))
• Tilslutning til batteriladere, styreenheder til solcelleladning og invertere

DA Dometic TD283

• Stationær eller mobil brug
- Indendørs brug

• Netdrift
• Udendørs brug

Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.

Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt montering eller forbindelse inklusive for høj spænding
• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten
• ændringer på produktet uden udtrykkelig tilladelse fra producenten
• brug til andre formål end dem, der er beskrevet i vejledningen.

Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

Displayet er udstyret med en touchscreen og kan betjenes med en spænding på 12 V=

Displayet er kompatibelt med Dometic-apps til mobilenheder, f.eks. SunControl-appen (kun hvis en Bluetooth-enhed er tilsluttet N-BUS-netværket).

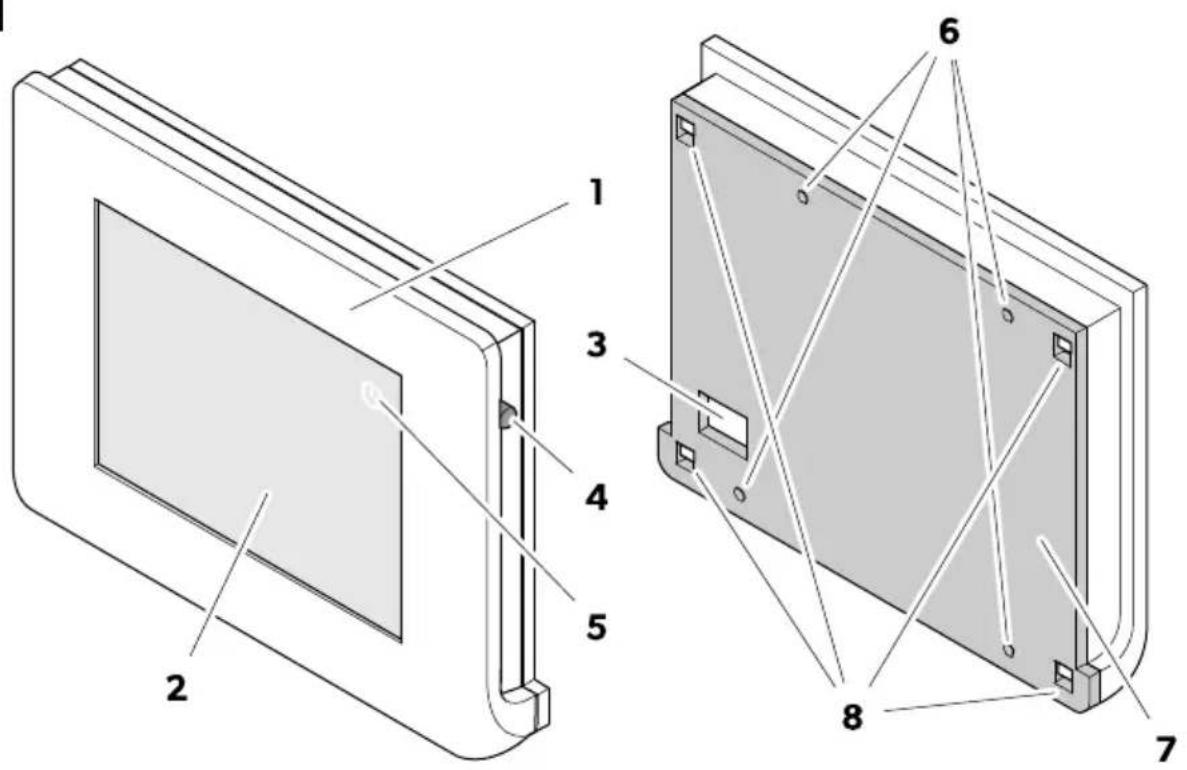

Komponenter

2

1 Displayafdækning
2 Touchscreen
3 Kommunikationskabeltilslutning
4 Tænd/sluk-kontakt
5 Tænd/sluk-knap
6 Monteringshuller
7 Monteringsplade
8 Fastgørelseshuller

Touchscreen

3

DOMETIC 13:22 60% 13.2V -12.5A On -- St.By 0.0A St.By 0.0A Off -- 1 2 3

Pos. Komponent Beskrivelse

1 Statusbjælke	Viser aktive funktioner (Bluetooth) for tilsluttede N-BUS-enheder, tid og meddelelser (fejlmeddelelser).
		Bluetooth-funktion for tilsluttede N-BUS-enhederLyser gult, så snart Bluetooth-funktionen for tilsluttede N-BUS-enheder aktiveres.
		FejlindikationEn rød prik på klokken angiver, at der er registreret en fejl. Du kan få vist fejlmeddelelserne ved at trykke på klokken.
		Tænd/sluk-knapSlukker displayet og alle N-BUS-kompatible enheder i netværket.
2 Menuvisning	Dynamisk skærm, viser de vigtigste data for de enheder, der er tilsluttet N-BUS i den valgte menu.Hovedmenuen vises som startskærm.
		Et blink på batterisymbolet angiver, at forsyningsbatteriet opla-des.

Pos. Komponent Beskrivelse

Hovedmenuen og indstillingsmenuen samt menuerne for tilsluttede enheder vælges via menulinjen.

Menuen for aktuelt tilsluttede enheder vises med hvidt, menuen for aktive enheder (status "til") vises med gult, og menuen for enheder, der ikke er tilsluttet, er nedtonet. Nedtonede menuer kan ikke vælges.

3 Menulinje

Hovedmenu

Indstillingsmenu

Menu for styreenhed til solcelleladning

Menu for batterilader

Menu til forsyningsbatteriet

Invertermenuen

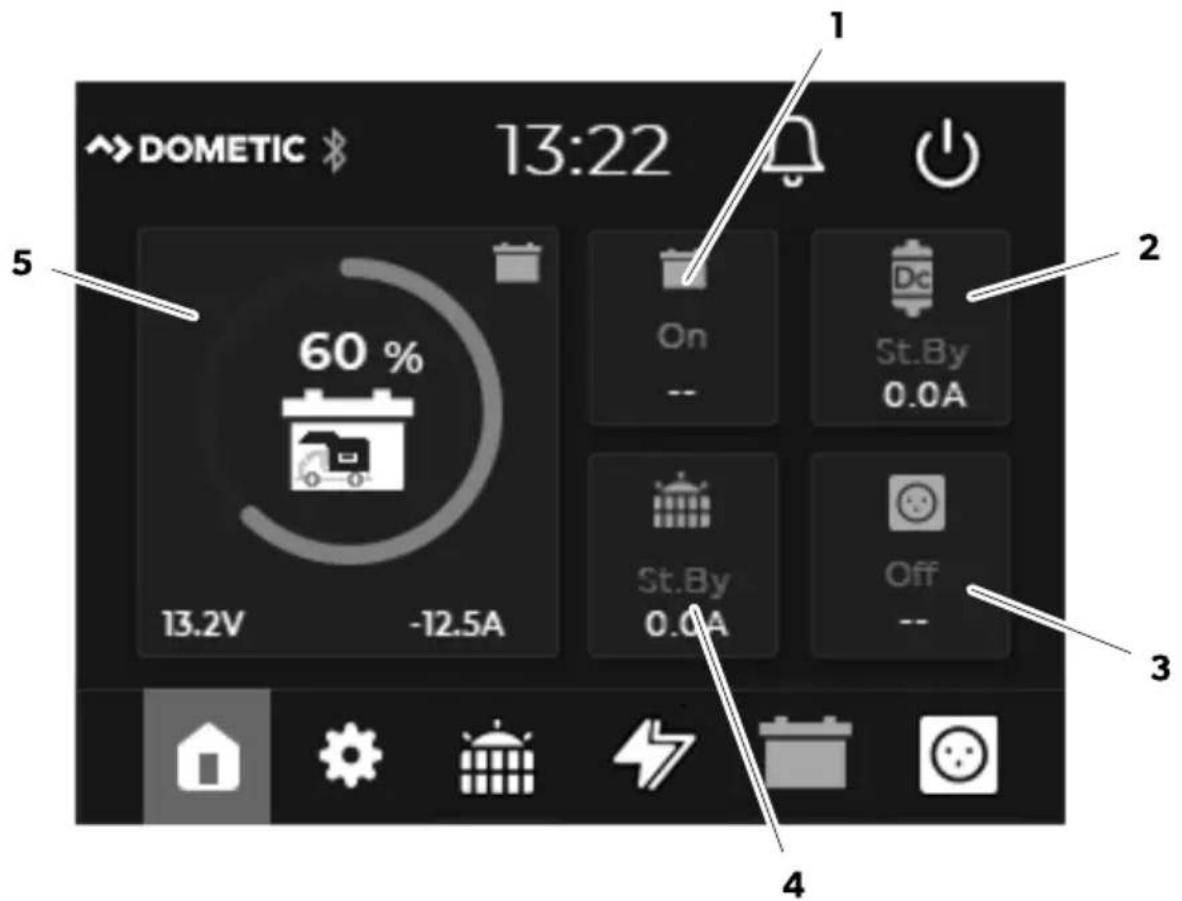

Hovedmenu

4

13:22 DOMETIC 60% 13.2V -12.5A On -- St.By 0.0A Off -- 4 5 1 2 3

Pos. Beskrivelse

1	Status for forsyningsbatteriet (tændt/slukket)Forsyningsbatteriets spænding (i V)
2	Status for batteriladeren (standby/bulk/absorption/flydespænding/slukket)Strømforsyning (i A) fra batteriopladeren
3	Status for inverteren (tændt/slukket)Udgangsspænding (i V) for inverteren
4	Status for styreenheden til solcelleladning (standby/MPPT/absorption/flydespænding/slukket)Strømforsyning (i A) fra solcelleladeren
5	Ladetilstand (SoC) for forsyningsbatteriet (cirkeldiagram med trin på 25 %) med de aktuelle værdier for spænding (i V) og strøm (i A)*Bemærk:Hvis et TEMPRA-batteri (TLB 100(F)-150(F)) er tilsluttet i N-BUS-netværket, vises SoC i i 5 % trin

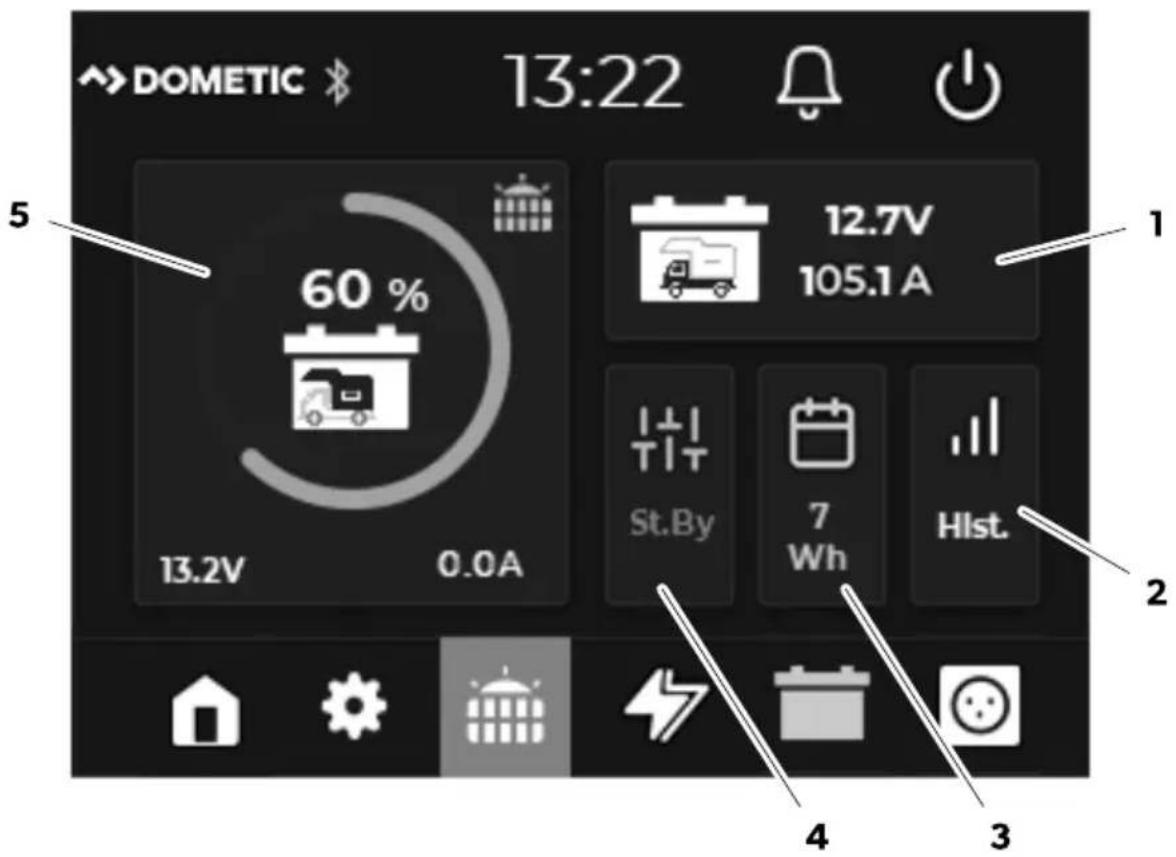

Menu for styreenhed til solcelleladning

5

DOMETIC 13:22 5 60% 13.2V 0.0A 12.7V 105.1 A St.By 7 Wh Hlst. 2 4 3

Pos. Beskrivelse

1 Aktuel værdi for startbatteriets spænding (i V)
2	Åbn Hist. for at se en oversigt over den solenergi, der er leveret i løbet af de sidste 3 uger.
3 Dagsproduktion (i Wh) for tilsluttede solpaneler
4 Status for styreenheden til solcelleladning (standby/MPPT/absorption/flydespænding/slukket)
5	Ladetilstand (SoC) for forsyningsbatteriet (cirkeldiagram med trin på 25 %) med de aktuelle værdier for spænding (i V) og strøm (i A)* Bemærk: Hvis et TEMPRA-batteri (TLB 100(F)-150(F)) er tilsluttet i N-BUS-netværket, vises SoC i i 5 % trin
	(Der vises intet nummer) En solpanelindgang er tilsluttet
	To solpanelindgange er tilsluttet og aktive

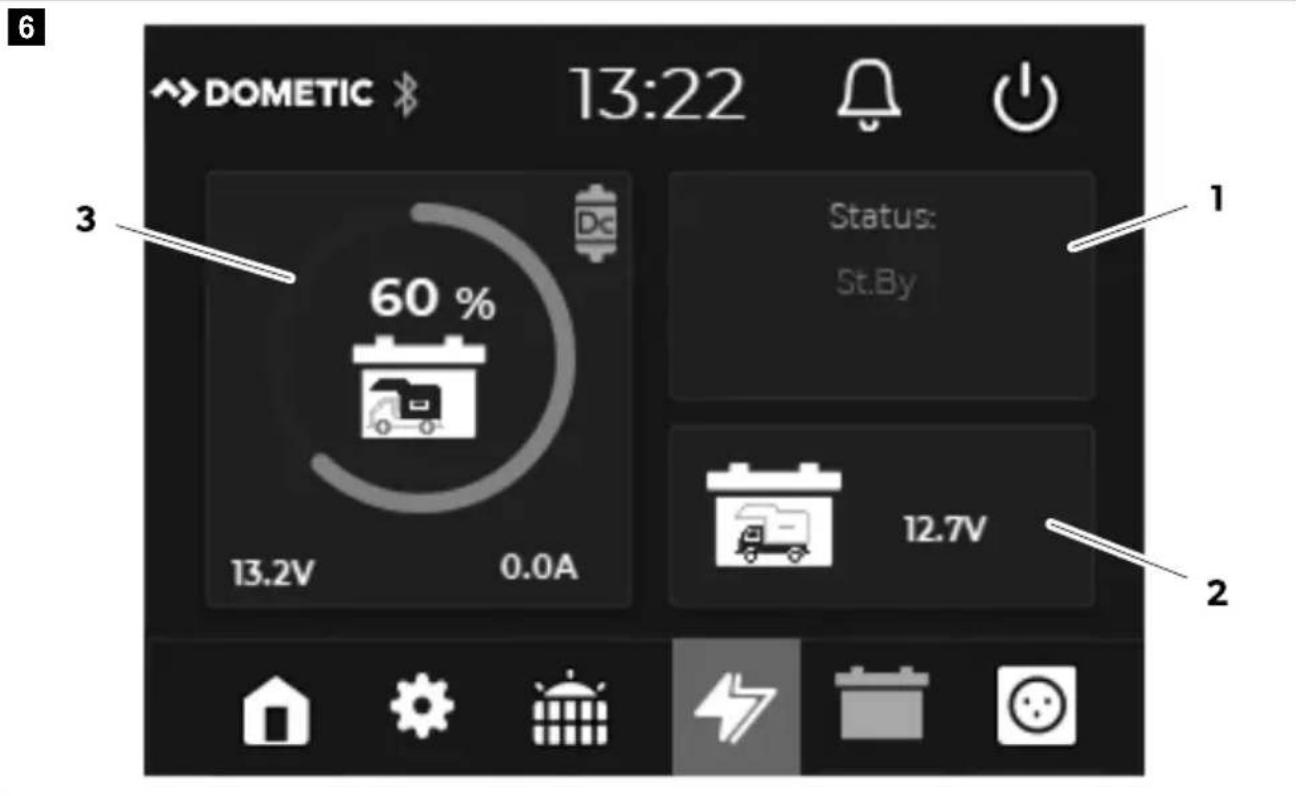

Menu for batterilader

6 DOMETIC 13:22 13.2V 0.0A 60% Status: St.By 12.7V 2 3

Pos. Beskrivelse

1 Status for batteriladeren (standby/bulk/absorption/flydespænding/slukket)
2 Startbatteriets spænding (i V)
3	Ladetilstand (SoC) for forsyningsbatteriet (cirkeldiagram med trin på 25 %) med de aktuelle værdier for spænding (i V) og strøm (i A)*Bemærk:Hvis et TEMPRA-batteri (TLB 100(F)-150(F)) er tilsluttet i N-BUS-netværket, vises SoC i i 5 % trin

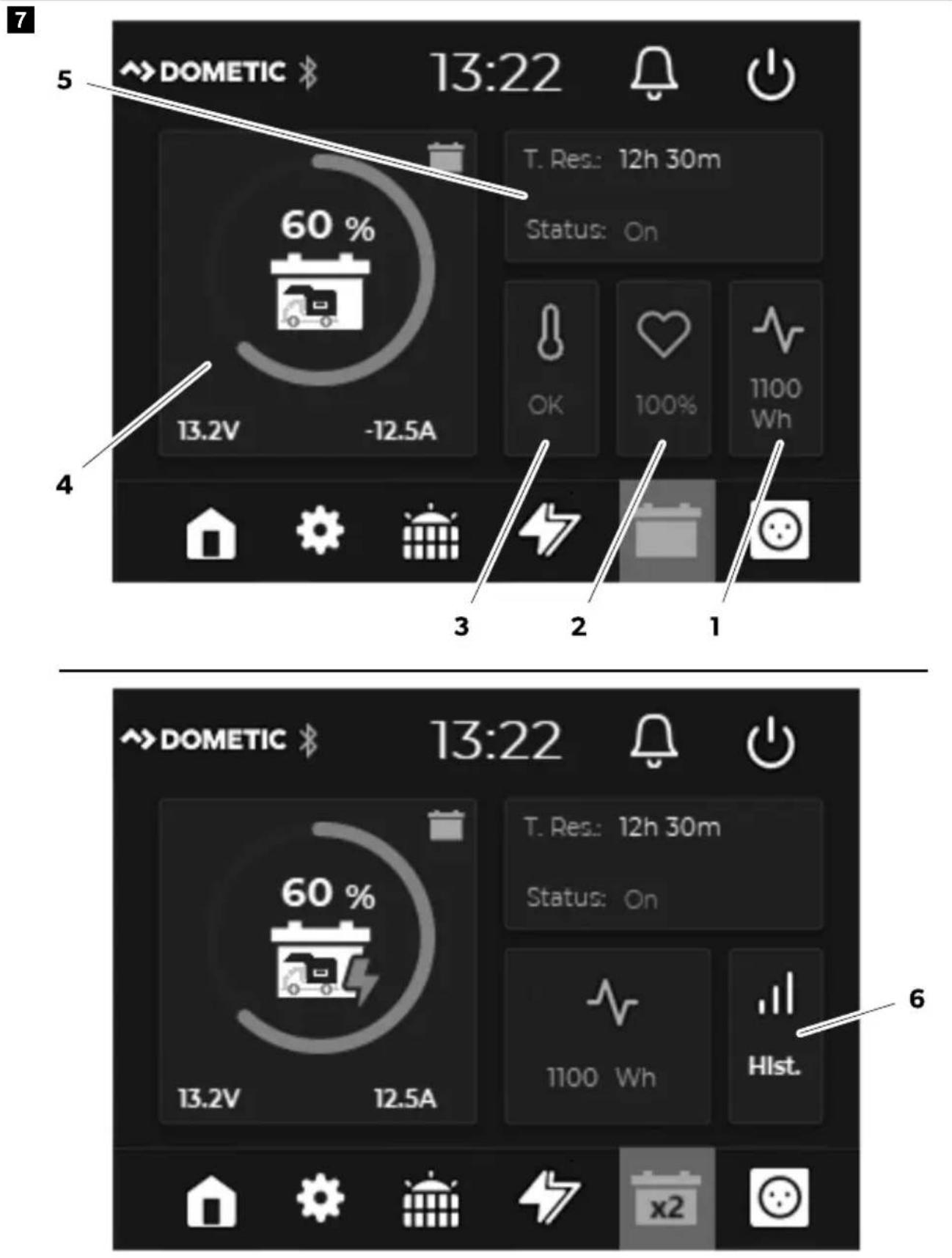

Menu til forsyningsbatteriet

7 5 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V -12.5A OK 100% 1100 Wh 4 3 2 1 6 DOMETIC 13:22 T. Res: 12h 30m Status: On 60 % 13.2V 12.5A 1100 Wh Hlst. x2

Pos. Beskrivelse

1 Batterikapacitet i Wh
2 Batteriets tilstand (SoH, State of Health) i %)
3	Analyse af batteriets temperaturOK: Temperatur inden for det tilladte områdeHøj: Høj temperaturLav: Lav temperaturAlarm, hvis temperaturen bevæger sig inden for et kritisk område
4 Ladetilstand for forsyningsbatteriet (i %) med aktuelle værdier for spænding (i V) og strøm (i A)
5 Forsyningsbatteriets status (tændt/slukket) og tid til fuld opladning/afladning
6	Hvis der er tilsluttet mere end ét batteri i N-BUS-netværket:Åbn Hist. for at se en oversigt over de enkelte batteriers tilstand og batteritemperatur for op til 4 batterier i netværket.
	Der er tilsluttet mere end ét batteri i N-BUS-netværket

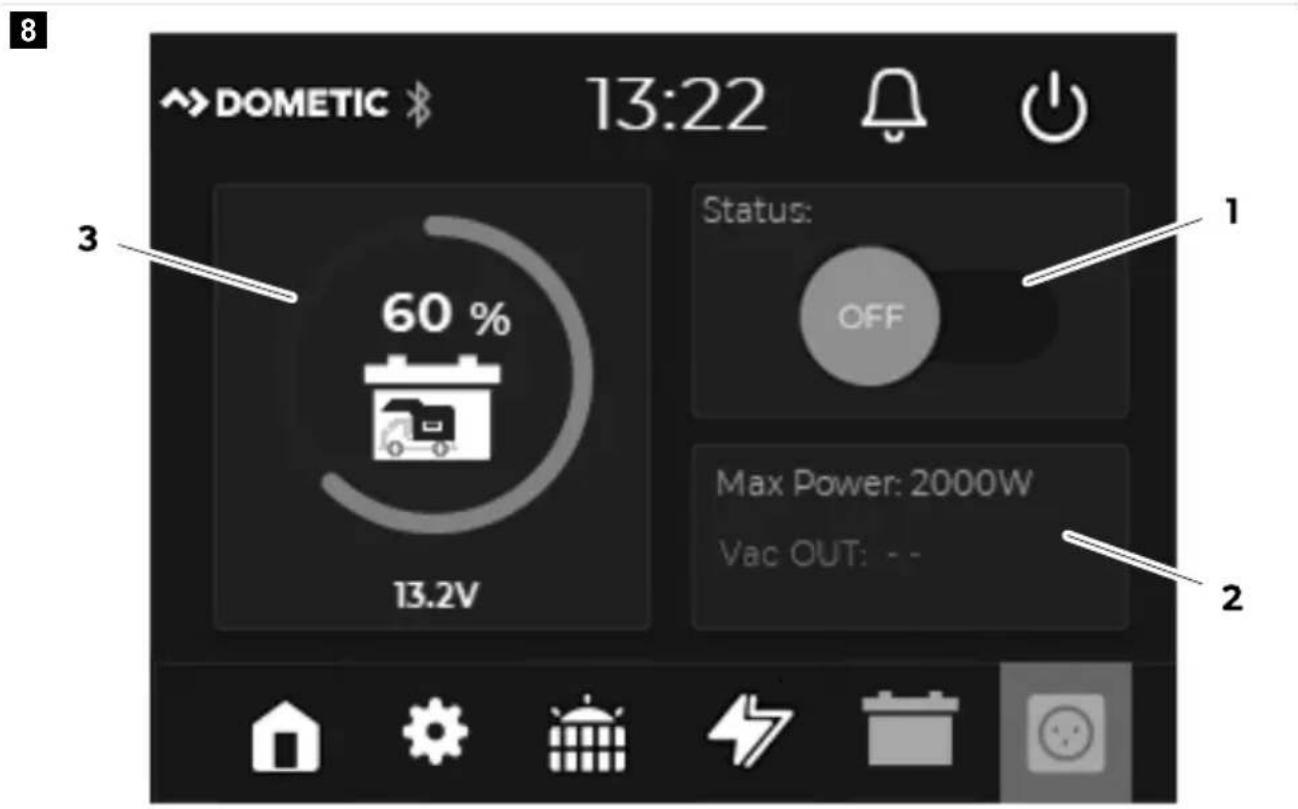

Invertermenuen

8 DOMETIC 13:22 3 60% 13.2V Status: OFF Max Power: 2000W Vac OUT: - - 1 2

Pos. Beskrivelse

1 Status for inverteren (tændt/slukkket)

Pos. Beskrivelse

2 Maksimal overspændingsstrøm (i W) og aktuel udgangsspænding

3 Ladetilstand for forsyningsbatteriet (i %) med aktuel værdi for spænding (i V)

8 Montering

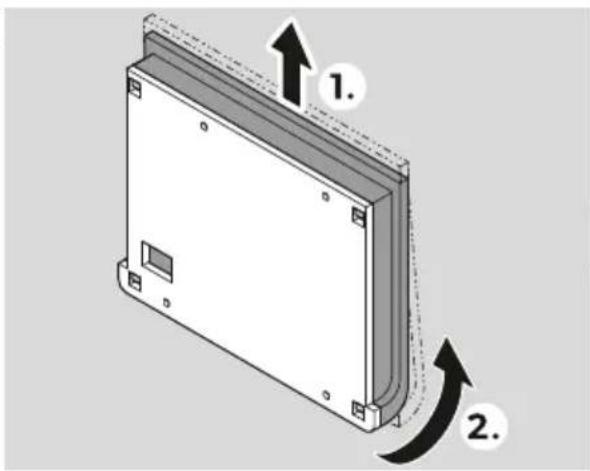

Montering af displayet

9

1. Afmontér monteringspladen fra displayafdækningen.
2. Anbring monteringspladen på monteringsoverfladen, og afmærk monteringshullerne og kommunikationskablets tilslutning.
3. Bor monteringshuller til monteringspladen (∅ 3 mm) og en åbning til kommunikationskablets tilslutning (∅ 8 mm) ved de markerede punkter.
4. Før kommunikationskablet gennem kommunikationskablets tilslutning og det forberedte hul i monteringsoverfladen.
5. Skru monteringspladen fast på monteringsoverfladen.

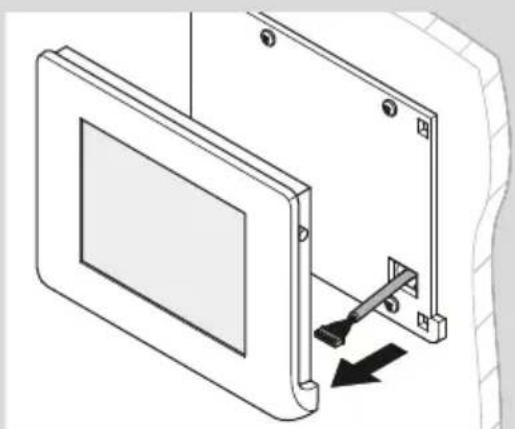

Tilslutning af displayet

10

1. Tilslut kommunikationskablet til displayet.
2. Fastgør skærmafdækningen til monteringspladen.

Tilslutning af N-BUS-enheder

BEMÆRK Brug N-BUS-forbindelseskabler (tilbehør) ved tilslutning af N-BUS-kompatible enheder.

9 Betjening

Opsætning af displayet

Når enheden tændes for første gang, startes den indledende opsætning til indstilling af sprog, dato, klokkeslæt og batteritype automatisk (se det tilsvarende kapitel for yderligere oplysninger om de individuelle indstillinger).

Indstillingerne kan springes over og redigeres eller ændres når som helst i indstillingsmenuen.

BEMÆRK For at displayet kan fungere korrekt, skal den anvendte batteritype, den nominelle kapacitet og den tilsvarende ladeprofil indstilles for det forsyningsbatteri, der aktuelt er tilsluttet (se kapitel Grund læggende indstillinger af batteriet på side 174).

Anvendelse af displayet

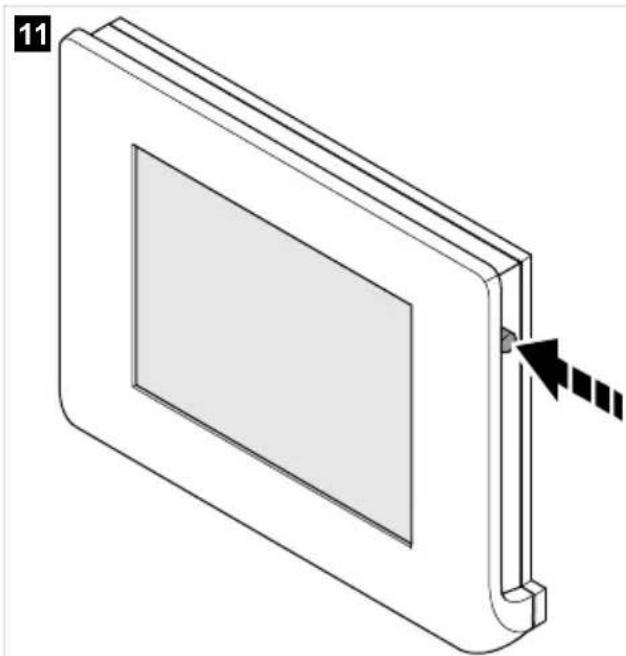

Tænding af displayet

Tryk på tænd/sluk-knappen, eller tryk på berøringsskærmen for at tænde for displayet (fig. 11 på side 171).

Som standard skifter displayet automatisk til standbytilstand, efter 3 min hvor det ikke er i brug. Standardindstillingen kan justeres (se kapitel Indstilling af standbytid på side 173).

Tryk på tænd/sluk-knappen for at sætte displayet på standby (fig. 11 på side 171).

Tænd og sluk for N-BUS-kompatible enheder i netværket

BEMÆRK Displayet kan bruges til at aktivere og deaktivere alle N-BUS-kompatible enheder i netværket.

Tryk på tænd/sluk-knappen i mindst 3 s (fig. 12 på side 172) for at slukke for displayet og alle N-BUS-kompatible enheder i netværket.

Tryk på tænd/sluk-knappen for at tænde for displayet og alle N-BUS-kompatible enheder i netværket (fig. 11 på side 171).

Indstilling af værdier

Vælg eller at mindske eller øge værdierne.

Navigering gennem menuerne

Vælg eller t→ at navigere frem eller tilbage i menuerne.

Vælg for at vende tilbage til hovedmenuen.

Aktivering eller deaktivering af Bluetooth-funktionen for tilsluttede enheder

Displayet kan bruges til at styre Bluetooth-modulerne på de tilsluttede N-BUS-enheder.

BEMÆRK

• Sørg for, at de tilsluttede enheder, der skal styres, har en Bluetooth-funktion.

• Bluetooth-modulerne på alle tilsluttede N-BUS-enheder styres samtidigt. Enhederne kan ikke vælges specifikt.

• Vælg for at åbne indstillingsmenuen.

• Markér eller fjern markeringen i afkrydsningsfeltet ved siden af Bluetooth for at aktivere eller deaktivere Bluetooth-funktionen for tilsluttede N-BUS-enheder.

Så snart Bluetooth-funktionen er aktiveret, lyser symbolet på statuslinjen gult.

Åbner en oversigt over tilsluttede N-BUS-enheder

1. Vælg for at åbne indstillingsmenuen.
2. Gå til BUS.
   Der vises en liste over de tilsluttede N-BUS-enheder. Masterinterfacet er fremhævet med blåt.

Sådan foretager du indstillinger

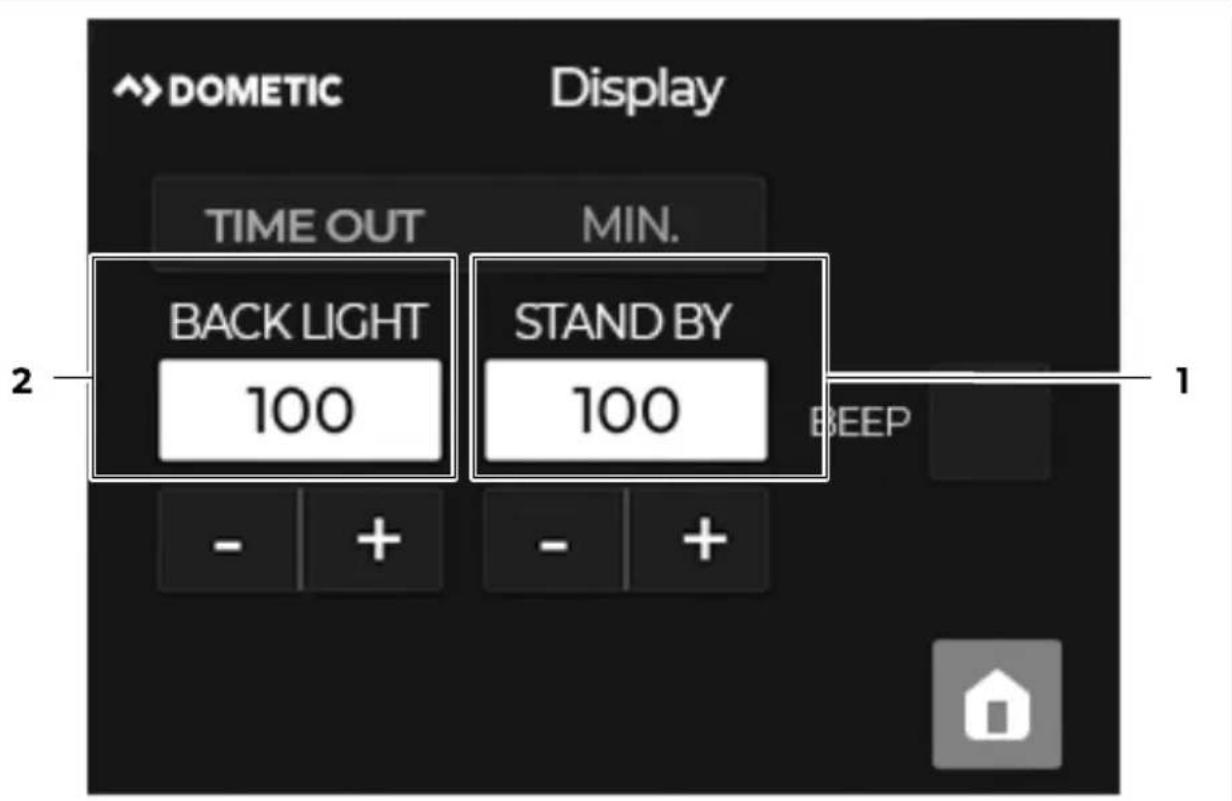

Indstilling af standbytid

13

DOMETIC Display TIME OUT MIN. BACK LIGHT 100 STAND BY 100 BEEP - + - +

BEMÆRK Som standard skifter displayet automatisk til standbytilstand, efter 3 min hvor det ikke er i brug.

1. Vælg for at åbne indstillingsmenuen.
2. Gå til Display.
3. Indstil en værdi mellem 1 og 100 for tiden (i minutter), hvorefter baggrundsbelysningen skal dæmpes (2). Når baggrundsbelysningen er dæmpet, reduceres displayets strømforbrug til halvdelen af strømforbruget ved fuld lysstyrke (se kapitel Tekniske data på side 178).
4. Indstil en værdi mellem 1 og 100 for tiden (i minutter), hvorefter displayet automatisk skifter til standby (1). I standbytilstand er displayets baggrundsbelysning helt slukket, og displayets strømforbrug er reduceret til 15 mA (se kapitel Tekniske data på side 178).

Indstilling af knap- og advarselstonesignaler

1. Vælg forat åbne indstillingsmenuen.
2. Gå til Display.
3. Marker eller fjern markeringen i afkrydsningsfeltet ved siden af BEEP for at aktivere eller deaktivere det akustiske signal (se fig. 13 på side 173).

Indstilling af støjsvag tilstand

Når støjsvag modus er aktiveret, slukkes ventilatoren (hvis monteret) på de tilsluttede N-BUS-enheder, og enhederne oplades ved reduceret strøm for at forhindre overophedning.

BEMÆRK Indstillingen er kun tilgængelig, hvis mindst én N-BUS-kompatibel batterioplader eller solcelle-lader er tilsluttet i N-BUS-netværket.

1. Vælg for at åbne indstillingsmenuen.
2. Marker eller fjern markeringen i afkrydsningsfeltet ved siden af Silent Mode for at aktivere eller deaktivere lyd- løs tilstand.

Ændring af dato og klokkeslæt

1. Vælg for at åbne indstillingsmenuen.
2. Gå til Date&Time.
3. Date (dato) Indtast dag, måned og år.
4. Time (tid) Indtast timer og minutter.

Indstilling af sproget

1. Vælg for at åbne indstillingsmenuen.
2. Gå til Language.
3. Vælg afkrydsningsfeltet ved siden af det ønskede sprog for at vælge sprog.

Følgende sprog er tilgængelige:

• Italiensk
  • Engelsk
  • Tysk
• Fransk
• Spansk
  • Hollandsk

Grundlæggende indstillinger af batteriet

For at displayet kan fungere korrekt, skal den anvendte batteritype, den nominelle kapacitet og den tilsvarende ladeprofil indstilles for det forsyningsbatteri, der aktuelt er tilsluttet.

BEMÆRK Hvis TEMPRA-batteriet (TLB 100(F)-150(F)) er tilsluttet som et forsyningsbatteri, er disse indstillinger foruddefinerede og kan ikke ændres.

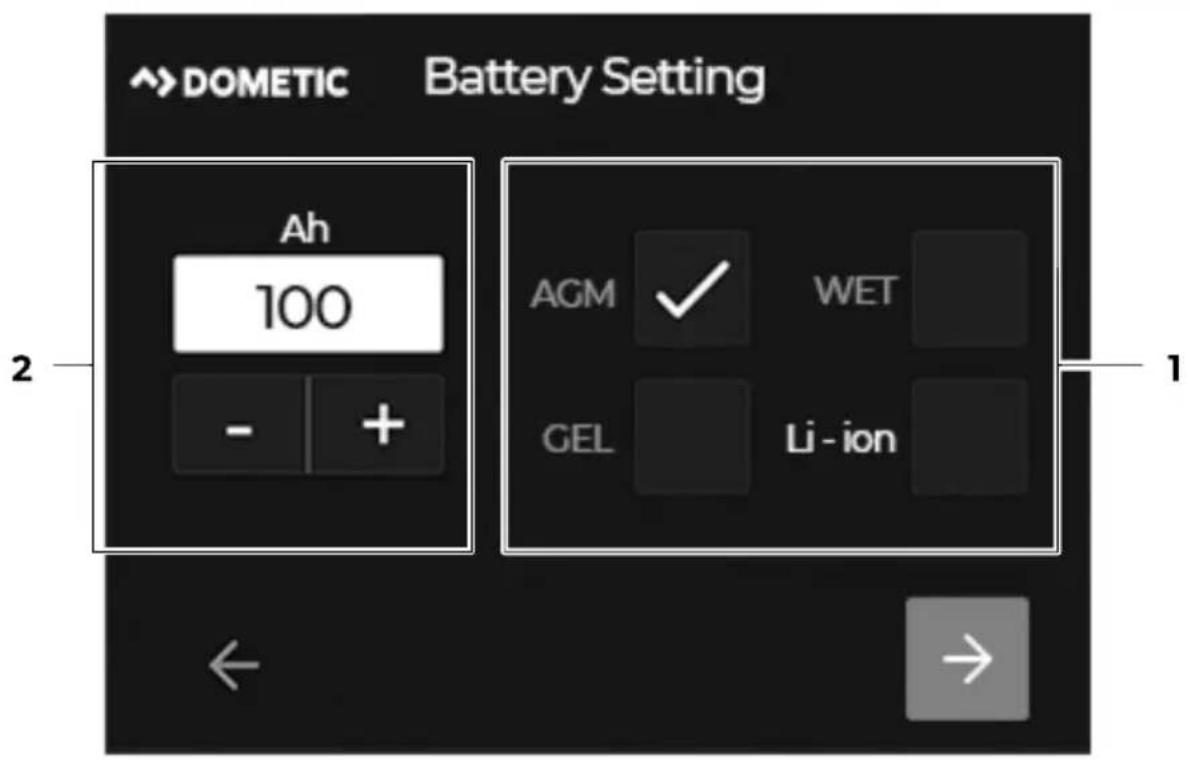

Indstilling af batteritype og nominel kapacitet

14

Dometic Battery Setting Ah 100 - + AGM ✓ WET GEL Li - ion 2 1

1. Vælg for at åbne indstillingsmenuen.
2. Gå til Battery.
3. Indtast forsyningsbatteriets nominelle kapacitet (i Ah) (2).
4. Marker afkrydsningsfeltet ved siden af den anvendte batteritype (1).

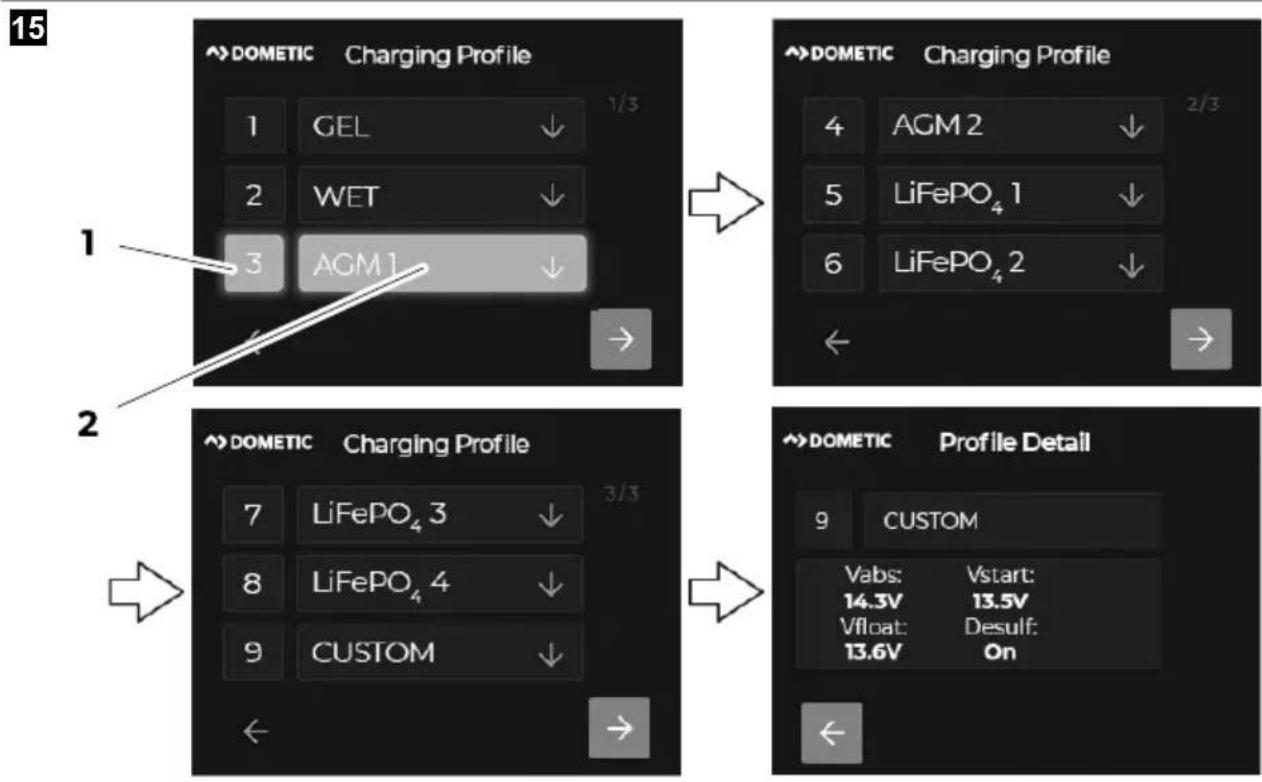

Indstilling af opladningsprofilen

VIGTIGT! Fare for beskadigelse

Vælg kun en ladeprofil, der passer til det anvendte batteri, baseret på producentens specifikationer. Forkerte indstillinger kan føre til funktionsfejl og beskadigelse af batterierne. Hvis du er i tvivl, skal du kontakte en autoriseret elektriker.

BEMÆRK Indstillingen er kun tilgængelig, hvis mindst én N-BUS-kompatibel batterioplader eller solcelle-lader er tilsluttet i N-BUS-netværket.

15 ↑DOMETIC Charging Profile 1 GEL ↓ 1/3 2 WET ↓ 3 AGM 1 ↓ → 2 ↑DOMETIC Charging Profile 4 AGM 2 ↓ 2/3 5 LiFePO₄ 1 ↓ 6 LiFePO₄ 2 ↓ ← → → ↑DOMETIC Charging Profile 7 LiFePO₄ 3 ↓ 3/3 8 LiFePO₄ 4 ↓ 9 CUSTOM ↓ ← → → ↑DOMETIC Profile Detail 9 CUSTOM Vabs: Vstart: 14.3V 13.5V Vfloat: Desulf: 13.6V On ←

1. Vælg for at åbne indstillingsmenuen.
2. Gå til Charging profile.
3. Vælg nummeret ved siden af den passende ladeprofil for at indstille en forudindstillet ladeprofil (1 - 8, f.eks. 3 for AGM1, se fig. 15 på side 176, 1).
4. Vælg nummer 9 for at indstille en tilpasset ladeprofil (se kapitel Indstilling af en tilpasset batteriladeprofil på side 176).
   √ Nummeret på den aktiverede ladeprofil fremhæves.
5. Vælg feltet for en ladeprofil for at få vist profiloplysningerne (f.eks. AGM1, se fig. 15 på side 176, 2). Beskrivelse:

V_abs Absorptionsspænding
V_start Batterispænding ved starten af opladningen
V_float Flydespænding

Desulf Desulfation, valgfri ladefase til blysyrebatterier (AGM2) til fjernelse af sulfat fra batteriets blyplader og genoprettelse af batteriets kapacitet. Bemærk: Brug kun ladefasen, når det er nødvendigt, da overdreven brug vil forkorte batteriets levetid.

Indstilling af en tilpasset batteriladeprofil

1. Vælg for at åbne indstillingsmenuen.
2. Gå til Charging profile.
3. Vælg CUSTOM.
4. Indtast værdier for V abs' , V float og V _start .

5. Vælg .

6. Vælg afkrydsningsfeltet ved siden af Float for at aktivere vedligeholdelsesladefasen (float).

7. Vælg afkrydsningsfeltet ved siden af Recondition for at aktivere rekonditioneringsfasen.

Kun AGM2-batterier: Desulfationsfasen (Desulf) aktiveres, når det tilsvarende ladeprogram vælges.

1. Indtast værdien (i A) for den maksimale ladestrøm for alle tilsluttede opladere.

Foretage grundlæggende indstillinger for solcelleladeren

For at displayet kan fungere korrekt, skal det nominelle output (i Wp) for de tilsluttede solpaneler indstilles.

BEMÆRK Indstillingen er kun tilgængelig, hvis en N-BUS-kompatibel solcellelader er tilsluttet i N-BUS-netværket.

1. Vælg for at åbne indstillingsmenuen.

2. Gå til Solar Panel.

3. Indtast det nominelle output (i Wp) for op til 2 solpaneler (PS1 og PS2).

• Anvend ikke slibende rengøringsmidler eller hårde genstande under rengøring, da de kan beskadige apparatet.
• Brug ikke rengøringsmidler, der indeholder ammoniak eller alkohol.
• Du må aldrig sprøjte eller hælde væsker direkte på berøringsskærmen eller huset.

Rengør berøringsskærmen med en ren og tør mikrofiberklud med små cirkulære bevægelser. Fugt om nødvendigt mikrofiberkulden om nødvendigt.
Rengør af og til huset med en fugtig klud.

11 Udbedring af fejl

Fejl Mulig årsag Løsningsforslag
Displayet virker ikke. Der måles ingen værdier.	Kommunikationskablet er ikke tilsluttet korrekt eller defekt.	> Kontrollér tilslutningskablet for løse forbindelser, isoleringsfejl eller brud.> Udskift om nødvendigt kommunikationskablet.
	Isoleringsfejl, brud eller løse forbindelser ved de strømførende kabler på de tilsluttede N-BUS-enheder.	> Kontrollér de spændingsførende kabler for isoleringsfejl, brud eller løse forbindelser.
	Forsyningsbatterispændingen er for lav. (Õ 7 V).	> Kontrollér forsyningsbatteriets spænding. Genoplad om nødvendigt forsyningsbatteriet.

12 Bortskaffelse

Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald. Kontakt en lokal genbrugsstation eller din faghandel for at få de pågældende forskrifter om, hvordan du bortskaffer produktet i overensstemmelse med disse gældende forskrifter for bortskaffelse. Produktet kan bortskaffes uden gebyr.

Sletning af persondata: Hvis produktet indeholder et datalager, skal du slette alle persondata fra dette datalager, før du bortskaffer produktet.

13 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato
- en reklamationsgrund eller en fejlbeskrivelse.

Vær opmærksom på, at egne eller uprofessionelle reparationer kan få sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.

14 Tekniske data

Displaytype TFT 2,83", 262k fuld farve touchscreen

Middel effektforbrug

Baggrundslys indstillet til maksimumværdi

54 mA

Standby-modus

15 mA

Omgivelsestemperatur for drift –

10 ... 70 °C

Mål 79 × 100 × 12 mm

Vægt 70 g

Godkendelse

CE UK CA

Svenska

1 Observera

3 Säkerhetsanvisningar

Dometic NDS BC10M (N-BUS anslutningskabel, 10 m) 9620008182

Dometic NDS BC06M (N-BUS anslutningskabel, 6 m) 9620008462

Dometic NDS BC03M (N-BUS anslutningskabel, 3 m) 9620008275

6 Avsedd användning

1. Anslut anslutningskabeln till displayen.
2. Sätt fast displayskyddet på monteringsplattan.

Ansluta N-BUS-enheter

1. Koble tilkoblingskabelen til displayet.
2. Fest display-dekselet til montasjeplaten.

MERK Bruk N-BUS-tilkoblingskabler (tilbehør) ved tilkobling til N-BUS-kapable enheter.

9 Betjening

Sette opp displayet

Kun AGM2-batterier: Desulfateringsfase (Desulf) aktiveres når det korresponderende ladeprogrammet er valgt.

1. Angi verdien (i A) for den maksimale ladespenningen til alle tilkoblede ladere.
