Produkto tipas	Baterijos monitorius su 2,83" TFT spalvotu lietimui jautriu ekranu
Prekės ženklas ir modelis	Dometic TD283
Matmenys	79 × 100 × 12 mm
Svoris	70 g
Elektros suvartojimas	54 mA (maks. apšvietimas), 15 mA (budėjimo režimas)
Maitinimas	12 V DC (per N-BUS ryšio kabelį)
Pagrindinės funkcijos	Vidinės baterijos įkrovos būsenos (SoC) rodymas % ir apskritimu, įtampa (V), srovė (A); įkroviklio, saulės valdiklio, keitiklio duomenų rodymas; saulės istorija per 3 savaites; baterijos temperatūros aliarmas; Bluetooth įjungimas/išjungimas; budėjimo režimas ir N-BUS tinklo išjungimas
Suderinamumas	N-BUS tinklas (suderinami Dometic įrenginiai), TEMPRA baterijos (TLB 100(F)-150(F)), įkrovikliai, saulės valdikliai, keitikliai; programėlė Dometic SunControl (per Bluetooth)
Sąsajos	Lietimui jautrus ekranas, N-BUS ryšio kabelio jungtis, Bluetooth (integruotiems moduliams)
Galimos kalbos	Italų, Anglų, Vokiečių, Prancūzų, Ispanų, Olandų
Darbinė temperatūra	-10–70 °C
Montavimas	Montavimas ant sienos su tvirtinimo plokšte ir varžtais (Ø 3 mm), kabelio pravedimas Ø 8 mm. Rekomenduojama montuoti kvalifikuotam personalui
Saugumas	Neatidaryti ir netaisyti patiems; naudoti tik rekomenduojamus priedus; vengti trumpojo jungimo ir drėgmės; laikytis instrukcijų
Priežiūra ir valymas	Valyti lietimui jautrų ekraną sausa (arba šiek tiek drėgna) mikro pluošto šluoste; nenaudoti abrazyvinių valiklių, amoniako ar alkoholio; nepurkšti skysčio tiesiai ant ekrano
Atsarginės dalys ir taisymo galimybės	Priedai: N-BUS jungiamieji kabeliai (nr. 9620008182, 9620008462, 9620008275). Remontą atlieka tik kvalifikuotas personalas; teisinė garantija
Sertifikatai	CE, UK, CA
Pristatymo turinys	Ekrano dangtelis, tvirtinimo plokštelė, varžtai (4), ryšio kabelis (1)

Dažnai užduodami klausimai - TD283 DOMETIC

Kaip sumontuoti Dometic TD283 ekraną?

Atskirkite tvirtinimo plokštelę nuo dangtelio, uždėkite ją ant paviršiaus ir pažymėkite skyles (Ø 3 mm) bei kabelio pravedimo vietą (Ø 8 mm). Išgręžkite, praveskite ryšio kabelį, prisukite plokštelę, tada prijunkite kabelį prie ekrano ir užfiksuokite dangtelį. Naudokite N-BUS kabelius (priedus) kitiems įrenginiams prijungti.

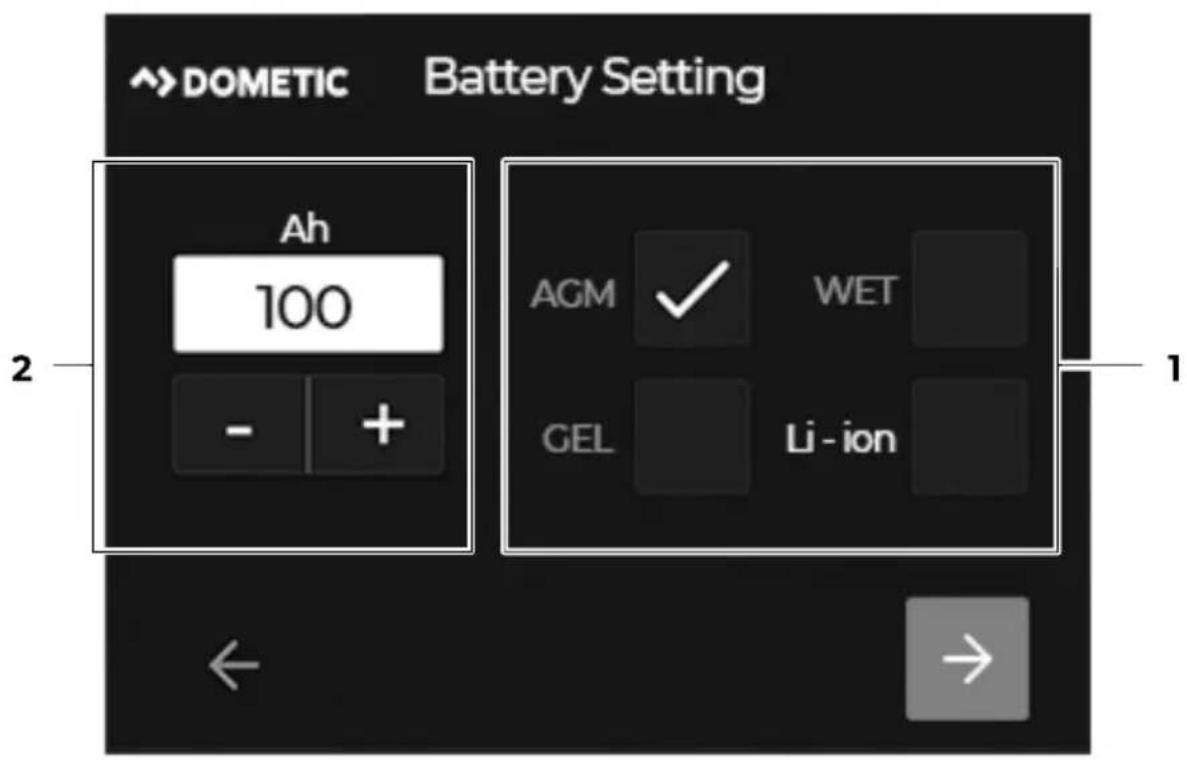

Kaip nustatyti baterijos tipą ir vardinę talpą?

Eikite į nustatymų meniu (Nustatymai > Battery). Įveskite vardinę talpą Ah (pvz., 100). Pažymėkite baterijos tipą: AGM, WET, GEL arba Li-ion. Jei prijungta TEMPRA baterija, šie nustatymai yra iš anksto nustatyti.

Ką reiškia raudonas taškas ant varpelio būsenos juostoje?

Raudonas taškas ant varpelio piktogramos rodo, kad N-BUS tinkle aptikta klaida. Paspauskite varpelį, kad pamatytumėte išsamią klaidos informaciją.

Kaip valyti lietimui jautrų ekraną?

Naudokite švarią ir sausą mikro pluošto šluostę. Atlikite mažus sukamuosius judesius. Jei reikia, šiek tiek sudrėkinkite šluostę. Niekada nenaudokite abrazyvinių valiklių, amoniako ar alkoholio ir nepurkškite skysčio tiesiai ant ekrano.

Kaip įjungti N-BUS įrenginių Bluetooth funkciją?

Nustatymų meniu eikite į Nustatymai ir pažymėkite langelį šalia Bluetooth. Tai įjungia visų prijungtų N-BUS įrenginių Bluetooth modulius vienu metu. Bluetooth simbolis būsenos juostoje užsidega geltona spalva.

Ką daryti, jei ekranas neįsijungia?

Patikrinkite, ar ryšio kabelis tinkamai prijungtas ir nepažeistas. Įsitikinkite, kad vidinės baterijos įtampa yra didesnė nei 7 V. Jei baterija per silpna, įkraukite. Jei problema išlieka, patikrinkite N-BUS įrenginių maitinimo kabelius.

Kaip nustatyti ekrano budėjimo laiką?

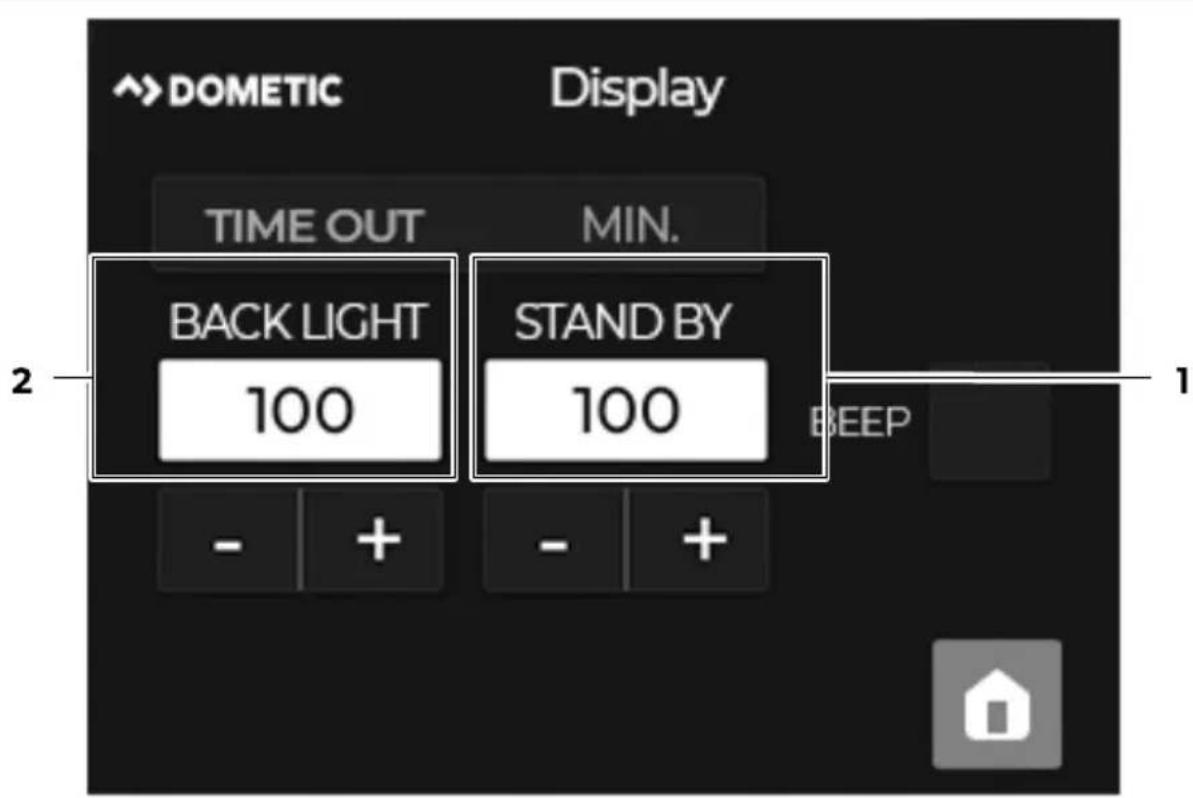

Eikite į Nustatymai > Display. Galite nustatyti du laiko tarpus: foninio apšvietimo pritemdymo uždelsimą (1–100 min) ir budėjimo uždelsimą (1–100 min). Pagal numatytuosius nustatymus budėjimas įsijungia po 3 min be veiklos.

Kaip gauti prie N-BUS tinklo prijungtų įrenginių apžvalgą?

Eikite į nustatymų meniu, tada pasirinkite BUS. Rodomas visų prijungtų N-BUS įrenginių sąrašas, o pagrindinė sąsaja paryškinta mėlynai.

Kaip išjungti garso signalus?

Skiltyje Nustatymai > Display panaikinkite varnelę šalia BEEP, kad išjungtumėte mygtukų ir įspėjimų garso signalus.

Koks skirtumas tarp budėjimo režimo ir foninio apšvietimo pritemdymo režimo?

Pritemdymo režimu foninis apšvietimas sumažinamas (sunaudojama per pusę) po nustatyto laiko. Budėjimo režimu foninis apšvietimas visiškai išjungiamas, o energijos suvartojimas sumažėja iki 15 mA. Budėjimas įsijungia po pritemdymo uždelsimo.

NAUDOJIMO INSTRUKCIJA TD283 DOMETIC

Montavimo ir naudojimo vadovas.... 490

LV

Ekrāns

Atidžiai perskaitykite šią instrukciją ir sekite visas instrukcijas, nurodymus ir perspėjimus, pateiktus šiame gaminio vadove, ir griežtai jų laikykitės, kad užtikrintumėte, jog šis gaminys visada bus tinkamai įrengtas, naudojamas ir prižiūrimas. Ši instrukcija PRIVALO likti šalia šio gaminio.

Naudodamiesi šiuo gaminiu patvirtinate, kad atidžiai perskaitėte visas instrukcijas, nurodymus ir perspėjimus ir suprantate dokumente išdėstytas sąlygas bei sutinkate jų laikytis. Šį gaminį sutinkate naudoti tik pagal numatytąją paskirtį ir taip, kaip nurodo šioje gaminio instrukcijoje pateiktos instrukcijos, nurodymai ir perspėjimai, taip pat laikydamiesi taikomų teisių ir teisės aktų. Nesusipažinus su šioje instrukcijoje pateiktomis instrukcijomis ir perspėjimais ir jų nesilaikius galite susižaloti patys ir sužaloti kitus asmenis, pažeisti gaminį arba pridaryti žalos kitai netoliese esančiai nuosavybei. Ši gaminio instrukcija, taip pat ir instrukcijos, nurodymai, perspėjimai ir kiti susiję dokumentai, gali būti keičiami ir atnaujinami. Norėdami gauti naujausios informacijos apie gaminį, apsilankykite adresu documents.dometic.com.

2 Simbolių paaiškinimas

PERSPĖJIMAS!

nurodo pavojingą situaciją, kurios neišvengus gali grėsti lengvas arba vidutinio sunkumo sužalojimas.

PRANEŠIMAS!

Nurodo situaciją, kurios neišvengus, gresia materialinė žala.

PASTABA Papildoma informacija apie gaminio eksploatavimą.

3 Saugos instrukcijos

Bendroji sauga

PERSPĖJIMAS! Elektros srovės pavojus

• Nenaudokite prietaiso, jei jis pastebimai pažeistas.
• Šį prietaisą leidžiama remontuoti tik kvalifikuotiems darbuotojams. Netinkamai remontuojant gali kilti rimtas pavojus.
• Kol naudojate prietaisą, neatjunkite jokių kabelių.
• Naudokite tik gamintojo rekomenduojamus priedus.
• Jokiu būdu nemodifikuokite ir neadaptuokite jokių komponentų.

PERSPĖJIMAS! Pavojus sveikatai

• Elektros prietaisai nėra žaislai. Visada laikykite ir naudokite prietaisą mažiems vaikams nepasiekiamoje vietoje.
• Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.
• Vaikams draudžiama šį prietaisą valyti ir atlikti jo techninę priežiūrą be suaugusiųjų priežiūros.

PRANEŠIMAS! Žalos pavojus

• Įsitikinkite, kad kiti objektai negalėtų sukelti prietaiso kontaktų trumpojo jungimo.
• Nenaudokite prietaiso drėgnomis sąlygomis ir nepamerkite į jokį skystį. Laikykite sausoje vietoje.

Saugus prietaiso montavimas

PERSPĖJIMAS! Elektros srovės pavojus

• Prietaisą montuoti ir atjungti gali tik kvalifikuoti darbuotojai.
• Prispaudus kabelius, galima patirti vidutinio sunkumo sužalojimų.

Kabelius išdėstykite taip, kad jų negalėtų pažeisti durys arba gaubtas.

Naudokite ortakius ar kabelių kanalus, jei reikia kloti kabelius per metalines plokštes ar kitas plokštes su aštriais kraštais.

Netieskite kabelių taip, kad jie būtų laisvi arba stipriai sulenkti.

Kabelių netraukite.

PERSPĖJIMAS! Sužalojimų rizika

Statydami prietaisą į vietą, įsitikinkite, kad visi kabeliai tinkamai pritvirtinti, kad būtų išvengta bet kokio apvirtimo pavojaus.

PRANEŠIMAS! Žalos pavojus

• Nestatykite prietaiso arti šilumos šaltinių (šildytuvų, tiesioginės saulės šviesos, dujinių viryklių ir pan.).
• Prietaisą įtaisykite sausoje vietoje, kurioje jis būtų apsaugotas nuo vandens tiškalų.
• Prieš paleisdami įsitikinkite, kad tipo etiketėje nurodyta įtampa sutampa su jūsų maitinimo šaltinio įtampa.

PASTABA: Prijungdami su N-BUS suderinamus prietaisus naudokite N-BUS jungiamuosius kabelius.

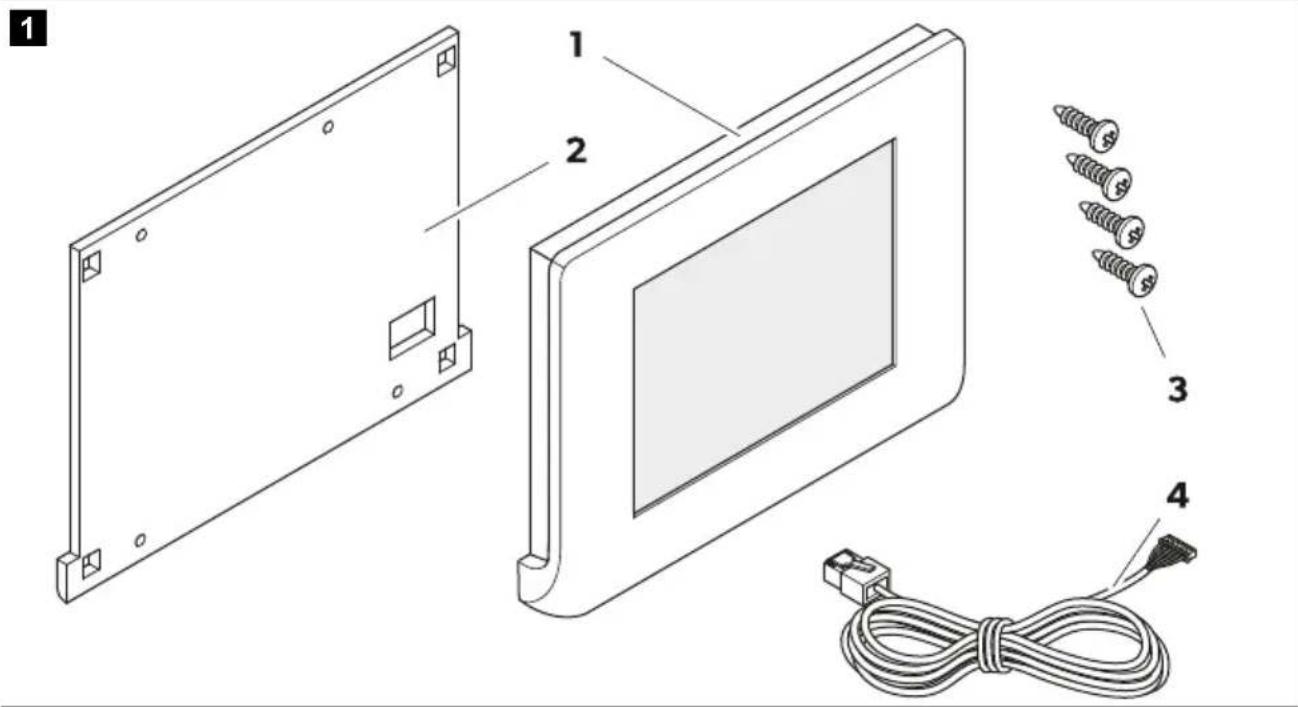

4 Pristatoma komplektacija

Pad. Pavadinimas Kiekis

1 Ekrano dangtis 1

2 Montavimo plokštė 1

3 Varžtai 4

4 Ryšio kabelis 1

5 Priedai

Pavadinimas Nuor. nr.

„Dometic“ NDS BC10M (N-BUS jungiamasis kabelis, 10 m) 9620008182

„Dometic“ NDS BC06M (N-BUS jungiamasis kabelis, 6 m) 9620008462

„Dometic“ NDS BC03M (N-BUS jungiamasis kabelis, 3 m) 9620008275

6 Paskirtis

Ekranas skirtas naudoti kaip akumuliatorių monitorius, kuriame galima peržiūrėti ir stebėti dabartinę su N-BUS suderinamų transporto priemonių akumuliatorių įkrovos būseną, įtampą ir srovę bei valdyti prie tinklo prijungtus su N-BUS suderinamus prietaisus.

Ekranas gali būti naudojamas:

• Įrengus poilsinėse transporto priemonėse, laivuose ir sunkvežimiuose
• Prijungus prie transporto priemonės akumuliatoriaus TEMPRA (TLB 100(F)-150(F))
• Prijungus prie akumuliatorių įkroviklių, saulės kroviklių ir inverterių • Kaip stacionarus ar kilnojamas prietaisas
• Patalpose

Ekranas netinka:

• Maitinimui iš elektros tinklo valdyti
• Naudoti lauke

Šį gaminį galima naudoti tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.

Šiame vadove pateikiama informacija, reikalinga tinkamam gaminio įrengimui ir (arba) naudojimui. Dėl prasto įrengimo ir (arba) netinkamo naudojimo būdo ar techninės priežiūros gaminys gali netinkamai veikti ir sugesti.

Gamintojas neprisiims atsakomybės už patirtus sužeidimus ar žalą gaminiui, atsiradusią dėl šių priežasčių:

• Netinkamas montavimas, surinkimas ar prijungimas, įskaitant per aukštą įtampą
• Netinkamos techninės priežiūros arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys • Gaminio pakeitimai be aiškaus gamintojo leidimo
• Naudojimas kitais tikslais, nei nurodyta šiame vadove

„Dometic“ pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.

7 Techninis aprašymas

Naudojamas jutiklinis ekranas, kuriam reikalinga 12 V įtampa.

Ekranas suderinamas su „Dometic“ programėlėmis mobiliesiems įrenginiams, pavyzdžiui, programėle „SunControl“ (tik jei „Bluetooth“ įrenginys prijungtas prie N-BUS tinklo).

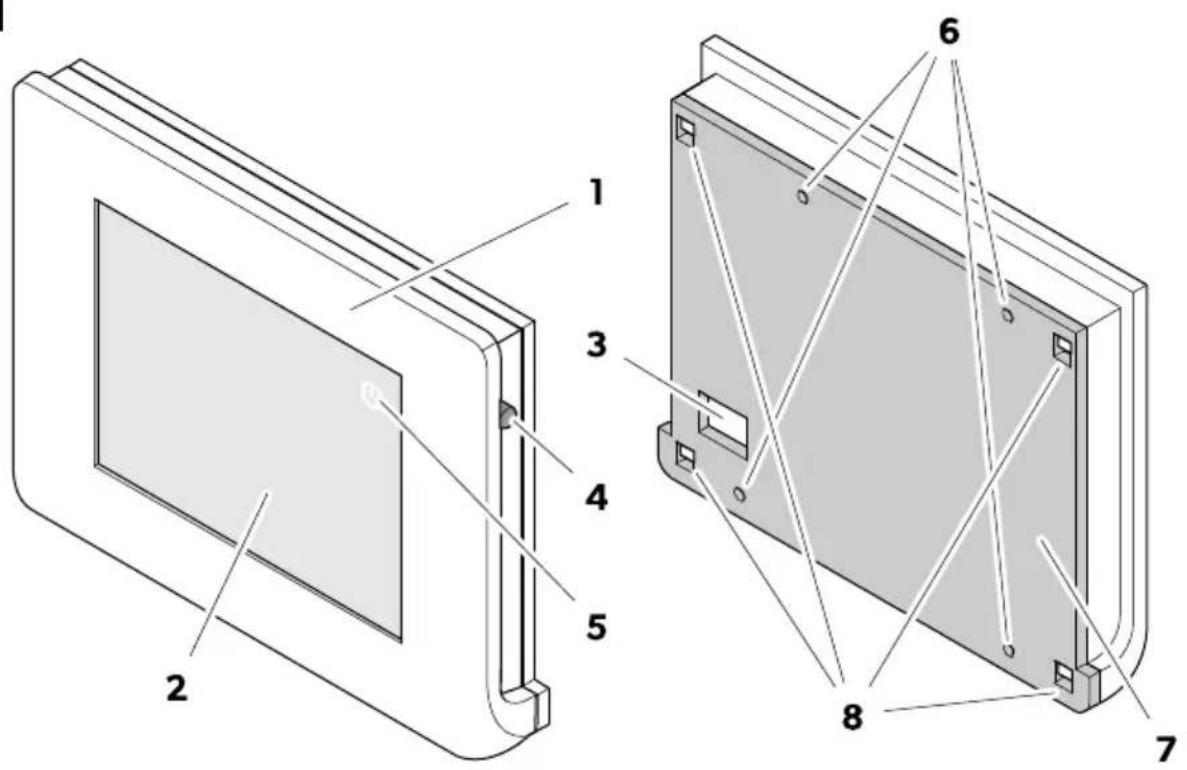

Komponentai

2

1 Ekrano dangtis

2 Jutiklinis ekranas

3 Ryšio kabelio jungtis

4 Maitinimo jungiklis

5 Maitinimo mygtukas

6 Montavimo angos

7 Montavimo plokštė

8 Tvirtinimo angos

Jutiklinis ekranas

3

Pad. Komponentas Aprašymas

1 Büsenos juosta	Rodomos aktyvios prijungtu N-BUS prietaisų funkcijos („Bluetooth“), laikas ir pranešimai (klaidų pranešimai).
		Prijungtu N-BUS prietaisų „Bluetooth“ funkcijaSuaktyvinus prijungtu N-BUS prietaisų „Bluetooth“ funkcija, užsidega geltonai.
		Klaidos indikacijaRaudonas taškas ant varpelio praneša, kad aptikta klaida. Klaidų pranešimus galima iškviesti paspaudžiant varpelį.
		Maitinimo mygtukasIšjungia ekraną ir visus prie tinklo prijungtus su N-BUS suderi-namus prietaisus.
2 Meniu rodinys	Dinaminis ekranas, pasirinktame meniu rodomi svarbiausi prie N-BUS prijungtu prietaisų duomenys.
	Pradžios ekrane rodomas pagrindinis meniu.
		Žaibas ant akumuliatoriaus simbolio reiškia, kad namelio aku-muliatorius yra įkraunamas.

Pad. Komponentas Aprašymas

3 Meniu juosta	Meniu juostoje galima pasirinkti pagrindinj ir nuostatų meniu, taip pat prijungtų prietaisų meniu.Tuo metu prijungtų prietaisų meniu rodomas baltas, aktyvių (būsena „jjungta“) prietaisų meniu rodomas geltonas, o neprijungtų prietaisų meniu – pilkas. Pilkų meniu pasirinkti negalima.
		Pagrindinis meniu
		Nuostatų meniu
		Saulės kroviklio meniu
		Akumuliatoriaus įkroviklio meniu
		Namelio akumuliatoriaus meniu
		Inverterio meniu

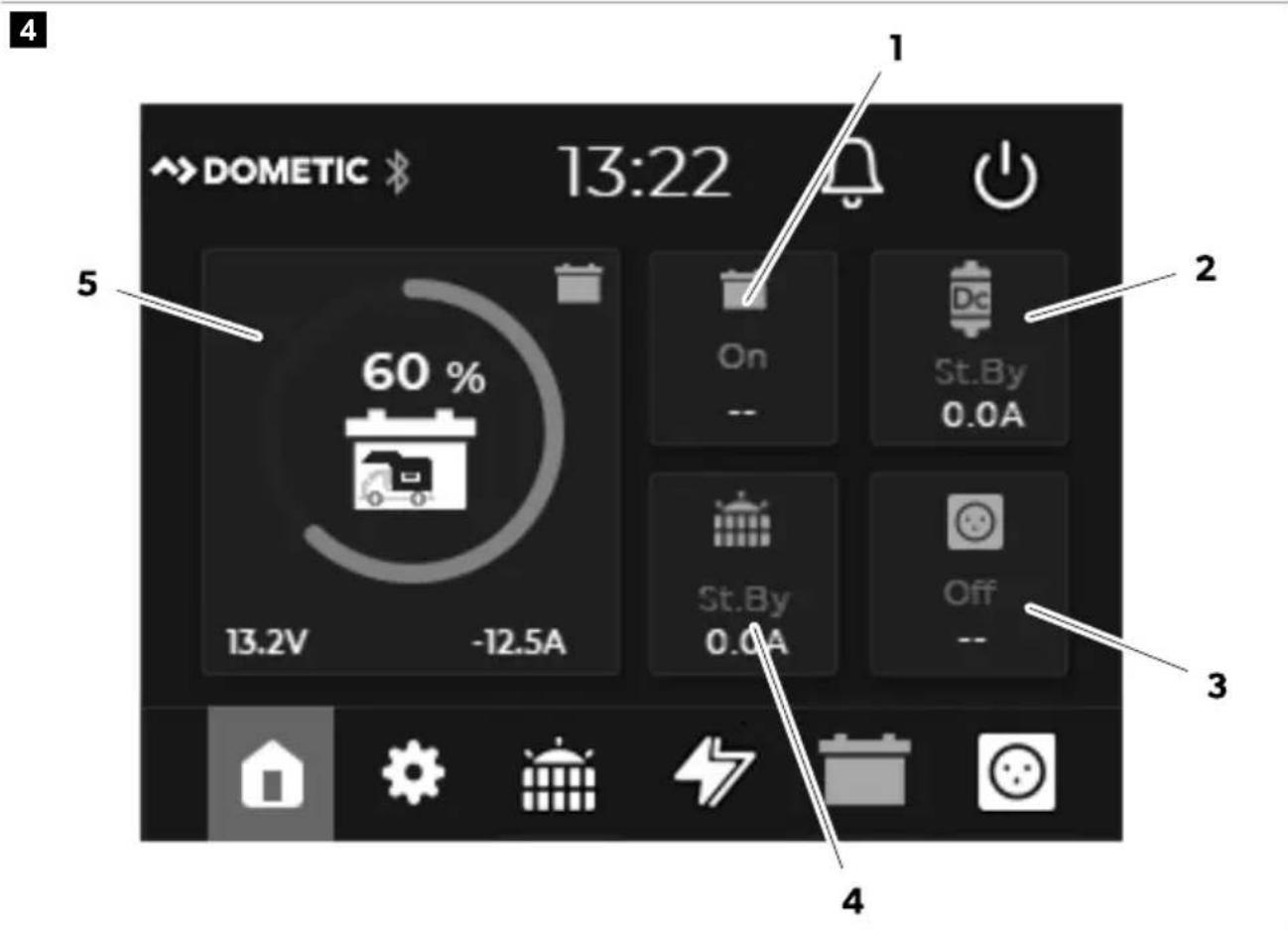

Pagrindinis meniu

Pad. Aprašymas
1	Namelio akumuliatoriaus būsena (jjungtas / išjungtas)
	Namelio akumuliatoriaus įtampa (V)
2	Akumuliatoriaus įkroviklio būsena (budėjimas / tūrinis / absorbcinis /palaikomasis įkrovimas / išjung-ta)
	Iš akumuliatoriaus įkroviklio tiekiama srovė (A)
3	Inverterio būsena (jjungtas / išjungtas)
	Inverterio išėjimo įtampa (V)
4	Saulės kroviklio būsena (budėjimas / MPPT / absorbcinis / palaikomasis įkrovimas / išjungta)
	Iš saulės kroviklio tiekiama srovė (A)
5	Namelio akumuliatoriaus įkrovos būsena (SoC) (apskritimė diagrama 25 %* žingsniais) ir dabartinės įtampos (V) bei srovės (A) vertės
	* Pastaba. Jei prie N-BUS tinklo prijungtas TEMPRA akumuliatorius (TLB 100(F)-150(F)), įkrovos būse-na rodoma 5 % žingsniais

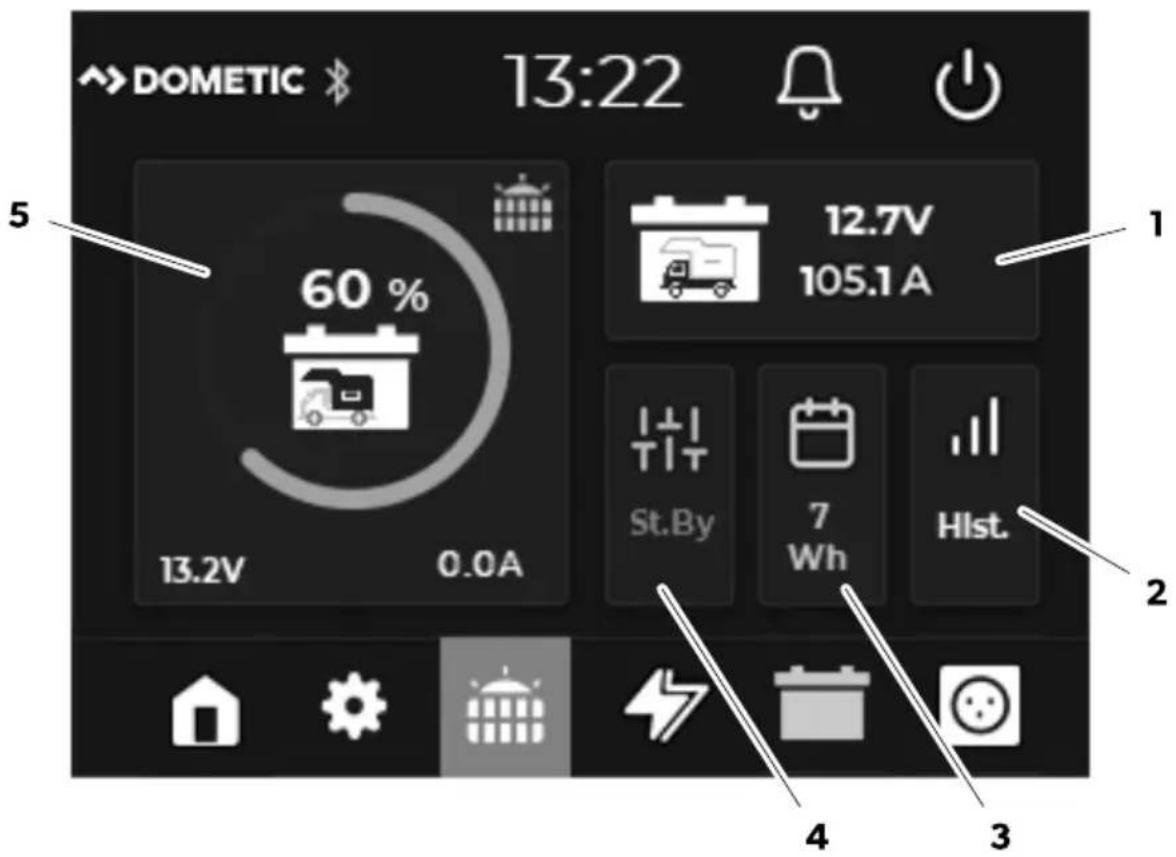

Saulės kroviklio meniu

5

Pad. Aprašymas

1 Dabartinė paleidimo akumuliatoriaus įtampos vertė (V)
2	Atidaroma skiltisHist., kurioje rodoma per pastarąsias 3 savaitės pateiktos saulės energijos apžvalga.
3 Prijungtų saulės baterijų dieninė išeiga (Wh)
4 Saulės kroviklio būsena (budėjimas / MPPT / absorbcinis / palaikomasis įkrovimas / išjungta)
5	Namelio akumuliatoriaus įkrovos būsena (SoC) (apskritiminė diagrama 25 %* žingsniais) ir dabartinės įtampos (V) bei srovės (A) vertės
	*Pastaba.Jei prie N-BUS tinklo prijungtas TEMPRA akumuliatorius (TLB 100(F)-150(F)), įkrovos būse- na rodoma 5 % žingsniais
	(Skaičius nerodomas) Prijungta viena saulės modulio įvestis
	Prijungtos ir aktyvios dvi saulės modulio įvestys

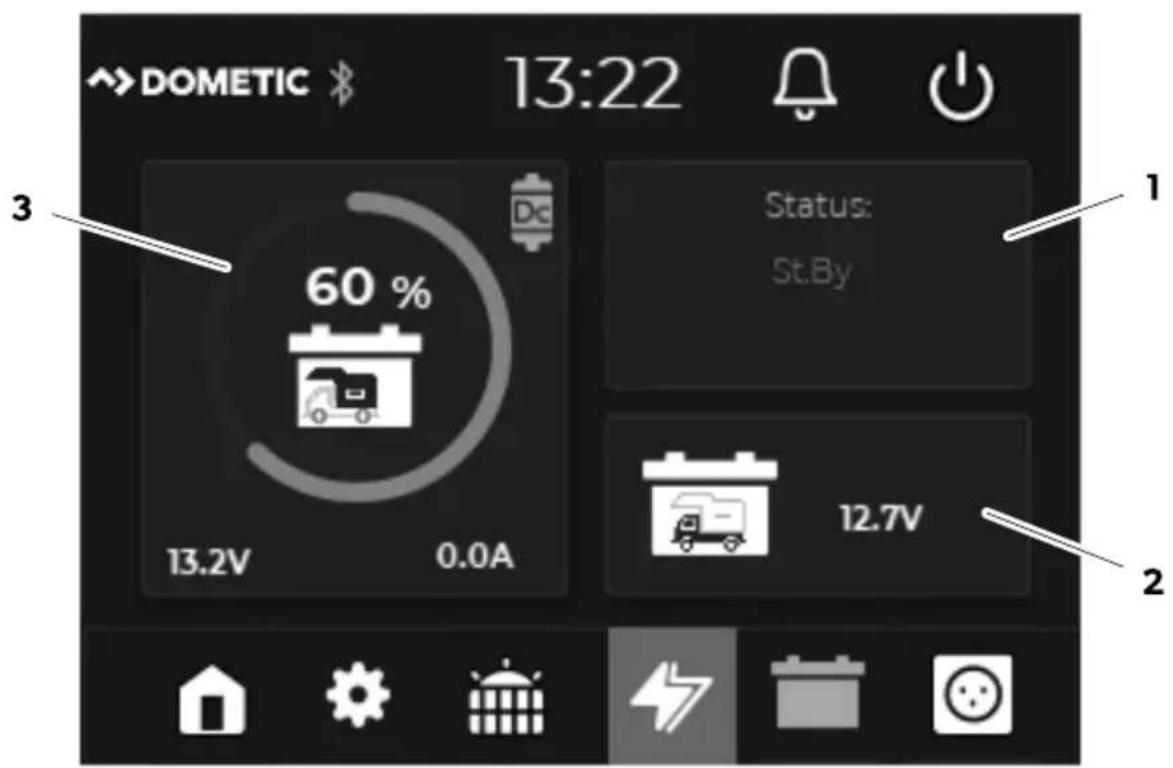

Akumuliatoriaus įkroviklio meniu

6

Pad. Aprašymas

1 Akumuliatoriaus įkroviklio būsena (budėjimas / tūrinis / absorbcinis / palaikomasis įkrovimas / išjungta)

2 Paleidimo akumuliatoriaus įtampa (V)

3 Namelio akumuliatoriaus įkrovos būsena (SoC) (apskritiminė diagrama 25 % žingsniais) ir dabartinės įtampos (V) bei srovės (A) vertės

* Pastaba. Jei prie N-BUS tinklo prijungtas TEMPRA akumuliatorius (TLB 100(F)-150(F)), įkrovos būsena rodoma 5 % žingsniais

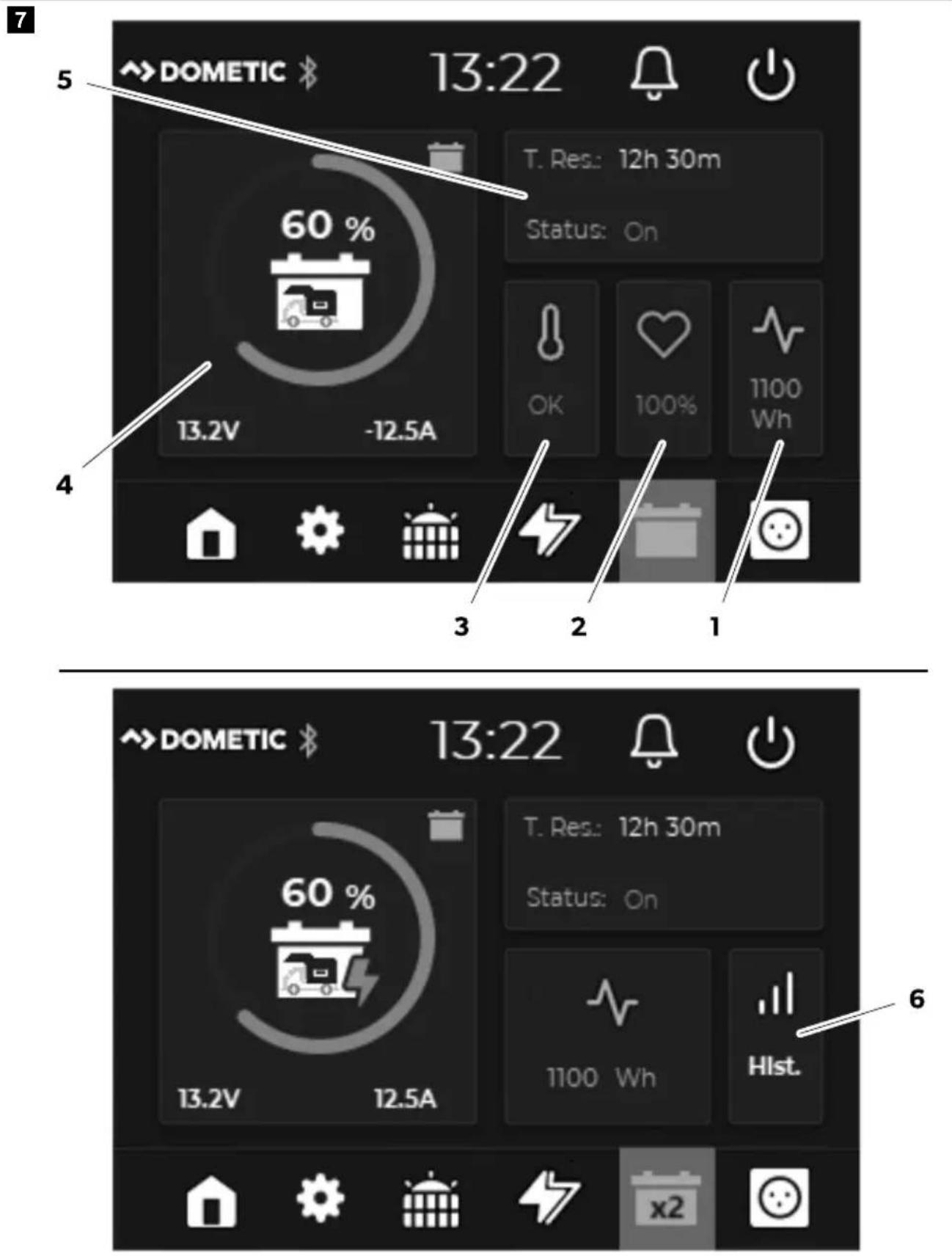

Namelio akumuliatoriaus meniu

Pad. Aprašymas

1 Akumuliatoriaus talpa Wh

2 Akumuliatoriaus būklė (SoH) %

3 Akumuliatoriaus temperatūros analizė

- Tinkama: temperatūra patenka į leidžiamą diapazoną

- Aukšta: aukšta temperatūra

- Žema: žema temperatūra

Jei temperatūra pasiekia kritinį lygį, pateikiamas pavojaus signalas

4 Namelio akumuliatoriaus įkrovos būsena (%) ir dabartinės įtampos (V) bei srovės (A) vertės

5 Namelio akumuliatoriaus būsena (įjungtas / išjungtas) ir laikas iki visiško įkrovimo / iškrovimo

6 Jei prie N-BUS tinklo prijungti keli akumuliatoriai:

Atidarykite skiltį Hist., kurioje rodoma atskirų akumuliatorių (iki 4 prie tinklo prijungtų akumuliatorių) būklės ir temperatūros apžvalga.

Prie N-BUS tinklo prijungti keli akumuliatoriai

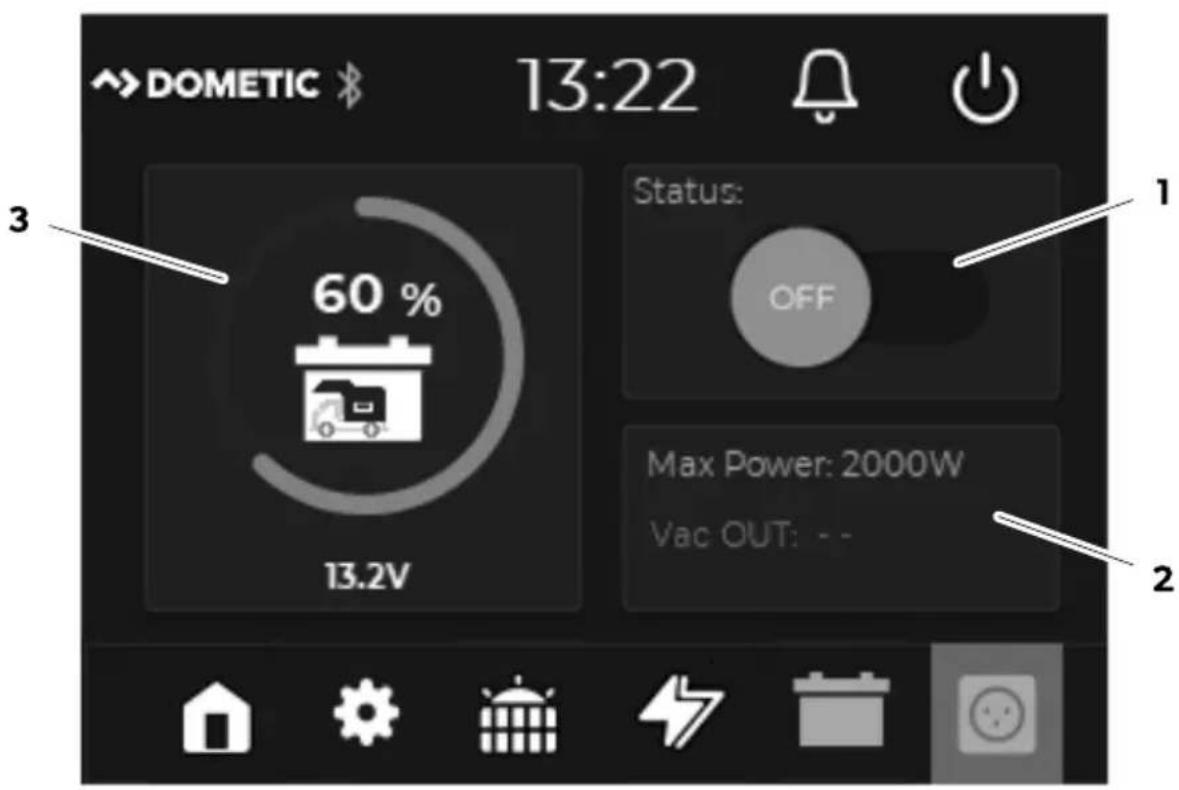

Inverterio meniu

8

Pad. Aprašymas

1 Inverterio būsena (įjungtas / išjungtas)

Pad. Aprašymas

2 Maksimali viršįtampio galia (W) ir dabartinė išėjimo įtampa

3 Namelio akumuliatoriaus įkrovos būsena (%) ir dabartinė įtampos vertė (V)

8 Montavimas

Ekrano montavimas

9

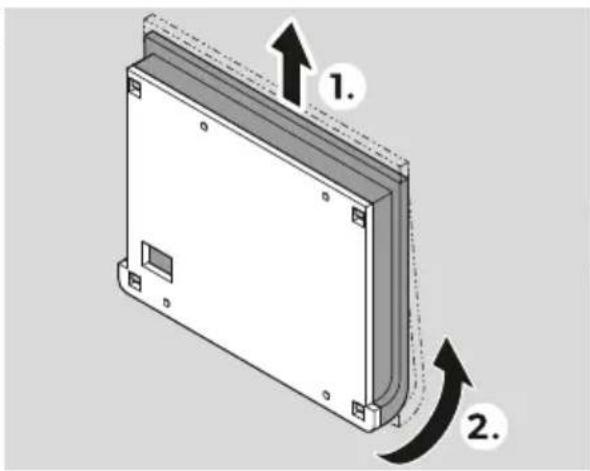

1. Nuimkite montavimo plokštę nuo ekrano dangčio.
2. Dėkite montavimo plokštę ant montavimo paviršiaus ir pažymėkite montavimo angas ir ryšio kabelio jungtį.
3. Pažymėtose vietose išgręžkite montavimo angas montavimo plokštei (Ø 3 mm) ir angą ryšio kabelio jungčiai (Ø 8 mm).
4. Praveskite ryšio kabelį pro ryšio kabelio jungtį ir montavimo paviršiuje padarytą angą.
5. Prisukite montavimo plokštę prie montavimo paviršiaus.

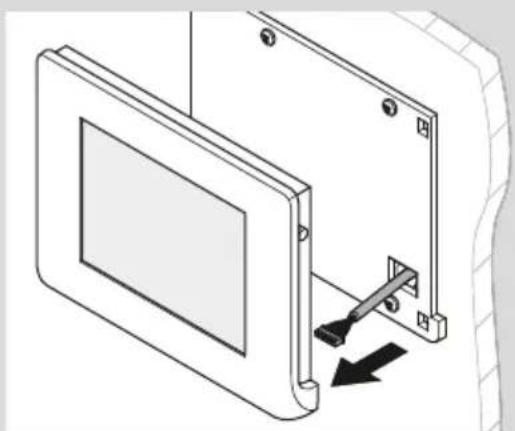

Ekrano prijungimas

10

1. Prijunkite ryšio kabelį prie ekrano.
2. Tvirtinkite ekrano dangtį prie montavimo plokštės.

N-BUS prietaisų prijungimas

i

PASTABA: Prijungdami su N-BUS suderinamus prietaisus naudokite N-BUS jungiamuosius kabelius (priedai).

9 Naudojimas

Ekrano nustatymas

Prijungus prietaisą pirmą kartą, automatiškai pradedama pradinė sąranka, kurios metu nustatoma kalba, data, laikas ir naudojamo akumuliatoriaus tipas (daugiau informacijos apie konkrečius nustatymus žr. atitinkamame skyriuje).

Galite praleisti nustatymus ir bet kada juos redaguoti ar pakeisti atidarę nustatymų meniu.

PASTABA: Kad ekranas veiktų tinkamai, reikia nustatyti tuo metu prijungto namelio akumuliatoriaus tipą, vardinę talpą ir atitinkamą įkrovimo profilį (žr. skyrių „Pagrindinių akumuliatoriaus nustatymų parinkimas“ puslapyje 507).

Ekrano naudojimas

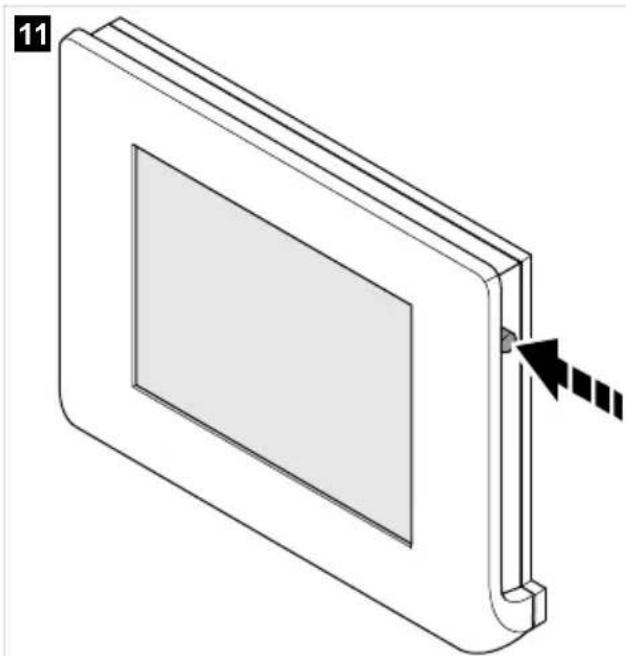

Ekrano įjungimas

Įjunkite ekraną paspausdami maitinimo jungiklį arba paliesdami jutiklinį ekraną (pav. 11, puslapyje 504).

Ekrano perjungimas į budėjimo režimą

PASTABA

Pagal numatytuosius nustatymus ekranas automatiškai persijungia į budėjimo režimą, jei 3 min. neatliekama jokių veiksmų.

Numatytąjį nustatymą galima keisti (žr. skyrių „Budėjimo laiko nustatymas“ puslapyje 506).

Perjunkite ekraną į budėjimo režimą paspausdami maitinimo jungiklį (pav. 11, puslapyje 504).

Prie tinklo prijungtų su N-BUS suderinamų prietaisų įjungimas ir išjungimas

PASTABA: Įjungti ir išjungti visus prie tinklo prijungtus su N-BUS suderinamus prietaisus galima naudojantis ekranu.

Liesdami maitinimo mygtuką bent 3 s (pav. 12 puslapyje 505) galite išjungti ekraną ir visus prie tinklo prijungtus su N-BUS suderinamus prietaisus.

Įjungti ekraną ir visus prie tinklo prijungtus su N-BUS suderinamus prietaisus galite paspausdami maitinimo jungiklį (pav. 11 puslapyje 504).

Verčių nustatymas

Pasirinkdami arba didinkite arba mažinkite vertes.

Naršymas po meniu

Pasirinkdami ← arba → šokite meniu pirmyn ir atgal.

Pasirinkite 📄, jei norite grįžti į pagrindinį meniu.

Prijungtų prietaisų „Bluetooth“ funkcijos įjungimas arba išjungimas

Naudojantis ekranu galima valdyti prijungtų N-BUS prietaisų „Bluetooth“ modulius.

PASTABA

• Įsitikinkite, kad prijungtuose prietaisuose, kuriuos valdysite, yra „Bluetooth“ funkcija.
• Visų prijungtų N-BUS prietaisų „Bluetooth“ moduliai valdomi kartu. Negalima rinktis konkrečių prietaisų atskirai.
• Pasirinkdami a 6 atidarykite nustatymų meniu.
• Pažymėdami arba atžymėdami žymimąjį langelį šalia Bluetooth, įjunkite arba išjunkite prijungtų N-BUS prietaisų „Bluetooth“ funkciją.

LT Dometic TD283

Įjungus „Bluetooth“ funkciją, simbolis būsenos juostoje iš karto užsidega geltonai.

Prijungtų N-BUS prietaisų apžvalgos atidarymas

1. Pasirinkdami a, atidarykite nustatymų meniu.
2. Eikite į BUS. Atidaromas prijungtų N-BUS prietaisų sąrašas. Pagrindinė sąsaja paryškinama mėlyna spalva.

Nuostatų parinkimas

Budėjimo laiko nustatymas

13

PASTABA: Pagal numatytuosius nustatymus ekranas automatiškai persijungia į budėjimo režimą, jei 3 min. neatliekama jokių veiksmų.

1. Pasirinkdami a, atidarykite nustatymų meniu.
2. Eikite į Display.
3. Nustatykite laiką (minutėmis, nuo 1 iki 100), kuriam praėjus foninis apšvietimas bus pritemdytas (2). Pritemdžius foninį apšvietimą, ekrano energijos sąnaudos yra perpus mažesnės nei ekranui veikiant visu ryškumu (žr. skyrių Techniniai duomenys puslapyje 511).
4. Nustatykite laiką (minutėmis, nuo 1 iki 100), kuriam praėjus ekranas automatiškai persijungia į budėjimo režimą (1).

Budėjimo režimu ekrano foninis apšvietimas išjungiamas visiškai, ekrano energijos sąnaudos sumažėja iki 15 mA (žr. skyrių Techniniai duomenys puslapyje 511).

Mygtuko ir įspėjamųjų signalų garsų nustatymas

1. Pasirinkdami atidarykite nustatymų meniu.
2. Eikite į Display.
3. Pažymėdami arba atžymėdami žymimąjį langelį šalia BEEP įjunkite arba išjunkite garsinį signalą (žr. pav. 13 puslapyje 506).

Tyliojo režimo nustatymas

Įjungus tylųjį režimą, prijungtų N-BUS prietaisų ventiliatorius (jei yra) išjungiamas ir prietaisai įkraunami mažesne galia siekiant išvengti perkaitimo.

PASTABA: Šis nustatymas galimas tik jei prie N-BUS tinklo prijungtas bent vienas su N-BUS suderinamas akumuliatoriaus įkroviklis arba saulės kroviklis.

1. Pasirinkdami atidarykite nustatymų meniu.
2. Pažymėdami arba atžymėdami žymimąjį langelį šalia Silent Mode įjunkite arba išjunkite tylųjį režimą.

Datos ir laiko nustatymas

1. Pasirinkdami „a“ atidarykite nustatymų meniu.
2. Eikite į „Data ir laikas“.
3. Data: įveskite dieną, mėnesį ir metus.
4. Laikas: įveskite valandas ir minutes.

Kalbos nustatymas

1. Pasirinkdami „a“ atidarykite nustatymų meniu.
2. Eikite į „Kalba“.
3. Pasirinkite norimą kalbą pažymėdami šalia jos esantį žymimąjį langelį.

Galimos šios kalbos:

• Italų k.
• Anglų k. • Vokiečių k.
• Prancūzų k.
• Ispanų k. • Olandų k.

Pagrindinių akumuliatoriaus nustatymų parinkimas

Kad ekranas veiktų tinkamai, reikia nustatyti tuo metu prijungto namelio akumuliatoriaus tipą, vardinę talpą ir atitinkamą įkrovimo profilį.

PASTABA: Jei prijungtas namelio akumuliatorius yra TEMPRA akumuliatorius (TLB 100(F)-150(F)), šie nustatymai yra apibrėžti iš anksto ir jų keisti negalima.

Akumuliatoriaus tipo ir vardinės talpos nustatymas

14

1. Pasirinkdami, atidarykite nustatymų meniu.
2. Eikite į Battery.
3. Įveskite namelio akumuliatoriaus vardinę talpą (Ah) (2).
4. Pažymėkite žymimąjį langelį šalia naudojamo akumuliatoriaus tipo (1).

Palaikomi šių tipų akumuliatoriai:

• AGM (stiklo pluošte absorbuoto elektrolito) akumuliatoriai • WET (rūgštiniai švino) akumuliatoriai • GEL (švino gelio) akumuliatoriai • „Li-ion“ (ličio jonų) akumuliatoriai

Krovimo profilio nustatymas

PRANEŠIMAS! Žalos pavojus

Rinkitės tik naudojamam akumuliatoriui tinkamą krovimo profilį pagal gamintojo specifikacijas. Netinkamų nustatymų pasirinkimas gali lemti akumuliatorių triktis ir žalą. Jei abejojate, kreipkitės į kvalifikuotą elektriką.

PASTABA: Šis nustatymas galimas tik jei prie N-BUS tinklo prijungtas bent vienas su N-BUS suderinamas akumuliatoriaus įkroviklis arba saulės kroviklis.

1. Pasirinkdami, atidarykite nustatymų meniu.
2. Eikite į Charging profile.

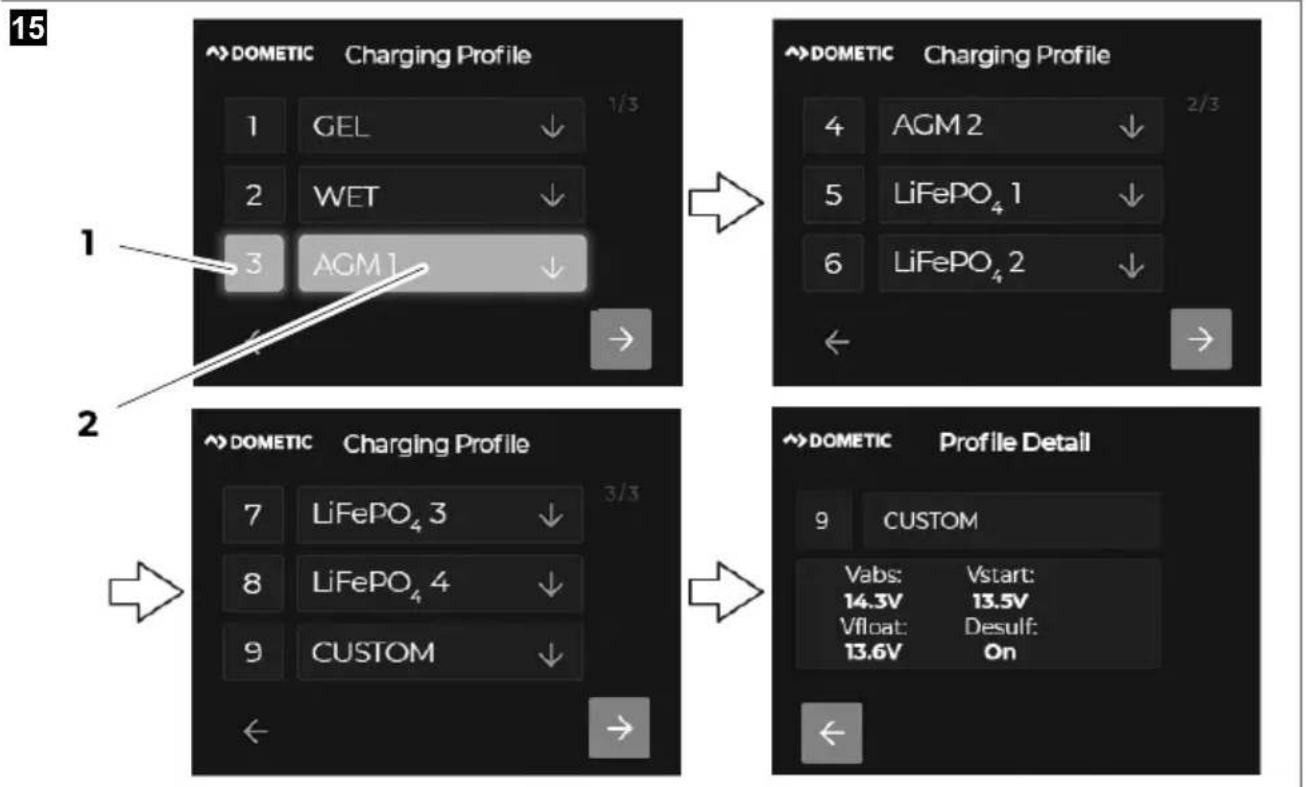

3. Pasirinkdami šalia tinkamo įkrovimo profilio esantį numerį, parinkite nustatytąjį įkrovimo profilį (1–8, pvz., 3 reiškia AGM1, žr. pav. 15 puslapyje 509, 1).
4. Pasirinkite numerį 9, jei norite nustatyti tinkintą įkrovimo profilį (žr. skyrių „Tinkinto akumuliatoriaus įkrovimo profilio nustatymas“ puslapyje 509).

Suaktyvinto įkrovimo profilio numeris paryškinamas.

1. Pasirinkite įkrovimo profilio lauką, jei norite peržiūrėti profilio informaciją (pvz., AGM1, žr. pav. 15 puslapyje 509, 2).

Aprašymas:

V_abs – absorbcijos įtampa

V_start – akumuliatoriaus įtampa įkrovimo proceso pradžioje

V_float – palaikomoji įtampa

Desulf – desulfatacija, pasirenkamas rūgštinių švino akumuliatorių (AGM2) įkrovimo etapas, kurio metu nuo akumuliatoriaus švino plokštelių pašalinamas sulfatas ir atkuriama akumuliatoriaus talpa. Pastaba: naudokite šį įkrovimo etapą tik jei būtina, nes dažnas naudojimas sumažins akumuliatoriaus tinkamumo naudoti laiką.

Tinkinto akumuliatoriaus įkrovimo profilio nustatymas

1. Pasirinkdami atidarykite nustatymų meniu.
2. Eikite į „Charging profile“.
3. Pasirinkite „CUSTOM“.
4. Įveskite V_abs, V_float ir V_start vertes.

1. Pasirinkite . →
2. Pažymėkite žymimąjį langelį šalia Float, jei norite įjungti palaikomojo įkrovimo etapą.
3. Pažymėkite žymimąjį langelį šalia Recondition, jei norite įjungti atnaujinimo etapą.

Tik AGM2 akumuliatoriams: Desulfatacijos etapas (Desulf) įjungiamas pasirinkus atitinkamą įkrovimo programą.

1. Įveskite visų prijungtų įkroviklių maksimalios įkrovimo srovės vertę (A).

Pagrindinių saulės kroviklio nustatymų parinkimas

Kad ekranas veiktų tinkamai, reikia nustatyti prijungtų saulės baterijų vardinę išvestį (Wp).

PASTABA: Šis nustatymas galimas tik jei prie N-BUS tinklo prijungtas su N-BUS suderinamas saulės kroviklis.

1. Pasirinkdami naršykite nustatymų meniu.
2. Eikite į Solar Panel.
3. Įveskite iki 2 saulės baterijų (PS1 ir PS2) vardinę įvestį (Wp).

10 Valymas ir priežiūra

PRANEŠIMAS! Žalos pavojus

• Valyti nenaudokite abrazyvinių valymo priemonių arba kietų daiktų, nes jie gali pažeisti prietaisą.
• Nenaudokite valymo priemonių, kurių sudėtyje yra amoniako ar alkoholio.
• Niekada nepurkškite ir nepilkite skysčio tiesiai ant jutiklinio ekrano arba korpuso.

Valykite jutiklinį ekraną švaria ir sausa mikropluošto šluoste nedideliais sukamaisiais judesiais. Jei reikia, šiek tiek sudrėkinkite mikropluošto šluostę. Kartais nuvalykite korpusą drėgna šluoste.

11 Gedimų nustatymas ir šalinimas

Problema Priežastis Priemonė
Neveikia ekranas. Nematuojamos jo-kios vertės.	Netinkamai prijungtas arba sugadintas ryšio kabelis.	> Patikrinkite jungiamąjį kabelį: ar neatsilaisvino jungtys, ar tinkama izoliacija ir nenutrūko.> Jei reikia, pakeiskite ryšio kabelį.
	Prijungtų N-BUS prietaisų elektros ka-belių izoliacijos problemos, trūkimas arba atsilaisvinusios jungtys.	>Įsitikinkite, kad įtampingi kabeliai neturi izoliacijos pažaidų, lūžių arba atsilaisvinusių jungčių.
	Per žema namelio akumuliatoriaus įtampa (Õ 7 V).	> Patikrinkite namelio akumuliato-riaus įtampą. Jei reikia, įkraukite namelio akumuliatorių.

12 Utilizavimas

Jei įmanoma, pakavimo medžiagą sudėkite į atitinkamas perdirbimo šiukšliadėžes. Išsamios informacijos apie tai, kaip gaminį pašalinti pagal galiojančias atliekų šalinimo taisykles, teiraukitės vietiniame perdirbimo centre arba specializuoto prekybos atstovo. Produktą galima utilizuoti nemokamai.

Asmens duomenų pašalinimas: Jei gaminyje yra duomenų kaupiklis, prieš utilizuodami gaminį pašalinkite iš šio kaupiklio visus asmens duomenis.

13 Garantija

Taikomas įstatymų nustatytas garantinis laikotarpis. Jei gaminys pažeistas, susisiekite su jūsų šalyje veikiančiu gamintojo filialu (žr. dometic.com/dealer) arba prekiautoju.

Jei reikalingas remontas ir garantinis aptarnavimas, pristatydami prietaisą pateikite šiuos dokumentus:

• Kvito kopiją su nurodyta pirkimo data
• Pretenzijos priežastį arba gedimo aprašymą

Atminkite, kad savarankiškas arba neprofesionalus remontas gali turėti pasekmių saugai ir anuliuoti garantiją.

14 Techniniai duomenys

Ekrano tipas TFT 2,83 col., 262 tūkst. visiš-	kai spalvinis jutiklinis ekranas
Vidutinės energijos sąnaudos
Nustačius maksimalią foninio apšvietimo vertę	54 mA
Budėjimo veiksena	15 mA
Darbinė aplinkos temperatūra –	10 ... 70 °C
Matmenys 79 × 100 × 12 mm
Svoris 70 g
Sertifikatas	CE UK CA

Latvių kalba

1 Svarbios pastabos
