HSE 5000 DD - Generátor Herkules - Ingyenes használati útmutató

Termék típusa	Dízel áramfejlesztő
Márka	Herkules
Modell	HSE 5000 DD
Névleges feszültség	2 x 230 V~ / 1 x 400 V 3~ / 1 x 12 V egyenáram
Folyamatos teljesítmény (S1) 230 V	3000 W
Folyamatos teljesítmény (S1) 400 V	4200 W
Maximális teljesítmény (S2 5 perc) 230 V	3300 W
Maximális teljesítmény (S2 5 perc) 400 V	5000 W
Névleges áram 230 V	13 A
Névleges áram 400 V	6,1 A
Frekvencia	50 Hz
Védettségi típus	IP23M
Motor hengerűrtartalom	418 cm³
Motor teljesítmény	6,3 kW (8,6 LE)
Üzemanyag	Dízel
Tartály űrtartalom	16 L
Motorolaj kapacitás	1,65 L
Ajánlott olaj	15W40
Súly	136 kg
Hangnyomásszint (LpA)	75 dB(A)
Hangteljesítményszint (LWA)	96 dB(A)
Csatlakozóaljzatok	2 x 230 V~, 1 x 400 V 3~, 1 x 12 V egyenáram
Indítás	Elektromos kulccsal és dekompresszióval
Földelés	Földelő csatlakozás

Gyakran ismételt kérdések - HSE 5000 DD Herkules

Hogyan indítsam el a HSE 5000 DD generátort?

Nyissa ki az üzemanyagcsapot, tegye a kulcsot ON állásba, húzza meg a dekompressziós kábelt, és fordítsa a kulcsot indítás állásba. 5 másodperc után engedje el a dekompressziót. A motor beindulása után tegye vissza a kulcsot ON állásba.

Milyen motorolajat használjak, és milyen gyakran kell cserélni?

Használjon 15W40 olajat. Cserélje az első 20 üzemóra után, majd 150 óránként. A leeresztést meleg motornál kell elvégezni.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az olajszintet (a piros figyelmeztető LED világíthat), a dízel szintjét, hogy a mechanikus leválasztó jobbra legyen tolva, és hogy a dízel- vagy légszűrő ne legyen eltömődve. Télen a dízel megdermedhet.

Csatlakoztathatom a generátort a hálózati áramkörhöz?

Nem, soha ne csatlakoztassa a generátort a háztartási hálózathoz. Ez károsíthatja a generátort és a ház készülékeit.

Hogyan használjam a 12 V-os aljzatot?

Használja a mellékelt adapterkábelt (3. ábra/19. poz.) a 12 V-os készülékek csatlakoztatásához. A folyamatos teljesítmény 100 W. Túlterhelés esetén nyomja meg a túlterhelés-kapcsolót (2. ábra/13. poz.) az újrabeállításhoz.

Mit tegyek túlterhelés esetén?

Túlterhelés esetén a megfelelő aljzatok lekapcsolódnak. Csökkentse a terhelést vagy távolítsa el a hibás készülékeket. Kapcsolja vissza a megfelelő túlterhelés-kapcsolót (2. ábra/10., 12. vagy 13. poz.).

Hogyan kell karbantartani a légszűrőt?

Minden használat előtt ellenőrizze a légszűrőt. Tisztításhoz kopogtassa meg egy sík felületen. Ne használjon maró hatású tisztítószert vagy benzint. Szükség esetén cserélje ki.

Hogyan ürítsem le az üzemanyagtartályt?

Kövesse a dízelfilter tisztítási eljárását. Vegye ki a szűrőt, helyezzen egy tölcsért a tartó alá, és nyissa ki az üzemanyagcsapot. Gyűjtse össze a gázolajat egy megfelelő kannába.

Milyen óvintézkedéseket tegyek téli használat esetén?

Használjon téli dízelt, ha a hőmérséklet -3°C alá csökken. Ha a dízel megdermed, helyezze a generátort egy ~10°C-os helyiségbe 12 órára. Töltse fel a tartályt téli dízel üzemanyaggal.

Hogyan tisztítsam meg a dízelfiltert?

Zárja el az üzemanyagcsapot, lazítsa meg a recés anyát (6. ábra/F poz.), ürítse ki a nézőüveget egy tölcsérbe. Tisztítsa meg a szűrőt tisztítópapírral és egy kis dízelüzemanyaggal. Szerelje vissza fordított sorrendben.

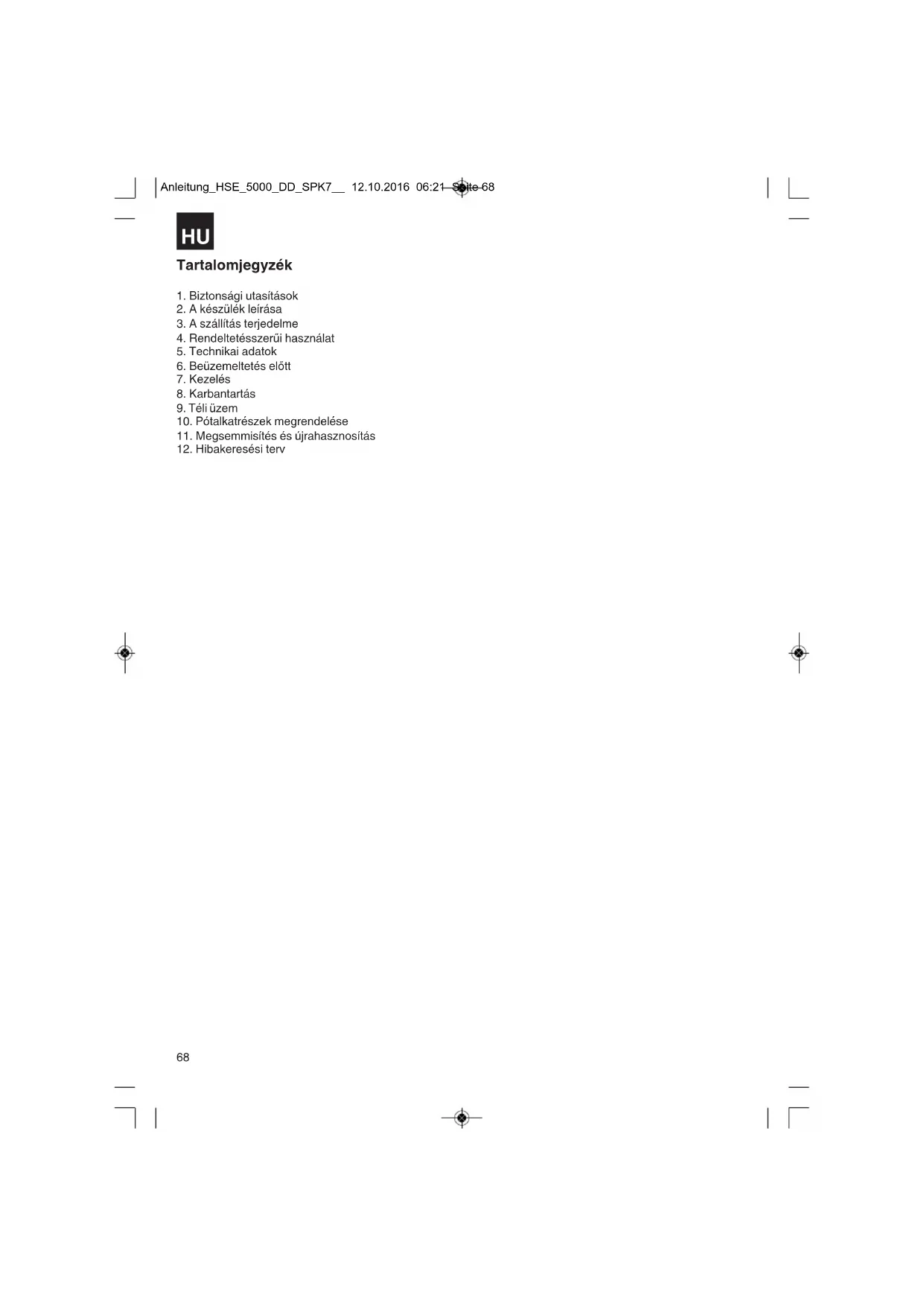

HASZNÁLATI ÚTMUTATÓ HSE 5000 DD Herkules

HU Eredeti használati utasítás Dízel-áramfejlesztő

1. Biztonsági utasítások
2. A készülék leírása
3. A szállítás terjedelme
4. Rendeltetésszerű használat
5. Technikai adatok
6. Beüzemeltetés előtt
7. Kezelés
8. Karbantartás
9. Téli üzem
10. Pótalkatrészek megrendelése
11. Megsemmisítés és újrahasznosítás
12. Hibakeresési terv

Figyelem!

A készülékek használatánál, sérülések és károk megakadályozásának érdekében be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást gondosan át kell olvasni. Őrizze meg jól, hogy az információk mindenkor a rendelkezésére álljanak. Ha más személyeknek adná át a készüléket, kérjük, adja át vele együtt ezt a használati utasítást is. Nem vállalunk felelősséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a figyelmen kívül hagyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatók!

⚠️ FIGYELMEZTETÉS

Olvasson el minden biztonsági utalást és utasítást. A biztonsági utalások és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása (1/2/8-es kép)

1. Tartálykijelző
2. Tartályfedél
3. Tolófül
4. Légszűrőfedél
5. Karbantartási fedél
6. Futógörgők
7. Kötélhúzó szerkezet a nyomáscsökkentéshez
8. Figyelmeztető lámpa az olajnyomáshoz
9. Voltmérő
10. Biztonsági kioldó 400V 3~
11. Átkapcsoló 230V~/400V 3~
12. Biztonsági kioldó 230V~
13. 1x 12V egyenáramú biztonsági kioldó
14. Földelőcsatlakozás
15. 1x 12V egyenáramú csatlakozás
16. 2x 230V dugaszoló aljzat
17. 1x 400V 3~ dugaszoló aljzat
18. Gyújtáskapcsoló
19. 12V adapterkábel
20. Elemrögzítő-készlet
21. 2x terelőgörgő
22. 8x csavar
23. Csillagkulcs

3. A szállítás terjedelme (1-3. ábrák)

• Áramfejlesztő ● 12V adapterkábel (3-as ábra/poz. 19)
• Elemrögzítő-szett (3-as ábra/poz. 20) Csillagkulcs • 2x terelő görgő 8x csavar

4. Rendeltetésszerű használat

A készülék minden olyan használatra alkalmas, amelyek egy 230V~/400V-os 3~ vagy 12V d.c.-én történő üzemeltetésre vannak előrelátva. Vegye okvetlenül figyelembe a kiegészítő biztonsági utasításokban foglalt fenntartásokat. A generátor célja az elektromos szerszámok meghajtása és a világítóforrásoknak az árammal történő ellátása. Kérjük ellenőrizze le a háztartási készülékeknél az egyes gyártó adatai szerinti megfelelőséget. Kétség esetében érdeklődjön a feljogosított szakkereskedőnél.

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

1. Technikai adatok

Generátor:	Szinkron
Védelmi rendszer:	IP23M
Tartósteljesítmény Pnév (S1):4200 W/400 V 3~; 3000 W/230 V~
Maximális teljesítmény Pmax (S2 5 perc):5000 W/400 V 3~; 3300 W/230 V~
Tartósteljesítmény Pnév (12 V d.c.):	100 W
Névleges feszültség Unév :2 x 230 V~/1x 400 V 3~/1x 12 V d.c.
Névleges áram Inév : 13 A (230V~/) / 6,1 A (400V 3~)

HU

Frekvencia Fnév :	50 Hz
Lökettérfogat:	418 ccm
Motorteljesítmény:	6,3 kW/ (8,6 PS)
Üzemanyag:	dízel
Tartálytartalom:	16 l
Motorolaj:	1,65 l (15W40)
Tömeg:	136 kg
Hangnyomásmérték LPA :	75 dB(A)
Hangteljesítménymérték LWA :	96 dB(A)
Bizonytalanság K	1 dB
Teljesítménytényező cos φ:	1
Teljesítményosztály:	G1
Max. felállításmagasság (NNf):	1000 m

Üzemmód S1 (Tartósüzem)

A gépet tartósan lehet a megadott teljesítménnyel üzemeltetni.

Üzemmód S2 (Rövid idejű üzem)

A gépet rövid ideig (5 perc) szabad a megadott teljesítménnyel üzemeltetni. Azután a gépnek egy ideig le kell állnia, azért hogy ne melegedjen fel megengedhetetlenül (5 perc).

Figyelmeztetés!

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően megváltozhat és kivételes esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet használni az elektromos szerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

6. Beüzemeltetés előtt

Figyelem! Az első üzembevételnél motorolajat és dízel üzemanyagot muszáj beletölteni.

5 Előkészíteni az elemet és rácsatlakoztatni (Figyelem! az elem nincs a szállítás terjedelmében). Erősítse oda a készülékben (4-es ábra) az elemrögzítő-szettel (3-as ábra/poz. 20) az elemet (4-es ábra/poz. A). Csatlakoztassa először a piros kábelt (+) és azután a fekete kábelt (-) az elemre.

• Leellenőrizni a dízelüzemanyagot, esetleg utántölteni. ● Gondoskodni a készülék elegendő szellőztetéséről.
• Megítélni az áramfejlesztő közvetlen környezetét.
• Válassza esetleg le a villamos készülékeket az áramfejlesztőről.

A terelő görgők felszerelése

Figyelem! A készüléknek biztosan kell állnia a palettán. Biztosítsa, hogy ez nem sérült meg a szállítás által.

1. Mindkét terelő görgőt (1-es ábra/poz. 21) odaerősíteni, azáltal hogy először felszereli a külső oldalról hozzáférhető 4 csavart (poz. 22).
2. Emelje le egy megfelelő szállítóeszközzel az áramfejlesztőt a palettáról és állítsa le egy feszes sík talajra.
3. Szerelje fel a 4 belülről hozzáférhető csavart.

6.1 Elektromos biztonság

• Az elektromos vezetékeknek és a csatlakoztatott készülékeknek egy kifogástalan állapotban kell lenniük.
• Csak olyan készülékeket szabad csatlakoztatni, amelyek megadott feszültsége az áramfejlesztő kimeneti feszültségével megegyezik.
• Ne kapcsolja sohasem össze az áramfejlesztőt a villamos hálózattal (dugaszoló aljzat).
• A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.

6.2 Környezetvédelem

• A szennyezett karbantartási anyagot és az üzemanyagokat az arra előrelátott gyűjtőhelyen leadni.
• A csomagolási anyagot, fémet és műanyagokat visszavinni az újrahasznosításhoz.

6.3 Földelés

A statikus feltöltődések levezetéséhez szükséges a gépház földelése. Ehhez egy kábelt az egyik oldalon a generátor (2-es ábra/poz. 14) földelő kapocsával és a másik oldalon egy külső tömeggel (mint például rúdföldeléssel) összekötni.

7. Kezelés

7.1 A motor startolása

• Ellenőrizni, hogy a mechanikus kapcsoló (5-ös ábra/poz. A) a jobboldali pozícióban bereteszelve van-e. ● Kinyitni az üzemanyagcsapot (6-os ábra/poz. E). ● A be-/kikapcsolót (2-es ábra/poz. 18) a kulccsal az "ON" állásba tenni.
• Húzni a nyomáscsökkentés kötélhúzó szerkezetét (2-es ábra/poz. 7) és a kulccsal a be-/kikapcsolót a „Start”-ra fordítani. Cca. 5 másodpercre rá elengedni a nyomáscsökkentő kapcsolóját és a motor futni kezd.
• Ha fut a motor, akkor a be-/kikapcsolót visszafordítani az "ON" állásba. ● Ha a motor nem indulna azonnal be (speciálisan egy előzőlegesen üres tartálynál vagy a dizelszűrő kicserélése után) akkor a nyomáscsökkentő kötélhúzó szerkezetének újboli meghúzása mellett ismét megismételni az indítási folyamatot.

7.2 Az áramfejlesztő megterhelése

● Ha balra állítja az átkapcsolót (2-es ábra/poz. 11), akkor használni tudja a 230V~ -os dugaszoló aljzatokat. - Figyelem: Habár ebben az állásban a 3000 W tartósüzem (S1) a 2 dugaszoló aljzatra fel lesz osztva, akkor is csak egy dugaszoló aljzatot lehet 3000 W-tal megterhelni. A két dugaszoló aljzat összteljesítménye rövid időre (S2), 5 percre maximálisan 3300 W is lehet. - Ha jobbra állítja az átkapcsolót (2-es ábra/poz. 11), akkor a 400V 3~ -as dugaszoló aljzat aktív. Figyelem: Ezt a dugaszoló aljzatot tartósan (S1) 4200W-tal és rövid ideig (S2) max. 5 percig 5000W-tal szabad megterhelni. - Az áramfejlesztő a 230 V~ és 400 V 3~-as váltakozó feszültségű készülékekre alkalmas. - Az áramfejlesztő kiegészítőlegesen tartósan még 12V d.c. 100W-tal terhelhető meg (2-es ábra/poz. 15). Használja ehhez a mellékelt adapterkábelt (3-as ábra/poz. 19). - Ne kapcsolja rá a generátort a háztartási hálózatra, mivel azáltal a generátor vagy a háztartásban levő más villamos készülékek megsérülését idézheti elő.

Utasítás: némely villamos készülékeknek (motorszőrófűrészek, fúrógépek stb.) egy magasabb áramfogyasztásuk van, ha megnehezített körülmények alatt vannak használva. Némely villamos készülékeket (mint például TV-készülékek, számítógép,...) nem szabad egy generátoron keresztül üzemeltetni. Kétség esetén érdeklődjön a készüléke gyártójánál.

7.3 Túlterhelés elleni védelem

Az áramfejlesztő egy túlterhelés elleni védővel van felszerelve. Ez túlterhelés esetén lekapcsolja az egyes dugaszoló aljzatokat.

Figyelem! Ha ez az eset lépne fel, akkor csökkentse le az áramfejlesztőtől igényelt elektromos teljesítményt vagy távolítsa el a csatlakoztatott

defektes készülékeket.

Figyelem! Defektes túlterhelés elleni kapcsolókat csak ugyanolyan felépítésű, ugyanazokkal a teljesítményi adatokkal rendelkező túlterhelés elleni kapcsolók által szabad kicserélni. Forduljon ehhez a vevőszolgáltatásához.

12V d.c. csatlakozás:

Túlterhelés esetén le lesz kapcsolva a 12V d.c. csatlakozás (2-es ábra/poz. 15). A túlterhelés elleni kapcsoló (2-es ábra/poz. 13) nyomása által lehet a 12V d.c. csatlakozást ismét üzembe helyezni.

230V~ dugaszoló aljzatok:

Túlterhelés esetén minden 230V~ dugaszoló aljzat le lesz kapcsolva (2-es ábra/poz. 16). A túlterhelés elleni kapcsoló (2-es ábra/poz. 12) bekapcsolása által lehet a 230V~ dugaszoló aljzatokat ismét üzembe helyezni.

400V 3~ dugaszoló aljzat:

Túlterhelés esetén le lesz kapcsolva a 400V 3~ dugaszoló aljzat (2-es ábra/poz. 17). A túlterhelés elleni kapcsoló (2-es ábra/poz. 10) bekapcsolása által lehet a 400V 3~ dugaszoló aljzatot ismét üzembe helyezni.

7.4 Leállítani a motort

• Mielőtt leállítaná az áramfejlesztőt, hagyja röviden megterhelés nélkül futni, azért hogy az aggregát tudjon „utánahűlni”. ● A be-/kikapcsolót (2-es ábra/poz. 18) a kulccsal az "OFF" állásba tenni.
• Bezárni az üzemanyagcsapot.

Utasítás: A motort a mechanikus kapcsoló nyomása által is le lehet állítani (5-ös ábra/poz. B). Ebben az esetben az újboli indítás előtt ismét addig jobbra kell nyomni a kart, amíg be nem reteszel (5-ös ábra/poz. A).

7.5 A defektes biztosítékok kicserélése

A biztosítékok kicseréléséhez távolítsa el az áramfejlesztő hátulján levő burkolatot. A biztosítékok az ábrázolt pozíciókban vannak a biztosítékfelvevőn (14-es ábra/poz. A, B, C) beszerelve. Nyissa ki a megfelelő biztosítékfelvevőt, és cserélje ki új biztosítékok ellen a defektes biztosítékokat (15-ös ábra).

Figyelem! Kizárólagosan csak ugyanolyan típusú biztosítékokat használjon, mint amilyenek a megfelelő biztosítékfelvevőben be voltak szerelve. Ügyeljen ennél különösen a maximális áramerősségre (bele van gravírozva a biztosítékba).

Kétség esetén kérjük forduljon itt is a vevőszolgálatunkhoz vagy egy villamossági szakemberhez.

8. Karbantartás

Minden tisztítási és karbantartási munka előtt állítsa le a motort.

A port és a szennyeződéseket a gépről rendszeresen el kell távolítani. A tisztítást legjobban egy finom kefével vagy egy ronggyal lehet elvégezni.

• Ne használjon a műanyagrészek tisztítására maró hatású szereket.
• Hosszabb ideig tartó nemhasználat esetén el kell távolítani a dízelt az áramfejlesztőből.

Figyelem: Állítsa azonnal le a készüléket, és forduljon a szervizállomáshoz:

• Szokatlan rezgéseknél vagy zörejeknél. ● Ha a motor túlterheltnek látszik, vagy ha rendszertelenül futna.

8.1 Olajcsere, ellenőrizni az olajszint (minden használat előtt)

Az első motorolajcserét üzemmeleg motornál kell elvégezni, körülbelül 20 üzemóra után. Ezt követően a motorolajat minden 150 üzemóra után kell cserélni, üzemmeleg motornál.

● Csak motorolajat (15W40) használjon. - Állítsa az áramfejlesztőt egy megfelelő, sík alátétre. - Nyissa ki az olajbetöltő csavart (5. ábra / C pozíció). - Nyissa ki az olajleeresztő csavart (5. ábra / D pozíció), és az alatta lévő kifolyónyíláson keresztül engedje le a meleg motorolajat egy felfogó tartályba. - Miután a fáradt olaj kifolyt, zárja vissza az olajleeresztő csavart, és egy tiszta ruhával tisztítsa meg a kifolyónyílást. - Töltsön motorolajat az olajmérő pálca felső jelzéséig (7. ábra).

Figyelem: Az olajszint ellenőrzésekor az olajmérő pálcát ne csavarja be, csak dugja be a menetig.

A fáradt olajat a környezetvédelmi előírásoknak megfelelően kell megsemmisíteni.

8.2 A légszűrő tisztítása (lásd a 8–13. ábrákat)

• Minden használat előtt ellenőrizze, tisztítsa meg, és ha szükséges, cserélje ki a légszűrőt.
• Az elemek tisztításához ne használjon maró hatású

tisztítószereket vagy benzint.

- Az elemeket egy sima felületen kiporolva tisztítsa.

8.3 A díszel szűrő tisztítása (6. ábra)

Ha a figyelőüvegben (6. ábra / H pozíció) szennyeződés látható, akkor meg kell tisztítani a dízel szűrőt (6. ábra / G pozíció). A dízel szűrő tisztításához szüksége van egy tölcsérre, amely össze van kötve egy benzin/dízel ellenálló üzemanyagtömlővel, benzin/dízel ellenálló kesztyűre, valamint egy üres dízel üzemanyagkannára (FIGYELEM: soha ne keverje össze a benzint és a dízelüzemanyagot ellenőrizetlenül!).

• Zárja el az üzemanyagcsapot (6. ábra / E pozíció).
• Lazítsa meg a recézett fejű anyát (6. ábra / F pozíció).
• Vezesse a tölcsér üzemanyagtömlőjét a dízelkannába, és tartsa a tölcsért a figyelőüveg (6. ábra / H pozíció) alá.
• Teljesen eressze le a recézett fejű anyát (6. ábra / F pozíció), és a tölcsérbe ürítse ki a figyelőüvegben maradt tiszta dízelmaradékot.
• A szennyezett dízel maradékot egy tisztítópapírral felszívni. Megtisztítani a figyelőüveget.
• Lefelé lehúzni a dízelszűrőt a dízelszűrőtartóról, eltávolítani a tisztítópapírral a dízelszűrőn levő szennyeződésmaradékokat, esetleg valamennyi dízelüzemanyaggal megtisztítani vagy sérülések esetén kicserélni a dízelszűrőt. Megsemmisíteni a tisztítópapírt.
• Az összeszerelés az ellenkező sorrendben történik.

8.4 A tartály kiürítése

• A tartály kiürítéséhez járjon el először úgy, mint a dízelszűrő tisztításánál.
• A dízelszűrő levevése után a tölcsért a dízelszűrőtartó alá helyezni (6-os ábra/poz. I) és megnyitni az üzemanyagcsapot (6-os ábra/poz. E).
• Levezetni a dízelüzemanyagot a tartályból, a tölcséren keresztül a dízelkaniszterbe. (FIGYELEM: ügyeljen arra, hogy elég nagy legyen a dízelkaniszter ahhoz, hogy fel tudja venni a tartályban hátramaradt mennyiséget!).
• Adott esetben az üzemanyagcsap elzárása által meg lehet szakítani a tartály kiürítését.
• A kiürítés befejezése után kérjük az összeszerelést, a 8.3-as pont alatt leírottak szerint elvégezni.

9. Téli üzem

Mivel a generátor egy dízelmotor által van meghajtva, így a téli üzemeltetéshez különleges intézkedéseket kell elvégezni. A dízelgenerátor -3° -tól -10° Celsius fokig terjedő kinti hőmérsékleteknél történő üzemeltetésénél elő van írva a „téli dízel” használata. A dízel üzemanyagnak a “téli dízel”-re való átállítása, országról országra különbözően történik, legtöbbször október végén. A „téli dízel”-re történő átállítás időpontja után a benzinkútnál érdeklődhet.

• Ha rendszeresen üzemelteti a dízelgenerátort, akkor nem kell elvégezni az intézkedéseket, mivel a „téli dízel“-re való átállítás automatikusan történik. ● Ha összel hosszabb ideig nem használná a generátort, de télen ismét használni szeretné, akkor ajánlatos a tartályt majdnem üresen tartani, vagy a 8.4-es pont alatt leírottak szerint kiüríteni.
• Érdeklődjön a benzinkútjánál a „téli dízel“-re történő átállítás időpontjáról és töltse fel a -3° -tól -10° Celsius fokig terjedő kinti hőmérséklet fellépése előtt „téli dízel“-el a tartályt.
• Ha egyszer mégis a dízelüzemanyag „megkocsonyásodása“ lépne fel, akkor a dízelgenerátort cca. 12 órára egy cca. +10° Celsius hőmérsékletű terembe kell vinni.
• Normális dízelbenzin üzemanyaggal félig telitől teliig levő tartálynál, azt a 8.4-es pont alatt leírottak szerint ki kell üríteni.
• Azután fel kell a tartályt „téli dízel”-el tölteni.
• A majdnem üres vagy félig teli tartálynál elegendő a „téli dízel”-el való feltöltés.

állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyre. Érdeklődjön utána a szaküzletben vagy a községi közigazgatásnál!

10. Pótalkatrészek megrendelése:

Pótalkatrész megrendelésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikkszámát ● A készülék ident-számát
• A szükséges pótalkatrész pótalkatrész-számát. Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

11. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag, és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyag-körforgáshoz. A készülék és annak tartozékai különböző anyagokból

1. Hibakeresési terv

Zavar	Ok	Intézkedés
Nem lehet indítani a motort – Beugrik az olajlekapcsolóautomata (piros LED (2-es ábra/poz. 8))– nincs dízelüzemanyag benne– A kireteszel a mechanikus megszakító (5-ös ábra/poz.A)– Eldugulva a dízelszűrő– Eldugulva a légszűrő– Az alacsony kinti hőmérséklet miatt „megkocsonyásodott“ a dízelüzemanyag– Defektes a biztosíték	– Leellenőrizni az olajállást, feltölteni a motorolajat– Dízelüzemanyagot utántölteni– Jobbra tolni a mechanikus megszakítót– Megtisztítani vagy kicserélni a dízelszűrőt– Megtisztítani vagy kicserélni a légszűrőt– A „téli üzem“-i pont alatt leírottak szerint eljárni– A 7.5-ös pont alatt leírottak szerint kicserélni a defektes biztosítékot
Túl kevés vagy hiányzik a generátor feszültsége	– Defektes a szabályozó vagy a kondenzátor– Kioldott a túláramvédőkapcsoló– Elkopottak a generátor szénkeféi	– Felkeresni a felhatalmazott vevőszolgáltatást– Üzemeltetni a kapcsolót és lecsökkenteni a fogyasztót– Felkeresni a felhatalmazott vevőszolgáltatást
Nem töltődik az elem – Defektes	a biztosíték – A 7.5-ös pont alatt leírottak szerint kicserélni a defektes biztosítékot

230V ~ csatlakozóaljzatok:

A termékek dokumentációjának és kísérő okmányainak az utánnyomása és sokszorosítása, kivonatosan is csak az ISC GmbH kifejezett beleegyezésével engedélyezett.

Ne dobja az elektromos szerszámokat a házi hulladék közé.

A villamos készülékekkel és elektromos-öregkészülékekkel kapcsolatos 2012/19/EG európai irányelveknek, valamint ezeknek a nemzeti jogban történő átültetésének megfelelően az elhasznált villamos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításra kell juttatni.

Újrahasznosítási alternatíva a visszaküldési felhíváshoz:

Az elektromos készülék tulajdonosa köteles a tulajdon feladása esetén a visszaküldés helyett alternatív módon gondoskodni a szakszerű értékesítésről. Ehhez az öreg készüléket egy visszavevő helynek lehet átadni, amely a nemzetközi ipari körfolyamat és hulladéktörvény értelmében elvégzi a megsemmisítést. Ez nem érinti az öreg készülékekhez mellékelt, villamos alkatrészek nélküli tartozékokat és segédeszközöket.

Termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk, és kérjük, forduljon az ebben a garanciakártyában megadott cím alatt található szervizszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következők érvényesek:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire ígér a törvényileg előírt garanciaszolgálaton felül. A jogi szavatossági igényeit ez a garancia nem érinti. A garanciateljesítmény az Ön számára díjmentes.
2. A garanciateljesítmény kizárólag az Ön által, a lent megnevezett gyártótól megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan anyaghibán vagy gyártási hibán alapulnak, és választásunk szerint korlátozódik a hibák elhárítására vagy a készülék kicserélésére.

Kérjük, vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem ipari, kézműipari vagy szakmai használatra készültek. Ezért a garanciaszerződés nem jön létre, ha a készüléket a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén használták, vagy ha ennek megfelelő igénybevételnek volt kitéve.

1. A szavatosságunk alól ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása, a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például rossz hálózati feszültségre vagy áramfajtára való csatlakoztatás), a karbantartási és biztonsági előírások figyelmen kívül hagyása, a készülék nem normális környezeti feltételeknek való kitétele, vagy hiányos ápolás és karbantartás miatt keletkeztek.

• károk a készüléken, amelyek rossz bánásmód vagy nem szakszerű használat (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe való behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés által okozott károk) következtében jöttek létre.
• károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyéb természetes kopásra vezethetők vissza.
• A garancia időtartama 60 hónap, és a készülék vásárlásának napjával kezdődik. A garanciaigényeket a garanciaidő lejárata előtt kell, két héten belül, a hiba felismerése után érvényesíteni. Kizárt a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, és nem indít új garanciaidőt a készülékre vagy az esetleg beépített pótalkatrészekre. Ez helyszíni szerviz esetén is érvényes.
• A garanciajog érvényesítéséhez kérjük, jelentse be a hibás készüléket a következő címen: www.isc-gmbh.info. Ha a hiba a garanciális teljesítményünk keretén belül van, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Ennek a használati utasításnak a szerviz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásaira.

Tisztelt Vásárló!
