Termék típusa	Szinkron generátor
Márka	Herkules
Modell	HSE 720
Folyamatos teljesítmény (S1)	650 W
Maximális teljesítmény (S2 5 perc)	700 W
Maximális teljesítmény (1 perc)	720 W
Névleges feszültség	230 V~
Névleges áram	2,8 A~
Frekvencia	50 Hz
Motor típusa	2 ütemű léghűtéses
Lökettérfogat	63 cm³
Motorteljesítmény	1,5 kW / 2 LE
Üzemanyag	Benzin/olaj keverék 1:50
Tartály űrtartalma	4,2 L
Fogyasztás 3/4 terhelésnél	Körülbelül 0,6 L/h
Súly	16 kg
Hangnyomásszint LpA	68,6 dB(A)
Hangteljesítményszint LWA	90 dB(A)
Gyújtógyertya	LG F6RTC
Védettségi típus	IP 23M
Csatlakozók	1 db női csatlakozó 230 V~
Rendszeres karbantartás	Légszűrő tisztítása, gyújtógyertya ellenőrzése, üzemanyag leeresztése tároláshoz
Biztonság	Túlterhelés védelem, vészleállítás, földelés
Kopó alkatrészek	Gyújtógyertya, légszűrő, benzinszűrő
Garancia	60 hónap (feltételekkel)

Gyakran ismételt kérdések - HSE 720 Herkules

Milyen üzemanyagot használjak a HSE 720 generátorhoz?

Használjon ólommentes normál benzin és kétütemű olaj keverékét 1:50 arányban. Az első feltöltéseknél 1:40 arány javasolt. Rázza fel jól a keveréket, mielőtt a tartályba tölti.

Hogyan indítsam el a generátort?

Nyissa ki a benzincsapot, állítsa a Be/Ki kapcsolót BE állásba, helyezze a szivató kart zárt állásba, majd húzza meg a visszahúzható indítót, amíg a motor beindul. Indítás után tolja vissza a szivató kart.

Mekkora a generátor maximális teljesítménye?

A folyamatos teljesítmény (S1) 650 W. A maximális teljesítmény rövid üzemben (S2) 700 W 5 percig, és akár 720 W 1 percig. Ne lépje túl ezeket a határértékeket.

Hogyan kell karbantartani a légszűrőt?

Tisztítsa meg a légszűrőt minden 30 üzemóra után. Vegye le a fedelet, vegye ki a szűrőbetétet, mossa le szappanos vízben, öblítse le és szárítsa meg teljesen, mielőtt visszaszereli.

Mit tegyek, ha a generátor nem indul?

Ellenőrizze az üzemanyagszintet, győződjön meg arról, hogy a benzincsap nyitva van, a kapcsoló BE állásban van, és a gyújtógyertya tiszta és megfelelően csatlakozik. Ha a probléma továbbra is fennáll, nézze meg a hibaelhárítási táblázatot a használati útmutatóban.

Használhatom a generátort beltérben?

Nem, a kipufogógázok mérgezőek. Mindig jól szellőző helyen használja a generátort, legalább 1 méterre az épületektől. Ha szellőztetett helyiségben használja, a gázokat ki kell vezetni a szabadba.

Hogyan tároljam a generátort használat után?

Ürítse ki a tartályt, járassa a motort, amíg le nem áll, hogy kiürítse a karburátort, vegye ki a gyújtógyertyát, tisztítsa meg a készüléket, és tárolja hűvös, száraz helyen, gyújtóforrásoktól távol.

Mi a földelési eljárás?

A statikus töltések elvezetéséhez csatlakoztasson egy kábelt a generátor földelőkapcsához, és kösse össze egy külső földeléssel, például egy földelőszalaggal. Ez biztonsági okokból ajánlott.

Milyen pótalkatrészekre van gyakran szükség?

A kopó alkatrészek közé tartozik a gyújtógyertya (LG F6RTC típus), a légszűrő és a benzinszűrő. Csak eredeti alkatrészeket használjon.

Hogyan kapcsoljam ki helyesen a generátort?

Hagyja a generátort néhány percig üresjáratban járni, hogy lehűljön, majd kapcsolja a kapcsolót KI állásba, és zárja el a benzincsapot. Ezzel elkerüli a túlmelegedést és a lerakódásokat a karburátorban.

HASZNÁLATI ÚTMUTATÓ HSE 720 Herkules

HU Eredeti használati utasítás Áramfejlesztő

SI Originalna navodila za uporabo Električni generator

HR Originalne upute za uporabu Generator

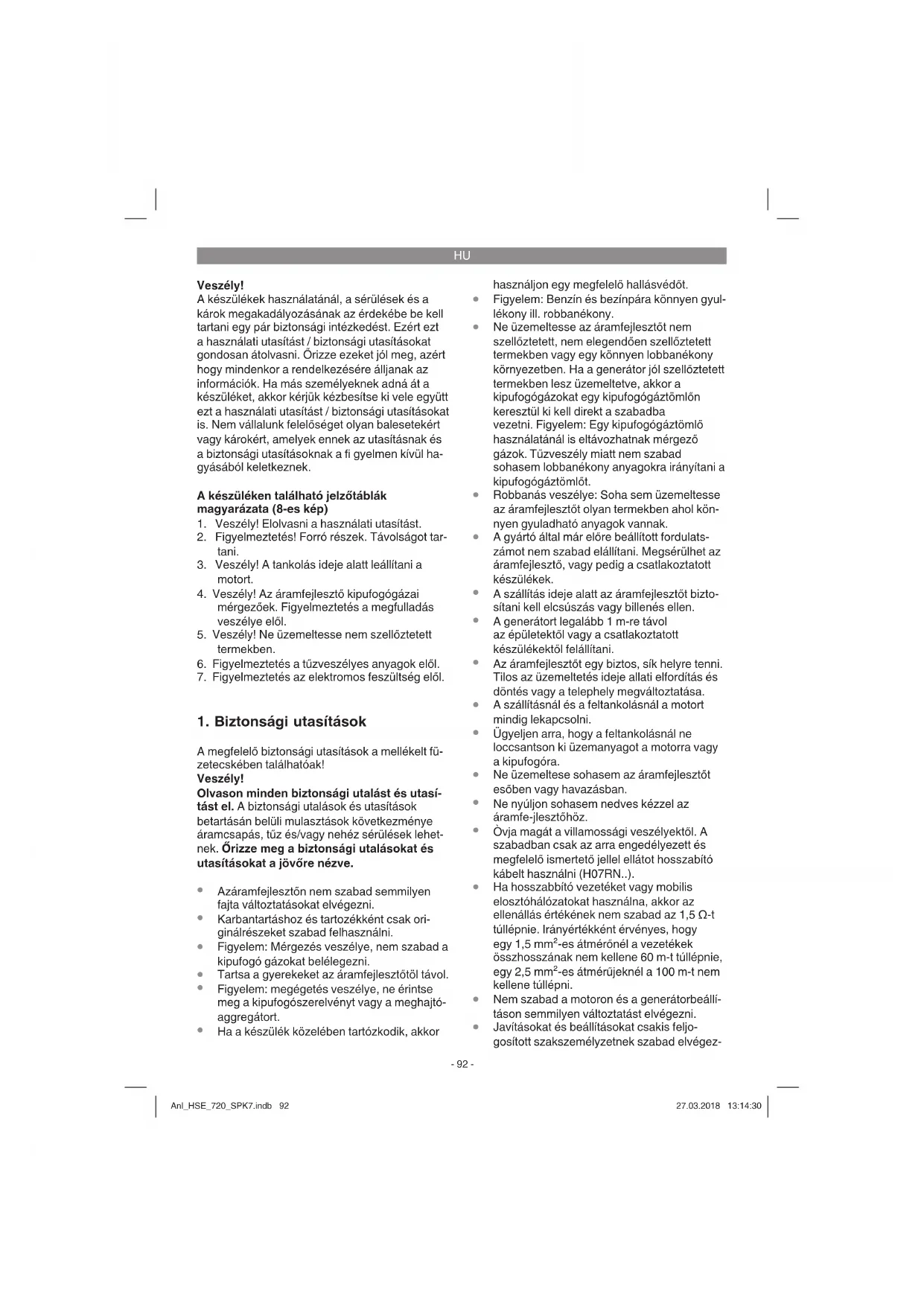

A készülékek használatánál, a sérülések és a károk megakadályozásának érdekében be kell tartani néhány biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan át kell olvasni. Őrizze meg ezeket jól, hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, kérjük, kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelősséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a figyelmen kívül hagyásából keletkeznek.

A készüléken található jelzőtáblák magyarázata (8-as kép)

1. Veszély! Olvassa el a használati utasítást.
2. Figyelmeztetés! Forró részek. Tartson távolságot.
3. Veszély! Tankolás ideje alatt állítsa le a motort.
4. Veszély! Az áramfejlesztő kipufogógázai mérgezőek. Figyelmeztetés a megfulladás veszélye ellen.
5. Veszély! Ne üzemeltesse nem szellőztetett helyiségekben.
6. Figyelmeztetés a tűzveszélyes anyagokra.
7. Figyelmeztetés az elektromos feszültségre.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatók! Veszély!

Olvassa el minden biztonsági utalást és utasítást. A biztonsági utalások és utasítások be nem tartása áramcsapást, tüzet és/vagy súlyos sérüléseket okozhat. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

• Az áramfejlesztőn nem szabad semmilyen változtatást elvégezni.
• Karbantartáshoz és tartozékként csak eredeti alkatrészeket szabad felhasználni.
• Figyelem: Mérgezésveszély, nem szabad a kipufogógázokat belélegezni. • Tartsa a gyerekeket az áramfejlesztőtől távol.
• Figyelem: égési sérülés veszélye, ne érintse meg a kipufogószerelvényt vagy a meghajtó-aggregátort. • Ha a készülék közelében tartózkodik, akkor

használjon megfelelő hallásvédőt. - Figyelem: Benzin és benzíngőz könnyen gyúlékony, ill. robbanékony. - Ne üzemeltesse az áramfejlesztőt nem szellőztetett, nem elegendően szellőztetett helyiségekben vagy könnyen lobbanékony környezetben. Ha a generátort jól szellőztetett helyiségben üzemeltetik, akkor a kipufogógázokat egy kipufogógáztömlőn keresztül közvetlenül a szabadba kell vezetni. Figyelem: Kipufogógáztömlő használatakor is távozhatnak mérgező gázok. Tűzveszély miatt soha ne irányítsa a kipufogógáztömlőt gyúlékony anyagokra. - Robbanásveszély: Soha ne üzemeltesse az áramfejlesztőt olyan helyiségben, ahol könnyen gyúlékony anyagok vannak. - A gyártó által előre beállított fordulatszámot nem szabad megváltoztatni. Megsérülhet az áramfejlesztő vagy a csatlakoztatott készülékek. Szállítás közben az áramfejlesztőt rögzíteni kell elcsúszás vagy felborulás ellen. - A generátort legalább 1 m távolságra kell elhelyezni az épületektől vagy a csatlakoztatott készülékektől. - Az áramfejlesztőt stabil, sík felületre kell helyezni. Tilos az üzemeltetés közbeni elfordítás, megdöntés vagy a hely megváltoztatása. - Szállításkor és tankoláskor a motort mindig le kell állítani. - Ügyeljen arra, hogy tankoláskor ne fröccsenjen üzemanyag a motorra vagy a kipufogóra. - Soha ne üzemeltesse az áramfejlesztőt esőben vagy hóban. - Soha ne nyúljon nedves kézzel az áramfejlesztőhöz. - Óvja magát az elektromos veszélyektől. Szabadban csak az arra engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábelt használjon (H07RN..). - Ha hosszabbító vezetéket vagy mobil elosztóhálózatot használ, az ellenállás értéke nem haladhatja meg az 1,5 Ω-t. Irányértékként érvényes, hogy 1,5 mm²-es keresztmetszetnél a vezetékek összhossza ne haladja meg a 60 m-t, 2,5 mm²-es keresztmetszetnél pedig a 100 m-t. - Nem szabad a motoron és a generátor beállításán semmilyen változtatást elvégezni. - Javításokat és beállításokat csak feljogosított szakszemélyzet végezhet.

nie.

• Ne tankolja fel vagy ürítse ki a tartályt nyílt láng, tűz vagy szikraképződés közelében. Ne dohányozzon!
• Ne érintse meg a mozgó mechanikus részeket vagy a forró részeket. Ne távolítsa el a védőburkolatokat.
• Nem szabad a készülékeket nedvességnek vagy pornak kitenni. Az engedélyezett környezeti hőmérséklet -10 °C-tól +40 °C-ig, max. tengerszint feletti magasság 1000 m, relatív páratartalom: 90 % (nem kondenzálódó).
• A generátort egy belső égésű motor hajtja, amely a kipufogócső területén (a dugaszolóaljzatokkal szemben lévő oldalon) és a kipufogó kiáramlásánál hőt termel. Kerülje ezeknek a felületeknek a közelét az égési sérülések veszélye miatt.
• Az üzemanyag lobbanékony és könnyen gyulladó. Ne töltse fel az üzemelés ideje alatt.
• A dugattyús belső égésű motor egyes részei forróak lehetnek, és égési sérüléseket okozhatnak. Vegye figyelembe az áramfejlesztő aggregátumon található figyelmeztető utasításokat.
• Ha zárt helyiségben van felszerelve, be kell tartani a tűz- és robbanásvédelemre vonatkozó kiegészítő követelményeket.
• Használat előtt ellenőrizze az áramfejlesztő aggregátumot és annak elektromos berendezéseit (beleértve a vezetékeket és a dugaszoló csatlakozókat is), hogy megbizonyosodjon arról, hogy nem hibásak.
• Az áramfejlesztő aggregátumot nem szabad más áramforrásokra, például az energiaellátó vállalatok hálózatára csatlakoztatni. Különleges esetekben, ahol a meglévő elektromos rendszerekben tartalék csatlakozás van előirányozva, ezt csak képzett villanyszerelő végezheti el, aki figyelembe veszi a nyilvános hálózatot használó berendezés és az áramfejlesztő aggregátum üzeme közötti különbségeket. Az ISO 8528 ezen része szerint az üzemeltetési útmutatóban meg kell adni ezeket a különbségeket.
• Magas mechanikai igénybevételek esetén csak strapabíró gumitömlőket (az IEC 60245-4 szerint) vagy azzal egyenértékű berendezéseket szabad használni. Figyelmeztetés! Tartsa be az elektromos

biztonsági előírásokat, amelyek az áramfejlesztő aggregátum használati helyére vonatkoznak.

• Figyelmeztetés! Vegye figyelembe a berendezés áramfejlesztő aggregátumról történő újratáplálásakor szükséges követelményeket és óvintézkedéseket, a berendezés védőintézkedéseitől és az alkalmazandó irányelvektől függően.
• Az áramfejlesztő aggregátumokat csak a névleges teljesítményig, a névleges környezeti feltételek mellett szabad használni. Ha az áramfejlesztő aggregátumot az ISO 8528-8 szerinti referenciafeltételektől eltérő körülmények között használják, és a motor vagy a generátor hűtése csökkent (például korlátozott térben történő üzemeltetés miatt), akkor a teljesítményt csökkenteni kell. Információt kell biztosítani annak érdekében, hogy a felhasználó tájékozott legyen a magasabb hőmérséklet, a telepítési magasság és a páratartalom miatt szükséges teljesítménycsökkentésről a referenciafeltételekhez képest.
• A technikai adatoknál a hangteljesítménymérték (LWA) és a hangnyomásmérték (LWM) alatt megadott értékek emissziós szintet jelentenek, és nem okvetlenül biztos munkahelyi szintet. Mivel az emissziós és imissziós szint között összefüggés áll fenn, ezért ezt nem lehet megbízhatóan az esetleg szükséges kiegészítő óvóintézkedések meghatározására felhasználni. A munkaerő aktuális imissziós szintjét befolyásoló tényezők magukba foglalják a munkaterem tulajdonságait, más zajforrásokat, stb., mint például a gépek számát és más szomszédos lefolyásokat, valamint az időtartamot, amíg a kezelő zajnak van kitéve. Ugyancsak eltérhet országról országra az engedélyezett imissziós szint. Mégis megadja ez az információ a gép használójának a lehetőséget a rizikó és a veszélyeztetés felbecsülésének elvégzésére.
• Ne használjon olyan elektromos üzemszereket (hosszabbítókábelt és dugaszolócsatlakozásokat), amelyek hibásak. A villamos vezetékeknek és a csatlakoztatott készülékeknek kifogástalan állapotban kell lenniük. Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneti feszültségével.

ségével.

• Ne kapcsolja sohasem össze az áramfejlesztőt a villamos hálózattal (dugaszoló aljzat). A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.
• A szennyezett karbantartási anyagot és az üzemanyagokat le kell adni az erre előirányzott gyűjtőhelyen.
• Vezesse a csomagolási anyagot, fémet és műanyagokat az újrahasznosításhoz.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1/2)

1 Tanksapka

2 Hordozó fogantyú 3 Biztonságkioldó 4 Hidegindítókar 5 Ki-/bekapcsoló 6 230 V ~ dugaszoló aljzat 7 Reverzálóstartberendezés 8 Benzincsap 9 Csavarkészlet a hordozófogantyú felszereléséhez 10 Gyújtógyertyáskulcs

2.2 A szállítás terjedelme

Kérjük a leírt szállítási terjedelem alapján ellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervizközponthoz vagy az eladóhelyhez, ahol vette a készüléket.

Kérjük vegye ehhez figyelembe az utasítás végén a szerviz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból. - Távolítsa el a csomagolási anyagot, valamint a csomagolási- és szállítási biztosítékot (ha létezik). - Ellenőrizze le, hogy teljes-e a szállítás terjedelme. Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra. - Ha lehetséges, akkor őrizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, fóliákkal és apró részekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Eredeti használati utasítás

3. Rendeltetésszerű használat

A készülék olyan használatra alkalmas, amelyek egy 230 V-os váltakozó feszültségforráson történő üzemet látnak elő. Vegye okvetlenül figyelembe a biztonsági utasításokban foglalt fenntartásokat. A generátor célja az elektromos szerszámok meghajtása és a világítóforrásoknak az árammal történő ellátása.

Kérjük ellenőrizze le a háztartási készülékeknél az egyes gyártó adatai szerinti megfelelőséget. Kétség esetében érdeklődjön az egyes készülék feljogosított szakkereskedőjénél.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

HU

4. Technikai adatok

Generátor....Szinkron Védelmi rendszer: ....IP 23M Tartósteljesítmény P név (S1): ....650 W Maximális teljesítmény P max (S2 5 perc): ....700 W Maximális teljesítmény P _max (25 perc): ....720 W Névleges feszültség: ....230 V \~ Névleges áram: ....2,8 A \~ Frekvencia: ....50 Hz Hajtómotorszerkezet: ....2 Takt léghűtésű Lökettér: ....63 cm³ max. teljesítmény: ....1,5 KW / 2 PS Üzemanyag: ....Keverék 1:50 A tartály befogadóképessége: ....4,2 l Fogyasztás 3/4 megterhelésnél .... cca. 0,6 l/óra Súly: ....16 kg Hangnyomásmérték LpA: ....68,6 dB(A) Hangteljesítménymérték LWA/ Bizonytalanság KWA ....90 dB(A) / 1,99 dB(A) Gyújtógyertya: ....LG F6RTC

Üzemmód S1 (Tartósüzem)

A gépet tartósan lehet a megadott teljesítménnyel üzemeltetni.

Üzemmód S2 (Rövid idejű üzem)

A gépet rövid ideig szabad a megadott teljesítménnyel üzemeltetni. Azután a gépnek egy ideig le kell állnia, azért hogy ne melegedjen fel megengedhetetlenül.

5. Üzembe helyezés előtt

5.1 Összeszerelés

A csavarkészlettel (9) rácsavarni a hordozófogantyút (2) a tartályra (3. kép).

5.2 Földelés

A statikus feltöltődések levezetéséhez engedélyezett a gép házának földelése. Ehhez egy kábelt az egyik oldalon a generátor (4. ábra) földelő kapcsával, a másik oldalon pedig egy külső tömeggel (például rúdföldeléssel) kell összekötni.

6. Kezelés

Megjegyzés! Az első üzembevétel előtt fel kell tölteni a tartályt 1:40 arányú benzinkeverékkel. Ehhez használhatja a tartály belsejében található mérőpoharat (3b. kép). A benzinkeveréket a tartályba történő betöltés előtt fel kell rázni.

• Ellenőrizni az üzemanyagszintet, szükség esetén utántölteni. Gondoskodjon a készülék megfelelő szellőzéséről. - Győződjön meg arról, hogy a gyújtókábel rá van csatlakoztatva a gyújtógyertyára. - Az áramfejlesztő közvetlen környezetét tisztítsa meg. - Szükség esetén válassza le az áramfejlesztőről a rákapcsolt elektromos készülékeket.

Keveréknormálisbenzínólommentes		2- taktus - olaj
1:50	1 | 20 ml
	2 | 40 ml
	3 | 60 ml
	4 | 80 ml

6.1 A motor indítása

• Nyissa ki az üzemanyagcsapot (8); ehhez fordítsa lefelé a csapot. A be-/kikapcsolót (5) a kulccsal állítsa "ON" állásba. • A hidegindító kart (4) állítsa a megfelelő állásba.
• Indítsa a motort a reverzáló indítóval (7); ehhez húzza meg erősen a fogantyút, ha a motor nem indulna be, húzza meg a fogantyút még egyszer. • A motor beindulása után a hidegindító kart (4) tolja vissza.

Figyelmeztetés!

A reverzáló indítóval történő indításkor a motor beindulása által okozott hirtelen visszacsapódás sérüléseket okozhat a kezeken. Indításkor viseljen védőkesztyűt.

6.2 Az áramfejlesztő terhelése

- A meghajtani kívánt készülékeket csatlakoztassa a 230V~ -os dugaszolóaljzathoz (6).

Utalás! Ezt a dugaszoló aljzatot tartósan (S1) 650 W-tal és rövid időre (S2), max. 5 percre 700 W-tal szabad megterhelni.

• Az áramfejlesztő a 230 V~ váltakozó feszültségű készülékekre alkalmas.
• Ne kapcsolja rá a generátort a háztartási hálózatra, mivel ezáltal a generátor vagy a háztartásban lévő más villamos készülékek megsérülését idézheti elő.

Utalás! Némely villamos készülékeknek (motorszúrófűrészek, fúrógépek stb.) magasabb áramfogyasztásuk van, ha megnehezített körülmények között használják őket.

6.3 A motor leállítása

• Mielőtt leállítaná az áramfejlesztőt, hagyja röviden terhelés nélkül futni, hogy az aggregát tudjon „utánahűlni”.
• A be-/kikapcsolót (5) a kulccsal az "OFF" állásba kell tenni. • Zárja el a benzincsapot.

Utalás! Az áramfejlesztő túlterhelés elleni védőberendezéssel van felszerelve. Ez lekapcsolja a dugaszoló aljzatot (6). A túlterhelés elleni védőberendezés (3) megnyomásával ismét üzembe lehet helyezni a dugaszoló aljzatot (6).

Utalás! Ha ez az eset bekövetkezne, akkor csökkentse az elektromos teljesítményt, amelyet az áramfejlesztőtől igényel, vagy pedig távolítsa el a hibásan csatlakoztatott készülékeket.

7. Tisztítás, karbantartás, tárolás és pótalkatrész-rendelés

Minden tisztítási és karbantartási munka előtt állítsa le a motort, és húzza le a gyújtógyertya dugót a gyújtógyertyáról.

Utalás! Állítsa azonnal le a készüléket, és forduljon a szervizállomásához:

• Szokatlan rezgéseknél vagy zörejeknél.
• Ha a motor túlterheltnek tűnik, vagy ha gyújtáshibái vannak.

7.1 Tisztítás

• Tartsa a védőberendezéseket, szellőzőnyílásokat és a gépházat annyira por- és piszokmentesen, amennyire csak lehetséges. Dörzsölje le a készüléket egy tiszta ruhával, vagy fújja ki sűrített levegővel, alacsony nyomáson. Javasoljuk, hogy a készüléket minden használat után tisztítsa ki.
• Tisztítsa meg a készüléket rendszeresen egy nedves ruhával és egy kevés kenőszappannal. Ne használjon tisztító- és

oldószereket; ezek megtámadhatják a készülék műanyag részeit. Ügyeljen arra, hogy ne jusson víz a készülék belsejébe.

7.2 Légszűrő (5/6. ábra)

A légszűrőt minden 30 üzemóra után meg kell tisztítani.

• Távolítsa el a légszűrő fedelét (5. ábra) • Távolítsa el a szűrő alkatrészeit (6. ábra) A szűrőegységet szappanos vízzel tisztítsa meg, azután tiszta vízzel öblítse le, és az újra beépítés előtt hagyja jól megszáradni. - Az összeszerelés az ellenkező sorrendben történik.

7.3 Gyújtógyertya (7. ábra)

A gyújtógyertyát először 10 üzemóra után ellenőrizze szennyeződésekre, és adott esetben tisztítsa meg egy rézdrótos kefével. Azután a gyújtógyertyát minden 50 üzemóra után karbantartani kell.

• A gyújtógyertya dugóját egy forgómozgással húzza le.
• Távolítsa el a mellékelt gyertyakulccsal a gyújtógyertyát.
• Az összeszerelés az ellenkező sorrendben történik.

7.4 Karbantartás

A készülék belsejében nincs további karbantartandó rész.

7.5 Tárolás

Figyelem! A lépések betartásánál elkövetett hibák következménye lehet, hogy a karburátor belső falán lerakódások keletkeznek, ami megnehezítheti az indítást, vagy maradandó kárt okozhat a gépben.

1. Végezze el az összes általános karbantartási munkálatot, amely a használati utasítás karbantartási fejezetében szerepel.
2. Engedje le az üzemanyagot a tartályból (ehhez használjon egy szokványos műanyag benzinszivattyút a barkácsboltból).
3. Miután leengedte az üzemanyagot, indítsa be a gépet.
4. Hagyja a motort üresjáratban addig futni, amíg a készülék le nem áll. Ezáltal a karburátor megtisztul a maradék üzemanyagtól.
5. Hagyja a motort lehűlni (kb. 5 perc).
6. Távolítsa el a gyújtógyertyát (lásd a 7.3-as pontot).
7. Tisztítsa meg a gép külső gépházát.
8. Tárolja a gépet hűvös, száraz helyen,

és mindenféle gyújtóforrástól és gyúlékony anyagtól távol.

Újbóli üzembe helyezés

1. Távolítsa el a gyújtógyertyát.
2. Húzza meg többször az indítózsinórt, hogy megtisztítsa az égéstermékeket a felesleges olajtól.
3. Tisztítsa meg a gyújtógyertya érintkezőjét, vagy tegyen be egy új gyújtógyertyát.
4. Töltse fel a benzintartályt.

Szállítás

Ha szállítani szeretné a készüléket, akkor ürítse ki előtte a benzintartályt, a tárolási fejezet 2-es alpontja szerint. Tisztítsa meg a készüléket egy kefével vagy egy kézi seprűvel a durva szennyeződéstől.

7.6 A pótalkatrész megrendelése:

Pótalkatrész megrendelésénél a következő adatokat kell megadni:

• A készülék típusát • A készülék cikkszámát • A készülék ident-számát • A szükséges pótalkatrész pótalkatrész-számát

Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag, és ezáltal ismét felhasználható, vagy pedig visszavezethető a nyersanyag-körforgáshoz. A készülék és annak tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kell adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön utána a községi önkormányzatnál.

9. Szállítás

• Szállításhoz használja a fogantyút, és vezesse azzal az áramfejlesztőt.
• A készüléket csak a szállítási fogantyúnál fogva szállítani.
• Védje a készüléket váratlan ütések ill. vibrációk elől.

HU

10. Zavarok elhárítása

Zavar Ok Intézkedések
Nem lehet elindítani a motort	KormosagyújtógyertyaNincs üzemanyag	Megtisztítaniagyújtógyertyákat.Elektródatávolság 0,6 mmÜzemanyagot utánnatölteni
Túl kevés vagy hiányzik teljesen a generátor feszültsége	Defekt a szabályozó vagy a kondenzátorKioldódott a túláramvédőkapcsolóSzenyeződött a levegőszűró	FelkeresniaszaküzletetÜzemeltetni a kapcsolót és csökkenteni a fogyasztókatMegtisztítani vagy kicserélni a szűrót

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelv és a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat elkülönítve kell összegyűjteni, és környezetvédelmi szempontból megfelelő újrahasznosításra kell visszavezetni.

Az újrahasznosítás alternatívái a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa a tulajdonjog átruházása esetén köteles a visszaküldés helyett a szakszerű értékesítéssel kapcsolatban együttműködni. Az öreg készüléket egy visszavevő helynek is át lehet adni, amely elvégzi a nemzeti körforgásos gazdasági és hulladéktörvények értelmében vett megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkatrészek nélküli tartozékait és segédeszközeit.

A termékek dokumentációjának és a kísérőpapírjainak utánnyomása vagy egyéb sokszorosítása, kivonatosan is, csak az iSC GmbH kifejezett beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartjuk.

Szerviz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervizpartnereket tartunk fenn, akiknek elérhetőségét kérjük, vegye ki a garanciaokmányból. Ezek minden szervizügyben – mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetősége – a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek használat szerinti vagy természetes kopásnak vannak alávetve, illetve a következő részekre mint fogyóeszközökre van szükség.

Kategória Példa
Gyorsan kopó részek*	gyújtógyertya, légszűrő, benzínszűrő
Fogyóeszköz/ fogyórészek*
Hiányzó részek

* nem feltétlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük, a hibaesetet a www.isc-gmbh.info alatt jelentse be. Kérjük, ügyeljen a pontos hibaleírásra, és válaszoljon minden esetben a következő kérdésekre:

• Működött már egyszer a készülék, vagy elejétől kezdve hibás volt?
• Feltűnt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.

Garanciaokmány

Tisztelt Vevő,

Termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk, és kérjük, forduljon az ebben a garanciakártyában megadott cím alatt található szervizszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent, hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű, sem egyéb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire ígér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei nincsenek ez a garancia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezett gyártótól megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapulnak, és korlátozva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.

Kérjük, vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva, vagy ha egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alól ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása, nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (például rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), a karbantartási és biztonsági előírások be nem tartása, a készülék nem normális környezeti feltételeknek való kitétele, vagy hiányos ápolás és karbantartás miatt keletkeztek.

- károk a készüléken, amelyek rossz bánásmód vagy nem szakszerű használat (például a készülék túlterhelése vagy nem engedélyezett betétszerszámok, tartozékok használata), idegen testek behatolása (például homok, kövek, por), szállítási károk, erőszak vagy idegenkezűség (például leesés okozta károk) következtében jöttek létre.

- károk a készüléken vagy részein, amelyek a rendeltetésszerű használatból eredő szokásos vagy egyéb természetes elhasználódásra vezethetők vissza.

1. A garancia időtartama 60 hónap, és a készülék vásárlásának napjával kezdődik. A garanciaigényeket a garanciaidő lejárata előtt, a hiba felismerését követő két héten belül kell érvényesíteni. A garanciaidő letelte után a garanciaigények érvényesítése kizárt. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, és nem indít új garanciaidőt a készülékre vagy az esetlegesen beépített pótalkatrészekre. Ez helyszíni szerviz esetén is érvényes.
2. A garancia érvényesítéséhez kérjük, jelentse be a hibás készüléket a következő címen: www.isc-gmbh.info. Kérjük, tartsa készenlétben az új készülék vásárlását igazoló bizonylatot vagy más igazolást. Azok a készülékek, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, a hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garanciális teljesítményből. Ha a készülék hibájára kiterjed a garanciális teljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

A használati utasítás szerviz-információja szerint felhívjuk a figyelmet a garancia fenntartásaira a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban.

Veszély!

7.3 Gyújtógyertya (7. ábra)
