Termék típusa	Szinkron generátor
Márka	Herkules
Modell	SE 3000
Védettségi típus	IP 23M
Folyamatos teljesítmény (S1)	2600 W (400 V 3~) / 1500 W (230 V~)
Maximális teljesítmény (S2 5 perc)	2700 W (400 V 3~) / 1800 W (230 V~)
Névleges feszültség	230 V~ / 1x400 V 3~
Névleges áram	6,5 A (230 V~) / 3,75 A (400 V 3~)
Frekvencia	50 Hz
Motor	4 ütemű léghűtéses, 207,7 cm³, 4,1 kW (5,5 LE)
Üzemanyag	Normál ólmozatlan benzin
Üzemanyagtartály kapacitása	15 liter
Motorolaj	~0,6 liter (15W40)
Fogyasztás 2/3 terhelésnél	~1,4 l/h
Tömeg	42 kg
Hangnyomásszint	74,7 dB(A)
Hangteljesítményszint	96 dB(A)
Gyújtógyertya	F7RTC (hézag 0,6 mm)
Rendeltetésszerű használat	Elektromos szerszámok és világítás
Biztonság	Túlterhelésvédelem, automatikus olajhiány leállás, földelés
Karbantartás	Légszűrő tisztítása, olajcsere, gyújtógyertya ellenőrzése
Kopóalkatrészek	Gyújtógyertya, légszűrő, benzinszűrő
Garancia	60 hónap

Gyakran ismételt kérdések - SE 3000 Herkules

Hogyan indítsuk el a SE 3000 generátort?

Nyissa ki a benzincsapot, kapcsolja az ON állásba a kapcsolót, állítsa a szivató kart zárt helyzetbe, majd húzza meg a visszahúzható indítót. Indítás után tolja vissza a szivatót. Viseljen kesztyűt.

Milyen motorolajat használjunk és hogyan ellenőrizzük a szintet?

Használjon 15W40 olajat. A kapacitás körülbelül 0,6 liter. A szint ellenőrzéséhez nyomja be a nívópálcát csavarás nélkül a felső jelölésig.

Hogyan végezzük el az olajcserét?

Melegítse be a motort, helyezze a generátort enyhén megdöntve a leeresztő oldalra, nyissa ki a leeresztő csavart, és gyűjtse össze a használt olajat. Zárja vissza, és töltse fel új olajjal.

Mit tegyünk túlterhelés esetén?

A generátor automatikusan kikapcsolja az érintett csatlakozót. Csökkentse a terhelést, vagy húzza ki a hibás készülékeket, majd kapcsolja vissza a megfelelő túlterhelés kapcsolót.

Csatlakoztathatom a generátort a háztartási hálózatra?

Nem, soha ne csatlakoztassa a generátort a háztartási hálózatra. Ez károsíthatja a generátort és más készülékeket. Csak szigetüzemmódban használja.

Hogyan szállítsuk a generátort?

Használja a kormányt és a kerekeket a mozgatáshoz. Szállítás előtt állítsa le a motort, zárja el a benzincsapot, és győződjön meg arról, hogy stabil, hogy elkerülje a felborulást.

Hogyan tisztítsuk a légszűrőt?

Nyissa ki a fedél kapcsait, vegye ki a szűrőbetéteket, kopogtassa meg vagy mossa ki szappanos vízzel. Ne használjon benzint. Hagyja megszáradni a visszaszerelés előtt.

Milyen gyújtógyertyát használjunk és mikor cseréljük?

Használjon F7RTC gyújtógyertyát 0,6 mm-es hézaggal. Ellenőrizze 20 üzemóránként, és szükség esetén cserélje ki.

Mekkora a maximális támogatott teljesítmény?

Folyamatos (S1): 2600 W 400 V 3~ és 1500 W 230 V~. Rövid idejű (S2 5 perc): 2700 W 400 V 3~ és 1800 W 230 V~.

Hogyan tároljuk a generátort inaktív időszakban?

Hagyja lehűlni a motort, tisztítsa meg a készüléket, ürítse ki az üzemanyagot vagy adjon hozzá stabilizátort, és tárolja hűvös, száraz helyen, gyújtóforrásoktól távol.

HASZNÁLATI ÚTMUTATÓ SE 3000 Herkules

HU Eredeti használati utasítás Áramfejlesztő

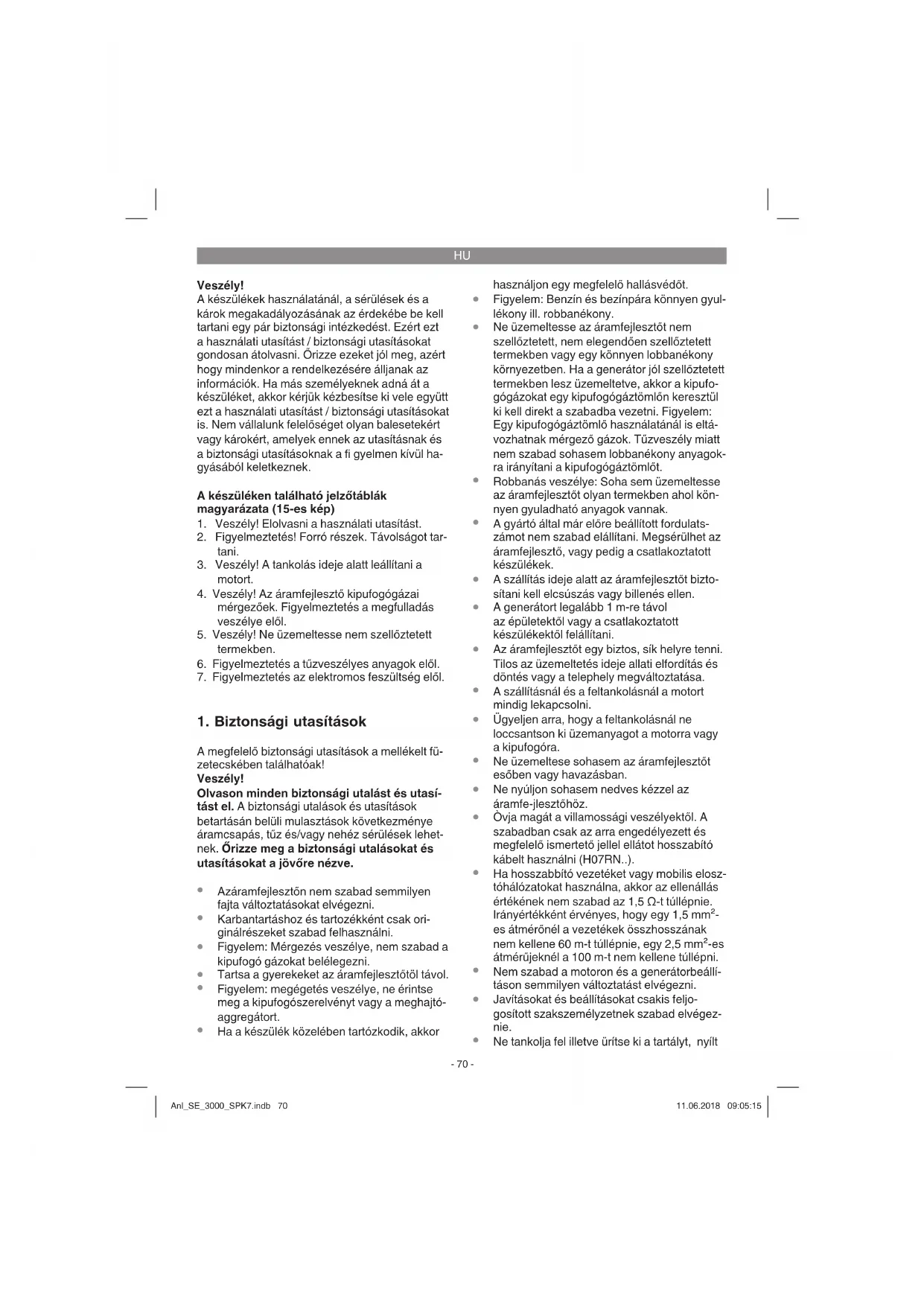

A készülékek használatánál, a sérülések és a károk megakadályozásának érdekében be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan át kell olvasni. Őrizze meg ezeket jól, hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük, kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelősséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a figyelmen kívül hagyásából keletkeznek.

A készüléken található jelzőtáblák magyarázata (15-es kép)

1. Veszély! Elolvasni a használati utasítást.
2. Figyelmeztetés! Forró részek. Távolságot tartani.
3. Veszély! A tankolás ideje alatt leállítani a motort.
4. Veszély! Az áramfejlesztő kipufogógázai mérgezőek. Figyelmeztetés a megfulladás veszélye elől.
5. Veszély! Ne üzemeltesse nem szellőztetett termekben.
6. Figyelmeztetés a tűzveszélyes anyagok elől.
7. Figyelmeztetés az elektromos feszültség elől.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!

Olvasson el minden biztonsági utalást és utasítást. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

• Az áramfejlesztőn nem szabad semmilyen fajta változtatásokat elvégezni.
• Karbantartáshoz és tartozékként csak originálrészeket szabad felhasználni.
• Figyelem: Mérgezés veszélye, nem szabad a kipufogógázokat belélegezni. Tartsa a gyerekeket az áramfejlesztőtől távol.
• Figyelem: égési sérülés veszélye, ne érintse meg a kipufogószerelvényt vagy a meghajtó-aggregátort. Ha a készülék közelében tartózkodik, akkor

használjon megfelelő hallásvédőt. Figyelem: A benzin és a benzingőz könnyen gyúlékony, illetve robbanékony. Ne üzemeltesse az áramfejlesztőt nem szellőztetett vagy nem elegendően szellőztetett helyiségben, illetve könnyen gyúlékony környezetben. Ha a generátort jól szellőztetett helyiségben üzemelteti, akkor a kipufogógázokat egy kipufogógáztömlőn keresztül közvetlenül a szabadba kell vezetni. Figyelem: Kipufogógáztömlő használata esetén is távozhatnak mérgező gázok. Tűzveszély miatt soha ne irányítsa a kipufogógáztömlőt gyúlékony anyagokra. Robbanásveszély: Soha ne üzemeltesse az áramfejlesztőt olyan helyiségben, ahol könnyen gyúlékony anyagok vannak. A gyártó által előre beállított fordulatszámot nem szabad megváltoztatni, mert az áramfejlesztő vagy a csatlakoztatott készülékek megsérülhetnek. Szállítás közben az áramfejlesztőt rögzíteni kell az elcsúszás vagy felbillenés ellen. A generátort legalább 1 méter távolságra kell elhelyezni az épületektől és a csatlakoztatott készülékektől. Az áramfejlesztőt stabil, sík felületre kell helyezni. Üzemeltetés közben tilos megdönteni, elfordítani vagy áthelyezni. Szállításkor és tankoláskor a motort mindig le kell állítani. Ügyeljen arra, hogy tankoláskor ne fröccsenjen üzemanyag a motorra vagy a kipufogóra. Soha ne üzemeltesse az áramfejlesztőt esőben vagy hóesésben. Soha ne nyúljon nedves kézzel az áramfejlesztőhöz. Óvja magát az áramütés veszélyétől. A szabadban csak arra engedélyezett, megfelelő jelöléssel ellátott hosszabbító kábelt használjon (H07RN..). Ha hosszabbító vezetéket vagy mobil elosztót használ, az ellenállás értéke nem haladhatja meg az 1,5 Ω-t. Irányadó érték: 1,5 mm² keresztmetszetnél a vezetékek összhossza ne haladja meg a 60 m-t, 2,5 mm² keresztmetszetnél a 100 m-t. Ne végezzen semmilyen módosítást a motoron vagy a generátor beállításán. Javításokat és beállításokat csak feljogosított szakszemélyzet végezhet. Ne tankolja vagy ürítse ki a tartályt nyílt

fényforrások, tűz vagy szikra közelében. Ne dohányozzon!

Ne érintse meg a mozgó mechanikus alkatrészeket vagy a forró részeket. Ne távolítsa el a védőburkolatokat.

Ne tegye ki a készüléket nedvességnek vagy pornak. A megengedett környezeti hőmérséklet -10 °C és +40 °C között van, a maximális tengerszint feletti magasság 1000 m, a relatív páratartalom 90 % (nem kondenzálódó).

- A generátort egy belső égésű motor hajtja, amely a kipufogócső területén (a dugaszolóaljzatokkal szembeni oldalon) és a kipufogó kiáramlásánál hőt termel. Kerülje ezeknek a felületeknek a közelét, mert égési sérülést okozhatnak.

- Az üzemanyag lobbanékony és könnyen gyullad. Ne töltse fel az üzemanyagot a generátor működése közben.

- A dugattyús belső égésű motor egyes részei forróak lehetnek, és égési sérülést okozhatnak. Vegye figyelembe az áramfejlesztő aggregátoron található figyelmeztető jelzéseket.

- Ha zárt térben telepítik, tartsa be a tűz- és robbanásvédelemre vonatkozó kiegészítő előírásokat.

- Használat előtt ellenőrizze az áramfejlesztő aggregátort és annak elektromos berendezéseit (beleértve a vezetékeket és a csatlakozókat is), hogy megbizonyosodjon arról, hogy nincs hibájuk.

- Az áramfejlesztő aggregátort nem szabad más áramforrásokhoz, például az áramszolgáltató hálózatához csatlakoztatni. Kivételes esetekben, ha a meglévő elektromos rendszerben tartalék csatlakozás van előirányozva, ezt csak szakképzett villanyszerelő végezheti el, aki figyelembe veszi a közüzemi hálózatról táplált berendezés és az áramfejlesztő aggregátor üzeme közötti különbségeket. Az ISO 8528 jelen része szerint az üzemeltetési útmutatóban fel kell tüntetni ezeket a különbségeket.

- A nagy mechanikai igénybevétel miatt csak strapabíró gumitömlőket (az IEC 60245-4 szerint) vagy ezzel egyenértékű berendezést szabad használni.

- Figyelmeztetés! Tartsa be az adott helyen érvényes elektromos biztonsági előírásokat, ahol az áramfejlesztő aggregátort használják.

- Figyelmeztetés! Vegye figyelembe a berendezés áramfejlesztő aggregátorról történő

újbóli ellátására vonatkozó követelményeket és óvintézkedéseket, a berendezés védőintézkedéseitől és az alkalmazandó irányelvektől függően.

- Az áramfejlesztő aggregátorokat csak a névleges teljesítményig, a névleges környezeti feltételek mellett szabad használni. Ha az áramfejlesztő aggregátort az ISO 8528-8 szerinti referenciafeltételektől eltérő körülmények között használják, és a motor vagy a generátor hűtése csökkent (például korlátozott térben történő üzemeltetés miatt), akkor a teljesítményt csökkenteni kell. Információt kell biztosítani annak érdekében, hogy a felhasználó tájékozott legyen a magasabb hőmérséklet, a telepítési magasság és a páratartalom miatt szükséges teljesítménycsökkentésről a referenciafeltételekhez képest.

A technikai adatoknál a hangteljesítménymérték (LWA) és a hangnyomásmérték (LWM) alatt megadott értékek emissziós szintet jelentenek, és nem okvetlenül biztos munkahelyi szintet. Mivel az emissziós és imissziós szint között összefüggés áll fenn, ezért ezt nem lehet megbízhatóan felhasználni az esetleg szükséges kiegészítő óvóintézkedések meghatározására. A munkaerő aktuális imissziós szintjét befolyásoló tényezők magukba foglalják a munkaterem tulajdonságait, más zajforrásokat, stb., mint például a gépek számát és más szomszédos lefolyásokat, valamint az időtartamot, amíg a kezelő zajnak van kitéve. Ugyancsak eltérhet országról országra az engedélyezett imissziós szint. Mégis megadja ez az információ a gép használójának a lehetőséget a rizikó és a veszélyeztetés felbecsülésének elvégzésére.

- Ne használjon olyan elektromos üzemszereket (hosszabbítókábelt és dugaszolócsatlakozásokat), amelyek hibásak. A villamos vezetékeknek és a csatlakoztatott készülékeknek kifogástalan állapotban kell lenniük.

- Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneti feszültségével.

- Ne kapcsolja sohasem össze az áramfejlesztőt a villamos hálózattal (dugaszoló aljzat).

- A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.

• A szennyezett karbantartási anyagot és az üzemanyagokat le kell adni az erre előrelátott gyűjtőhelyen.
• Vezesse a csomagolási anyagot, fémet és műanyagokat az újrahasznosításhoz.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-5)

1 Tank kijelző 2 Tanksapka 3 230 V \~ dugaszoló aljzat 4 Földelőcsatlakozás 5 Biztonsági kioldó 230 V 6 Voltméter 7 Olajbetöltő csavar 8 Olajleengedő csavar 9 Olajhiány biztosítás

10 Be-/kikapcsoló

11 Hidegindítókar

12 Reverzáló indítóberendezés

13 Benzincsap

14 Kerekek

15 Keréktengely

16 Állóláb

17 Tolófül tartó

18 Tolófül

19a Csavarok M8x40

19b Csavarok M8x25

20 Csavarok M8x16

21 Alátétkorongok a kerekekhez

22 Biztosító sasszegek a kerekekhez

23 Anyák M8

24 400 V 3~ dugaszoló aljzat

25 Átkapcsoló 230 V ~ / 400 3 ~

26 Túlterhelés elleni kapcsoló 400 V3~

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján ellenőrizze le a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy az eladóhelyhez, ahol a készüléket vette. Kérjük, vegye figyelembe ehhez az utasítás végén a szerviz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást, és vegye ki óvatosan a készüléket a csomagolásból. - Távolítsa el a csomagolási anyagot, valamint a csomagolási- és szállítási biztosítékot (ha létezik).

• Ellenőrizze le, hogy teljes-e a szállítás terjedelme. Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
• Ha lehetséges, őrizze meg a csomagolást a garanciaidő lejáratának végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyag tasakokkal, fóliákkal és apró részekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Eredeti használati utasítás

3. Rendeltetésszerű használat

A készülék minden 230V\~/400V 3\~ betáplálást alkalmazó felhasználáshoz megfelel. Mindenképpen vegye figyelembe a kiegészítő biztonsági útmutatások korlátozásait. A generátor célja villamos szerszámok, világítótestek elektromos betáplálással való ellátása. Háztartási készülékek esetében a gyártó adatai szerint ellenőrizze az alkalmasságot. Kérdés esetén forduljon felhatalmazott szakkereskedőhöz.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat nem számít rendeltetésszerűnek. Az ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős, és nem a gyártó.

Kérjük, vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén, valamint egyenértékű tevékenységek területén van használva.

HU

4. Technikai adatok

Generátor....Szinkron Védelmi rendszer: IP 23M Tartósteljesítmény P nev (S1): ...... ....2600 W/400 V 3\~; 1500 W/230 V\~ Maximális teljesítmény P max (S2 5 perc): ...... ....2700 W/400 V 3\~; 1800 W/230 V\~ Maximális teljesítmény P_max (2 perc): ...... ....2800 W/400 V 3\~; 1800 W/230 V\~ Névleges feszültség U_név : ..... 230 V\~/1x 400 V 3\~ Névleges áram I_név : ....6,5 A (230V\~) / 3,75 A (400V 3\~) Frekvencia F_nev : 50 Hz A hajtómotor szerkezete:...... 4 ütemű léghűtéses Lökettérfogat: ...... 207,7 cm³ Max. teljesítmény: ....4,1 kW / 5,5 PS Üzemanyag: ....Normál benzin ólommentes Tartálytartalom: ....15 l Motorolaj: cca. 0,6 l Fogyasztás 2/3 teherénél: ..... cca. 1,4 l/óra Tömeg: ..... 42 kg Hangnyomásmérték L pA : 74,7 dB(A) Hangteljesítménymérték L WA Bizonytalanság K .... 96 dB (A)/2,07 dB(A) Teljesítménytényező cos φ: 1 Teljesítményosztály: ......G1 Hőmérséklet max: 40°C Max. felállításmagasság (NNf): ......1 000 m Gyújtógyertya: F 7RTC

Üzemmód S1 (Tartósüzem)

A gépet tartósan lehet a megadott teljesítménnyel üzemeltetni.

Üzemmód S2 (Rövid idejű üzem)

A gépet rövid ideig (5 perc) szabad a megadott teljesítménnyel üzemeltetni. Azután a gépnek egy ideig le kell állnia, hogy ne melegedjen fel nem megengedett módon (5 perc).

5. Üzembe helyezés előtt

5.1 Összeszerelés

A 6-tól 9-ig terjedő képeken látható módon kell felszerelni az állólábat, a kerekeket és a tolófület. - Mielőtt üzemanyagot vagy olajat töltene be, szereljen fel minden részt, hogy elkerülje a folyadékok kifolyását. - A kerekek felszereléséhez tolja először a keréktengelyt (15) az áramfejlesztő alsó oldalán lévő tartókon keresztül, és szerelje fel a 7-es képen látható módon a kerekeket (14). A tolófül (18) felszerelésénél ügyeljen arra, hogy a ferde oldala (9-es ábra/poz. E) kifelé legyen irányítva, hogy garantálva legyen a helyes csapófunkció.

5.2 Villamos biztonság:

• A villamos vezetékeknek és a csatlakoztatott készülékeknek kifogástalan állapotban kell lenniük. Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége megegyezik az áramfejlesztő kimeneti feszültségével.
• Soha ne kapcsolja össze az áramfejlesztőt a villamos hálózattal (dugaszoló aljzat).
• A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.

5.3 Környezetvédelem

A szennyezett karbantartási anyagokat és az üzemanyagokat le kell adni az erre előirányzott gyűjtőhelyen. - A csomagolási anyagot, fémet és műanyagokat vezesse az újrahasznosításhoz.

5.4 Földelés

A statikus feltöltődések levezetéséhez engedélyezett a gép házának földelése. Ehhez egy kábelt az egyik oldalon a generátor (kép 3/4) földelő kapcsával, a másik oldalon pedig egy külső tömeggel (például rúdföldeléssel) kell összekötni.

6. Kezelés

Figyelem! Az első beüzemeltetésnél motorolajat és üzemanyagot kell betölteni.

• Leellenőrizni az üzemanyag állását, esetleg utánna tölteni. Gondoskodjon a készülék elegendő levegőztetéséről. - Győződjön meg arról, hogy a gyújtókábel rá van erősítve a gyújtógyertyára. - Az áramfejlesztő közvetlen környezetét megítélni. - Esetleg leválasztani az áramfejlesztőről a rákapcsolt elektromos készüléket.

6.1 Startolni a motort

• Benzincsapot (13) megnyitni; ehhez a csapot lefelé csavarni. A be-/kikapcsolót (10) az "ON" állásba tenni. • A hidegindítókart (11) az | ∅ | állásba tenni.
• A reverzálókapcsolóval (12) indítani a motort; ehhez a fogantyút erősen meghúzni. Ha nem indult volna meg a motor, akkor mégegyszer a fogantyúnál fogva meghúzni. • A motor startolása után a hidegindítókart (11) ismét visszatolni.

Figyelem!

A reverzálókapcsoló általi indításkor a hirtelen visszacsapódás által, előidézve a beinduló motor által, a kezeken sérülések keletkezhetnek. Hordjon az indításhoz védőkesztyűket.

6.2 Az áramfejlesztő terhelése

• Ha az átkapcsolót (1. ábra / poz. 25) balra fordítja, akkor a 230V\~-os dugaszolóaljzatok használhatók. Figyelem: Ezt a dugaszoló aljzatokat tartósan (S1) 1500W-al és rövid ideig (S2) max. 2 percig 1800W-al szabad megterhelni.
• Ha az átkapcsolót (1. ábra / poz. 25) jobbra fordítja, akkor a 400V 3\~\~ú dugaszolóaljzat aktív. Figyelem: Ez az aljzat tartósan (S1) 2600 W, rövid időre (S2), max. 2 percre, 2800 W terhelést kaphat.
• Az áramfejlesztő 230 V\~ és 400 V 3\~ váltó-feszültséggel működtetett készülékekhez használható.
• A generátort nem szabad a háztartási hálózatra kapcsolni, mivel ez károsíthatja a generátort, illetve a házban levő egyéb villamos készülékeket.

Megjegyzés: Egyes villamos készülékek (motoros fűrészek, fúrógépek, stb.) áramfelvétele nehezített körülmények között magasabb lehet.

Kérdés esetén forduljon a készülék gyártójához.

6.3 A motor leállítása

• Mielőtt leállítaná az áramfejlesztőt, hagyja röviden megterhelés nélkül futni, hogy az aggregát tudjon „utánahűlni”.
• A be-/kikapcsolót (10) a kulccsal az "OFF" állásba kell tenni. • Zárja el a benzincsapot.

6.4 Túlterhelés elleni védelem

Az áramfejlesztő túlterhelés elleni védelemmel rendelkezik. Ez túlterhelés esetén lekapcsolja a megfelelő dugaszolóaljzatokat.

Figyelem! Ilyen esetben csökkentse az áramfejlesztőről levett villamos teljesítményt, vagy távolítsa el a csatlakoztatott, meghibásodott készüléket.

Figyelem! A meghibásodott túlterhelésvédő kapcsolókat csak azonos felépítésű, azonos névleges teljesítményadatokkal rendelkező kapcsolókra szabad lecserélni. Ilyen esetben forduljon az ügyfélszolgálathoz.

230V~ dugaszolóaljzatok:

Túlterhelés esetén a 230V~ dugaszolóaljzatok (3. ábra/poz. 3) lekapcsolnak. A túlterhelésvédő kapcsoló (3. ábra/poz. 10) bekapcsolásával a 230V~os dugaszolóaljzatok ismét üzembe helyezhetők.

400 V~ dugaszolóaljzat:

Túlterhelés esetén a 400V 3~ dugaszolóaljzat (3. ábra/poz. 24) lekapcsol. A túlterhelésvédő kapcsoló (3. ábra/poz. 26) bekapcsolásával a 400V 3~-ú dugaszolóaljzat ismét üzembe helyezhető.

7. Tisztítás, karbantartás, tárolás és pótalkatrész-megrendelés

Minden tisztítási és karbantartási munka előtt állítsa le a motort, és húzza le a gyújtógyertyadugót a gyújtógyertyáról.

Utalás! Állítsa azonnal le a készüléket, és forduljon a szervizállomásához:

• Szokatlan rezgéseknél vagy zörejeknél.
• Ha a motor túlterheltnek tűnik, vagy ha gyújtáshibái vannak.

7.1 Tisztítás

• Tartsa a védőberendezéseket, szellőzőnyílásokat és a gépházat annyira por- és piszokmentesen, amennyire csak lehetséges. Dörzsölje le a készüléket tiszta ruhával, vagy fújja ki sűrített levegővel, alacsony nyomáson. Javasoljuk, hogy a készüléket minden használat után tisztítsa ki.
• Tisztítsa meg a készüléket rendszeresen nedves ruhával és egy kevés kenőszappannal. Ne használjon tisztító- és oldószereket; ezek megtámadhatják a készülék műanyag részeit. Ügyeljen arra, hogy ne jusson víz a készülék belsejébe.

7.2 Légszűrő

A légszűrőt minden 30 üzemóra után meg kell tisztítani.

• Rendszeresen tisztítsa meg a légszűrőt, ha szükséges, cserélje ki.
• Nyissa ki mindkét kapcsot (11. ábra), és távolítsa el a légszűrőfedelet (11. ábra). Vegye ki a szűrőelemeket (12. ábra).
• Az elemek tisztításához nem szabad maró hatású tisztítószereket vagy benzint használni.
• Az elemeket sima felületen történő kiporolással tisztítsa. Erős szennyeződésnél szappanos lúggal mossa ki, azután tiszta vízzel öblítse ki, és hagyja a levegőn megszáradni.
• Az összeszerelés az ellenkező sorrendben történik.

7.3 Gyújtógyertya (13–14. ábra)

A gyújtógyertyát először 20 üzemóra után ellenőrizze szennyeződésekre, és adott esetben tisztítsa meg rézdrótos kefével. Azután a gyújtógyertyát minden 50 üzemóra után karbantartsa.

• Nyissa ki a karbantartási csapóajtót (13. ábra).
• A gyújtógyertyadugót egy forgómozgással lehúzni.
• Távolítsa el a mellékelt gyertyakulccsal a gyújtógyertyát.
• Az összeszerelés az ellenkező sorrendben történik.

7.4 Olajcsere, olajszint ellenőrzése (minden használat előtt)

A motorolajcserét az üzemmeleg motornál kell elvégezni.

• Csak motorolajat (15W40) használjon. - Állítsa le az áramfejlesztő aggregátort egy megfelelő alátétre, enyhén ferdén az olajleengedő csavarhoz. • Nyissa ki az olajbetöltő csavart. Nyissa meg az olajleengedő csavart és engedje le a meleg motorolajat egy felfogó tartályba. A fáradt olaj kifolyása után zárja be az olajleengedő csavart és az áramfejlesztőt ismét egyenesre állítsa fel. - Töltse be a motorolajat az olajmérő pálca felső jelzéséig. - Figyelem: Az olajmérő pálcát az olajszint ellenőrzéséhez ne csavarja be, hanem csak dugja be a menetig. • A fáradt olajat helyesen kell megsemmisíteni.

7.5 Olajlekapcsoló automata

Az olajlekapcsoló automata akkor lép üzembe, ha túl kevés olaj van benne. Ebben az esetben nem lehet indítani a motort, vagy rövid idő után automatikusan leáll. Egy indítás csak a motorolaj feltöltése után lehetséges.

7.6 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

7.7 Tárolás

• Hagyja a motort lehűlni (kb. 5 perc). • Tisztítsa meg a gép külső gépházát. - Tárolja a gépet egy hideg, száraz helyen, mindenféle gyújtóforrások és gyúlékony anyagok hatótávolságán kívül.

7.8 A pótalkatrész megrendelése:

Pótalkatrész megrendelésénél a következő adatokat kell megadni:

• A készülék típusát • A készülék cikkszámát • A készülék ident-számát • A szükséges pótalkatrész pótalkatrész-számát

Aktuális árak és információk a www.isc-gmbh.info alatt találhatók.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag, és ezáltal ismét felhasználható, vagy pedig visszavezethető a nyersanyag-körforgáshoz. A készülék és annak tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön utána a községi önkormányzatnál.

9. Szállítás

• Szállításhoz használja a fogantyút, és vezesse azzal az áramfejlesztőt.
• A készüléket csak a szállítási fogantyúnál fogva szállítani.
• Védje a készüléket váratlan ütések ill. vibrációk elől.

10. Zavarok elhárítása

Zavar Ok Intézkedések
Nem lehet elindítani a motort	Beugrikazolajlekapcsolóautomatika	Leellenőrizni az olajállást, feltölteni a motorolajat
	Kormozott a gyújtógyertya	Megtisztítani a gyújtógyertyát, ill. kicserélni. Elektródatávolság 0,6 mm
	Nincs üzemanyag	Üzemanyagot utánnatölteni / leellenőriztetni a benzincsapot
Túl kevés vagy hiányzik teljesen a gerátor feszültsége	Defekt a szabályozó vagy a kondenzátor	Felkeresniaszaküzletet
	Kioldódott a túláramvédőkapcsoló	Üzemeltetni a kapcsolót és csökkenteni a fogyasztókat
	Szenyeződött a levegőszűrő	Megtisztítani vagy kicserélni a szűrőt

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és a nemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni, és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa a tulajdon feladása esetén köteles a visszaküldés helyett a szakszerű értékesítéssel kapcsolatban együttműködni. Az öreg készüléket egy visszavevő helynek is át lehet adni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében történő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkatrészek nélküli tartozékait és segédeszközeit.

A termékek dokumentációjának és a kísérőpapírjainak az utánnyomása vagy egyéb sokszorosítása, kivonatosan is, csak az iSC GmbH kifejezett beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartjuk.

HU

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervízpartnereket tartunk fenn, akiknek elérhetőségét kérjük, vegye ki a garanciaokmányból. Ezek minden szervízügyben – mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetősége – a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve, illetve a következő részekre van szükség fogyóeszközként.

Kategória Példa
Gyorsan kopó részek*	gyújtógyertya, légszűrő, benzínszűrő
Fogyóeszköz/ fogyórészek*
Hiányzó részek

* nem feltétlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük, hogy a hibaesetet a www.isc-gmbh.info alatt jelentse be. Kérjük, ügyeljen egy pontos hibaleírásra, és válaszoljon minden esetben a következő kérdésekre:

• Működött már egyszer a készülék, vagy elejétől kezdve hibás volt?
• Feltűnt Önnek a hiba fellépése előtt valami a készüléken (tünet a hiba előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.

HU

Garanciaokmány

Tisztelt Vevő,

Termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk, és kérjük, forduljon az ebben a garanciakártyában megadott címen található szervizszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következők érvényesek:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent, hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű, sem egyéb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire ígér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei nincsenek ez által a garancia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezett gyártótól megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak, és korlátozva van választásunk szerint vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.

Kérjük, vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva, vagy ha egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alól ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek rossz bánásmód vagy nem szakszerű használat (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe való behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés által okozott károk) következtében jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyéb természetes elhasználódásra vezethetők vissza.

1. A garancia időtartama 60 hónap, és a készülék vásárlásának napjával kezdődik. A garanciaigényeket a garanciaidő lejárata előtt kell, két héten belül, a hiba felismerése után érvényesíteni. Kizárt a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, és nem indít új garanciaidőt a készülékre vagy az esetleg beépített pótalkatrészekre. Ez helyszíni szerviz esetében is érvényes.
2. A garanciajog érvényesítéséhez kérjük, jelentse be a hibás készüléket a következő címen: www.isc-gmbh.info. Kérjük, tartsa készenlétben az új készülék vásárlásának bizonylatát vagy más igazolásokat. Azok a készülékek, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, a hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garanciális teljesítményből. Ha a készülék hibájára kiterjed a garanciális teljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Ennek a használati utasításnak a szerviz-információja szerint utalunk a garancia fenntartásaira a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban.

7.3 Gyújtógyertya (13-14. ábra)
