HSE 5500 D - Generátor Herkules - Ingyenes használati útmutató

Terméktípus	Szinkron áramfejlesztő
Márka	Herkules
Modell	HSE 5500 D
Folyamatos teljesítmény (S1) 230 V	3000 W
Folyamatos teljesítmény (S1) 400 V háromfázisú	3600 W
Maximális teljesítmény (S2 5 perc) 230 V	3300 W
Maximális teljesítmény (S2 5 perc) 400 V háromfázisú	4800 W
Maximális teljesítmény (2 perc) 400 V háromfázisú	5500 W
Kimeneti feszültség	2 x 230 V~ és 1 x 400 V 3~
Névleges áram	13 A (230 V) / 5,2 A (400 V 3~)
Frekvencia	50 Hz
Motor típus	4 ütemű léghűtéses
Hengerűrtartalom	389 cm³
Motorteljesítmény	7 kW / 9,5 CV
Üzemanyag	Normál ólommentes benzin
Tartály űrtartalom	25 l
Motorolaj	15W40, kb. 1,1 l
Fogyasztás 2/3 terhelésnél	Kb. 2,5 l/h
Súly	82 kg
Hangnyomásszint (LpA)	74,5 dB(A)
Hangteljesítményszint (LWA)	96 dB(A) (bizonytalanság 1,89 dB)
Védelem	IP 23M
Gyújtógyertya	F7RTC (elektródaköz 0,6 mm)
Biztonsági funkciók	Automatikus leállítás olajhiány esetén, túlterhelésvédelem, differenciálkapcsolók
Rendszeres karbantartás	Légszűrő tisztítása, olajcsere, gyújtógyertya ellenőrzése 50 óránként
Megengedett környezeti hőmérséklet	-10 °C és +40 °C között

Gyakran ismételt kérdések - HSE 5500 D Herkules

Hogyan indítsam el a HSE 5500 D generátort?

Nyissa ki a benzincsapot, állítsa a be/ki kapcsolót ON állásba, zárja el a szívócsappantyút (kar I állásban), majd húzza meg erőteljesen a visszahúzható indítót. Indítás után tolja vissza a szívócsappantyú kart.

Milyen motorolajat és mennyit használjak?

Használjon 15W40 olajat, kb. 1,1 litert. Ellenőrizze a szintet a nívópálcával anélkül, hogy becsavarná, csak nyomja be a menetig.

Hogyan végezzem el az olajcserét?

Járassa a motort, hogy felmelegedjen, helyezzen egy edényt a leeresztőcsavar alá, vegye ki a csavart és hagyja lefolyni az olajat. Zárja vissza, majd töltse fel a töltőnyíláson keresztül a felső jelzésig.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az olajszintet (olajhiány biztonsági kapcsoló), a benzint, a nyitott benzincsapot, a gyújtógyertyát (tiszta és elektródaköz 0,6 mm), valamint hogy a szívócsappantyú zárt állásban van-e.

Hogyan csatlakoztassak készülékeket a csatlakozókhoz?

Használja az átkapcsolót: bal oldali állás a 230 V~ csatlakozókhoz, jobb oldali állás a 400 V 3~ csatlakozóhoz. Ne lépje túl a megadott teljesítményeket (S1 vagy S2). Ne csatlakoztassa a háztartási hálózatra.

Mit tegyek túlterhelés esetén?

A túlterhelés kapcsoló kiold. Csökkentse a terhelést, vagy húzza ki a hibás készülékeket, majd kapcsolja vissza a kapcsolót (5-ös jelölés 230 V-hoz, 6-os jelölés 400 V-hoz).

Hogyan földeljem le a generátort?

Kössön egy kábelt a földelő csatlakozó (4-es jelölés) és egy külső földelő (földelő szonda) közé. Ez elvezeti a statikus töltéseket.

Melyek a legfontosabb biztonsági előírások?

Csak szabadban vagy jól szellőző helyiségben használja, gyúlékony anyagoktól távol. Ne tankoljon járó motor mellett. Ne érintse meg a forró részeket. Viseljen kesztyűt és zajvédő fejhallgatót.

Hogyan tisztítsam a légszűrőt?

Nyissa ki a fedél kapcsait, vegye ki a szűrőbetétet. Koppintsa ki egy sima felületre, vagy mossa le szappanos vízzel, öblítse le és szárítsa meg. Ne használjon benzint. Ezután szerelje vissza.

Hol találok alkatrészeket?

Rendelje meg a típus (HSE 5500 D), a cikkszám és az alkatrészszám megadásával. Látogasson el a www.isc-gmbh.info oldalra az árakért. A gyakori kopóalkatrészek: a gyújtógyertya, a légszűrő és a benzinszűrő.

HASZNÁLATI ÚTMUTATÓ HSE 5500 D Herkules

HU Eredeti használati utasítás Áramfejlesztő

SI Originalna navodila za uporabo Električni generator

HR Originalne upute za uporabu Generator

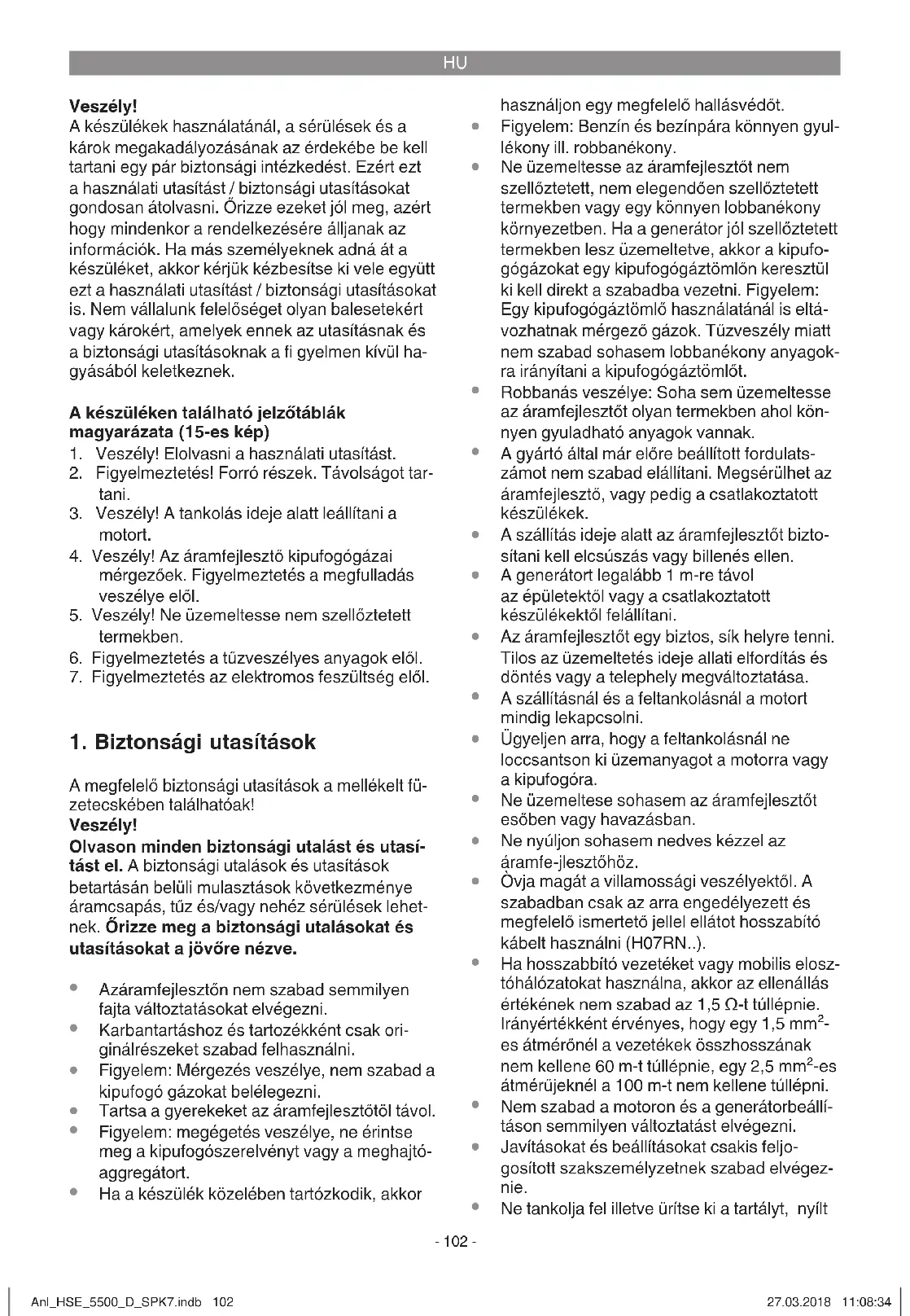

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

A készüléken található jelzőtáblák magyarázata (15-es kép)

1. Veszély! Elolvasni a használati utasítást.
2. Figyelmeztetés! Forró részek. Távolságot tartani.
3. Veszély! A tankolás ideje alatt leállítani a motort.
4. Veszély! Az áramfejlesztő kipufogógázai mérgezőek. Figyelmeztetés a megfulladás veszélye elől.
5. Veszély! Ne üzemeltesse nem szellöztetett termekben.
6. Figyelmeztetés a tüzveszélyes anyagok elől.
7. Figyelmeztetés az elektromos feszültség elől.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!

Olvason minden biztonsági utalást és utasítást. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tüz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

• Azáramfejlesztön nem szabad semmilyen fajta változtatásokat elvégezni.
• Karbantartáshoz és tartozékként csak originálrészeket szabad felhasználni.
• Figyelem: Mérgezés veszélye, nem szabad a kipufogó gázokat belélegezni.
  • Tartsa a gyerekeket az áramfejlesztötöl távol.
• Figyelem: megégetés veszélye, ne érintse meg a kipufogószerelvényt vagy a meghajtó-aggregátort.
  • Ha a készülék közelében tartózkodik, akkor

használjon egy megfelelő hallásvédöt.
- Figyelem: Benzín és bezínpára könnyen gyul- lékony ill. robbanékony.
- Ne üzemeltesse az áramfejlesztőt nem szellőztetett, nem elegendően szellőztetett termekben vagy egy könnyen lobbanékony környezetben. Ha a generátor jól szellőztetett termekben lesz üzemeltetve, akkor a kipufogógázokat egy kipufogógáztömlön keresztül ki kell direkt a szabadba vezetni. Figyelem: Egy kipufogógáztömlő használatánál is eltávozhatnak mérgező gázok. Tüzveszély miatt nem szabad sohasem lobbanékony anyagokra irányítani a kipufogógáztömlőt.
- Robbanás veszélye: Soha sem üzemeltesse az áramfejlesztőt olyan termekben ahol könnyen gyuladható anyagok vannak.
- A gyártó által már előre beállított fordulatszámot nem szabad elállítani. Megsérülhet az áramfejlesztő, vagy pedig a csatlakoztatott készülékek.
- A szállítás ideje alatt az áramfejlesztöt biztosítani kell elcsúszás vagy billenés ellen.
- A generátort legalább 1 m-re távol az épületektől vagy a csatlakoztatott készülékektől felállítani.
- Az áramfejlesztőt egy biztos, sík helyre tenni. Tilos az üzemeltetés ideje allati elfordítás és döntés vagy a telephely megváltoztatása.
- A szállításnál és a feltankolásnál a motort mindig lekapcsolni.
- Ügyeljen arra, hogy a feltankolásnál ne loccsantson ki üzemanyagot a motorra vagy a kipufogóra.
- Ne üzemeltese sohasem az áramfejlesztőt esőben vagy havazásban.
- Ne nyúljon sohasem nedves kézzel az áramfe-jlesztőhöz.
- Óvja magát a villamossági veszélyektől. A szabadban csak az arra engedélyezett és megfelelő ismertető jellel ellátot hosszabító kábelt használni (H07RN..).
- Ha hosszabbító vezetéket vagy mobilis elosztóhálózatokat használna, akkor az ellenállás értékének nem szabad az 1,5 Ω-t túllépnie. Irányértékként érvényes, hogy egy 1,5 mm²-es átmérőnél a vezetékek összhosszának nem kellene 60 m-t túllépnie, egy 2,5 mm²-es átmérűjeknél a 100 m-t nem kellene túllépni.
- Nem szabad a motoron és a generátorbeállításon semmilyen változtatást elvégezni.
- Javításokat és beállításokat csakis feljogosított szakszemélyzetnek szabad elvégeznie.
- Ne tankolja fel illetve ürítse ki a tartályt, nyílt

HU

fényforrások, tüz vagy szikrahullás melett. Ne dohányozzon!

- Ne érintse meg a mozgásban levő mechanikus részeket vagy a forró részeket. Ne távolítsa el a védőburkolatokat.

- Nem szabad kintenni a készülékeket nedvességnek vagy pornak Az engedélyezett környezethőmérséklet -10 -töl +40°-ig, max. tengerszint feletti magasság 1000 m, rel. légnedvesség: 90 % (nem-kondenzálódó)

- A generátor egy belső égésű motor által van meghajtva, amely a kipufogócső terén (a dugaszoló aljzatokkal szemben levő oldalon) és a kipufogó kiáramlásánál hőséget hoz létre. Kerülje ezeknek a felületeknek a közelségét a bör megégetésének veszélye miatt.

- Az üzemanyag az lobbanékony és könnyen gyullékony. Ne töltse fel az üzem ideje alatt.

- A löketdugattyús - belső égésű motor egyes részei forróak és megégetéseket okozhatnak. Figyelembe kell venni az áramfejlesztő aggregátumon levő figyelmeztető utasításokat.

- Ha szellőztetett termekben van felszerelve, akkor be kell tartani a tűz és a robbanás elöli védelemmel kapcsolatos kiegészítő követelményeket.

- Használat előtt le kellene ellenőrizni az áramfejlesztő aggregátumot és annak az elektromos felszerelését (beleértve a vezetékeket és a dugasz csatlakozókat is), azért hogy biztosítsa, hogy nem defektes.

- Nem szabad az áramfejlesztő aggregátumot más árramforrásokra mint például az energiaellátási vállalatok áramellátására rácsatlakoztatni. Különleges esetekben, ahol a fennálló elektromos szisztémákon egy rezerva csatlakozás van előlátva, ott ezt csak egy kvalifikált villanyszerelőnek szabad elvégeznie, aki az üzemeltetett felszerelés, amely a nyilvános áramhálózatot használja, és az áramfejlesztő aggregátum üzeme közötti külömbségeket figyelembe veszi. Az ISO 8528-nak ez a része szerint meg kell az üzemeltetési útmutatóban a külömbségeket adni.

- Magas mechanikus megterhelések következtében csak strapabíró gumitömlövezetékeket (az IEC 60245-4 szerint) vagy egyenértékű felszerelést kellene használni.

- Figyelmeztetés! Tartsa magát az elektromos biztonsági előírásokhoz, amelyek arra a helyre érvényesek, ahol az áramfejlesztő aggregátumok használja.

- Figyelmeztetés! Vegye figyelembe egy szerel-vénynek az áramfejlesztő aggregátum általi

újboli ellátása esetébeni követelményeket és óvintézkedéseket, ennek a szerelvénynek a védőintézkedéseitöl és az alkalmazható irányvonalaktol függően.

- Az ármfejlesztő aggregátumokat csak a névleges teljesítményekig kellene a névlegeskörnyezeti feltételek melett használni. Ha az áramfejlesztő aggregátum használata olyan feltételknél történik, amelyek nem felelnek meg az ISO 8528-8 szerinti vonatkoztatási feltételeknek és ha a motor vagy a generátor lehülése csökkentve van, mint például a korlátozott körökön belüli üzemeltetés eredményeként, akkor szükséges a teljesítmény csökkentése. Rendelkezésre kellene bocsájtani információkat, azért hogy a használó informálva legyen a magasabb hőmérséklet, felállítási magasság és légnedvesség következményeként szükséges teljesítménycsökkentéssel összehasonlítva az összehasonlítási feltételekkel.

A technikai adatoknál a hangteljesítménymérték (LWA) és a hangnyomásmérték (LWM) alatt megadott értékek, emissziós szintet jelentenek és nem okvetlenül biztos munkahelyi szintet. Mivel az emissziós- és imisszió szint között egy összefüggés áll fenn, ezért ezt nem lehet megbízhatóan az esetleg szükséges kiegészítő óvóintézkedések meghatorázására felhasználni. A munkaerő aktuális imisszió szintjét befolyásoló tényezők magukba foglalják a munkaterem tulajdonságát, más zajforrásokat, stb. mint például a gépek számát és más szomszédos lefolyásokat valamint az időtartamot, amig a kezelő zajnak van kitéve. Ugyszintén eltérhet országról országra az engedélyezett imisszió szint. Mégis megadja ez az információ a gép használójának a lehetőséget a rizikó és a veszélyeztetés felbecsülésének az elvégzését.

- Ne használjon olyan elektromos üzemszereket (hosszabbítókábelt és dugaszolócsatlakozásokat), amelyek hibásak. A villamos vezetékeknek és a csatlakoztatott készülékeknek egy kifogástalan állapotban kell lenniük.

- Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneteli feszült-ségével.

- Ne kapcsolja sohasem össze az áramfejleszöt a villamos hálózattal (dugaszo-ló aljzat).

- A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.

HU

• A szennyezett karbantartási anyagot és azüze-manyagokat le kell adni az erre előrelátott gyűjtőhelyen.
• Vezesse a csomagolási anyagot, fémet és műanyagokat az újrahasznosításhoz.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-5)

1 Tank kijelző
2 Tanksapka
3 2 x 230 V \~ dugaszoló aljzat
4 Földelöcsatlakozás
5 Biztonsági kioldó 230 V
6 Biztonsági kioldó 400 V
7 Olajbetöltö csavar
8 Olajleengedő csavar
9 Olajhiány biztosítás

10 Be-/kikapcsoló

11 Hidegindítókar

12 Reverzáló indítóberendezés

13 Benzíncsap

14 Kerekek

15 Keréktengely

16 Állóláb

17 Tolófül tartó

18 Tolófül

19aCsavarok M8x40

19b Csavarok M8x25

20 Csavarok M8x16

21 Alátétkorongok a kerekekhez

22 Biztosító sasszegek a kerekekhez

23 Anyák M8

24 Csavarhajtó

25 Gyújtógyertyakulcs

26 Olajbetöltő tölcsér

27 Átkapcsoló 230 V \~ / 400 3 \~

28 Kontrollámpa 230 V

29 Kontrollámpa 400 V

30 400 V 3\~ dugaszoló aljzat

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

• Nyissa ki a csomagolást és vegye ki óvatosan

a készüléket a csomagolásból.

• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
• Ellenőrizze le, hogy teljes a szállítás terjedelme.
• Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
• Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Eredeti használati utasítás

3. Rendeltetésszerűi használat

A készülék minden 230V\~/ 400V 3\~ betáplálást alkalmazó felhasználáshoz megfelel. Mindenképpen vegye figyelembe a kiegészítő biztonsági útmutatások korlátozásait. A generátor célja villamos szerszámok, világítótestek elektromos betáplálással való ellátása. Háztartási készülékek esetében a gyártó adatai szerint ellenőrizze az alkalmasságot. Kérdés esetén forduljon felhatalmazott szakkereskedőhöz.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézmüipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézmüipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

HU

4. Technikai adatok

Generátor....Szinkron

Védelmi rendszer: IP 23M

Tartósteljesítmény P _név (S1): ...... ....3600 W/400 V 3\~; 3000 W/230 V\~

Maximális teljesítmén P _max (S2 5 perc): ....4800 W/400 V 3\~; 3300 W/230 V\~

Maximális teljesítmén P _max (2 perc): ....5500 W/400 V 3\~; 3300 W/230 V\~

Névleges feszültség U_név : .2 x 230 V\~/1x 400 V 3\~ Névleges áram I_név : .....13 A (230V\~) / 5,2 A (400V 3\~)

Frekvencia F _nev : 50 Hz

A hajtómotor szerkezete:.... 4 ütemü léghütéses Lökettérfogat: .... 389 cm³

Max. teljesítmény: 7 kW / 9,5 PS

Üzemanyag: ...... Normális benzín ólommentes Tartálytartalom: ......25 l

Motorolaj: cca. 1,1 l (15W40)

Fogyasztás 2/3 teherénél: ..... cca. 2,5 l/óra Tömeg: .....82 kg

Hangnyomásmérték L _pA : 74,5 dB(A)

Hangteljesítménymérték L _WA Bizonytalanság K .... 96 dB (A)/1,89 dB(A)

Teljesítménytényező cos φ: 1

Teljesítményosztály: ......G1

Hömérséklet max: 40°C

Max. felállításmagasság (NNf): .....1 000 m

Gyújtógyertya: F 7RTC

Üzemmód S1 (Tartósüzem)

A gépet tartósan lehet a megadott teljesítménnyel üzemeltetni.

Üzemmód S2 (Rövid idejű üzem)

A gépet rövid ideig (5 perc) szabad a megadott teljesítménnyel üzemeltetni. Azután a gépnek egy ideig le kell állnia, azért hogy ne melegedjen fel nem megengedetten (5 perc).

5. Üzembe helyezés előtt

5.1 Összeszerelés

A 6-tól – 9-ig levő képeken mutatottak szerint felszerelni az állólábat, a kerekeket és a toló-fület.
- Mielött üzemanyagot vagy olajat töltene be szereljen fel minden részt, azért hogy elkerülje a folyadékok kifolyását.

- A kerekek felszereléséhez tolja elősször a keréktengelyt az áramfejlesztő alulsó oldalán levő tartókon keresztül és szerelje fel a 7-es képen mutatottak szerint a kerekeket. A kerekek felszerelésénél ügyelni arra, hogy a kerekek magasabb kerékagyú oldala a készülék irányába legyen irányítva, mivel máskülönben súrlódnak a kereten.

5.2 Villamos biztonság:

• A villamos vezetékeknek és a csatlakoztatott készülékeknek egy kifogástalan állapotban kell lenniük.
• Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneteli feszültségével.
• Ne kapcsolja sohasem össze az áramfejleszöt a villamos hálózattal (dugaszoló aljzat).
• A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.

5.3 Környezetvédelm

A szennyezett karbantartási anyagot és azüze-manyagokat le kell adni az erre elörelátott gyűjtőhelyen.
- Vezesse a csomagolási anyagot, fémet és műanyagokat az újrahasznosításhoz.

5.4 Földelés

A statikai feltöltödések levezetéséhez engedélyezett a gépház földellése. Ehhez egy kábelt az egyik oldalon a generátor (kép 3/4) földelő kapocsával és a másik oldalon egy externi tömeggel (mint például rúdföldeléssel) összekötni.

6. Kezelés

Figyelem! Az első beüzemeltetésnél motorolajat és üzemanyagot kell betölteni.

• Leellenőrizni az üzemanyag állását, esetleg utánna tölteni.
  Gondoskodjon a készülék elegendő levegőztetéséről
• Győződjön meg arról, hogy a gyujtókábel rá van erősítve a gyújtógyertyára.
• Azáramfejlesztő közvetlen környezeté megitélni.
• Esetleg leválasztani az áramfejlesztöröl a rákapcsolt elektromos készüléket

HU

6.1 Startolni a motort

• Benzincsapot (13) megnyitni; ehhez a csapot lefelé csavarni
  A be-/kikapcsolót (10) az "ON" állásba tenni.
  • A hideginditókart (11) az | ∅ | állásba tenni.
• A reverzálókapcsolóval (12) indítani a motort; ehhez a fogantyút erősen meghúzni. Ha nem indult volna meg a motor, akkor mégegyszer a fogantyúnál fogva meghúzni.
  • A motor stratolása után a hidegindítókart (11) ismét vissza tolni

Figyelem!

A reverzálókapcsoló általi indításkor a hirtelen visszacsapódás által, előidézve a beinduló motor álta, a kezeken sérülések keletkezhetnek. Hordjon az indításhoz védőkesztyűket.

6.2 Az áramfejlesztő terhelése

• Ha az átkapcsolót (3. ábra / poz. 27) balra fordítja, akkor a 230V\~-os dugaszolóaljzatok használhatók. Figyelem: Bár ebben az állásban a 3000 W-os tartós teljesítmény (S1) megoszlik a 2 dugaszolóaljzat között, 3000 W-tal egyszerre csak az egyik aljzat terhelhető. A két aljzat összesített teljesítményfelvétele rövid időre (S2), max. 5 percre, maximálisan a 3300 W értéket érheti el.
• Ha az átkapcsolót (3. ábra / poz. 27) jobbra fordítja, akkor a 400V 3\~\~ú dugaszolóaljzat aktiv. Figyelem: Ez az aljzat tartósan (S1) 3600 W, rövid időre (S2), max. 5 percre, 4800 W terhelést kaphat.
• Azáramfejlesztő 230 V\~ és 400 V 3\~ váltó-feszültséggel működtetett készülékekhez használható.
• A generátort nem szabad a háztartási hálózatra kapcsolni, mivel ez károsíthatja a generátort, illetve a házban levő egyéb villamos készülékeket.

Megjegyzés: Egyes villamos készülékek (moto-ros fűrészek, fűrógépek, stb.) áramfelvétele nehe-zített körülmények között magasabb lehet. Egyes villamos készülékek (pl. televíziók, számítógépek, stb.) generátorról nem működtethetők. Kérdés esetén forduljon a készülék gyártójához.

6.3 Túlterhelés elleni védelem

Az áramfejlesztő túlterhelés elleni védelemmel rendelkezik. Ez túlterhelés esetén lekapcsolja a megfelelő dugaszolóaljzatokat.

Figyelem! Ilyen esetben csökkentse az áramfejlesztöröl levett villamos teljesítményt, vagy távolítsa el a csatlakoztatott, meghibásodott készüléket.

Figyelem! A meghibásodott túlterhelésvédő kapcsolókat csak azonos felépítésű, azonos névleges teljesítményadatokkal rendelkező kapcsolókra szabad lecserélni. Ilyen esetben forduljon az ügyfélszolgálathoz.

230V\~ dugaszolóaljzatok:

Túlterhelés esetén a 230V\~ dugaszolóaljzatok (3. ábra/ poz. 3) lekapcsolnak. A túlterhelésvédő kapcsoló (3. ábra / poz. 10) bekapcsolásával a 230V\~-os dugaszolóaljzatok ismét üzembe helyezhetők.

400 V\~ dugaszolóaljzat:

Túlterhelés esetén a 400V 3\~ dugaszolóaljzat (3. ábra/ poz. 30) lekapcsol. A túlterhelésvédő kapcsoló (3. ábra / poz. 6) bekapcsolásával a 400V 3\~-ú dugaszolóaljzat ismét üzembe helyezhető.

6.4 Leállítani a motort

• Mielött leállítaná az áramfejlesztőt hagyja röviden megterhelés nélkül futni, azért hogy az aggregát tudjon „utána hülni”.
  A be-/kikapcsolót (1. ábra / poz. 10) a kulccsal az "OFF" állásba tenni.
  • Lezární a benzincsapot.

7. Tisztítás, karbantartás, tárolás és pótalkatrészmegrendelés

Minden tisztítási és karbantartási munka előtt leállítani a motort és á gyújtógyertyadugót lehúzni a gyújtógyertyáról.

Utalás! Állítsa azonnal le a készüléket és forduljon a szervízállomásához:

• Szokatlan rezgéseknél vagy zörejeknél.
  Ha a motor túlterheltnek tünik vagy ha gyuj-táshibái vannak

7.1 Tisztítás

- Tartsa a védőberendezéseket, szellőztető nyíllásokat és a gépházat annyira por és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval le vagy pedig fúja ki sürített levegővel, alacsony nyomás alatt.

Mi azt ajánljuk, hogy a készüléket direkt minden használat után kitisztítani.

HU

- Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító és oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Úgyeljen arra, hogy ne jusson víz a készülék belsejébe.

7.2 Légszűrő

A légszűröt minden 30 üzemóra után meg kellene tisztítani.

• Rendszeresen megtisztítani a légszűrőt, ha szükséges kicserélni.
• Nyissa ki mind a két kapocst (ábra 11) és távolítsa el a légszűröfedelet (ábra 11).
  • Vegye ki a szűrőelemeket (ábra 12)
• Az elemek tisztításához nem szabad maró hatású tisztítókat vagy benzínt használni
• Az elemeket egy sima felületen történő kipo- rolás által tisztítani. Erős szennyeződésnél szappanlúggal kimosni, azután tiszta vízzel kiöblíteni és hagyni a levegőn megszáradni.
• Az összeszerlés az ellenkező sorrendben történik.

7.3 Gyújtógyertya (13-14-es ábra)

A gyújtógyertyát elősször 10 üzemóra után leellenőrizni szennyeződésekre és tisztítsa ezt adott esetben egy rézdrótos kefével meg. Azután a gyújtógyertyát minden 50 üzemóra után karbantartani.

• Nyissa ki a karbantartási csapóajtót (13/E-s ábra).
• A gyújtógyertyadugót egy forgómozgással lehúzni.
• Távolítsa el a mellékelt gyertyakulccsal a gyújtógyertyát.
• Az összeszerelés az ellenkező sorrendben törté-nik.

7.4 Olajcsere, lellenőrizni az olajszint (minden használat előtt)

A motorolajcserét az üzemmeleg motornál kellene elvégezni.

• Csak motorolajat (15W40) használni
- Állítsa le az áramfejlesztő aggregátort egy megfelelő alátétre, enyhén ferdén az olajleengedő csavarhoz.
• Kinyitni az olajbetöltö csavart
Megnyitni az olajleengedő csavart és leenge-dni a meleg motorolajat egy felfogó tartályba.
A fáradt olaj kifolyása után bezárni az olajleengedő csavart és az áramfejlesztőt is-mét egyenesre felállítani.
• Motorolajat az olajmérő pálca felső jelzéséig

betölteni.
- Figyelem: Az olajmérő pálcát az olajállás leellenőrzéséhez ne csvarja be, hanem csak dugja be a menetig.
• A fáradt olajat helyesen kell megsemmisíteni.

7.5 Olajlekapcsolóautómata

Az olajlekapcsolóautómata akkor lép üzembe, ha túl kevés olaj van benne. Ebben az esetben nem lehet indítani a motort vagy rövid idő után automatikusan leáll. Egy indítás csak a motorolaj feltöltése után lehetséges.

7.6 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

7.7 Tárolás

• Hagyja a motort lehülni (cca. 5 perc).
• Tisztítsa meg a gép külső gépházát.
- Tárolja a gépet egy hideg, száraz helyen és mindenféle gyujtóforrások és gyullékony anyagok hatótávolságán kívül.

7.8 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

HU

9. Szállítás

• Szállításhoz használja a fogantyút és vezesse azzal az áramfejlesztót.
• A készüléket csak a szállítási fogantyúnál fogva szállítani.
• Védje a készüléket váratlan ütések ill. vibrációk elől.

HU

10. Zavarok elhárítása

Zavar Ok Intézkedések
Nem lehet elindítani a motort	Beugrikazolajlekapcsolóautomatika	Leellenőrizni az olajállást, feltölteni a motorolajat
	Kormozott a gyújtógyertya	Megtisztítani a gyújtógyertyát, ill. kicserélni. Elektródatávolság 0,6 mm
	Nincs üzemanyag	Üzemanyagot utánnatölteni / leellenőriztetni a benzincsapot
Túl kevés vagy hiányzik teljesen a gerátor feszültsége	Defekt a szabályozó vagy a kondenzátor	Felkeresniaszaküzletet
	Kioldódott a túláramvédôkapcsoló	Üzemeltetni a kapcsolót és csökkenteni a fogyasztókat
	Szenyeződött a levegőszűrő	Megtisztítani vagy kicserélni a szűrőt

HU

Csak az EU-országoknak

Ne dobjá az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítöeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

HU

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek*	gyújtógyertya, légszűrő, benzínszűrő
Fogyóeszköz/ fogyórészek*
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
  Írja le ezt a hibás működést.

HU

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

1. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

2. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

SI

Nevarnost!

230V \~ pistikupesad:

7.3 Süüteküünal (joonis 13-14)
