HSE 5500 D - Generátor Herkules - Bezplatný návod na obsluhu

Typ produktu	Synchrónny generátor prúdu
Značka	Herkules
Model	HSE 5500 D
Trvalý výkon (S1) 230 V	3000 W
Trvalý výkon (S1) 400 V trojfázový	3600 W
Maximálny výkon (S2 5 min) 230 V	3300 W
Maximálny výkon (S2 5 min) 400 V trojfázový	4800 W
Maximálny výkon (2 min) 400 V trojfázový	5500 W
Výstupné napätie	2 x 230 V~ a 1 x 400 V 3~
Menovitý prúd	13 A (230 V) / 5,2 A (400 V 3~)
Frekvencia	50 Hz
Typ motora	4-taktný, vzduchom chladený
Zdvihový objem	389 cm³
Výkon motora	7 kW / 9,5 k
Palivo	Bezolovnatý benzín normálny
Objem nádrže	25 l
Motorový olej	15W40, približne 1,1 l
Spotreba pri 2/3 zaťažení	Približne 2,5 l/h
Hmotnosť	82 kg
Hladina akustického tlaku (LpA)	74,5 dB(A)
Hladina akustického výkonu (LWA)	96 dB(A) (neistota 1,89 dB)
Krytie	IP 23M
Zapaľovacia sviečka	F7RTC (vzdialenosť 0,6 mm)
Bezpečnostné funkcie	Automatické zastavenie pri nedostatku oleja, ochrana proti preťaženiu, prúdové chrániče
Bežná údržba	Čistenie vzduchového filtra, výmena oleja, kontrola sviečky každých 50 h
Prípustná teplota okolia	-10 °C až +40 °C

Často kladené otázky - HSE 5500 D Herkules

Ako spustiť generátor HSE 5500 D?

Otvorte palivový kohútik, prepínač zap/vyp dajte do polohy ON, zatvorte sýtič (páčka na I), potom energicky potiahnite za reverzný štartér. Po naštartovaní posuňte páčku sýtiča späť.

Aký motorový olej použiť a aké množstvo?

Použite olej 15W40, približne 1,1 litra. Hladinu skontrolujte mierkou bez zaskrutkovania, jednoducho ju zasuňte až po závit.

Ako vykonať výmenu oleja?

Nechajte motor bežať, aby sa zahrial, umiestnite nádobu pod vypúšťaciu zátku, odskrutkujte zátku a nechajte olej vytiecť. Zátku utiahnite, potom naplňte plniacim otvorom až po hornú značku.

Čo robiť, ak motor neštartuje?

Skontrolujte hladinu oleja (bezpečnostné vypnutie pri nedostatku oleja), benzín, otvorený palivový kohútik, sviečku (čistú a vzdialenosť 0,6 mm) a či je sýtič v zatvorenej polohe.

Ako pripojiť zariadenia do zásuviek?

Použite prepínač: ľavá poloha pre zásuvky 230 V~, pravá poloha pre zásuvku 400 V 3~. Neprekračujte uvedené výkony (S1 alebo S2). Nepripájajte na domácu sieť.

Čo robiť v prípade preťaženia?

Vypínač preťaženia sa aktivuje. Znížte záťaž alebo odpojte chybné zariadenia, potom znova zapnite vypínač (ozn. 5 pre 230 V, ozn. 6 pre 400 V).

Ako uzemniť generátor?

Pripojte kábel medzi uzemňovaciu svorku (ozn. 4) a externé uzemnenie (uzemňovací kolík). Tým sa odvedú statické náboje.

Aké sú základné bezpečnostné pokyny?

Používajte iba vonku alebo v dobre vetranej miestnosti, ďaleko od horľavých materiálov. Nedoplňujte palivo, keď motor beží. Nedotýkajte sa horúcich častí. Noste rukavice a protihlukové chrániče sluchu.

Ako vyčistiť vzduchový filter?

Otvorte spony krytu, vyberte filter. Vyklopte ho na rovnej ploche alebo umyte v mydlovej vode, opláchnite a osušte. Nepoužívajte benzín. Potom ho vložte späť.

Kde nájsť náhradné diely?

Objednávajte s uvedením typu (HSE 5500 D), čísla výrobku a čísla dielu. Navštívte www.isc-gmbh.info pre ceny. Bežné opotrebiteľné diely sú sviečka, vzduchový filter a palivový filter.

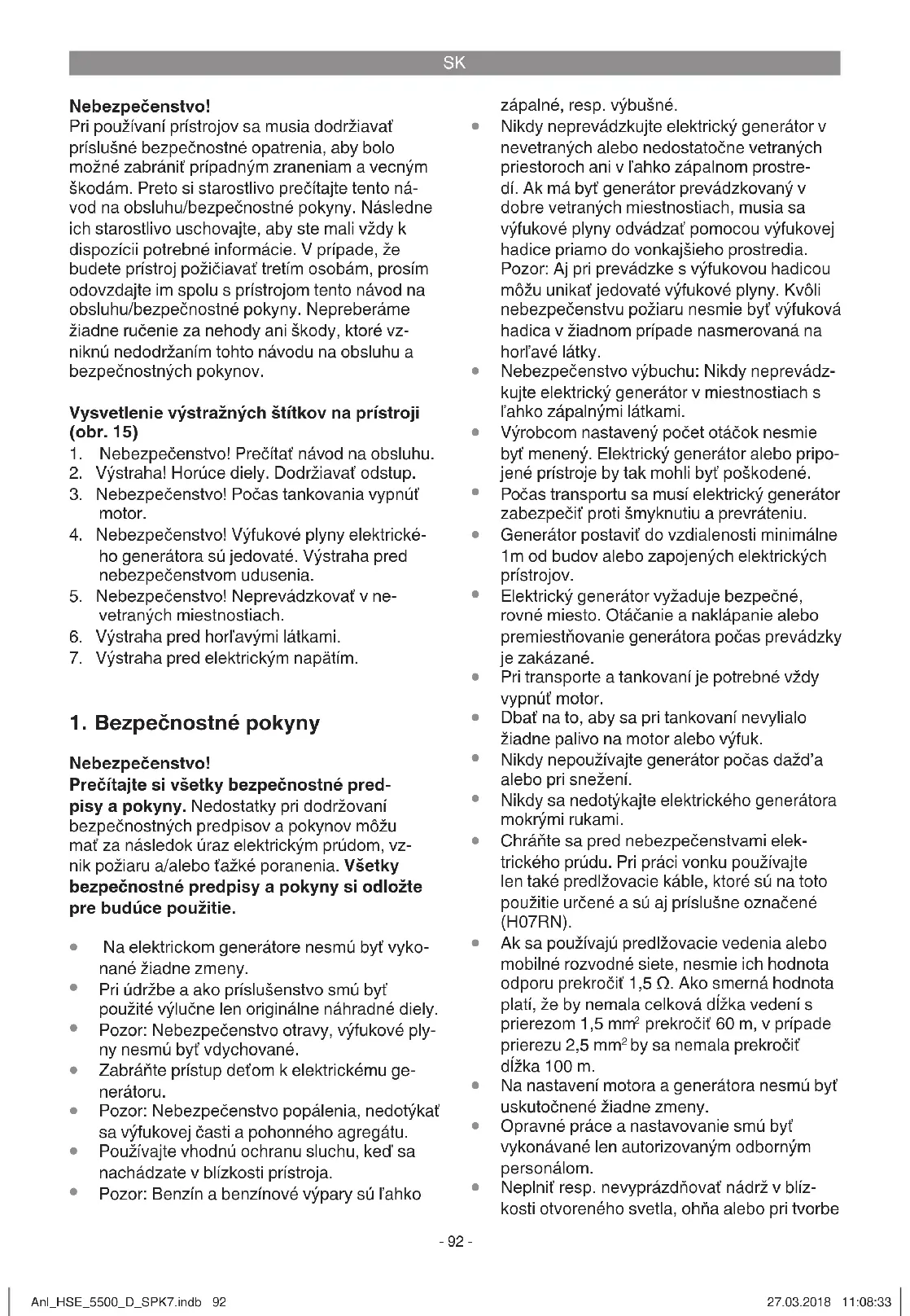

NÁVOD NA OBSLUHU HSE 5500 D Herkules

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby sa predišlo prípadným zraneniam a škodám na majetku. Preto si starostlivo prečítajte tento návod na obsluhu a bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. Ak prístroj požičiate tretím osobám, odovzdajte im spolu s prístrojom aj tento návod na obsluhu a bezpečnostné pokyny. Nepreberáme žiadnu zodpovednosť za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Vysvetlenie výstražných štítkov na prístroji (obr. 15)

1. Nebezpečenstvo! Prečítajte si návod na obsluhu.
2. Výstraha! Horúce časti. Dodržiavajte odstup.
3. Nebezpečenstvo! Počas tankovania vypnite motor.
4. Nebezpečenstvo! Výfukové plyny elektrického generátora sú jedovaté. Výstraha pred nebezpečenstvom udusenia.
5. Nebezpečenstvo! Neprevádzkujte v nevetraných miestnostiach.
6. Výstraha pred horľavými látkami.
7. Výstraha pred elektrickým napätím.

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržiavaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

• Na elektrickom generátore nesmú byť vykonané žiadne zmeny.
• Pri údržbe a ako príslušenstvo smú byť použité výlučne originálne náhradné diely.
• Pozor: Nebezpečenstvo otravy, výfukové plyny nesmú byť vdychované.
• Zabráňte prístupu detí k elektrickému generátoru.
• Pozor: Nebezpečenstvo popálenia, nedotýkajte sa výfukovej časti a pohonného agregátu.
• Používajte vhodnú ochranu sluchu, keď sa nachádzate v blízkosti prístroja.
• Pozor: Benzín a benzínové výpary sú ľahko

zápalné, resp. výbušné.

• Nikdy neprevádzkujte elektrický generátor v nevetraných alebo nedostatočne vetraných priestoroch ani v ľahko zápalnom prostredí. Ak má byť generátor prevádzkovaný v dobre vetraných miestnostiach, musia sa výfukové plyny odvádzať pomocou výfukovej hadice priamo do vonkajšieho prostredia. Pozor: Aj pri prevádzke s výfukovou hadicou môžu unikať jedovaté výfukové plyny. Kvôli nebezpečenstvu požiaru nesmie byť výfuková hadica v žiadnom prípade nasmerovaná na horľavé látky.
• Nebezpečenstvo výbuchu: Nikdy neprevádzkujte elektrický generátor v miestnostiach s ľahko zápalnými látkami.
• Výrobcom nastavený počet otáčok nesmie byť menený. Elektrický generátor alebo pripojené prístroje by tak mohli byť poškodené.
• Počas transportu sa musí elektrický generátor zabezpečiť proti šmyknutiu a prevráteniu.
• Generátor postavte do vzdialenosti minimálne 1 m od budov alebo zapojených elektrických prístrojov.
• Elektrický generátor vyžaduje bezpečné, rovné miesto. Otáčanie a naklápanie alebo premiestňovanie generátora počas prevádzky je zakázané.
• Pri transporte a tankovaní je potrebné vždy vypnúť motor.
• Dbajte na to, aby sa pri tankovaní nevylialo žiadne palivo na motor alebo výfuk.
• Nikdy nepoužívajte generátor počas dažďa alebo pri snežení.
• Nikdy sa nedotýkajte elektrického generátora mokrými rukami.
• Chráňte sa pred nebezpečenstvami elektrického prúdu. Pri práci vonku používajte len také predlžovacie káble, ktoré sú na toto použitie určené a sú aj príslušne označené (H07RN).
• Ak sa používajú predlžovacie vedenia alebo mobilné rozvodné siete, nesmie ich hodnota odporu prekročiť 1,5 Ω. Ako smerná hodnota platí, že by nemala celková dĺžka vedení s prierezom 1,5 mm² prekročiť 60 m, v prípade prierezu 2,5 mm² by sa nemala prekročiť dĺžka 100 m.
• Na nastavení motora a generátora nesmú byť uskutočnené žiadne zmeny.
• Opravné práce a nastavovanie smú byť vykonávané len autorizovaným odborným personálom.
• Neplniť resp. nevyprázdňovať nádrž v blízkosti otvoreného svetla, ohňa alebo pri tvorbe

iskrenia. Nefajčite!

- Nedotýkajte sa mechanicky pohybujúcich sa dielov alebo horúcich súčastí. Neodoberajte ochranné kryty.

- Prístroje nesmú byť vystavené vlhku alebo prachu. Prípustná teplota okolia -10 až +40°, max. nadmorská výška 1000 m n. m., relatívna vlhkosť vzduchu: 90 % (nekondenzujúca).

- Generátor je hnaný spaľovacím motorom, ktorý vytvára teplo v oblasti výfuku (na protiľahlej strane zásuviek) ako v oblasti výstupu výfuku. Vystríhajte sa blízkemu kontaktu s týmito povrchmi kvôli nebezpečenstvu popálenia pokožky.

- Palivo je horľavé a ľahko zápalné. Neplniť počas prevádzky.

- Niektoré diely piestového spaľovacieho motora sú horúce a môžu spôsobiť popáleniny. Je potrebné dodržiavať výstražné upozornenia na elektrickom agregáte.

- Ak je namontovaný vo vetraných miestnostiach, musia sa dodržať dodatočné požiadavky na ochranu pred ohňom a explóziou.

- Pred použitím by sa mal elektrický agregát ako aj jeho elektrické vybavenie (vrátane vedení a konektorových spojení) skontrolovať, aby sa zabezpečilo, že nie je defektný.

- Elektrický agregát sa nesmie pripájať na iné zdroje elektrického prúdu, ako napríklad na elektrické zásobovanie energetickej distribučnej siete. Vo zvláštnych prípadoch, kde sa jedná o rezervné napojenie na existujúce elektrické systémy, tak je možné uskutočniť takéto zapojenie výlučne len kvalifikovaným elektrikárom, ktorý zohľadní rozdiely medzi prevádzkovaným zariadením, ktoré využíva verejnú elektrickú sieť a prevádzkou s elektrickým agregátom. Podľa tejto časti smernice ISO 8528 sa musia uvádzať rozdiely v návode na obsluhu.

- Následkom vysokých mechanických záťaží by sa mali používať len odolné gumové káblové vedenia (podľa IEC 60245-4) alebo obdobne kvalitné vybavenie.

- Výstraha! Dodržiavajte predpisy ohľadne elektrickej bezpečnosti, ktoré platia pre miesto, na ktorom sa používajú elektrické agregáty.

- Výstraha! Zohľadnite požiadavky a bezpečnostné opatrenia v prípade opätovného napájania zariadenia pomocou elektrického agregátu v závislosti od ochranných opatrení tohto zariadenia ako aj použiteľných smerníc.

- Elektrické agregáty by sa mali používať len v rozsahu do ich nominálneho výkonu v rámci nominálnych podmienok okolia. Ak sa uskutoční použitie elektrického agregátu v podmienkach, ktoré nie sú v súlade s predpísanými podmienkami podľa ISO 8528-8, a bude negatívne ovplyvnené chladenie motora alebo generátora, napr. ako výsledok použitia v malých obmedzených priestoroch, je potrebné zníženie výkonu. Mali by byť poskytnuté informácie, ktoré budú používateľa informovať o potrebnom znížení výkonu následkom vysokých teplôt, výšky postavenia a vlhkosti vzduchu v porovnaní s predpísanými podmienkami.

- Hodnoty uvedené v technických údajoch ako hladina akustického výkonu (LWA) a hladina akustického tlaku (LWM) predstavujú emisnú hladinu a nemusia byť taktiež bezpečnými pracovnými hladinami. Pretože existuje súvislosť medzi emisnou a imisnou hladinou, nie je možné použiť ich pre spoľahlivé určenie prípadných potrebných dodatočných bezpečnostných opatrení. Faktory ovplyvňujúce aktuálnu imisnú hladinu pracovnej sily zahŕňajú vlastnosti pracovnej miestnosti, iné zdroje hluku, atď., ako napr. počet strojov a iných súvisiacich blízkych procesov ako aj časový úsek, počas ktorého je obsluhujúca osoba vystavená hluku. Taktiež sa môžu prípustné imisné hodnoty odlišovať v závislosti na danej krajine. Napriek tomu poskytuje táto informácia prevádzkovateľovi stroja možnosť, aby uskutočnil lepšie zhodnotenie ohrozenia a rizika.

- Nepoužívajte žiadne elektrické prevádzkové prostriedky (ani predlžovacie káble či konektorové spojenia), ktoré sú defektné. Elektrické prípojky ako aj pripojené prístroje musia byť vždy v bezchybnom stave.

- Môžu sa pripájať výlučne len také prístroje, ktorých údaj o napätí na typovom štítku je zhodný s výstupným napätím tohto elektrického generátora.

- Nikdy nepripájajte elektrický generátor na elektrickú sieť (do elektrickej zásuvky).

- Dĺžky prívodných káblov k spotrebičom musia byť pokiaľ možné čo najkratšie.

- Znečistený údržbový materiál a prevádzkové látky odovzdať v zbernom mieste určenom pre tento druh odpadu.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-5)

8 Olejová vypúšťacia skrutka

12 Reverzné štartovacie zariadenie

13 Benzínový ventil

14 Kolesá

15 Os kolesa

16 Podstavcová noha

17 Držiak posuvného držadla

18 Posuvné držadlo

19a Skrutky M8x40

19b Skrutky M8x25

20 Skrutky M8x16

21 Podložky pre kolesá

22 Poistné závlačky pre kolesá

23 Matice M8

24 Skrutkovač

25 Sviečkový kľúč

26 Plniaci lievik na olej

27 Prepínač 230 V~/400 3~

28 Kontrolná žiarovka 230 V

29 Kontrolná žiarovka 400 V

30 400 V 3 ~ zásuvka

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

- Otvorte balenie a opatrne vyberte prístroj von z balenia.

- Odstráňte obalový materiál ako aj obalové/transportné poistky (pokiaľ sú obsiahnuté).

- Skontrolujte, či nedošlo k poškodeniu prístroja a príslušenstva transportom.

- Pokiaľ možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Prístroj je vhodný pre všetky druhy použitia, kde je potrebná prevádzka na 230 V ~/400 V 3 ~. Bezpodmienečne dbajte na obmedzenia v dodatočných bezpečnostných pokynoch. Účel generátora je pohon elektrických nástrojov a zásobovanie elektrickým prúdom zdrojov svetla. Pri domácich spotrebičoch prosím skontrolujte vhodnosť pre použitie v príslušných údajoch výrobcu. V prípade pochybností kontaktujte autorizovaného predajcu.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Generátor......synchrónny

Druh ochrany: IP 23M

Trvalý výkon P nom (S1):

3600 W/400 V 3~; 3000 W/230 V~

Maximálny výkon P max (S2 5 min):

4800 W/400 V 3~; 3300 W/230 V~

Maximálny výkon P max (2 min):

5500 W/400 V 3~; 3300 W/230 V~

Nominálne napätie U nom: 2 x 230 V~/1x 400 V 3~

Nominálny prúd I nom:

13 A (230V~) / 5,2 A (400V 3~)

Frekvencia F nom: 50 Hz

SK

Prevedenie hnací motor: 4 takt chladený vzduchom

Max. výkon: 7 kW / 9,5 PS

Palivo: normálny benzín bezolovnatý Objem nádrže: 25 l

Spotreba pri 2/3 zaťažení: ...... cca 2,5 l/h

Hmotnosť: 82 kg

Zapaľovacia sviečka: ...... F7RTC

Druh prevádzky S1 (trvalá prevádzka)

Prístroj môže byť trvalo prevádzkovaný s uvedeným výkonom.

Druh prevádzky S2 (krátkodobá prevádzka)

Prístroj môže byť krátkodobo prevádzkovaný s uvedeným výkonom (5 minút). Potom sa musí prístroj po určitú dobu uviesť do stavu pokoja, aby sa príliš neprehrial (5 minút).

5. Pred uvedením do prevádzky

5.1 Montáž

• Namontujte podstavcovú nohu, kolesá a posuvné držadlo tak, ako je to znázornené na obrázkoch 6-9.
• Všetky diely namontujte ešte predtým, než naplníte palivo a olej, aby ste zabránili úniku tekutín.
• Pri montáži kolies najskôr nasuňte os kolies cez držiaky na spodnej strane elektrického generátora a namontujte kolesá tak, ako je to znázornené na obr. 7. Pri montáži kolies dbajte na to, aby boli kolesá orientované vyššou stranou náboja smerom k prístroju, pretože by sa kolesá v opačnom prípade otierali o rám.

• Elektrické prípojky ako aj pripojené prístroje musia byť vždy v bezchybnom stave. Môžu sa pripájať výlučne len také prístroje, ktorých údaj o napätí na typovom štítku je zhodný s výstupným napätím tohto elektrického generátora.

Nikdy nepripájajte elektrický generátor na elektrickú sieť (do elektrickej zásuvky). - Dĺžky prívodných káblov k spotrebičom musia byť pokiaľ možno čo najkratšie.

Nikdy nepripájajte elektrický generátor na elektrickú sieť (do elektrickej zásuvky). Dĺžky prívodných káblov k spotrebičom musia byť pokiaľ možno čo najkratšie.

5.3 Ochrana životného prostredia

• Znečistený údržbový materiál a prevádzkové látky odovzdajte v zbernom mieste určenom pre tento druh odpadu.
• Obalový materiál, kovy a plasty odovzdajte na recykláciu.

5.4 Uzemnenie

Na odvádzanie statického náboja je prípustné uzemniť kryt prístroja. K tomu zapojte jeden kábel na jednej strane na uzemňovacie pripojenie generátora (obr. 3/7) a na druhej strane ho spojte s externou kostrou (napr. tyčovým uzemňovačom).

Pozor! Pri prvom uvedení do prevádzky musí byť naplnený motorový olej a palivo.

• Skontrolujte stav paliva, prípadne ho doplňte. Postarajte sa o dostatočné vetranie prístroja.
• Presvedčte sa, že je kábel zapaľovania správne umiestnený na zapaľovacích sviečkach.
• Posúďte vhodnosť bezprostredného okolia elektrického generátora.
• Odpojte prípadne pripojený elektrický prístroj od elektrického generátora.

6. Obsluha

6.1 Štartovanie motora

• Otvorte benzínový ventil (obr. 2/pol. 16); otočte za týmto účelom ventil smerom nadol. Vypínač zap/vyp (obr. 1/pol. 14) uveďte do polohy zapnutia „ON“.
• Páčku sýtiča (obr. 2/pol. 15) uveďte do polohy I ∅ I.
• Naštartujte motor pomocou reverzného štartéra (obr. 2/pol. 17), za týmto účelom silno potiahnite za rukoväť. Ak motor nenaštartuje, znovu zatiahnite za rukoväť.

Pozor! Štartovacie lanko vytiahnuť vždy pomaly až po prvý odpor a až potom lanko rýchlo vytiahnuť von. Po uskutočnenom naštartovaní nenechajte lanko, aby sa samo vymrštilo spät.

• Páčku sýtiča (obr. 2/pol. 15) po naštartovaní

motora opäť posunúť naspäť.

Pozor!

Pri štartovaní pomocou reverzného štartéra môže náhlym spätným nárazom, spôsobeným rozbiehajúcim sa motorom, dôjsť k poraneniam ruky. Pri štartovaní motora noste ochranné rukavice.

• Keď prestavíte prepínač (obr. 1/pol. 5) doľava, môžete používať zásuvky na 230 V ~. Pozor: Hoci je v tejto polohe trvalý výkon (S1) vo výške 3000 W rozdelený na 5 zásuvky, môžete zaťažiť aj iba jednu zásuvku s odberom 3000 W. Celkové zaťaženie obidvoch zásuviek smie byť krátkodobo (S2) po dobu max. 5 minút 3300 W.
• Keď prestavíte prepínač (obr. 1/pol. 5) doprava, aktivuje sa zásuvka na 400 V 3 ~. Pozor: Táto zásuvka smie byť zaťažená dlhodobo (S1) s 3600 W a krátkodobo (S2) po dobu max. 5 minút s 4800 W.
• Elektrický generátor je vhodný pre napájanie prístrojov na striedavé napätie 230 V ~ a 400 V 3 ~ fázové.
• Generátor nenapájať na elektrickú sieť v domácnosti, pretože sa tým môže spôsobiť poškodenie generátora alebo iných elektrických prístrojov v domácnosti.

Upozornenie: Niektoré elektrické prístroje (motorové priamočiare pílky, vrtačky atď.) môžu mať vyššiu spotrebu elektrického prúdu, keď sa používajú v sťažených podmienkach.

Niektoré elektrické prístroje (napr. TV prístroje, počítače, ...) by sa nemali napájať na generátor. Informujte sa v prípade pochybností u výrobcu prístroja.

6.3 Ochrana proti preťaženiu

Elektrický generátor je vybavený ochranou proti preťaženiu. Táto ochrana vypína príslušné zásuvky pri preťažení.

Pozor! V prípade, že dôjde k takému prípadu vypnutia ochrany, redukujte elektrický výkon, ktorý odoberáte z elektrického generátora alebo odstráňte defektné pripojené prístroje.

Pozor! Chybné záťažové vypínače sa môžu vymeniť iba za konštrukčne rovnaké záťažové vypínače s rovnakými výkonnostnými údajmi. V takom prípade sa obráťte na Váš zákaznícky servis.

230 V~ zásuvky:

Pri preťažení sa vypnú zásuvky 230 V~ (obr. 3/ pol. 3). Zapnutím záťažového vypínača (obr. 3/ pol. 10) je možné zásuvky 230 V~ znovu uviesť do prevádzky.

400 V 3~ zásuvka:

Pri preťažení sa vypne zásuvka 400 V 3~ (obr. 3/ pol. 8). Zapnutím záťažového vypínača (obr. 3/ pol. 9) je možné zásuvku 400 V 3~ znovu uviesť do prevádzky.

6.4 Vypnutie motora

• Elektrický generátor nechajte bežať krátko bez zaťaženia, predtým než bude vypnutý, aby sa mohol agregát „dochladit“.
• Vypínač zap/vyp (obr. 1/pol. 14) uveďte kľúčom do polohy vypnutia „OFF“. • Zatvorte benzínový ventil.

7. Čistenie, údržba, skladovanie a objednávanie náhradných dielov

Pred akýmikoľvek čistiacimi a údržbovými prácami vypnite motor od sviečky a odpojte koncovku zapaľovacej sviečky.

Upozornenie! Bezodkladne odstavte prístroj a obráťte sa na Vašu servisnú stanicu:

• Pri neobvyklých vibráciách alebo zvukoch prístroja;
• Ak sa zdá, že je motor preťažený alebo má chybné zapaľovanie;

7.1 Čistenie

• Udržujte ochranné zariadenia, vzduchové otvory a ebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili spravidla vždy po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a ostré prostriedky alebo riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

Dodržiavajte k tomu tiež servisné informácie.

• Vzduchový filter pravidelne čistite, ak je potrebné vymeňte.
• Otvorte obidve svorky (obr. 10/A) a vyberte kryt vzduchového filtra (obr. 10/B). • Odoberte filtračné prvky (obr. 11/C).

• Na čistenie elementov sa nesmú používať žiadne ostré čistiace prostriedky ani benzín.
• Filtračné elementy vyčistite vyklepaním na plochom povrchu. Pri silnom znečistení umyte v mydlovom roztoku, nakoniec vypláchnite čistou vodou a nechajte vysušiť na vzduchu.
• Opätovná montáž sa uskutoční v opačnom poradí.

7.3 Zapaľovacia sviečka (obr. 13-14)

Skontrolujte znečistenie zapaľovacej sviečky po prvýkrát po 10 prevádzkových hodinách a vyčistite ju v prípade potreby medenou drôtenou kefkou. Potom čistite zapaľovacie sviečky každých 50 prevádzkových hodín.

• Otvorte údržbové dvierka (obr. 13/E). - Odoberte koncovku zapaľovacej sviečky otočným pohybom. - Odoberte zapaľovaciu sviečku pomocou priloženého sviečkového kľúča. - Opätovná montáž sa uskutoční v opačnom poradí.

Výmena motorového oleja by sa mala uskutočniť pri prevádzkovej teplote motora.

• Používať len motorový olej (15W40).
• Agregát elektrického generátora postavte ľahko naklonený na vhodnej podložke oproti olejovej vypúšťacej skrutke.
• Otvorit' olejovú plniacu skrutku.
• Otvorit' olejovú vypúšťaciu skrutku a vypustiť teplý motorový olej do zachytávacej nádoby.
• Po vypustení starého oleja zatvorit' olejovú vypúšťaciu skrutku a elektrický generátor znovu postaviť rovno.
• Naplnit motorový olej až po hornú značku olejovej mierky.
• Pozor: Na skontrolovanie stavu oleja neskrutkovat' olejovú mierku ale ju len zasunút na doraz po závit.
• Starý olej musí byť odstránený podľa predpisov.

7.5 Vypínacia automatika pri nedostatku oleja

Vypínacia automatika pri nedostatku oleja sa zapne, ak sa nachádza príliš málo motorového oleja. V tomto prípade sa motor nedá naštartovať alebo sa po krátkom čase automaticky odstaví. Naštartovanie je možné až po doplnení motorového oleja.

7.6 Údržba

- Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.

7.7 Skladovanie

• Nechajte stroj vychladnúť (cca 5 minút). • Vyčistite vonkajší kryt stroja.
• Skladujte stroj na chladnom, suchom mieste, mimo dosahu zápalných zdrojov a horľavých materiálov.

7.8 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typ prístroja • Výrobné číslo prístroja • Identifikačné číslo prístroja
• Číslo potrebného náhradného dielu Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

9. Preprava

• Na prepravu používajte rukoväť a presúvajte pomocou nej elektrický generátor.
• Prístroj prepravujte len pomocou prepravnej rukoväte.
• Chráňte prístroj pred neočakávanými údermi resp. vibráciami.

SK

10. Odstraňovanie porúch

Porucha Pričina Opatrenie
Motorsanedá naštartovať	Je aktivovaná vypínacia automatika pri nedostatku olejaZapaľovacia sviečka je zanesenáŽiadne palivo	Skontrolovať stav oleja, doplniť moto- rový olejVyčistiť zapaľovaciu sviečku, resp. vymeniť. Odstup elektród 0,6 mmDoplniť palivo / nechať skontrolovať benzínový ventil
Generátor má príliš nízke alebo nemá žiadne napätie	Regulátor alebo kondenzátor je defektnýNadprúdový ochranný spínač bol aktivovanýVzduchový filter je znečistený	Výťadať odborný servisStlačiť spínač a znížiť odber prúduVyčistiť filter alebo ho vymeniť

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:

Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu*	sviečka, vzduchový filter, benzínový filter
Spotrebný materiál / spotrebné diely*
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný? • Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
• Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)? Popíšte túto chybnú funkciu.

Záručný list

Naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

• Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
• Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.
• Doba záruky je 60 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
• Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
