HSE 3500/E5 - Generátor Herkules - Bezplatný návod na obsluhu

Značka	Herkules
Model	HSE 3500/E5
Typ produktu	Synchrónny generátor prúdu
Trvalý výkon (S1)	2600 W / 230 V~
Maximálny výkon (S2 5 min)	2800 W / 230 V~
Menovité napätie	2 x 230 V~
Menovitý prúd	11,3 A
Frekvencia	50 Hz
Typ motora	4-taktný vzduchom chladený, 208 cm³
Maximálny výkon motora	4,1 kW / 5,6 k
Palivo	Bezolovnatý normálny benzín (E10)
Objem nádrže	15 litrov
Spotreba pri 2/3 zaťažení	cca 1,4 l/h
Olej motora	cca 0,6 litra
Hmotnosť	42 kg
Hladina akustického tlaku	74,1 dB(A)
Hladina akustického výkonu	96 dB(A)
Stupeň krytia	IP 23M
Elektrické zásuvky	2 x 230 V~
Bezpečnostné zariadenie	Automatické zastavenie pri nedostatku oleja, ochrana proti preťaženiu
Zapaľovacia sviečka	LGF7RTC
Príslušenstvo v balení	Kolesá, riadidlá, oporná noha

Často kladené otázky - HSE 3500/E5 Herkules

Aké palivo použiť pre generátor Herkules HSE 3500/E5 ?

Použite bezolovnatý normálny benzín (E10).

Aký motorový olej sa odporúča a aké množstvo ?

Motorový olej musí byť vhodnej kvality pre 4-taktné motory. Obsah je približne 0,6 litra. Skontrolujte hladinu pomocou meradla bez zaskrutkovania.

Ako spustiť generátor ?

Otvorte palivový kohútik, prepínač dajte na ON, použite páku sýtiča (poloha I), potom prudko potiahnite za reverzný štartér. Po naštartovaní zatlačte sýtič späť.

Aký je maximálny výkon, ktorý môžem používať nepretržite ?

Trvalý výkon (S1) je 2600 W. Môžete používať až 2800 W po dobu 5 minút (S2).

Môžem pripojiť generátor do domácej elektrickej siete ?

Nie, je prísne zakázané pripájať generátor do domácej elektrickej zásuvky. Mohlo by to poškodiť generátor a iné zariadenia.

Má generátor ochranu proti nedostatku oleja ?

Áno, bezpečnostné zariadenie pri nedostatku oleja automaticky zastaví motor, ak je hladina príliš nízka. Pred opätovným naštartovaním doplňte olej.

Ako často musím meniť olej ?

Výmena oleja sa musí vykonať, keď je motor teplý, po prvých 10 hodinách a potom každých 50 hodín prevádzky. Použite zbernú nádobu a použitý olej zlikvidujte v súlade s predpismi.

Ako vyčistiť vzduchový filter ?

Odstráňte kryt vzduchového filtra, vyberte filtračnú vložku a poklepte ňou o rovnú plochu. Ak je veľmi znečistená, umyte ju v mydlovej vode, opláchnite a pred namontovaním vysušte.

Čo robiť, ak generátor nedodáva napätie ?

Najprv skontrolujte, či nie je aktivovaná ochrana proti preťaženiu. Ak áno, stlačte vypínač a znížte záťaž. Ak problém pretrváva, regulátor alebo kondenzátor môže byť chybný, obráťte sa na odborníka.

Ako udržiavať zapaľovaciu sviečku ?

Skontrolujte sviečku po 10 hodinách prevádzky, vyčistite ju drôtenou kefou z medených vlákien. Každých 50 hodín skontrolujte vzdialenosť elektród (0,6 mm) a v prípade potreby vymeňte. Použite priložený kľúč na sviečky.

NÁVOD NA OBSLUHU HSE 3500/E5 Herkules

2.1 Popis prístroje (obr. 1-5)

Hladina akustického výkonu L _WA

Nejistota K 96 dB (A)/2,07 dB(A)

Účinek cos φ: 1

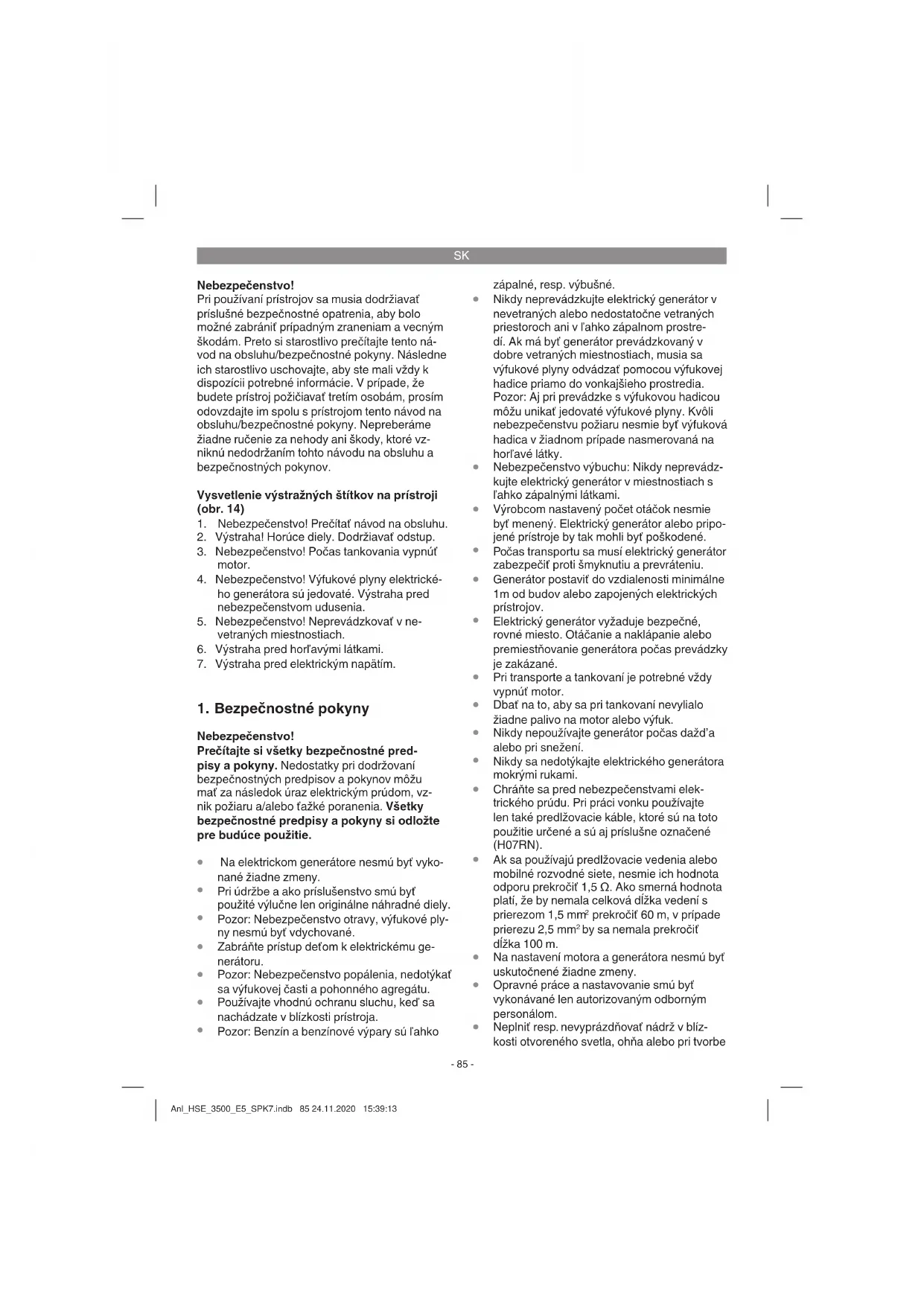

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Vysvetlenie výstražných štítkov na prístroji (obr. 14)

1. Nebezpečenstvo! Prečítať návod na obsluhu.
2. Výstraha! Horúce diely. Dodržiavať odstup.
3. Nebezpečenstvo! Počas tankovania vypnúť motor.
4. Nebezpečenstvo! Výfukové plyny elektrického generátora sú jedovaté. Výstraha pred nebezpečenstvom udusenia.
5. Nebezpečenstvo! Neprevádzkovať v nevetraných miestnostiach.
6. Výstraha pred horl'avými látkami.
7. Výstraha pred elektrickým napätím.

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

• Na elektrickom generátore nesmú byť vykonané žiadne zmeny.
• Pri údržbe a ako príslušenstvo smú byť použité výlučne len originálne náhradné diely.
• Pozor: Nebezpečenstvo otravy, výfukové plyny nesmú byť vdychované.
• Zabráňte prístup deťom k elektrickému generátoru.
• Pozor: Nebezpečenstvo popálenia, nedotýkať sa výfukovej časti a pohonného agregátu.
• Používajte vhodnú ochranu sluchu, ked' sa nachádzate v blízkosti prístroja.
• Pozor: Benzín a benzínové výpary sú l'ahko

zápalné, resp. výbušné.

• Nikdy neprevádzkujte elektrický generátor v nevetraných alebo nedostatočne vetraných priestoroch ani v l'ahko zápalnom prostredí. Ak má byť generátor prevádzkovany v dobre vetraných miestnostiach, musia sa výfukové plyny odvádzať pomocou výfukovej hadice priamo do vonkajšieho prostredia. Pozor: Aj pri prevádzke s výfukovou hadicou môžu unikať jedovaté výfukové plyny. Kvôli nebezpečenstvu požiaru nesmie byť výfuková hadica v žiadnom prípade nasmerovaná na horľavé látky.
• Nebezpečenstvo výbuchu: Nikdy neprevádzkujte elektrický generátor v miestnostiach s l'ahko zápalnými látkami.
• Výrobcom nastavený počet otáčok nesmie byť menený. Elektrický generátor alebo pripojené prístroje by tak mohli byť poškodené.
• Počas transportu sa musí elektrický generátor zabezpečit proti šmyknutiu a prevráteniu.
• Generátor postavit do vzdialenosti minimálne 1m od budov alebo zapojených elektrických prístrojov.
• Elektrický generátor vyžaduje bezpečné, rovné miesto. Otáčanie a naklápanie alebo premiestňovanie generátora počas prevádzky je zakázané.
• Pri transporte a tankovaní je potrebné vždy vypnút motor.
• Dbať na to, aby sa pri tankovani nevylialo žiadne palivo na motor alebo výfuk.
• Nikdy nepoužívajte generátor počas dažd'a alebo pri snežení.
• Nikdy sa nedotýkajte elektrického generátora mokrými rukami.
• Chráňte sa pred nebezpečenstvami elektrického prúdu. Pri práci vonku používajte len také predlžovacie káble, ktoré sú na toto použitie určené a sú aj príslušne označené (H07RN).
• Ak sa používajú predlžovacie vedenia alebo mobilné rozvodné siete, nesmie ich hodnota odporu prekročit 1,5 Ω. Ako smerná hodnota platí, že by nemala celková dĺžka vedení s prierezom 1,5 mm² prekročit 60 m, v prípade prierezu 2,5 mm² by sa nemala prekročit dĺžka 100 m.
• Na nastavení motora a generátora nesmú byť uskutočnené žiadne zmeny.
• Opravné práce a nastavovanie smú byť vykonávané len autorizovaným odborným personálom.
• Neplnit resp. nevyprázdňovať nádrž v blízkosti otvoreného svetla, ohňa alebo pri tvorbe

SK

iskrenia. Nefajčite!

• Nedotýkajte sa mechanicky pohybujúcich sa dielov alebo horúcich súčastí. Neodoberajte ochranné kryty.
• Prístroje nesmú byť vystavené vlhku alebo prachu. Prípustná teplota okolia -10 až +40°, max. nadmorská výška 1000 m n. m., relatívna vlhkošt vzduchu: 90 % (nekondenzujúca).
• Generátor je hnaný spaľovacím motorom, ktorý vytvára teplo v oblasti výfuku (na protiľahlej strane zásuviek) ako v oblasti výstupu výfuku. Vystríhajte sa blízkemu kontaktu s týmito povrchmi kvôli nebezpečenstvu popálením pokožky.
• Palivo je horľavé a l'ahko zápalné. Neplnit počas prevádzky.
• Niektoré diely piestového spal'ovacieho motora sú horúce a môžu spôsobit popáleniny. Je potrebné dodržiavať výstražné upozornenia na elektrickom agregáte.
• Ak je namontovaný vo vetraných miestnostíach, musia sa dodržať dodatočné požiadavky na ochranu pred ohňom a explóziou.
• Pred použitím by sa mal elektrický agregát ako aj jeho elektrické vybavenie (vrátane vedení a konektorových spojení) skontrolovať, aby sa zabezpečilo, že nie je defektný.
• Elektrický agregát sa nesmie pripájať na iné zdroje elektrického prúdu, ako napríklad na elektrické zásobovanie energetickej distribučnej siete. Vo zvláštnych prípadoch, kde sa jedná o rezervné napojenie na existujúce elektrické systémy, tak je možné uskutočniť takéto zapojenie výlučne len kvalifikovaným elektrikárom, ktorý zohl’adní rozdiely medzi prevádzkovaným zariadením, ktoré využíva verejnú elektrickú sieť a prevádzkou s elektrickým agregátom. Podľa tejto časti smernice ISO 8528 sa musia uvádzať rozdiely v návode na obsluhu.
• Následkom vysokých mechanických záťaží by sa mali používať len odolné gumové káblové vedenia (podľa IEC 60245-4) alebo obdobne kvalitné vybavenie.
• Výstraha! Dodržiavajte predpisy ohľadne elektrickej bezpečnosti, ktoré platia pre miesto, na ktorom sa používajú elektrické agregáty.

• Výstraha! Zohl'adnite požiadavky a bezpečnostné opatrenia v prípade opätovného napájania zariadenia pomocou elektrického agregátu v závislosti od ochranných opatrení tohto zariadenia ako aj použiteľných smerníc.

• Elektrické agregáty by sa mali používať len v rozsahu do ich nominálneho výkonu v rámci nominálnych podmienok okolia. Ak sa uskutoční použitie elektrického agregátu v podmienkach, ktoré nie sú v súlade s predpísanými podmienkami podľa ISO 8528-8, a bude negativne ovplyvnené chladenie motora alebo generátora, napr. ako výsledok použitia v malých obmedzených priestoroch, je potrebné zníženie výkonu. Mali by byť poskytnuté informácie, ktoré budů používateľa informovať o potrebnom znížení výkonu následkom vysokých teplôt, výšky postavenia a vlhkosti vzduchu v porovnaní s predpísanými podmienkami.

• Hodnoty uvedené v technických údajoch ako hladina akustického výkonu (LWA) a hladina akustického tlaku (LWM) predstavujú emisnú hladinu a nemusia byť taktiež bezpečnými pracovnými hladinami. Pretože existuje súvislost medzi emisnou a imis-nou hladinou, nie je možné použit’ ich pre spol’ahlivé určenie prípadných potrebných dodatočných bezpečnostných opatreni. Fak-tory ovplyvnůjúce aktuálnu imisnú hladinu pracovnej sily zahrňajú vlastnosti pracovnej miestnosti, iné zdroje hluku, atď., ako napr. počet strojov a iných súvisiacich blízkych procesov ako aj časový úsek, počas ktorého je obsluhujúca osoba vystavená hluku. Taktiež sa môžu prípustné imisné hodnoty odlišovať v závislosti na danej krajine. Napriek tomu poskytuje táto informácia prevádzkovateľovi stroja možnosť, aby uskutočnil lepšie zhodno-tenie ohrozenia a rizika.
• Nepoužívajte žiadne elektrické prevádzkové prostriedky (ani predlžovacie káble či konektorové spojenia), ktoré sú defektné. Elektrické prípojky ako aj pripojené prístroje musia byť vždy v bezchybnom stave.
• Môžu sa pripájať výlučne len také prístroje, ktorých údaj o napátí na typovom štítku je zhodný s výstupným napátím tohto elektrického generátora.
• Nikdy nepripájajte elektrický generátor na elek-trickú sieť (do elektrickej zásuvky).
• Dížky prívodných káblov k spotrebičom musia byť pokial' možné čo najkratšie.
• Znečistený údržbový materiál a prevádzkové látky odovzdať v zbernom mieste určenom pre tento druh odpadu.
• Obalový materiál, kovy a plasty odovzdat'k recy-klácii.

SK

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-5)

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich časti sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokial' možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Prístroj je vhodný pre všetky druhy použitia, kde je potrebná prevádzka na 230 V \~. Bezpodmienečne dbajte na obmedzenia v dodatočných bezpečnostných pokynoch. Účel generátora je pohon elektrických nástrojov a zásobovanie elektrickým průdom zdrojov svetla. Pri domácich spotrebičoch prosím skontrolujte vhodnosť pre použitie v prislušných údajoch výrobcu. V prípade pochybností kontaktujte autorizovaného predajcu.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ / obslu-hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude použivať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Generátor......synchrónny

Druh ochrany: IP 23M

Trvalý výkon P _nom. (S1): ...... 2600 W/230 V\~

Maximálny výkon P _max . (S2 5 min): 2800 W/230 V\~

Nominálne napätie U _nom. : 2 x 230 V\~/

Nominálny prúd I _nom : 11,3 A (230V\~)

Frekvencia F_ncm : 50 Hz

Prevedenie hnací motor:

4 takt chladený vzduchom

Druh prevádzky S1 (trvalá prevádzka)

Prístroj môže byť trvalo prevádzkovaný s uvedeným výkonom.

Druh prevádzky S2 (krátkodobá prevádzka)

Prístroj môže byť krátkodobo prevádzkovaný s uvedeným výkonom (5 minút). Potom sa musí prístroj po určitú dobu uviesť do stavu pokoja, aby sa príliš neprehrial (5 minút).

5. Pred uvedením do prevádzky

5.1 Montáž

• Namontujte podstavcovú nohu, kolesá a posuvné držadlo tak, ako to je znázornené na obrázkoch 6-9.
• Všetky diely namontujte ešte predtým, než naplníte palivo a olej, aby ste zabránili úniku tekutín.
• Pri montáži kolies najskôr nasuňte os kolies cez držiaky na spodnej strane elektrického generátora a namontujte kolesá tak, ako to je znázornené na obr. 7.

• Elektrické prípojky ako aj pripojené prístroje musia byť vždy v bezchybnom stave.
• Môžu sa pripájať výlučne len také prístroje, ktorých údaj o napátí na typovom štítku je zhodný s výstupným napátím tohto elektrického generátora.
  Nikdy nepripájajte elektrický generátor na elek-trickú sieť (do elektrickej zásuvky).
• Dížky prívodných káblov k spotrebičom musia byť pokial’ možné čo najkratšie.

5.3 Ochrana životného prostredia

Na odvádzanie statického náboja je prípustné uzemniť kryt prístroja. K tomu zapojte jeden kábel na jednej strane na uzemňovacie pripojenie generátera (obr. 3/4) a na druhej strane ho spojte s externou kostrou (napr. tyčovým uzemňovačom).

Pozor! Pri prvom uvedení do prevádzky musí byt naplnený motorový olej a palivo.

• Skontrolovať stav paliva, eventuálne ho doplnit
  • Postarať sa o dostatočné vetranie prístroja
• Presvedčite sa o tom, že je kábel zapaľovania správne umiestnený na zapaľovacích sviečkach
• Posúd'tevhodnosť bezprostredného okolia elektrického generátora
• Odpojit eventuálne pripojený elektrický prístroj od elektrického generátora

6. Obsluha

Pozor! Pri prvom uvedení do prevádzky musí byt naplnený motorový olej a palivo.

• Skontrolovať stav paliva, eventuálne ho doplnit
  • Postarať sa o dostatočné vetranie prístroja
• Presvedčite sa o tom, že je kábel zapal'ovania správne umiestnený na zapal'ovacích sviečkach
• Posúd'te vhodnosť bezprostredného okolia elektrického generátora
• Odpojit eventuálne pripojený elektrický prístroj od elektrického generátora

6.1 Štartovanie motora

• Otvorit benzínový ventil (13); otočit za týmto účelom ventil smerom nadol.
• Vypínač zap/vyp (10) uviesť do polohy zapnutia „ON“.
• Páčku sýtiča (11) uviesť do polohy I ∅ I.
• Naštartovat motor pomocou reverzného štartéra (12), za týmto účelom silne potiahnuť za rukovat. Ak motor nenaštartuje, znovu zatiahnuť za rukovat.
• Páčku sýtiča (11) po naštartovaní motora opät posunút naspät.

Pozor! Štartovacie lanko vytiahnuť vždy po- maly až po prvý odpor a až potom lanko rýchlo vytiahnuť von. Po uskutočnenom naštartovaní nenechajte lanko, aby sa samo vymrštilo späť.

SK

Pozor!

Pri štartovaní pomocou reverzného štartéra môže náhlym spätným nárazom, spôsobeným rozbie-hajúcim sa motorom, dôjsť k poraneniam ruky. Pri štartovaní motora noste ochranné rukavice.

6.2 Zaťaženie elektrického generátora

- Pripojit' príslušné prevádzkované prístroje na 230 V\~ zásuvky (3).

Pozor: Tieto zásuvky smú byť zaťažené dlhodobo (S1) s 2600 W a krátkodobo (S2) po dobu max. 5 minút s 2800 W alebo po dobu max. 2 minút (pri studenom motore) s 3100 W.

• Elektrický generátor je vhodný len pre prístroje so striedavým napätím 230 V\~.
• Generátornenapájať na elektrickú sieť v domácnosti, pretože sa tým môže spôsobit poškodenie generátora alebo iných elektrických prístrojov v domácnosti.

Upozornenie: Niektoré elektrické prístroje (motorové priamočiare pilky, vrtačky atd.) môžu mať vyššiu spotrebu elektrického prúdu, ked' sa používajú v sťažených podmienkach. Niektoré elektrické prístroje (napr. TV prístroje, počítače, ...) by sa nemali napájať na generátor. Informujte sa v prípade pochybností u výrobcu prístroja.

6.3 Ochrana proti preťaženiu

Elektrický generátor je vybavený ochranou proti preťaženiu. Táto ochrana vypína príslušné zásuvky pri preťažení.

Pozor! V prípade, že dôjde k takému prípadu vypnutia ochrany, redukujte elektrický výkon, ktorý odoberáte z elektrického generátora alebo odstránte defektné pripojené prístroje.

Pozor! Chybné záťažové vypínače sa môžu vymení’ iba za konštrukčne rovnaké záťažové vypínače s rovnakými výkonnostnými údajmi. Obrátte sa v takom prípade na Váš zákaznícky servis.

6.4 Vypnutie motora

• Elektrický generátor nechat' bežat' krátko bez zaťaženia, predtým než bude vypnutý, aby sa mohol agregát „dochladit“.
• Vypínač zap/vyp (obr. 1/pol. 10) uviest s klúčom do polohy vypnutia „OFF“.
  • Zatvorit benzínový ventil.

7. Čistenie, údržba, skladovanie a objednávanie náhradných dielov

Pred akýmikoľvek čistiacimi a údržbovými práca- mi vypnite motor od sviečky a odpojte koncovku zapaľovacej sviečky.

Upozornenie! Bezodkladne odstavte prístroj a obráťte sa na Vašu servisnú stanicu:

• Pri neobvyklých vibráciách alebo zvukoch prístroja;
• Ak sa zdá, že je motor preťažený alebo má chybné zapal’ovanie;

7.1 Čistenie

• Udržujte ochranné zariadenia, vzduchové otvory a ebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili spravidla vždy po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky aostriedky alebo riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

Dodržiavajte k tomu tiež servisné informácie.

• Vzduchový filter pravidelne čistit, ak je potrebné vymenit.
• Otvorte obidve svorky (obr. 11/A) a vyberte kryt vzduchového filtra (obr. 11/B).
  • Odobertefiltračné prvky (obr. 12/C).
• Na čistenie elementov sa nesmú používať žiadne ostré čistiace prostriedky ani benzín.
• Filtračné elementy vyčistiť vyklepaním na plochom povrchu. Pri silnom znečistení umyte v mydlovom roztoku, nakoniec vypláchnite čistou vodou a nechajte vysušiť na vzduchu.
• Opätovná montáž sa uskutoční v opačnom poradí.

7.3 Zapal'ovacia sviečka

Skontrolujte znečistenie zapal'ovacej sviečky po prvý krát po 10 prevádzkových hodinách a vyčistite ju v prípade potreby medenou drôtenou kefkou. Potom čistite zapal'ovacie sviečky každých 50 prevádzkových hodín.

• Odoberte koncovku zapaľovacej sviečky otočným pohybom.
• Odoberte zapal'ovaciu sviečku (obr. 13/D) pomocou pri-loženého sviečkového kl'úča.

SK

- Opätovná montáž sa uskutoční v opačnom poradí.

Výmena motorového oleja by sa mala uskutočnit pri prevádzkovej teplote motora.

• Agregát elektrického generátora postavit l'ahko naklonený na vhodnej podložke oproti olejovej vypúšťacej skrutke.
  • Otvorit' olejovú plniacu skrutku.
• Otvorit' olejovú vypúšťaciu skrutku a vypustit' teplý motorový olej do zachytávacej nádoby.
• Po vypustení starého oleja zatvorit' olejovú vypúšťaciu skrutku a elektrický generátor znovu postavit' rovno.
• Naplnit motorový olej až po hornú značku olejovej mierky.
• Pozor: Na skontrolovanie stavu oleja neskrutkovať olejovú mierku ale ju len zasunút na doraz po závit.
• Starý olej musí byť odstránený podľa predpisov.

7.5 Vypínacia automatika pri nedostatku oleja Vypínacia automatika pri nedostatku oleja sa zapne, ak sa nachádza príliš málo motorového oleja. V tomto prípade sa motor nedá naštartovať alebo sa po krátkom čase automaticky odstaví. Naštartovanie je možné až po doplnení motorového oleja.

7.6 Údržba

- Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.

7.7 Skladovanie

• Nechajte stroj vychladnút (cca 5 minút).
  • Vyčistite vonkajší kryt stroja.
• Skladujte stroj na chladnom, suchom mieste, mimo dosahu zápalných zdrojov a horľavých materiálov.

7.8 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typprístroja
  • Výrobnéčíslo prístroja
  • Identifikačné číslo prístroja
  • Číslo potrebného náhradného dielu
  Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokial Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

9. Preprava

• Na prepravu používajte rukovat' a presúvajte pomocou nej elektrický generátor.
• Prístroj prepravujte len pomocou prepravnej rukoväte.
• Chráněte prístroj pred neočakávanými údermi resp. vibráciami.

10. Odstraňovanie porúch

Porucha Pričina Opatrenie
Motorsanedá naštartovať	Je aktivovaná vypínacia automatika pri nedostatku olejaZapaľovacia sviečka je zanesenáŽiadne palivo	Skontrolovať stav oleja, doplniť moto- rový olejVyčistiť zapaľovaciu sviečku, resp. vymeniť. Odstup elektród 0,6 mmDoplniť palivo / nechat skontrolovať benzínový ventil
Generátor má priliš nízke alebo nemá žiadne napätie	Regulátor alebo kondenzátor je defektnýNadprúdový ochranný spínač bol aktivovanýVzduchový filter je znečistený	Vyhľadať odborný servisStlačiť spínač a znížiť odber prúduVyčistiť filter alebo ho vymeniť

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Majitel' elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii pristroja v prípade vzdania sa jeho vlastníctva. Starý pristroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu*	sviečka, vzduchový filter, benzínový filter
Spotrebný materiál / spotrebné diely*
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
• Aké chybné funkcie podl'a Vás prístroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieřové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

• Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

• Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

• Doba záruky je 60 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

• Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového pristroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

HU

Veszély!
