Mark	Herkules
Mudel	HSE 3500/E5
Toote tüüp	Sünkroonne voolugeneraator
Pidev võimsus (S1)	2600 W / 230 V~
Maksimaalne võimsus (S2 5 min)	2800 W / 230 V~
Nimipinge	2 x 230 V~
Nimivool	11,3 A
Sagedus	50 Hz
Mootori tüüp	4-taktiline õhkjahutusega, 208 cm³
Mootori max võimsus	4,1 kW / 5,6 hj
Kütus	Tavaline pliivaba bensiin (E10)
Kütusepaagi maht	15 liitrit
Kulu 2/3 koormusel	u. 1,4 l/h
Mootoriõli	u. 0,6 liitrit
Kaal	42 kg
Helirõhutase	74,1 dB(A)
Helivõimsuse tase	96 dB(A)
Kaitseaste	IP 23M
Elektrilised pistikupesad	2 x 230 V~
Ohutusseade	Automaatne seiskamine õlipuuduse korral, ülekoormuskaitse
Süüteküünal	LGF7RTC
Komplektis olevad osad	Rattad, juhtraud, tugijalg

Korduma kippuvad küsimused - HSE 3500/E5 Herkules

Millist kütust kasutada Herkules HSE 3500/E5 generaatoris?

Kasutage tavalist pliivaba bensiini (E10).

Millist mootoriõli soovitatakse ja millises koguses?

Mootoriõli peab olema 4-taktilistele mootoritele sobiva kvaliteediga. Maht on umbes 0,6 liitrit. Kontrollige taset mõõtevardaga ilma sisse kruvimata.

Kuidas generaatorit käivitada?

Avage kütusekraan, lülitage lüliti asendisse ON, aktiveerige õhuklapi hoob (asend I), seejärel tõmmake tugevalt tagasikäivitatavast starterist. Pärast käivitamist lükake õhuklapp tagasi.

Milline on maksimaalne võimsus, mida saan pidevalt kasutada?

Pidev võimsus (S1) on 2600 W. Võite kasutada kuni 2800 W 5 minuti jooksul (S2).

Kas ma saan generaatori ühendada koduse elektrivõrguga?

Ei, generaatorit on rangelt keelatud ühendada koduse pistikupesaga. See võib kahjustada generaatorit ja teisi seadmeid.

Kas generaatoril on õlipuuduse kaitse?

Jah, õlipuuduse ohutusseade peatab mootori automaatselt, kui tase on liiga madal. Täitke õli enne uuesti käivitamist.

Kui sageli pean õli vahetama?

Õlivahetus tuleb teha, kui mootor on kuum, pärast esimesi 10 töötundi ja seejärel iga 50 töötunni järel. Kasutage vastuvõtualust ja utiliseerige kasutatud õli nõuetekohaselt.

Kuidas puhastada õhufiltrit?

Eemaldage õhufiltri kate, võtke filterelement välja ja koputage seda tasasele pinnale. Kui see on väga määrdunud, peske seda seebiveega, loputage ja kuivatage enne tagasipanekut.

Mida teha, kui generaator ei tooda pinget?

Kontrollige esmalt, et ülekoormuskaitse pole rakendunud. Kui on, vajutage lülitit ja vähendage koormust. Kui probleem püsib, võib regulaator või kondensaator olla vigane, konsulteerige spetsialistiga.

Kuidas hooldada süüteküünalt?

Kontrollige süüteküünalt pärast 10 töötundi, puhastage seda vasktraatharjaga. Iga 50 tunni järel kontrollige elektroodide vahet (0,6 mm) ja vajadusel vahetage. Kasutage kaasasolevat süüteküünla võtit.

KASUTUSJUHEND HSE 3500/E5 Herkules

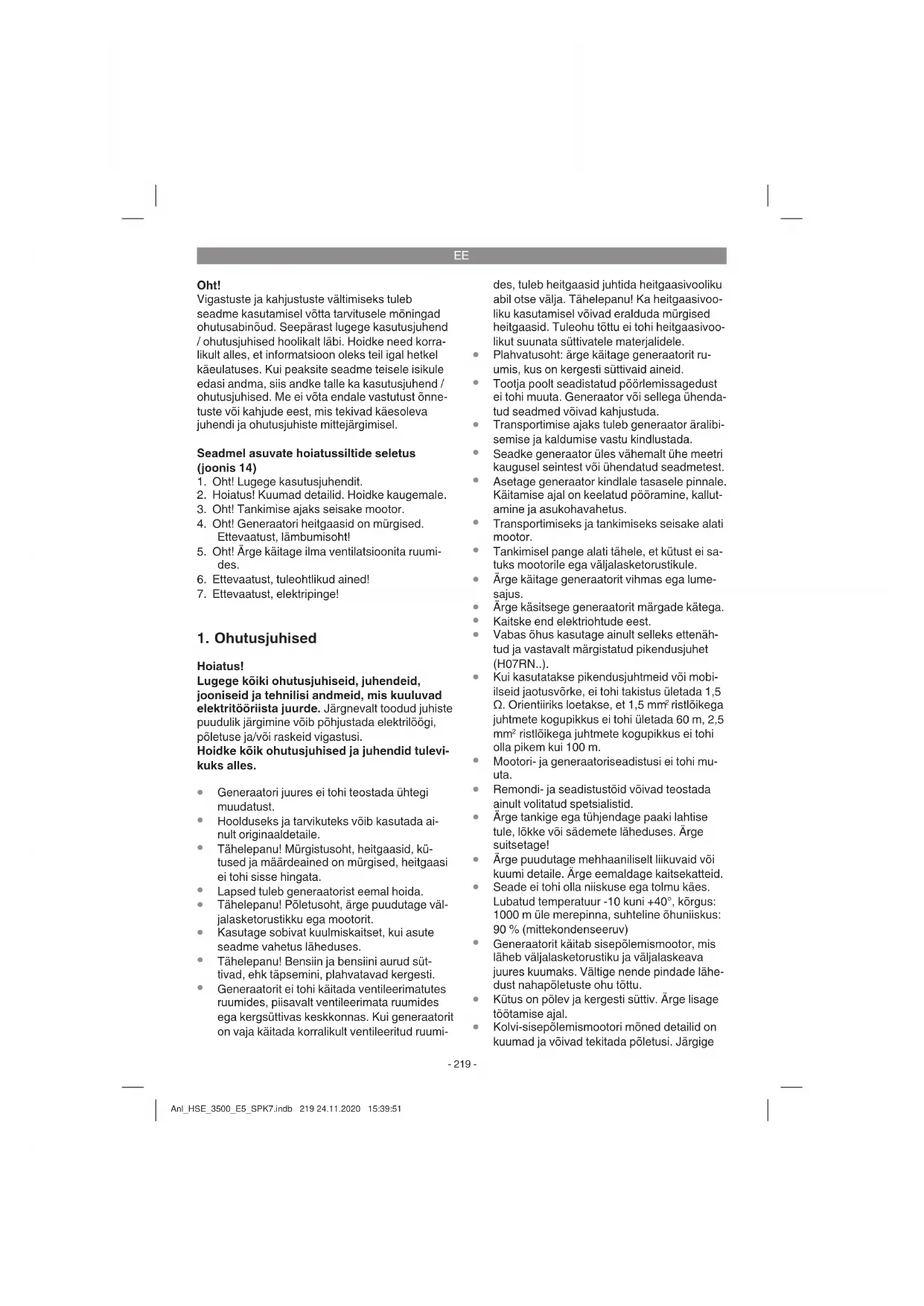

EE Originaalkasutusjuhend Generaator

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Seadmel asuvate hoiatussiltide seletus (joonis 14)

1. Oht! Lugege kasutusjuhendit.
2. Hoiatus! Kuumad detailid. Hoidke kaugemale.
3. Oht! Tankimise ajaks seisake mootor.
4. Oht! Generaatori heitgaasid on mürgised. Ettevaatust, lämbumisoht!
5. Oht! Ärge käitage ilma ventilatsioonita ruumides.
6. Ettevaatust, tuleohtlikud ained!
7. Ettevaatust, elektripinge!

1. Ohutusjuhised

Hoiatus!

Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke köik ohutusjuhised ja juhendid tulevikuks alles.

• Generaatori juures ei tohi teostada ühtegi muudatust.
• Hoolduseks ja tarvikuteks võib kasutada ainult originaaldetaile.
• Tähelepanu! Mürgistusoht, heitgaasid, kütused ja määrdeained on mürgised, heitgaasi ei tohi sisse hingata.
  • Lapsed tuleb generaatorist eemal hoida.
• Tähelepanu! Põletusoht, ärge puudutage väljalasketorustikku ega mootorit.
• Kasutage sobivat kuulmiskaitset, kui asute seadme vahetus läheduses.
  Tähelepanu! Bensiin ja bensiini aurud süt- tivad, ehk täpsemini, plahvatavad kergesti.
• Generaatorit ei tohi käitada ventileerimatutes ruumides, piisavalt ventileerimata ruumides ega kergsüttivas keskkonnas. Kui generaatorit on vaja käitada korralikult ventileeritud ruumi-

des, tuleb heitgaasid juhtida heitgaasivooliku abil otse välja. Tähelepanu! Ka heitgaasivooliku kasutamisel võivad eralduda mürgised heitgaasid. Tuleohu tõttu ei tohi heitgaasivoolikut suunata süttivatele materjalidele.
- Plahvatusoht: ärge käitage generaatorit ruumis, kus on kergesti süttivaid aineid.
- Tootja poolt seadistatud pöörlemissagedust ei tohi muuta. Generaator või sellega ühenda- tud seadmed võivad kahjustuda.
- Transportimise ajaks tuleb generaator äralibi-semise ja kaldumise vastu kindlustada.
- Seadke generaator üles vähemalt ühe meetri kaugusel seintest või ühendatud seadmetest.
- Asetage generaator kindlale tasasele pinnale. Käitamise ajal on keelatud pööramine, kallutamine ja asukohavahetus.
- Transportimiseks ja tankimiseks seisake alati mootor.
- Tankimisel pange alati tähele, et kütust ei sa-tuks mootorile ega väljalasketorustikule.
- Ärge käitage generaatorit vihmas ega lume-sajus.
- Ärge käsitsege generaatorit märgade kätega.
• Kaitske end elektriohtude eest.
- Vabas öhus kasutage ainult selleks ettenäh-tud ja vastavalt märgistatud pikendusjuhet (H07RN..).
- Kui kasutatakse pikendusjuhtmeid või mobilseid jaotusvõrke, ei tohi takistus ületada 1,5 Ω. Orientiiriks loetakse, et 1,5 mm² ristlõikega juhtmete kogupikkus ei tohi ületada 60 m, 2,5 mm² ristlõikega juhtmete kogupikkus ei tohi olla pikem kui 100 m.
- Mootori- ja generaatoriseadistusi ei tohi muuta.
- Remondi- ja seadistustöid võivad teostada ainult volitatud spetsialistid.
- Ärge tankige ega tühjendage paaki lahtise tule, lökke või sädemete läheduses. Ärge suitsetage!
- Ärge puudutage mehhaaniliselt liikuvaid või kuumi detaile. Ärge eemaldage kaitsekatteid.
Seade ei tohi olla niiskuse ega tolmu käes. Lubatud temperatuur -10 kuni +40°, körgus: 1000 m üle merepinna, suhteline öhuniiskus: 90 % (mittekondenseeruv)
- Generaatorit käitab sisepõlemismootor, mis läheb väljalasketorustiku ja väljalaskeava juures kuumaks. Vältige nende pindade lähedust nahapõletuste ohu tõttu.
- Kütus on põlev ja kergesti süttiv. Ärge lisage töötamise ajal.
- Kolvi-sisepõlemismootori mõned detailid on kuumad ja võivad tekitada põletusi. Järgige

EE

ohutusjuhiseid generaatoril.
- Kui see on paigaldatud ventileeritud ruumidesse, tuleb kinni pidada täiendavatest tuleja plahvatuskaitse nõuetest.
- Enne kasutamist peaksite generaatorit ja selle elektrilist aparatuuri (kaasa arvatud elek-trijuhtmed ja pistikühendused) kontrollima, et veenduda defektide puudumises.
- Generaatorit ei tohi ühendada teiste vooluallikatega,nagu näiteks energiaettevõtte vooluvarustus. Erakorralistel juhtudel, kus on ette nähtud varuühendus olemasolevate elektrisüsteemidega, tohib seda teostada ainult kvalifitseeritud elektrik, kes võtab arvesse erinevusi käitatava varustuse, mis kasutab avalikku vooluvõrku, ja generaatori töötamise vahel. Standardi ISO 8528 selle osa kohaselt tuleb erinevused kasutusjuhendis ära märkida.
- Körge mehaanilise koormamise korral tuleb kasutada ainult elastseid kummivoolikuid (IEC 60245-4 järgi) või samaväärset varustust.
- Hoiatus! Pidage kinni elektriohutuse eeskirja-dest, mis kehtivad asukohas, kus generaato-reid kasutatakse.
- Hoiatus! Võtke arvesse nõudeid ja ettevaatusabinõusid rajatise uuesti vooluga varustamise korral generaatori abil sõltuvalt selle seadme kaitseabinõudest ja kohaldatavatest direktiividest.
- Generaatoreid tuleb kasutada ainult kuni nende nimivõimsuseni ümbritsevatel tava- tingimustel. Kui generaatorit kasutatakse neil tingimustel, mis ei vasta standardi ISO 8528-8 normtingimustele ja kui mootori või generaatori jahutamine on takistatud, nt kits- endustega piirkondades töötamise tulemusena, on vaja võimsust vähendada. Tuleb anda informatsiooni, et kasutajat teavitada nõutud võimsuse vähendamisest körgemate temperatuuride, paigalduskõrguse ja õhuniiskuse tulemusel võrreldes normtingimustega.
- Tehnilistes andmetes mürataseme (LWA) ja helirõhu taseme (LWM) all toodud väärtused näitavad emissioonitaset ega pruugi ilmtingimata olla töötasemeks. Kuigi emissiooni- ja immissioonitaseme vahel on seos, ei saa seda usaldusväärselt üle võtta vajalike täiendavate ettevaatusabinõude määramiseks. Töötamise tegelikku immissioonitaset möju-tavateks teguriteks on töökoha iseärasused, teised müraallikad, jne, nt masinate ja teiste toimuvate protsesside arv ning ajavahemik, mil kasutaja müra sees on. Samuti võib lu-

batud immissioonitase riigiti erineda. Sellest hoolimata pakub käesolev informatsioon masina käitajale võimaluse riske ja ohte paremini hinnata.
- Ärge kasutage elektrilisi töövahendeid (ka pikendusjuhtmeid ega pistikühendusi), mis on defektsed.
- Elektrijuhtmed ja ühendatud seadmed peavad olema laitmatus seisukorras.
- Võib ühendada ainult selliseid seadmeid, mille pingeandmed vastavad generaatori väljundpingele.
- Ärge ühendage generaatorit vooluvörku (pis-tikupessa).
- Juhtme pikkus tarbijani peaks olema võimalikult lühike.
- Määrdunud hooldusmaterjal ja käitusained viige selleks ettenähtud kogumiskohta.
- Pakend, metall ja plastmass viige taaskasutusse.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1-5)

1. Paaginäidik
2. Paagikork
3. 2 x 230 V\~ pistikupesa
4. Maandusühendus
5. Turvalüliti 230 V
6. Voltmeeter
7. Ölitäitekork
8. Öli väljalaskekruvi
9. Ölita töötamise kaitse
10. Toitelüliti
11. Ōhuklapihoob
12. Tagasitõmbuva nööriga käivitusseadis
13. Bensiinikraan
14. Rattad
15. Rattatelg
16. Tugijalg
17. Juhtraua hoidik
18. Juhtraud
19. Kruvid M8x40
20. Kruvid M8x16
    21a. Rataste alusseibid
    21b. Kinnitussplint
21. Mutrid M8
22. Süüteküünla võti
23. Ölilehter

EE

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on köik vajalikud osad. Juhul, kui möni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pårast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi löpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Originaalkasutusjuhend

3. Sihipärane kasutamine

Seade sobib rakendusteks, mis on ettenähtud 230 V vahelduvvooluallikast käitamiseks. Järgige kindlasti piiranguid ohutusjuhistes. Generaator on möeldud elektritööriistade käitamiseks ja valgusallikate vooluvarustuseks. Majapidamisseadmete sobivust kontrollige tootja andmete alusel. Kaht-luse korral küsige konkreetse seadme volitatud edasimüüjalt.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Generaator: ....sünkroon
Kaitseklass: IP23 M
Püsivõimsus P nimi (S1): ...... 2600 W/230 V\~
Maksimumvõimsus P max (S2 5 min): 2800 W/230 V\~
Nimipinge U nimi : 2 x 230 V\~
Nimivool Inimi : 11,3 A (230V\~)
Sagedus F_pimi : 50 Hz
Mootori tüüp: ....4-taktiline, ôhkjahutusega
Töömaht: 208 cm³
Maksimaalne võimsus: ......4,1 kW / 5,6 PS
Kütus: ......Bensiin (E10)
Paagi maht: 15 l
Mootoriõli: u 0,6 l
Kütusetarve 2/3 koormusel: ...... u 1,4 l/h
Kaal: 42 kg
Helirōhutase L nA : 74,1 dB(A)
Müratase L WA Hälbepiir K .. 96 dB (A)/2,07 dB(A)
Võimsustegur cos φ: 1
Võimsusklass: ......G1
Maks. temperatuur: 40°C
Maks. rakenduskõrgus (üNN): ...... 1000 m
Süüteküünal: LGF7RTC

Masinat võib käitada antud võimsusega pidevalt.

Masinat võib käitada antud võimsusega lühiajaliselt (5 min). Seejärel peab masin mõne aja seisma (5 min), et mitte lubamatult kuumeneda.

5. Enne kasutuselevõttu

5.1 Montaaž

• Paigaldage tugijalg, rattad ja juhtraud nii, nagu on kujutatud joonistel 6-9.
• Paigaldage enne kütuse ja öliga täitmist köik detailid, et vältida vedelike lekkimist.
• Rataste monteerimiseks lükake köigepealt rattatelg läbi generaatori alumisel küljel asuvate hoidikute ja paigaldage rattad nii, naguon kujutatud joonisel 7.

EE

5.2 Elektriohutus:

• Elektrijuhtmed ja ühendatud seadmed peavad olema laitmatus seisukorras.
• Võib ühendada ainult selliseid seadmeid, mille pingeandmed vastavad generaatori väljundpingele.
• Ärge ühendage generaatorit vooluvörku (pis-tikupessa).
• Juhtme pikkus tarbijani peaks olema võimalikult lühike.

5.3 Keskkonnakaitse

• Määrdunud hooldusmaterjal ja käitusained viige selleks ettenähtud kogumiskohta.
• Pakend, metall ja plastmass viige taaskasutusse.

5.4 Maandus

Staatiliste laengute ärajuhtimiseks on tarvis kor-puse maandust. Selleks ühendage juhtme üks ots generaatori maandusühendusega (joonis 3/4) ja teine eemalasuva maandusega (nt maandusvardaga).

6. Käitamine

Tähelepanu! Enne esimest kasutuselevõttu tuleb masinasse panna mootoriõli kütust.

• Kontrollige kütusetaset, vajadusel lisage kütust
  • Tagage seadmele piisav õhutus
• Kontrollige, kas süütejuhe on süüteküünla külge kinnitatud
• Kontrollige generaatori vahetut lähedust hoolikalt
• Vajadusel ühendage elektriseade generaatorist lahti.

6.1 Mootori käivitamine

• Avage bensiinikraan (13); selleks keerake kraani allapoole
Seadke toitelülti (10) asendisse „ON“
- Seadke õhuklapihoob (11) asendisse | ∅ |
- Käivitage mootor tagasitömbuva nööriga starteri (12) abil, selleks tugevasti käepidemest tömmates Kui mootor ei käivitu, tömmake veel kord käepidemest
- Pärast mootori käivitamist lükake öhuklapihoob (11) tagasi.

Tähelepanu!

Käsistarteri abil käivitamisel võib käivituva mootori põhjustatud järsu tagasilöögi tõttu saada käte vigastusi. Kandke käivitamisel kaitsekindaid.

6.2 Generaatori koormamine

- Ühendage käitatavad seadmed 230 V\~ pistikupesadesse (3)

Tähelepanu! Neid pistikupesi võib pidevalt (S1) koormata 2600 vatiga ja lühiajaliselt (S2) kuni 5 minutit 2800 vatiga või kuni 2 minutit (külma mootoriga) 3100 vatiga.

• Generaator sobib 230 V\~ vahelduvvooluseadmetele
• Ärge ühendage generaatorit majapidamise elektrivõrku, see võib põhjustada generaatori või teiste majas asuvate elektriseadmete kah- justusi.

Märkus: Mõnedel elektriseadmetel (tikksaed, puurmasinad jms) võib olla suurem voolutarve, kui neid kasutatakse raskemates tingimustes. Mõnesid elektriseadmeid (nt telerid, arvutid, ...) ei või generaatoriga käitada.

Kahtluse korral uurige seadme tootjalt järele.

6.3 Ülekoormuskaitse

Generaator on varustatud ülekoormuskaitsega. See lülitab vastavad pistikupesad ülekoormuse puhul välja.

Tähelepanu! Kui see peaks juhtuma, vähendage elektrivõimsust, mida generaatorilt tarbite, või eemaldage ühendatud defektsed seadmed.

Tähelepanu! Vigased ülekoormuslülitid võib asendada ainult samasuguste võimsusandmetega ja samasuguse ehitusega ülekoormuslülititega. Selleks põörduge klienditeenindusse.

6.4 Mootori seiskamine

• Enne generaatori seiskamist laske sel lühidalt ilma koormuseta töötada, et seade saaks maha jahtuda.
• Seadke toitelüliti (joonis 1/10) asendisse „OFF“
  • Sulgegebensiinikraan.

EE

7. Puhastus, hooldus, ladustamine ja varuosade tellimine

Pange enne iga puhastus- ja hooldustööd mootor seisma ja tömmake süüteküünlapistik süüteküünla küljest.

Märkus! seisake seade kohe ja pöörduge teenindustöökotta:

• ebatavalise vibratsiooni või müra korral
- kui mootor tundub olevat ülekoormatud või jätab vahele

7.1 Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet kohe pärast igat kasutuskorda.
• Puhastage seadet regulaarselt niiske rätiku ja vähese kogusega vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid, sest need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi sattuda vett.

7.2 Ôhufi Iter

Järgige lisaks ka hooldusinformatsiooni.

• Puhastage öhufiltrit regulaarselt, vajadusel vahetage
  Avage mõlemad klambrid (joonis 11/A) ja võtke õhufiltri kaas (joonis 11/B) ära
  • Võtke filterelemendid välja (joonis 12/C)
• Elementide puhastamiseks ei tohi kasutada tugevatoimelist puhastusvahendit ega bensii-ni.
• Puhastage elemendid tasasel pinnal koputamisega. Tugeva määrdumuse korral peske seebiveega ja loputage seejärel puhta veega ning laske öhu käes kuivada.
  • Kokkupanek toimub vastupidises järjekorras.

7.3 Süütekünal

Kontrollige esimest korda süüteküünla määrdumust pärast 10 töötundi ja puhastage seda vajadusel vasktraatharjaga. Seejärel hooldage süüteküünalt iga 50 töötunni tagant.

• Tömmake süüteküünla pistik keerates välja.
Võtke süüteküünal (joonis 13/D) kaasasoleva süüteküünlavõtmega ära.
• Kokkupanek toimub vastupidises järjekorras.

7.4 Ölivahetus, ölitaseme kontrollimine (enne iga kasutamist)

Mootoriõli tuleb vahetada töösooja mootoriga.

• Asetage generaator sobivale aluspinnale kergelt öli väljalaskekruvi suunas kaldu.
  • Avageõlitäitekork
• Avage öli väljalaskekruvi ja laske soe mootoriöli spetsiaalsesse anumasse.
• Pärast vanaöli väljavoolamist sulgege öli väljalaskekruvi ja seadke generaator jälle ta-sasele pinnale.

- Valage mootoriöli sisse kuni ölimöötevarda ülemise märgini.

- Tähelepanu! Ölitaseme kontrollimiseks ärge keerake ölimöötevarrast kinni, vaid pistke ainult kuni keermeni sisse.

- Vanaõli tuleb nõuetekohaselt jäätmekäitlusse suunata.

7.5 Õlita töötamise kaitse

Ölita töötamise kaitse rakendub siis, kui mootoriöli on liiga vähe. Sel juhul ei saa mootorit käivitada, või seiskub see üsna kohe automaatselt. Käivitamine on võimalik alles pärast mootoriöli lisamist (vt p 7,4).

7.6 Hooldus

Seadme sees ei ole hooldust vajavaid osi.

7.7 Hoiustamine

Laske masinal maha jahtuda (umbes 5 minutit).
• Puhastage masina välimine korpus.
- Hoidke masinat jahedas kuivas kohas, eemal süüteallikatest ja süttivatest ainetest.

7.8 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

EE

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

9. Transportimine

• Kasutage transportimisel käepidet ja liigutage selle abil generaatorit.
• Transportige seadet ainult transpordikäepidemest hoides.
• Kaitske seadet juhuslike löökide või vibratsi- onide eest.

10. Rikete kõrvaldamine

Rike Võimalik põhjus Kõrvaldamine
Mootorit ei saa kä-ivitada	Õlita töötamise kaitse rakendubSüüteküünal on tahmunudkütust ei ole	Kontrollige ölitaset, lisage mootoriöliPuhastage või vahetage süüteküünal.Elektroodide vahe 0,6 mmLisage kütust / laske kütusekraani kontrollida
Generaatori pinge on väike või pinge puudub	Regulaatori või kondensaatori vigaÜlekoormuslüliti on rakendunudÕhufi Iter on määrdunud	Pöörduge volitatud müüja pooleVajutage lülitit ja vähendage tarbijaidPuhastage või vahetage fi Iter

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisnõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad*	süüteküünal, öhufilter, bensiinifilter
Kulumaterjal / Kuluosad*
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki-gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiijal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaa kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapiisavuse töttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Enesestmöistetavalt körvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV

Bīstami!
