Zīmols	Herkules
Modelis	HSE 3500/E5
Produkta veids	Sinhronais strāvas ģenerators
Nepārtrauktā jauda (S1)	2600 W / 230 V~
Maksimālā jauda (S2 5 min)	2800 W / 230 V~
Nominālais spriegums	2 x 230 V~
Nominālā strāva	11,3 A
Frekvence	50 Hz
Motora tips	4-taktu, ar gaisa dzesēšanu, 208 cm³
Motora maksimālā jauda	4,1 kW / 5,6 ZS
Degviela	Bezsvina parastais benzīns (E10)
Degvielas tvertnes tilpums	15 litri
Patēriņš pie 2/3 slodzes	apm. 1,4 l/h
Motoreļļa	apm. 0,6 litri
Svars	42 kg
Skaņas spiediena līmenis	74,1 dB(A)
Skaņas jaudas līmenis	96 dB(A)
Aizsardzības pakāpe	IP 23M
Elektriskās rozetes	2 x 230 V~
Drošības ierīce	Automātiska izslēgšana eļļas trūkuma gadījumā, pārslodzes aizsardzība
Aizdedzes svece	LGF7RTC
Iekļauts montāžā	Riteņi, stūre, atbalsta kāja

Bieži uzdotie jautājumi - HSE 3500/E5 Herkules

Kādu degvielu izmantot Herkules HSE 3500/E5 ģeneratoram?

Izmantojiet bezsvina parasto benzīnu (E10).

Kāda motoreļļa ir ieteicama un cik daudz?

Motoreļļai jābūt piemērotai 4-taktu motoriem. Tilpums ir aptuveni 0,6 litri. Pārbaudiet līmeni ar mērstieni, neieskrūvējot.

Kā iedarbināt ģeneratoru?

Atveriet degvielas krānu, ieslēdziet slēdzi ON, izmantojiet droseles sviru (pozīcija I), pēc tam enerģiski pavelciet atgriezenisku starteri. Pēc iedarbināšanas aizveriet droseli.

Kāda ir maksimālā jauda, ko var izmantot nepārtraukti?

Nepārtrauktā jauda (S1) ir 2600 W. Varat izmantot līdz 2800 W uz 5 minūtēm (S2).

Vai es varu pieslēgt ģeneratoru mājas elektrotīklam?

Nē, ir stingri aizliegts pieslēgt ģeneratoru mājas elektrības kontaktligzdai. Tas var sabojāt ģeneratoru un citas ierīces.

Vai ģeneratoram ir aizsardzība pret eļļas trūkumu?

Jā, drošības ierīce eļļas trūkuma gadījumā automātiski izslēdz motoru, ja līmenis ir pārāk zems. Pirms atkārtotas iedarbināšanas iepildiet eļļu.

Cik bieži jāmaina eļļa?

Eļļas maiņa jāveic, kad motors ir silts, pēc pirmajām 10 stundām, pēc tam ik pēc 50 darba stundām. Izmantojiet uztveršanas trauku un utilizējiet izlietoto eļļu atbilstoši.

Kā tīrīt gaisa filtru?

Noņemiet gaisa filtra vāku, izņemiet filtra elementu un uzsitiet to pret līdzenu virsmu. Ja tas ir ļoti netīrs, nomazgājiet to ziepju ūdenī, noskalojiet un nosusiniet pirms atkārtotas uzstādīšanas.

Ko darīt, ja ģenerators neražo spriegumu?

Vispirms pārbaudiet, vai pārslodzes aizsardzība nav aktivizēta. Ja tā, nospiediet slēdzi un samaziniet slodzi. Ja problēma turpinās, regulators vai kondensators var būt bojāts, konsultējieties ar speciālistu.

Kā apkopt aizdedzes sveci?

Pārbaudiet aizdedzes sveci pēc 10 darba stundām, notīriet to ar vara stiepļu suku. Ik pēc 50 stundām pārbaudiet elektrodu atstarpi (0,6 mm) un nepieciešamības gadījumā nomainiet. Izmantojiet komplektācijā iekļauto aizdedzes sveču atslēgu.

LIETOŠANAS INSTRUKCIJA HSE 3500/E5 Herkules

LV Originālā lietošanas instrukcija Elektroģenerators

LT Originali naudojimo instrukcija Elektros generatorius

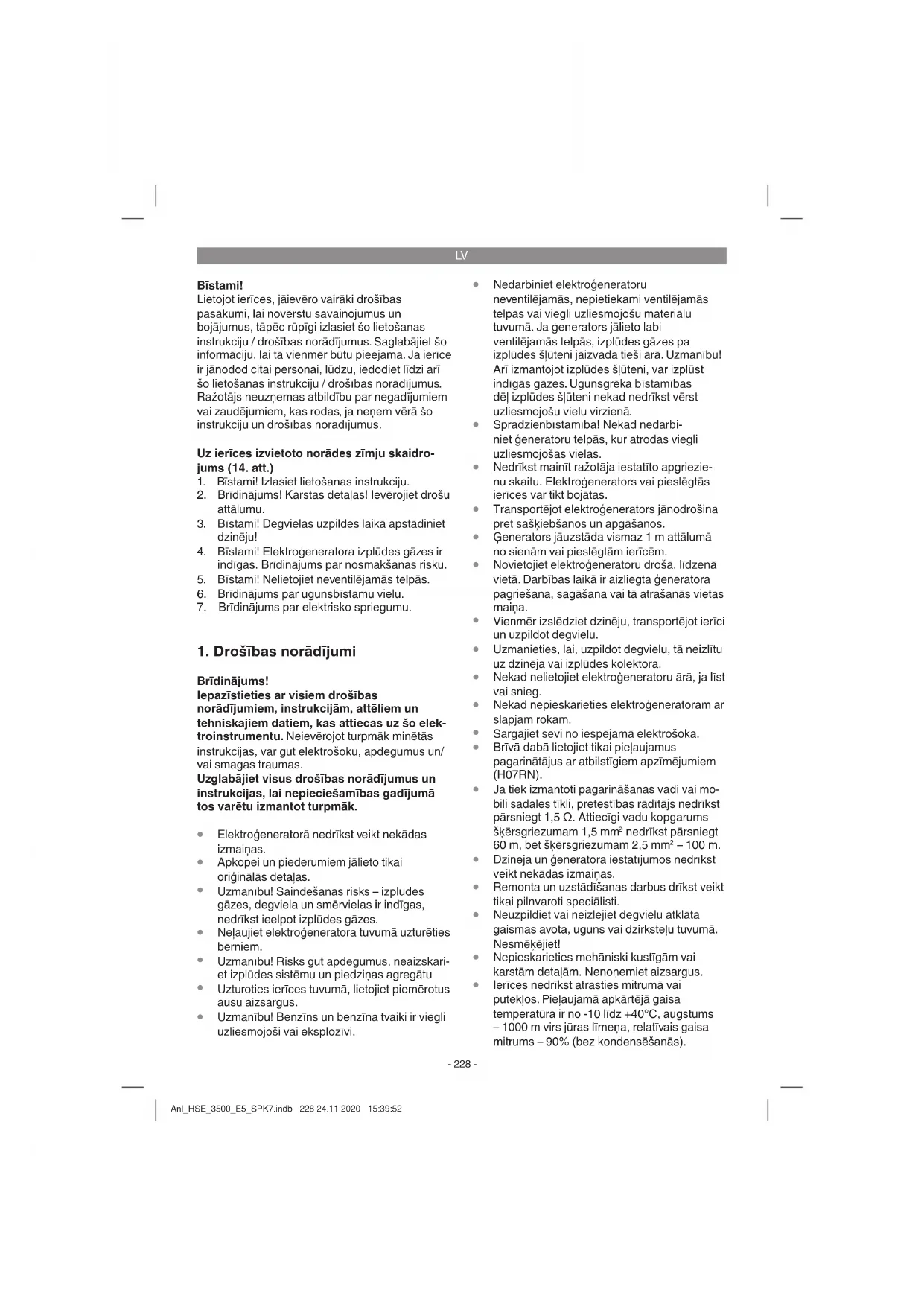

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

Uz ierīces izvietoto norādes zīmju skaidrojums (14. att.)

1. Bīstami! Izlasiet lietošanas instrukciju.
2. Brīdinājums! Karstas detaļas! Ievērojiet drošu attālumu.
3. Bīstami! Degvielas uzpildes laikā apstādiniet dzinēju!
4. Bīstami! Elektroģeneratora izplūdes gāzes ir indīgas. Brīdinājums par nosmakšanas risku.
5. Bīstami! Nelietojiet neventilējamās telpās.
6. Brīdinājums par ugunsbīstamu vielu.
7. Brīdinājums par elektrisko spriegumu.

1. Drošības norādījumi

Brīdinājums!

Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehniskajiem datiem, kas attiecas uz šo elektroinstrumentu. Neievērojot turpmāk minētās instrukcijas, var gūt elektrošoku, apdegumus un/vai smagas traumas.

Uzglabājiet visus drošības norādījumus un instrukcijas, lai nepieciešamības gadījumā tos varētu izmantot turpmāk.

• Elektroģeneratorā nedrīkst veikt nekādas izmaiņas.
• Apkopei un piederumiem jālieto tikai oriģinālās detaļas. Uzmanību! Saindēšanās risks – izplūdes gāzes, degviela un smērvielas ir indīgas, nedrīkst ieelpot izplūdes gāzes.
• Neļaujiet elektroģeneratora tuvumā uzturēties bērniem. Uzmanību! Risks gūt apdegumus, neaizskariet izplūdes sistēmu un piedziņas agregātu.
• Uzturoties ierīces tuvumā, lietojiet piemērotus ausu aizsargus.
• Uzmanību! Benzīns un benzīna tvaiki ir viegli uzliesmojoši vai eksplozīvi.
• Nedarbiniet elektroģeneratoru neventilējamās, nepietiekami ventilējamās telpās vai viegli uzliesmojošu materiālu tuvumā. Ja ģenerators jālieto labi ventilējamās telpās, izplūdes gāzes pa izplūdes šļūteni jāizvada tieši ārā. Uzmanību! Arī izmantojot izplūdes šļūteni, var izplūst indīgās gāzes. Ugunsgrēka bīstamības dēļ izplūdes šļūteni nekad nedrīkst vērst uzliesmojošu vielu virzienā.
• Sprādzienbīstamība! Nekad nedarbiniet ģeneratoru telpās, kur atrodas viegli uzliesmojošas vielas.
• Nedrīkst mainīt ražotāja iestatīto apgriezienu skaitu. Elektroģenerators vai pieslēgtās ierīces var tikt bojātas.
• Transportējot elektroģenerators jānodrošina pret sašķiebšanos un apgāšanos.
• Ģenerators jāuzstāda vismaz 1 m attālumā no sienām vai pieslēgtām ierīcēm.
• Novietojiet elektroģeneratoru drošā, līdzenā vietā. Darbības laikā ir aizliegta ģeneratora pagriešana, sagāšana vai tā atrašanās vietas maiņa.
• Vienmēr izslēdziet dzinēju, transportējot ierīci un uzpildot degvielu.
• Uzmanieties, lai, uzpildot degvielu, tā neizlītu uz dzinēja vai izplūdes kolektora.
• Nekad nelietojiet elektroģeneratoru ārā, ja līst vai snieg.
• Nekad nepieskarieties elektroģeneratoram ar slapjām rokām. Sargājiet sevi no iespējamā elektrošoka.
• Brīvā dabā lietojiet tikai pieļaujamus pagarinātājus ar atbilstīgiem apzīmējumiem (H07RN).
• Ja tiek izmantoti pagarināšanas vadi vai mobili sadales tīkli, pretestības rādītājs nedrīkst pārsniegt 1,5 Ω. Attiecīgi vadu kopgarums šķērsgriezumam 1,5 mm² nedrīkst pārsniegt 60 m, bet šķērsgriezumam 2,5 mm² – 100 m.
• Dzinēja un ģeneratora iestatījumos nedrīkst veikt nekādas izmaiņas.
• Remonta un uzstādīšanas darbus drīkst veikt tikai pilnvaroti speciālisti.
• Neuzpildiet vai neizlejiet degvielu atklāta gaismas avota, uguns vai dzirksteļu tuvumā. Nesmēķējiet!
• Nepieskarieties mehāniski kustīgām vai karstām detaļām. Nenoņemiet aizsargus.
• Ierīces nedrīkst atrasties mitrumā vai putekļos. Pieļaujamā apkārtējā gaisa temperatūra ir no -10 līdz +40°C, augstums – 1000 m virs jūras līmeņa, relatīvais gaisa mitrums – 90% (bez kondensēšanās).

• Ģeneratoru darbina iekšdedzes dzinējs, kas rada karstumu izplūdes kolektora (kontaktligzdai pretējā pusē) un izplūdes vietas apvidū. Izvairieties atrasties šo virsmu tuvumā, jo pastāv risks gūt ādas apdegumus.
• Degviela ir degoša un viegli uzliesmojoša viela. Neuzpildiet darbības laikā.
• Dažas virzuļa iekšdedzes dzinēja daļas ir karstas un var izraisīt apdegumus. Ir jāievēro brīdinājuma norādes uz elektroģeneratora.
• Ja tas ir uzstādīts ventilētās telpās, ir jāievēro papildu prasības aizsardzībai pret ugunsgrēku un sprādzienu.
• Pirms lietošanas elektroģenerators un tā elektriskais aprīkojums (tostarp vadi un spraudsavienojumi) ir jāpārbauda, lai pārliecinātos, ka nav neviena bojājuma.
• Elektrogeneratoru nedrīkst pieslēgt citiem strāvas avotiem, piemēram, elektroapgādes uzņēmumu elektroapgādei. Īpašos gadījumos, kur ir paredzēts rezerves savienojums ar esošām elektriskajām sistēmām, to drīkst izveidot tikai kvalificēts elektriķis, kurš ņem vērā atšķirības starp izmantoto aprīkojumu, kas lieto publisku strāvas tīklu, un elektrogeneratora darbību. Saskaņā ar šo ISO 8528 daļu atšķirības ir jānorāda lietošanas instrukcijā.
• Augstas mehāniskās slodzes dēļ ir jāizmanto tikai izturīgi gumijas šļūteņvadi (atbilstoši IEC 60245-4) vai līdzvērtīgs aprīkojums.
• Brīdinājums! Ievērojiet elektrodrošības noteikumus, kas ir spēkā elektroģeneratoru lietošanas vietā.
• Brīdinājums! Ievērojiet prasības un piesardzības pasākumus iekārtas elektroapgādē ar elektroģeneratoriem atkarībā no šīs iekārtas aizsardzības pasākumiem un piemērojamām direktīvām.
• Elektroģeneratori jāizmanto tikai līdz to nominālajai jaudai pie nominālajiem vides nosacījumiem. Ja elektroģeneratora lietošana notiek ar nosacījumiem, kuri neatbilst iegādes nosacījumiem atbilstoši ISO 8528-8, un ja ir traucēta motora vai ģeneratora atdzišana, piemēram, darbības ierobežotās zonās rezultātā, ir jāsamazina jauda. Ir jānodrošina informācija, lai informētu lietotāju par nepieciešamo jaudas samazinājumu augstas temperatūras, montāžas augstuma un gaisa mitruma dēļ salīdzinājumā ar iegādes nosacījumiem.
• Attiecībā uz tehniskajiem rādītājiem skaņas jaudas līmeņa (LWA) un skaņas spiediena līmeņa (LWM) norādītās vērtības attēlo emi-

sijas līmeni un automatiski nenozīmē drošu darba līmeni. Lai gan pastāv savstarpēja attiecība starp emisijas un iedarbības līmeņiem, tomēr nevar droši noteikt, vai papildu drošības pasākumi ir nepieciešami vai nav. Faktori, kas var ietekmēt attiecīgo iedarbības līmeni uz darbiniekiem, ir darba telpas īpatnības, citi trokšņu avoti, piemēram, iekārtu skaits un citi tuvumā notiekošie procesi, laika sprīdis, kurā operators uzturas troksnī, utt. Tāpat pieļaujamais iedarbības līmenis dažādās valstīs var atšķirties. Tomēr šī informācija ļauj ierīces operatoram labāk novērtēt riskus un apdraudējumus.

- Neizmantojiet bojātus elektriskus ekspluatācijas materiālus (arī pagarinātāju un spraudkontaktsavienojumus).

- Elektriskajām barošanas līnijām un pieslēgtajām ierīcēm jābūt nevainojamā stāvoklī.

- Drīkst pieslēgt tikai tādas ierīces, kuru norādītais spriegums sakrīt ar ģeneratora izejas spriegumu.

- Nekad nesavienojiet elektrogeneratoru ar elektrotīklu (kontaktligzdu).

- Līnijas garumam līdz patērētājam jābūt pēc iespējas īsam.

Netīros apkopes materiālus, degvielu un eļļu nododiet tām paredzētā savākšanas vietā.

- Iepakojuma materiālu, metālu un plastmasu nododiet pārstrādei.

2. Ierīces apraksts un piegādes komplekts

2.1 Ierīces apraksts (1.–5. att.)

1. Tvertnes līmeņa rādītājs
2. Tvertnes vāks
3. 2 x 230 V~ kontaktligzdas
4. Zemējuma pieslēgums
5. Drošības relejs, 230 V
6. Voltmetrs
7. Eļļas iepildes vietas aizgrieznis
8. Eļļas noteces vietas aizgrieznis
9. Aizsardzība pret eļļas trūkumu
10. Ieslēgšanas/izslēgšanas slēdzis
11. Gaisa aizvara piedziņas svira
12. Reversās palaišanas ierīce
13. Benzīna krāns
14. Riteņi
15. Riteņu ass
16. Balsta kāja
17. Roktura turētājs

LV

1. Rokturis
2. Skrūves M8 x 40
3. Skrūves M8 x 16, 21a. Paplāksnes riteņiem, 21b. Drošības šķelttapa
4. Uzgriežņi M8
5. Aizdedzes sveces atslēga
6. Eļļas uzpildes piltuve

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir). Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termiņa beigām.

Bīstami!

Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Ierīce ir piemērota visu veidu lietošanai, kas paredz ekspluatāciju no 230 V\~ maiņstrāvas avota. Noteikti jāņem vērā drošības norādījumos minētie ierobežojumi. Ģenerators ir paredzēts elektroinstrumentu ekspluatācijai un strāvas piegādei gaismas avotiem. Lietojot mājsaimniecības ierīces, pārbaudiet atbilstību ražotāja norādītajai informācijai. Šaubu gadījumā jautājiet ierīces pilnvarotajam tirdzniecības pārstāvim.

Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos

mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Ģenerators: .... sinhronais

Aizsardzības tips: IP23 M

Jauda ilglaicīgā darbības režīmā, P _nom (S1): 2600 W/230 V\~

Maksimālā jauda, P_maks . (S2 5 min.): 2800 W/230 V\~

Nominālais spriegums, U_nom : .....2 x 230 V\~ Nominālā strāva, I_nom : ..... 11,3 A (230V\~)

Frekvence, F_nom : 50 Hz

Dzinēja veids: četrtaktu, ar gaisa dzesēšanu

Darba tilpums: 208 cm³

Maks. jauda: 4,1 kW / 5,6 PS

Degviela: Benzīns (E10)

Degvielas tvertnes tilpums: 15 l

Motorella: apm. 0,6

Patēriņš, strādājot ar 2/3 slodzes: apm. 1,4 l/h

Svars: 42 kg

Skaņas spiediena līmenis L_pA: 74,1 dB(A)

Skaņas jaudas līmenis L_WA Kļūda K 96 dB (A)/2,07 dB(A)

Jaudas koeficients cos φ: 1

Jaudas klase: G1

Maks. temperatūra: 40°C

Maks. uzstādīšanas augstums (v. j. l.): 1000 m

Aizdedzes svece: ..... LGF7RTC

Darbības režīms S1 (ilglaicīga darbība)

Ierīci ilgstoši var izmantot ar norādīto jaudu.

Darbības režīms S2 (īslaicīga darbība)

Ierīci īslaicīgi var izmantot ar norādīto jaudu (5 min.). Pēc tam ierīcei kādu brīdi nav jādarbojas, lai novērstu nepieļaujamu sasilšanu (5 min.).

5. Darbības pirms lietošanas sākšanas

5.1 Montāža

• Uzstādiet balsta kāju, riteņus un rokturi, kā parādīts 6.-9. attēlā.
• Visas detaļas uzstādiet pirms degvielas un eļļas iepildes, lai izvairītos no šķidrumu izplūdes.
• Lai uzstādītu riteņus, vispirms izbīdiet riteņu asi caur turētājiem elektroģeneratora apakšā un uzstādiet riteņus, kā parādīts 7. attēlā.

5.2 Elektriskā drošība

• Elektriskajām barošanas līnijām un pieslēgtajām ierīcēm jābūt nevainojamā stāvoklī.
• Drīkst pieslēgt tikai tādas ierīces, kuru norādītais spriegums sakrīt ar ģeneratora izejas spriegumu.
• Nekad nesavienojiet elektroģeneratoru ar elektrotīklu (kontaktligzdu).
• Līnijas garumam līdz patērētājam jābūt pēc iespējas īsam.

5.3 Vides aizsardzība

• Netīros apkopes materiālus, degvielu un eļļu nododiet tām paredzētā savākšanas vietā.
• Iepakojuma materiālu, metālu un plastmasu nododiet pārstrādei.

5.4 Zemējums

Statisko lādiņu novadīšanai ir nepieciešams korpusa zemējums. Šim nolūkam pievienojiet kabeli vienā galā ģeneratora zemējuma pieslēgumam (3. att./4. poz.) un otrā galā ārējai masai (piem., stienveida zemējumam).

6. Lietošana

Uzmanību! Pirms lietošanas sākšanas ierīcē ir jāiepilda motoreļļa un degviela.

• Pārbaudiet degvielas līmeni, ja nepieciešams, papildiniet. • Gādājiet par ierīces pietiekamu ventilāciju.
• Pārliecinieties, ka aizdedzes vads ir nostiprināts pie aizdedzes sveces. • Novērtējiet elektroģeneratora tiešo apkārtni.
• Atvienojiet no ģeneratora, iespējams, pieslēgtu elektroierīci.

6.1 Dzinēja iedarbināšana

• Atveriet benzīna krānu (13), pagriežot to uz leju.
• Ieslēgšanas un izslēgšanas slēdzi (10) novietojiet pozīcijā “Ieslēgts” (“ON”). Gaisa vārsta piedziņas sviru (11) novietojiet pozīcijā “l ∅ l”.
• Iedarbiniet motoru ar reverso palaidēju (12), spēcīgi pavelkot aiz roktura. Ja motors neiedarbinās, vēlreiz pavelciet rokturi. Gaisa vārsta piedziņas sviru (11) pēc motora iedarbināšanas atkal atvirziet atpakaļ.

Uzmanību!

Iedarbinot reverso palaidēju, var notikt pēkšņs atsitiens, ko izraisa iedarbināmais motors, un tādējādi var savainot roku. Iedarbinot motoru, lietojiet aizsargcimdus.

6.2 Elektrogeneratora noslogošana

- Lietojamās ierīces pieslēdziet pie 230 V~kontaktligzdām (3).

Uzmanību! Šīs kontaktligzdas ilgstoši (S1) drīkst noslogot ar 2600 W un īslaicīgi (S2) maksimāli piecas minūtes ar 2800 W jaudu vai maksimāli divas minūtes (ja auksts motors) ar 3100 W jaudu.

• Elektriskais ģenerators ir piemērots 230 V maiņstrāvas ierīcēm.
• Nepieslēdziet ģeneratoru mājsaimniecības elektrotīklam, jo šādi var izraisīt ģeneratora vai citu mājas elektroierīču bojājumus.

Norāde: Dažām elektroierīcēm (elektriskajiem figūrzāģiem, urbjmašīnām utt.) var būt lielāks strāvas patēriņš, ja tās lieto smagākos apstākļos. Dažas elektroierīces (piem., televīzijas ierīces, datorus utt.) nedrīkst darbināt, izmantojot ģeneratoru.

Šaubu gadījumā jautājiet ierīces ražotājam.

6.3 Pārslodzes aizsardzība

Ģenerators ir aprīkots ar drošinātāju pret pārslodzi. Pārslodzes gadījumā tas atslēdz attiecīgās kontaktligzdas.

Uzmanību! Ja tas notiek, samaziniet no elektroģeneratora patērēto elektrisko jaudu vai atvienojiet pieslēgtās bojātās ierīces.

Uzmanību! Bojātus pārslodzes slēdžus drīkst nomainīt tikai ar analogiskas konstrukcijas pārslodzes slēdžiem ar analogiskiem darba raksturlielumiem. Šim nolūkam vērsieties attiecīgajā klientu apkalpošanas dienestā.

6.4 Motora noslāpēšana

• Pirms izslēgšanas ļaujiet elektrogeneratoram darboties bez slodzes, lai agregāts varētu „papildus atdzist”. Ieslēgšanas un izslēgšanas slēdzi (1. att., 10. poz.) novietojiet pozīcijā „Izslēgts” („OFF”). • Aizgrieziet benzīna krānu.

7. Tīrīšana, apkope, glabāšana un rezerves daļu pasūtīšana

Pirms jebkādu tīrīšanas un apkopes darbu veikšanas izslēdziet motoru un atvienojiet aizdedzes sveces kontaktuzgali no aizdedzes sveces.

Norādījums! Nekavējoties apstādiniet ierīci un vērsieties tehniskās apkalpošanas darbnīcā:

• neparastu vibrāciju vai trokšņu gadījumā;
• ja dzinējs šķiet pārslogots vai tam ir aizdedzes traucējumi.

7.1 Tīrīšana

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet netīrumus ar zema spiediena gaisu pneimatiskajā sistēmā.
• Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu sabojāt ierīces detaļas, kas izgatavotas no plastmasas. Nepieļaujiet ūdens iekļūšanu ierīces iekšpusē.

7.2 Gaisa filtrs

Ņemiet vērā arī ar to saistīto servisa informāciju.

• Regulāri tīriet gaisa filtru, nepieciešamības gadījumā nomainiet to.
• Atveriet abas skavas (11. att., A poz.) un noņemiet gaisa filtra vāku (11. att., B poz.)
• Izņemiet filtrēšanas elementus (12. att., C poz.).
• Elementu tīrīšanai nedrīkst izmantot kodīgus tīrīšanas līdzekļus vai benzīnu.
• Tīriet elementus, izdauzot uz līdzenas virsmas. Ja tie ir ļoti netīri, nomazgājiet ar ziepju sārmu, pēc tam izskalojiet ar tīru ūdeni un ļaujiet nožūt svaigā gaisā. • Montāža jāveic apgrieztā secībā.

7.3 Aizdedzes svece

Pirmoreiz aizdedzes sveci pārbaudiet pēc 10 darba stundām. Pārbaudiet, vai tā nav kļuvusi netīra, un, ja nepieciešams, notīriet ar vara stiepļu suku. Pēc tam aizdedzes sveces apkopi veiciet ik pēc 50 darba stundām.

• Ar rotācijas kustību noņemiet aizdedzes sveces kontaktuzgali.
• Noņemiet aizdedzes sveci (13. att., D poz.), izmantojot pievienoto aizdedzes sveces atslēgu. • Montāžu veiciet apgrieztā secībā.

7.4 Eļļas maiņa, eļļas līmeņa pārbaude (katru reizi pirms lietošanas)

Motoreļļa jāmaina, kad motors ir iesildīts.

• Novietojiet elektrogeneratoru uz piemērota paliktņa mazliet ieslīpi pret eļļas noteces vietas aizgriezni. • Atveriet eļļas iepildes vietas aizgriezni.
• Atveriet eļļas noteces vietas aizgriezni un nolejiet silto motoreļļu savākšanas tvertnē.
• Pēc atstrādātās eļļas izplūšanas aizgrieziet eļļas noteces vietas aizgriezni un atkal līdzeni novietojiet elektrogeneratoru.
• Iepildiet motoreļļu līdz eļļas mērstieņa augšējai atzīmei. Uzmanību! Lai pārbaudītu eļļas līmeni, eļļas mērstieni neieskrūvējiet, bet tikai ievietojiet to līdz vītnei. • Atstrādātā eļļa atbilstīgi jāutilizē.

7.5 Eļļas atslēgšanas automātika

Eļļas atslēgšanas automātika nostrādā, ja motoreļļas daudzums nav pietiekams. Šajā gadījumā nav iespējams iedarbināt motoru vai arī tas pēc īsa brīža automātiski izslēdzas. Motora iedarbināšana ir iespējama tikai pēc motoreļļas iepildes (sk. 7.4. punktu).

7.6 Apkope

- Ierīces iekšpusē nav nevienas detaļas, kurai būtu nepieciešama apkope.

7.7 Uzglabāšana

• Ļaujiet ierīcei atdzist (apm. 5 minūtes). • Notīriet ierīces ārējo korpusu. • Uzglabājiet ierīci vēsā, sausā vietā. Neglabājiet to viegli uzliesmojošu un degošu vielu tuvumā.

7.8 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• • ierīces tips; • ierīces preces numurs; • ierīces identifikācijas numurs;
• • nepieciešamās rezerves daļas numurs.

Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

8. Utilizācija un otrreizējā izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

9. Transportēšana

• Transportēšanai izmantojiet rokturi un pārvietojiet elektroģeneratoru, izmantojot to.
• Transportējiet ierīci tikai aiz transportēšanas roktura.
• Aizsargājiet ierīci pret negaidītiem triecieniem vai vibrācijām.

10. Traucējumu novēršana

Traucējums	lespējamais cēlonis	Novēršana
Dzinēju nevar iedarbināt.	Iedarbojas eīlas atslēgšanas automātika.Apdegusi aizdedzes sveces izolācija.Nav degvielas.	Pārbaudiet eīlas līmeni, iepildiet motorelļu.Iztīriet vai nomainiet aizdedzes sveci.Elektrodu atstatums 0,6 mm.Papildiniet degvielu/uzticiet veikt benzīna krāna pārbaudi.
Generatoram ir par maz sprieguma vai tā nav.	Regulatora vai kondensatora defekts.Iedarbojies pārslodzes aizsardzības slēdzis.Aizsērējis gaisa filtrs.	Vērsieties pie tirdzniecības pārstāvja.Ieslēdziet slēdzi un samaziniet patēriņu.Iztīriet vai nomainiet fi ltru.

Tikai ES valstīm

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai:

Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām.

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri, ir atļauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmaiņas

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves daļu un dilstošo daļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas*	aizdedzes svece, gaisa filtrs, benzīna filtrs
Izlietojamie materiāli/izlietojamās detaļas*
Trūkstošas detaļas

* Nav noteikti jābūt piegādes komplektā!

Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts? • Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
• Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

Garantijas talons

Ļoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkalpošanas dienestā, kura adrese norādīta uz šī garantijas talona. Mēs Jums labprāt palīdzēsim, ja zvanīsiet mums uz norādīto apkalpošanas dienesta tālruņa numuru. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi.

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fiziskām personām, kas nevēlas lietot šo izstrādājumu komerciālas vai citas saimnieciskas darbības ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.
2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu.

Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

1. Mūsu garantija neattiecas uz šādiem defektiem:

- ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ;

– ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi), vai bojājumi transportēšanas laikā, vai fiziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē);

- ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

1. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.
2. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasificēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci.

Defektus, kas nav vispār vai vairs nav iekļauti garantijas apjomā, mēs, protams, labprāt novērsīsim par maksu. Šim nolūkam, lūdzam nosūtīt ierīci uz mūsu apkalpošanas dienesta adresi.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.
