РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSE 5500 D Herkules

2. Предупреждение! Горещи части

6. Предупреждение за пожароопасни

7. Предупреждение от електрическо

1. Инструкции за безопасност

2.1 Описание на уреда (фиг. 1-5)

5.2 Електрическа безопасност:

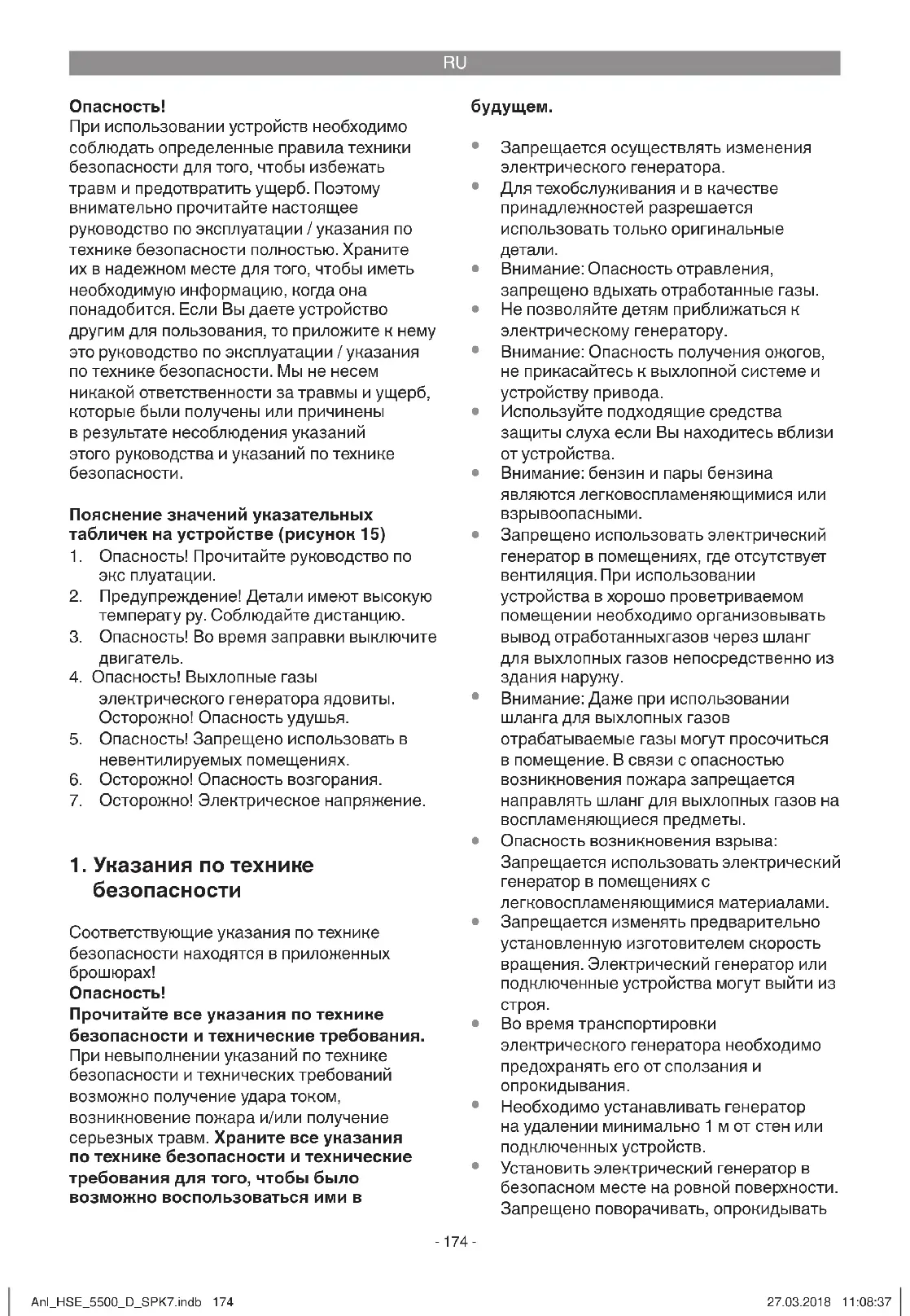

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования , то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности. Пояснение значений указательных табличек на устройстве (рисунок 15)

1. Опасность! Прочитайте руководство по

2. Предупреждение! Детали имеют высокую

температу ру. Соблюдайте дистанцию.

3. Опасность! Во время заправки выключите

4. Опасность! Выхлопные газы

электрического генератора ядовиты. Осторожно! Опасность удушья.

5. Опасность! Запрещено использовать в

невентилируемых помещениях.

6. Осторожно! Опасность возгорания.

7. Осторожно! Электрическое напряжение.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того,

возможно воспользоваться ими в

Запрещается осуществлять изменения электрического генератора.

Для техобслуживания и в качестве принадлежностей разрешается использовать только оригинальные

Внимание: Опасность отравления, запрещено вдыхать отработанные газы.

Не позволяйте детям приближаться к электрическому генератору.

Внимание: Опасность получения ожогов, не прикасайтесь к выхлопной системе и устройству привода.

Используйте подходящие средства защиты слуха если Вы находитесь вблизи от устройства.

Внимание: бензин и пары бензина являются легковоспламеняющимися или взрывоопасными.

Запрещено использовать электрический генератор в помещениях, где отсутствует вентиляция. При использовании устройства в хорошо проветриваемом помещении необходимо организовывать вывод отработанныхгазов через шланг для выхлопных газов непосредственно из здания наружу.

Внимание: Даже при использовании шланга для выхлопных газов отрабатываемые газы могут просочиться в помещение. В связи с опасностью возникновения пожара запрещается направлять шланг для выхлопных газов на воспламеняющиеся предметы.

Опасность возникновения взрыва: Запрещается использовать электрический генератор в помещениях с легковоспламеняющимися материалами.

Запрещается изменять предварительно установленную изготовителем скорость вращения. Электрический генератор или подключенные устройства могут выйти из

Во время транспортировки электрического генератора необходимо предохранять его от сползания и опрокидывания.

Необходимо устанавливать генератор на удалении минимально 1 м от стен или подключенных устройств.

Установить электрический генератор в безопасном месте на ровной поверхности. Запрещено поворачивать, опрокидывать Anl_HSE_5500_D_SPK7.indb 174Anl_HSE_5500_D_SPK7.indb 174 27.03.2018 11:08:3727.03.2018 11:08:37RU

или менять место расположения устройства во время работы.

Перед транспортировкой и заправкой топливом всегда выключайте двигатель.

Необходимо внимательно следить, чтобы при заправке горючим на двигатель или выхлопную трубу не попало топливо.

Запрещено использовать электрический генератор под дождем или снегопадом.

Запрещено прикасаться к электрическому генератору влажными руками. Предпринимайте меры для защиты себя от удара током. Используйте вне здания только для этого предназначенные и соответственно маркированные удлинительные кабели (H07RN..).

При использовании удлинителей или передвижных распределительных сетей необходимо следить за тем, чтобы сопротивление не превышало 1,5 Ом. Необходимо руководствоваться следующими значениями: общая длина удлинителей с поперечным сечением 1,5 мм² не должна превышать 60 м, а с поперечным сечением 2,5 мм² – 100 м.

Запрещено производить изменения регулировок двигателя и генератора.

Работы по ремонту и регулировкам разрешается производить только авторизированному техническому

Запрещается заливать топливо или опорожнять бак вблизи от открытых источников света, огня или разлетающихся искр. Не курить!

Не прикасайтесь к подвижным механическим или горячим деталям. Запрещено удалять защитные приспособления.

Инструмент не должен подвергаться воздействию влаги или пыли. Допустимая температура окружающей среды от -10∞ до +40∞, максимальная высота над уровнем моря 1000 м, относительная влажность воздуха: 90% (без выделения конденсата).

Генератор приводится в действие при помощи двигателя внутреннего сгорания, у которого в области выхлопной трубы (на противоположной стороне от штепсельной розетки) и на выпуске из выхлопной трубы образуется высокие температуры. Не приближайтесь к этим областям, так как в противном случае Вы можете получить

Топливо является горючим и легковоспламеняющимся материалом. Запрещено производить заправку прибора во время его эксплуатации.

Некоторые детали поршневого двигателя внутреннего сгорания очень горячие, прикосновение к ним может привести к ожогам. Необходимо соблюдать предупреждающие указания, содержащиеся на электрическом генераторе.

При установке устройства в хорошо проветриваемом помещении необходимо проследить, чтобы соблюдались дополнительные требования по взрывобезопасности и пожарной безопасности.

Перед использованием следует выполнить проверку генератора и его электрооборудования (включая провода и штепсельные разъемы) и убедиться в отсутствии дефектов.

Запрещено подключать электрический генератор к другим источникам питания, таким как питающая электросеть. В особых случаях, когда необходимо резервное подключение к имеющимся электрическим системам, такие работы должны проводиться только квалифицированным электриком, который должен знать особенности эксплуатации оборудования, работающего от электросети общего пользования, и эксплуатации электрического генератора. Согласно соответствующей части стандарта ISO 8528 эти особенности должны быть указаны в руководстве по эксплуатации.

Ввиду высоких механических нагрузок могут использоваться только прочные кабели с резиновой оболочкой (в соответствии с IEC 60245-4) или аналогичные им.

Предупреждение! Выполняйте предписания по электробезопасности, действующие в месте использования электрического генератора.

Предупреждение! Соблюдайте требования и меры предосторожности в случае повторной подачи генератором электроэнергии к установке в зависимости от предусмотренных в данной установке предохранительных устройств и используемых директив.

Электрические генераторы допускается Anl_HSE_5500_D_SPK7.indb 175Anl_HSE_5500_D_SPK7.indb 175 27.03.2018 11:08:3727.03.2018 11:08:37RU

нагружать только до номинальной мощности при нормальных условиях окружающей среды. Если условия эксплуатации генератора не соответствуют приведенным в стандарте ISO 8528-8 и если система охлаждения двигателя или генератора не действует, например, в результате работы в зонах ограниченного доступа, необходимо снизить мощность прибора. В инструкциях должно содержаться указание для потребителя о необходимости снижения мощности прибора при эксплуатации в условиях, когда значения температуры, высоты над уровнем моря и влажности воздуха выше номинальных.

В приведенных технических данных уровень мощности шума (LWA) и уровень давления шума (LWM) выражают уровень эмиссии и не являются обязательными данными рабочего уровня. Так как существует связь между уровнем излучения и проникновения, то это значение невозможно использовать для достоверного определения необходимых дополнительных защитных мероприятий. Факторы, влияющие на актуальный уровень воздействия на работающего,

в себя характеристики рабочего помещения, другие источники шума и т.д., такие как например: количество устройств и прочих соседствующих процессов, а также длительность воздействия шума на работающего с инструментом. Также может быть различным в разных странах допустимый уровень воздействия. Тем не менее эта информация позволит пользователю устройства лучше оценить

Не используйте неисправные электрические производственные устройства (в том числе удлинительные кабели и штекерные разъемы). Электрические кабели и подключенные устройства должны находиться в безупречном состоянии.

Разрешается подключать только устройства, номинальное напряжение которх соответствует выходному напряжению электрического генератора.

Запрещается соединять электрический генератор с электрической сетью (штепсельная розетка).

длина соединительных кабелей до потребителя должна быть как можно

Загрязненные материалы техобслуживания и производственные материалы сдавайте в специализированные пункты сбора.

Упаковочный материал, металл и пластмассу сдавайте в пункты приема вторичной переработки.

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1-5)

1 Указатель заполнения бака 2 Крышка бака 3 2 штепсельных розетки ~ 230 В 4 Разъем для заземления 5 Предохранитель-разъединитель 230 В 6 Предохранитель-разъединитель 400 В 7 Резьбовая пробка маслоналивного

8 Резьбовая пробка маслосливного

9 Предохранитель от недостатка масла 10 Переключатель «включено-выключено» 11 Рычаг привода воздушной заслонки 12 Реверсивный стартер 13 Бензиновый кран 14 Колеса 15 Колесная ось 16 Опорная ножка 17 Крепления транспортировочной рукоятки 18 Транспортировочная рукоятка 19a Винты M8x40 19b Винты M8x25 20 Винты M8x16 21 Подкладные шайбы для колес 22 Предохранительные шплинты для колес 23 Гайки M8 24 Отвёртка 25 Ключ свечи зажигания 26 Воронка для заливки масла 27 Переключатель 230 В~ / 400 3 ~ 28 Лампочка контроля 230 В 29 Лампочка контроля 400 В 30 Розетка 400 В 3 ~

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели Anl_HSE_5500_D_SPK7.indb 176Anl_HSE_5500_D_SPK7.indb 176 27.03.2018 11:08:3827.03.2018 11:08:38RU

устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Оригинальное руководство по эксплуатации

3. Использование в соответствии

с предназначением Устройство рассчитано для работы с приспособлениями, которые рассчитаны на работу с ~230 в/ 3~ 400 в. Необходимо обязательно следовать ограничениям, приведенным в дополнительных указаниях по технике безопасности. Генератор предназначен для привода электрического инструмента и снабжения электроэнергией источников освещения. При использовании приборов домашнего хозяйства необходимо проверить их пригодность для работы с генератором по данным их изготовителей. В случае сомнения обратитесь за консультацией к продавцу специализированного фирменного

Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством,

не его изготовитель. Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Генератор .......................................синхронный Тип защиты: ............................................IP 23M Мощность длительного режима P

(S2 5 мин): ........................4800 W/400 V 3~; 3300 W/230 V~ Максим. производительность P

(2 мин): ..... .......................5500 W/400 V 3~; 3300 W/230 V~ Номинальное напряжение U

: .............................................. 50 Гц Тип конструкции приводного двигателя: ......... ................4-хтактовый воздушное охлаждение Рабочий объём: .....................................389 см³ Максим. мощность: ......................7 kW / 9,5 PS Топливо: ........ нормальный бензин без свинца Емкость топливного бака: ......................... 25 л Моторное масло: ....... примерно 1,1 л (15W40) Расход при 2/3 от ном. нагрузки: ...................... ................................................. примерно 2,5 л/ч Вес: ............................................................82 кг Уровень давления шума L

Режим работы S1 (продолжительный режим работы) Устройство может длительно эксплуатироваться с приведенными параметрами производительности. Режим работы S2 (кратковременный режим работы) эксплуатировать устройство с приведенными параметрами производительности (5 min). Затем устройство должно бездействовать определенный промежуток времени, для того чтобы оно не перегрелось до недопустимой температуры (5 min).

5. перед первым пуском

Смонтируйте опорную ножку, колеса и транспортировочную рукоятку, как показано на рис. 6-9.

Смонтируйте все детали, прежде чем залить топливо и масло, для предотвращения вытекания жидкостей.

Для монтажа колес сначала установите колесную ось в держатели на нижней стороне электрического генератора, а затем закрепите колеса, как показано на рис. 7. Во время монтажа колес следите за тем, чтобы сторона колес с более высокой ступицей была направлена в сторону устройства, так как в противном случае колеса будут тереться о раму

5.2 Техника безопасности при работе с

электрическими устройствами

Электрические кабели и подключенные устройства должны находиться в безупречном состоянии.

Разрешается подключать только устройства, номинальное напряжение которх соответствует выходному напряжению электрического генератора.

Запрещается соединять электрический генератор с электрической сетью (штепсельная розетка).

длина соединительных кабелей до потребителя должна быть как можно

5.3 Охрана окружающей среды

Загрязненные материалы техобслуживания и производственные материалы сдавайте в специализированные пункты сбора.

Упаковочный материал, металл и пластмассу сдавайте в пункты приема вторичной переработки.

Для отведения статических зарядов допустимо подключение заземления к корпусу. Для этого необходимо подключить кабель одной стороной к заземлению генератора (рис. 3/4), а другой стороной к внешней массе (например к стержню заземления).

6. Работа с устройством

Внимание! Перед первым использованием необходимо заправить устройство моторным маслом и топливом.

Проверить уровень заполнения топлива, при необходимости долить.

Обеспечить достаточную вентиляцию устройства.

Убедитесь в том, что провод зажигания прикреплен к свече.

Оцените окружающее пространство непосредственно вокруг электрического генератора.

Отсоедините подключенные к электрическому генератору электрические устройства.

Открыть бензиновый кран (13); для этого провернуть краник вниз

Переключатель включено-выключено (10) перевести в позицию “ON”.

Рычаг привода воздушной заслонки (11) перевести в позицию I Ø I.

Запустить двигатель при помощи реверсивного стартера (12); для этого нужно сильно дернуть за рукоятку. Если двигатель не запустится, то нужно дернуть за рукоятку еще раз.

Рычаг привода воздушной заслонки (11) после старта двигателя задвинуть назад в исходное положение. Anl_HSE_5500_D_SPK7.indb 178Anl_HSE_5500_D_SPK7.indb 178 27.03.2018 11:08:3827.03.2018 11:08:38RU

Во время пуска при помощи реверсивного стартера можно получить травмы руки в результате возникновения внезапной отдачи от приведенного в действие двигателя. Используйте во время пуска защитные

6.2 Режимы нагрузок электрического

Если вы переставите переключатель (рис.3/ поз.27) влево, то можно пользоваться штепсельными розетками ~230 в. Внимание: несмотря на то, что в этом положении на рисунке (S1) 3000 Ватт распределяется на 2-е штепсельные розетки, Вы можете все же использовать только одну штепсельную розетку для 3000 Ватт. Общая нагрузка на обе штепсельные розетки должна составлять кратковременно (S2) в течении 5 минут максимально 3300 Ватт.

Если Вы переставите переключатель (рис.3/ поз.27) вправо, то активируется штепсельная розетка 3~ 400 в. Внимание: эту штепсельную розетку разрешается нагружать продолжительно (S1) нагрузкой 3600 Ватт и кратковременно (S2) в течении максимально 5 минут нагрузкой 4800 Ватт.

Генератор электрического тока рассчитан на устройства работающие от переменного напряжения ~ 230 в и 3~ 400

Запрещено подключать генератор к бытовой электросети, так как в этом случае генератор или другие электрические устройства в хозяйстве могут быть повреждены. Указание: Некоторые электрические устройства (настольная электропила, дрель и т.д.) могут иметь повышенное потребление электрической энергии, если они эксплуатируются с большими нагрузками. Некоторые электрические устройства (например, телевизоры, компютеры,...) не разрешается подключать к генератору. Если возникли сомнения проконсультируйтесь с изготовителем соответствующего устройства.

6.3 Защита от перегрузки

Электрический генератор снабжен устройством защиты от перегрузки. Это устройство отключает соответствующие штепсельные розетки при перегрузке. Внимание! Таким действием Вы снизите электрическую мощность, выдаваемую электрическим генератором, или также Вы можете удалить неисправные подключенные устройства. Внимание! Неисправный выключатель перегрузки разрешается заменить только подобным по конструкции выключателем перегрузки с такими же рабочими характеристиками. Для этого обратитесь в бюро обслуживания. Штепсельные розетки ~230 в: При перегрузке отключаются штепсельные розетки ~230 в (рис. 3/поз. 3). Путем включения переключателя перегрузки (рис. 3/ поз. 5) можно вновь ввести в рабочий режим штепсельную розетку ~230 в. Штепсельная розетка 400 в 3~: При перегрузке отключается штепсельная розетка 400 в 3~ (рис. 3 / поз. 30). Путем включения переключателя перегрузки (рис. 3/ поз. 6) можно вновь ввести в рабочий режим штепсельную розетку 400 в 3~.

6.4 Отключение двигателя

Прежде чем выключить электрический генератор необходимо ему дать немного проработать без нагрузки, для того чтобы генератор мог “остыть“.

Установить переключатель включено- выключено (рис. 1 / поз. 10) в положение “STОP“.

Закрыть бензиновый кран.

7. Очистка, техобслуживание,

хранение и заказ запасных

Выключайте перед всеми работами по очистке и техническому обслуживанию двигатель и отсоединяйте штекер свечи зажигания от свечи зажигания. Указание! немедленно выключите устройство и обратитесь в Ваше отделение службы сервиса в следующих случаях:

если видно, что двигатель перегружен или при отказах зажигания

Очищайте защитные устройства, вентиляционные отверстия и корпус двигателя как можно лучше от пыли и грязи. Протрите фрезу чистой ветошью или продуйте сжатым воздухом с низким

Мы рекомендуем очищать фрезу после каждого использования.

Очищайте устройство регулярно влажной тряпкой с небольшим количеством жидкого мыла. Не используйте моющие средства или растворите; они могут разъесть пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства.

7.2 Воздушный фильтр (рис. 5/6)

Воздушный фильтр необходимо очищать через каждые 30 часов работы.

Воздушный фильтр нужно регулярно очищать и при необходимости заменить

Откройте обе скобы (рис. 10/A) и снимите крышку воздушного фильтра (рис. 10/B)

Выньте фильтрующие элементы (рис. 11/C)

Для очистки элементов запрещено использовать едкий очиститель или

Очистите элементы, выбив их о плоскую поверхность. При сильном загрязнении промыть мыльным раствором, в заключении прополоскать прозрачной водой и просушить на воздухе.

Сборка осуществляется в обратной последовательности.

7.3 Свеча зажигания (рис. 13-14)

Проверьте свечу зажигания первый раз после 10 часов работы на загрязнения и очистите ее при необходимости при помощи щетки из медной проволоки. Затем проводите техобслуживание свечи зажигания через каждый 50 часов работы.

Откройте крышку для технического обслуживания (рис. 13/Е).

Стяните штекер свечи зажигания вращательным движением.

Удалите свечу зажигания при помощи любого свечного ключа.

Установка осуществляется в обратной последовательности.

7.4 Замена масла, контроль уровня масла

(перед каждым использованием) Замена масла должна осуществляться при двигателе, нагретом до рабочей температуры.

Используйте только масло для двигателя (15W40).

Генератор тока установить на слегка наклонную поверхность, отверстием для слива масла вниз.

Открыть маслоналивной винт

Открыть резьбовую пробку маслосливного отверстия и слить масло для двигателя в сборочную емкость.

После опорожнения старого масла ввинтить резьбовую пробку маслосливного отверстия и вновь установить электрический генератор на ровную поверхность.

Залить масло до верхней отметки щупа определения уровня масла.

Внимание: щуп для определения уровня масла для контроля уровня масла не ввинчивать, а только вставить до резьбы.

Старое масло утилизировать надлежащим

7.5 Автоматическое устройство

отключения по уровню масла Автоматическое устройство отключения по уровню масла срабатывает если остается слишком мало моторного масла. Двигатель в таком случае невозможно запустить или он сам отключается через короткий промежуток времени. Пуск можно осуществить только после заливки масла двигателя.

7.6 Технический уход

В устройстве кроме этого нет деталей, которые нуждаются в техническом уходе.

Дайте устройству остыть. (примерно 5

Очистите внешнюю сторону корпуса устройства.

Храните устройство в прохладном, сухом месте за пределами досягаемости источников воспламенения и горящих

7.8 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

8. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать

подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Для транспортировки электрического генератора используйте рукоятку. Держась за нее, переместите прибор.

Транспортировка прибора возможна только с использованием соответствующей рукоятки.

Необходимо защитить прибор от воздействия ударов или вибраций. Anl_HSE_5500_D_SPK7.indb 181Anl_HSE_5500_D_SPK7.indb 181 27.03.2018 11:08:3827.03.2018 11:08:38RU

10. Устранение недостатков

Неисправность Причина Мероприятие Двигатель не запускается Свеча зажигания покрыта нагаром Отсутствует топливо Очистить или заменить свечу зажигания. Расстояние между электродами 0,6 мм. Залить топливо, проверить бензиновый кран Слишком малое

отсутствует напряжение на

Стабилизатор или конденсатор неисправны; Сработал защитный автомат максимального тока; Воздушный фильтр загрязне Обратитесь в специализированный

Задействуйте переключатель

уменьшите количество потребителей.Очистите или замените фильтр. Anl_HSE_5500_D_SPK7.indb 182Anl_HSE_5500_D_SPK7.indb 182 27.03.2018 11:08:3827.03.2018 11:08:38RU

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:

электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_HSE_5500_D_SPK7.indb 183Anl_HSE_5500_D_SPK7.indb 183 27.03.2018 11:08:3827.03.2018 11:08:38RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* свеча зажигания, воздушный фильтр, бензиновый фильтр Расходный материал/расходные части* Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_HSE_5500_D_SPK7.indb 184Anl_HSE_5500_D_SPK7.indb 184 27.03.2018 11:08:3827.03.2018 11:08:38RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом . Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийных требований сообщите о неисправности устройства на

сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_HSE_5500_D_SPK7.indb 185Anl_HSE_5500_D_SPK7.indb 185 27.03.2018 11:08:3827.03.2018 11:08:38DK
