| Typ produktu | Synchronní generátor proudu |
| Značka | Herkules |
| Model | HSE 5500 D |
| Trvalý výkon (S1) 230 V | 3000 W |
| Trvalý výkon (S1) 400 V třífázový | 3600 W |
| Maximální výkon (S2 5 min) 230 V | 3300 W |
| Maximální výkon (S2 5 min) 400 V třífázový | 4800 W |
| Maximální výkon (2 min) 400 V třífázový | 5500 W |
| Výstupní napětí | 2 x 230 V~ a 1 x 400 V 3~ |
| Jmenovitý proud | 13 A (230 V) / 5,2 A (400 V 3~) |
| Frekvence | 50 Hz |
| Typ motoru | 4-taktní vzduchem chlazený |
| Zdvihový objem | 389 cm³ |
| Výkon motoru | 7 kW / 9,5 k |
| Palivo | Bezolovnatý normální benzin |
| Objem nádrže | 25 l |
| Motorový olej | 15W40, přibližně 1,1 l |
| Spotřeba při 2/3 zatížení | Přibližně 2,5 l/h |
| Hmotnost | 82 kg |
| Hladina akustického tlaku (LpA) | 74,5 dB(A) |
| Hladina akustického výkonu (LWA) | 96 dB(A) (nejistota 1,89 dB) |
| Krytí | IP 23M |
| Zapalovací svíčka | F7RTC (mezera 0,6 mm) |
| Bezpečnostní funkce | Automatické zastavení při nedostatku oleje, ochrana proti přetížení, proudové chrániče |
| Běžná údržba | Čištění vzduchového filtru, výměna oleje, kontrola svíčky každých 50 h |
| Přípustná okolní teplota | -10 °C až +40 °C |
Často kladené otázky - HSE 5500 D Herkules
Dotazy uživatelů ohledně HSE 5500 D Herkules
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Generátor ve formátu PDF zdarma! Najděte svůj návod HSE 5500 D - Herkules a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HSE 5500 D značky Herkules.
NÁVOD K OBSLUZE HSE 5500 D Herkules
CZ Originální návod k obsluze Generátor
SK Originálny návod na obsluhu Elektrický generátor

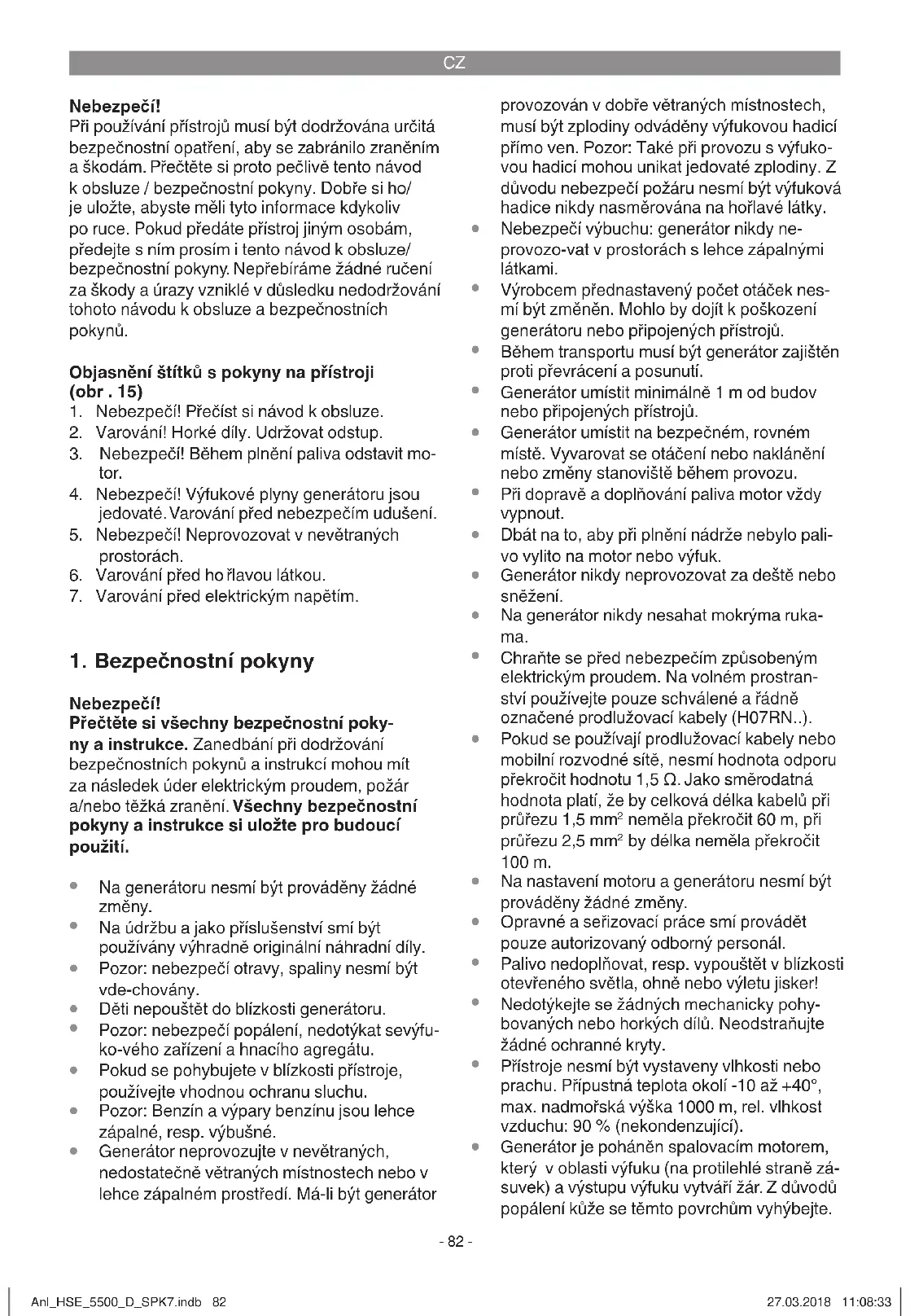

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
Objasnění štítků s pokyny na přístroji (obr. 15)
- Nebezpečí! Přečíst si návod k obsluze.
- Varování! Horké díly. Udržovat odstup.
- Nebezpečí! Během plnění paliva odstavit motor.
- Nebezpečí! Výfukové plyny generátoru jsou jedovaté. Varování před nebezpečím udušení.
- Nebezpečí! Neprovozovat v nevětraných prostorách.
- Varování před hořlavou látkou.
- Varování před elektrickým napětím.
1. Bezpečnostní pokyny
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mit za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
- Na generátoru nesmí být prováděny žádné změny.
- Na údržbu a jako příslušenství smí být používány výhradně originální náhradní díly.
- Pozor: nebezpečí otravy, spaliny nesmí být vde-chovány.
• Děti nepouštět do blízkosti generátoru. - Pozor: nebezpečí popálení, nedotýkat sevýfuko-vého zařízení a hnacího agregátu.
- Pokud se pohybujete v blízkosti přístroje, používejte vhodnou ochranu sluchu.
- Pozor: Benzín a výpary benzínu jsou lehce zápalné, resp. výbušné.
- Generátor neprovozujte v nevětraných, nedostatečně větraných místnostech nebo v lehce zápalném prostředí. Má-li být generátor
provozován v dobře větraných místnostech, musí být zplodiny odváděny výfukovou hadicí přímo ven. Pozor: Také při provozu s výfukovou hadicí mohou unikat jedovaté zplodiny. Z důvodu nebezpečí požáru nesmí být výfuková hadice nikdy nasměrována na hořlavé látky.
- Nebezpečí výbuchu: generátor nikdy ne-provozo-vat v prostorách s lehce zápalnými látkami.
- Výrobcem přednastavený počet otáček nesmí být změněn. Mohlo by dojít k poškození generátoru nebo připojených přístrojů.
Během transportu musí být generátor zajištěn proti převrácení a posunutí.
- Generátor umístit minimálně 1 m od budov nebo připojených přístrojů.
- Generátor umístit na bezpečném, rovném místě. Vyvarovat se otáčení nebo naklánění nebo změny stanoviště během provozu.
- Při dopravě a doplňování paliva motor vždy vypnout.
- Dbát na to, aby při plnění nádrže nebylo palivo vylito na motor nebo výfuk.
- Generátor nikdy neprovozovat za deště nebo sněžení.
- Na generátor nikdy nesahat mokrýma rukama.
- Chraňte se před nebezpečím způsobeným elektrickým proudem. Na volném prostranství používejte pouze schválené a řádně označené prodlužovací kabely (H07RN..).
- Pokud se používají prodlužovací kabely nebo mobilní rozvodné sitě, nesmí hodnota odporu překročit hodnotu 1,5 Ω. Jako směrodatná hodnota platí, že by celková délka kabelů při průřezu 1,5 mm² neměla překročit 60 m, při průřezu 2,5 mm² by délka neměla překročit 100 m.
- Na nastavení motoru a generátoru nesmí být prováděny žádné změny.
- Opravné a seřizovací práce smí provádět pouze autorizovaný odborný personál.
- Palivo nedoplňovat, resp. vypouštět v blízkosti otevřeného světla, ohně nebo výletu jisker!
Nedotýkejte se žádných mechanicky pohybovaných nebo horkých dílů. Neodstraňujte žádné ochranné kryty.
- Přístroje nesmí být vystaveny vlhkosti nebo prachu. Přípustná teplota okolí -10 až +40°, max. nadmořská výška 1000 m, rel. vlhkost vzduchu: 90 % (nekondenzující).
- Generátor je poháněn spalovacím motorem, který v oblasti výfuku (na protilehlé straně zásuvek) a výstupu výfuku vytváří žár. Z důvodů popálení kůže se těmto povrchům vyhýbejte.
CZ
- Palivo je hořlavé a je snadno zápalné. Nedoplňujte palivo za provozu.
Některé části pístového spalovacího motoru jsou horké a mohou způsobit popáleniny. Je nutno dbát varovných upozornění na elektrickém generátoru. - Pokud je generátor namontován ve větraných prostorách, je nutné dodržet další požadavky na ochranu před požárem a výbuchem.
- Před použitím by se měl elektrický generátor a jeho elektrické vybavení (včetně kabelů a zástrčkových spojení) zkontrolovat, abyste se ujistili, že nic není defektní.
- Elektrický generátor se nesmí připojovat na jiné zdroje elektrického proudu, jako např. na elektrickou připojku do veřejné rozvodné sítě napájené energetickou firmou. Ve zvláštních případech, kdy se předpokládá rezervní připojení na stávající elektrické rozvodné systémy, smí toto připojení provést pouze kvalifikovaný elektrikář, který zohlední rozdíly mezi provozovaným vybavením, které využívá veřejnou rozvodnou síť, a provozem elektrického generátoru. Podle této části normy ISO 8528 se musejí tyto rozdíly uvést v návo du k obsluze.
- V důsledku velkého mechanického zatížení se smějí používat pouze odolné gumové hadice (podle IEC 60245-4) nebo stejně odolné vybavení.
- Varování! Vždy dodržujte předpisy ohledně bezpečnosti elektrických zařízení platné tam, kde se budou elektrické generátory použivat.
- Varování! Zohledněte požadavky a preventivní opatření v případě opětovného napájení zařízení pomocí elektrických agregátů v závislosti na ochranných opatřeních platných pro toto zařízení a aplikovatelných směrnicích.
- Elektrické generátory by se měly používat jen po hranici jejich jmenovitého výkonu za jmenovitých podmínek okolního prostředí. Pokud se elektrický generator používá za podmínek, které neodpovídají referenčním podmínkám podle normy ISO 8528-8 a pokud je omezeno chlazení motoru nebo generátoru, např. jako důsledek provozu ve stísněných prostorách, je potřebné snížení výkonu. Uživatel by měl dostat k dispozici informace ohledně potřebného snížení výkonu v důsledku vyšších teplot, výšky instalace a vzdušné vlhkosti v porovnání s referenčními podmínkami.
- U technických dat uvedených pod hodnotami „Hladina akustického výkonu (LWA)“ a „Hladina akustického tlaku (LWM)“ se jedná o emisní hodnoty a nemusí tím současně být
také bezpečnými hodnotami na pracovišti. Přestože existuje korelace mezi emisními a imisními hladinami, nelze z toho spolehlivě odvodit, jsou-li nutná dodatečná preventivní bezpečnostní opatření nebo ne. Faktory, které mohou ovlivnit současnou, na pracovišti existující imisní hladinu, obsahují délku působení, zvláštnosti pracovní místnosti, jiné zdroje hluku atd., např. počet strojů a jiných sousedních procesů, a dobu, po kterou je obsluha hluku vystavena. Přípustné hodnoty pracoviště se mohou také odlišovat od jedné země k druhé. Tato informace má ale přesto uživateli pomoci, aby mohl lépe odhadnout nebezpečí a rizika.
- Nepoužívejte žádné elektrické provozní prostředky (také prodlužovací kabely a konektory), které jsou vadné.
- Elektrická přívodní vedení a připojené přístroje musí být v bezvadném stavu.
- Připojeny smějí být pouze přístroje, jejichž údaj o napětí souhlasí s výstupním napětím generátoru.
- Nikdy generátor nespojovat s elektrickou síti (zásuvka).
- Délky vedení ke spotřebičům udržovat pokud možno krátké.
- Znečištěný údržbový materiál a provozní prostředky odevzdat ve sběrně určené pro tyto účely.
• Balení, kov a plasty odevzdat k recyklaci.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1-5)
1 Ukazatel zásoby paliva
2 Víčko nádrže
3 2 x 230 V\~ zásuvky
4 Zemnicí připojka
5 Spoušť se zajištovačem 230 V
6 Spoušt se zajištovačem 400 V
7 Šroub plnicího otvoru oleje
8 Šroub vypouštěcího otvoru oleje
9 Pojistka proti nedostatku oleje
10 Za-/vypínač
11 Páčka sytiče
12 Reverzní startér
13 Palivový kohout
14 Kolečka
15 Osa kolečka
16 Noha
17 Držák vodicí rukojeti
18 Vodicí rukojeť
CZ
19a Šrouby M8x40
19b Šrouby M8x25
20 Šrouby M8x16
21 Podložky pro kolečka
22 Pojistné závlačky pro kolečka
23 Matice M8
24 Šroubovák
25 Klíč na zapalovací svíčky
26 Plnicí nálevka oleje
27 Přepínač 230 V\~/ 400 3 \~
28 Kontrolka 230 V
29 Kontrolka 400 V
30 400 V 3 \~ zásuvka
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
- Balení si pokud možno uložte až do uplynutí záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
• Originální návod k obsluze
3. Použití podle účelu určení
Přístroj je určen pro všechna použití, která jsou koncipována pro provoz na 230V\~/ 400V 3\~. Bezpodmínečně dodržujte omezení v dodatečných bezpečnostních pokynech. Účelem generátoru je pohon elektrického nářadí a zásobování proudem světelných zdrojů. U domácích spotřebičů zkontrolujte prosím vhodnost použití podle příslušných údajů výrobce. V případě pochybností se obraťte na autorizovaného odborného prodejce.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí užívatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Generátor....synchronní
Druh krytí: IP 23M
Trvalý výkon P _nom (S1): .... 3600 W/400 V 3\~; 3000 W/230 V\~
Maximální výkon P _max (S2 5 min): .... 4800 W/400 V 3\~; 3300 W/230 V\~
Maximální výkon P max (2 min): ...... .... 5500 W/400 V 3\~; 3300 W/230 V\~ Jmenovité napětí U nom : ...2 x 230 V\~/1x 400 V 3\~ Jmenovitý proud I _nom : ...... .... 13 A (230V\~) / 5,2 A (400V 3\~)
Kmitočet Fnom: 50 Hz Konstrukce hnacího motoru: ...... ....4taktní, vzduchem chlazený
Obsah válce: 389 cm³ Max. výkon: 7 kW / 9,5 PS
Palivo: ...... normální bezolovnatý benzin Obsah nádrže: ...... 25 l
Motorový olej: cca 1,1 l (15W40)
Spotřeba při 2/3 zátěži: cca 2,5 l/h Hmotnost: 82 kg
Hladina akustického tlaku L pA : ...... 74,5 dB(A) Hladina akustického výkonu L pVA Nejistota K ...... 96 dB (A)/1,89 dB(A)
Účinek cos φ: 1 Výkonová třída: G1
Teplota max.: 40 °C
Max. nadmořská výška instalace (n. m.): ..1000 m Svíčka: ......F7RTC
Druh provozu S1 (trvalý provoz)
Stroj může být s udaným výkonem trvale provozován.
CZ
Druh provozu S2 (krátkodobý chod)
Stroj smí být krátkodobě provozován s uvedeným výkonem (5 min.). Poté musí být stroj po určitou dobu v klidu, aby se nepřípustně nezahřál (5 min.).
5. Před uvedením do provozu
5.1 Montáž
- Namontujte nohu, kolečka a rukojeť tak, jak je znázorněno na obrázcích 6-9.
- Namontujte všechny díly dříve, než doplníte palivo a olej, abyste zabránili vytečení kapalin.
K montáži koleček prostrčte nejdříve osu kola držáky na spodní straně generátoru a namontujte kolečka tak, jak je znázorněno na obr. 7. Při montáži koleček dbejte na to, aby strana koleček s vyšším nábojem směřovala k přístroji, protože jinak by se kolečka třela o rám.
5.2 Elektrická bezpečnost:
- Elektrickápřívodní vedení a připojené přístroje musí být v bezvadném stavu.
- Připojeny smějí být pouze přístroje, jejichž údaj o napětí souhlasí s výstupním napětím generátoru.
- Nikdy generátor nespojovat s elektrickou sítí (zásuvka).
- Délky vedení ke spotřebičům udržovat pokud možno krátké.
5.3 Ochrana životního prostředí
- Znečištěný údržbový materiál a provozní prostředky odevzdat ve sběrně určené pro tyto účely.
• Balení, kov a plasty odevzdat k recyklaci.
5.4 Uzemnění
K odvádění statických nábojů je přípustné uzemnění krytu. K tomu připojit kabel na jedné straně na zemnicí připojku generátoru (obr. 3/4) a na druhé straně na externí kostru (např. tyčový zemnič).
6. Obsluha
Pozor! Při prvním uvedení do provozu musí být naplněn motorový olej a palivo.
- Překontrolovat stav paliva, v případě potřeby doplnit.
• Postarat se o dostatečné větrání přístroje. - Ubezpečte se, zda je kabel zapalování upevněn na svíčce.
- Bezprostřední okolí generátoru zkontrolovat.
- Eventuálně napojený elektrický přístroj od generátoru odpojit.
6.1 Spuštění motoru
- Otevřít benzínový kohout (13); kohout otočit směrem dolů.
- Za-/vypínač (10) nastavit do polohy „ON“.
- Páčku sytiče (11) nastavit do polohy I ∅ I.
- Motor spustit pomocí reverzního startéru (12); silně zatáhnout za rukojeť. Pokud motor nenaskočí, ještě jednou zatáhnout za rukojeť.
- Po spuštění motoru posunout páčku sytiče (11) zpět.
Pozor!
Při spouštění reverzačním startérem může dojít k náhlému zpětnému úderu způsobenému naskočeným motorem a tím ke zranění ruky. Noste při spouštění ochranné rukavice.
6.2 Zatížení generátoru
- Pokud posunete přepínač (obr. 3/pol. 27) doleva, můžete používat 230V\~ zásuvky. Pozor: Přestože je v této poloze trvalý výkon (S1) 3000 W rozdělen na 2 zásuvky, můžete zatížit také pouze jednu zásuvku 3000 W. Celková zátěž obou zásuvek smí krátkodobě (S2) po dobu 5 minut činit max. 3300 W.
- Pokud posunete přepínač (obr. 3/pol. 27) doprava, je aktivní 400V 3\~ zásuvka. Pozor: Tato zásuvka smí být zatěžována trvale (S1) s 3600W a krátkodobě (S2) po dobu max. 5 minut s 4800W.
- Generátor je určen pro 230 V\~ a 400 V 3\~ přístroje na střídavé napětí.
- Generátor nezapojovat na elektrickou siť v domácnosti, tím může být způsobeno poškození generátoru nebo jiných elektrických přístrojů v domácnosti.
Pokyn: Mnohé elektrické přístroje (motorové přímočaré pily, vrtačky atd.) mohou mít větší spotřebu proudu, pokud jsou používány za ztížených podmínek.
CZ
Některé elektrické přístroje (televize, počítače, ...) by neměly být provozovány s generátorem. V případě pochybností ze obraťte na výrobce Vašeho přístroje.
6.3 Ochrana proti přetížení
Generátor je vybaven ochranou proti přetížení. Ta při přetížení vypne příslušné zásuvky.
Pozor! Pokud by k tomuto případu došlo, zredu- kujte elektrický výkon, který z generátoru odebírá- te nebo odstraňte defektní připojené přístroje.
Pozor! Defektní vypínače na přetížení vyměnit pouze konstrukčně stejnými vypínači se stejnými výkonovými parametry. Obraťte se k tomu na Váš zákaznický servis.
230V\~ zásuvky:
Při přetížení se 230V\~ zásuvky (obr. 3/pol. 3) vypnou. Zapnutím vypínače na přetížení (obr. 3/ pol. 5) mohou být 230V\~ zásuvky opět uvedeny do provozu.
400V 3\~ zásuvka:
Při přetížení se 400V 3\~ zásuvka (obr. 3/pol. 30) vypne. Zapnutím vypínače na přetížení (obr. 3/ pol. 6) může být 400V 3\~ zásuvka opět uvedena do provozu.
6.4 Motor zastavit
- Před vypnutím nechat generátor krátce běžet bez zátěže, aby se mohl agregát „dochladit“.
- Za-/vypínač (obr. 1/pol. 10) s klíčem uvést do polohy „OFF”.
• Palivový kohout uzavřít.
7. Čištění, údržba, uložení a objednání náhradních dílů
Před čisticími a údržbářskými pracemi vypněte motor a stáhněte ze svíčky nástrčku zapalovací svíčky.
Upozornění! Přístroj okamžitě odstavte a obrat'te se na Váš servis:
• při nezvyklých vibracích nebo zvucích.
- když se zdá, že je motor přetížen nebo má přerušená zapalování.
7.1 Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použití přístroj vyčistit.
- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mydla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla, mohlo by dojít k poškození plastových částí přístroje. Dbejte na to, aby se dovnitř přístroje nedostala voda.
7.2 Vzduchový fi ltr
Dbejte také servisních informací na toto téma.
Vzduchový filtr pravidelně čistit, pokud nutno vyměnit
- Otevřete obě spony (obr. 11/A) a odstraňte víčko vzduchového filtru (obr. 11/B).
• Vyjměte prvky filtru (obr. 12/C)
- Na čištění filtračních prvků se nesmí používat žádné agresivní prostředky nebo benzin.
- Prvky vyčistit vyklepáním na rovné ploše. Při silném znečištění umýt mýdlovou vodou, poté vypláchnout čistou vodou a nechat na vzduchu uschnout.
• Montáž se provádí v opačném pořadí.
7.3 Zapalovací svíčka (obr. 13-14)
Zapalovací svíčku poprvé překontrolujte po 10 provozních hodinách, zda není znečištěná a v případě potřeby ji vyčistěte kartáčem z měděného drátu. Poté provádět údržbu svíčky každých 50 provozních hodin.
• Otevřete dvířka pro údržbu (obr. 13/E).
- Otáčivým pohybem vytáhněte nástrčku zapa-lovací svíčky.
- Odstraňte zapalovací svíčku přiloženým klíčem na svíčky.
• Montáž se provádí v opačném pořadí.
7.4 Výměna oleje, kontrola stavu oleje (před každým použitím)
Výměna oleje by měla být prováděna u motoru zahřátého na provozní teplotu.
- Používat pouze motorový olej (15W40).
- Agregát generátoru odstavit na vhodném podkladu mírně šikmo opřený o šroub vypouštěcího otvoru oleje.
• Otevřít šroub plnícího otvoru oleje - Otevřit šroub vypouštěcího otvoru oleje a teplý motorový olej vypustit do záchytné vany.
• Povytečení použitého oleje šroub
CZ
vypouštěcího otvoru oleje opět zavřít a generátor opět rovně postavit.
- Motorový olej naplňte až po horní značku měrky oleje. (ca. 1,1 l)
- Pozor:Měrku oleje ke kontrole stavu oleje nezašroubovat, ale pouze zastrčit po závit.
• Starý olej musí být řádně zlikvidován.
7.5 Automatika vypnutí při nedostatku oleje
Automatika vypnutí při nedostatku oleje zareaguje, pokud je k dispozici málo motorového oleje. Motor nemůže být v tomto případě spuštěn nebo je po krátké době automaticky vypnut. Spuštění motoru je možné teprve po doplnění motorového oleje.
7.6 Údržba
Uvnitř přístroje se nevyskytují žádné další, údržbu vyžadující, díly.
7.7 Uložení
• Nechte motor ochladit (cca 5 minut).
• Vyčistěte venkovní části stroje.
- Uložte přístroj na chladném, suchém místě a v bezpečné vzdálenosti od zápalných zdrojů a hořlavých látek.
7.8 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
9. Transport
- Pro přepravu používejte rukojeť a generátor přemistujte s její pomocí.
- Přístroj přepravujte pouze za přepravní rukojeť.
- Chraňte přístroj před neočekávanými nárazy, resp. vibracemi.
CZ
10. Odstranění poruch
| Porucha | Příčina | Opatření |
| Motornelzenast-artovat | Automatikavypnutípři nedostatku oleje zareagujeZakarbonovaná svíčkaŽádné palivo | Zkontrolovat stav oleje, doplnit moto-rový olejZapalovací svíčku vyčistit, resp. vyměnit. Vzdálenost elektrod 0,6 mmPalivo doplnit / nechat zkontrolovat palivový kohout |
| Generátor má moc málo nebo žádné napětí | Regulátor nebo kondenzátor defektníNadproudový ochranný spínač zare agovalVzduchový filtr znečištěn | VyhledatodbornéhoprodejceSpínač stisknout a spotřebu snížitFiltr vyčistit nebo vyměnit |
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit pří jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je připustný pouze s výslovným souhlasem fi rmy iSC GmbH.
Technickézměny vyhrazeny
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychle opotřebitelné díly* | zapalovací svíčka, vzduchový filtr, benzínový filtr |
| Spotřební materiál/spotřební díly* | |
| Chybějící díly |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
Popište tuto chybnou funkci.
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosime Vás, abyste se obrátili na naši servisní službu na adrese uvedeně na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:
-
Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které niže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonom stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
-
Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
- Z naší záruky jsou vylouč eny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
-
Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.
-
Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přírazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
SK
Nebezpečenstvo!
1. Bezpečnostné pokyny
Nebezpečenstvo!
- Obalový materiál, kovy a plasty odovzdat'k recy-klácii.
SK
1 Ukazovatel' nádrže
2 Kryt nádrže
3 2 x 230 V\~ zásuvky
4 Uzemňovacie pripojenie
5 Bezpečnostná spúšť 230 V
6 Bezpečnostná spúšť 400 V
7 Olejová plniaca skrutka
10 Vypínač zap / vyp
11 Páčka sýtiča
- Skontrolujte,či obsah dodávky kompletný.
• Originálny návod na obsluhu
Zdvihový objem: 389 cm³
Motorový olej: cca 1,1 l (15W40)
Hladina akustického tlaku L_pA : 74,5 dB (A)
Hladina akustického výkonu L _WA Nepresnost K .... 96 dB (A)/1,89 dB(A)
Výkonový faktor cos φ: 1
Výkonnostná trieda: ......G1
Max. teplota: 40 °C
Max. nadmorská výška (n. m. h.): .....1 000 m
5.2 Elektrická bezpečnost:
6.2 Zataženie elektrického generátora
7.2 Vzduchový fi Iter
7.4 Výmena oleja, kontrola stavu oleja (pred každým použitím)
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Vážená zákazníčka, vážený zákazník,
