Tuotetyyppi	Synkroninen virtageneraattori
Merkki	Herkules
Malli	HSE 5500 D
Jatkuva teho (S1) 230 V	3000 W
Jatkuva teho (S1) 400 V kolmivaihe	3600 W
Maksimiteho (S2 5 min) 230 V	3300 W
Maksimiteho (S2 5 min) 400 V kolmivaihe	4800 W
Maksimiteho (2 min) 400 V kolmivaihe	5500 W
Lähtöjännite	2 x 230 V~ ja 1 x 400 V 3~
Nimellisvirta	13 A (230 V) / 5,2 A (400 V 3~)
Taajuus	50 Hz
Moottorityyppi	4-tahtinen ilmanjäähdytteinen
Iskutilavuus	389 cm³
Moottoriteho	7 kW / 9,5 hv
Polttoaine	Tavallinen lyijytön bensiini
Polttoainesäiliön tilavuus	25 l
Moottoriöljy	15W40, noin 1,1 l
Kulutus 2/3 kuormalla	Noin 2,5 l/h
Paino	82 kg
Äänenpainetaso (LpA)	74,5 dB(A)
Äänitehotaso (LWA)	96 dB(A) (epävarmuus 1,89 dB)
Suojaus	IP 23M
Sytytystulppa	F7RTC (väli 0,6 mm)
Turvatoiminnot	Automaattinen öljypuutospysäytys, ylikuormitussuoja, vikavirtakytkimet
Säännöllinen huolto	Ilmansuodattimen puhdistus, öljynvaihto, sytytystulpan tarkistus 50 tunnin välein
Sallittu ympäristön lämpötila	-10 °C - +40 °C

Usein kysytyt kysymykset - HSE 5500 D Herkules

Kuinka käynnistää HSE 5500 D -generaattori?

Avaa bensiinihana, käännä käynnistyskytkin ON-asentoon, sulje rikastin (vipu I-asentoon), vedä sitten voimakkaasti käynnistysnarusta. Käynnistyksen jälkeen työnnä rikastinvipu takaisin.

Mitä moottoriöljyä käyttää ja kuinka paljon?

Käytä öljyä 15W40, noin 1,1 litraa. Tarkista taso mittatikulla ruuvaamatta sitä, työnnä se vain kierteisiin asti.

Kuinka öljynvaihto tehdään?

Käytä moottoria lämpimäksi, aseta astia tyhjennystulpan alle, irrota tulppa ja anna öljyn valua. Sulje, täytä sitten täyttöaukosta ylämerkkiin asti.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista öljytaso (öljynpuutosturva), bensiinin määrä, bensiinihana auki, sytytystulppa (puhdas ja väli 0,6 mm) ja että rikastin on suljettu.

Kuinka liittää laitteita pistokkeisiin?

Käytä vaihtokytkintä: vasen asento 230 V~ pistokkeille, oikea asento 400 V 3~ pistokkeelle. Älä ylitä ilmoitettuja tehoja (S1 tai S2). Älä liitä kotitalousverkkoon.

Mitä tehdä ylikuormituksen sattuessa?

Ylikuormituskytkin laukeaa. Vähennä kuormaa tai irrota vialliset laitteet, kytke sitten kytkin uudelleen (kohta 5 230 V:lle, kohta 6 400 V:lle).

Kuinka generaattori maadoitetaan?

Yhdistä kaapeli maadoitusliittimen (kohta 4) ja ulkoisen maadoituspisteen (maadoituskisko) välille. Tämä poistaa staattiset varaukset.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä vain ulkona tai hyvin ilmastoidussa tilassa, kaukana syttyvistä materiaaleista. Älä tankkaa moottorin käydessä. Älä koske kuumiin osiin. Käytä suojakäsineitä ja kuulosuojaimia.

Kuinka ilmansuodatin puhdistetaan?

Avaa kannen kiinnikkeet, irrota suodatinelementti. Koputtele sitä tasaisella pinnalla tai pese saippuavedellä, huuhtele ja kuivaa. Älä käytä bensiiniä. Asenna takaisin.

Mistä löydän varaosia?

Tilaa ilmoittamalla tyyppi (HSE 5500 D), tuotenumero ja osanumero. Käy osoitteessa www.isc-gmbh.info hintoja varten. Yleisiä kulutusosia ovat sytytystulppa, ilmansuodatin ja polttoainesuodatin.

KÄYTTÖOHJE HSE 5500 D Herkules

FI Alkuperäiskäyttöohje Generaattori

9 Poistka nedostatku oleja

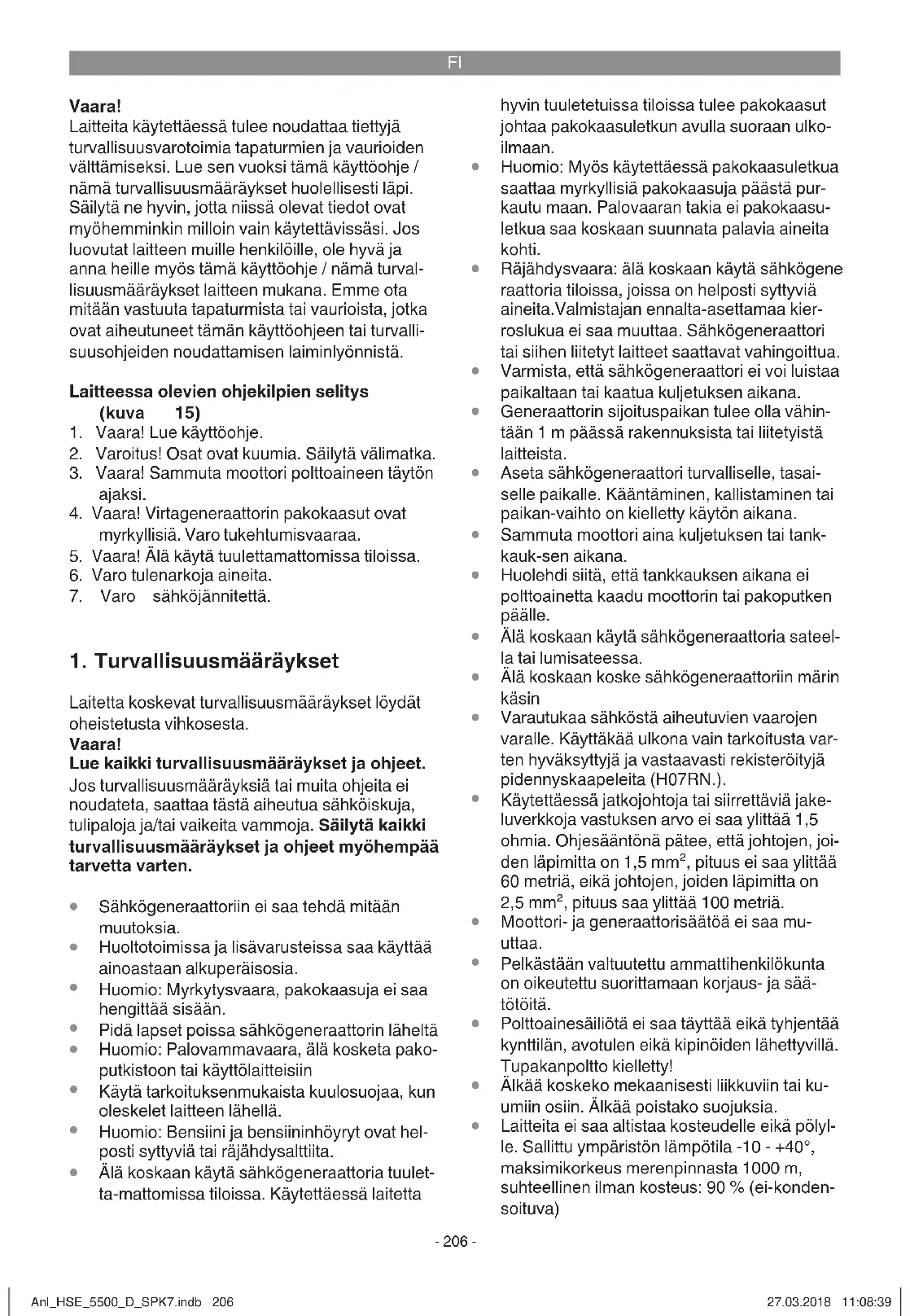

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

Laitteessa olevien ohjekilpien selitys (kuva 15)

1. Vaara! Lue käyttöohje.
2. Varoitus! Osat ovat kuumia. Säilytä välimatka.
3. Vaara! Sammuta moottori polttoaineen täytön ajaksi.
4. Vaara! Virtageneraattorin pakokaasut ovat myrkyllisiä. Varo tukehtumisvaaraa.
5. Vaara! Älä käytä tuulettamattomissa tiloissa.
6. Varo tulenarkoja aineita.
7. Varo sähköjännitettä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Vaara!

Lue kaikki turvallisuusmääräykset ja ohjeet.

Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

• Sähkögeneraattoriin ei saa tehdä mitään muutoksia.
• Huoltotoimissa ja lisävarusteissa saa käyttää ainoastaan alkuperäisosia.
• Huomio: Myrkytysvaara, pakokaasuja ei saa hengittää sisään.
• Pidä lapset poissa sähkögeneraattorin läheltä
• Huomio: Palovammavaara, älä kosketa pakoputkistoon tai käyttölaitteisiin
• Käytä tarkoituksenmukaista kuulosuojaa, kun oleskelet laitteen lähellä.
• Huomio: Bensiini ja bensiininhöyryt ovat helposti syttyviä tai räjähdysalttiita.
• Älä koskaan käytä sähkögeneraattoria tuuletta-mattomissa tiloissa. Käytettäessä laitetta

hyvin tuuletetuissa tiloissa tulee pakokaasut johtaa pakokaasuletkun avulla suoraan ulkoilmaan.
- Huomio: Myös käytettäessä pakokaasuletkua saattaa myrkyllisiä pakokaasuja päästä purkautu maan. Palovaaran takia ei pakokaasuletkua saa koskaan suunnata palavia aineita kohti.
- Räjähdysvaara: älä koskaan käytä sähkögene raattoria tiloissa, joissa on helposti syttyviä aineita. Valmistajan ennalta-asettamaa kierroslukua ei saa muuttaa. Sähkögeneraattori tai siihen liitetyt laitteet saattavat vahingoittua.
- Varmista, että sähkögeneraattori ei voi luistaa paikaltaan tai kaatua kuljetuksen aikana.
- Generaattorin sijoituspaikan tulee olla vähintään 1 m päässä rakennuksista tai liitetyistä laitteista.
- Aseta sähkögeneraattori turvalliselle, tasaiselle paikalle. Kääntäminen, kallistaminen tai paikan-vaihto on kielletty käytön aikana.
- Sammuta moottori aina kuljetuksen tai tank-kauk-sen aikana.
- Huolehdi siitä, että tankkauksen aikana ei polttoainetta kaadu moottorin tai pakoputken päälle.
- Älä koskaan käytä sähkögeneraattoria sateella tai lumisateessa.
- Älä koskaan koske sähkögeneraattoriin märin käsin
- Varautukaa sähköstä aiheutuvien vaarojen varalle. Käyttäkää ulkona vain tarkoitusta varten hyväksyttyjä ja vastaavasti rekisteröityjä pidennyskaapeleita (H07RN.).
- Käytettäessä jatkojohtoja tai siirrettäviä jaku- luverkkoja vastuksen arvo ei saa ylittää 1,5 ohmia. Ohjesääntönä pätee, että johtojen, joiden läpimitta on 1,5 mm², pituus ei saa ylittää 60 metriä, eikä johtojen, joiden läpimitta on 2,5 mm², pituus saa ylittää 100 metriä.
- Moottori- ja generaattorisäätöä ei saa muuttaa.
- Pelkästään valtuutettu ammattihenkilökunta on oikeutettu suorittamaan korjaus- ja sää-tötöitä.
- Polttoainesäiliötä ei saa täyttää eikä tyhjentää kynttilän, avotulen eikä kipinöiden lähettyvillä. Tupakanpoltto kielletty!
- Älkää koskeko mekaanisesti liikkuviin tai kuumiin osiin. Älkää poistako suojuksia.
- Laitteita ei saa altistaa kosteudelle eikä pöylle. Sallittu ympäristön lämpötila -10 - +40°, maksimikorkeus merenpinnasta 1000 m, suhteellinen ilman kosteus: 90 % (ei-kondensoituva)

FI

• Generaattorin käyttövoima tulee polttomoottorista, josta kehittyy kuumuutta pakoputken (pistorasioiden vastapäisellä sivulla) ja pakoputken aukon alueelle. Vältä koskettamasta näihin pintoihin palovammavaaran vuoksi.
• Polttoaine on palavaa ja helposti syttyvää. Ei saa täyttää käytön aikana.
  Jotkin iskumäntäpolttomoottorin osat ovat kuumia ja voivat aiheuttaa palovammoja. Noudata virtageneraattorissa olevia varoituksia.
• Jos se on asennettu tuuletettuihin tiloihin, niin paloturvallisuutta ja räjähdysvaaraa koskevat lisävaatimukset tulee täyttää.
• Ennen käyttöä tulee virtageneraattori ja sen sähkövarusteet (mukaanlukien johdot ja pistoliittimet) tarkastaa, jotta varmistetaan, ettei se ole viallinen.
• Virtageneraattoria ei saa liittää muihin virranlähteisiin, kuten esimerkiksi energianjakeluyritysten virranjakeluuun. Erityistapauksissa, joissa tarvitaan varayhteys olemassa oleviin sähköjärjestelmiin, tämän liitännän saa suorittaa vain pätevä sähköasentaja, joka ottaa huomioon julkista sähköverkkoa käyttävien varusteiden poikkeavuudet virtageneraattorin käyttöön nähden. Tämän ISO 8528 -standardin osan mukaan poikkeavuudet tulee ilmoittaa käyttöohjeessa.
• Suurten mekaanisten rasituksen vuoksi tulee käyttää vain kulutusta kestäviä (standardin IEC 60245-4 mukaisia) kumiletkujohtoja tai samanarvoisia varusteita.
• Varoitus! Noudata virtageneraattorin käyt-töpaikalla voimassa olevia sähköturvallisuutta koskevia määräyksiä.
• Varoitus! Ota huomioon vaatimukset ja varotoimenpiteet siinä tapauksessa, että laitteiston virransyöttö tehdään uudelleen virtageneraattorien avulla, riippuvaisina tätä laitteistoa koskevista suojatoimenpiteistä ja sovellettavista direktiiveistä.
• Virtageneraattoreita tulee kuormittaa enintään nimellistehoonsa asti nimellis-ympäristöolosuhteissa. Jos virtageneraattoria käytetään olosuhteissa, jotka eivät vastaa standardin ISO 8528-8 mukaisia käyttöolosuhteita ja jos moottorin tai generaattorin jäähdytys on vaikeampaa, esim. kun sitä käytetään ahtailla alueilla, on tarpeen alentaa tehoa. Laitteen käyttäjän tulee saada käyttöönsä tiedot, joilla häntä ohjeistetaan tarvittavasta tehonalen-nuksesta, jos lämpötilat, asennuskorkeus ja ilmankosteus ovat korkeampia kuin viitteenä annetut käyttöolosuhteet.
  Teknisissä tiedoissa annetut äänen tehotason

(LWA) ja äänen painetehon (LWM) arvot ovat päästötason arvoja eivätkä aina välttämättä merkitse turvallista työskentelytasoa. Koska päästö- ja melutasojen välillä on yhteys, ei päästöarvoja voi aina luotettavasti ottaa mahdollisesti tarvittavien täydentävien varotoimenpiteiden mittapuuksi. Todelliseen työpaikalla työskentelevän henkilön kokemaan melutasoon vaikuttaviin tekijöihin kuuluvat mm. työskentelytilan ominaisuudet, muut melunlähteet kuten esim. koneiden ja muiden viereisten prosessien määrä sekä se ajanjakso, jonka keston ajan käyttäjä on alltiina melulle. Samoin saattaa sallitun melutason määritelmä vaihdella maasta toiseen. Tästä huolimatta nämä tiedot antavat koneen käyttäjälle mahdollisuuden arvioida riskien ja vaarojen määrä paremmin.

- Älä käytä sellaisia sähkötarvikkeita (ei myöskään jatkojohtoja tai pistoliitoksia), jotka ovat viallisia. Sähköliitäntäjohtojen ja liitettyjen laitteiden tulee olla moitteettomassa kunnossa.

- Sähkögeneraattoriin saa liittää ainoastaan sellai-sia laitteita, joiden jännitetiedot ovat samat kuin sähkögeneraattorin antojännite.

- Älä koskaan liitä sähkögeneraattoria virtaver-kkoon (pistorasiaan).

- Kuluttajaan vievät johdot tulee pitää mahdollisimman lyhyinä.

- Toimita likaantunut huoltomateriaali ja käyttöaineet niille tarkoitettuun keräyspisteeseen.

- Toimita pakkausmateriaali, metallit ja muovit kierrätykseen.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuva 1-5)

1Säiliöntäyttönäyttö
2 Säilion kansi
3 230 V\~ pistorasia, 2 kpl
4 Maadoitusliitäntä
5 Turvakäynnistin 230 V
6 Turvakäynnistin 400 V
7 Öljyntäyttöruuvi
8 Öljynpäästöruuvi
9 Öljynpuutevarmistin
10 Päälle-/pois-katkaisin
11 Rikastinvipu
12 Vetokäynnistyslaite
13 Bensiinihana
14 Pyörät

FI

15 Pyörien akseli
16 Jalusta
17 Työntösangan kannatin
18 Työntösanka
19a Ruuvit M8x40
19b Ruuvit M8x25
20 Ruuvit M8x16
21 Pyörien välilevyt
22 Pyörien varmistussokat
23 Mutterit M8
24 Ruuvinväännin
25 Sytytystulppa-avain
26 Öljyntäyttösuppilo
27 Vaihtokytkin 230 V\~/400 V 3\~
28 Merkkivalo 230 V
29 Merkkivalo 400 V
30 400 V 3\~ -pistorasia

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteseeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauksesta.
- Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
• Tarkasta, onko toimitus täysilukuinen.
- Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
- Säilytä pakkaus, mikäli mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

- Alkuperäiskäyttöohje

3. Määräysten mukainen käyttö

Laite soveltuu käytettäväksi tarkoituksiin, joissa käytetään 230 V vaihtovirtaa / 400 V 3-vaihevirtaa. Noudata ehdottomasti erityisissä turvallisuus-määräyksissä annettuja rajoituksia. Generaattorin käyttötarkoitus on sähkötyökalujen käyttö ja valonlähteiden virransyöttö. Kotitalouslaitteiden

sopivuus tulee tarkastaa kunkin valmistajan antamien tietojen perusteella. Epäselvissä tapauksissa kysy neuvoa alan erikoisliikkeestä.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Generaattori....Synkronoitu

Suojalaji: IP 23M

Jatkuva teho P _nlm (S1): ......

3600 W/400 V 3\~; 3000 W/230 V\~ wattia

Käyttömoottorin rakennetyyppi: ....

4-tahtinen ilmajäähdytetty

Tilavuus: 389 cm ^4

Suurin teho: 7 kW / 9,5 HV

Polttoaine:......lyijytön bensiini

Polttoainesäilion tilavuus: 25 l

Moottoriöljy: n. 1,1 l (15W40)

Kulutus 2/3 kuormituksella: ......n. 2,5 l/h

Paino: 82 kg

Äänen painetaso L _pA : 74,5 dB(A)

Äänen tehotaso L _WA Mittausvirhe K ......

Lämpötila kork.: 40°C

Suurin sijoituskorkeus (NN yläpuolella): .. 1000 m

Sytytystulppa: ......NGK; BPR5ES

FI

Käyttötapa S1 (jatkuva käyttö)

Konetta voidaan käyttää jatkuvasti annetulla teholla.

Käyttötapa S2 (lyhytaikainen käyttö)

Konetta saa käyttää lyhytaikaisesti ilmoitetulla teholla (5 minuutin ajan). Sen jälkeen tulee koneen seistä jonkin aikaa, jotta se ei kuumene liikaa (5 minuutin ajan).

5. Ennen käyttöönottoa

5.1 Asennus

• Asenna jalusta, pyörät ja työntösanka kuten kuvissa 6 - 9 näytetään.
• Asenna kaikki osat, ennen kuin täytät laittee-seen polttoainetta ja öljyä, jotta vältät nesteiden vuotamisen ulos.
• Asenna pyörät siten, että työnnät ensin pyörien akselin generaattorin alapuolella olevien kannattimien läpi ja asennat sitten pyörät kuten kuvassa 7 näytetään. Huolehdi pyöriä asentaessasi siitä, että se pyörien puoli, jolla pyörän napa on korkeampi, näyttää laitteen suuntaan, koska muuten pyörät hankaavat runkoon.

5.2 Sähköturvallisuus:

• Sähköliitäntäjohtojen ja liitettyjen laitteiden tulee olla moitteettomassa kunnossa.
• Sähkögeneraattoriin saa liittää ainoastaan sellai-sia laitteita, joiden jännitetiedot ovat samat kuin sähkögeneraattorin antojännite.
• Älä koskaan liitä sähkögeneraattoria virtaver-kkoon (pistorasiaan).
• Kuluttajaan vievät johdot tulee pitää mahdollisimman lyhyinä.

5.3 Ympäristönsuojelu

• Toimita likaantunut huoltomateriaali ja käyttöaineet niille tarkoitettuun keräyspisteeseen.
• Toimita pakkausmateriaali, metallit ja uovit kierrätykseen.

5.4 Maadoitus

Staattisten lataumien purkamista varten on kotelon maadoittaminen sallittu. Tätä varten liitetään johdon yksi pää generaattorin maadoitusliitäntään (kuva 3/7) ja toinen pää ulkoiseen massaan (esim. sauvamaadoittimeen).

6. Käyttö

Huomio! Ensimmäisen käyttöönoton yhteydessä tulee moottoriin täyttää öljyä sekä polttoainetta.

• Tarkasta polttoaineen määrä, lisää tarvittaessa
  • Huolehdi laitteen riittävästä tuuletuksesta
• Varmista, että sytytyskaapeli on kiinnitetty sytyty-stulppaan
• Tarkasta sähkögeneraattorin välitön lähiympäristö
• Irroita mahdollisesti sähkögeneraattoriin liitetty laite

6.1 Moottorin käynnistys

• Avaa bensiinihana (13) kiertämällä hanaa alaspäin
• Aseta päälle-/pois-katkaisin (10) asentoon "ON"
  • Aseta rikastinvipu (11) asentoon I ∅ I.
• Käynnistä moottori tempaisukäynnistimellä (12) vetämällä kahvasta voimakkaasti. Jos moottori ei käynnisty, vedä kahvasta uudelleen.
• Työnnä rikastinvipu (11) jälleen takaisin, kun moottori on käynnistynyt.

Huomio!

Kun laite käynnistetään vetokäynnistimellä, saattaa käynnistyvän moottorin aiheuttama äkil- linen takapotku johtaa käsien loukkaantumiseen. Käytä suojakäsineitä laitetta käynnistäessäsi.

6.2 Sähkögeneraattorin kuormitus

• Kun käännät vaihtokytkimen (kuva 3/nro 27) vasemmalle, voit käyttää 230V\~ pistorasioita. Huomio: Vaikka tässä asennossa 3000 watin jatkuva teho (S1) jaetaankin 2 pistorasiaan, voit kuitenkin kuormittaa yhtä pistorasiaa kerrallaan 3000 watilla. Molempien pistorasioiden yhteenlaskettu kuormitus saa lyhytaikaisesti (S2) yllittää 5 minuutin ajan 3300 watin enimmäistehon.
• Kun käännät vaihtokytkimen (kuva 3/nro 27) oikealle, on 400V 3-vaihevirran pistorasia aktivoitu. Huomio: Tätä pistorasiaa saa kuormittaa jatkuvasti (S1) 3600 watilla ja lyhytaikaisesti (S2) kork. 5 minuutin ajan 4800 watilla.
• Generaattori soveltuu käytettäväksi 230 V ja 400 V 3-vaihe-vaihtovirtalaitteiden kanssa.
• Generaattoria ei saa liittää kotitalousverkko-on, tästä saattaa aiheutua generaattorin tai talossa olevien muiden sähkölaitteiden vahin-

FI

goittuminen.

Viite: Monet sähkölaitteet (moottoripistosahat, porakoneet jne.) saattavat ottaa enemmän virtaa, kun niitä käytetään vaikeammissa olosuhteissa. Monia sähkölaitteita (esim. televisioita, tietokoneita jne.) ei tule käyttää generaattorin avulla. Tiedustele asiaa epäselvissä tapauksissa laitteesi valmistajalta.

6.3 Ylikuormitussuoja

Generaattori on varustettu ylikuormitussuojalla. Se kytkee kulloisenkin pistorasian pois päältä ylikuormituksen sattuessa.

Huomio! Jos näin tapahtuu, vähennä generaattorista ottamaasi sähkövirtaa tai poista siihen liitetyt vialliset laitteet.

Huomio! Viallisen ylikuormitussuojakytkimen tilalle saat liittää vain ylikuormitussuojakytkimen, jonka tehotiedot ovat samat. Ota tätä varten yhteyttä tekniseen asiakaspalveluun.

230V\~ pistorasiat:

Ylikuormituksen sattuessa 230V\~pistorasiat (kuva 3/nro 3) kytketään pois. Painamalla ylikuormituskytkintä (kuva 3/nro 5) voit kytkeä 230V\~pistorasiat jälleen päälle.

400V 3\~pistorasia:

Ylikuormituksen sattuessa 400V 3\~pistorasia (kuva 3/nro 30) kytketään pois. Painamalla ylikuormituskytkintä (kuva 3/nro 6) voit kytkeä 400V 3\~-pistorasian jälleen päälle.

6.4 Moottorin sammutus

Anna generaattorin käydä lyhyen aikaa kuormittamatta, ennen kuin sammutat sen, jotta laite voi „jäähtyä”.
- Käännä Päälle-/pois-katkaisin (kuva 1/nro 10) avaimella asentoon „OFF”.
• Suljebensiinihana.

7. Puhdistus, huolto, säilytys ja varaosatilaus

Sammuta moottori ennen kaikkia puhdistus- ja huoltotöitä ja irroita sytytystulpan pistoke sytytystulpasta.

Viite! Sammuta laite heti ja ota yhteyttä huoltopisteeseen, jos:

• esiintyy epätavallista tärinää tai ääniä
- moottori vaikuttaa ylikuormitetulta tai siinä on sytytyshäiriöitä
- pakokaasut ovat liian tummia tai liian vaaleita

7.1 Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.
• Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.
• Puhdista laite säännöllisin väliajoin käyttäen kostea a riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä.

7.2 Ilmansuodatin

Ilmansuodatin tulee puhdistaa aina 30 käyttötunnin jälkeen. Noudata tässä myös huollosta annettuja ohjeita.

• Puhdista ilmansuodatin säännöllisesti, vaihda tarvittaessa
• Avaa molemmat jouset (kuva 11 / A) ja ota ilmansuodattimen kansi pois (kuva 11 / B)
  • Ota suodatinpatruunat pois (kuva 12 / C).
  • Patruunan puhdistamiseen ei saa käyttää vahvoja puhdistusaineita tai bensiiniä.
• Puhdista patruunat koputtelemalla niitä tasai- sen pinnan päällä. Jos ne ovat likaantuneet pahasti, pese ne saippuavedellä, huuhtele sitten puhtaalla vedellä ja anna niiden kuivua ilmassa.
• Kokoaminen tehdään päinvastaisessa järjes-tyksessä.

7.3 Sytytystulppa (kuva 13-14)

Tarkasta ensimmäisen kerran sytytystulpan 10 käyttötunnin jälkeen, onko se likaantunut, ja puhdista se tarvittaessa kuparilankaharjalla. Sen jälkeen huolla sytytystulppa aina 50 käyttötunnin välein.

• Avaa huoltoluukku (kuva 13/E).
- Vedä sytytystulpan pistoke kiertoliikkeellä pois.
- Irroita sytytystulppa mukana toimitetulla sytyty-stulpan avaimella
- Kokoaminen tehdään päinvastaisessa järjestyksessä.

FI

7.4 Öljynvaihto / öljymäärän tarkistus (ennen joka käyttöä)

Öljynvaihto tulee suorittaa moottorin ollessa käyttölämpötilassa.

• Käytä ainoastaan moottoriöljyä (15W40)
- Aseta generattori sopivalle alustalle hieman viistoon kallistettuna niin, että öljynpäästöruuvi on alinna.
• Avaaöljyntäyttöruuvi
- Avaa öljynlaskuruuvi ja laske lämmin moottoriöljy sopivaan keräysastiaan.
- Kun käytetty öljy on valunut pois, sulje äljynlaskuruuvi ja aseta generaattori jälleen vaakasuoraan.
- Täytä moottoriöljyä öljyn mittatikun ylempään merkkiin asti. (ca. 1,1, l)
- Huomio: älä ruuvaa öljyn mittatikkua paikalleen öljymäärän tarkistamiseksi, vaan työnnä se aukkoon vain kierteisiin asti.
- Käytetty öljy tulee hävittää määräysten mukaisesti.

7.5 Automaattinen sammutus öljynpuutteen vuoksi

Öljynpuutevalvonta toimentuu, kun moottoriöljyn määrä on liian vähäinen. Tällöin moottoria ei voi käynnistää tai se sammu automaattisesti lyhyen ajan kuluttua. Käynnistäminen on mahdollista vasta kun moottoriöljyä on lisätty.

7.6 Huolto

- Laitteen sisäpuolella ei ole mitään huoltoa tarvitsevia osia.

7.7 Säilytys

• Anna koneen jäähtyä (n. 5 minuuttia)
• Puhdista koneen ulkoinen kotelo.
- Säilytä konetta kylmässä, kuivassa paikassa poissa sytytyslähteiden ja tulenarkojen aineiden lähistöltä.

7.8 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

• Laitteentyyppi
  • Laitteentuotenumero
  • Laitteentunnusnumero
  • Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.isc-gmbh.info

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

9. Kuljetus

• Käytä kuljetukseen laitteen kahvaa ja siirrä virtageneraattoria sitä käyttäen.
  • Kuljeta laitetta vain kuljetuskahvasta.
• Suojaa laitetta odottamattomilta töytäyksistä tai tärinältä.

FI

10. Häiriöiden poisto

Häiriö Syy Toimenpide
Moottoriaeivoikäynnistää	ÖljynpuutevalvontalauennutSytytystulppa karstottunutEi polttoainetta	Tarkasta öljymäärä, lisää öljyäPuhdista tai vaihda sytytystulppa.Elektrodiväli 0,6 mmTäytä polttoainetta / anna tarkastaabensiinihana
Generaattorissaonliian vähäinen j ännite tai ei lainkaan	Säädin tai kondensaattori viallinenVirtapiikin suojakytkin on lauennutIlmansuodatin on likainen	Ota yhteyttä alan liikkeeseenPaina kytkintä ja vähennä käyttäjienlukumäärääPuhdista suodatin tai vaihda uuteen

FI

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

F1

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* sytytystulppa, ilmansuodatin, bensiirinsuodatin
Käyttömateriaali / käyttöosat*
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
  Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
  Kuvaa tätä toimintavirhettä.

F1

Takuutodistus

Arvoisa asiakas,

tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia-kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-della.
   Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
4. laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteile tai puutteellisesta hoidosta ja huollosta.
5. laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
6. laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.
7. Takuuajan kesto on 60 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
8. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy-mättä.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

EE

Oht!
