HSE 5500 D - Генератор Herkules - Безплатно ръководство за потребителя

Тип продукт	Синхронен генератор
Марка	Херкулес
Модел	HSE 5500 D
Непрекъсната мощност (S1) 230 V	3000 W
Непрекъсната мощност (S1) 400 V трифазен	3600 W
Максимална мощност (S2 5 мин) 230 V	3300 W
Максимална мощност (S2 5 мин) 400 V трифазен	4800 W
Максимална мощност (2 мин) 400 V трифазен	5500 W
Изходно напрежение	2 x 230 V~ и 1 x 400 V 3~
Номинален ток	13 A (230 V) / 5,2 A (400 V 3~)
Честота	50 Hz
Тип двигател	4-тактов въздушно охлаждане
Работен обем	389 cm³
Мощност на двигателя	7 kW / 9,5 к.с.
Гориво	Нормален безоловен бензин
Капацитет на резервоара	25 l
Моторно масло	15W40, около 1,1 l
Разход при 2/3 натоварване	Около 2,5 l/h
Тегло	82 kg
Ниво на звуково налягане (LpA)	74,5 dB(A)
Ниво на звукова мощност (LWA)	96 dB(A) (несигурност 1,89 dB)
Защита	IP 23M
Свещ за запалване	F7RTC (междуелектродно разстояние 0,6 mm)
Функции за безопасност	Автоматично спиране при липса на масло, защита от претоварване, диференциални прекъсвачи
Текуща поддръжка	Почистване на въздушен филтър, смяна на масло, проверка на свещ на всеки 50 часа
Допустима температура на околната среда	-10 °C до +40 °C

Често задавани въпроси - HSE 5500 D Herkules

Как да стартирам генератор HSE 5500 D?

Отворете горивния кран, поставете превключвателя за включване/изключване на ON, затворете дросела (лост на I), след това дръпнете енергично реверсивния стартер. След стартиране натиснете дроселния лост обратно.

Какво моторно масло да използвам и колко?

Използвайте масло 15W40, около 1,1 литра. Проверете нивото с пръчката, без да я завивате, а просто я потопете до резбата.

Как да извърша смяна на маслото?

Пуснете двигателя да се загрее, поставете леген под пробката за източване, извадете пробката и оставете маслото да изтече. Затворете, след това напълнете през отвора за пълнене до горната маркировка.

Какво да направя, ако двигателят не стартира?

Проверете нивото на маслото (защита от липса на масло), бензина, отворен ли е горивният кран, свещта (чиста и междуелектродно разстояние 0,6 мм), и дали дроселът е в затворено положение.

Как да свържа уреди към контактите?

Използвайте превключвателя за обръщане: ляво положение за контакти 230 V~, дясно положение за контакт 400 V 3~. Не превишавайте посочените мощности (S1 или S2). Не свързвайте към домашната мрежа.

Какво да направя при претоварване?

Превключвателят за претоварване се задейства. Намалете натоварването или изключете дефектните уреди, след това включете отново превключвателя (реф. 5 за 230 V, реф. 6 за 400 V).

Как да заземи генератора?

Свържете кабел между клемата за заземяване (реф. 4) и външен заземителен контакт (заземяващ кол). Това разсейва статичните заряди.

Какви са основните указания за безопасност?

Използвайте само на открито или в добре проветриво помещение, далеч от запалими материали. Не зареждайте гориво, докато двигателят работи. Не докосвайте горещи части. Носете ръкавици и антишумни каски.

Как да почистя въздушния филтър?

Отворете скобите на капака, извадете филтърния елемент. Изтупайте го върху равна повърхност или го измийте със сапунена вода, изплакнете и подсушете. Не използвайте бензин. След това го монтирайте обратно.

Къде мога да намеря резервни части?

Поръчайте, като посочите типа (HSE 5500 D), артикулния номер и номера на частта. Посетете www.isc-gmbh.info за цени. Обичайните консумативи са свещ, въздушен филтър и горивен филтър.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HSE 5500 D Herkules

BG Оригинално упътване за употреба Генератор на ток

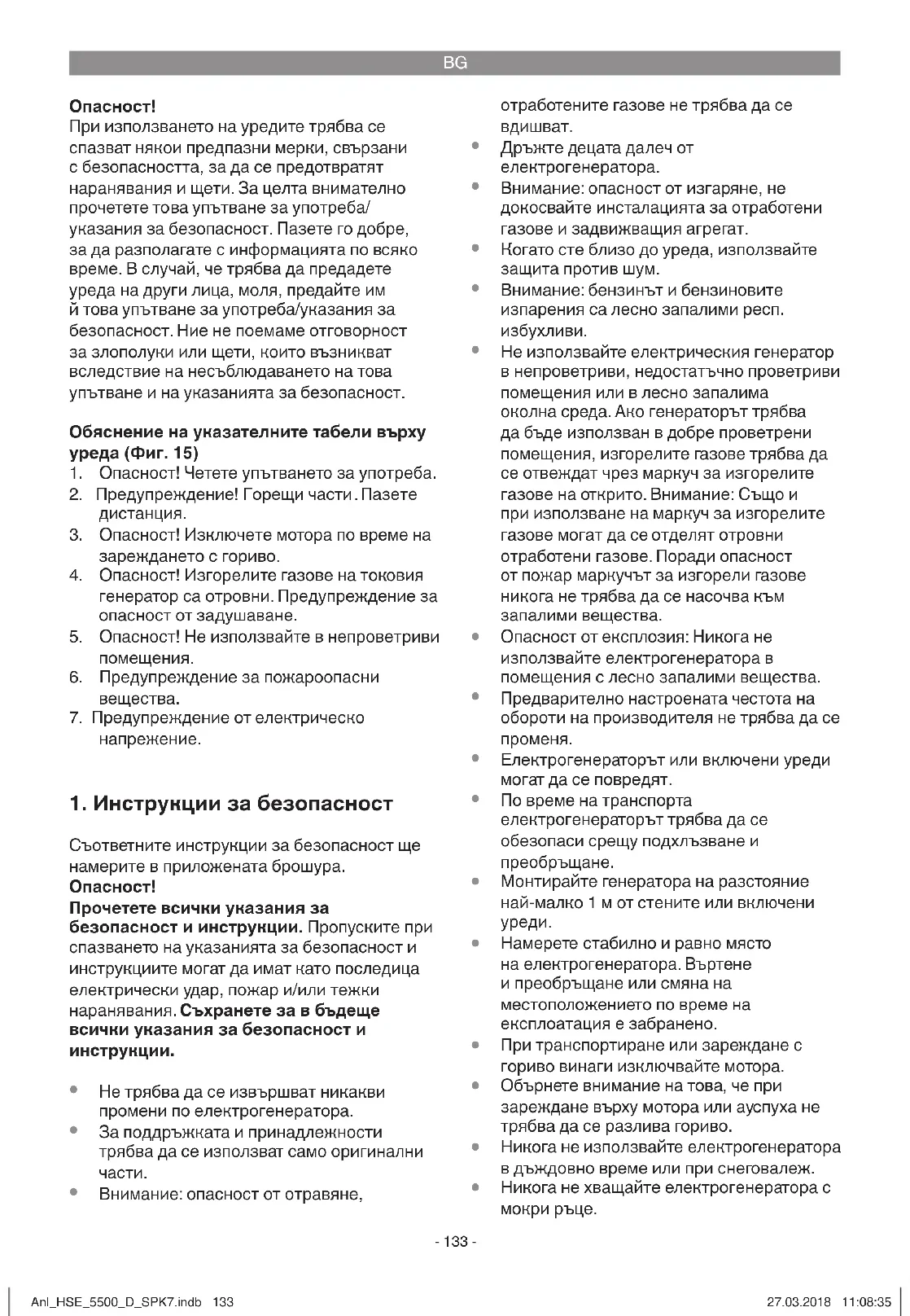

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Обяснение на указателните табели върху уреда (Фиг. 15)

1. Опасност! Четете упътването за употреба.
2. Предупреждение! Горещи части. Пазете дистанция.
3. Опасност! Изключете мотора по време на зареждането с гориво.
4. Опасност! Изгорелите газове на токовия генератор са отровни. Предупреждение за опасност от задушаване.
5. Опасност! Не използвайте в непроветриви помещения.
6. Предупреждение за пожароопасни вещества.
7. Предупреждение от електрическо напрежение.

Съответните инструкции за безопасност ще намерите в приложената брошура. Опасност!

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

• Не трябва да се извършват никакви промени по електрогенератора.
• За поддръжката и принадлежности трябва да се използват само оригинални части.
  • Внимание: опасност от отравяне,

отработените газове не трябва да се вдишват.

• Дръжте децата далеч от електрогенератора.
Внимание: опасност от изгаряне, не докосвайте инсталацията за отработени газове и задвижващия агрегат.
- Когато сте близо до уреда, използвайте защита против шум.
Внимание: бензинът и бензиновите изпарения са лесно запалими респ. избухливи.
- Не използвайте електрическия генератор в непроветриви, недостатъчно проветриви помещения или в лесно запалима околна среда. Ако генераторът трябва да бъде използван в добре проветрени помещения, изгорелите газове трябва да се отвеждат чрез маркуч за изгорелите газове на открито. Внимание: Също и при използване на маркуч за изгорелите газове могат да се отделят отровни отработени газове. Поради опасност от пожар маркучът за изгорели газове никога не трябва да се насочва към запалими вещества.
- Опасност от експлозия: Никога не използвайте електрогенератора в помещения с лесно запалими вещества.
• Предварително настроената честота на обороти на производителя не трябва да се променя.
- Електрогенераторът или включени уреди могат да се повредят.
- По време на транспорта електрогенераторът трябва да се обезопаси срещу подхлъзване и преобръщане.
- Монтирайте генератора на разстояние най-малко 1 м от стените или включени уреди.
- Намерете стабилно и равно място на електрогенератора. Въртене и преобръщане или смяна на местоположението по време на експлоатация е забранено.
- При транспортиране или зареждане с гориво винаги изключвайте мотора.
- Обърнете внимание на това, че при зареждане върху мотора или ауспуха не трябва да се разлива гориво.
- Никога не използвайте електрогенератора в дъждовно време или при снеговалеж.
- Никога не хвашайте електрогенератора с мокри ръце.

BG

• Пазете се от електрически опасности. На открыто използвайте само разрешените за това удължителни кабели със съответната маркировка (H07RN...).
• Ако се използват удължителни кабели или мобилни разпределителни мрежи, стойността на съпротивлението не трябва да надвишава 1,5 Ω. Като ориентировъчна величина є в сила, че общата дължина на кабели при сечение от 1,5 mm² не трябва да надвишава 60 m, при сечение от 2,5 mm² не трябва да бъдат надвишени 100 m.
• По настройките на мотора и генератора не трябва да се извършват никакви промени.
• Ремонтни и настроечни работи трябва да се извършват само от оторизиран за това квалифициран персонал.
• Не зареждайте близо до открита светлина, огън или летящи искри, респ. не изпразвайте резервоара. Не пушете!
• Не докосвайте никакви механично задвижени или горещи части. Не отстранявайте никакви защитни покрития.
• Уредите не трябва да бъдат излагани на влага или прах. Допустима околна температура -10 до +40°, макс. надморска височина 1000 м, относителна влажност на въздуха: 90 % (некондензираща)
• Генераторът се задвижва от мотор с вътрешно горене, който в областта на ауспуха (на противоположната страна на контакта) и изхода на изпускателната тръба предизвиква нагорещяване. Избягвайте близостта на тези повърхности поради опасност от кожни изгаряния.
• Горивото може да гори и е лесно запалимо. Не пълнете по време на работа.
• Някои части на буталния двигател с вътрешно горене са горещи и могат да предизвикат изгаряния. Трябва да се спазват предупредителните указания върху електрогенератора.
• Ако е монтиран в проветриви помещения, трябва да се спазват допълнителни изисквания към защитата от пожар и експлозия.
• Преди използването електрогенераторът и негового електрическо оборудване (включително кабели и щепселни връзки) трябва да бъдат проверени, за да се гарантира, че няма дефект.
• Електрогенераторът не трябва да бъде включван към други източници на ток, като например към електрозахранването

на доставчиците на електроенергия. В специални случаи, когато е предвидено резервно свързване към съществуващи електрически системи, това може да се извърши само от квалифициран електротехник, който отчита разликите между оборудването, използвано от електрическата мрежа, и работата на електрогенератора. Съгласно тази част на стандарт ISO 8528 разликите трябва да бъдат посочени в инструкциите за експлоатация.

• Поради високи механични натоварвания, трябва да се използват само издържливи гумени маркучи (според IEC 60245-4) или еквивалентно оборудване.
• Предупреждение! Следвайте правилата за електрическа безопасност, които важат за мястото, където се използват електрогенераторите.
• Предупреждение! Вземете предвид изискванията и предпазните мерки в случай на повторно снабдяване на инсталация с електрогенератори, в зависимост от мерките за защита на тези инсталация и приложимите директиви.

- Електрогенераторите трябва да се използват само до номиналната им мощност при определените условия на околната среда. Ако използването на електрогенератора се извършва при условия, които не отговарят на референтните условия на ISO 8528-8 и ако охлаждането на двигателя или генератора е нарушено, напр. в резултат на работа в зони с ограничен достъп се изисква намаляване на производителността. Трябва да се предостави информация, която да информира потребителя за изискваното намаляване на производителността поради по-високите температури, височината и влажността в сравнение с референтните условия.

- При техническите данни под ниво на шумовата мощност (LWA) и ниво на шумовия натиск (LWM) дадените стойности представляват емисионно ниво и не са принудително сигурни работни нива. Тъй като има взаимозависимост между нивата на емисия и приемане, то тя не може да приеме като надеждна за определяне на евентуално необходими допълнителни предпазни мерки. Влияещи фактори на актуалното ниво на приемане на шума от работната сила включват

BG

свойствата на работното помещение, други източници на шум и т.н., като напр. броя на машините и други гранични процеси и интервалът от време, през което обслуживащият е подложен на шума. Също така допустимото ниво на шума варира в зависимост от страната. Въпреки това тази информация дава възможност на работаеция с машината да направи по-добра преценка на рисковете и уврежданията.

• Не използвайте електрически средства за производство (а също и удължители за кабели и щепсели), които са дефектни.
• Електрически захранващи проводници и включени уреди трябва да бъдат в безупречно състояние.
• Трябва са се включват само уреди, чиито данни за напрежение съвпада с изходящото напрежение на електрогенератора.
• Никога не свързвайте електрогенератора с електрическата мрежа (контакта).
• Използвайте само защитно изолирани уреди.
• Дължините на проводниците към консуматора трябва да бъдат възможно най-къси.
• Предавайте замърсените материали за поддръжка и горива в предвиден за това предавателен пункт.
• Подавайте опаковъчния материал, металл и пластмаси за рециклиране.

5 Предпазителен разединител 230 V

6 Предпазителен разединител 400 V

7 Винт за наливане на масло

8 Винт за изпускане на масло

9 Предпазител при дефицит на масло

10 Вкл-/изключвател

11 Лост на дроселната клапа

12 Устройство за реверсивен старт

13 Кран за бензин

14 Колела

15 Колесна ос

16 Опорен крак
17 Държач на приплъзгаща скоба
18 Приплъзгаща скоба
19a Винтове M8x40
19b Винтове M8x25
20 Винтове M8x16
21 Подложни шайби за колела
22 Предпазни шплинтове за колела
23 Гайки М8
24 Отвертка
25 Ключ на запалителната свещ
26 Фуния за наливане на масло
27 Превключвател 230 V\~/ 400 3 \~
28 Контролна лампа 230 V
29 Контролна лампа 400 V
30 400 V 3 \~ контакт

Моля, проверете окомплектоваността на артикулас помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблицав информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.
- Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
- Проверете дали обемът на доставка е пълен.
- Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
- По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

• Оригинално упътване за употреба

BG

3. Употреба по предназначение

Уредът е подходящ за всички употреби, които са предвидени за режим от 230 Волта \~/400 Волта 3 \~. Съблюдавайте непременно ограниченията в допълнителните указания за безопасност. Поради наличието на генератора задвижването е от електроинструменти, а електрозахранването от осветителни източници. При домакински уреди проверете моля пригодността съгласно следните данни на производителя. При съмнение попитайте оторизиран специализиран търговец.

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

4. Технически данни

Генератор:......синхронен
Степен на защита: IP 23M
Постоянна мощност P_nenn (S1: ....3600 W/400 V 3\~; 3000 W/230 V\~
Максимална мощност P_max (S2 5 мин): ...... ....4800 W/400 V 3\~; 3300 W/230 V\~ Максимална мощност P_max (2 мин): ....
......5500 W/400 V 3\~; 3300 W/230 V\~ Номинално напрежение U пелл ......
...... 2 x 230 V\~/1x 400 V 3\~ Номинален ток I nenn : ...... .... 13 A (230V\~) / 5,2 A (400V 3\~)
Честота F_nenn : 50 Hz Изпълнение двигател на задвижващ механизъм:
4 тактов с въздушно охлаждане Работен обем на цилиндър: 389 см³ Макс. Мощност: 7 kW / 9,5 PS
Гориво: ......Обикновен бензин безоловен Обем на резервоара: ......25 л

Моторно масло: ......ок. 1,1 л (15W40) Разход при 2/3 товар: ......ок. 2,5 л/ч
Тегло: ....82 кг Ниво на звуково налягане L_pA : .....74,5 децибела(А)
Ниво на звукова мощност L_WA ..... Колебание К ...... ....96 децибела (A)/1,89 децибела(A)
Коефициент на мощността cos φ: ....1 Клас според мощността: ....G1
Температура макс: ....40 °C Макс. височина на монтаж (над нормалната нула)....1000 м
Запалителна свещ: ......F 7RTC

Работен режим S1 (непрекъсната експлоатация)

Машината може продължително време да се използва с указаната мощност.

Машината може за кратко време да работи с посочената мощност (5 мин.). След това машината трябва за известно време да не работи, за да не се нагрява недопустимо (5 мин.)

• Монтирайте опорния крак, колелата и приплъзгащата скоба, както е изобразено на фигури 6-9.
• Монтирайте всички части, преди да налеете гориво и масло, за да избегнете изтичането на течности.
• За да монтирате колелата, прибутайте най-напред колесната ос през държачите върху долната страна на електрическия генератор и монтирайте колелата, както е изобразено на фигура 7. При монтирането на колелата обърнете внимание на това, страната на колелата с по-голямата главина на колелото да е насочена в посока към уреда, тъй като в противен случай колелата стържат върху рамката.

• Електрически захранващи проводници и включени уреди трябва да бъдат в безупречно състояние.

BG

• Трябва са се включват само уреди, чиито данни за напрежение съвпада с изходящото напрежение на електрогенератора.
• Никога не свързвайте електрогенератора с електрическата мрежа (контакта).
• Използвайте само защитно изолирани уреди.
• Дължините на проводниците към консуматора трябва да бъдат възможно най-къси.

5.3 Защита на околната среда

• Предавайте замърсените материали за поддръжка и горива в предвиден за това предавателен пункт.
• Подавайте опаковъчния материал, металл и пластмаси за рециклиране.

5.4 Заземяване

За отклоняване на статични натоварвания може да се направи заземяване на корпуса. За тази цел от една страна на извода за заземяване на генератора (фиг. 3/7) се свързва кабел към външна маса (напр. заземяващ прът) от друга.

6. Обслужване

Внимание! При първото пускане в експлоатация моторното масло и горивото трябва да са наляти. (ca. 1,1 I)

• Проверете нивото на горивото, евентуално добавете.
• Погрижете се за достатъчна вентилация на уреда.
• Уверете се, че запалителният кабел е закрепен към запалителната свещ.
• Преценете непосредственото обкръжение на електрогенератора.
• Разединете евентуално включен електрически уред от електрогенератора.

6.1 Стартиране на двигателя

• Отворете крана за бензина (13); тук завъртете крана надолу.
• Приведете включвателя / изключвателя (фиг. 1/поз. 10) в положение "ON".
• Приведете лоста на дроселната клапа (11) в положение I ∅ I.
• Стартирайте двигателя с помощта на реверсивния стартер (12); тук издърпайте силно за дръжката. Ако двигателят не се

е задействал, дръпнете още веднъж за дръжката.

- След стартиране на мотора отново избутайте обратно лоста на дроселната клапа (11).

Внимание!

При стартиране с реверсивен стартер може от внезапния ответен удар, причинен от потегляция двигател, да се получи нараняване на ръцете. При стартиране носете защитни ръкавици.

6.2 Натоварване на електрическия генератор

• Когато поставите превключвателя (фиг. 3/поз. 27) наляво, можете да използвате контактите 230 Волта \~. Внимание: Въпреки, че в тази позиция мощността при продължителна работа (S1) от 3000 Вата се разпределя върху 2 контакта, можете също така да натоварите контакт с 3000 Вата. Общото натоварване на двата контакта трябва да е кратковременно (S2) за 5 мин. максимум 3300 Вата.
• Когато поставите превключвателя (фиг. 3/поз. 27) надясно, е активен 400 Волта 3 \~ контакт. Внимание: Този контакт трябва да се натоварва продължително (S1) с 3600 Вата и кратковременно (S2) за макс. 5 мин. с 4800 Вата.
• Електрическият генератор е подходящ за уреди на променливо напрежение 230 Волта \~ и 400 Волта 3 \~.
• Не свързвайте генератора за домакинската мрежа, посредством това може да се предизвика повреда на генератора или на други електроуреди в къщата.

Съвет: Някои електроуреди (моторен трион, бормашини и др.) могат да имат по-голяма консумация на ток, ако се използват при утежнени условия.

Някои електроуреди (напр. телевизори, компютри, ...) не трябва да работят с генератор. В случай на съмнение, се допитайте до производителя на Вашия уред.

6.3 Защита срещу претоварване

Електрическият генератор е оборудван с защита срещу претоварване. Той изключва съответните контакти при претоварване.

BG

Внимание! Ако е налице този случай, то намалете електрическата мощност, която вземате от електрическия генератор или отстранете дефектните включени уреди.

Внимание! Дефектни превключватели за претоварване трябва да се заменят само от превключватели за претоварване от същото конструиране и производство със същите експлоатационни характеристики. За целта се обърнете към Вашата сервисна служба.

При претоварване се изключват 230-вoltови\~ контакти (фиг. 3/поз. 5). Посредством включване на превключвателя за претоварване (фиг. 3/поз. 10) могат отново да се пуснат в експлоатация 230-вoltови\~контакти.

При претоварване се изключва 400-волтов 3\~ контакт (фиг. 3/поз. 30). Посредством включване на превключвателя за претоварване (фиг. 3/поз. 9) може отново да се пусне в експлоатация 400-волтов 3\~ контакт.

6.4 Спиране на двигателя

• Преди да спрете електрогенератора, оставете го за кратко време да работи без натоварване, за да може агрегатът да се гпоохлади".
• Поставете включвателя/изключвателя (фиг. 1/поз. 10) в положение "STOP".
  • Затворете бензиновия кран.

7. Почистване, поддръжка, съхранение на склад и поръчка на резервни части

Преди започване на всяко почистване и поддръжка изключете двигателя и изтеглете от свещта щекера на свещта.

Предупредителна бележка! Веднага спрете уреда и се обърнете към Вашия сервис:

• При необичайни вибрации или шумове
- Ако двигателят изглежда претоварен или има нередовно запалване

7.1. Почистване

• Поддържайте защитните приспособления, въздушните прорези и корпуса на мотора незамърсени от прах и мръсотия, колкото е възможно. Почиствайте уреда с чиста кърпа или със сгъстен въздух под ниско налягане.
  • Препоръчваме Ви, да почиствате уреда непосредствено след всяко използване.
• Почиствайте редовно уреда с влажна кърпа и малко течен сапун. Не използвайте почистващи или разтварящи средства; те биха могли да разядат пластмасовите детайли на уреда. Внимавайте да не попада вода във вътрешността на уреда.

7.2 Въздушен филтър

Съблюдавайте за целта също и

информацията, свързана с обслужването.

• Редовно почиствайте въздушния филтър, при необходимост подменяйте
• Отворете двете скоби (изобр. 11/A) и отстранете капака на въздушния филтър (изобр. 11/B)
• Извадете елементите на филтъра (изобр. 12/C)
• При почистване на елементите не трябва да се използват силни почистващи препарати или бензин.
• Почистете елементите чрез изтупване върху плоска повърхност. При силно замърсяване измийте със сапунена луга, след това изплакнете с бистра вода и ги оставете да се изсушат на чист въздух.
• Монтажът се извършва в обратната последователност.

7.3 Запалителна свещ (Фиг. 13-14)

Проверете след 10 работни часа за пръв път запалителната свещ за замърсявания и съответно я почистете с медна четка. След това преглеждайте свещта на всеки 50 работни часа.

• Отворете капака за техническо обслужване (фиг. 13/Е).
• Изтеглете щепсела на запалителната свещ с въртене.
• Извадете свещта с приложения ключ за запалителни свещи.
• Сглобяването се извършва в обратната последователност.

BG

7.4 Проверка смяната на масло, нивото на масло (преди всяка употреба)

Смяната на моторното масло би трябвало да се извърши при топъл в резултат на експлоатацията двигател.

• Използвайте само моторно масло (15W40)
• Поставяйте агрегата за ток върху подходяща подложка леко наклонен срещу винта за изпускане на маслото.
• Отвъртете винта на отвора за наливане на масло
• Отвъртете винта за изпускане на маслото и изпуснете топлото моторно масло в събирателен резервоар
• След изтичането на старото масло затегнете винта за изпускане на маслото и отново поставете агрегата за ток върху равна подложка.
• Напълнете машинно масло до горния маркер на щеката за измерване на маслото (ок. 0,6 л).
• Внимание: Не завивайте щеката за измерване нивото на маслото, а само я пъхнете до резбата.
• Отработеното старо масло трябва редовно да се предава за депониране.

7.5 Автоматика за спиране на маслото

Автоматиката за спиране на маслото се задейства, когато е наличе твърде малко моторно масло. В този случай двигателят не може да се пусне или автоматично се изключва след кратък период от време. Пускане е възможно едва след напълване на моторно масло.

7.6 Поддръжка

• Във вътрешността на уреда няма други части, които изискват поддръжка.

7.7 Съхранение

• Оставете машината да се охлади. (ок. 5 минути)
• Почистете външния корпус на машината.
• Съхранявайте машината на студено, сухо място извън зоната на действие на запалителни източници или възпламеняеми вещества.

7.8 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Типуред
  • Артикулен номер на уред
  • Идентификационен номер на уред
  • Номер на необходимата резервна част
  Актуални цени и информация ще откриете на www.isc-gmbh.info

8. Екологосъобразно

отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приеменункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

9. Транспортиране

• За транспорт използвайте дръжката и така придвижвайте токовия генератор.
• Транспортирайте уреда само за дръжката за транспортиране.
• Защитете уреда от неочаквани удари или вибрации.

BG

10. Отстраняване на повреди

Повреда	Причина	Мярка
Двигателят не може да запали	Задействана автоматика за спиране на маслотоПокрита със сажди запалителна свещНикакво гориво	Да се провери нивото на маслото, да се напълни моторно маслоДа се почисти респ. смени запалителната свещ. Междуелектродно разстояние 0,6 ммДа се долее гориво/ да се провери крана на резервоара
Генераторътима твърде малко или никакво напрежение.	Регулаторът или кондензаторът е дефектен.Задействана максимальнотокова защита.Замърсен въздушен филтър.	Потърсете оторизиран търговец. Задействайте прекъсвача и намалете потребителите.Почистете или сменете филтъра.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо є да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износваци се части*	запалителна свещ, въздушен филтър, бензинов филтър
Консумативни материали/консумативи*
Липсваци части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
• Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта.

BG

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или профессионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

1. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

2. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на www.isc-gmbh.info. Подответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервис установи повредата, веднага ще Ви изпратим поправения уред или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.

BA

Opasnost!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.
