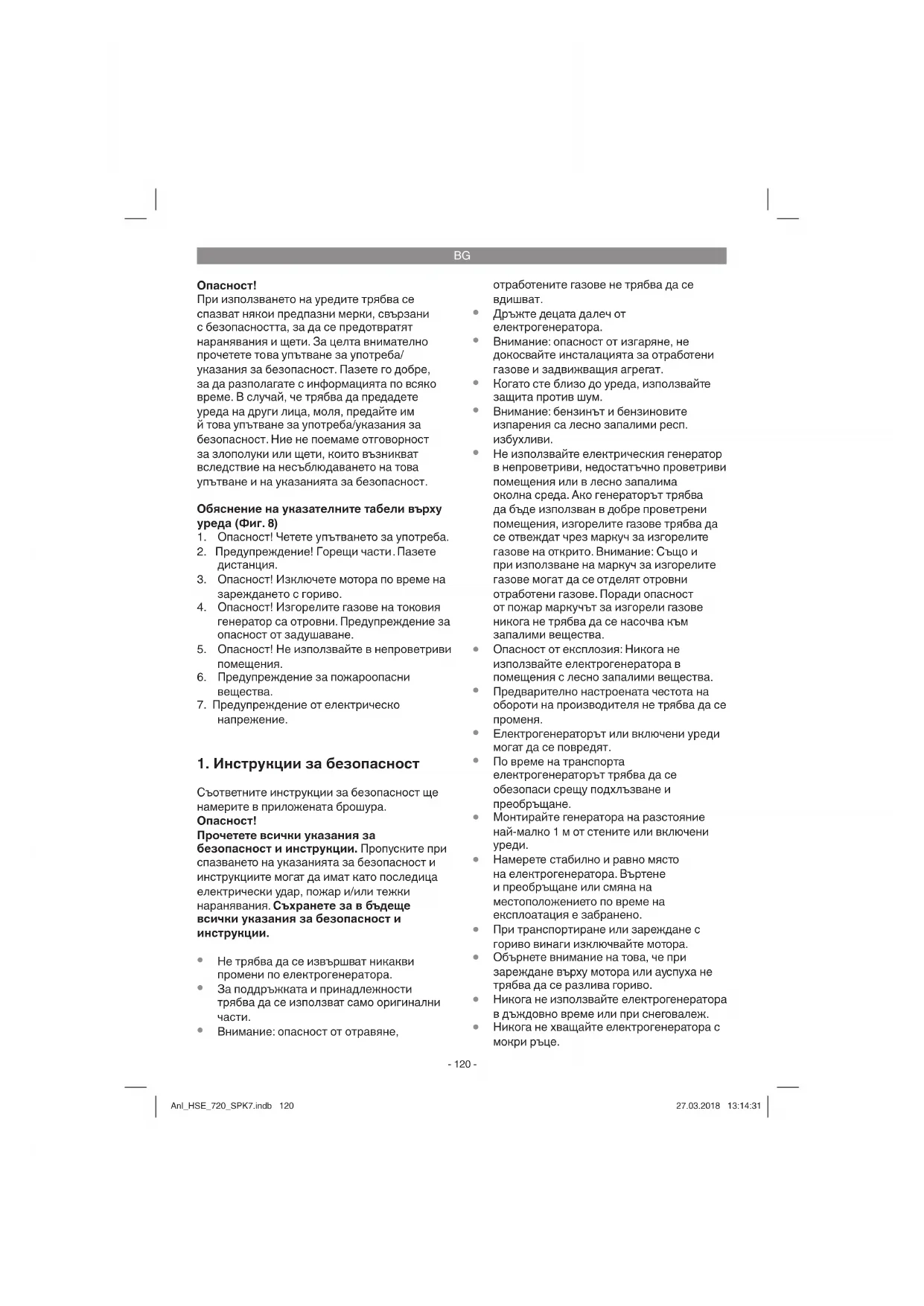

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HSE 720 Herkules

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност. Обяснение на указателните табели върху уреда (Фиг. 8)

1. Опасност! Четете упътването за употреба.

зареждането с гориво.

4. Опасност! Изгорелите газове на токовия

генератор са отровни. Предупреждение за опасност от задушаване.

5. Опасност! Не използвайте в непроветриви

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

Не трябва да се извършват никакви промени по електрогенератора.

За поддръжката и принадлежности трябва да се използват само оригинални

Внимание: опасност от отравяне, отработените газове не трябва да се

Дръжте децата далеч от електрогенератора.

Внимание: опасност от изгаряне, не докосвайте инсталацията за отработени газове и задвижващия агрегат.

Когато сте близо до уреда, използвайте защита против шум.

Внимание: бензинът и бензиновите изпарения са лесно запалими респ.

Не използвайте електрическия генератор в непроветриви, недостатъчно проветриви помещения или в лесно запалима околна среда. Ако генераторът трябва да бъде използван в добре проветрени помещения, изгорелите газове трябва да се отвеждат чрез маркуч за изгорелите газове на открито. Внимание: Също и при използване на маркуч за изгорелите газове могат да се отделят отровни отработени газове. Поради опасност от пожар маркучът за изгорели газове никога не трябва да се насочва към запалими вещества.

Опасност от експлозия: Никога не използвайте електрогенератора в помещения с лесно запалими вещества.

Предварително настроената честота на обороти на производителя не трябва да се

Електрогенераторът или включени уреди могат да се повредят.

По време на транспорта електрогенераторът трябва да се обезопаси срещу подхлъзване и преобръщане.

Монтирайте генератора на разстояние най-малко 1 м от стените или включени

Намерете стабилно и равно място на електрогенератора. Въртене и преобръщане или смяна на местоположението по време на експлоатация е забранено.

При транспортиране или зареждане с гориво винаги изключвайте мотора.

Обърнете внимание на това, че при зареждане върху мотора или ауспуха не трябва да се разлива гориво.

Никога не използвайте електрогенератора в дъждовно време или при снеговалеж.

Пазете се от електрически опасности. На открито използвайте само разрешените за това удължителни кабели със съответната маркировка (H07RN...).

Ако се използват удължителни кабели или мобилни разпределителни мрежи, стойността на съпротивлението не трябва да надвишава 1,5 Ω. Като ориентировъчна величина е в сила, че общата дължина на кабели при сечение от 1,5 mm

да надвишава 60 m, при сечение от 2,5

не трябва да бъдат надвишени 100 m.

По настройките на мотора и генератора не трябва да се извършват никакви промени.

Ремонтни и настроечни работи трябва да се извършват само от оторизиран за това квалифициран персонал.

Не зареждайте близо до открита светлина, огън или летящи искри, респ. не изпразвайте резервоара. Не пушете!

Не докосвайте никакви механично задвижени или горещи части. Не отстранявайте никакви защитни покрития.

Уредите не трябва да бъдат излагани на влага или прах. Допустима околна температура -10 до +40°, макс. надморска височина 1000 м, относителна влажност на въздуха: 90 % (некондензираща)

Генераторът се задвижва от мотор с вътрешно горене, който в областта на ауспуха (на противоположната страна на контакта) и изхода на изпускателната тръба предизвиква нагорещяване. Избягвайте близостта на тези повърхности поради опасност от кожни

Горивото може да гори и е лесно запалимо. Не пълнете по време на работа.

Някои части на буталния двигател с вътрешно горене са горещи и могат да предизвикат изгаряния. Трябва да се спазват предупредителните указания върху електрогенератора.

Ако е монтиран в проветриви помещения, трябва да се спазват допълнителни изисквания към защитата от пожар и

Преди използването електрогенераторът и неговото електрическо оборудване (включително кабели и щепселни връзки) трябва да бъдат проверени, за да се гарантира, че няма дефект.

Електрогенераторът не трябва да бъде включван към други източници на ток, като например към електрозахранването на доставчиците на електроенергия. В специални случаи, когато е предвидено резервно свързване към съществуващи електрически системи, това може да се извърши само от квалифициран електротехник, който отчита разликите между оборудването, използвано от електрическата мрежа, и работата

електрогенератора. Съгласно тази част на стандарт ISO 8528 разликите трябва да бъдат посочени в инструкциите за експлоатация.

Поради високи механични натоварвания, трябва да се използват само издържливи гумени маркучи (според IEC 60245-4) или еквивалентно оборудване.

Предупреждение! Следвайте правилата за електрическа безопасност, които важат за мястото, където се използват електрогенераторите.

Предупреждение! Вземете предвид изискванията и предпазните мерки в случай на повторно снабдяване на инсталация с електрогенератори, в зависимост от мерките за защита на тези инсталация и приложимите директиви.

Електрогенераторите трябва да се използват само до номиналната им мощност при определените условия на околната среда. Ако използването на електрогенератора се извършва при условия, които не отговарят на референтните условия на ISO 8528-8 и ако охлаждането на двигателя или генератора е нарушено, напр. в резултат на работа в зони с ограничен достъп се

намаляване на производителността. Трябва да се предостави информация, която да информира потребителя за изискваното намаляване на производителността поради по-високите температури, височината и влажността в сравнение с референтните условия.

При техническите данни под ниво на шумовата мощност (LWA) и ниво на шумовия натиск (LWM) дадените стойности представляват емисионно ниво и не са принудително сигурни работни нива. Тъй като има взаимозависимост между нивата на емисия и приемане, то тя не може да приеме като надеждна за определяне на евентуално необходими допълнителни предпазни мерки

фактори на актуалното ниво на приемане на шума от работната сила включват Anl_HSE_720_SPK7.indb 121Anl_HSE_720_SPK7.indb 121 27.03.2018 13:14:3127.03.2018 13:14:31BG

свойствата на работното помещение, други източници на шум и т.н., като напр. броя на машините и други гранични процеси и интервалът от време, през което обслужващият е подложен на шума. Също така допустимото ниво на шума варира в зависимост от страната. Въпреки това тази информация дава възможност на работещия с машината да направи по-добра преценка на рисковете и уврежданията.

Не използвайте електрически средства за производство (а също и удължители за кабели и щепсели), които са дефектни.

Електрически захранващи проводници и включени уреди трябва да бъдат в безупречно състояние.

Трябва са се включват само уреди, чиито данни за напрежение съвпада с изходящото напрежение на електрогенератора.

Никога не свързвайте електрогенератора с електрическата мрежа (контакта).

Използвайте само защитно изолирани

Дължините на проводниците към консуматора трябва да бъдат възможно

Предавайте замърсените материали за поддръжка и горива в предвиден за това предавателен пункт.

Подавайте опаковъчния материал, метал и пластмаси за рециклиране.

2. Описание на уреда и обем на

1 Капак на резервоара 2 Дръжка 3 Предпазителен разединител 4 Лост на смукача 5 Включвател/Изключвател 6 230 V~ контакт 7 Реверсивен стартер 8 Бензинов кран 9 Комплект винтове за монтаж на дръжката 10 Ключ за свещи

2.2 Обем на доставка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Оригинално упътване за употреба

3. Употреба по предназначение

Уредът се използва в случаите, когато се предвижда работа по 230 V съоръжение с променливо напрежение. Съблюдавайте обезателно ограниченията в указанията за безопасност на труда. Целта на генератора е задвижването на електрически инструменти и токовото захранване на източници на осветление. При домакинските уреди проверете, моля, пригодността съгласно съответните данни на производителя. В

на съмнение, попитайте оторизиран търговец на съответния уред. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Anl_HSE_720_SPK7.indb 122Anl_HSE_720_SPK7.indb 122 27.03.2018 13:14:3227.03.2018 13:14:32BG

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Макс. мощност: .............................1,5 kW / 2 PS Гориво: ...............................................Смес 1:50 Вместимост: ................................................4,2 l Разход при 3/4 товар .......................... ca. 0,6 l/h Тегло: ..........................................................16 kg Ниво на шумовия натиск LpA: ........ 68,6 dB (A) ниво на мощност на звука LWA / неустойчивост KWA ........................................... 90 dB(A) / 1,99 dB(A) Запалителна свещ: ........................... LG F6RTC Работен режим S1 (непрекъсната експлоатация) Машината може продължително време да се използва с указаната мощност. Работен режим S2 (краткотрайна експлоатация) Машината може да се използва краткотрайно с указаната мощност. След това

се спре за известно време, за да не загрява недопустимо.

С комплекта винтове (9) закрепете дръжката (2) за резервоара (фигура 3).

За отклоняване на статични натоварвания може да се направи заземяване на корпуса. За тази цел от една страна на извода за заземяване на генератора (фиг. 4) се свързва кабел към външна маса (напр. заземяващ прът) от друга.

Предупредителна бележка! Преди първото пускане в експлоатация трябва да напълните резервоара с бензинова смес в съотношение 1:40. За тази цел можете да използвате намиращата се във вътрешността на резервоара мерителна чаша (фиг. 3b). Преди изливане в резервоара бензиновата смес трябва да се разклати.

Проверете нивото на горивото, евентуално добавете.

Погрижете се за достатъчна вентилация

Уверете се, че запалителният кабел е закрепен към запалителната свещ.

Преценете непосредственото обкръжение на електрогенератора.

Разединете евентуално включен електрически уред от електрогенератора. Смес нормален бензин

6.1 Стартиране на двигателя

Отворете бензиновия кран (8); за тази цел завъртете крана надолу.

Поставете включвателя/изключвателя (5) в положение “ON”.

Поставете лоста на смукача (4) в

(7); за тази цел силно опънете дръжката, ако моторът не е запалил, опънете още веднъж дръжката.

Бутнете след пускането на мотора лоста на смукача (4) (след около 15-30 сек.)

Предупреждение! При стартиране с реверсивен стартер може от внезапния ответен удар, причинен от потеглящия двигател, да се получи нараняване на ръцете. При стартиране носете защитни ръкавици.

6.2 Натоварване на електрогенератора

Включете уредите, които трябва да се задействат, в 230 V~ контакт (6). Предупредителна бележка! Този контакт може да бъде натоварван с 650 W за продължително време (S1) и с 700 W краткотрайно (S2), макс. 5 мин.

Електрогенераторът е предназначен за 230 V~ уреди с променливо напрежение.

Не включвайте генератора в домакинската мрежа, това може да предизвика повреда на генератора или други електрически уреди в дома. Предупредителна бележка! Някои електрически уреди (моторна резачка с тясна лента, бормашини и т.н.) могат да консумират повече електроенергия, ако са поставени при по-тежки условия.

6.3 Спиране на двигателя

Преди да спрете електрогенератора, оставете го за кратко време да работи без натоварване, за да може агрегатът да се гпоохлади”.

Поставете включвателя/изключвателя (5) в положение “STOP”.

Затворете бензиновия кран. Предупредителна бележка! Електрогенераторът е съоръжен със защита от претоварване. Тя изключва контакта (6). Чрез натискане на защитата от претоварване (3) контактът (6) може отново да бъде включен. Предупредителна бележка! В случай, че настъпи такъв случай, то редуцирайте електрическата мощност, която вземате от електрогенератора, или отстранете включени дефектни уреди.

7. Почистване, поддръжка,

съхранение на склад и поръчка на резервни части Преди започване на всяко почистване и поддръжка изключете двигателя и изтеглете от свещта щекера на свещта. Предупредителна бележка! Веднага спрете уреда и се обърнете към Вашия сервиз:

При необичайни вибрации или шумове

Ако двигателят изглежда претоварен или има нередовно запалване 7.1. Почистване

Поддържайте защитните приспособления, въздушните прорези и корпуса на мотора незамърсени от прах и мръсотия, колкото е възможно. Почиствайте уреда с чиста кърпа или със сгъстен въздух под ниско

Препоръчваме Ви, да почиствате уреда непосредствено след всяко използване.

Почиствайте редовно уреда с влажна кърпа и малко течен сапун. Не използвайте почистващи или разтварящи средства; те биха могли да разядат пластмасовите детайли на уреда. Внимавайте да не попада вода във вътрешността на уреда.

7.2 Въздушен филтър (Фиг. 5/6)

Въздушният филтър следва да се почиства на всеки 30 работни часа.

Отстранете капака на въздушния филтър (Фиг. 5).

Извадете филтриращия елемент (Фиг. 6).

Почистете филтъра със сапунена вода, изплакнете го след това с чиста вода и го оставете добре да изсъхне, преди отново да го монтирате.

Сглобяването се извършва в обратната последователност.

7.3 Запалителна свещ (Фиг. 7)

Проверете след 10 работни часа за пръв път запалителната свещ за замърсявания и съответно я почистете с медна четка. След това преглеждайте свещта на всеки 50 работни часа.

Извадете свещта с приложения ключ за запалителни свещи.

Сглобяването се извършва в обратната последователност.

Във вътрешността на уреда няма други части, които изискват поддръжка.

Предупредителна бележка! Грешка при следването на тези стъпки може да предизвика образуването на наслоявания по вътрешната страна на карбуратора, което като последица да доведе до затруднено включване или продължителна повреда на

1. Изпълнете всички общи работи по

поддръжката, които са посочени в раздел Поддръжка в упътването за употреба.

2. Изпуснете горивото от резервоара

(За целта използвайте стандартна пластмасова бензинова помпа от магазина за строителни материали).

3. След като горивото е изпуснато, пуснете

4. Оставете машината да продължи да

работи на празен ход, докато спре. То ва почиства карбуратора от останалото

5. Оставете машината да се охлади. (ок. 5

6. Снемете запалителната свещ (вижте

7. Почистете външния корпус на машината.

8. Съхранявайте машината на студено,

сухо място извън зоната на действие на запалителни източници или възпламеняеми вещества. Повторно пускане в експлоатация

1. Снемете запалителната свещ.

2. Издърпайте стартерното въже няколко

пъти, за да почистете горивната камера от остатъците от масло.

3. Почистете контактите на запалителните

свещи или поставете нова запалителна

4. Напълнете резервоара. Вижте раздел 8.1

Ако искате да транспортирате уреда, изпразнете преди това резервоара за бензин, както е обяснено в подточка 2 в глава Съхранение. Почистете уреда с четка

метла от грубата мръсотия.

7.6 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

9. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

10. Отстраняване на повреди

Повреда Причина Мярка Двигателят не може да запали Запалителната свещ е покрита със

Няма гориво. Почистете запалителната свещ, респ. сменете разстоянието между електродите 0,6 мм. обавете гориво / да се провери бензиновия кран. Генераторът има твърде малко или никакво напрежение. Регулаторът или кондензаторът е

Задействана максималнотокова

Замърсен въздушен филтър

Потърсете оторизиран търговец. Задействайте прекъсвача и намалете потребителите. Почистете или сменете филтъра. Anl_HSE_720_SPK7.indb 126Anl_HSE_720_SPK7.indb 126 27.03.2018 13:14:3227.03.2018 13:14:32BG
