Tuotetyyppi	Synkronigeneraattori
Merkki	Herkules
Malli	HSE 720
Jatkuva teho (S1)	650 W
Maksimiteho (S2 5 min)	700 W
Maksimiteho (1 min)	720 W
Nimellisjännite	230 V~
Nimellisvirta	2,8 A~
Taajuus	50 Hz
Moottorityyppi	2-tahtinen ilmajäähdytteinen
Iskutilavuus	63 cm³
Moottorin teho	1,5 kW / 2 hv
Polttoaine	Bensiini/öljyseos 1:50
Säiliön tilavuus	4,2 L
Kulutus 3/4 kuormalla	Noin 0,6 L/h
Paino	16 kg
Äänenpainetaso LpA	68,6 dB(A)
Äänitehotaso LWA	90 dB(A)
Sytytystulppa	LG F6RTC
Suojausluokka	IP 23M
Pistorasiat	1 naaraspistoke 230 V~
Säännöllinen huolto	Ilmansuodattimen puhdistus, sytytystulpan tarkistus, polttoaineen tyhjennys varastointia varten
Turvallisuus	Ylikuormitussuoja, hätäpysäytys, maadoitus
Kulutusosat	Sytytystulppa, ilmansuodatin, polttoainesuodatin
Takuu	60 kuukautta (tietyin ehdoin)

Usein kysytyt kysymykset - HSE 720 Herkules

Millaista polttoainetta HSE 720 -generaattorissa tulee käyttää?

Käytä lyijyttömän normaalibensiinin ja kaksitahtiöljyn seosta suhteessa 1:50. Ensimmäisillä täytöillä suositellaan suhdetta 1:40. Ravista seosta hyvin ennen säiliön täyttämistä.

Miten generaattori käynnistetään?

Avaa polttoainehana, aseta päälle/pois-kytkin ON-asentoon, aseta rikastinvipu suljettuun asentoon, vedä sitten käynnistysnarusta kunnes moottori käynnistyy. Työnnä rikastinvipu takaisin käynnistyksen jälkeen.

Mikä on generaattorin enimmäisteho?

Jatkuva teho (S1) on 650 W. Enimmäisteho lyhytaikaisessa käytössä (S2) on 700 W 5 minuutin ajan ja enintään 720 W 1 minuutin ajan. Älä ylitä näitä rajoja.

Miten ilmansuodatin huolletaan?

Puhdista ilmansuodatin 30 käyttötunnin välein. Irrota kansi, ota suodatinkasetti pois, pese se saippuavedellä, huuhtele ja kuivaa perusteellisesti ennen uudelleen asennusta.

Mitä tehdä, jos generaattori ei käynnisty?

Tarkista polttoainetaso, varmista että polttoainehana on auki, että kytkin on ON-asennossa ja että sytytystulppa on puhdas ja asianmukaisesti kytketty. Jos ongelma jatkuu, katso käyttöohjeen vianetsintätaulukkoa.

Voinko käyttää generaattoria sisätiloissa?

Ei, pakokaasut ovat myrkyllisiä. Käytä generaattoria aina hyvin ilmastoidussa paikassa, vähintään 1 metrin päässä rakennuksista. Jos käytetään tuuletetussa tilassa, kaasut on johdettava ulos.

Miten generaattori varastoidaan käytön jälkeen?

Tyhjennä säiliö, anna moottorin käydä kunnes se sammuu kaasuttimen puhdistamiseksi, irrota sytytystulppa, puhdista laite ja säilytä viileässä ja kuivassa paikassa, erossa sytytyslähteistä.

Mikä on maadoitusmenettely?

Staattisten kuormien poistamiseksi liitä kaapeli generaattorin maadoitusliittimeen ja yhdistä se ulkoiseen maahan, kuten maadoituskiskoon. Tätä suositellaan turvallisuuden vuoksi.

Mitä varaosia tarvitaan yleisesti?

Kulutusosia ovat sytytystulppa (tyyppi LG F6RTC), ilmansuodatin ja polttoainesuodatin. Käytä ainoastaan alkuperäisiä osia.

Miten generaattori sammutetaan oikein?

Anna generaattorin käydä tyhjäkäynnillä muutama minuutti jäähtyäkseen, käännä sitten kytkin OFF-asentoon ja sulje polttoainehana. Tämä estää ylikuumenemisen ja kerrostumat kaasuttimessa.

KÄYTTÖOHJE HSE 720 Herkules

FI Alkuperäiskäyttöohje Generaattori

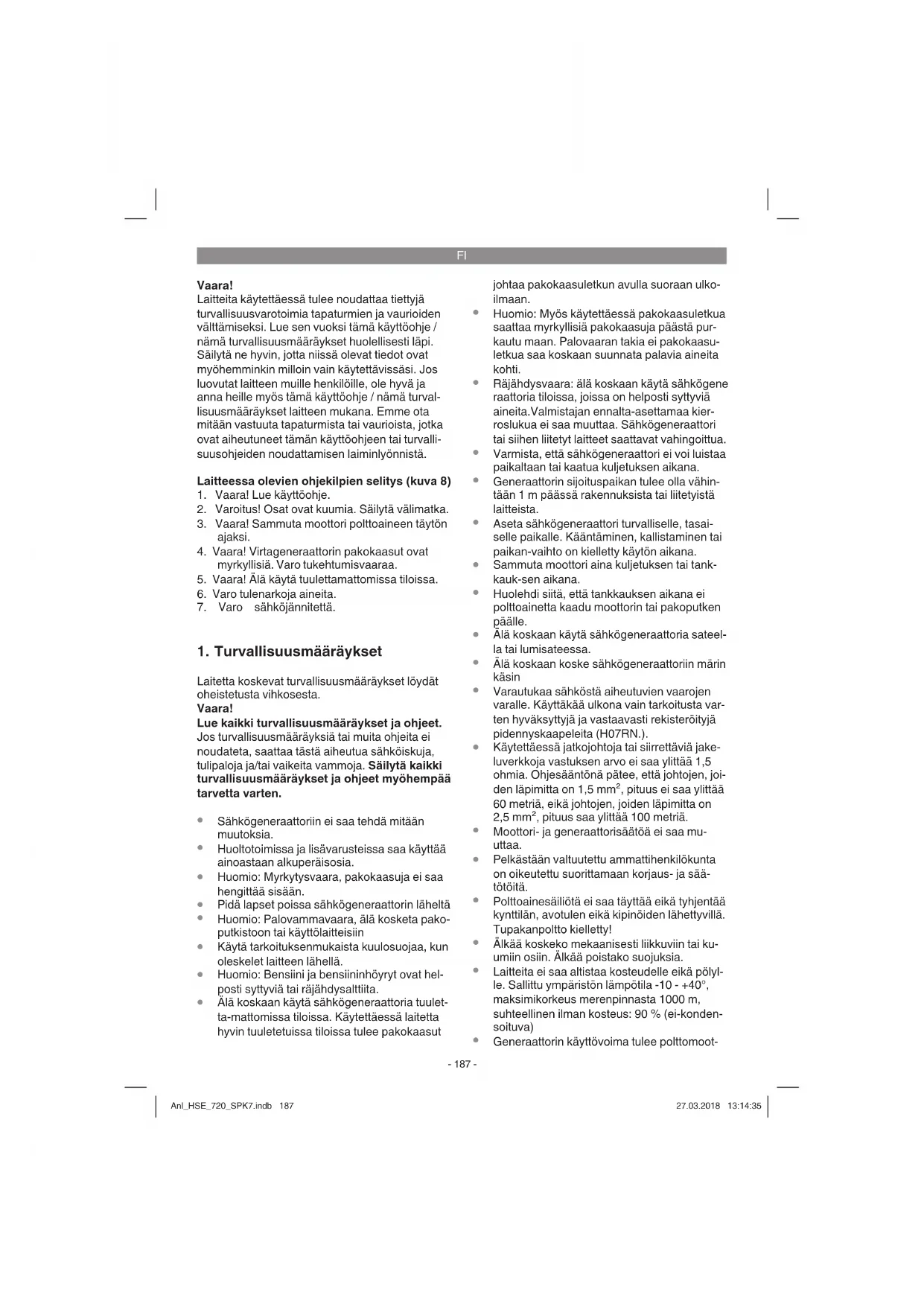

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

Laitteessa olevien ohjekilpien selitys (kuva 8)

1. Vaara! Lue käyttöohje.
2. Varoitus! Osat ovat kuumia. Säilytä välimatka.
3. Vaara! Sammuta moottori polttoaineen täytön ajaksi.
4. Vaara! Virtageneraattorin pakokaasut ovat myrkyllisiä. Varo tukehtumisvaaraa.
5. Vaara! Älä käytä tuulettamattomissa tiloissa.
6. Varo tulenarkoja aineita.
7. Varo sähköjännitettä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Vaara!

Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

• Sähkögeneraattoriin ei saa tehdä mitään muutoksia.
• Huoltotoimissa ja lisävarusteissa saa käyttää ainoastaan alkuperäisosia.
• Huomio: Myrkytysvaara, pakokaasuja ei saa hengittää sisään.
• Pidä lapset poissa sähkögeneraattorin läheltä.
• Huomio: Palovammavaara, älä kosketa pakoputkistoon tai käyttölaitteisiin.
• Käytä tarkoituksenmukaista kuulosuojaa, kun oleskelet laitteen lähellä.
• Huomio: Bensiini ja bensiinihöyryt ovat helposti syttyviä tai räjähdysalttiita.
• Älä koskaan käytä sähkögeneraattoria tuulettamattomissa tiloissa. Käytettäessä laitetta hyvin tuuletetuissa tiloissa tulee pakokaasut

johtaa pakokaasuletkun avulla suoraan ulkoilmaan. - Huomio: Myös käytettäessä pakokaasuletkua saattaa myrkyllisiä pakokaasuja päästä purkautumaan. Palovaaran takia ei pakokaasuletkua saa koskaan suunnata palavia aineita kohti. - Räjähdysvaara: älä koskaan käytä sähkögeneraattoria tiloissa, joissa on helposti syttyviä aineita. Valmistajan ennalta-asettamaa kierroslukua ei saa muuttaa. Sähkögeneraattori tai siihen liitetyt laitteet saattavat vahingoittua. - Varmista, että sähkögeneraattori ei voi luistaa paikaltaan tai kaatua kuljetuksen aikana. - Generaattorin sijoituspaikan tulee olla vähintään 1 m päässä rakennuksista tai liitetyistä laitteista. - Aseta sähkögeneraattori turvalliselle, tasaiselle paikalle. Kääntäminen, kallistaminen tai paikanvaihto on kielletty käytön aikana. - Sammuta moottori aina kuljetuksen tai tankkauksen aikana. - Huolehdi siitä, että tankkauksen aikana ei polttoainetta kaadu moottorin tai pakoputken päälle. - Älä koskaan käytä sähkögeneraattoria sateella tai lumisateessa. - Älä koskaan koske sähkögeneraattoriin märin käsin. - Varautukaa sähköstä aiheutuvien vaarojen varalle. Käyttäkää ulkona vain tarkoitusta varten hyväksyttyjä ja vastaavasti rekisteröityjä pidennyskaapeleita (H07RN.). - Käytettäessä jatkojohtoja tai siirrettäviä jakorasioita vastuksen arvo ei saa ylittää 1,5 ohmia. Ohjesääntönä pätee, että johtojen, joiden läpimitta on 1,5 mm², pituus ei saa ylittää 60 metriä, eikä johtojen, joiden läpimitta on 2,5 mm², pituus saa ylittää 100 metriä. - Moottori- ja generaattorisäätöä ei saa muuttaa. - Pelkästään valtuutettu ammattihenkilökunta on oikeutettu suorittamaan korjaus- ja säätötöitä. - Polttoainesäiliötä ei saa täyttää eikä tyhjentää kynttilän, avotulen eikä kipinöiden lähettyvillä. Tupakanpoltto kielletty! - Älkää koskeko mekaanisesti liikkuviin tai kuumiin osiin. Älkää poistako suojuksia. - Laitteita ei saa altistaa kosteudelle eikä pölylle. Sallittu ympäristön lämpötila -10 - +40°, maksimikorkeus merenpinnasta 1000 m, suhteellinen ilman kosteus: 90 % (ei-kondensoituva) - Generaattorin käyttövoima tulee polttomoot-

torista, josta kehittyy kuumuutta pakoputken (pistorasioiden vastapäisellä sivulla) ja pakoputken aukon alueelle. Vältä koskettamasta näihin pintoihin palovammavaaran vuoksi.

• Polttoaine on palavaa ja helposti syttyvää. Ei saa täyttää käytön aikana.
• Jotkin iskumäntäpolttomoottorin osat ovat kuumia ja voivat aiheuttaa palovammoja. Noudata virtageneraattorissa olevia varoituksia.
• Jos se on asennettu tuuletettuihin tiloihin, niin paloturvallisuutta ja räjähdysvaaraa koskevat lisävaatimukset tulee täyttää.
• Ennen käyttöä tulee virtageneraattori ja sen sähkövarusteet (mukaanlukien johdot ja pistoliittimet) tarkastaa, jotta varmistetaan, ettei se ole viallinen.
• Virtageneraattoria ei saa liittää muihin virranlähteisiin, kuten esimerkiksi energianjakeluyritysten virranjakeluun. Erityistapauksissa, joissa tarvitaan varayhteys olemassa oleviin sähköjärjestelmiin, tämän liitännän saa suorittaa vain pätevä sähköasentaja, joka ottaa huomioon julkista sähköverkkoa käyttävien varusteiden poikkeavuudet virtageneraattorin käyttöön nähden. Tämän ISO 8528 -standardin osan mukaan poikkeavuudet tulee ilmoittaa käyttöohjeessa.
• Suurten mekaanisten rasitusten vuoksi tulee käyttää vain kulutusta kestäviä (standardin IEC 60245-4 mukaisia) kumiletkujohtoja tai samanarvoisia varusteita.
• Varoitus! Noudata virtageneraattorin käyttöpaikalla voimassa olevia sähköturvallisuutta koskevia määräyksiä.
• Varoitus! Ota huomioon vaatimukset ja varotoimenpiteet siinä tapauksessa, että laitteiston virransyöttö tehdään uudelleen virtageneraattorien avulla, riippuvaisina tätä laitteistoa koskevista suojatoimenpiteistä ja sovellettavista direktiiveistä.
• Virtageneraattoreita tulee kuormittaa enintään nimellistehoonsa asti nimellis-ympäristöolosuhteissa. Jos virtageneraattoria käytetään olosuhteissa, jotka eivät vastaa standardin ISO 8528-8 mukaisia käyttöolosuhteita ja jos moottorin tai generaattorin jäähdytys on vaikeampaa, esim. kun sitä käytetään ahtailla alueilla, on tarpeen alentaa tehoa. Laitteen käyttäjän tulee saada käyttöönsä tiedot, joilla häntä ohjeistetaan tarvittavasta tehonalennuksesta, jos lämpötilat, asennuskorkeus ja ilmankosteus ovat korkeampia kuin viitteenä annetut käyttöolosuhteet. Teknisissä tiedoissa annetut äänen tehotason (LWA) ja äänen painetehon (LWM) arvot ovat

päästötason arvoja eivätkä aina välttämättä merkitse turvallista työskentelytasoa. Koska päästö- ja melutasojen välillä on yhteys, ei päästöarvoja voi aina luotettavasti ottaa mahdollisesti tarvittavien täydentävien varotoimenpiteiden mittapuuksi. Todelliseen työpaikalla työskentelevän henkilön kokemaan melutasoon vaikuttaviin tekijöihin kuuluvat mm. työskentelytilan ominaisuudet, muut melunlähteet kuten esim. koneiden ja muiden viereisten prosessien määrä sekä se ajanjakso, jonka keston ajan käyttäjä on alttiina melulle. Samoin saattaa sallitun melutason määritelmä vaihdella maasta toiseen. Tästä huolimatta nämä tiedot antavat koneen käyttäjälle mahdollisuuden arvioida riskien ja vaarojen määrä paremmin.

• Älä käytä sellaisia sähkötarvikkeita (ei myöskään jatkojohtoja tai pistoliitoksia), jotka ovat viallisia. Sähköliitäntäjohtojen ja liitettyjen laitteiden tulee olla moitteettomassa kunnossa.
• Sähkögeneraattoriin saa liittää ainoastaan sellaisia laitteita, joiden jännitetiedot ovat samat kuin sähkögeneraattorin antojännite.
• Älä koskaan liitä sähkögeneraattoria virtaverkkoon (pistorasiaan).
• Kuluttajaan vievät johdot tulee pitää mahdollisimman lyhyinä.
• Toimita likaantunut huoltomateriaali ja käyttöaineet niille tarkoitettuun keräyspisteeseen.
• Toimita pakkausmateriaali, metallit ja muovit kierrätykseen.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuva 1/2)

1 Polttoainesäiliön kansi 2 Kantokahva 3 Turvakäynnistin 4 Rikastinvipu 5 Päälle-/pois-katkaisin 6 Vaihtokäynnistin 7 Reversiokäynnistimellä 8 Bensiinihana 9 Ruuvisarja kantokahvan asennusta varten 10 Sytytystulppa-avain

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauksesta. - Poista pakkausmateriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty). • Tarkasta, onko toimitus täysilukuinen. - Tarkasta, onko laitteessa ja varusteissa kuljetusvaurioita. - Säilytä pakkaus, mikäli mahdollista, takuuajan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

- Alkuperäiskäyttöohje

3. Määräysten mukainen käyttö

Laite soveltuu käytettäväksi sellaisiin tarkoituksiin, jotka edellyttävät 230 V vaihtovirtalähdettä. Noudata ehdottomasti turvallisuusmääräyksissä annettuja rajoituksia. Generaattorin käyttötarkoituksena on käyttää sähkötyökaluja ja tuottaa virtaa valaisimia varten.

Tarkasta kotitalouslaitteiden soveltuvuus kunkin laitteen valmistajan antamien tietojen mukaisesti. Jos tästä on epäselvyyttä, pyydä tietoja kyseisen laitteen valtuutetulta jälleenmyyjältä.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Generaattori....Synkronoitu Suojalaji: IP 23M Jatkuva teho P (S1): 650 W Suurin teho Pmax (S2 5 min.): 700 W Suurin teho Pmax (1 min.): 720 W Nimellisjännite: 230 V ~ Taajuus: 50 Hz Nimellisvirta: 2,8 A ~ Käyttömoottorin rakenne: 2-tahtinen ilmajäähdytteinen Tilavuus: 63 cm² Suurin teho: 1,5 kW / 2 PS Polttoaine: Sekoitus 1:50 Säiliön sisältö: 4,2 l Kulutus kuormituksella: n. 0,6 l/h Paino: 16 kg Äänen painetaso LpA: 68,6 dB(A) Äänen tehotaso LWA / mittausepävarmuus KWA 90 dB(A) / 1,99 dB(A) Sytytystulppa: LG F6RTC

Käyttötapa S1 (jatkuva käyttö)

Konetta voidaan käyttää jatkuvasti annetulla teholla.

Käyttötapa S2 (lyhytaikainen käyttö)

Konetta saa käyttää lyhyen aikaa annetulla teholla. Sen jälkeen koneen tulee seistä tietty aika, jotta se ei kuumene liikaa.

5. Ennen käyttöönottoa

5.1 Asennus

Kiinnitä kantokahva (2) ruuvisarjalla (9) kiinni säiliöön (kuva 3).

5.2 Maadoitus

Staattisten latausten purkamista varten on koneen maadoittaminen sallittu. Tätä varten liitetään johdon yksi pää generaattorin maadoitusliitäntään (kuva 4) ja toinen pää ulkoiseen maadoitukseen (esim. maadoitussauvaan).

6. Käyttö

Huomio! Ennen ensimmäistä käyttöönottoa polttoainesäiliöön on täytettävä bensiini-öljyseosta suhteessa 1:40. Tässä voit käyttää apuna säiliön sisäpuolella olevaa mittapikaria (kuva 3b). Ennen säiliön täyttämistä seosta on ravistettava hyvin.

• Tarkista polttoaineen määrä, lisää tarvittaessa. Huolehdi laitteen riittävästä tuuletuksesta.
• Varmista, että sytytyskaapeli on kiinnitetty sytytystulppaan.
• Tarkista sähkögeneraattorin välitön lähiympäristö.
• Irrota mahdollisesti sähkögeneraattoriin liitetty laite.

SekoitusVähäoktaanistalyi-jytöntä bensiiniä		2-tahtiöljyä
1:50	1 | 20 ml
	2 | 40 ml
	3 | 60 ml
	4 | 80 ml

6.1 Moottorin käynnistys

• Avaa bensiinihana (8); käännä tätä varten hana alaspäin.
• Käännä Päälle/pois-katkaisin (5) avaimella asentoon ”ON”. Aseta rikastinvipu (4) asentoon.
• Käynnistä moottori reversiokäynnistimellä (7); vedä kahvasta voimakkaasti. Mikäli moottori ei käynnisty, vedä kahvasta uudelleen.
• Palauta rikastinvipu (4) takaisin alkuasentoonsa moottorin käynnistyttyä.

Varoitus!

Kun laite käynnistetään vetokäynnistimellä, saattaa käynnistyvän moottorin aiheuttama äkillinen takapotku johtaa käsien loukkaantumiseen. Käytä suojakäsineitä laitetta käynnistäessäsi.

6.2 Generaattorin kuormitus

- Liitä käytettävät laitteet 230 V ~ pistorasiaan (6)

Viite! Tätä pistorasiaa saa kuormittaa jatkuvassa käytössä (S1) 650 W virralla ja lyhytaikaisesti (S2) kork. 5 minuuttia 700 W virralla.

• Generaattori sopii 230 V ~ vaihtovirtalaitteille.
• Älä liitä generaattoria talousverkkoon, siitä

saattaa aiheutua generaattorin tai muiden talossa olevien sähkölaitteiden vahingoittuminen. Viite: Monien sähkölaitteiden (moottoripistosahan, porakoneen jne.) virrankulutus saattaa olla korkeampi, jos niitä käytetään vaikeissa työskentelyolosuhteissa.

6.3 Moottorin sammutus

• Anna generaattorin käydä lyhyen aikaa kuormittamatta, ennen kuin sammutat sen, jotta laite voi jäähtyä.
• Käännä Päälle-/pois-katkaisin (5) avaimella asentoon OFF. Sulje bensiinihana.

Viite! Sähkögeneraattori on varustettu ylikuormitussuojauksella.

Tämä kytkee pistorasian (6) pois päältä. Painamalla ylikuormitussuojaa (3) voit ottaa pistorasian (6) jälleen käyttöön.

Viite! Mikäli näin käy, tulee vähentää sitä sähkötehon määrää, jonka otat generaattorista, tai poistaa liitetyt vialliset laitteet.

7. Puhdistus, huolto, säilytys ja varaosatilaus

Sammuta moottori ennen kaikkia puhdistus- ja huoltotöitä ja irroita sytytystulpan pistoke sytytystulpasta.

Viite! Sammuta laite heti ja ota yhteyttä huoltopisteeseen, jos:

• esiintyy epätavallista tärinää tai ääniä - moottori vaikuttaa ylikuormitetulta tai siinä on sytytyshäiriöitä - pakokaasut ovat liian tummia tai liian vaaleita

7.1 Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.
• Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.
• Puhdista laite säännöllisin väliajoin käyttäen kostea a riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä.

7.2 Ilmansuodatin (kuvat 5/6)

Ilmansuodatin tulee puhdistaa aina 30 käyttötunnin jälkeen.

• Ota ilmansuodattimen kansi pois (kuva 5) • Ota suodatinelementti pois (kuva 6) - Puhdista suodatinelementti saippuavedellä, huuhtele se sitten puhtaalla vedellä ja anna sen kuivua perusteellisesti ennen sen asentamista takaisin paikalleen. - Kokoaminen tehdään päinvastaisessa järjestyksessä.

7.3 Sytytystulppa (kuva 7)

Tarkasta ensimmäisen kerran sytytystulpan 10 käyttötunnin jälkeen, onko se likaantunut, ja puhdista se tarvittaessa kuparilankaharjalla. Sen jälkeen huolla sytytystulppa aina 50 käyttötunnin välein.

• Vedä sytytystulpan pistoke kiertoliikkeellä pois.
• Irroita sytytystulppa mukana toimitetulla sytytystulpan avaimella
• Kokoaminen tehdään päinvastaisessa järjestyksessä.

7.4 Huolto

- Laitteen sisäpuolella ei ole mitään huoltoa tarvitsevia osia.

7.5 Säilytys

Viite! Näiden ohjeiden noudattamatta jättämisestä saattaa seurata likakertymien muodostuminen kaasuttimen sisäpinnoille, ja tämä saattaa vaikeuttaa käynnistämistä tai aiheuttaa koneen vaurioitumisen.

1. Suorita kaikki huoltotoimet.
2. Laske polttoaine pois polttoainesäiliöstä (käytä tässä apuna tavallista muovista bensiinipumppua, jonka saat rakennustarvikeliikkeestä/rautakaupasta).
3. Kun olet laskenut polttoaineen pois, käynnistä kone.
4. Anna koneen käydä joutokäynnillä, kunnes se pysähtyy. Se puhdistaa lopun polttoaineen kaasuttimesta.
5. Anna koneen jäähtyä (n. 5 minuuttia)
6. Ota sytytystulppa pois (katso kohtaa 7.3).
7. Puhdista koneen ulkoinen kotelo.
8. Säilytä konetta kylmässä, kuivassa paikassa poissa sytytyslähteiden ja tulenarkojen aineiden lähistöltä.

Uudelleenkäyttöönotto

1. Ota sytytystulppa pois.
2. Vedä käynnistinnarua useamman kerran ulos puhdistaaksesi öljynjätteet polttokammiosta.
3. Puhdista sytytystulpan kontaktit tai pane tilalle uusi sytytystulppa.
4. Täytä polttoainesäiliö. Katso lukua Polttoaine ja öljy.

Kuljetus

Jos haluat kuljettaa laitetta, tyhjennä bensiinisäiliö ennen kuljetusta kuten luvun Säilytys alakohdassa 2 on selitetty. Puhdista laitteesta karkea lika harjalla tai lattiaharjalla.

7.6 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

• Laitteen tyyppi • Laitteen tuotenumero • Laitteen tunnusnumero • Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.isc-gmbh.info

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

9. Kuljetus

• Käytä kuljetukseen laitteen kahvaa ja siirrä virtageneraattoria sitä käyttäen. • Kuljeta laitetta vain kuljetuskahvasta.
• Suojaa laitetta odottamattomilta töytäyksistä tai tärinältä.

10. Häiriöiden poisto

Häiriö Syy Toimenpide
Moottoriaeivoikäynnistää	Sytytystulppaonnokinen	Puhdistasytytystulppa,elektrodienetäisyys 0, 6 mm
	Polttoaine lopussa	Täytä polttoainetta
Generaattorissaonliian vähäinen j ännite tai ei lainkaan	Säädin tai kondensaattori viallinen	Ota yhteyttä alan liikkeeseen
	Virtapiikin suojakytkin on lauennut	Paina kytkintä ja vähennä käyttäjienlukumäärää
	Ilmansuodatin on likainen	Puhdista suodatin tai vaihda uuteen

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* sytytystulppa, ilmansuodatin, bensiirinsuodatin
Käyttömateriaali / käyttöosat*
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen? Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä.

F1

Takuutodistus

Arvoisa asiakas,

Tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asiakaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteeseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
4. Laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamisesta epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
5. Laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
6. Laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.
7. Takuuajan kesto on 60 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
8. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
