Márka	Gardol
Modell	GAMH-E 40 Li OA
Kategória	Fűnyíró
Feszültség	40 V (egyenáram)
Munkaszélesség	30 cm
Horog átmérő	20 cm
Üresjárati fordulatszám	140 ford/perc
Pengék száma	4
Hangnyomásszint	73,3 dB(A)
Hangteljesítményszint	93 dB(A)
Rezgéskibocsátási érték	2,5 m/s² (bizonytalanság K=1,5 m/s²)
Védettségi osztály	III
Tápellátás típusa	Li-ion akkumulátor (kompatibilis a Power-X-Change rendszerrel)
Akkumulátorok kompatibilitása	20 V, 1,5 Ah / 3,0 Ah / 4,0 Ah (Power-X-Change sorozat)
Ajánlott töltő	Power-X töltő (200-250 V~, 50-60 Hz, kimenet 21 V / 3,0 A)
Biztonság	Kétkezes biztonsági kapcsoló, biztonsági dugasz, automatikus leállítás a kar elengedésekor
Karbantartás	Minden használat után tisztítsa meg, olajozza meg a fém alkatrészeket, ellenőrizze a rögzítéseket
Tárolás	Száraz, sötét, fagymentes helyen, 5 és 30 °C között
Kopó alkatrészek	Darálókés, akkumulátor

Gyakran ismételt kérdések - GAMH-E 40 Li OA Gardol

Hogyan kell feltölteni a Gardol GAMH-E 40 Li OA fűnyíró akkumulátorát?

A készülék akkumulátor és töltő nélkül kerül szállításra. Kizárólag a Power-X-Change sorozatú Li-ion akkumulátorokat (20 V) használja a Power-X töltővel. Csatlakoztassa a töltőt egy 200-250 V~ hálózati aljzathoz, helyezze be az akkumulátort. A zöld LED villog töltés közben. A teljes töltés körülbelül 40-100 percig tart a kapacitástól függően. Soha ne merítse le teljesen az akkumulátort.

Hogyan kell összeszerelni a Gardol GAMH-E 40 Li OA fűnyírót?

Az összeszerelés speciális szerszám nélkül történik: helyezze be a féksarkantyút, rögzítse a szállító kerekeket a mellékelt csavarokkal és alátétekkel, szerelje fel az alsó, majd a felső kormányrudat a csillaganyákkal és csavarokkal, és rögzítse a kábelt a rögzítő klipekkel. Tekintse meg a használati útmutató 3a–3g ábráit.

Melyek a fontos biztonsági előírások?

Viseljen védőszemüveget és hallásvédőt. Ne használja a készüléket esőben vagy nedves talajon. Minden karbantartás előtt húzza ki a biztonsági dugaszt. Tartsa távol a gyermekeket és állatokat. A kések a leállítás után is forognak: várja meg, amíg teljesen megállnak.

Mit tegyek, ha a motor nem indul?

Először ellenőrizze, hogy a biztonsági dugasz megfelelően van-e csatlakoztatva, és az akkumulátor megfelelően van-e behelyezve. Ha az akkumulátor lemerült, töltse fel. Csökkentse a munkamélységet, ha túl nagy. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan kell tisztítani és karbantartani a fűnyírót?

Minden használat után tisztítsa meg a készüléket egy nedves ruhával és egy kis enyhe szappannal. Ne használjon erős tisztítószereket, és ne engedjen vizet a készülék belsejébe. Olajozza meg a fém alkatrészeket a rozsdásodás elkerülése érdekében. Rendszeresen ellenőrizze a csavarok és anyák meghúzását.

Hogyan kell kicserélni a darálókéseket?

Biztonsági okokból a kések cseréjét bízza szakképzett szakemberre. Viseljen munkakesztyűt. Csak eredeti alkatrészeket használjon. Minden beavatkozás előtt húzza ki a biztonsági dugaszt.

Mi a maximális munkamélység?

A használati útmutató nem ad meg pontos maximális mélységet, de ajánlott nem túlterhelni a motort. A mélységet a talaj keménységéhez igazítsa. Ha a motor nehezen jár, csökkentse a mélységet.

Hogyan tároljuk a fűnyírót télen?

A készüléket száraz, sötét, fagymentes helyen tárolja, ideális hőmérsékleten 5 és 30 °C között. Hajtsa le a kormányrudat a csillaganyák meglazításával. Vegye ki az akkumulátort, és töltse fel körülbelül 50%-ra a tárolás előtt. Ha lehetséges, őrizze meg az eredeti csomagolást.

Miért villog a LED-jelzőfény töltés közben?

A zöld LED villogása adaptációs töltést (lassú töltést) jelez. Ez akkor fordulhat elő, ha az akkumulátor nagyon lemerült (mélykisülés), vagy ha hőmérséklete 10 °C és 45 °C közötti tartományon kívül van. Hagyja befejezni a folyamatot; az akkumulátor még használható.

Hogyan szerezhetek pótalkatrészeket?

A pótalkatrészek megrendeléséhez adja meg a készülék típusát, a cikkszámot, az azonosító számot és a kívánt alkatrész számát. Az árakért és elérhetőségért látogassa meg a www.isc-gmbh.info weboldalt. Gyakori kopóalkatrészek a kések és az akkumulátor.

HASZNÁLATI ÚTMUTATÓ GAMH-E 40 Li OA Gardol

HU Eredeti használati utasítás Akku-földkapa

SI Originalna navodila za uporabo Akumulatorski prekopalnik

HR Originalne upute za uporabu Akumulatorski kultivator za obradu tla

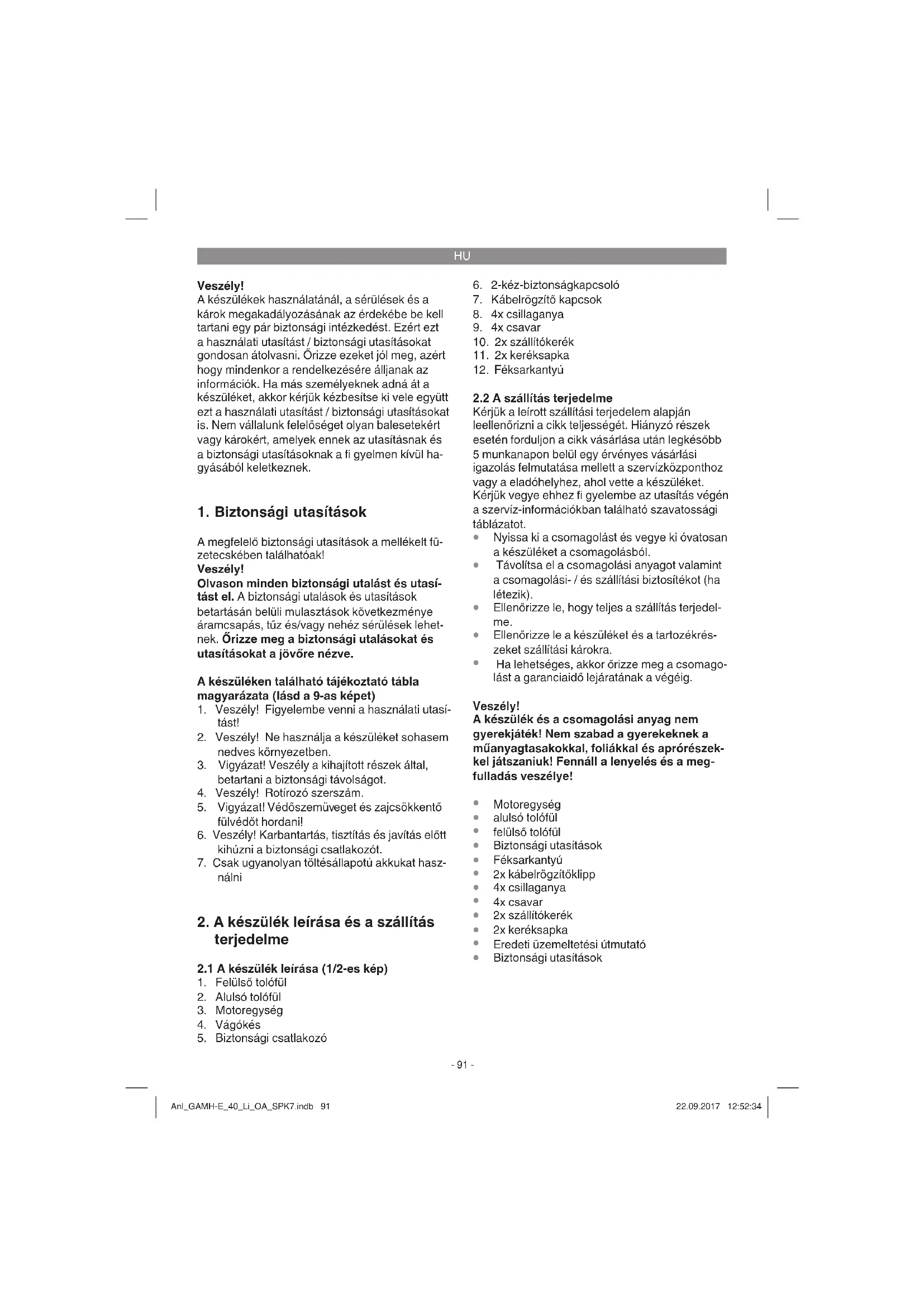

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély!

Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

A készüléken található tájékoztató tábla magyarázata (lásd a 9-as képet)

1. Veszély! Figyelembe venni a használati utasítást!
2. Veszély! Ne használja a készüléket sohasem nedves környezetben.
3. Vigyázat! Veszély a kihajított részek által, betartani a biztonsági távolságot.
4. Veszély! Rotírozó szerszám.
5. Vigyázat! Védöszemüveget és zajcsökkentő fülvédöt hordani!
6. Veszély! Karbantartás, tisztítás és javítás előtt kihúzni a biztonsági csatlakozót.
7. Csak ugyanolyan töltésállapotú akkukat használni

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (1/2-es kép)

1. Felülsö tolófül
2. Alulsó tolófül
3. Motoregység
4. Vágókés

5. Biztonsági csatlakozó

6. 2-kéz-biztonságkapcsoló

7. Kábelrögzítő kapcsok
8. 4x csillaganya
9. 4x csavar
10. 2x szállítókerék
11. 2x keréksapka
12. Féksarkantyú

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésöbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

• Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
• Ellenőrizze le, hogy teljes a szállítás terjedelme.
• Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
• Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Motoregység
alulsó tolófül
• felülső tolófül
• Biztonsági utasítások
- Féksarkantyú
• 2x kábelrögzítőklipp
4x csillaganya
4x csavar
• 2x szállítókerék
• 2x keréksapka
• Eredeti üzemeltetési útmutató
• Biztonsági utasítások

HU

3. Rendeltetésszerűi használat

A készülék föld felására alkalmas (mint például kerti veteményes ágy). Vegye okvetlenül fi gyelebe a biztonsági utasításokban foglalt fenntartásokat.

A vertikuláló rendeltetés szerüi haszálatának a feltétele, a gyártó által mellékelt használati utasításnak a betartása. A használati utasítás az üzemi-, karbantartási- és gondozási feltételeket is tartalmazza.

Kérjük vegye fi gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

4. Technikai adatok

Érintésvédelmi osztály: ....III

Feszültség: 40 V d. c.

Munkaszélesség: 30 cm

Kapálni ∅: 20 cm

Üresjárati fordulatszám: 140/perc

A kések száma: 4 darab

Veszély!

Zaj és vibrálás

A zaj és a vibrálási értékek az EN 786 szerint lettek mérve.

Hangnyomásmérték L_pA ..... 73,3 dB(A)

Bizonytalanság K_pA .....3 dB

Hangteljesítménymérték L_WA 93 dB(A)

Bizonytalanság K _WA 3 dB

Hordjon egy zajcsökkentő fülvédöt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege) az EN 786 szerint lettek meghatározva.

Rezgésemisszióérték a_n=2,5 m/s^2

Bizonytalanság K = 1,5 m/s²

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

A készülék akkuk és töltőkészülék nélkül lesz leszállítva és csak a Power-X-Change szeriai Li-Ion akkukkal szabad használni!

Power-X-Change

• 20 V, 1,5 Ah 5 Li-Ion elemek
• 20 V, 3,0 Ah 10 Li-lon elemek
• 20 V, 4,0 Ah 10 Li-lon elemek

A Power-X-Change szeriának a Li-Ion akkujait csak a Power-X-Charger-el szabad tölteni.

Töltőkészülék Power-X-Charger

Bemeneti feszültség: .....200-250 V \~ 50-60 Hz

Kimeneteli feszültség: 21 V d. c.

Kimeneti áram: 3,0 A

Érintésvédelmi osztály:....II/☐

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.

HU

Vigyázat!

Fennmaradt rizikók

Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdökárok, ha nem visel megfelelő porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédöt.
3. Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

Veszély!

Ez az elketromos szerszám az üzem ideje alatt elktromos teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktív és a passzív orvosi implantátumokat. A komoly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a gép kezelése előtt konzultálják az orvosukat vagy az orvosi implantátum gyártóját.

5. Beüzemeltetés előtt

Figyelem!

A készülék akkuk és töltőkészülék nélkül lesz leszállítva és csak a Power-X-Change szeriai Li-Ion akkukkal szabad használni!

Power-X-Change

• 20 V, 1,5 Ah 5 Li-Ion elemek
• 20 V, 3,0 Ah 10 Li-lon elemek
• 20 V, 4,0 Ah 10 Li-lon elemek

A Power-X-Change szeriának a Li-Ion akkujait csak a Power-X-Charger-el szabad tölteni.

Összeszerelés (kép 3a-tól - 3g-ig)

• Lehúzni a biztosító sasszeget (kép 3a/poz. A) és kivenni a csapszeget (kép 3a/poz. B). Betolni a féksarkantyút (kép 3b/poz. 12) a befogóba, az előzőleg kivett csapszeggel és biztosító sasszeggel rögzíteni.
• Mindkét oldalon kiereszteni a tengelyen a kereszthornyos csavart (kép 3b/poz. C) az alátétkoronggal együtt. Azután mindkét oldalon a 3c képen mutatottak szerint feltolni a

szállító kereket a tengelyre és odaerősíteni a kereszthornyos csavarokkal és az alátétkoronggal (lásd a 3c képet, kicsi).

Rányomni a keréksapkákat (kép 3d/poz. 11) a szállítókerekekre.
- Az alulsó tolófület a 3e képen mutatottak szerint feltolni a motoregységre (kép 3e/poz. 3) majd a csavarokkal (kép 3e/poz. 9) és a csillaganyákkal (kép 3e/poz. 8) odaerősíteni.
- Feltolni a felülső tolófület (kép 3f/poz. 1) az alulsó tolófülre (kép 3f/poz. 2) és odaerősíteni a csavarokkal (kép 3f/poz. 9) és a csaillaganyákkal (kép 3f/poz. 8).
- A kábelt a 2 kábelrögzítőklippel (kép 3g/poz. 7) felerősíteni a tolófülekre.

Az akku feltöltése (képek 3a/4b)

A készülék, akkuk és töltőkészülék nélkül lesz leszállítva!

1. Kivenni az akku-csomagot a készülékből. Eh-hoz nyomni a reteszelő tasztert (4a-es ábra/ poz. C).
2. Hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. Dugja a töltökészülék hálózati csatlakozóját a dugaszoló aljzatba. A zöld LED elkezd pislogni.
3. Dugja a töltőkészülékre az akkut.
4. „A töltökészülék kijelzése” alatti pontban egy táblázat található a töltökészüléken levő LED jelzések jelentéseivel.
   A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális.

Ha az akku-csomag töltése nem lenne lehetséges, akkor kérjük vizsgálja meg,

• hogy a hálózati aljzatban van e hálózati feszültség
• hogy a töltőkontaktusokon kifogástalan e a kontaktus.

Ha az akku-csomag töltése még mindig nem lehetséges, akkor kérjük,

• a töltőkészüléket

• és az akku-csomagot

a vevőszolgálatunkhoz beküldeni.

Az akku-csomag hosszú élettartamának az érdekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!

HU

Az akku beszerelése (képek 4c-töl - 4d-ig)

Nyissa ki az akku fedelét. Ahhoz a 4c-as képen mutatottak szerint nyomni a kireteszelőt (A) és felhajtani a fedelet. Majd mind a két akkut a 4d-es ábrán mutatottak szerint bedugni a befogadóba és addig előre tolni amig az akkuk hallhatóan be nem reteszelnek.

Utasítás!

Csak egyforma töltésállpotú akkukat használni, ne kombináljon sohasem teli és félig töltött akku- kat egymással Mindig mind a két akkut egyszerre feltölteni.

A gyengébb töltésállású akku határozza meg a készülék futási idejét. Az üzem előtt mindig mind a két akkunak teljesen fel kell töltve lennie.

A fedél lehajtása által bezárni az akkufedelet és ügyelni a helyes bereteszelésre.

Akku-kapacitás jelző (4a-as kép)

Nyomja meg az akku-kapacitás jelző (4a-as kép/ poz. A) kapcsolóját. Az akku-kapacitáskijelző (4a- as kép/poz. B) a 3 LED által szignalizálja az akku töltésállapotát.

Mind a 3 LED világít:

Az akku teljesen fel van töltve.

2 vagy 1 LED világít:

Az akku elegendő fennmaradt töltéssel rendelkezik.

1 LED pislog:

Üres az akku, töltse fel az akkut.

Minden LED pislog:

Az akku mélyen lemerült és defektes. Egy defektes akkut nem szabad többet használni és nem szabad többet tölteni!

6. Kezelés

Vigyázat!

A készülék egy biztonsági kapcsolóval van felszerelve azért, hogy megakadályoza a jogosulatlan használatot. Közvetlenül a készüléknek az üzembevétele előtt betenni a biztonsági csatlakozót (5-ös kép/ poz. 5) és minden megszakításnál vagy a munka befejezésénél ismét eltávolítani a biztonsági csatlakozót. Ehhez nyomni a reteszelő orrt (5-ös kép/poz. A).

Figyelem! Hogy elkerülje a készülék akaratlan bekapcsolását, a tolófúl egy kétpontkapcsolással van felszerelve (kép 6/ poz. A), amelyet le kell nyomni, mielött a kapcsolókart (kép 6/ poz. B) le lehetne nyomni. Ha el lesz engedve ez a kapcsolókar, akkor kikapcsol a készülék.

Végezze egy párszor el ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mielött javításokat vagy karbantartási munkálatokat végezne el a készüléken, meg kell bizonyosodnia arról, hogy a vágókések nem forognak és hogy ki van húzva a biztonsági csatlakozó.

A munka kezdete előtt a munkahelyzetbe kell tenni a készüléket. Először nyomja meg a 7-es képen mutatottak szerint a nyíl irányába az arretáló peceket (7-es kép/poz. A) és hajtsa fel a kerékegységet, addig amig az arretáló pecek a B pozícióban ismét be nem reteszel. Ahhoz, hogy a szállítási pozícióba jusson, járjon az ellenkező sorrendben el.

Állandóan be kell tartani a vezetőnyél által a készülék és a kezelő között megadott biztonsági távolságot.

Különös óvatosság ajánlatos cserjéknéli valamint lejtöknéli menetirányváltoztatásoknál.

Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú lábbelit és hosszú nadrágot. A lejtőhöz mindig keresztbe dolgozni.

Legyen különössen óvatos a hátrafelé való mozgásnál és a készülék húzásánál, megbotlás veszélye!

Utasítások a helyes munkához

Állítsa a készüléket a megmunkálandó felület elé és tartsa a tolófület jó feszesen mielőtt bekapcsolná a készüléket.

Vezese a vágókéseket a megmunkálandó felület felett.

Egy tisztán megdolgozott talaj elérésének az érdekében a készüléket lehetőleg egyenes pályákon vezetni. Ennél ezeknek a pályáknak lehetőleg mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok hátra.

Kapcsolja időben le a motort, ha a megmunkálandó felület végére ért. Ha megemelné a készüléket (mint például irányváltoztatásnál) akkor le kell kapcsolni a motort.

Tartsa a készülék alsó oldalát mindig tisztán és okvetlenül eltávolítani a földlerakodásokat. A lerakodások megnehezítik az indítasi folyamatot és befolyásolják a dolgozómélységet.

HU

Lejtökön a munkairányt a lejtöhöz keresztbe tenni. Mielött bármilyen kontroll lenne a vágókésen elvégezve le kell kapcsolni a motort és ki kell húzni a biztonsági csatlakozót.

Figyelem!

A motor kikapcsolása után a vágókések még egy pár másodpercig utánfutnak. Ne próbálja sohasem meg azokat megállítani. Ha a mozgásban levő vágókések rácsapódnak egy tárgyra, akkor kapcsolja ki a kézüléket és várja meg amig a vágókések teljessen le nem állnak. Ellenőrizze ezután le a vágókések állapotát. Ha ezek meg lennének sérülve akkor ki kell öket cserélni.

7. Tisztítás, karbantartás és pótalkatrész megrendelés

Veszély!

Mindig kihúzni a biztonsági csatlakozót, mielött a készüléken beállításokat, javításokat, karbantartási vagy tisztítási munkákat végezne el. Győződjön meg arról, hogy nem forog tovább a késhenger.

7.1 Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
  A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

7.2 A vágókések kicserélése

Biztonsági okokból azt ajánljuk, hogy a vágókések kicserélését egy autorizált szakember által végeztesse el (lásd a garanciaokmányon levő címet).

Figyelem!

Munkakesztyűket hordani! Csak originális pótalkatrészeket használni, mert különben bizonyos körülmények között nincsennek garantálva a funkció és a biztonság.

7.3 Karbantartás

Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesre legyen húzva, úgy hogy biztosan tudjon dolgozni a készülékkel. A készüléket egy száraz teremben tárolni. Egy hosszú élettartam érdekében minden fémrészt meg kellene tisztítani és utánna megolajozni. Ha lehetséges a készülék műanyagrészeit egy kefével vagy egy ronggyal megtisztítani. Ne használjon oldószereket a piszok eltávolításához. A szezon végén végezzen a készüléken egy áll-talános konrtrollát el és távolítsa el az összegyült maradékokat. Minden szezonkezdet előtt okvet-tenül leellenőrizni a készülék állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhoz (lásd a címet a garanciaokmányban).

7.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.

9. Tárolás

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban örizni.

HU

10. A töltőkészülék kijelzése

Kijelzésstátusz		Jelentés és teendők
Piros LED Zöld LED
Ki Pislog Üzemkészenlét		Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben
Be Ki Tölteni		A töltőkészülék a gyorstöltési üzemben tölti az akkut
Ki Be Az akku	85%-ra fel van töltve és használatra kész.(töltés időtartama 1,5 Ah akku: 30 perc)(töltés időtartama 3,0 Ah akku: 60 perc)(töltés időtartama 4,0 Ah akku: 80 perc)Azután a teljes feltöltésig kímélő töltésre kapcsol át.(töltés időtartama összesen 1,5 Ah akku: cca. 40 perc)(töltés időtartama összesen 3,0 Ah akku: cca. 75 perc)(töltés időtartama összesen 4,0 Ah akku: cca. 100 perc)Teendő:Vegye ki az akkut a töltőkészülékböl. Válassza le a töltőkészüléket a hálózatról.
Pislog Ki Alkalmazkodó töltés		A töltőkészülék a kíméletes töltési módban van.Ennél az akku biztonsági okokból lassabban lesz töltve és több mint 1 órára van szükség. Ennek a következőek lehetnek az okai:- Az akku hosszú ideje már nem lett töltve vagy a lemerült akku leme-rülése tovább folytatódott (mélylemerülés)- Az akku hőmérséklete nincs a 10^ C és a 45^ C ideális téren belül.Teendő:Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellené-re tovább lehet tölteni.
Pislog Pislog	Hiba	Tovább nem lehetséges a töltési folyamat. Defekt az akku.Teendő:Egy defekt akkut nem szabad többet tölteni.Vegye ki az akkut a töltőkészülékböl.
Be Be Hőmérsékletzavar		Túl forró az akku (például direkti napsugárzás) vagy túl hideg ( 0^ C alatt)Teendő:Vegye ki az akkut és tárolja 1 napig szobahömérsékletnél (cca. 20^ C).

HU

11. Hibakeresési terv

Zavar Lehetséges okok Elhárítás
Nem indul a motor - nincs bedugva a biztonsági csatlakozó- nincs helyesen bedugva az akku- meglazulva a belső csatlako-zók- túl magas a munkamélység- üres az akku	- bedugni a biztonsági csatlakozót- eltávolítani az akkut, újból bedugni (lásd az 5.).- a vevőszolgáltatási műhely által- lecsökkenteni a munkamélységet- Feltölteni az akkut (lásd 5.)
Alábbhagy a motor-teljesítmény	- Túl kemény a talaj- Túl erőssen el vannak kopva a kések

Figyelem! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túlterhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!

HU

Csak az EU-országoknak

Ne dobjá az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

HU

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek* Vágókés, akku
Fogyóeszköz/ fogyórészek*
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
  Írja le ezt a hibás működést.

SI

Nevarnost!

Aku laadimine (joonis 4a/4b)
