BRUKSANVISNING GAMH-E 40 Li OA Gardol

1. Ta det oppladbare batteriet ut av maskinen.

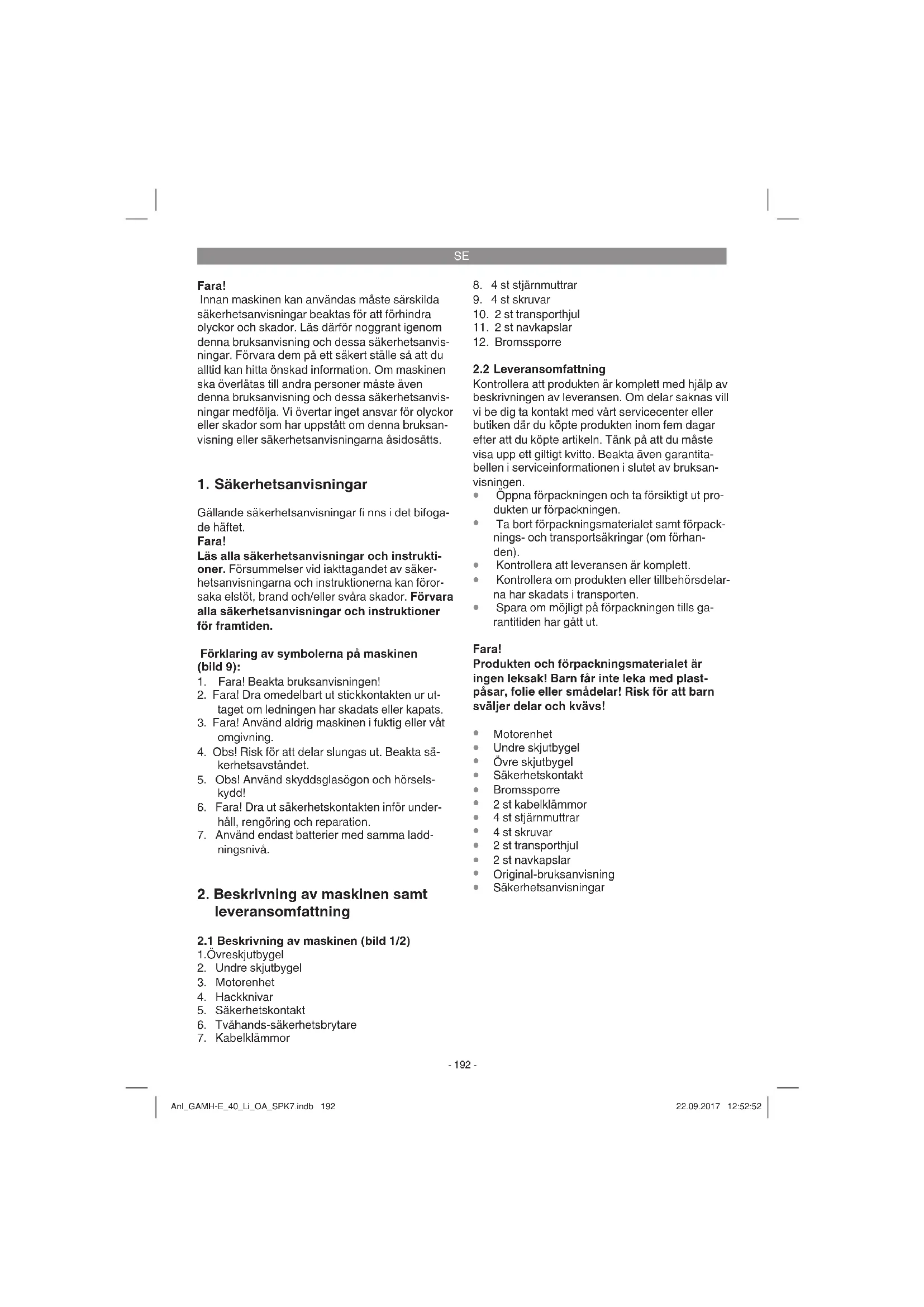

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Förklaring av symbolerna på maskinen (bild 9):

3. Fara! Använd aldrig maskinen i fuktig eller våt

4. Obs! Risk för att delar slungas ut. Beakta sä-

5. Obs! Använd skyddsglasögon och hörsels-

6. Fara! Dra ut säkerhetskontakten inför under-

håll, rengöring och reparation.

7. Använd endast batterier med samma ladd-

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

6. Tvåhands-säkerhetsbrytare

8. 4 st stjärnmuttrar

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Maskinen är avsedd för uppgrävning av jord (t ex trädgårdsland). Beakta tvunget begränsningarna wsom anges i säkerhetsanvisningarna. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning be- aktas. Bruksanvisningen innehåller även gällande drifts-, underhålls- och reparationsvillkor. Av säkerhetsskäl får maskinen inte användas som drivaggregat för andra arbetsverktyg eller verktygssatser av olika slag. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

.............................................. 3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 786. Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Maskinen levereras utan batterier och utan lad- dare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power-X-Change! Power-X-Change

Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Obs! Maskinen levereras utan batterier och utan lad- dare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power-X-Change! Power-X-Change

20 V, 4,0 Ah, 10 Li-jon-celler Li-jon-batterierna i serien Power-X-Change får endast laddas med Power-X-laddaren. Varning! Dra alltid ut säkerhetskontakten innan du gör in- ställningar, reparationer, underhåll eller rengöring på maskinen. Montera maskinen (bild 3a-3g)

Dra av säkringssprinten (bild 3a/pos. A) och ta ut stiftet (bild 3a/pos. B). Skjut in broms- sporren (bild 3b/pos. 12) i fästet och fixera därefter med stiftet och säkerhetssprinten som just avlägsnats.

Lossa på krysskruvarna (bild 3b/pos. C) inkl. distansbrickor på båda sidor om axeln. Skjut därefter transporthjulen på axlarna på båda sidorna enligt beskrivningen i bild 3c. Fäst med stjärnskruvar och distansbricka (se mindre bild i bild 3c).

Skjut den undre skjutbygeln på motorenheten (bild 3e/pos. 3) enligt beskrivningen i bild 3e och fäst därefter med skruvar (bild 3e/pos. 9) och stjärnmuttrar (bild 3a/pos. 8).

Skjut den övre skjutbygeln (bild 3f/pos. 1) på den undre skjutbygeln (bild 3f/pos. 2) och fixera med skruvar (bild 3f/pos. 9) och stjärn- muttrar (bild 3f/pos. 8).

Fäst kabeln på skjutbyglarna med 2 st kabel- klämmor (bild 3g/pos. 7). Ladda batteriet (bild 4a/4b) Maskinen levereras utan batterier och utan lad- dare!

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens stick- kontakt till vägguttaget. Den gröna lysdioden börjar blinka.

3. Sätt det laddbara batteriet på laddaren.

4. Under punkten „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna på laddaren betyder. Medan batteriet laddas upp värms det en aning. Detta är helt normalt. Om batteripaketet inte kan laddas måste du kon- trollera

att nätspänning finns i vägguttaget

att det finns fullgod kontakt vid laddningskon- takterna. Om batteripaketet fortfarande inte kan laddas måste du lämna in

samt batteripaketet till vår kundtjänstavdelning. För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs! Montera batteriet (bild 4c-4d) Öppna batterilocket. Dra i spärren (A) enligt beskrivningen i bild 4c och fäll sedan upp locket. Sätt in de båda batterierna enligt beskrivningen i bild 4d och skjut dem framåt tills de snäpper in hörbart. Anl_GAMH-E_40_Li_OA_SPK7.indb 194Anl_GAMH-E_40_Li_OA_SPK7.indb 194 22.09.2017 12:52:5222.09.2017 12:52:52SE

Märk! Använd alltid batterier med samma laddnings- nivå, och kombinera aldrig laddade och halvfulla batterier. Ladda alltid båda batterier samtidigt. Batteriet med den lägre laddningsnivån avgör maskinens drifttid. Ladda båda batterier komplett innan maskinen tas i drift. Stäng batterilocket ge- nom att fälla ned locket. Se till att locket snäpper in rätt. Kapacitetsindikering för batteri (bild 4a) Tryck på knappen för kapacitetsindikering för batteriet (bild 4a/pos. A). Kapacitetsindikeringen för batteriet (bild 4a/pos. B) signalerar batteriets laddningsnivå med tre lysdioder. Alla tre lysdioder är tända: Batteriet är fulladdat. 2 eller 1 lysdioder är tända: Batteriet har tillräcklig restkapacitet. 1 lysdiod blinkar: Batteriet är tomt och måste laddas. Alla lysdioder blinkar: Batteriet har djupurladdats och är defekt. Du får inte längre använda eller ladda ett defekt batteri!

Obs! Maskinen är utrustad med en säkerhetsfunktion som ska förhindra obehöriga att använda maski- nen. Strax innan maskinen ska användas måste säkerhetskontakten (bild 5/pos. 5) sättas in. Vid varje avbrott eller om du avslutat arbetet ska sä- kerhetskontakten dras ut igen. Tryck in spärrknap- pen (bild 5/pos. A). Fara! För att förhindra att maskinen startar oavsiktligt, är skjutbygeln utrustad med en två- punktsbrytare (bild 10/pos. A) som måste tryckas in innan reglaget (bild 10/pos. B) kan tryckas in. Maskinen slås ifrån om du släpper reglaget. Slå till och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Innan du utför reparation eller underhåll på mas- kinen, måste du kontrollera att hackknivarna inte roterar och att maskinen har skilts åt från elnätet. Innan maskinen används ska den ha ställts i arbetsläge. Dra först ut spärrstiftet (bild 11/pos. A) i pilens riktning enligt beskrivningen i bild 11. Fäll upp hjulenheten tills spärrstiftet snäpper in i position B på nytt. Gör på omvänt sätt för att ställa in transportläget igen. Beakta alltid avståndet mellan maskinens kåpa och dig själv som bestäms av styrstängernas längd. Var särskilt försiktig när du använder mas- kinen och ändrar körriktning på sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profi lerade sulor samt långa by- xor. Använd alltid maskinen i rät vinkel mot lutnin- gen, gå alltså inte uppför eller nedför slänten. Var särskilt försiktig när du går baklänges och när du drar maskinen. Risk för att du snavar! Instruktioner för korrekt användning Ställ maskinen framför ytan som ska bearbetas och håll fast ordentligt i skjutbygeln innan du star- tar maskinen. Kör med hackknivarna över ytan som ska bearbetas. För att uppnå bästa möjliga bearbetningsresultat ska maskinen köras i så raka banor som möjligt. Se till att banorna där du har gått överlappar va- randra med ett par centimeter så att inga remsor fi nns kvar. Slå ifrån motorn i god tid innan du kommer fram till slutet av ytan som har bearbetats. Tänk på att motorn måste slås ifrån om maskinen ska lyftas (t ex om riktningen ändras). Håll maskinens undersida ren och ta alltid bort jord som har fastnat. Avlagringar som har fastnat gör det svårare att starta maskinen och försämrar arbetsdjupet. Om du ska använda jordfräsen på slänter måste du gå i rät vinkel mot sluttningen. Slå ifrån motorn och dra av nätkabeln innan du gör några som helst kontroller på hackknivarna. Varning! Hackknivarna fortsätter att rotera ett par sekunder efter att motorn har slagits ifrån. Försök aldrig att stoppa knivarna. Om de roterande knivarna slår emot ett föremål medan du kör med maskinen, måste du slå ifrån maskinen och vänta till hack- knivarna har stannat helt. Kontrollera därefter hackknivarnas skick. Om dessa har skadats mås- te de bytas ut. Anl_GAMH-E_40_Li_OA_SPK7.indb 195Anl_GAMH-E_40_Li_OA_SPK7.indb 195 22.09.2017 12:52:5322.09.2017 12:52:53SE

Lägg nätkabeln i ringar på marken framför stickut- taget. När du använder maskinen måste du utgå från stickuttaget eller kabeln och se till att mas- kinkabeln alltid ligger inom det område som du redan har bearbetat. I annat fall fi nns det risk för att du kör över kabeln med hackknivarna.

7. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut säkerhetskontakten innan du gör inställningar, reparationer, underhåll eller rengö- ring på maskinen. Kontrollera att knivvalsen inte roterar.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

7.2 Byta ut hackknivar

Av säkerhetsskäl rekommenderar vi att du låter en behörig fackman byta ut hackknivarna (se ad- ress i garantibeviset). Obs! Bär arbetshandskar! Använd endast original- reservdelar eftersom det annars fi nns risk för att vissa funktioner inte fungerar och att säkerheten inte kan garanteras.

Se till att alla fästdon (skruvar, muttrar osv) alltid är fast åtdragna så att du kan använda maskinen utan risk för skador. Förvara maskinen i ett torrt utrymme. För att garantera lång livslängd ska alla metalldelar rengöras och sedan oljas in. Rengör om möjligt plastdelarna endast med en borste eller en trasa. Använd inga lösningsmedel för att ta bort smuts. För platsbesparande förvaring ska stjärnmuttrar- na (bild 12/pos. 8) lossas och skjutbyglarna däref- ter fällas samman enligt beskrivningen i bild 12. Var försiktig så att kabeln inte skadas. Kontrollera maskinens allmänna skick vid säson- gens slut och ta bort alla rester som har fastnat. Kontrollera tvunget maskinens skick innan du tar den i drift första gången efter vinteruppehållet. Kontakta vår kundtjänst (se adress i garantibevi- set) om din maskin måste repareras.

7.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_GAMH-E_40_Li_OA_SPK7.indb 196Anl_GAMH-E_40_Li_OA_SPK7.indb 196 22.09.2017 12:52:5322.09.2017 12:52:53SE

10. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i ladda- ren. Till Från Laddning Laddaren snabbladdar batteriet. Från Till Batteriet har laddats till 85 % och är klar för användning. (Laddningstid 1,5 Ah-batteri: 30 min ) (Laddningstid 3,0 Ah-batteri: 60 min ) (Laddningstid 4,0 Ah-batteri: 80 min ) Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt. (Total laddningstid 1,5 Ah-batteri: ca 40 min) (Total laddningstid 3,0 Ah-batteri: ca 75 min) (Total laddningstid 4,0 Ah-batteri: ca 100 min) Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer än 1 timme. Detta kan ha följande orsaker: - Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats ur (djupurladdning). - Batteriets temperatur befi nner sig inte inom idealintervallet 10°C till 45°C. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Du får inte längre ladda det defekta batteriet. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C). Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_GAMH-E_40_Li_OA_SPK7.indb 197Anl_GAMH-E_40_Li_OA_SPK7.indb 197 22.09.2017 12:52:5322.09.2017 12:52:53SE

Störning Möjliga orsaker Åtgärder Motorn startar ej - Säkerhetskontakten har inte satts i - Batteriet har inte satts i rätt - Anslutningarna vid motorn eller kondensatorn har lossnat - För stort arbetsdjup - Batteriet tomt - Sätt i säkerhetskontakten (se 6.) - Ta ut batteriet och sätt sedan i det igen (se 5.) - av kundtjänstverkstad - Minska arbetsdjupet - Demontera skyddet till sågklingan (se 5). Motorns prestanda avtar - Alltför hård jord - Knivarna är nedslitna - Korrigera arbetsdjupet - Byt ut hackknivarna Märk! Motorn skyddas av en termobrytare som slår ifrån vid överbelastning och som automa- tiskt kopplas in på nytt efter en kort avkylningspaus! Anl_GAMH-E_40_Li_OA_SPK7.indb 198Anl_GAMH-E_40_Li_OA_SPK7.indb 198 22.09.2017 12:52:5322.09.2017 12:52:53SE

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_GAMH-E_40_Li_OA_SPK7.indb 199Anl_GAMH-E_40_Li_OA_SPK7.indb 199 22.09.2017 12:52:5322.09.2017 12:52:53SE

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* hackkniv, batteri Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GAMH-E_40_Li_OA_SPK7.indb 200Anl_GAMH-E_40_Li_OA_SPK7.indb 200 22.09.2017 12:52:5322.09.2017 12:52:53FI
