GEBRUIKSAANWIJZING GAMH-E 40 Li OA Gardol

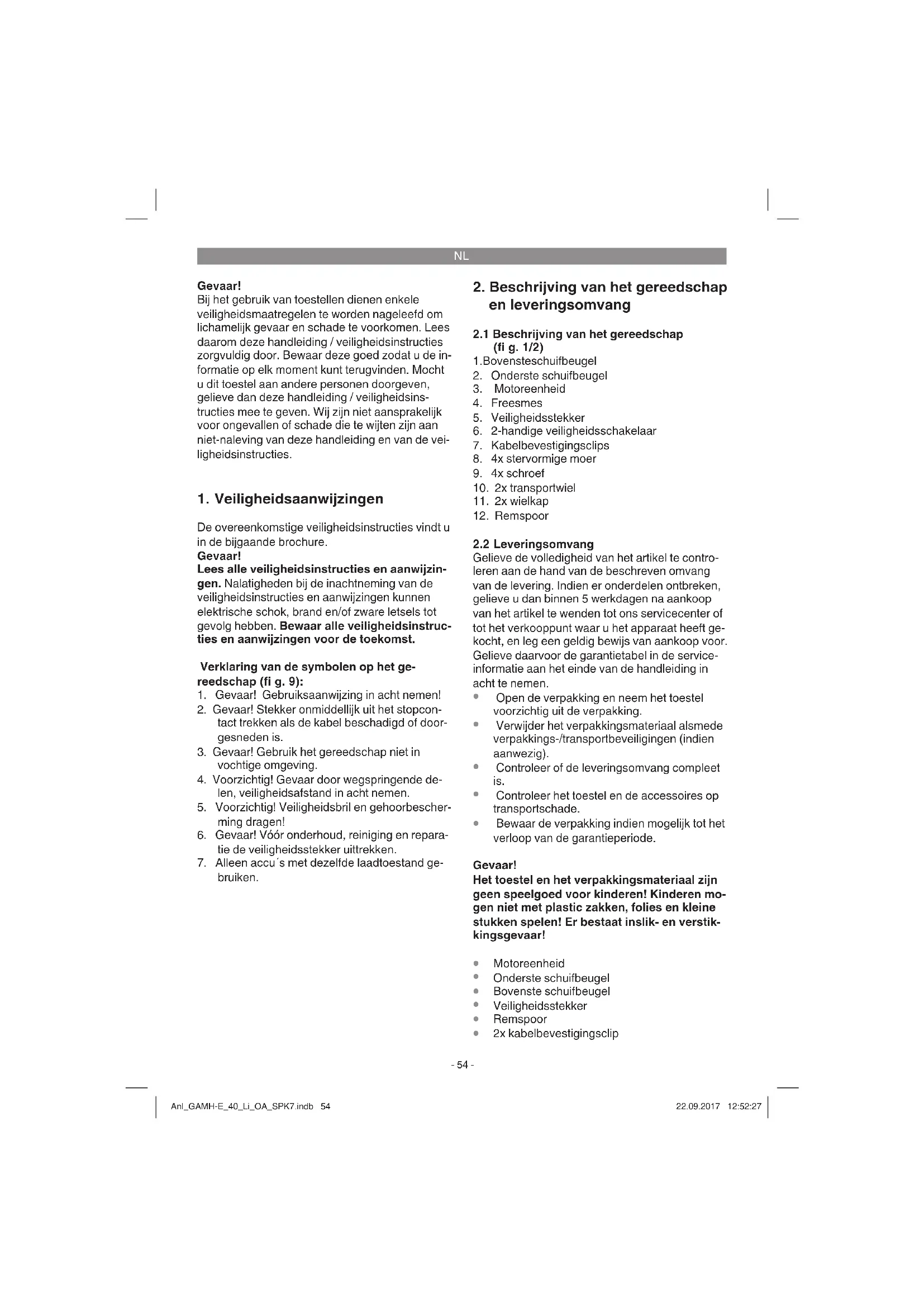

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Verklaring van de symbolen op het ge- reedschap (fi g. 9):

1. Gevaar! Gebruiksaanwijzing in acht nemen!

2. Gevaar! Stekker onmiddellijk uit het stopcon-

tact trekken als de kabel beschadigd of door- gesneden is.

3. Gevaar! Gebruik het gereedschap niet in

4. Voorzichtig! Gevaar door wegspringende de-

len, veiligheidsafstand in acht nemen.

5. Voorzichtig! Veiligheidsbril en gehoorbescher-

6. Gevaar! Vóór onderhoud, reiniging en repara-

tie de veiligheidsstekker uittrekken.

7. Alleen accu´s met dezelfde laadtoestand ge-

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

1. Bovenste schuifbeugel

2. Onderste schuifbeugel

5. Veiligheidsstekker

6. 2-handige veiligheidsschakelaar

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Onderste schuifbeugel

Bovenste schuifbeugel

Veiligheidsinstructies

3. Reglementair gebruik

Het gereedschap is geschikt voor het omspitten van aarde (b.v. tuinbedden). Gelieve zeker de beperkingen vermeld in de veiligheidsinstructies in acht te nemen. Het behoorlijk gebruik van het gereedschap houdt in dat de bijgaande handleiding van de fabrikant in acht wordt genomen. De handleiding bevat ook de bedrijfsomstandigheden en onder- houdsvoorwaarden. Om veiligheidsredenen mag het gereedschap niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschaps- sets van welke aard dan ook. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

..........................................3 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 786. Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s van de Power-X-Change serie! Power-X-Change

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Opgelet! Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s van de Power-X-Change serie! Power-X-Change

20 V, 4,0 Ah, 10 Li-Ion cellen De Li-Ion accu´s van de Power-X-Change serie mogen alleen met de Power-X-Charger worden geladen. Waarschuwing! Trek altijd de veiligheidsstekker uit het stopcon- tact, voordat u instellingen, reparatie-, onder- houds- of reinigingswerkzaamheden uitvoert aan het apparaat. Montage (fi g. 3a-3g)

Borgsplitpen (fig. 3a, pos. A) eraf trekken en bout (fig. 3a, pos. B) wegnemen. Remspoor (fig. 3b, pos. 12) in de houder schuiven en fixeren met de daarvoor weggenomen bout en borgsplitpen.

Kruiskopschroeven (fig. 3b, pos. C) met on- derlegplaatje aan beide kanten losdraaien van de as. Vervolgens aan beide kanten het transportwiel zoals getoond in fig. 3c op de as schuiven en met de kruiskopschroeven en onderlegplaatje (zie fig. 3c klein) bevestigen.

Wielkappen (fig. 3d, pos. 11) op de transport- wielen drukken.

De onderste schuifbeugel zoals getoond in fig. 3e op de motoreenheid (fig. 3e, pos. 3) schuiven en met de schroeven (fig. 3e, pos.

9) en de stervormige moeren (fig. 3e, pos. 8)

Bovenste schuifbeugel (fig. 3f, pos. 1) op de onderste schuifbeugel (fig. 3f, pos. 2) schuiven en met de schroeven (fig. 3f, pos.

Kabel met 2 kabelbevestigingsclips (fig. 3g, pos. 7) bevestigen aan de schuifbeugels. Laden van de accu (fi g. 4a/4b) Het apparaat wordt geleverd zonder accu´s en zonder lader!

1. Accupack uit het apparaat nemen. Daarvoor

de grendelknop (fi g. 4a, pos. C) indrukken.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de la- der in het stopcontact. De groene LED begint te knipperen.

3. Steek de accu op de lader.

4. Onder punt „Indicatie lader“ vindt u een tabel

met de betekenissen van de LED-indicatie aan de lader. Tijdens het laden kan de accu wat warm worden. Dit is echter normaal. Mocht het laden van de accupack niet mogelijk zijn, controleer dan

of aan het stopcontact de netspanning voor- handen is,

of een foutloos contact aan de laadcontacten voorhanden is. Anl_GAMH-E_40_Li_OA_SPK7.indb 56Anl_GAMH-E_40_Li_OA_SPK7.indb 56 22.09.2017 12:52:2822.09.2017 12:52:28NL

Indien het laden van de accupack nog altijd niet mogelijk is, dan verzoeken wij u

en de accupack op te sturen aan onze klantendienst. In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack! Montage van de accu (fi g. 4c-4d) Open het accudeksel. Daarvoor zoals getoond in fi g. 4c de ontgrendeling (A) indrukken en het dek- sel omhoog klappen. Dan de beide accu´s zoals getoond in fi g. 4d in de houders steken en naar voor schuiven, tot de accu´s hoorbaar inklikken. Aanwijzing! Gebruik alleen accu´s met dezelfde vulstand, combineer nooit volle en halfvolle accu´s met el- kaar. Laad beide accu´s altijd tegelijkertijd op. De accu met de zwakkere laadtoestand bepaalt de looptijd van het apparaat. Vóór bedrijf moeten altijd beide accu´s vol worden geladen. Sluit het accudeksel door het dicht te klappen en let erop dat het goed inklikt. Accu-capaciteitsindicator (fi g. 4a) Druk op de schakelaar voor accu-capaciteitsindi- cator (fi g. 4a, pos. A). De accu-capaciteitsindica- tor (fi g. 4a, pos. B) signaleert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden: De accu is vol geladen. 2 of 1 LED(s) branden: De accu beschikt over voldoende restlading. 1 LED knippert: De accu is leeg, laad de accu op. Alle LEDs knipperen: De accu werd diep ontladen en is defect. Een defecte accu mag niet meer gebruikt en geladen worden!

Voorzichtig! Het apparaat is voorzien van een veiligheids- schakeling om onbevoegd gebruik te voorkomen. Meteen vóór inbedrijfstelling van het apparaat de veiligheidsschakelaar (fi g. 5, pos. 5) erin zetten en bij elke onderbreking of beëindiging van het werk de veiligheidsstekker weer verwijderen. Daarvoor de grendelnok (fi g. 5, pos. A) indrukken. Gevaar! Om het ongewild aanzetten van het gereedschap te voorkomen, is de schuifbeugel voorzien van een tweepuntsschakelaar (fi g. 10, pos. A) die moet worden ingedrukt voordat de schakelhendel (fi g. 10, pos. B) kan worden inge- drukt. Als u de schakelhendel loslaat, wordt het gereedschap meteen uitgeschakeld. Voer deze procedure meermaals uit om er zeker van te zijn dat uw gereedschap naar behoren werkt. Voordat u een herstelling of onderhoudswerkzaamheid op het gereedschap verricht dient u er zich van te vergewissen dat de freesmessen niet draaien en het gereedschap gescheiden is van het net. Vóór het begin van het werk moet het apparaat in de werkpositie worden gebracht. Als eerste trekt u de arrêteerpen (fi g. 11, pos. A) zoals getoond in fi g. 11 in de richting van de pijl en klapt u de wieleenheid naar boven, tot de arrêteerpen weer inklikt in positie B. Om in de transportpositie te ko- men gaat u in omgekeerde volgorde te werk. De door de geleidestelen vastgelegde veiligheid- safstand tussen het gereedschap en de gebruiker dient steeds in acht te worden genomen. Bij het veranderen van de bewerkingsrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen met stroef profi el en een lan- ge broek. Werk steeds dwars over de helling. Wees bijzonder voorzichtig bij het achteruit be- wegen en trekken van het gereedschap, struikel- gevaar! Instructies voor het correct werken Plaats het gereedschap aan het begin van het te bewerken stuk grond en hou het aan de schu- ifbeugel goed vast voordat u het gereedschap inschakelt. Leid de freesmessen over het te bewerken vlak. Om een keurig bewerkte grond te bereiken leidt u het gereedschap in zo recht mogelijke banen. De banen moeten elkaar steeds met enkele centime- Anl_GAMH-E_40_Li_OA_SPK7.indb 57Anl_GAMH-E_40_Li_OA_SPK7.indb 57 22.09.2017 12:52:2822.09.2017 12:52:28NL

ters overlappen zodat er geen stroken blijven sta- an. Zet de motor op tijd stop als u aan het einde van het te bewerken vlak bent aangekomen. Voor- dat u het gereedschap opheft (b.v. om van richting te veranderen) dient u de motor stop te zetten. De onderkant van het gereedschap schoon houden en aangekoekte aarde beslist verwijde- ren. Aankoekingen bemoeilijken het starten en verminderen de werkdiepte. Op hellingen moet de werkrichting dwars t.o.v. de helling verlopen. Voordat u eender welke con- troles van de freesmessen verricht dient u zeker de motor stop te zetten en de netstekker uit het stopcontact te verwijderen. Waarschuwing! De freesmessen blijven na het stopzetten van de motor nog enkele seconden draaien. Pro- beer deze nooit te stoppen. Indien de draai- ende freesmessen een voorwerp raken, het gereedschap uitschakelen en wachten tot de freesmessen helemaal stilstaan. Controleer daar- na de toestand van de freesmessen. Indien die beschadigd zijn moeten ze worden vervangen. Leg de gebruikte aansluitkabel van het ge- reedschap in bochten voor het gebruikte stop- contact op de grond klaar. Werk al weggaand van het stopcontact of de kabel en let er op dat de aansluitkabel van het gereedschap steeds op de reeds bewerkte grond ligt om te voorkomen dat u met de freesmessen over de kabel rijdt.

7. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek altijd de veiligheidsstekker uit het stopcon- tact, voordat u instellingen, reparatie-, onder- houds- of reinigingswerkzaamheden uitvoert aan het apparaat. Vergewis u ervan dat de meswals niet draait.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

7.2 Vervangen van de freesmessen

Om veiligheidsredenen is het aan te raden de freesmessen door een geautoriseerde vakman te laten vervangen (zie adres op de garantiekaart). Let op! Werkhandschoenen dragen! Gebruik enkel origineel wisselstukken omdat anders de functie en de veiligheid mogelijk niet gewaarborgd zijn.

Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) steeds goed aange- haald zijn zodat u veilig met het gereedschap kunt werken. Bewaar het gereedschap in een droge ruimte. Voor een lange levensduur moeten alle metalen onderdelen worden gereinigd en daarna geolied. Maak de onderdelen van kunststof zoveel mogeli- jk schoon d.m.v. een borstel of vod. Gebruik geen oplosmiddelen om vuil te verwijderen. Om het apparaat plaatsbesparend op te bergen draait u de stervormige moeren (fi g. 12, pos. 8) los en klapt u de schuifbeugel zoals getoond in fi g. 12 ineen. Zorg ervoor dat de kabel niet wordt beschadigd. Aan het einde van het seizoen voert u een algemene controle van het gereedschap uit en verwijdert u alle aankoekingen. Telkens voor begin van het seizoen beslist de to- estand van het gereedschap controleren. Wend u bij herstellingen tot onze serviceplaats (zie adres op de garantiekaart).

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info Anl_GAMH-E_40_Li_OA_SPK7.indb 58Anl_GAMH-E_40_Li_OA_SPK7.indb 58 22.09.2017 12:52:2822.09.2017 12:52:28NL

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_GAMH-E_40_Li_OA_SPK7.indb 59Anl_GAMH-E_40_Li_OA_SPK7.indb 59 22.09.2017 12:52:2822.09.2017 12:52:28NL

Aanduidingsstatus Betekenis en maatregel Rode LED Groene LED UIT Knippert Gebruiksklaarheid De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader. AAN AAN Laden De lader laadt de accu op in de snelle laadmodus. UIT AAN De accu is tot 85% opgeladen en gebruiksklaar. (Laadduur 1,5 Ah accu: 30 min) (Laadduur 3,0 Ah accu: 60 min) (Laadduur 4,0 Ah accu: 80 min) Daarna wordt overgeschakeld naar ontziende lading tot de accu volle- dig is geladen. (Laadduur in het totaal 1,5 Ah accu: ca. 40 min) (Laadduur in het totaal 3,0 Ah accu: ca. 75 min) (Laadduur in het totaal 4,0 Ah accu: ca. 100 min) Maatregel: Neem de accu de lader uit. Scheid de lader van het net. Knippert UIT Aanpassingslading De lader bevindt zich in de modus voor ontziend laden. Daarbij wordt de accu om veiligheidsredenen trager opgeladen en heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgen- de oorzaken: - Accu werd zeer lang geleden niet meer opgeladen of het ontladen van een uitgeputte accu werd voortgezet (diepe ontlading). - De accutemperatuur ligt niet binnen het ideale bereik tussen 10°C en 45°C. Maatregel: Wacht tot het laadproces is voltooid; de accu kan desondanks verder worden geladen. Knippert Knippert Fout Er kan niet meer worden opgeladen. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu de lader uit. AAN AAN Temperatuurfout De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0° C). Maatregel: Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur (ca. 20° C). Anl_GAMH-E_40_Li_OA_SPK7.indb 60Anl_GAMH-E_40_Li_OA_SPK7.indb 60 22.09.2017 12:52:2822.09.2017 12:52:28NL

Fout Mogelijke oorzaken Verhelpen Motor start niet - Veiligheidsstekker niet ingestoken - Accu niet correct ingestoken - Aansluitingen aan de motor of con- densator losgekomen - Te grote werkdiepte - Accu leeg - Veiligheidsstekker insteken (zie 6.) - Accu verwijderen, nieuw insteken (zie 5.) - Door werkplaats van de klanten- dienst - Werkdiepte verkleinen - Accu laden (zie 5.) Motorvermogen vermindert - Grond te hard - Messen ver versleten - Werkdiepte corrigeren - Freesmessen vervangen Aanwijzing! Om de motor te beschermen is die voorzien van een thermoschakelaar die de mo- tor in geval van overbelasting afzet en hem na een korte afkoelfase automatisch terug aanzet! Anl_GAMH-E_40_Li_OA_SPK7.indb 61Anl_GAMH-E_40_Li_OA_SPK7.indb 61 22.09.2017 12:52:2922.09.2017 12:52:29NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GAMH-E_40_Li_OA_SPK7.indb 62Anl_GAMH-E_40_Li_OA_SPK7.indb 62 22.09.2017 12:52:2922.09.2017 12:52:29NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* hakmes, accu Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GAMH-E_40_Li_OA_SPK7.indb 63Anl_GAMH-E_40_Li_OA_SPK7.indb 63 22.09.2017 12:52:2922.09.2017 12:52:29PL
