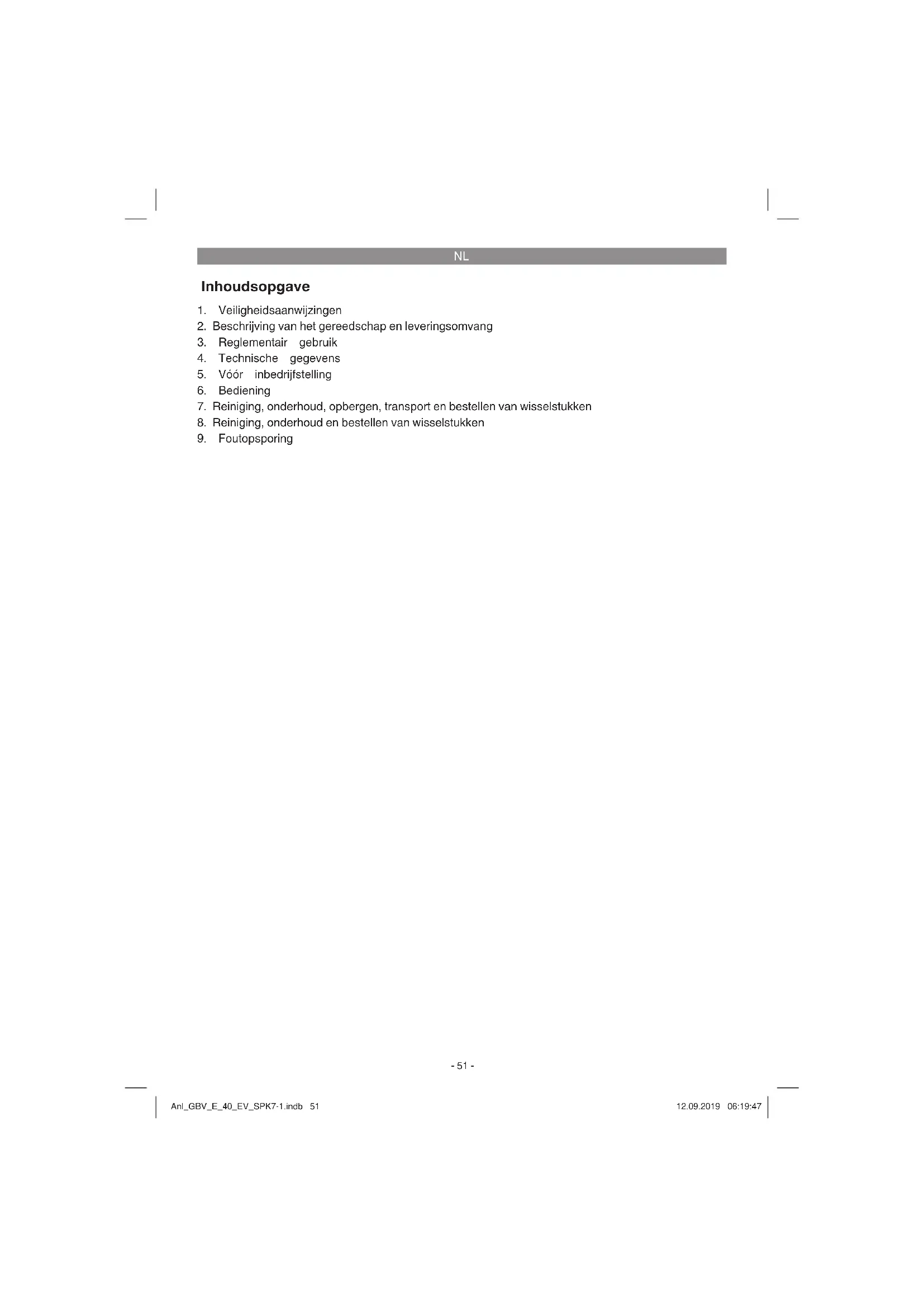

GEBRUIKSAANWIJZING GBV-E-40EV Gardol

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

5. Vóór inbedrijfstelling

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Verklaring van de aanwijzingsborden op het gereedschap (fi g. 16)

1. Let op! Vóór inbedrijfstelling handleiding le-

2. Derden (personen of dieren) weghouden uit

3. Scherpe werkgereedschappen – snijdt u zich

niet in de vingers of tenen – bougiestekker aftrekken voordat u aan onderhoudswerk- zaamheden begint.

4. Vóór ingebruikneming olie en brandstof ingie-

7. Let op! Warme onderdelen.

8. Diepteverstelling verticuteerwals

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

2. Bovenste schuifbeugel

3. Onderste schuifbeugel

8. Bevestigingsmoeren voor de bovenste schuif-

9. Bevestigingsschroeven voor de onderste

10. Bevestigingsmoeren voor de onderste schuif-

12. Bevestigingsschroeven voor de bovenste

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Het gereedschap is bedoeld om gazonvlakten te verticuteren. Bij het verticuteren wordt mos en onkruid samen met de wortels de grond uit ge- trokken en wordt de grond losgewerkt. Daardoor kan het gazon de voedingsstoff en beter opnemen en wordt het schoongemaakt. Wij raden aan het gazon in de voorzomer (april) en nazomer (okto- ber) te verticuteren. Let op! Teneinde de gebruiker niet bloot te stellen aan het gevaar voor lichamelijk letsel, mag het gereedschap niet gebruikt worden als hakselaar voor het klein snipperen van snoeisels van takken of heggen. Het gereedschap mag evenmin wor- den gebruikt als motorhakfrees en ook niet voor het gelijkmaken van bodemverheffi ngen, zoals b.v. molshopen. Om veiligheidsredenen mag het gereedschap niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschaps- sets van welke aard dan ook. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Het gereedschap is bij afl evering gedemonteerd. Voor gebruik van het gereedschap moeten de opvangkorf en de complete schuifbeugel worden aangebracht. Volg de gebruiksaanwijzing stap voor stap en raadpleeg de illustraties voor een gemakkelijke assemblage. Montage van de bovenste schuifbeugel- houder (fi g. 4a) Bovenste schuifbeugel (fi g. 4a, pos. 2) positione- ren zodat de gaten van de bovenste schuifbeugel overeenstemmen met de gaten van de onderste schuifbeugel. De buizen aan elkaar vastschroeven met de bi- jgaande schroeven (fi g. 4a, pos. 12) en moeren (fi g. 4a, pos. 8). De gaskabel en de motor start-/ stopkabel fi xeren op de onderste schuifbeugel m.b.v. de bijgaande kabelbevestigingsclips (fi g. 4b, pos. 11). Anl_GBV_E_40_EV_SPK7-1.indb 53Anl_GBV_E_40_EV_SPK7-1.indb 53 12.09.2019 06:19:4812.09.2019 06:19:48NL

Montage van de opvangkorf (fi g. 5) Uitwerpklep (fi g. 5, pos. 5) met één hand opheff en en de opvangzak (fi g. 5, pos. 6) met de andere hand aan het handvat van boven vasthaken. Let op! Bij het vasthaken van de opvangkorf moet de motor afgezet zijn en mag de wals niet draai- en!

Let op! De motor wordt zonder olie geleverd. Daarom moet u er vóór de inbedrijfstelling zeker olie ingieten. Het oliepeil in de motor moet tel- kens vóór het werken gecontroleerd worden. Starten van het gereedschap (fi g. 6-7) Om het ongewild starten van de motor te voor- komen is die voorzien van een motorrem (fi g. 6, pos. 1) die u altijd moet bedienen terwijl het ge- reedschap in werking is, anders stopt de motor. Let op! Als u de motorremhendel loslaat moet die terugkeren naar zijn oorspronkelijke stand en de motor moet stoppen. Is dit niet het geval mag het gereedschap niet worden gebruikt.

1. Benzinekraan opendraaien (fi g. 7, pos. B).

Hiervoor de kraan naar de stand “ON” draai- en.

2. Chokehendel (fi g. 7, pos. C) naar de stand

“choke” brengen. Aanwijzing: De choke is normaal gezien bij het opnieuw starten van een warme motor niet nodig.

3. Gashendel (fi g. 1, pos. 7) naar de tussen-

5. Motor eventjes laten warmdraaien en daarna

de chokehendel (fi g. 7, pos. B) naar de stand “RUN” brengen.

6. Met de gashendel (fi g. 6, pos. 7) kan het to-

erental van de messenwals worden geregeld (schildpad = traag / haas = snel). Let op! De starttrekkabel altijd langzaam uittrek- ken tot de eerste weerstand voordat u hem fl ink doorhaalt om te starten. Laat de starttrekkabel na het starten niet terugschieten. Let op! De verticuteerwals roteert als de motor wordt gestart. Let op! Open de uitlaatklep nooit terwijl de motor nog draait. Draaiende messenwals kan leiden tot lichamelijk gevaar. Maak de uitlaatklep steeds zorgvuldig vast. De klep wordt door de trekveer teruggeklapt naar de “DICHT” positie! De door de geleidestelen gegeven veiligheid- safstand tussen het koetswerk en de gebruiker dient steeds in acht te worden genomen. Tijdens het verticuteren en veranderen van rijrichting op bermen en hellingen dient u bijzonder voorzichtig te werk te gaan. Let op een veilige stand, draag schoenen met slipvaste zolen en een lange bro- ek. Verticuteer steeds dwars over de helling. Hellingen van meer dan 15% mogen om veilig- heidsredenen niet worden geverticuteerd. Wees bijzonder voorzichtig bij het achteruit be- wegen en trekken van de verticuteerder, struikel- gevaar! Instellen van de werkdiepte (fi g. 8) Om de werkdiepte in te stellen de hendel voor de diepteafstelling (fi g. 8, pos. 4) lichtjes weg van het gereedschap drukken, de gewenste diepte instel- len en de hendel terug laten vastklikken. Let op! Voor het transport de hendel voor de diepteafstelling naar de hoogste stand brengen. Instructies voor het correct werken Voor het werken met het gereedschap is een overlappende werkwijze aan te bevelen. Om een keurig verticuteerpatroon te bereiken leidt u het gereedschap in zo recht mogelijke ba- nen. De banen moeten elkaar steeds met enkele centimeters overlappen zodat er geen stroken blijven staan. Zodra tijdens het werken grasresten blijven lig- gen, moet de opvangzak leeg worden gemaakt. Let op! Vóór het afnemen van de opvangzak de motor stopzetten en wachten tot de wals tot stil- stand is gekomen. Om de opvangzak los te haken tilt u de uitlaatklep met een hand op terwijl u met de andere hand de opvangzak wegneemt! Hoe vaak het gazon moet worden bewerkt hangt in principe af van de groei van het gras en van de hardheid van de grond. De onderkant van het gereedschap schoon Anl_GBV_E_40_EV_SPK7-1.indb 54Anl_GBV_E_40_EV_SPK7-1.indb 54 12.09.2019 06:19:4812.09.2019 06:19:48NL

houden en aangekoekte aarde en gras zeker ver- wijderen. Aankoekingen maken het starten moeili- jker en doen afbreuk aan de kwaliteit. Op hellingen moet de baan steeds dwars over de helling verlopen. Voordat u controles van welke aard dan ook aan de wals verricht zeker de motor afzetten. Let op! De wals blijft na het afzetten van de motor nog enkele seconden draaien. Probeer nooit de wals te stoppen. Indien de draaiende wals een voorwerp raakt, het gereedschap uitschakelen en wachten tot de wals helemaal stilstaat. Controleer daarna de toestand van de wals. Indien die be- schadigd is moet ze worden vervangen.

7. Reiniging, onderhoud, opbergen,

transport en bestellen van wisselstukken Let op: Werk nooit aan onderdelen van het ontste- kingssysteem waarop spanning staat en raak deze nooit terwijl de motor draait. Trek vóór alle onderhoudswerkzaamheden de stekker van de ontstekingskabel van de bougie af. Voer nooit om het even welke werkzaamheden op het draaiende toestel uit. Werkzaamheden die niet in deze hand- leiding beschreven zijn mogen enkel door een geautoriseerde vakwerkplaats worden uitgevoerd.

De verticuteerder moet na elk gebruik grondig worden schoongemaakt. Vooral de onderzijde en de messen. Kantel de verticuteerder te dien einde lichtjes en verwijder het vuil. Let op! Voordat u het gereedschap kantelt moet de benzinetank worden leeggemaakt om het uitlopen van benzine te voorkomen. Daarvoor gebruikt u best een in de handel verkrijgbare ben- zinezuigpomp.

Controle van het oliepeil: Plaats het gereedschap op een eff en horizontaal vlak. De oliepeilstok tegen de richting van de wij- zers van de klok in afschroeven. Het oliepeil moet zijn zoals voorgesteld in fi g. 10. Let op! Motor nooit zonder of met te weinig olie laten draaien. Daardoor kan zware schade aan de motor worden berokkend. Verversen van de olie

De motorolie dient jaarlijks voor het seizoen- begin (naast de informatie in het onderhouds- boekje benzine) bij warme motor te worden ververst.

Enkel de aanbevolen motorolie gebruiken.

Zet een gepaste olieopvangbak onder de olieaflaatplug gereed.

Open de olieaflaatplug (fig. 9, pos. B) en laat de olie weglopen naar een gepast vat.

Na het uitlopen van de afgewerkte olie de olieaftapplug terug dichtdraaien.

Motorolie ingieten tot het oliepeil voorgesteld in fig. 10 is bereikt.

U dient zich van de afgewerkte olie volgens de van kracht zijnde bepalingen te ontdoen. Onderhoud en afstelling van de trekkabels De trekkabels vrij vaak oliën en controleren of ze gemakkelijk bewegen. Onderhoud van de luchtfi lter Door verontreinigde luchtfi lters gaat het motor- vermogen achteruit omdat te weinig lucht naar de carburator wordt toegevoerd. Regelmatige controle is dan ook absoluut noodz- akelijk. De luchtfi lter dient om de 50 bedrijfsu- ren te worden gecontroleerd en, indien nodig, schoongemaakt. Bij zeer stoffi ge lucht dient de luchtfi lter vaker te worden gecontroleerd.

Luchtfilter demonteren zoals voorgesteld in fig. 11-13.

Luchtfilter enkel met perslucht of door uitklop- pen reinigen.

De assemblage gebeurt in omgekeerde volgorde. Let op! Luchtfi lter nooit met benzine of brandbare oplosmiddelen schoonmaken. Onderhouden/verwisselen van de bougie Controleer de bougie voor het eerst na 10 bedri- jfsuren op vervuiling en reinig haar, indien nodig, m.b.v. een koperdraadborstel. Daarna de bougie om de 50 bedrijfsuren onderhouden.

Trek er de bougiestekker (fig. 14) met een draaiende beweging af.

Verwijder de bougie met behulp van een bou- giesleutel (fig. 15).

7.3 Voorbereiding voor het opbergen van het

gereedschap Waarschuwing: Verwijder de benzine niet in ges- loten ruimten, in de buurt van vuur of tijdens het roken. Gasdampen kunnen ontploffi ngen of brand veroorzaken.

1. Maak de benzinetank met een benzinezuig-

2. Start de motor en laat hem draaien tot de res-

terende benzine is verbruikt.

3. Ververs de olie telkens aan het einde van het

seizoen. Daarvoor verwijdert u al de afge- werkte motorolie uit de warme motor en giet u er verse olie in (zie verversen van motorolie, punt 12/4).

4. Verwijder de bougie van de cilinderkop. Giet

ca. 20 ml olie de cilinder in m.b.v. een oliekan. Trek de startergreep langzaam zodat de olie de cilinder binnen beschermt. Draai de bou- gie er weer in.

5. Maak de koelribben van de cilinder en het

6. Maak het hele toestel schoon om de lakverf

7. Bewaar het toestel op een goed verluchte

7.4 Voorbereiding van het gereedschap voor

1. Maak de benzinetank met een benzinezuig-

2. Laat de motor draaien tot al de resterende

benzine verbruikt is.

3. Verwijder de motorolie uit de warme motor.

4. Verwijder de bougiestekker van de bougie.

5. Maak de koelribben van de cilinder en het

Let er wel op dat de trekkabels niet worden geknikt.

7.5 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Reiniging, onderhoud en

bestellen van wisselstukken Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit di- verse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoff en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur! Anl_GBV_E_40_EV_SPK7-1.indb 56Anl_GBV_E_40_EV_SPK7-1.indb 56 12.09.2019 06:19:4912.09.2019 06:19:49NL

Fout Mogelijke oorzaken Verhelpen Motor draait niet - Motorremhendel niet gedrukt - Bougie defect - Brandstoftank leeg - Benzinekraan dicht - Motorremhendel drukken - Bougie vervangen - Brandstof ingieten - Benzinekraan opendraaien Motor draait onre- gelmatig - Luchtfi lter vervuild - Bougie versleten - Choke geopend - Luchtfi lter schoonmaken - Bougie reinigen/vervangen - Chokehendel naar de stand “RUN” brengen Verticuteerder loopt onrustig of vibreert hevig - Onbalans van het mes - Mes door klantendienst-werkplaats laten vervangen. Motor draait, wals draait niet - V-snaar gebroken - V-snaar door klantendienst-werk- plaats laten vervangen. Anl_GBV_E_40_EV_SPK7-1.indb 57Anl_GBV_E_40_EV_SPK7-1.indb 57 12.09.2019 06:19:4912.09.2019 06:19:49NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Bougie, luchtfi lter, v-snaar, brandstoffi lter, mes (rol) Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GBV_E_40_EV_SPK7-1.indb 58Anl_GBV_E_40_EV_SPK7-1.indb 58 12.09.2019 06:19:4912.09.2019 06:19:49NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GBV_E_40_EV_SPK7-1.indb 59Anl_GBV_E_40_EV_SPK7-1.indb 59 12.09.2019 06:19:4912.09.2019 06:19:49PL
