Merkki	Gardol
Malli	GAMH-E 40 Li OA
Luokka	Ruohonleikkuri
Jännite	40 V (tasavirta)
Työleveys	30 cm
Koukun halkaisija	20 cm
Tyhjäkäyntinopeus	140 kierr/min
Terien lukumäärä	4
Äänenpainetaso	73,3 dB(A)
Äänitehotaso	93 dB(A)
Tärinän päästöarvo	2,5 m/s² (epävarmuus K=1,5 m/s²)
Suojausluokka	III
Virtalähdetyyppi	Li-ion-akku (yhteensopiva Power-X-Change)
Akkujen yhteensopivuus	20 V, 1,5 Ah / 3,0 Ah / 4,0 Ah (Power-X-Change-sarja)
Suositeltu laturi	Power-X-laturi (200-250 V~, 50-60 Hz, lähtö 21 V / 3,0 A)
Turvallisuus	Kaksikäyttöinen turvakytkin, turvatulppa, automaattinen pysäytys vivun vapauttamisen yhteydessä
Huolto	Puhdista jokaisen käytön jälkeen, öljyä metalliosat, tarkista kiinnikkeet
Säilytys	Kuiva, pimeä, pakkaselta suojattu paikka, lämpötila 5–30 °C
Kulutusosat	Jauhamisterä, akku

Usein kysytyt kysymykset - GAMH-E 40 Li OA Gardol

Kuinka ladata Gardol GAMH-E 40 Li OA -ruohonleikkurin akku?

Laite toimitetaan ilman akkua ja laturia. Käytä yksinomaan Power-X-Change-sarjan (20 V) Li-ion-akkuja Power-X-laturin kanssa. Kytke laturi 200-250 V~ pistorasiaan, aseta akku paikalleen. Vihreä merkkivalo vilkkuu latauksen aikana. Täysi lataus kestää noin 40–100 minuuttia kapasiteetista riippuen. Älä koskaan tyhjennä akkua kokonaan.

Kuinka koota Gardol GAMH-E 40 Li OA -ruohonleikkuri?

Kokoaminen tapahtuu ilman erikoistyökaluja: aseta jarruväkäs, kiinnitä kuljetuspyörät mukana tulevilla ruuveilla ja aluslevyillä, kokoa alempi ja ylempi ohjauskaari tähtimuttereilla ja ruuveilla, ja kiinnitä kaapeli kiinnitysklipseillä. Katso käyttöohjeen kuvia 3a–3g.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä suojalaseja ja kuulosuojaimia. Älä käytä laitetta sateella tai märällä maalla. Irrota aina turvatulppa ennen huoltoa. Pidä lapset ja eläimet etäällä. Terät pyörivät edelleen sammutuksen jälkeen: odota niiden täydellistä pysähtymistä.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista ensin, että turvatulppa on kunnolla kiinni ja akku on asetettu oikein. Jos akku on tyhjä, lataa se. Pienennä työsyvyyttä, jos se on liian suuri. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka puhdistaa ja huoltaa ruohonleikkuri?

Puhdista laite jokaisen käytön jälkeen kostealla liinalla ja vähän miedolla saippualla. Älä käytä voimakkaita pesuaineita tai vettä sisällä. Öljyä metalliosat ruosteen estämiseksi. Tarkista säännöllisesti ruuvien ja muttereiden kireys.

Kuinka vaihtaa silppuusterät?

Turvallisuussyistä anna terien vaihdon suorittaa valtuutettu ammattilainen. Käytä työhanskoja. Käytä vain alkuperäisiä varaosia. Irrota aina turvatulppa ennen toimenpiteitä.

Mikä on suurin työsyvyys?

Käyttöohje ei kerro tarkkaa enimmäissyvyyttä, mutta on suositeltavaa olla kuormittamatta moottoria liikaa. Säädä syvyyttä maan kovuuden mukaan. Jos moottori vaikuttaa raskaalta, pienennä syvyyttä.

Kuinka säilyttää ruohonleikkuri talvella?

Säilytä laite kuivassa, pimeässä ja pakkaselta suojatussa paikassa, ihanteellisesti lämpötilassa 5–30 °C. Taita ohjauskaari löysäämällä tähtimuttereita. Poista akku ja lataa se noin 50 %:iin ennen varastointia. Säilytä alkuperäinen pakkaus mahdollisuuksien mukaan.

Miksi LED-merkkivalo vilkkuu latauksen aikana?

Vihreän merkkivalon vilkkuminen tarkoittaa sopeutumislatausta (hidasta latausta). Tämä voi tapahtua, jos akku on erittäin tyhjä (syväpurkaus) tai sen lämpötila ei ole välillä 10 °C – 45 °C. Anna prosessin päättyä; akku on edelleen käyttökelpoinen.

Kuinka saada varaosia?

Varaosien tilaamiseksi ilmoita laitetyyppi, tuotenumero, tunnistenumero ja halutun osan numero. Tarkista hinnat ja saatavuus sivustolta www.isc-gmbh.info. Yleisiä kulutusosia ovat terät ja akku.

KÄYTTÖOHJE GAMH-E 40 Li OA Gardol

FI Alkuperäiskäyttöohjeen käännös Akkukäyttöinen möyhennyskuokka

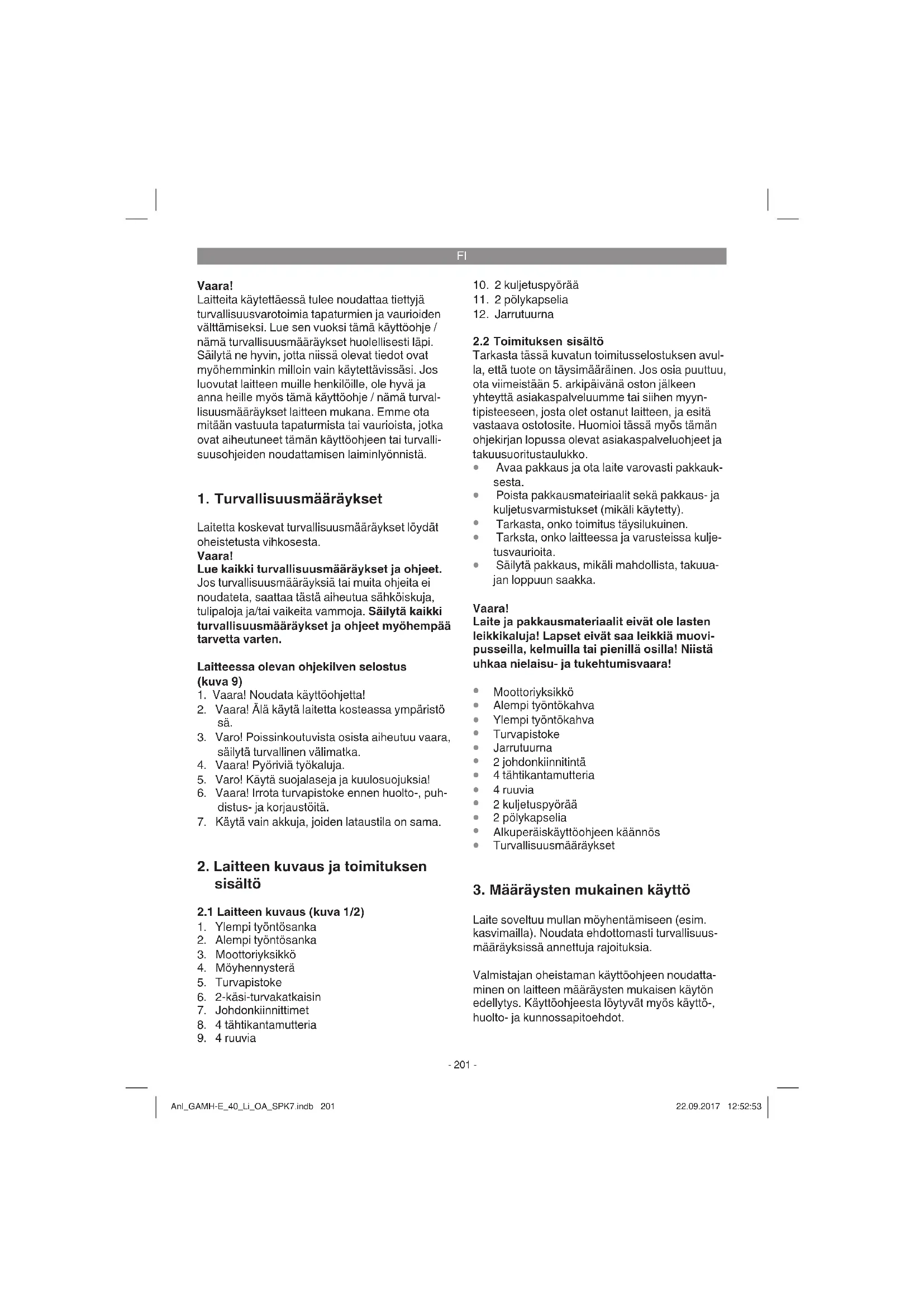

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Vaara!

Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Laitteessa olevan ohjekilven selostus (kuva 9)

1. Vaara! Noudata käyttöohjetta!
2. Vaara! Älä käytä laitetta kosteassa ympäristö sä.
3. Varo! Poissinkoutuvista osista aiheutuu vaara, säilytä turvallinen välimatka.
4. Vaara! Pyöriviä työkaluja.
5. Varo! Käytä suojalaseja ja kuulosuojuksia!
6. Vaara! Irrota turvapistoke ennen huolto-, puhdistus- ja korjaustöitä.
7. Käytä vain akkuja, joiden lataustila on sama.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuva 1/2)

1. Ylempi työntösanka
2. Alempi työntösanka
3. Moottoriyksikkö
4. Möyhennysterä
5. Turvapistoke
6. 2-käsi-turvakatkaisin
7. Johdonkiinnittimet
8. 4 tähtikantamutteria

9. 4 ruuvia

10. 2 kuljetuspyörää

11. 2 pölykapselia

12. Jarrutuurna

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkauksesta.
• Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
  • Tarkasta, onko toimitus täysilukuinen.
• Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
• Säilytä pakkaus, mikäli mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

• Moottoriyksikkö
• Alempi työntökahva
• Ylempi työntökahva
- Turvapistoke
- Jarrutuurna
• 2 johdonkiinnitintä
• 4 tähtikantamutteria
4 ruuvia
• 2 kuljetuspyörää
• 2 pölykapselia
- Alkuperäiskäyttöohjeen käännös
• Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Laite soveltuu mullan möyhentämiseen (esim. kasvimailla). Noudata ehdottomasti turvallisuusmääräyksissä annettuja rajoituksia.

Valmistajan oheistaman käyttöohjeen noudattaminen on laitteen määräysten mukaisen käytön edellytys. Käyttöohjeesta löytyvät myös käyttö-, huolto- ja kunnossapitoehdot.

FI

Turvallisuussyistä laitetta ei saa käyttää min-käänlaisten muiden työkalujen ja työkalusarjojen voimanlähteenä.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jois laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Suojausluokka:....III

Jännite: 40 V tasavirta

Työleveys: 30 cm

Kuokan ∅: 20 cm

Joutokäyntikierrosluku: 140 min ^-1

Terien lukumäärä: 4 kpl

Vaara!

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN 60745 mukaisesti.

Äänen painetaso L_pA ..... 73,3 dB(A)

Mittausvirhe K_pA .....3 dB

Äänen tehotaso L _WA 93 dB(A)

Mittausvirhe K_WA .....3 dB

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN 786 mukaisesti.

Tärinänpäästöarvo a_h=2,5 m/s^2

Mittausepätarkkuus K = 1,5 m/s²

Ilmoitettu tärinän päästöarvo on mitattu normitetun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon.

Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyöka-lua toiseen samantyyppiseen työkaluun.

Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuksen alustavaa arviointia.

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

• Käytä ainoastaan moitteettomia laitteita.
  • Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite aina tarvittaessa.
  • Sammuta laite, kun sitä ei käytetä.
  • Käytäsuojakäsineitä.

Laite toimitetaan ilman akkuja ja ilman lataus- laitetta, ja sitä saa käyttää ainoastaan Power-X- Change -sarjan litiumi-ioniakkujen kera!

Power-X-Change

• 20 V, 1,5 Ah, 5 Li-ionikennoa
• 20 V, 3,0 Ah, 10 Li-ionikennoa
• 20 V, 4,0 Ah, 10 Li-ionikennoa

Power-X-Change -sarjan litiumi-ioniakut saa ladata vain Power-X-Charger -latauslaitteella.

Latauslaite Power-X-Charger

Tulojännite: 200-250 V \~ 50/-60 Hz

Lähtöjännite: 21 V tasavirta

Lähtövirta: 3,0 A

Suojausluokka:....II/回

Huomio!

Jäämäriskit

Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken-teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulosuojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat kädenkäsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

FI

Huomio!

Laite toimitetaan ilman akkuja ja ilman lataus- laitetta, ja sitä saa käyttää ainoastaan Power-X- Change -sarjan litiumi-ioniakkujen kera!

Power-X-Change

• 20 V, 1,5 Ah, 5 Li-ionikennoa
• 20 V, 3,0 Ah, 10 Li-ionikennoa
• 20 V, 4,0 Ah, 10 Li-ionikennoa

Power-X-Change -sarjan litiumi-ioniakut saa ladata vain Power-X-Charger -latauslaitteella.

Varoitus!

Irrota aina turvapistoke ennen kuin teet laittee-seen säätöjä, korjaus-, huolto- tai puhdistustöitä.

Asennus (kuvat 3a-3g)

• Vedä varmistussokka (kuva 3a/kohta A) irti ja ota pultti (kuva 3a/kohta B) pois. Työnnä jar-rutuurna (kuva 3b/nro 12) kantaansa, kiinnitä se paikalleen aiemmin poisotetuilla pultilla ja varmistussokalla.
• Irrota ristikantaruuvit (kuva 3b/kohta C) aluslevyineen molemmin puolin akselista. Työnnä sitten kuljetuspyörät molemmille puolille akseliin kuten kuvassa 3c näytetään ja kiinnitä ne ristikantaruuveilla ja aluslevyillä (katso kuvan 3c pieni kuva).
• Paina pölykapselit (kuva 3d/nro 11) kuljetus-pyörien päälle.
• Työnnä alempi työntösanka kuvan 3e mukaisesti moottoriyksikön (kuva 3e/nro 3) päälle ja kiinnitä se ruuveilla (kuva 3e/nro 9) ja tähti-muttereilla (kuva 3e/nro 8).
• Työnnä ylempi työntösanka (kuva 3f/nro 1) alemman työntösangan (kuva 3f/nro 2) päälle ja kiinnitä se ruuveilla (kuva 3f/nro 9) ja tähti-muttereilla (kuva 3f/nro 8).
  Kiinnitä johto 2 johdonkiinnittimellä (kuva 3g/nro 7) työntösankoihin.

Akun lataaminen (kuvat 4a/4b)

Laite toimitetaan ilman akkuja ja ilman latauslaitetta!

1. Ota akkusarja laitteesta pois. Paina tätä varten lukituspainiketta (kuva 4a/kohta C).
2. Tarkasta, että tyyppikilvessä annettu verkkojännite vastaa käytettävissä olevaa verkkojännitettä. Työnnä latauslaitteen verkkopistoke pistorasiaan. Vihreä LED alkaa vilkua.
3. Työnnä akku latauslaitteeseen.
4. Kohdasta 8 „Latauslaitteen näyttö“ löydät taulukon, josta selviävät latauslaitteen LEDnäytön merkitykset.

Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia.
Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

• onko pistorasiassa verkkojännite

- ovatko latauskontaktit moitteettomasti yhtey-dessä latauslaitteeseen.

Jos akkusarjan lataaminen ei vieläkään onnistu, ole hyvä ja lähetä

- latauslaite

• sekä akkusarja

tekniseen asiakaspalveluumme.

Jotta akkusarjan elinikä olisi mahdollisimman pitkä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahingoittuminen!

Akun asennus (kuvat 4c-4d)

Avaa akkulokeron kansi. Paina tätä varten vapautusta (A) kuten kuvassa 4c näytetään ja käännä kansi ylös. Pane sitten molemmat akut kantoi-hinsa kuten kuvassa 4d näytetään ja työnnä niitä eteenpäin, kunnes akut napsahtavat kuultavasti paikalleen.

Viite!

Käytä ainoastaan akkuja, joiden lataustaso on sama, älä koskaan yhdistele puolityhjiä akkuja täysien akkujen kanssa. Lataa molemmat akut aina samanaikaisesti.

Akku, jonka lataustaso on alhaisempi, määrää laitteen käyttöajan keston. Ennen käyttöä molemmat akut tulee ladata täyteen. Sulje akkulokeron kansi painamalla se kiinni ja huolehdi siitä, että se lukittuu kunnolla kiinni.

Akun tehonnäyttö (kuva 4a)

Paina akun tehonnäytön katkaisinta (kuva 4a/kohta A). Akun tehonnäyttö (kuva 4a/kohta B) ilmoittaa akun lataustilan 3 valodiodin (LED) avulla.

Kaikki kolme LED:iä palavat:

Akku on ladattu täyteen.

2 tai 1 LED:iä palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

FI

Kaikki LED:it vilkkuvat:

Akku on tyhjentynyt täysin ja vioittunut. Viallista akkua ei saa enää käyttää eikä ladata!

6. Käyttö

Varo!

Laite on varustettu turvakytkennällä luvattoman käytön estämiseksi. Pane välittömästi ennen laiteen käyttöä turvapistoke (kuva 5/nro 5) paikalleen, ja ennen jokaista työn keskeyttämistä tai työn pääyttyä ota turvapistoke jälleen pois. Paina tätä varten lukituspainiketta (kuva 5/kohta A).

Vaara! Laitteen tahattoman käynnistämisen estämiseksi työntösankaan (kuva 6/kohta A) on asennettu kaksipistekatkaisin, jota tulee painaa, ennen kuin kytkinvipua (kuva 6/kohta B) voidaan painaa. Jos kytkinvipu päästetään irti, niin laite sammuu. Toista tämä menettely muutaman kerran, jotta voit olla varma laitteesi moitteettomasta toiminnasta. Ennen kuin suoritat laitteelle korjaus- tai huoltotoimia, tulee sinun varmistaa, että kuokanterät eivät enää pyöri ja että turvapistoke on irrotettu.

Ennen työn aloittamista on laite vietävä työasentoon. Paina ensimmäiseksi lukitustappia (kuva 7/ kohta A) kuvan 7 esittämällä tavalla ja käännä pyöräyksikkö ylöspäin, kunnes lukitustappi lukittuu jälleen kohtaan B. Kun haluat siirtyä kuljetusasentoon, menettele päinvastaisella tavalla. Ohjaustankojen määrittämä laitteen ja käyttäjän välinen turvaetäisyyss tulee aina säilyttää. Erityisen varovaisesti tulee toimia penkereillä ja rinteillä tapahtuvien kulkusuunnan muutosten aikana. Huolehdi pitävästä asennosta, käytä luistamattomin, pitävin anturoin varustettuja jalkineita ja pitkälahkeisia housuja. Työskentele aina rinteen poikkisuuntaan. Ole erityisen varovainen liikuttaessasi laitetta taaksepäin tai vetäessäsi sitä, kompastumisvaara!

Ohjeita oikeaa työskentelyä varten

Aseta laite käsiteltävän alueen eteen ja pitele sitä lujasti työntösangasta ennen kuin käynnistät laitteen.

Kuljeta möyhennysteriä käsiteltävää pintaa pitkin. Kuljeta laitetta mahdollisimman suoria ratoja pitkin, jotta maaperä käsitellään tasaisesti. Tällöin tulee näiden ratojen mennä aina muutaman senttimetrin verran päällekkäin, niin ettei jää käsittelemättömiä kaistaleita.

Sammuta moottori hyvissä ajoin saapuessasi kä- siteltävän alueen loppuun. Kun laitetta nostetaan (esim. suuntaa muutettaessa), täytyy moottori sammuttaa.

Pidä laitteen rungon alapuoli puhtaana ja poista multakertymät ehdottomasti heti. Kertymät vai- keuttavat käynnistystä ja vaikuttavat huononta- vasti työsyvyyteen.

Rinteissä tulee työskentelysuunta valita rinteen poikkisuuntaan. Ennen myöhennysterien tarkastusta sammuta moottori ja ota turvapistoke pois.

Varoitus!

Möyhennysterät pyörivät moottorin sammutta- misen jälkeenkin vielä muutaman sekunnin ajan. Älä koskaan yritä pysäyttää teriä. Mikäli liikkuvat möyhennysterät iskeytyvät johonkin esineeseen, SAMMuta laite ja odota, kunnes terät ovat pysähtyneet kokonaan. Tarkasta sitten möyhennysterien kunto. Jos ne ovat vahingoittuneet, täytyy ne vaihtaa uuteen.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Irrota aina turvapistoke ennen kuin teet laittee-seen säätöjä, korjaus-, huolto- tai puhdistustöitä. Varmista, ettei terätela pyöri enää.

7.1 Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.
• Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.
• Puhdista laite säännöllisin väliajoin käyttäen kostea a riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyókaluun lisää sähköiskun vaaraa.

7.2 Möyhennysterien vaihto

Turvallisuussyistä suosittelemme, että möyhennysterien vaihto annetaan vain valtuutetun alan ammattihenkilön tehtäväksi (katso osoite takuutodistuksesta).

Varoitus!

Käytä työkäsineitä! Käytä ainoastaan alkuperäisiä varaosia, koska muussa tapauksessa laitteen toimintaa ja turvallisuutta ei ehkä voida taata.

F1

7.3 Huolto

Huolehdi siitä, että kaikki kiinnitysvälineet (ruuvit, mutterit jne.) on aina kiristetty tiukkaan, niin että voit käyttää laitetta turvallisesti.

Säilytä laite kuivassa tilassa. Laitteen keston pidentämiseksi tulisi kaikki metalliosat puhdistaa ja sitten öljytä. Puhdista laitteen muoviosat harjalla tai rievulla, mikäli mahdollista. Älä käytä liuotteita lian poistamiseen.

Laitteen säilyttämiseksi pienemmässä tilassa irrota tähtimutterit (kuva 3e, 3f/nro 8) ja käännä työntösangat kokoon kuten kuvassa 8 näytetään. Varo laitetta kokoontaittaessasi, että et vahingoita johtoa. Kasvukauden päätyttyä tee laitteeseesi yleistarkastus ja poista kaikki siihen kertyneet lianjätteet.

Tarkasta laitteen kunto ehdottomasti ennen joka käyttökauden alkua. Korjauksia tarvitessasi ota yhteyttä tekniseen asiakaspalveluumme (katso osoite takuutodistuksesta).

7.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

• Laitteentyyppi
• Laitteentuotenumero
• Laitteentunnusnumero
• Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.isc-gmbh.info

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan.

F1

10. Latauslaitteen näyttö

Näytön tila		Merkitys ja toimenpiteet
Punainen valodiodi	Vihreä valo- diodi
Pois Vilkkuu	Käyttövalmiustila	Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslai teessa ei ole akkua
Palaa Pois	Lataaminen	Latauslaite lataa akun pikalatauksella.
Pois Palaa	Akku on ladattu 85 % täyteen ja valmis käyttöön.(Latauksen kesto 1,5 Ah:n akku: 30 minuuttia)(Latauksen kesto 3,0 Ah:n akku: 60 minuuttia)(Latauksen kesto 4,0 Ah:n akku: 80 minuuttia)Sen jälkeen laite kytkeytyy hellävaraiseen lataukseen, kunnes akku on ladattu täyteen.(Latauksen kesto kaikkiaan 1,5 Ah:n akku: n. 40 minuuttia)(Latauksen kesto kaikkiaan 3,0 Ah:n akku: n. 75 minuuttia)(Latauksen kesto kaikkiaan 4,0 Ah:n akku: n. 100 minuuttia)Toimenpide:Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Vilkkuu	Sovitettu lataaminen	Latauslaite on siirtynyt hellävaraiseen lataustilaan.Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen kestää pitempään kuin 1 tunnin. Mahdollisia syitä ovat:- Akkua ei ole ladattu hyvin pitkään aikaaan tai tyhjentyneen akun tyh-jentäminen on jatkunut (tyhjentyminen kokonaan)- Akun lämpötila ei ole ihannealueella 10^ ja 45^ välillä.Toimenpide:Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta ladata edelleen.
Vilkkuu Vilkkuu	Häiriö	Lataaminen ei ole mahdollista. Akussa on vika.Toimenpide:Viallista akkua ei saa enää ladata.Ota akku pois latauslaitteesta.
Palaa Palaa	Lämpötilahäiriö	Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kyl-mä (alle 0^ )Toimenpide:Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20^ ).

FI

11. Vianhakukaavio

Häiriö Mahdollinen syy Poisto
Moottori ei käynnisty	- turvapistoke ei ole paikallaan- akku ei ole oikein paikallaan- liitännät moottorissa tai konden-saattorissa irti- liian syvä möyhennyssyvyys- akku tyhjä	- pane turvapistoke paikalleen (katso 6.)- ota akku pois, pane uudelleen pai-kalleen (katso 5.)- huoltokorjaamo korjaa- vähennä möyhennyssyvyyttä- lataa akku (katso 5.)
Moottorintehoheikkenee	- liian kova maaperä- terät kuluneet loppuun	- korjaa möyhennyssyvyyttä- vaihda möyhennysterät uusiin

Viite! Moottorin suojaamiseksi se on varustettu lämpökatkaisimella, joka sammuttaa moottorin ylikuormituksen sattuessa ja käynnistää sen automaattisesti uudelleen lyhyen jäähdytystauon jälkeen!

F1

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

FI

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* möyhennysterät, akku
Käyttömateriaali / käyttöosat*
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
  Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
  Kuvaa tätä toimintavirhettä.

EE

Oht!
