Markė	Gardol
Modelis	GAMH-E 40 Li OA
Kategorija	Žoliapjovė
Įtampa	40 V (nuolatinė srovė)
Darbinis plotis	30 cm
Kabliuko skersmuo	20 cm
Tuščiosios eigos sukimosi greitis	140 aps/min
Peilių skaičius	4
Garso slėgio lygis	73,3 dB(A)
Garso galios lygis	93 dB(A)
Vibracijos emisijos vertė	2,5 m/s² (neapibrėžtis K=1,5 m/s²)
Apsaugos klasė	III
Maitinimo tipas	Li-ion baterija (suderinama su Power-X-Change)
Akumuliatorių suderinamumas	20 V, 1,5 Ah / 3,0 Ah / 4,0 Ah (Power-X-Change serija)
Rekomenduojamas įkroviklis	Power-X įkroviklis (200-250 V~, 50-60 Hz, išėjimas 21 V / 3,0 A)
Saugumas	Dviejų rankų saugos jungiklis, saugos kištukas, automatinis sustojimas atleidus svirtį
Priežiūra	Valyti po kiekvieno naudojimo, sutepti metalines dalis, patikrinti tvirtinimus
Laikymas	Sausoje, tamsioje, nuo šalčio apsaugotoje vietoje, tarp 5 ir 30 °C
Dėvimos dalys	Smulkintuvo peilis, akumuliatorius

Dažnai užduodami klausimai - GAMH-E 40 Li OA Gardol

Kaip įkrauti Gardol GAMH-E 40 Li OA žoliapjovės akumuliatorių?

Prietaisas tiekiamas be akumuliatoriaus ir įkroviklio. Naudokite tik Power-X-Change serijos (20 V) Li-ion akumuliatorius su Power-X įkrovikliu. Prijunkite įkroviklį prie 200-250 V~ lizdo, įstatykite akumuliatorių. Įkrovimo metu šviečia žalias indikatorius. Visiškas įkrovimas trunka nuo 40 iki 100 minučių, priklausomai nuo talpos. Niekada visiškai neiškraukite akumuliatoriaus.

Kaip sumontuoti Gardol GAMH-E 40 Li OA žoliapjovę?

Surinkimas atliekamas be specialių įrankių: įstatykite stabdymo spyruoklę, pritvirtinkite transportavimo ratus su pateiktais varžtais ir poveržlėmis, sumontuokite apatinę, o vėliau viršutinę rankeną su žvaigždinėmis veržlėmis ir varžtais, pritvirtinkite kabelį fiksavimo spaustukais. Žr. instrukcijos 3a–3g paveikslėlius.

Kokios yra svarbios saugos instrukcijos?

Dėvėkite apsauginius akinius ir klausos apsaugą. Nenaudokite prietaiso lietuje ar ant drėgnos žemės. Prieš bet kokią priežiūrą visada atjunkite saugos kištuką. Laikykite vaikus ir gyvūnus atokiau. Peiliai po išjungimo dar sukasi: palaukite, kol jie visiškai sustos.

Ką daryti, jei variklis neužsiveda?

Pirmiausia patikrinkite, ar saugos kištukas tinkamai prijungtas ir ar akumuliatorius teisingai įstatytas. Jei akumuliatorius tuščias, įkraukite jį. Sumažinkite darbinį gylį, jei jis per didelis. Jei problema išlieka, susisiekite su klientų aptarnavimo tarnyba.

Kaip valyti ir prižiūrėti žoliapjovę?

Po kiekvieno naudojimo valykite prietaisą drėgna šluoste ir švelniu muilu. Nenaudokite agresyvių priemonių ar vandens viduje. Sutepkite metalines dalis, kad išvengtumėte rūdžių. Reguliariai tikrinkite varžtų ir veržlių priveržimą.

Kaip pakeisti smulkinimo peilius?

Saugumo sumetimais peilius pakeiskite kvalifikuoto specialisto. Dirbkite su apsauginėmis pirštinėmis. Naudokite tik originalias atsargines dalis. Prieš bet kokią intervenciją visada atjunkite saugos kištuką.

Koks yra maksimalus darbinis gylis?

Instrukcijoje nenurodomas tikslus maksimalus gylis, tačiau rekomenduojama per daug nespausti, kad neperkrautumėte variklio. Gylį pritaikykite pagal dirvožemio kietumą. Jei variklis vargsta, sumažinkite gylį.

Kaip laikyti žoliapjovę žiemą?

Laikykite prietaisą sausoje, tamsioje ir nuo šalčio apsaugotoje vietoje, tarp 5 ir 30 °C temperatūroje. Sulenkite rankeną atsukdami žvaigždines veržles. Prieš sandėliuodami išimkite akumuliatorių ir įkraukite jį iki maždaug 50 %. Jei įmanoma, išsaugokite originalią pakuotę.

Kodėl įkrovimo metu mirksi LED indikatorius?

Žalio indikatoriaus mirksėjimas rodo adaptacinį įkrovimą (lėtą įkrovimą). Tai gali atsitikti, jei akumuliatorius labai išsikrovęs (gilus iškrovimas) arba jo temperatūra yra ne nuo 10 °C iki 45 °C. Leiskite procesui baigtis; akumuliatorius vis dar tinkamas naudoti.

Kaip gauti atsarginių dalių?

Norėdami užsisakyti atsargines dalis, nurodykite prietaiso tipą, gaminio numerį, identifikavimo numerį ir norimos dalies numerį. Kainas ir prieinamą informaciją rasite svetainėje www.isc-gmbh.info. Įprastos dėvimos dalys yra peiliai ir akumuliatorius.

NAUDOJIMO INSTRUKCIJA GAMH-E 40 Li OA Gardol

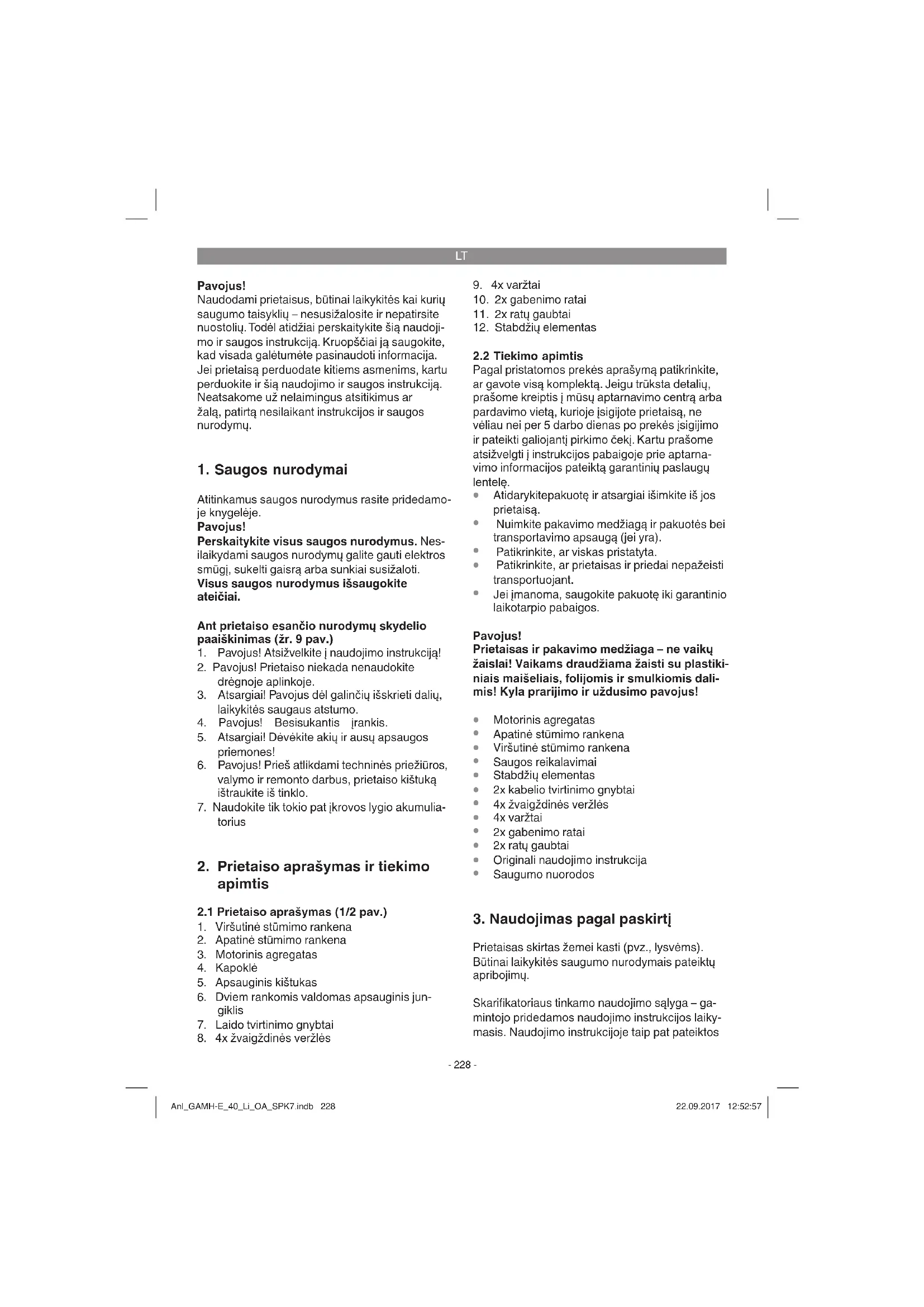

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 9 pav.)

1. Pavojus! Atsižvelkite i naudojimo instrukcija!

2. Pavojus! Prietaiso niekada nenaudokite drégnoje aplinkoje.

3. Atsargiai! Pavojus dėl galinčių išskrieti dalių, laikykitės saugaus atstumo.

4. Pavojus! Besisukantis jrankis.

5. Atsargiai! Dévékite akių ir ausų apsaugos priemones!

6. Pavojus! Prieš atlikdami techninės priežiūros, valymo ir remonto darbus, prietaiso kištuką ištraukite iš tinklo.

7. Naudokite tik tokio pat jkrovos lygio akumuliatorius

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1/2 pav.)

1. Viršutinė stūmimo rankena

2. Apatinė stūmimo rankena

3. Motorinis agregatas

4. Kapoklé

5. Apsauginis kištukas

6. Dviem rankomis valdomas apsauginis jungiklis

7. Laido tvirtinimo gnybtai

8. 4x žvaigždinės veržlės

9. 4x varžtai

1. 2x gabenimo ratai
2. 2x ratų gaubtai
3. Stabdžių elementas

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis i mūsų aptarnavimo centra arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti i instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentele.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dalimis! Kyla prarijimo ir uždusimo pavojus!

• Motorinis agregatas
• Apatiné stūmimo rankena
• Viršutinė stūmimo rankena
• Saugos reikalavimai
• Stabdžių elementas
• 2x kabelio tvirtinimo gnybtai
• 4x žvaigždinės veržlės
• 4x varžtai
• 2x gabenimo ratai
• 2x ratų gaubtai
• Originali naudojimo instrukcija
• Saugumo nuorodos

3. Naudojimas pagal paskirti

Prietaisas skirtas žemei kasti (pvz., lysvėms). Būtinai laikykitės saugumo nurodymais pateiktų apribojimų.

Skarifikatoriaus tinkamo naudojimo sąlyga – ga- mintojo pridedamos naudojimo instrukcijos laikymasis. Naudojimo instrukcijoje taip pat pateiktos

LT

eksploatacijos, techninės ir įprastos priežiūros sąlygos.

Dėl saugumo prietaiso negalima naudoti kaip kitų darbinių įrankių ir bet kokios rūšies įrankių komplektų varomojo agregato.

Irenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Apsaugos klasė ....III

Itampa 40 V d. c.

Darbinis plotis: 30 cm

Kapoklès skersmuo: 20 cm

Apsukų skaičius tuščiaja eiga: 140/min.

Peilių skaičius: ......4 vnt.

Pavojus!

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės pateiktos pagal EN 786.

Garso slègio lygis L _nA 73,3 dB(A)

Nesandarumas K _n4 3 dB

Garso galios lygis L _WA 93 dB(A)

Nesandarumas K_WA .....3 dB

Nešiokite apsaugą nuo triukšmo.

Dėl triukšmo poveikio galite prarasti klausą.

Bendros svyravimo vertės (trijų krypčių vektorių suma) pateiktos pagal EN 786.

Vibracijos emisijos dydis a_h=2,5 m/s^2

Nestabilumas K = 1,5 m/s²

Nurodyta svyravimo emisijos vertė pamatuota, taikant standartizuotus bandymo metodus; ji gali skirtis, atsižvelgiant į elektros įrankio naudojimo būdą, ir išimtiniais atvejais viršyti nurodytają.

Pagal nurodytą svyravimo emisijos vertę galima palyginti vieną elektros įrankį su kitu.

Be to, pagal nurodytą svyravimo emisijos vertę galima atlikti pirminį nejprasto poveikio įvertinimą.

Prietaisas yra tiekiamas be bateriju ir jkroviklio, galima naudoti tik „Power-X-Change“ serijos ličio jonų baterijas!

„Power-X-Change“

• 20 V, 1,5 Ah 5 ličio jonų elementai
• 20 V, 3,0 Ah 10 ličio jonų elementų
• 20 V, 4,0 Ah 10 ličio jonų elementų

„Power-X-Change“ serijos ličio jonų baterijas galima įkrauti tik su „Power-X“ įkrovikliu.

Ikroviklis „Power-X-Charger“

ljėjimo įtampa: 200-250 V \~ 50-60 Hz

Išėjimo įtampa 21 V d. c.

Išejimo srové 3,0 A

Apsaugos klasė ...... II /☐

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
  • Savo darbo pobūdj pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvėsti.
• Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

Atsargiai!

Kiti pavojai

Net naudojant šj elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas tinkamas respiratorius nuo dulkių;
2. klausos pakitimai, jei nenešiojamos tinkamos ausinės;
3. sveikatos sutrikimai del plaštakos ir rankos vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

LT

5. Prieš naudojimą

Dèmesio!

Prietaisas yra tiekiamas be baterijų ir įkroviklio, galima naudoti tik „Power-X-Change“ serijos ličio jonų baterijas!

„Power-X-Change“

• 20 V, 1,5 Ah 5 ličio jonų elementai
• 20 V, 3,0 Ah 10 ličio jonų elementų
• 20 V, 4,0 Ah 10 ličio jonų elementų

„Power-X-Change“ serijos ličio jonų baterijas galima įkrauti tik su „Power-X“ įkrovikliu.

Ispėjimas!

Prieš reguliuodami, atlikdami techninės priežiūros ir valymo darbus, išimkite apsauginį kištuką. Skarifi katorius pristatomas nesurinktas. Prieš naudojimą būtina sumontuoti visą stūmimo rankeną bei galinius ratus.

Žingsnis po žingsnio vadovaukitės naudojimo instrukcija ir paveikslėliais, kad būtų lengviau montuoti.

Montavimas (3a–3g)

• Ištraukite apsauginj vielokaištį (3a pav. / A poz.) ir išimkite sraigtą (3a pav. / B poz.). Stabdžių elementą (3b pav. / 12 poz.) įstumkite į laikiklj, užfiksuokite su prieš tai išimtu sraigtu ir apsauginiu vielokaiščiu.
• Atsukite nuo ašių abiejose pusėse kryžminius varžtus (3b pav. / C poz.) su poveržlėmis. Tada ant ašies uždėkite gabenimo ratą, kaip parodyta 3c pav., ir pritvirtinkite kryžminiais varžtais ir poveržle (žr. 3c pav., mažoji c).
• Ratogaubtą (3d pav. / 11 poz.) użspauskite ant gabenimo ratų.
• Apatinę stūmimo rankeną jstatykite ant vari-klio, kaip parodyta 3e pav. (3e pav. / 3. poz.), ir pritvirtinkite varžtais (3e pav. / 9 poz.) ir žvaigždinėmis veržlėmis (3e pav. / 8 poz.).
• Viršutinę stūmimo rankeną (3f pav. / 1 poz.) uždékite ant apatinės stūmimo rankenos (3f pav. / 2 poz.) ir pritvirtinkite varžtais (3f pav. / 9 poz.) ir žvaigždinėmis veržlėmis (3f pav. / 8 poz.).
• 2kabelį tvirtinti skirtais gnybtais (3g pav. / 7 poz.) pritvirtinkite ant stūmimo rankenų.

Akumuliatoriaus ikrovimas (4a / 4b pav.)

Prietaisas yra pristatomas be bateriju ir jkroviklio!

1. Išimkite akumuliatorių iš prietaiso. Paspausite fiksavimo mygtuką (4a pav. C pad.)
2. Patikrinkite, kad ant modelio lentelės nurodyta elektros srovės įtampa sutaptų su elektros tinklo įtampa. Ikroviklio kištuką įstatykite į maitinimo lizdą. Žalias šviesos diodas pradės mirksėti.
3. Prijunkite akumuliatorių prie įkroviklio.
4. Punkte „Kroviklio indikatoria“ rasite lentelę su paaiškintomis kroviklio LED diodu reikšmėmis.

Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai yra normalu.

Jei akumuliatoriaus ikrauti nepavyktu, patikrinkite:

• ar elektros lizde yra jtampa
• ar kroviklio kontaktai nepriekaištingai kontak-tuoja

Jei akumuliatoriaus ikrauti vis tiek nepavyksta, prašome

kroviklj

- ir akumuliatorių

išsiųsti mūsų klientų aptarnavimo tarnybai.

Jei norite, kad akumuliatorių būtų galima eksploatuoti ilgai, turite pasirūpinti, kad jis būtų laiku įkraunamas. Tai bet kuriuo atveju būtina, jei pastebite, kad prietaiso galia silpnėja. Niekada visiškai neiškraukite akumuliatoriaus. Dėl to akumuliatoriaus paketas gali sugesti!

Akumuliatoriaus montavimas (4c-4d pav.)

Atidarykite akumuliatoriaus dangtelj. Kaip parodyta 4c pav., paspauskite atrakinimo mygtuką (A) ir pakelkite dangtelj. Tada, kaip parodyta 4d pav., abu akumuliatorius jstatykite i laikiklius ir pastumkite i priekj, kol girdimai użsifiksuos.

Nuoroda!

Naudokite tik vienodai jkrautus akumuliatorius, niekada nekombinuokite jkrautų ir iš dalies jkrautų akumuliatorių. Abu akumuliatorius visada kraukite vienu metu.

Mažiau jkrautas akumuliatorius turi įtakos prietai- so veikimo laikui. Prieš darbą visada abu akumuli- atoriali turi būti visiškai jkrauti.

Uždarykite akumuliatorių dangtelį ir įsitikinkite, kad jis gerai užsifi ksavo.

LT

Akumuliatoriaus talpos indikatorius (4a pav.) Norėdami įjungti akumuliatoriaus įkrovos indikatorių, spustelėkite jungiklj (4a pav. A pad.). Akumuliatoriaus įkrovos indikatorius (4a pav. B pad.) trimis LED diodais parodo akumuliatoriaus įkrovos būklę.

Šviečia visi 3 šviesos diodai:

Akumuliatorius yra visiškai jkrautas.

Šviečia 2 arba 1 šviesos diodas (-ai):

akumuliatorius jkrautas pakankamai.

Mirksi 1 šviesos diodas:

akumuliatorius išsikrovęs, jkraukite.

6. Valdymas

Atsargiai!

Kad būtų apsaugotas nuo neleistino naudojimo, prietaise įmontuotas apsauginis jungiklis. Prieš pradėdami naudoti prietaisą, uždėkite apsauginį kištuką (5 pav. / 5 poz.) ir kaskart, nutraukę ar baigę darbą, vėl nuimkite apsauginį kištuką. Tuo tikslų paspausite fiksatorių (5 pav. / A poz.).

Pavojus! Siekiant apsisaugoti nuo nepageidaujamo jungimo stūmimo rankenoje įmontuotas dviejų tašku jungiklis (6 pap. / A poz.), jį būtina nuspausti (6 pap. / B poz.) prieš nuspaudžiant perjungimo svirtį (6 pap. / B poz.). Kai perjungimo svirtis atleidžiama, prietaisas išsijungia. Atlikite šį procesą keletą kartų, kad būtumėte tikri, jog jūsų prietaisas veikia tinkamai. Prieš remontuodami prietaisą arba atlikdami jo techninę priežiūrą, privalote įsitikinti, kad kapoklė nesisuka o apsauginis kištukas yra ištrauktas.

Prieš darbo pradžią prietaisą reikia nustatyti į darbinę padėtį. Pirmiausia paspauskite fiksavimo kaištuką (7 pav. / A poz.) taip, kaip parodyta 7 pav., ir užlenkite ratus į viršų; fiksavimo kaištukas turi užsifi ksuoti B pozicijoje.

Norėdami nustatyti gabenimo padėtį, atlikite veiksmus atvirkštine tvarka.

Laikykitės saugaus atstumo; jį sudaro stūmimo rankenos tarpas tarp prietaiso ir naudotojo. Keisdami važiavimo kryptį ties krūmais ir šlaitais, būkite itin atsargūs. Stabiliai stovėkite. Avėkite avalynę neslystančiu, geraį kimbančiu padu ir mūvėkite ilgas kelnes.

Visada dirbkite skersai šlaito. Būkite itin atsargūs pjaudami atbuline eiga ir traukdami prietaisą – yra pavojus pargriūti!

Tinkamo darbo nurodymai

Pastatykite prietaisą prieš apdirbamą plotą ir tvirtai laikykite už rankenos, prieš jungdami. Stumkite kapoklę per apdirbamą plotą.

Norėdami išgauti švarų vaizdą, prietaisą stumkite kuo tiesesne trajektorija.

Tai darant skarifikavimo takeliai turétų keliais centimetrais persidengti, kad neliktų juostų. Laiku išjunkite variklj, kai prieinate apdirbamo ploto pabaigą. Jeigu prietaisas pakeliamas (pvz., keičiant kryptį), variklj reikia išjungti.

Apatinė prietaiso pusė turi būti švari, nuo jos būtinai nuvalykite žemių sankaupas. Apnašos apsunkina paleisties procesą ir neigiamai veikia darbinį gylį.

Ties šlaitais darbinę kryptį pasirinkite skersai šlaito. Prieš atliekant bet kokią kapoklės patikrą reikia išjungti variklj ir ištraukti apsauginį kištuką.

Įspėjimas!

Išjungus variklj, kapoklės peiliai dar sukasi keletą sekundžių. Niekada nebandykite jų sustabdyti. Jeigu besisukdami kapoklės peiliai atsitrenkia į kokį nors daiktą, išjunkite prietaisą ir palaukite, kol kapoklės peiliai visiškai sustos. Tada patikrinkite kapoklės būklę. Jei jie pažeisti, juos reikia pakeisti.

7. Valymas, techninė priežiūra ir atsarginių detalių užsakymas

Pavojus!

Prieš reguliuodami, atlikdami techninės priežiūros ir valymo darbus, atjunkite prietaisą nuo maitini-mo tinklo. Isitikinkite, kad nesisuka peilio velenas.

7.1 Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniiui patekus į elektros prietaisą padidėja elektros smūgio rizika.

LT

7.2 Kapoklės peilių pakeitimas

Saugumo sumetimais rekomenduojame kreiptis i įgaliotąjį specialistą, kad pakeistų peilius (žr. adresus garantiniame lapelyje).

Įspėjimas!

Mūvėkite darbines pirštines! Naudokite tik originalias atsargines dalis, antraip bus neužtikrintas tinkamas veikimas ir sauga.

7.3 Techniné priežiūra

Visi tvirtinimo elementai (varžtai, veržlės ir t. t.) nuolat turi būti tvirtai priveržti, kad galėtumėte saugiai dirbti prietaisu. Laikykite prietaisą sausoje patalpoje. Kad prietaisas ilgai veiktų, visos metalinės dalys turėtų būti valomos ir tepamos. Plastikines prietaiso dalis stenkitės valyti šepetėliais ar šluostėmis. Purvui pašalinti nenaudokite jokių tirpiklių. Kad sutaupytumėte vietos laikymui, atsuki-te žvaigždines veržles (3e, 3f pav. / 8 poz.) ir užlenkite stūmimo rankeną, kaip parodyta 8 pav. Būkite atidūs, kad nepažeistumėte kabelio. Sezono pabaigoje atlikite bendrajį prietaiso patikrinimą ir pašalinkite visus susikaupusius likučius. Prieš kiekvieną naują sezoną būtinai patikrinkite prietaiso būkę. Dėl remonto kreipkitės į mūsų klientų aptarnavimo tarnybas (žr. adresus garanti-niame lapelyje).

7.4 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis:

• Prietaisotipa
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį.

Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

8. Utilizavimas ir antrinis panaudojimas

Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

9. Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje.

LT

10. Kroviklio indikatoriai

Indikatoriaus būsena		Reikšmė ir priemonės
Raudonas šviesos diodas	Žalias šviesos diodas
Išjungtas Mirksi	Pasiruošimas darbuiKroviklis jjungtas į elektros tinklą ir paruoštas darbui, akumuliatorius nėra įdėtas į kroviklj.
Ijungtas	Išjungtas	ĮkrovimasĮkroviklis akumuliatorių įkrauna greituoju įkrovimo režimu.
Išjungtas	Ijungtas	Akumuliatorius yra 85 % įkrautas ir tinkamas naudoti.(1,5 Ah akumuliatoriaus įkrovimo trukmė: 30 min.)(3,0 Ah akumuliatoriaus įkrovimo trukmė: 60 min.)(4,0 Ah akumuliatoriaus įkrovimo trukmė: 80 min.)Paskui perjungiama į energiją tausojantį krovimo režimą ir kraunama, kol visiškai įkraunama.(Bendra 1,5 Ah akumuliatoriaus įkrovimo trukmė: apie 40 min.)(Bendra 3,0 Ah akumuliatoriaus įkrovimo trukmė: apie 75 min.)(Bendra 4,0 Ah akumuliatoriaus įkrovimo trukmė: apie 100 min.)Priemonės.Išimkite akumuliatorių iš kroviklio. Išjunkite kroviklj iš elektros tinklo.
Mirksi Išjungtas		Adaptuotas krovimasKroviklis jjungtas į energiją tausojantį krovimo režimą.Saugumo sumetimais akumuliatorius kraunamas lėčiau ir užtruks ilgi-au nei 1 val. Tokiu būdu galima krauti šiais atvejais:- Akumuliatorius ilgai buvo nekraunamas arba buvo dar naudojamas išsikrovęs (stiprus išsikrovimas).- Akumuliatoriaus temperatūra nėra idealaus diapazono, 10–45 °C.Priemonės.Palaukite, kol krovimo procesas pasibaigs, nepaisant to akumuliatorius gali būti kraunamas toliau.
Mirksi Mirksi	Gedimas	Toliau krauti nebegalima. Akumuliatorius yra sugedęs.Priemonės.Sugedusio akumuliatoriaus krauti negalima.Išimkite akumuliatorių iš kroviklio.
Ijungtas	Ijungtas	Temperatūros sutrikimasAkumuliatorius yra per daug įkaitęs (pvz., tiesioginiai saulės spinduliai) arba per daug atvėsęs (žemiau 0 °C).Priemonės.Akumuliatorių išimkite ir 1 dieną laikykite patalpos temperatūroje (apie 20 °C).

LT

11. Gedimų paieškos planas

Gedimas Galima priežastis Gedimo šalinimas
Nepasileidžia variklis	- nejstatytas apsauginis kištukas- neteisingai jdėtas akumuliatorius- Nutrūkusios vidinės jungtys- Per didelis darbinis gylis- Išsikrovęs akumuliatorius	- įstatyti apsauginį kištuką (žr. 6),-- išimti ir iš naujo jdėti akumuliatorių (žr. 5)- kreipkitės į klientų aptarnavimo servisą- Per mažas darbinis gylis- Įkrauti akumuliatorių (žr. 5)
Mažėja variklio našumas	- per kieta dirva- labai susidėvėjęs peilis	- Pakoreguoti darbinį gylį- pakeiskite peilį

Dèmesio! Variklis, siekiant jj apsaugoti, sukonstruotas su šiluminiu jungikliu, kuris, esant perkrovai, variklj išjungia ir vėl jjungia po trumpos aušinimo fazės!

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remonta, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Kapoklės peiliai, akumuliatorius
Naudojamos medžiagos / dalys*
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trūkumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet koku i atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
- Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.
