Zīmols	Gardol
Modelis	GAMH-E 40 Li OA
Kategorija	Zāles pļāvējs
Spriegums	40 V (līdzstrāva)
Darba platums	30 cm
Āķa diametrs	20 cm
Tukšgaitas griešanās ātrums	140 apgr./min
Asmeņu skaits	4
Skaņas spiediena līmenis	73,3 dB(A)
Skaņas jaudas līmenis	93 dB(A)
Vibrāciju emisijas vērtība	2,5 m/s² (nenoteiktība K=1,5 m/s²)
Aizsardzības klase	III
Barošanas veids	Li-ion akumulators (saderīgs ar Power-X-Change)
Akumulatoru saderība	20 V, 1,5 Ah / 3,0 Ah / 4,0 Ah (Power-X-Change sērija)
Ieteicamais lādētājs	Power-X lādētājs (200-250 V~, 50-60 Hz, izeja 21 V / 3,0 A)
Drošība	Divu roku drošības slēdzis, drošības spraudnis, automātiska apstāšanās, atlaižot sviru
Apkope	Tīrīt pēc katras lietošanas, eļļot metāla daļas, pārbaudīt stiprinājumus
Uzglabāšana	Sausa, tumša, bez sala vieta, starp 5 un 30 °C
Nolietojamās daļas	Drupināšanas nazis, akumulators

Bieži uzdotie jautājumi - GAMH-E 40 Li OA Gardol

Kā uzlādēt Gardol GAMH-E 40 Li OA zāles pļāvēja akumulatoru?

Ierīce tiek piegādāta bez akumulatora un lādētāja. Izmantojiet tikai Power-X-Change sērijas (20 V) Li-ion akumulatorus ar Power-X lādētāju. Pievienojiet lādētāju 200-250 V~ kontaktligzdai, ievietojiet akumulatoru. Uzlādes laikā zaļā gaisma mirgo. Pilna uzlāde ilgst aptuveni 40 līdz 100 minūtes atkarībā no ietilpības. Nekad pilnībā neizlādējiet akumulatoru.

Kā salikt Gardol GAMH-E 40 Li OA zāles pļāvēju?

Salikšana notiek bez īpašiem instrumentiem: ievietojiet bremzēšanas atsperi, piestipriniet transporta riteņus ar pievienotajām skrūvēm un paplāksnēm, uzstādiet apakšējo stūri, tad augšējo stūri ar zvaigžņu uzgriežņiem un skrūvēm, un piestipriniet kabeli ar fiksācijas klipšiem. Skatiet instrukcijas 3a līdz 3g attēlus.

Kādi ir svarīgi drošības noteikumi?

Valkājiet aizsargbrilles un dzirdes aizsardzību. Neizmantojiet ierīci lietū vai uz mitras zemes. Vienmēr atvienojiet drošības spraudni pirms jebkādas apkopes. Turiet bērnus un dzīvniekus tālāk. Asmeņi turpina griezties pēc apstāšanās: pagaidiet, līdz tie pilnībā apstājas.

Ko darīt, ja dzinējs neiedarbinās?

Vispirms pārbaudiet, vai drošības spraudnis ir pareizi pievienots un vai akumulators ir pareizi ievietots. Ja akumulators ir tukšs, uzlādējiet to. Samaziniet darba dziļumu, ja tas ir pārāk liels. Ja problēma joprojām pastāv, sazinieties ar klientu apkalpošanas dienestu.

Kā tīrīt un apkopt zāles pļāvēju?

Tīriet ierīci pēc katras lietošanas ar mitru drānu un nedaudz maigu ziepju. Neizmantojiet agresīvus tīrīšanas līdzekļus vai ūdeni iekšpusē. Eļļojiet metāla daļas, lai novērstu rūsēšanu. Regulāri pārbaudiet skrūvju un uzgriežņu pievilkšanu.

Kā nomainīt drupināšanas nažus?

Drošības apsvērumu dēļ lieciet nomainīt nažus kvalificētam speciālistam. Valkājiet darba cimdus. Izmantojiet tikai oriģinālās rezerves daļas. Vienmēr atvienojiet drošības spraudni pirms jebkādas iejaukšanās.

Kāds ir maksimālais darba dziļums?

Instrukcijā nav norādīts precīzs maksimālais dziļums, bet ieteicams nepiespiest pārāk daudz, lai nepārslogotu dzinēju. Pielāgojiet dziļumu atbilstoši augsnes cietībai. Ja dzinējs strādā ar grūtībām, samaziniet dziļumu.

Kā uzglabāt zāles pļāvēju ziemā?

Uzglabājiet ierīci sausā, tumšā un bez sala vietā, ideālā temperatūrā no 5 līdz 30 °C. Salokiet stūri, atskrūvējot zvaigžņu uzgriežņus. Izņemiet akumulatoru un uzlādējiet to līdz aptuveni 50% pirms uzglabāšanas. Ja iespējams, saglabājiet oriģinālo iepakojumu.

Kāpēc LED indikators uzlādes laikā mirgo?

Zaļās gaismas mirgošana norāda uz adaptācijas uzlādi (lēna uzlāde). Tas var notikt, ja akumulators ir ļoti izlādējies (dziļa izlāde) vai ja tā temperatūra nav starp 10 °C un 45 °C. Ļaujiet procesam beigties; akumulators joprojām ir lietojams.

Kā iegūt rezerves daļas?

Lai pasūtītu rezerves daļas, norādiet ierīces tipu, preces numuru, identifikācijas numuru un vēlamās daļas numuru. Apmeklējiet vietni www.isc-gmbh.info, lai uzzinātu cenas un pieejamību. Bieži nolietojamās daļas ir naži un akumulators.

LIETOŠANAS INSTRUKCIJA GAMH-E 40 Li OA Gardol

LV Originālā lietošanas instrukcija Akumulatora zemes frēze

LT Originali naudojimo instrukcija Akumuliatorinis kultivatorius

7 CEO

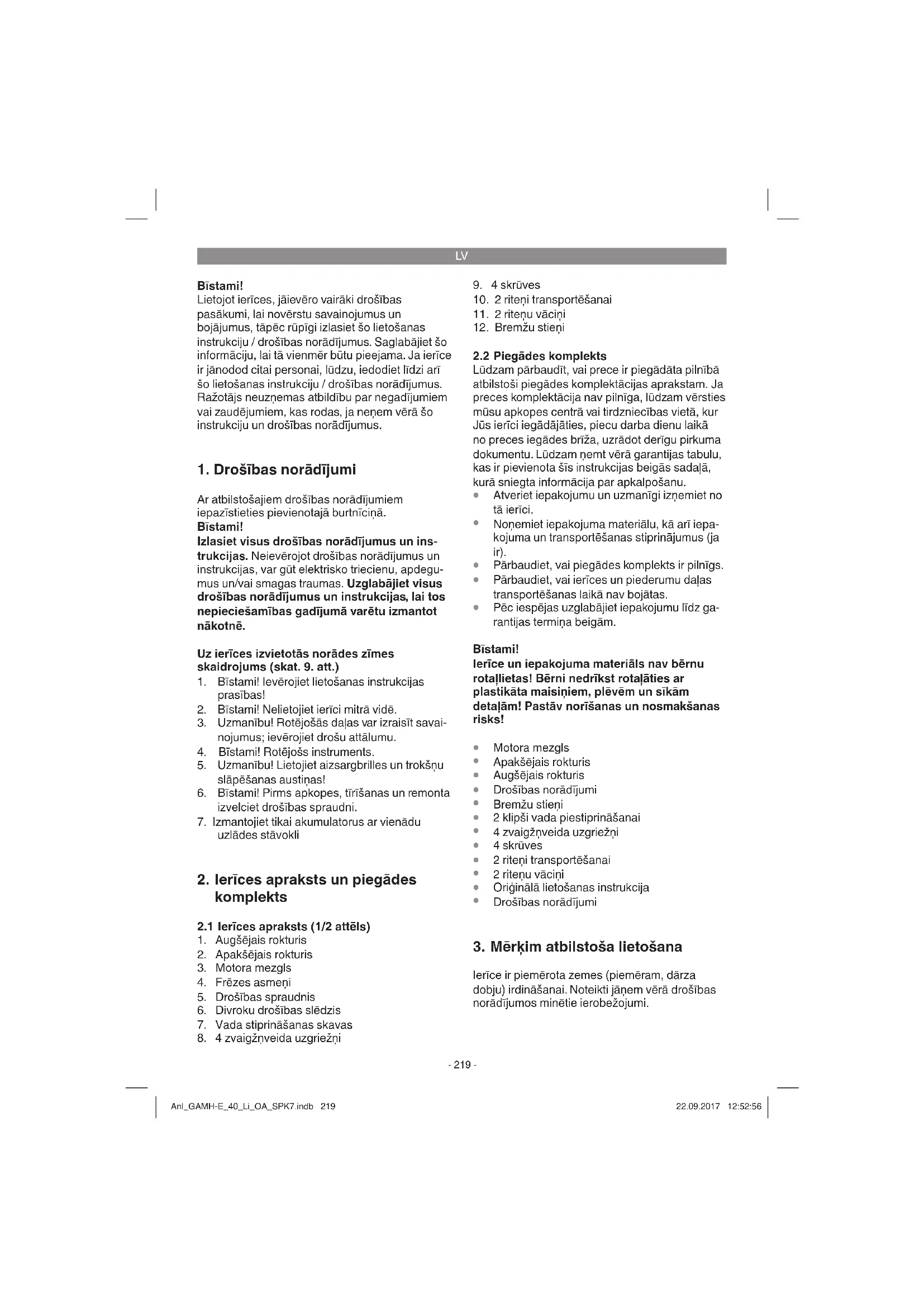

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!

Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

Uz ierīces izvietotās norādes zīmes skaidrojums (skat. 9. att.)

1. Bīstami! levērojiet lietošanas instrukcijas prasības!
2. Bīstami! Nelietojiet ierīci mitrā vidē.
3. Uzmanību! Rotējošās daļas var izraisīt savainojumus; ievērojiet drošu attālumu.
4. Bīstami! Rotējošs instruments.
5. Uzmanību! Lietojiet aizsargbrilles un trokšņu slāpēšanas austiņas!
6. Bīstami! Pirms apkopes, tīrīšanas un remonta izvelciet drošības spraudni.
7. Izmantojiet tikai akumulatorus ar vienādu uzlādes stāvokli

2. lerīces apraksts un piegādes komplekts

2.1 lerīces apraksts (1/2 attēls)

1. Augšējais rokturis
2. Apakšējais rokturis
3. Motora mezgls
4. Frēzes asmeni
5. Drošības spraudnis
6. Divroku drošības slēdzis
7. Vada stiprināšanas skavas
8. 4 zvaigžnveida uzgriežni

9. 4 skrūves

1. 2 riteni transportēšanai
2. 2 ritenu vācini
3. Bremžu stieni

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ŋnmt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami!

Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Motora mezgls
  • Apakšējais rokturis
  • Augšējais rokturis
  • Drošības norādījumi
  • Bremžu stieni
  • 2 klipši vada piestiprināšanai
  • 4 zvaigžnveida uzgriežni
  • 4 skrūves
  • 2 riteni transportēšanai
  • 2 ritenu vācini
  • Originālā lietošanas instrukcija
  • Drošības norādījumi

3. Mērķim atbilstoša lietošana

lerīce ir piemērota zemes (piemēram, dārza dobju) irdināšanai. Noteikti jāņem vērā drošības norādījumos minētie ierobežojumi.

LV

Ražotāja pievienotās lietošanas instrukcijas ievērošana ir obligāts priekšnoteikums skarifika-tora atbilstošai lietošanai. Lietošanas instrukcijā ir iekļauti arī darbības, apkopes un tehniskās uzturēšanas noteikumi.

Drošības apsvērumu dēļ ierīci nedrīkst izmantot citu ierīču un jebkāda veida darbarīku vilkšanai.

lerīci drīkst izmantot tikai paredzētajiem mērkiem. Ikviena lietošana, kas pārsniedz minētos mērkus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lūdzam ŋnemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Aizsardzības klase:....III

Spriegums: 40 V līdzstrāva

Darba platums: 30 cm

Frēzes ∅: 20 cm

Apgriezienu skaits tukšgaitā:....140apgr./min.

Asmenu skaits: 4 gab.

Bīstami!

Troksnis un vibrācijas

Trokšņu un vibrācijas vērtības ir noskaidrotas atbilstoši EN 786.

Trokšna spiediena limenis L _pA ....73,3 dB(A)

Klūda K _pA 3 dB

Trokšna jaudas limenis L _WA .... 93 dB(A)

Klūda K _WA ....3 dB

Lietojiet trokšnu slāpēšanas austiņas.

Trokšņu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas summārās vērtības (trīs virzienu vektoru summa) ir noskaidrotas atbilstoši EN 60745.

Vibrāciju emisijas vērtība a_h=2,5 m/s^2

Klūda K = 1,5 m/s²

Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību.

Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu.

Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai.

lerīce tiek piegādāta bez akumulatoriem un lādētāja, un

Power-X-Change

• 20 V, 1,5 Ah 5 litija jonu elementi
• 20 V, 3,0 Ah 10 litija jonu elementi
• 20 V, 4,0 Ah 10 litija jonu elementi

Sērijas Power-X-Change litija jonu akumulatorus drīkst uzlādēt tikai ar Power-X uzlādes ierīci.

Power-X-Charger uzlādes ierīce

leejas spriegums: 200-250 V \~ 50–60 Hz

Izejas spriegums: 21 V līdzstrāva

Izejas strāva: 3,0 A

Aizsardzības klase:....II/☐

Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
  • Regulāri apkopiet un tīriet ierīci.
  • Savu darba veidu pielāgojiet ierīcei.
  • Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
• Izslēdziet ierīci, kad no nelietojat.
  Strādājiet cimdos.

Uzmanību!

Atlikušie riski

Pat ja lietojat šo elektroierīci atbilstoši notei-

kumiem, vienmēr saglabājas atlikušie riski.

Elektroierīces konstrukcijas un izpildījuma dēl var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska;
2. dzirdes bojājumi, ja netiek lietoti piemēroti ausu aizsargi;
3. veselības kaitējumi, ko izraisa plaukstu un roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neap-kopj.

LV

5. Pirms lietošanas

Uzmanību!

Ierīce tiek piegādāta bez akumulatoriem un lādētāja, un to drīkst izmantot tikai ar sērijas Power-X-Change litija jonu akumulatoriem!

Power-X-Change

• 20 V, 1,5 Ah 5 litija jonu elementi
• 20 V, 3,0 Ah 10 litija jonu elementi
• 20 V, 4,0 Ah 10 litija jonu elementi

Sērijas Power-X-Change litija jonu akumulatorus drīkst uzlādēt tikai ar Power-X-Charger lādētāju.

Brīdinājums!

Pirms ierīces regulēšanas, remonta, apkopes vai tīrīšanas darbiem vienmēr izvelciet drošības spraudni.

Skarifikators tiek piegādāts izjauktā veidā. Pirms skarifikatora lietošanas ir jāuzstāda viss rokturis un aizmugurējie riteni.

Lai atvieglotu montāžu, rīkojieties saskaņā ar lietošanas instrukcijas norādījumiem un attēliem.

Salikšana (3.a - 3.g att.)

• Nonemiet drošības spraudni (3.a att./A poz.) un iznemiet tapu (3.a att./B poz.). levi-etojiet bremžu stieni (3.b att./12. poz.) tam paredzētajā atverē un piestipriniet to ar tam paredzēto tapu un drošības spraudni.
• Atskrūvējiet krustiņa tipa skrūves (3.b att./C poz.) un to blīves abās ass pusēs. Tad, kā parādīts 3.c attēlā, uzlieciet transporta ritenus abās ass pusēs un piestipriniet tos ar krustiņa tipa skrūvēm un skrūvju blīvēm (skatīt 3.c att. (mazo).
• Uzspiediet riteņu vāciņus (3.d att./11. detaļa) uz transportēšanas riteniem.
• Vadības roktura apakšējo daļu, kā redzams 3.e attēlā, uzspraudiet uz motora bloka (3.e att./3. poz.) un piestipriniet ar skrūvēm (3.e att./9. poz.) un uzgriežņiem (3.e att./8. poz.).
• Vadības roktura augšējo daļu (3.f att./1. poz.) uzspraudiet uz vadības roktura apakšējās daļas (3.f att./2. poz.) un piestipriniet ar skrūvēm (3.f att./9. poz.) un uzgriežņiem (3.f att./8. poz.).
• Piestipriniet vadu vadības rokturim ar diviem klipšiem kabela piestiprināšanai (3.g att./7. poz.).

Akumulatora uzlāde (4a./4b. att.)

lerīce tiek piegādāta bez akumulatoriem un lādētāja!

1. Izņemiet akumulatoru bloku no ierīces. Šim nolūkam nospiediet fiksācijas taustiņu (4a. att./C poz.).
2. Salīdziniet, vai datu plāksnītē norādītais tikla spriegums sakrīt ar esošo elektrotīkla spriegumu. levietojiet kontaktligzdā uzlādes ierīces kontaktdakšu. Sāk mirgot zalā gaismas diode.
3. levietojiet akumulatoru uzlādes ierīcē.
4. Punktā „Lādētāja indikators” ir sniegta tabula ar lādētāja gaismas diožu rādījumu skaidroju-mu.

Uzlādes laikā akumulators var nedaudz sasilt. Tas ir normāli.

Ja akumulatoru bloka uzlāde nav iespējama, lūdzu, pārbaudiet:

• vai kontaktligzdā ir elektrotīkla spriegums;

- vai lādētāja kontaktos ir nevainojams kontakts.

Ja akumulatoru bloka uzlāde joprojām nav iespējama, nosūtiet

• lādētāju
- un akumulatoru bloku mūsu klientu servisam.

Lai nodrošinātu akumulatoru bloka ilgstošu darbmūžu, ir jārūpējas par akumulatoru bloka savlaicīgu uzlādi. Tas noteikti ir jādara, ja secināt, ka samazinās ierīces jauda. Nekad neizlādējiet akumulatoru bloku pilnībā. Tas rada akumulatoru bloka bojājumus!

Akumulatora montāža (4c. un 4d. att.)

Atveriet akumulatora vāku. Šim nolūkam, kā redzams 4c. attēlā, nospiediet atblokētāju (A) un paceliet vāku. Pēc tam abus akumulatorus, kā redzams 4d. attēlā, ievietojiet stiprinājumā un bīdiet uz priekšu, līdz akumulatori tiek dzirdami fi ksēti.

Norādījums!

Izmantojiet tikai akumulatorus ar vienādu piepildījumu, nekad nekombinējiet pilnus un nepilnus akumulatorus. Abus akumulatorus vienmēr uzlādējiet vienlaikus.

Akumulators ar vājāku uzlādes stāvokli nosaka ierīces darbības ilgumu. Pirms ierīces lietošanas abi akumulatori pilnībā jāuzlādē.

Aizveriet akumulatora vāku, to nolaižot, un ievērojiet, lai tas pareizi nofiksētos.

LV

Akumulatora kapacitātes indikators (4a. att.) Nospiediet akumulatora kapacitātes indikatora slēdzi (4a. att./A poz.). Akumulatora kapacitātes indikators (4a. att./B poz.) signalizē par akumulatora uzlādes stāvokli ar trim gaismas diodēm.

Deg visas trīs gaismas diodes: akumulators ir pilnībā uzlādēts.

Deg divas vai viena gaismas diode: akumulators ir pietiekami uzlādēts.

Mirgo viena gaismas diode: akumulators ir izlādējies, uzlādējiet to.

Mirgo visas gaismas diodes: akumulators ir pilnībā izlādējies un ir bojāts. Bojātu akumulatoru vairs nedrīkst lietot un uzlādēt!

6. Lietošana

Uzmanību!

lerīce ir aprīkota ar drošības slēdzi, lai nepieļautu neatļautu lietošanu. Uzreiz pirms ierīces darbināšanas ievietojiet drošības spraudni (5. att./5. poz.) un katru reizi, apturot vai pārtraucot darbu, izņemiet to. Šim nolūkam piespiediet drošības slēdzi (5. att./A poz.).

Bīstami! Lai nepieļautu nejaušu ierīces ieslēgšanos, stumšanas rokturis ir aprīkots ar divpunktu slēdzi (6. att./A poz.), kas ir jāpiespiež, lai būtu iespējams piespiest ieslēgšanas sviru (6. att./B poz.). Ja atlaiž ieslēgšanas sviru, ierīce izslēdzas.

Vairākas reizes atkārtojiet šo darbību, lai pārliecinātos, ka ierīce darbojas pareizi. Pirms ierīces remonta vai apkopes darbiem pārliecinieties, ka frēzes asmens negriežas un drošības spraudnis ir atvienots.

Pirms darba sākšanas ierīce ir jāsagatavo darba stāvoklī. Vispirms piespiediet blokēšanas tapu (7. att./A poz.), kā parādīts 7. attēlā, bultiņas virzienā un paceliet riteņu nodalījumu uz augšu, līdz blokēšanas tapa atkal tiek fiksēta B pozīcijā. Lai ierīci novietotu transportēšanas pozīcijā, veiciet šo procedūru apgrieztā secībā. Vienmēr jäievēro vadības rokturu nodrošinātais drošais atstatums starp ierīci un lietotāju. Īpaši piesardzīgiem jābūt kustības virziena maiņas laikā slīpumos un nogāzēs. leverojiet

drošu stāju, valkājiet apavus ar neslīdošām, raupjām zolēm un garās bikses. Vienmēr strādājiet škērsām nogāzei. Esiet piesardzīgi, virzoties atmuguriski un velkot ierīci. Paklupšanas risks!

Pareizas lietošanas norādījumi

Novietojiet ierīci apstrādājamās virsmas priekšā un pirms ieslēgšanas cieši satveriet to aiz stumšanas roktura.

Virziet frēzes asmeni pa apstrādājamo virsmu. Lai panāktu vienmērīgi apstrādātu virsmu, pēc iespējas vadiet ierīci pa taisnām trajektorijām. Turklāt šīm trajektorijām vajadzētu vienmēr pārklāties par dažiem centimetriem, lai nepaliktu neapstrādātas joslas.

Izslēdziet ierīces motoru tad, kad esat sasniedzis apstrādājamās virsmas beigas. Kad ierīce ir pacelta (piemēram, virziena maiņas laikā), izslēdziet motoru.

Uzturiet tīru ierīces korpusa apakšdaļu un noteikti novāciet zemes nosēdumus. Nosēdumi apgrūtina iedarbināšanu un negatīvi ietekmē darba dzilumu. Nogāzēs darba virzienam jābūt perpendikulāri nogāzei. Pirms frēzēšanas asmeņu pārbaudes ir jāizslēdz motors un jāizņem drošības tapa.

Brīdinājums!

Pēc elektromotora izslēgšanas frēzes asmeņi vēl turpina rotēt vairākas sekundes. Nekad nemēginiet apturēt asmeņus. Ja frēzes asmeņi uzbrauc kādam priekšmetam, izslēdziet ierīci un pagaidiet, kamēr asmeņi pilnībā apstājas. Pēc tam pārbaudiet frēzes asmeņu stāvokli. Ja tie ir bojāti, tie jānomaina.

7. Tīrīšana, apkope un rezerves daļu pasūtīšana

Bīstami!

Pirms ierīces regulēšanas, remonta, apkopes vai tīrīšanas darbiem vienmēr izvelciet drošības spraudni. Pārliecinieties, ka asmeņu veltnis negriežas.

7.1 Tīrīšana

• Uzturiet aizsargmehänismus, gaisa spraugas un motora korpusu maksimäli tīrus no putekliem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.
• Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.
  • Regulāri tīriet ierīci ar mitru drānu un nelielu

LV

daudzumu škidro ziepju. Nelietojiet tīrīšanas līdzekļus vai škīdīnātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

7.2 Frēzes asmeņu nomaiņa

Drošības apsvērumu dēļ ieteicams asmeņu nomaiņu uzticēt pilnvarotam speciālistam (adresi skat. garantijas talonā).

Bridinājums!

Lietojiet darba cimdus! Izmantojiet tikai originālās rezerves daļas, pretējā gadījumā noteiktos apstākļos netiek garantēta funkcionēšana un drošība.

7.3 Apkope

Rūpējieties par to, lai visi stiprinājuma elementi (skrūves, uzgriežni utt.) vienmēr būtu pievilkti un lai varētu droši strādāt ar ierīci.

Glabājiet ierīci sausā telpā. Lai nodrošinātu ilgāku darbmūžu, visas metāla detaļas ir jānotīra un pēc tam jāieelļo. Pēc iespējas tīriet ierīces plastmasas detaļas ar sukām vai drānām. Neizmantojiet škīdinātāju vai ūdeni netirumu likvidēšanai.

Vietas taupīšanas nolūkos atskrūvējiet stiprinājumu uzgriežnus (3.e,3.f att./8. poz.) un salieciet rokturi, kā parādīts 8. attēlā. Uzmanieties lai nesabojātu vadu. Sezonas beigās veiciet ierīces vispārīgu pārbaudi un aizvāciet sakrājušos atlikumus.

Pirms katras sezonas sākuma noteikti pārbaudiet ierīces stāvokli. Remontdarbu veikšanai vērsieties mūsu klientu servisā (adresi skat. garantijas talonā).

7.4 Rezerves dalu pasūtišana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• ierīces tips;
• ierīces preces numurs;
  • ierīces identifikācijas numurs;
• nepieciešamās rezerves daļas numurs.

Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

8. Utilizācija un otrreizējā izmantošana

Ierice atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierice un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierice jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

9. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30°C. Uzglabājiet elektroierīci originālajā iepakojumā.

10. Uzlādes ierīces indikācija

Indikatora status		Nozīme un darbība
Sarkana gaismas diode	Zala gais-mas diode
Izslēgta Mirgo	Gaidstāve	Uzlādes ierīce ir pieslēgta elektrotīklam un ir gaidstāves režimā, akumulators nav ievietots uzlādes ierīcē.
Ieslēgta	Izslēgta	UzlādeUzlādes ierīce uzlādē akumulatoru ātrās uzlādes režimā.
Izslēgta	Ieslēgta	Akumulators ir uzlādēts 85% apjomā un ir gatavs lietošanai.(1,5 Ah akumulatora uzlādes ilgums: 30 min.)(3,0 Ah akumulatora uzlādes ilgums: 60 min.)(4,0 Ah akumulatora uzlādes ilgums: 80 min.)Pēc tam uzlāde notiek saudzējošā režimā līdz pilnīgai uzlādei.(1,5 Ah akumulatora kopējais uzlādes ilgums: apm. 40 min.)(3,0 Ah akumulatora kopējais uzlādes ilgums: apm. 75 min.)(4,0 Ah akumulatora kopējais uzlādes ilgums: apm. 100 min.)Darbībalzņemiet akumulatoru no uzlādes ierīces. Atvienojiet uzlādes ierīci no elektrotikla.
Mirgo	Izslēgta	Koriģējošā uzlādeUzlādes ierīce ir saudzējošas uzlādes režimā.Šajā gadījumā drošības apsvērumu dēļ akumulators tiek uzlādēts lēnāk un ir nepieciešama vairāk nekā viena stunda. Tam var būt šādi iemesli:- akumulators ľoti ilgu laiku netika uzlādēts vai turpinājās tukša akumulatora izlāde (dzilā izlāde);- akumulatora temperatūra nav ideālajā 10–45°C diapazonā.DarbībaPagaidiet, kamēr ir pabeigta uzlāde, tomēr akumulatoru var turpināt uzlādēt.
Mirgo Mirgo	Bojājums	Uzlāde vais nav iespējama. Akumulators ir bojāts.DarbībaBojātu akumulatoru vairs nedrīkst uzlādēt.Izņemiet akumulatoru no uzlādes ierīces.
Ieslēgta	Ieslēgta	Temperatūras traucējumiAkumulators ir pārāk karsts (piemēram, tiešu saules staru ietekmē) vai pārāk auksts (temperatūra zemāka par 0°C).Darbībalzņemiet akumulatoru un glabājiet to vienu dienu istabas temperatūrā (aptuveni 20 °C).

LV

11. Klūdu noteikšanas plāns

Traucējums	lespējamais cēlonis	Novēršana
Nevar iedarbināt motoru	- Nav ievietots drošības spraudnis- Nav pareizi ievietots akumulators-Atvienojušiesiekšējie pieslēgumi- pārāk liels darba dzilums- tukšs akumulators	-levietojietdrošības spraudni (skat. 6.)- Izņemiet akumulatoru un ielieciet atpakal (skat. 5.)- Vērsieties klientu servisā- samaziniet darba dzilumu- uzlādējiet akumulatoru (5. att.)
Samazinās motora jauda	- Augsne ir par cietu- Asmens ir loti nolietojies	-noregulējiet darba dzilumu- Nomainiet asmeni

Uzmanību! Motora aizsardzībai tas ir aprīkots ar siltumjutīgu slēdzi, kas pārslodzes gadījumā izslēdz motoru un pēc neilga atdzišanas laika atkal to automātiski ieslēdz!

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otreizējā izmantošana kā alternatīva atpakalnosūtīšanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām.

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmainas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas*	Frēzēšanas asmens, akumulators
Izlietojamie materiāli/izlietojamās detaļas*
Trūkstošas detaļas

* Nav noteikti jäbüt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
- Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

LT

Pavojus!
