Produkta veids	Akumulatora zāles pļāvējs
Zīmols	Gardol
Modelis	GAM-E 33/1 Li
Pļaušanas platums	33 cm
Regulējams pļaušanas augstums	25-65 mm, 5 pozīcijas
Savākšanas groza tilpums	30 litri
Svars	12,8 kg
Motora griešanās ātrums	3400 apgr./min
Barošana	2 litija jonu akumulatori 20 V līdzstrāva, katrs 2,6 Ah
Lādētājs	2 lādētāji, ieeja 110-240 V ~ 50-60 Hz, izeja 21 V līdzstrāva, 0,8 A
Tipisks uzlādes laiks (akumulators 2,6 Ah)	Apmēram 3h15
Skaņas spiediena līmenis (LpA)	79,4 dB(A) ar nenoteiktību K=3 dB(A)
Garantētais skaņas jaudas līmenis	96 dB(A)
Vibrācija uz stūres	≤ 2,5 m/s² ar nenoteiktību K=1,5 m/s²
Aizsardzības veids	IPX1
Stūres augstuma regulēšana	2 iespējamās pozīcijas
Piepildījuma līmeņa indikators	Jā, iebūvēts savākšanas grozā
Drošības bloķēšana	Jā, kontaktdakša un bloķēšanas poga
Asmens	Tērauda asmens, maināms (ref. 34.054.52)
Piegādes saturs	Pļāvējs, 2 akumulatori, 2 lādētāji, lietošanas instrukcija, drošības norādījumi
Tīrīšana	Mitra drāna un maigas ziepes; nemazgāt ar tekošu ūdeni vai zem spiediena
Ieteicamā uzglabāšana	Tumša, sausa, sala aizsargāta vieta, no 5°C līdz 30°C
Garantija	84 mēneši (piemērojami nosacījumi)

Bieži uzdotie jautājumi - GAM-E 33/1 Li Gardol

Kā uzlādēt Gardol GAM-E 33/1 Li pļāvēja akumulatorus?

Ievietojiet katru akumulatoru tā paredzētajā lādētājā (iekļauts). Pievienojiet lādētāju kontaktligzdai (110-240 V). Sarkanā LED gaisma norāda uzlādi; kad tā kļūst zaļa, akumulators ir uzlādēts. Uzlādes laiks 2,6 Ah akumulatoram ir aptuveni 3h15.

Kā regulēt pļaušanas augstumu?

Pārliecinieties, ka motors ir izslēgts un drošības kontaktdakša ir izņemta. Nolaidiet centrālo regulēšanas sviru (5), novietojiet to vēlamajā augstumā (25 līdz 65 mm, 5 pakāpieni) un atlaidiet, lai tā nofiksētos. Nolasiet augstumu uz gradācijas.

Ko darīt, ja pļāvējs neiedarbojas?

Pārbaudiet, vai kontaktdakša ir pareizi pievienota un akumulatori ir pareizi ievietoti un uzlādēti. Ja motors joprojām neiedarbojas, pārbaudiet, vai pļāvējs nav augstā zālē vai vai korpuss nav aizsprostots. Skatiet kļūdu meklēšanas plānu instrukcijā.

Kā nomainīt pļāvēja asmeni?

Valkājiet aizsargcimdus. Atvienojiet drošības kontaktdakšu. Atskrūvējiet stiprinājuma skrūvi (pievienotā atslēga), noņemiet veco asmeni un uzlieciet jauno (ref. 34.054.52), ievērojot spārnu virzienu. Pievelciet skrūvi ar aptuveni 25 Nm.

Kāda ir savākšanas groza ietilpība un kā uzzināt, kad tas ir pilns?

Savākšanas groza ietilpība ir 30 litri. Piepildījuma līmeņa indikators (vārsts) ir atvērts ar gaisa plūsmu pļaušanas laikā; ja tas aizveras, grozs ir pilns un jāiztukšo.

Vai pļāvēju var izmantot nogāzē?

Jā, bet uzmanīgi. Nogāze nedrīkst pārsniegt 15%. Pļaujiet vienmēr perpendikulāri nogāzei, lai izvairītos no slīdēšanas. Valkājiet neslīdošus apavus.

Kā tīrīt pļāvēju?

Pēc katras lietošanas notīriet korpusu, asmeni un grozu ar mitru drānu un nedaudz maigas ziepes. Nekad neizmantojiet tekošu ūdeni vai augstspiediena tīrītāju. Neļaujiet ūdenim iekļūt iekšpusē.

Kādi ir galvenie drošības pasākumi?

Pirms lietošanas pilnībā izlasiet instrukciju. Vienmēr izņemiet drošības kontaktdakšu pirms jebkādas apkopes. Neļaujiet bērniem izmantot ierīci. Valkājiet slēgtus apavus un garas bikses. Pagaidiet, līdz asmens pilnībā apstājas, pirms iejaukties.

Kā uzglabāt pļāvēju ziemā?

Rūpīgi notīriet to. Uzglabājiet sausā, tumšā, sala aizsargātā vietā (5-30°C). Izņemiet akumulatorus un uzglabājiet tos atsevišķi. Ja iespējams, izmantojiet oriģinālo iepakojumu.

Kur atrast rezerves daļas?

Nodiluma daļas, piemēram, asmens (ref. 34.054.52), ir pieejamas pēcpārdošanas servisā. Apmeklējiet vietni www.isc-gmbh.info vai sazinieties ar klientu apkalpošanas dienestu, norādot ierīces veidu un artikula numuru.

LIETOŠANAS INSTRUKCIJA GAM-E 33/1 Li Gardol

LV Originālā lietošanas instrukcija Akumulatora zāliena plaujmašina

LT Originali naudojimo instrukcija Akumuliatoriumi varoma žoliapjovė

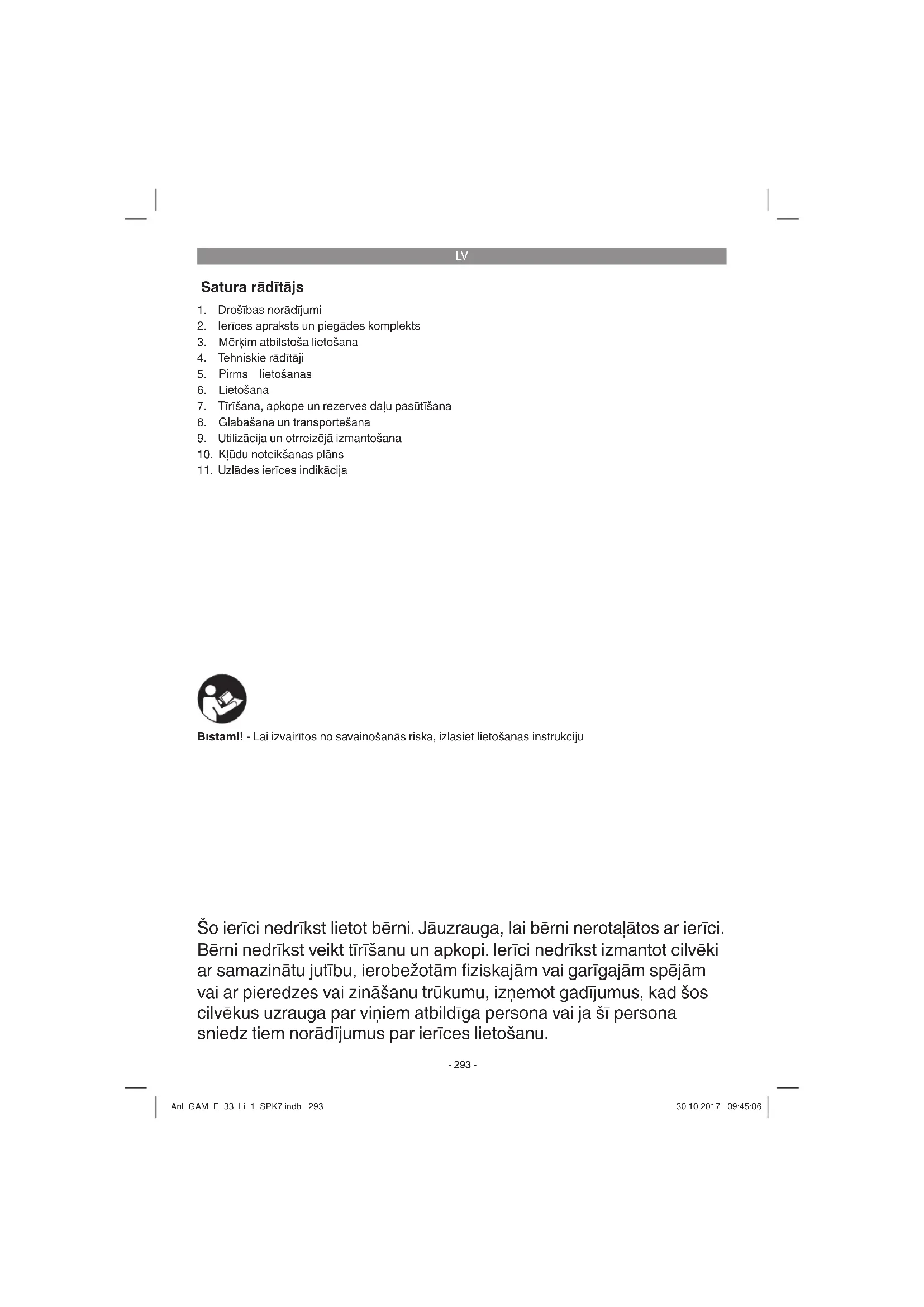

1. Drošības norādījumi
2. lerīces apraksts un piegādes komplekts
3. Mērķim atbilstoša lietošana
4. Tehniskie rādītāji
5. Pirms lietošanas
6. Lietošana
7. Tīrīšana, apkope un rezerves dalu pasūtišana
8. Glabāšana un transportēšana
9. Utilizacija un otrreizējā izmantošana
10. Kļūdu noteikšanas plāns
11. Uzlādes ierīces indikācija

Bīstami! - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju

Šo ierīci nedrīkst lietot bērni. Jāuzrauga, lai bērni nerotalātos ar ierīci. Bērni nedrīkst veikt tīrīšanu un apkopi. Ierīci nedrīkst izmantot cilvēki ar samazinātu jutību, ierobežotām fiziskajām vai garīgajām spējām vai ar pieredzes vai zināšanu trūkumu, izņemot gadījumus, kad šos cilvēkus uzrauga par viņiem atbildīga persona vai ja šī persona sniedz tiem norādījumus par ierīces lietošanu.

LV

Bīstami!

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!

Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

Uz ierīces izvietoto norādes zīmju skaidrojums (skat. 15. att.)

1. „Brīdinājums - Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju”
2. levērojiet attālumu!
3. Uzmanību! - Asi asmeņi - pirms tehniskās uzturēšanas darbiem izvelciet drošības spraudni.
   Asmeņi turpina rotēt arī pēc motora izslēgšanas!
4. Sargājiet ierīci no lietus un mitruma
5. Garantētais skaņas jaudas līmenis: 96 dB
6. Pareizi likvidējiet akumulatoru

2. lerīces apraksts un piegādes komplekts

2.1 lerīces apraksts (1/2. attēls)

1. leslēgšanas svira
2. Augšējais rokturis
3. Drošības spraudnis
4. Pārnēsāšanas rokturis
5. Centrālā plaušanas augstuma regulēšana
6. Izmetes vāks
7. Zāles savācējgrozs
8. Akumulators

9. Uzlādes ierīce

10. Kreisais apakšējais rokturis

11. Labais apakšējais rokturis
12. 2 stiprinātājskrūves apakšējam rokturim
13. 2 augšējā roktura uzgriežni ar ātrspīlēšanas funkciju
14. Vada stiprināšanas skavas
15. Piepildijuma rādītājs

2.2 Piegādes komplekts un izsainošana (2. attēls)

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes briža, uzrādot derīgu pirkuma dokumentu. Lūdzam ŋnemt vērā garantijas tabulu, kas ir pievienota šis instrukcijas beigās sadalā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
  • Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami! lerīce un iepakojuma materiāls nav bērnu rotallietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Piegādes komplekts

• Akumulatora zāliena plaujmašina
• Akumulators (2 gab.)
• Originālā lietošanas instrukcija
• Drošības norādījumi

3. Mērķim atbilstoša lietošana

Zāliena plaujmašina ir piemērota privātai lietošanai mājas dārzā un mazdārziņa.

Par zāliena plaujmašinām privātiem mājas dārziem un mazdārziniem uzskatāmas tādas mašīnas, kuru lietošana gadā parasti nepārsniedz 50 stundas un kuras pārsvarā izmantojamas zāles vai zāliena kopšanai, nevis publis-

LV

kos dārzos, parkos, sporta laukumos, kā arī lauksaimniecībā un mežsaimniecībā. Uzmanību! Sakarā ar lietotāja kerjaṇa apdraudējumu zāliena plaujmašīnu nedrīkst izmantot krūmu, dzīvžogu un krūmāju apcirpšanai, vīteņaugu vai zāles griešanai un smalcināšanai uz jumta augu segām vai balkonu kastēs, un celinų tīrīšanai (nosūkšanai), un kā smalcinātāju koku un dzīvžogu nogriezumu smalcināšanai. Turklāt zāliena plaujmašīnu nedrīkst izmantot kā dārza frēzi un augsnes nelīdzenumu, piemēram, kurmja rakumu nolīdzināšanai.

Drošības apsvērumu dēl zāliena plaujmašīnu nedrīkst izmantot par piedziņas agregātu jebkāda veida citiem darba rīkiem un instrumentu komplektiem, ja vien to nepārprotami nav atlāvis ražotājs.

lerīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lüdzam nemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Motora apgriezienu skaits: ....3400 apgr./min. Aizsardzības klase: ....III Svars: ....12,8kg Pļaušanas platums: ....33 cm Zāles savācējgroza tilpums: ....30 litru Skaņas spiediena līmenis, L pA : .....79,4 dB(A) Kļūda, K pA : .....3dB(A) Garantētais skaņas jaudas līmenis, L pA :.96dB(A) Vibrācija uz roktura, a h : .....≤ 2,5 m/s ^2 Kļūda, K: .....1,5 m/s ^2 Pļaušanas augstuma regulēšana:..... .....25-65 mm; 5-pakāpju Aizsardzības tips: ....IPX1

2x Litija jonu akumulators Power-X-Change Plus

Spriegums: 20 V līdzstrāva Uzlāde: 2,6 Ah Nodalījumu skaits: 5

2x Uzlādes ierīce Power-X-Chargr

leejas spriegums: ....110-240 V \~ 50-60 Hz lzejas spriegums: ....21 V līdzstrāva lzejas strāva: ....800 mA Aizsardzības klase: ....II□

Uzmanību!

Uzlādes ierīci drīkst izmantot tikai „Power-X-Change” sērijas litija jonu akumulatoru uzlādei.

Trokšna un vibrācijas vērtības ir noteiktas atbilstoši standartiem EN ISO 3744:1995, ISO 11094: 1991 un EN ISO 20643:2008.

Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
  • Regulāri apkopiet un tīriet ierīci.
  • Savu darba veidu pielāgojiet ierīcei.
  • Nepārslogojiet ierīci
• Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
• Izslēdziet ierīci, kad no nelietojat.
  Strādājiet cimdos.

LV

Atlikušie riski

Pat lietojot šo elektroinstrumentu atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Saistībā ar šā elektroinstrumenta konstrukciju un izpildījumu var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietots piemērots respirators;
2. dzirdes bojājumi, ja netiek lietotas piemērotas trokšņu slāpēšanas austiņas.

Brīdinājums!

Šī ierīce darba laikā rada elektromagnētisko lauku. Elektromagnētiskais lauks noteiktos apstākjos var traucēt aktīvo vai pasīvo medicīnisko implantātu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantātiem pirms ierīces lietošanas ieteicams konsultēties ar ārstu un ražotāju.

5. Pirms lietošanas

Zāliena plaujmašina tiek piegādāta daļēji izjauktā veidā. Pirms zāliena plaujmašinas lietošanas ir jāuzmontē rokturis un savācējgrozs. Rīkojieties saskaņā ar lietošanas instrukciju un montējiet atbilstoši attēliem.

Roktura montāža (3.-5. attēls)

Vispirms kreisais (3. att./10. poz.) un la-bais (3. att./11. poz.) apakšējais rokturis ar stiprinātājskrūvēm (3.att./12. poz.) ir jāpiestiprina pie plaujmašinas korpusa. Pēc tam augšējais rokturis ir jāuzbīda uz apakšējā roktura un jāpiestiprina ar skrūvēm (4. att./13. poz.). Šim nolūkam apakšējā rokturī ir pieejami 2 dažādi urbumi, lai pielāgotu roktura augstumu lietotājam. Pēc tam ar vada stiprināšanas skavām (5. att./14. poz.) piestipriniet rokturim pieslēguma vadu.

Savācējgroza montāža

(skat. 6. att.)

Lai iestiprinātu savācējgrozu, motoram jābūt izslēgtam un asmens nedrīkst griezties. Ar vienu roku paceliet izmetes vāku (6. att./6. poz.). Ar otru roku turiet savācējgrozu aiz roktura un iestipriniet to virzienā no augšas (6. att.).

Savācēja piepildījuma rādītājs

Savācējam ir piepildījuma rādītājs (1. att./15. poz.). Tas tiek atvērts ar gaisa plūsmu, ko rada strādājoša plaujmašina. Ja plaušanas laikā vāks aizkrīt, savācējs ir pilns un ir jāiztukšo.

Lai piepildījuma rādītājs darbotos nevainojami, caurumiem zem vāka vienmēr jābūt tīriem un caurlaidīgiem.

Plaušanas augstuma regulēšana

Uzmanību!

Plaušanas augstuma regulēšanu drīkst veikt tikai tad, kad ierīce ir izslēgta un ir atvienots drošības spraudnis.

Pirms plaušanas pārbaudiet, vai griezējinstruments nav truls un vai nav bojāti tā stiprinājumi. Nomainiet trulus un/vai bojātus griezējinstrumentus, lai nerastos nelīdzsvarotība. Veicot šo pārbaudi, izslēdziet motoru un izvelciet drošības spraudni.

Plaušanas augstuma regulēšana jāveic šādi (skat. 7. att.):

1. Spiediet sviru (5) uz leju.
2. Noregulējiet sviru (5) vēlamajā plaušanas augstumā.
3. Atlaidiet sviru (5) un pārbaudiet tās drošu nostiprinājumu fiksatorā.

Plaušanas augstuma nolasīšana

Pļaušanas augstums ir 25–65 mm, to var regulēt sešās pakāpēs un nolasīt uz skalas.

Akumulatora uzlāde (8.a attēls)

1. Izņemiet akumulatoru bloku no ierīces. Šim nolūkam nospiediet fiksējošo taustinų sānos.
2. Salīdziniet, vai datu plāksnītē norādītais tīkla spriegums sakrīt ar esošo elektrotīkla spriegumu. levietojiet kontaktligzdā uzlādes ierīces (9) vada kontaktdakšu. Sāk mirgot zaļā gaismas diode.
3. levietojiet akumulatoru (8) uzlādes ierīcē (9).
4. Punktā „Uzlādes ierīces indikācija” ir snieg-ta tabula ar uzlādes ierīces gaismas diožu indikācijas skaidrojumu.

Uzlādes laikā akumulators var nedaudz sasilt. Tas ir normāli.

Ja akumulatoru bloka uzlāde nav iespējama, lūdzu, pārbaudiet,

• vai kontaktligzdā ir elektrotīkla spriegums;
- vaiuzlādes kontaktos ir nevainojams kontakts.

Ja akumulatoru bloka uzlāde joprojām nav iespējama, lūdzu, nosūtiet

• uzlādes ierīci
  • un akumulatoru bloku

LV

mūsu klientu apkalpošanas dienestam.

Lai nodrošinātu akumulatoru bloka ilgstošu darbmūžu, ir jārūpējas par akumulatoru bloka savlaicīgu uzlādi. Tas noteikti ir jādara, ja secināt, ka samazinās ierīces jauda. Nekad neizlādējiet akumulatoru bloku pilnībā. Tas rada akumulatoru bloka bojājumus.

Akumulatora montāža (9-10.b attēls)

Atveriet akumulatora vāku. Šim nolūkam, kā redzams 10 attēlā, pavelciet aizturi (A poz.) un paceliet vāku. Pēc tam abus akumulatorus iespraudiet stiprinājumos, kā redzams 10 attēlā.

Norādījums!

Izmantojiet tikai akumulatorus ar vienādu piepildījumu, nekad nekombinējiet pilnus un nepilnus akumulatorus. Abus akumulatorus vienmēr uzlādējiet vienlaikus.

Akumulators ar vājāku uzlādes stāvokli nosaka ierīces darbības ilgumu. Pirms ierīces lietošanas abi akumulatori pilnībā jāuzlādē. Aizveriet akumulatora vāku, to nolaižot, un ievērojiet, lai tas pareizi nofiksētos.

Akumulatora uzlādes indikators (11. att.)

Nospiediet akumulatora uzlādes indikatora slēdzi (11. att./A poz.). Akumulatora uzlādes indikators (11. att./B poz.) parāda akumulatora uzlādes limeni ar trim gaismas diodēm.

Mirdz visas trīs gaismas diodes:

akumulators ir pilnībā uzlādēts.

Mirdz divas vai viena gaismas diode:

akumulators ir pietiekami uzlādēts.

Mirgo viena gaismas diode:

akumulators ir izlādējies, uzlādējiet to.

Mirgo visas gaismas diodes:

akumulators ir pilnībā izlādējies un ir bojāts. Bojātu akumulatoru vairs nedrīkst izmantot un uzlādēt.

6. Lietošana

Uzmanību!

Zāliena plaujmašina ir aprikota ar drošības shēmu, lai novērstu neatļautu lietošanu. Tieši pirms zāliena plaujmašinas lietošanas ievietojiet drošības spraudni (13. att.) un, katreiz pārtraucot vai izbeidzot darbu, atkal izņemiet drošības spraudni.

Uzmanību!

Lai nepieļautu nejaušu ieslēgšanos, zāliena plaujmašīna ir aprīkota ar ieslēgšanas bloķēšanas mehānismu (12. att./A poz.), kas ir jānospiež pirms ieslēgšanas sviras aktivizēšanas (12. att./1. poz.). Ja ieslēgšanas sviru atlaiž, zāliena plaujmašīna izslēdzas. Vairākas reizes atkārtojiet šo procesu, lai būtu droši, ka ierīce darbojas pareizi. Pirms ierīces remonta vai apkopes darbiem pārliecinieties, ka asmens negriežas un drošības spraudnis ir atvienots.

Brīdinājums! Nekad neatveriet izmetes vāku, ja tiek iztukšots savācējs un motors vēl darbojas. Rotējošs asmens var radīt traumas.

Vienmēr rūpīgi nostipriniet izmetes vāku vai zāles savācējgrozu. Noņemot to, vispirms izslēdziet motoru.

Vienmēr jāievēro vadības roktura nodrošinātais drošais atstatums starp amens korpusu un lietotāju. Jābūt Īaši piesardzīgam pļaušanas un kustības virziena mainas laikā slīpumos un nogāzēs. levērojiet drošu stāju, valkājiet apavus ar neslīdošām, raupjām zolēm un garās bikses.

Vienmēr plaujiet škērsām nogāzei. Drošības apsvērumu dēl ar zāliena plaujmašīnu nedrīkst plaut nogāzēs, kuru slīpums pārsniedz 15 grādus.

Esiet piesardzīgs, virzoties atmuguriski un velkot zāliena plaujmašīnu. Paklupšanas risks!

Pareizas plaušanas norādījumi

Plaušanas laikā ir ieteicams darba veids ar pārlaidumu. Plaušanai izmantojiet tikai asus, nevainojamus asmenus, lai neplēstu zāles stiebrus un zāle nedzeltētu. Lai panāktu tīru plaušanas virsmu, vadiet zāliena plaujmašinu pa iespējami taisnākām trajektorijām. Turklāt šīm trajektorijām vajadzētu vienmēr par dažiem centimetriem pārklāties, lai nepaliktu

LV

nenoplautas joslas.

Płaušanas bieżums principā ir atkarīgs no zāliena augšanas ātruma. Pamata vegetācijas periodā (maijs-jūnijs) płaujiet divreiz nedēļā, citā laikā – vienreiz nedēļā. Płaušanas augstumam jābūt 4-6 cm, un līdz nākamajai płaušanas reizei vajadzētu izaugt 4-5 cm. Ja zāliens ir izaudzis nedaudz garāks, nevajadzētu rīkoties nepareizi, uzreiz to nopłaujot līdz normālam augstumam. Tas kaitē zālienam. Tādā gadījumā nekad nepłaujiet vairāk par pusi no zāles augstuma.

Uzturiet tīru plaujmašīnas korpusa apakšdaļu un noteikti novāciet zāles nosēdumus. Nosēdumi apgrūtina iedarbināšanas procesu, negatīvi ietekmē plaušanas kvalitāti un zāles izsviešanu.

Nogāzēs plaušanas trajektorijai jābūt škērsām nogāzei. Zāliena plaujmašīnas noslīdēšana tiek novērsta, ja tā atrodas slīpā stāvoklī uz augšu. Izvēlieties plaušanas augstumu atkarībā no faktiskā zāliena garuma. Veiciet vairākus gājienus, lai vienā reizē nopļautu ne vairāk par 4 cm zāliena.

Pirms jebkādām asmens pārbaudēm izslēdziet motoru. Nemiet vērā, ka pēc motora izslēgšanas asmens vēl dažas sekundes turpina griezties. Nekad nemēginiet apturēt asmeni. Regulāri pārbaudiet, vai asmens ir pareizi nostiprināts, vai tas ir labā stāvoklī un ir labi uzasināts. Pretējā gadījumā uzasiniet vai nomainiet asmeni. Ja rotējošs asmens saskaras ar priekšmetu, apturiet plaujmašīnu un pagaidiet, līdz asmens pilnīgi apstājas. Pēc tam pārbaudiet asmens un asmens turētāja stāvokli. Ja tie ir bojāti, tie jānomaina.

Tiklidz plaušanas laikā paliek zāles atlikumi, ir jāiztukšo savācējgrozs. Uzmanību! Pirms savācējgroza noņemšanas izslēdziet motoru un nogaidiet, līdz griezejinstruments pilnīgi apstājas. Lai noņemtu savācējgrozu, ar vienu roku paceliet izmetes vāku, ar otru roku aiz roktura izņemiet savācējgrozu. Iznemot savācējgrozu atbilstoši drošības noteikumiem, izmetes vāks aizveras un noslēdz aizmugurējo izmetes atveri. Ja atverē ir aizkērušies zāles atlikumi, lai vieglāk iedarbinātu motoru, ir lietderīgi zāliena plaujmašīnu pavilkt apmēram 1 m atpakaļ.

Nopļautās zāles atlikumus plaujmašīnas korpusā un ierīcē nenoņemiet ar rokām vai kājām, bet šim nolūkam izmantojiet piemērotus palīglīdzekļus, piemēram, suku vai slotinų ar rokturi.

Lai nodrošinātu labu savākšanu, pēc lietošanas savācējgrozs no iekšpuses ir jāiztīra.

Savācējgrozu iestipriniet tikai tad, kad motors ir izslēgts un griezējinstruments ir apturēts.

Ar vienu roku paceliet izmetes vāku, ar otru turiet savācējgrozu aiz roktura un iestipriniet to virzienā no augšas.

7. Tīrīšana, apkope un rezerves daļu pasūtīšana

Bīstami!

Pirms visiem tīrīšanas darbiem izvelciet drošības spraudni (13. att.).

7.1 Tīrīšana

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.
  Zāliena pļaujmašīnu nedrīkst tīrīt ar tekošuūdeni, it īpaši zem augsta spiediena.
• Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu škīdro ziepju. Nelietojiet tīrīšanas līdzekļus vai škīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.
• Pēc iespējas tīriet zāliena pļaujmašīnu ar sukām vai lupatām.

7.2 Ogles sukas

Ja parādās pārmērīga dzirksteļošana, uzticiet ogles suku pārbaudi veikt kvalificētam elektrījim. Bīstami! Ogles suku nomaiņu drīkst veikt tikai kvalificēts elektrījis.

7.3. Apkope

• Nolietota vai bojāta asmens, asmens turētāja un tapu nomaiņa jāveic pilnvarotam speciālistam, nomainot visu komplektu, lai saglabātu līdzsvarotību.
• Parūpējieties par to, lai visi stiprinājuma elementi (skrūves, uzgriežni utt.) vienmēr būtu pievilkti, un lai jūs varētu droši strādāt ar plaujmašīnu.
• Daudzkārt pārbaudiet zāles savācējus, vai tiem nav nodiluma pazīmju.

LV

• Nomainiet nodilušas vai bojātas detalas.
- Lai nodrošinātu ilgāku darbmūžu, visas skrūvējamās detaļas, kā arī riteņi un asis ir jānotīra un pēc tam jāieello.
Zāliena plaujmašīnas regulāra tīrīšana ne tikai nodrošina ilgstošu darbmūžu un ražīgumu, bet veicina arī zāliena rūpīgu un vienkāršu plaušanu.
- Visvairāk nodilst asmens. Regulāri pārbaudiet asmens un tā stiprinājuma stāvokli. Ja asmens ir nolietojies, tas nekavējoties jānomaina vai jāuzasina. Ja parādās zāliena plaujmašīnas pārmērīgas vibrācijas, tas nozīmē, ka asmens nav pareizi nolidzsvarots vai triecienu dēl ir deformējies. Šajā gadījumā tas ir jāsalabo vai jānomaina.
- lerīces iekšpusē nav nekādu citu detaļu, kurām būtu jāveic apkope.

7.4. Asmens nomaina

Drošības apsvērumu dēl asmens nomaiņu ieteicams uzticēt pilnvarotam speciālistam. Uzmanību! Lietojiet darba cimdus! Izmantojiet tikai originālos asmeņus, pretējā gadījumā noteiktos apstāklos netiek garantēta funkcionēšana un drošība.

Lai nomainītu asmeni, rīkojieties, kā minēts turpmāk:

1. Atskrūvējiet stiprinātājskrūvi (skat. 14. att.).
2. Nonemiet asmeni un nomainiet to ar jaunu.

3. Montējot jauno asmeni, lūdzam ievērot asmens montāžas virzienu. Asmens lāpstīnām jābūt paceltām motora telpas virzienā (skat. 14. att.). Stiprinājuma tapām ir jāsakrīt ar štancējumiem asmenī.

4. Pēc tam atkal pievelciet stiprinātājskrūvi ar universālo atslēgu. Pievilkšanas momentam jābūt apmēram 25 Nm.

Sezonas beigās veiciet zāliena plaujmašinas vispārīgu pārbaudi un aizvāciet sakrājušos zāles atlikumus. Pirms katras sezonas sākuma noteikti pārbaudiet asmens stāvokli. Remontdarbu veikšanai vērsieties mūsu servisa dienestā. Izmantojiet tikai originālās rezerves daļas.

7.5 Rezerves dalu pasūtišana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• ierīces tips;
  • ierīces preces numurs;
  • ierīces identifikācijas numurs;
• nepieciešamās rezerves daļas numurs.

Pašreizējās cenas un informācija ir pieejama timekla vietnē www.isc-gmbh.info.

Rezerves asmens preces Nr. 34.054.52

8. Glabāšana un transportēšana

Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Vispiemērotākā glabāšanas temperatūra ir 5–30°C. Uzglabājiet ierīci originālajā iepakojumā.

Transportēšana

• Pirms transportēšanas izslēdziet ierīci un at-vienojiet to no elektrotīkla.
• Uzstādiet transportēšanas aizsargierīces, ja tādas ir.
• Aizsargājiet ierīci pret bojājumiem un spēcīgu vibrāciju, kas jo īpaši rodas, transportējot transportlīdzeklos.
• Nostipriniet ierīci pret slīdēšanu un apgāšanos.

9. Utilizācija un otrreizējā izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. lepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

LV

10. Klūdu noteikšanas plāns

Bojājums	lespējamais cēlonis	Novēršana
Nevariedarbināt motoru	a) Bojāts motors vai kondensatorsb) IAtvienojušies savienojumi pie motora vai kondensatorac) Nosprostojies plaujmašīnas kor-pussd) Nav ievietots drošības spraudnise) Nav pareizi ievietots akumulators	a) Veic klientu servissb) Veic klientu servisspējams, mainiet plaušanas augstumuc) Iztīriet korpusu, lai asmens varētu brīvi rotētd) levietojiet drošības spraudni (skat. 6.)e) Izņemiet akumulatoru un ielieciet atpakal (skat. 5.)
Samazinās motora jauda	a) Pārāk gara vai pārāk mitra zāleb) Aizsērējis plaujmašīnas korpussc) Asmens ir loti nolietojiesd) Akumulatora uzlāde samazinās	a) Mainiet plaušanas augstumu, mai-niet elektronikas iestatījumub) Iztīriet korpusuc) Nomainiet asmenid) Pārbaudiet akumulatora uzlādi un, ja nepieciešams, uzlādējiet akumu-latoru (skat. 5.)
Netīrs plāvums a) No-	lietojies asmensb) Nepareizs plaušanas augstums	a) Nomainiet vai uzasiniet asmenib) Mainiet plaušanas augstumu

Norādījums! Motora aizsardzībai tas ir aprīkots ar siltumjutīgu slēdzi, kas pārslodzes gadījumā izslēdz motoru un pēc neilga atdzišanas laika atkal to automātiski ieslēdz!

LV

11. Uzlādes ierīces indikācija

Indikatora statuss Nozime un darbība
Mirgo zaļā krāsā	GaidstāveUzlādes ierīce ir pieslēgta elektrotīklam un ir gaidstāves režīmā, akumulators nav ievietots uzlādes ierīcē.
Mirdz sarkanā krāsā	UzlādeUzlādes ierīce uzlādē akumulatoru.
Mirdz zaļā krāsā	Akumulators ir uzlādēts un gatavs lietošanai.(1,5 Ah akumulatora uzlādes ilgums: apm. 2 h)(2,0 Ah akumulatora uzlādes ilgums: apm. 2,5 h)(2,6 Ah akumulatora uzlādes ilgums: apm. 3,25 h)(3,0 Ah akumulatora uzlādes ilgums: apm. 4 h)(4,0 Ah akumulatora uzlādes ilgums: apm. 5 h)(5,0 Ah akumulatora uzlādes ilgums: apm. 6,5 h)DarbībaIznemiet akumulatoru no uzlādes ierīces. Atvienojiet uzlādes ierīci no elektrotīkla.
Mirgo sarkanā krāsā Bojājums	Uzlāde vairs nav iespējama. Bojāts akumulators vai uzlādes ierīce.DarbībaBojātu akumulatoru vairs nedrīkst uzlādēt.Iznemiet akumulatoru no uzlādes ierīces.
Pārmainus mirgo sarkanā un zaļā krāsā	Temperatūras traucējumiAkumulators ir pārāk karsts (piemēram, tiešu saules staru ietekmē) vai pārāk auksts (temperatūra zemāka par 0 °C).Darbībalznemiet akumulatoru un uzglabājiet to1 dienu istabas temperatūrā (apm. 20 °C).Ja pēc tam šī klūda rodas joprojām, akumulatoram ir pārizlāde un to vairs nedrīkst uzlādēt vai izmantot. Iznemiet akumulatoru no uzlādes ierīces.

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otrreizējā izmantošana kā alternatīva atpakalnosūtīšanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdalām.

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmainas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas* Ogļu sukas, Akumulators
Izlietojamie materiāli/izlietojamās detaļas*	Naži
Trūkstošas detaļas

* Nav noteikti jäbüt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
• Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

Garantijas talons

Łoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fiziskām personām, kas nevēlas lietot šo izstrādājumu komerciālas vai citas saimnieciskas darbības ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas klūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmainu.

Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai arī līdzīgi noslogota.

1. Mūsu garantija neattiecas uz šādiem defektiem:

- ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādišanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstāklīem vai tās nepareizas uzturēšanas un apkopes dēl;

– ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīce iekļūst sveškermeni (piemēram, smiltis, akmeni vai puteklį, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);

- ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

1. Garantijas terminš ir 84 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas terminš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas terminš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves dalām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

2. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasificēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detalām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.

LT

Turinys
