Produkta veids	Akumulatora zāles pļāvējs
Zīmols	Gardol
Modelis	GAM-E33Li
Pļaušanas platums	33 cm
Savācēja tvertnes tilpums	30 litri
Pļaušanas augstuma regulēšana	20–60 mm, 5 pozīcijas
Motora apgriezienu skaits	3250 apgr./min
Svars	13 kg
Akumulatora nominālspriegums	40 V līdzspriegums
Akumulatora ietilpība	2,6 Ah
Akumulatora tips	Litija jonu, 10 elementi
Lādētāja ieejas spriegums	195–250 V ~ 50/60 Hz
Lādētāja izejas spriegums	36–37 V līdzspriegums
Lādētāja izejas strāva	0,8 A
Akustiskā spiediena līmenis (LpA)	86 dB(A)
Garantētais akustiskās jaudas līmenis (LWA)	92 dB(A)
Vibrācija uz roktura	≤ 2,5 m/s²
Piepildījuma līmeņa indikators	Jā (indikatora vārsts)
Drošības ierīces	Iedarbināšanas bloķētājs, kontaktdakša, rotējošs asmens pēc apstāšanās
Paredzētais lietojums	Mājas un atpūtas dārzi, maks. 50 h/gadā
Garantija	60 mēneši (5 gadi)
Tīrīšana un apkope	Netīrīt ar tekošu ūdeni; izmantot mitru drānu un ziepes

Bieži uzdotie jautājumi - GAM-E33Li Gardol

Kā noregulēt pļaušanas augstumu?

Regulēšana tiek veikta, kad motors ir izslēgts un drošības kontaktdakša ir izņemta. Nospiediet sviru uz āru (A), novietojiet to vēlamajā augstumā (20–60 mm, 5 pozīcijas), pēc tam atlaidiet, lai nofiksētu. Skatīt rokasgrāmatas 10. attēlu.

Kā uzlādēt akumulatoru?

Izmantojiet tikai pievienoto lādētāju. Pievienojiet lādētāju 195–250 V kontaktligzdai, bīdiet akumulatoru uz lādētāja, līdz atskan klikšķis. Sarkana gaisma mirgo uzlādes laikā, zaļa gaisma iedegas, kad tas ir pilnībā uzlādēts. Uzlāde ilgst dažas stundas.

Ko darīt, ja motors neieslēdzas?

Pārbaudiet, vai kontaktdakša ir pievienota (13. attēls) un vai akumulators ir pareizi ievietots un uzlādēts. Ja zāle ir pārāk augsta, pārvietojieties uz jau nopļautu zonu vai samaziniet pļaušanas augstumu. Notīriet korpusu, ja tas ir aizsērējis. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā nomainīt asmeni?

Izslēdziet motoru un izņemiet drošības kontaktdakšu. Valkājiet cimdus. Atskrūvējiet stiprinājuma skrūvi (14. att.), noņemiet veco asmeni un uzstādiet jauno, ievērojot virzienu (spārni pret korpusu). Pievelciet skrūvi ar apm. 25 Nm. Izmantojiet oriģinālo asmeni (ref. 90.600.48).

Kāda ir savācēja tvertnes ietilpība?

Savācēja tvertnes tilpums ir 30 litri. Tas ir aprīkots ar piepildījuma līmeņa indikatoru: ja pļaušanas laikā vārsts aizveras, tvertne ir pilna un jāiztukšo.

Kādu akumulatora tipu izmanto šis pļāvējs?

Akumulators ir litija jonu, 40 V līdzspriegums, 2,6 Ah, ar 10 elementiem. Tas ir noņemams un uzlādējams ar pievienoto lādētāju.

Kā tīrīt pļāvēju?

Pirms tīrīšanas vienmēr atvienojiet drošības kontaktdakšu. Nekad neizmantojiet tekošu ūdeni vai augstspiediena tīrītāju. Tīriet ar mitru drānu un nedaudz ziepju. Korpusam izmantojiet suku vai drānu. Neļaujiet ūdenim iekļūt iekšā.

Kāds ir garantijas termiņš?

Garantija ir 60 mēneši (5 gadi) no iegādes datuma. Tā sedz materiāla vai ražošanas defektus. Nodiluma daļas (asmenis, sukas, akumulators) netiek segtas. Lai izmantotu savas tiesības, reģistrējiet ierīci vietnē www.isc-gmbh.info.

Vai pļāvēju var izmantot nogāzēs?

Jā, bet pļaujiet vienmēr perpendikulāri nogāzei. Nepļaujiet nogāzēs, kuru slīpums pārsniedz 15 %. Esiet stabili, valkājiet neslīdošus apavus un bikses. Esiet uzmanīgi, mainot virzienu.

Kā uzglabāt pļāvēju ziemā?

Glabājiet ierīci un akumulatoru tumšā, sausā, bezsala vietā (5–30 °C) un bērniem nepieejamā vietā. Notīriet pļāvēju, noņemiet zāles nogulsnes un, ja iespējams, uzglabājiet to oriģinālajā iepakojumā. Pirms uzglabāšanas izņemiet akumulatoru un uzlādējiet to.

LIETOŠANAS INSTRUKCIJA GAM-E33Li Gardol

LV Originālā lietošanas instrukcija Akumulatora zāliena plaujmašina

LT Originali naudojimo instrukcija Akumuliatoriumi varoma žoliapjovė

1. Drošības norādījumi 300
2. lerīces apraksts un piegādes komplekts 300
3. Mērkim atbilstoša lietošana....301
4. Tehniskie rādītāji....301
5. Pirms lietošanas....302
6. Lietošana....303
7. Tīrīšana, apkope un rezerves dalu pasūtīšana 304
8. Glabāšana un transportēšana 305
9. Utilizacija un otrreizējā izmantošana....305
10. Uzlādes ierīces indikācija 306
11. Klūdu noteikšanas plāns 307
    Servisa informācija 309
    Garantijas talons....310

Bīstami! - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju

Šo ierīci nedrīkst lietot bērni. Jāuzrauga, lai bērni nerotaļātos ar ierīci. Bērni nedrīkst veikt tīrīšanu un apkopi. Ierīci nedrīkst izmantot cilvēki ar samazinātu jutību, ierobežotām fiziskajām vai garīgajām spējām vai ar pieredzes vai zināšanu trūkumu, izņemot gadījumus, kad šos cilvēkus uzrauga par viņiem atbildīga persona vai ja šī persona sniedz tiem norādījumus par ierīces lietošanu.

LV

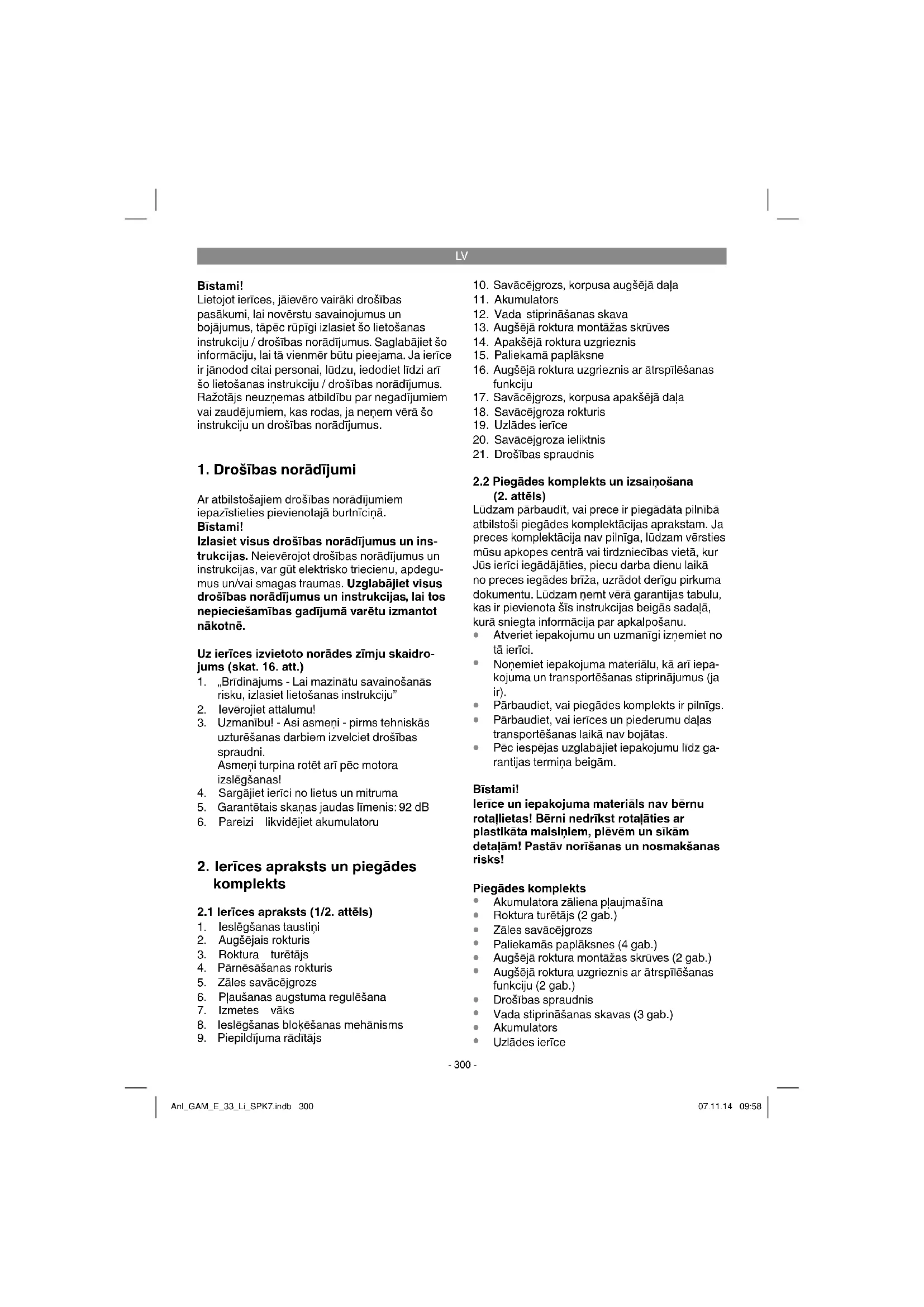

Bīstami!

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!

Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

Uz ierīces izvietoto norādes zīmju skaidrojums (skat. 16. att.)

1. „Brīdinājums - Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju”
2. levērojiet attālumu!
3. Uzmanību! - Asi asmeņi - pirms tehniskās uzturēšanas darbiem izvelciet drošības spraudni.
   Asmeņi turpina rotēt ari pēc motora izslēgšanas!
4. Sargājiet ierīci no lietus un mitruma
5. Garantētais skaņas jaudas līmenis: 92 dB
6. Pareizi likvidējiet akumulatoru

2. lerīces apraksts un piegādes komplekts

2.1 lerices apraksts (1/2. attēls)

1. leslēgšanas taustini
2. Augšējais rokturis
3. Roktura turētājs
4. Pārnēsāšanas rokturis
5. Zāles savācējgrozs
6. Plaušanas augstuma regulēšana
7. Izmetes väks
8. Ieslēgšanas blokēšanas mehānisms

9. Piepildijuma rādītājs

10. Savācējgrozs, korpusa augšējā dala

11. Akumulators
12. Vada stiprināšanas skava
13. Augšējā roktura montāžas skrūves
14. Apakšējā roktura uzgrieznis
15. Paliekamā paplāksne
16. Augšējā roktura uzgrieznis ar ātrspīlēšanas funkciju
17. Savācējgrozs, korpusa apakšējā daļa
18. Savācējgroza rokturis
19. Uzlādes ierīce
20. Savācējgroza ieliktnis
21. Drošības spraudnis

2.2 Piegādes komplekts un izsainošana (2. attēls)

Lüdzam pärbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lüdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes briža, uzrādot derīgu pirkuma dokumentu. Lüdzam řemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami!

lerīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Piegādes komplekts

• Akumulatora zāliena plaujmašina
• Roktura turētājs (2 gab.)
• Zāles savācējgrozs
• Paliekamās paplāksnes (4 gab.)
• Augšējā roktura montāžas skrūves (2 gab.)
- Augšējā roktura uzgrieznis ar ātrspīlēšanas funkciju (2 gab.)
• Drošības spraudnis
• Vada stiprināšanas skavas (3 gab.)
- Akumulators
• Uzlādes ierīce

LV

• Originālā lietošanas instrukcija
• Drošības norādījumi

3. Mērķim atbilstoša lietošana

Zāliena plaujmašina ir piemērota privātai lietošanai mājas dārzā un mazdārziņa.

Par zāliena plaujmašinām privātiem mājas dārziem un mazdārziniem uzskatāmas tādas mašīnas, kuru lietošana gadā parasti nepārsniedz 50 stundas un kuras pārsvarā izmantojamas zāles vai zāliena kopšanai, nevis publiskos dārzos, parkos, sporta laukumos, kā arī lauksaimniecībā un mežsaimniecībā.

Uzmanību! Sakarā ar lietotāja kermana apdraudējumu zāliena plaujmašīnu nedrīkst izmantot krūmu, dzīvžogu un krūmāju apcirpšanai, vīteņaugu vai zāles griešanai un smalcināšanai uz jumta augu segām vai balkonu kastēs, un celinų tīrīšanai (nosūkšanai), un kā smalcinātāju koku un dzīvžogu nogriezumu smalcināšanai. Turklāt zāliena plaujmašīnu nedrīkst izmantot kā dārza frēzi un augsnes nelīdzenumu, piemēram, kurmja rakumu nolīdzināšanai.

Drošības apsvērumu dēl zāliena plaujmašinu nedrīkst izmantot par piedziņas agregātu jebkāda veida citiem darba rīkiem un instrumentu komplektiem, ja vien to nepārprotami nav atlāvis ražotājs.

lerīci dīrkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lüdzam nemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Motora apgriezienu skaits: ....3250 apgr./min.
Aizsardzības klase:....III
Svars:....13kg
Plaušanas platums: 33 cm
Zāles savācējgroza tilpums:....30 litru
Skañas spiediena limenis, L_pA : 86 dB(A)
Klūda, K_pA : 3dB(A)
Izmērītais skaņas jaudas līmenis, LWA: .89,9dB(A)
Klūda, K WA : 2,29 dB(A)
Garantētais skaņas jaudas līmenis, L WAK :.92dB(A)
Vibrācija uz roktura, a_n : ......≤ 2,5 m/s²
K|ūda, K: 1,5 m/s²
Plaušanas augstuma
regulēšana: 20-60 mm; 5-pakāpju
Aizsardzības tips: IPX1

Litija jonu akumulators

Spriegums: 40 V līdzstrāva

Uzlāde: 2,6 Ah

Nodalijumu skaits: 10

Uzlādes ierīce

leejas spriegums: .....195-250 V \~ 50/60 Hz

Izejas spriegums: 36-37 V līdzstrāva

Izejas strāva: 0,8 A

Aizsardzības klase: Ⅱ回

Trokšna un vibrācijas vērtības ir noteiktas atbilstoši standartiem EN ISO 3744:1995, ISO 11094: 1991 un EN ISO 20643:2008.

Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
  • Regulāri apkopiet un tīriet ierīci.
  • Savu darba veidu pielāgojiet ierīcei.
  • Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
• Izslēdziet ierīci, kad no nelietojat.
  Strādājiet cimdos.

LV

Atlikušie riski

Pat lietojot šo elektroinstrumentu atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Saistībā ar šā elektroinstrumenta konstrukciju un izpildījumu var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietots piemērots respirators;
2. dzirdes bojājumi, ja netiek lietotas piemērotas trokšņu slāpēšanas austiņas.

Brīdinājums!

Šī ierīce darba laikā rada elektromagnētisko lauku. Elektromagnētiskais lauks noteiktos apstākjos var traucēt aktīvo vai pasīvo medicīnisko implantātu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantātiem pirms ierīces lietošanas ieteicams konsultēties ar ārstu un ražotāju.

5. Pirms lietošanas

Zāliena plaujmašina tiek piegādata daļēji izjauktā veidā. Pirms zāliena plaujmašinas lietošanas ir jāuzmontē rokturis un savācējgrozs. Rīkojieties saskaņā ar lietošanas instrukciju un montējiet atbilstoši attēliem.

Roktura montāža (3. 6. attēls)

Panemiet apakšējo rokturi (2. att./3. poz.) un nos- tipriniet to ar paliekamo paplāksni un uzgriezni, kā redzams 3. attēlā. Tāpat rīkojieties otrā pusē. Augšējais rokturis (1. att./2. poz.) jāuzbīda uz roktura turētāja (2. att./3. poz.) un jānostiprina, kā redzams 5. attēlā. Pēc tam, izmantojot vada turētājus (2. att./12. poz.), motora vadu piestipriniet rokturim (6. att.).

Savācējgroza montāža (skat. 7.—9.b attēlu)

Savacëjgroza korpusa augšëjo daļu (2. att./10. poz.) uzspraudiet uz korpusa apakšëjās daļas (7. att.). Pēc tam savacëjgroza rokturi (2. att./18. poz.) iespiediet savacëjgroza ligzdās (8. att.). Pārbaudiet, vai rokturis ir cieši un pareizi nostiprināts. Pēc tam savacëjgroza ieliktni (2. att./20. poz.) iespiediet savacëjgrozā, kā redzams 9.a attēlā. Lai iestiprinātu savacëjgrozu, motoram jābūt izslēgtam un asmens nedrīkst griezties. Ar vienu roku paceliet izmetes vāku (9.b att./7. poz.). Ar otru roku turiet savacëjgrozu aiz roktura un iestipriniet to virzienā no augšas.

Savācēja piepildījuma rādītājs

Savācējam ir piepildījuma rādītājs (2. att./9. poz.). Tas tiek atvērts ar gaisa plūsmu, ko rada strādājoša plaujmašina. Ja plaušanas laikā vāks aizkrīt, savācējs ir pilns un ir jāiztukšo. Lai piepildījuma rādītājs darbotos nevainojami, caurumiem zem väka vienmēr jābūt tīriem un caurlaidīgiem.

Plaušanas augstuma regulēšana Uzmanību!

Plaušanas augstuma regulēšanu drīkst veikt tikai tad, kad ierīce ir izslēgta un ir atvienots drošības spraudnis.

Pirms plaušanas pārbaudiet, vai griezējinstruments nav truls un vai nav bojāti tā stiprinājumi. Nomainiet trulus un/vai bojātus griezējinstrumentus, lai nerastos nelīdzsvarotība. Veicot šo pārbaudi, izslēdziet motoru un izvelciet drošības spraudni.

Pļaušanas augstuma regulēšana jāveic šādi (skat. 10. att.):

1. spiediet sviru (A) uz āru;
2. noregulējiet sviru (A) vēlamajā plaušanas augstumā;
3. atlaidiet sviru (A) un pārbaudiet tās drošu pozīciju fiksatorā.

Plaušanas augstuma nolasišana

Plaušanas augstums ir 20–60 mm, to var regulēt 5-pakāpēs un nolasīt uz skalas (10. att./B).

Akumulatora uzlāde (11. attēls)

Komplektā iekļauto akumulatoru drīkst uzlādēt tikai ar komplektā iekļauto uzlādes ierīci. Pirms pirmās lietošanas reizes akumulatoru bloks jāuzlādē.

1. Salīdziniet, vai uzlādes ierīces datu plāksnītē norādītais elektrotīkla spriegums atbilst esošajam elektrotīkla spriegumam. levietojiet kontaktligzdā uzlādes ierīces (19) elektrotīkla kontaktdakšu. Mirdz sarkanā gaismas diode (B).
2. Üzbīdiet akumulatoru bloku (11) uz uzlādes ierīces (19), līdz tas dzirdami nofiksējas.
3. Kad akumulatoru bloks ir pilnībā uzlādēts, pastāvīgi mirdz zaļā gaismas diode (C).
4. Punktā „Uzlādes ierīces indikācija” ir snieg-ta tabula ar uzlādes ierīces gaismas diožu indikācijas skaidrojumu.

Uzlādes laikā akumulators var nedaudz sasilt. Tas ir normāli.

LV

Pēc akumulatoru bloka uzlādes tas jāizņem no uzlādes ierīces. Šim nolūkam vienlaikus spiediet abas sānu fiksācijas pogas (D) un izvelciet akumulatoru bloku no uzlādes ierīces.

Ja akumulatoru bloka uzlāde nav iespējama, lūdzu, pārbaudiet,

• vai kontaktligzdā ir elektrotīkla spriegums;
- vaiuzlādes kontaktos ir nevainojams kontakts.

Ja akumulatoru bloka uzlāde joprojām nav iespējama, lūdzu, nosūtiet

• uzlādes ierīci
• un akumulatoru bloku mūsu klientu apkalpošanas dienestam.

Lai nodrošinātu akumulatoru bloka ilgstošu darbmūžu, ir jārūpējas par akumulatoru bloka savlaicīgu uzlādi. Tas noteikti ir jādara, ja secināt, ka samazinās ierīces jauda. Nekad neizlādējiet akumulatoru bloku pilnībā. Tas rada akumulatoru bloka bojājumus.

Akumulatoru bloka montāža (12a./12b. att.) Paceliet zāliena plaujmašinas akumulatora vāku. lebīdiet uzlādētu akumulatoru bloku stiprinājumā, līdz tas dzirdami nofiksējas. Aizveriet akumulatora vāku.

Akumulatoru bloka izņemšana (12c. att.) Paceliet zāliena plaujmašinas akumulatora vāku. Vienlaikus spiediet abas sānu fiksācijas pogas un izvelciet akumulatoru bloku no zāliena plaujmašinas. Aizveriet akumulatora vāku.

Akumulatora uzlādes indikators (15. att.) Nospiediet taustinu (F). Akumulatora uzlādes indikators signalize akumulatoru bloka uzlādes stāvokli ar četrām gaismas diodēm.

Mirdz visas 4 gaismas diodes: akumulatoru bloks ir pilnībā uzlādēts.

Mirdz 3 gaismas diodes: akumulatoru bloks ir pietiekami uzlādēts. (≥ 50%)

Mirdz 2 gaismas diodes: pabeidziet darbu un uzlādējiet akumulatoru. (≥ 25%)

Mirdz 1 gaismas diode: akumulators ir izlādējies, uzlādējiet to. (≤ 25%)

6. Lietošana

Uzmanību!

Zāliena plaujmašina ir aprīkota ar drošības shēmu, lai novērstu neatļautu lietošanu. Tieši pirms zāliena plaujmašinas lietošanas ievietojiet drošības spraudni (13. att.) un, katreiz pārtraucot vai izbeidzot darbu, atkal izņemiet drošības spraudni.

Uzmanību!

Lai izvairītos no nejaušas ieslēgšanas, zāliena plaujmašina ir aprikota ar ieslēgšanas blokēšanas mehānismu (4. att./8. poz.), kas ir jānospiež, pirms var nospiest ieslēgšanas taustiņus (4. att./1. poz.). Ja ieslēgšanas taustiņus atlaiž, zāliena plaujmašina izslēdzas. Vairākas reizes atkārtojiet šo procesu, lai būtu droši, ka ierīce darbojas pareizi. Pirms ierīces remonta vai apkopes darbiem pārliecinieties, ka asmens negriežas un drošības spraudnis ir atvienots.

Brīdinājums! Nekad neatveriet izmetes vāku, ja tiek iztukšots savācējs un motors vēl darbojas. Rotējošs asmens var radīt traumas.

Vienmēr rūpīgi nostipriniet izmetes vāku vai zāles savācējgrozu. Noņemot to, vispirms izslēdziet motoru.

Vienmēr jāievēro vadības roktura nodrošinātais drošais atstatums starp asmens korpusu un lietotāju. Jābūt Īaši piesardzīgam plaušanas un kustības virziena maiņas laikā slīpumos un nogāzēs. levērojiet drošu stāju, valkājiet apavus ar neslīdošām, raupjām zolēm un garās bikses.

Vienmēr plaujiet škērsām nogāzei. Drošības apsvērumu dēl ar zāliena plaujmašīnu nedrīkst plaut nogāzēs, kuru slīpums pārsniedz 15 grādus.

Esiet piesardzīgs, virzoties atmuguriski un velkot zāliena plaujmašīnu. Paklupšanas risks!

Pareizas plaušanas norādījumi

Pļaušanas laikā ir ieteicams darba veids ar pārlaidumu. Pļaušanai izmantojiet tikai asus, nevainojamus asmeņus, lai neplēstu zāles stiebrus un zāle nedzeltētu. Lai panāktu tīru pļaušanas virsmu, vadiet zāliena pļaujmašinu pa iespējami taisnākām trajektorijām. Turklāt šīm trajektorijām vajadzētu vienmēr par dažiem centimetriem pārklāties, lai nepaliktu

LV

nenoplautas joslas.

Płaušanas bieżums principā ir atkarīgs no zāliena augšanas ātruma. Pamata vegetācijas periodā (maijs-jūnijs) płaujiet divreiz nedēlā, citā laikā – vienreiz nedēlā. Płaušanas augstumam jābūt 4-6 cm, un līdz nākamajai płaušanas reizei vajadzētu izaugt 4-5 cm. Ja zāliens ir izaudzis nedaudz garāks, nevajadzētu rīkoties nepareizi, uzreiz to nopłaujot līdz normālam augstumam. Tas kaitē zālienam. Tādā gadījumā nekad nepłaujiet vairāk par pusi no zāles augstuma.

Uzturiet tīru plaujmašīnas korpusa apakšdaļu un noteikti novāciet zāles nosēdumus. Nosēdumi apgrūtina iedarbināšanas procesu, negatīvi ietekmē plaušanas kvalitāti un zāles izsviešanu.

Nogāzēs plaušanas trajektorijai jābūt škērsām nogāzei. Zāliena plaujmašīnas noslīdēšana tiek novērsta, ja tā atrodas slīpā stāvoklī uz augšu. Izvēlieties plaušanas augstumu atkarībā no faktiskā zāliena garuma. Veiciet vairākus gājienus, lai vienā reizē nopļautu ne vairāk par 4 cm zāliena.

Pirms jebkādām asmens pārbaudēm izslēdziet motoru. Nemiet vērā, ka pēc motora izslēgšanas asmens vēl dažas sekundes turpina griezties. Nekad nemēginiet apturēt asmeni. Regulāri pārbaudiet, vai asmens ir pareizi nostiprināts, vai tas ir labā stāvoklī un ir labi uzasināts. Pretējā gadījumā uzasiniet vai nomainiet asmeni. Ja rotējošs asmens saskaras ar priekšmetu, apturiet plaujmašīnu un pagaidiet, līdz asmens pilnīgi apstājas. Pēc tam pārbaudiet asmens un asmens turētāja stāvokli. Ja tie ir bojāti, tie jānomaina.

Tiklidz plaušanas laikā paliek zāles atlikumi, ir jāiztukšo savācējgrozs. Uzmanību! Pirms savācējgroza noņemšanas izslēdziet motoru un nogaidiet, līdz griezejinstruments pilnīgi apstājas. Lai noņemtu savācējgrozu, ar vienu roku paceliet izmetes vāku, ar otru roku aiz roktura izņemiet savācējgrozu. Iznemot savācējgrozu atbilstoši drošības noteikumiem, izmetes vāks aizveras un noslēdz aizmugurējo izmetes atveri. Ja atverē ir aizkērušies zāles atlikumi, lai vieglāk iedarbinātu motoru, ir lietderīgi zāliena plaujmašīnu pavilkt apmēram 1 m atpakaļ.

Nopļautās zāles atlikumus plaujmašīnas korpusā un ierīcē nenoņemiet ar rokām vai kājām, bet šim nolūkam izmantojiet piemērotus palīglīdzekļus, piemēram, suku vai slotinų ar rokturi.

Lai nodrošinātu labu savākšanu, pēc lietošanas savācējgrozs no iekšpuses ir jāiztīra.

Savācējgrozu iestipriniet tikai tad, kad motors ir izslēgts un griezējinstruments ir apturēts.

Ar vienu roku paceliet izmetes vāku, ar otru turiet savācējgrozu aiz roktura un iestipriniet to virzienā no augšas.

7. Tīrīšana, apkope un rezerves daļu pasūtīšana

Bīstami!

Pirms visiem tīrīšanas darbiem izvelciet drošības spraudni (13. att.).

7.1 Tīrīšana

• Uzturiet aizsargmehänismus, gaisa spraugas un motora korpusu maksimäli tīrus no putekliem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.
• Žāliena plaujmašīnu nedrikst tīrīt ar tekošuūdeni, it īpaši zem augsta spiediena.
• Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu škidro ziejpju. Nelietojiet tīrīšanas līdzekļus vai škīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroiericē palielina elektrošoka risku.
• Pēc iespējas tīriet zāliena plaujmašīnu ar sukām vai lupatām.

7.2 Ogles sukas

Ja parādās pārmērīga dzirksteļošana, uzticiet ogles suku pārbaudi veikt kvalificētam elektrilim. Bīstami! Ogles suku nomaiņu drīkst veikt tikai kvalificēts elektrilis.

LV

7.3. Apkope

• Nolietota vai bojāta asmens, asmens turētāja un tapu nomaiņa jāveic pilnvarotam speciālistam, nomainot visu komplektu, lai saglabātu līdzsvarotību.
• Parūpējieties par to, lai visi stiprinājuma elementi (skrūves, uzgriežņi utt.) vienmēr būtu pievilkti, un lai jūs varētu droši strādāt ar plaujmašīnu.
• Daudzkārt pārbaudiet zāles savācējus, vai tiem nav nodiluma pazīmju.
  • Nomainiet nodilušas vai bojātas detaļas.
• Lai nodrošinātu ilgāku darbmūžu, visas skrūvējamās detaļas, kā arī riteņi un asis ir jānotīra un pēc tam jāieello.
• Zāliena plaujmašīnas regulāra tīrīšana ne tikai nodrošina ilgstošu darbmūžu un ražīgumu, bet veicina arī zāliena rūpīgu un vienkāršu plaušanu.
• Visvairāk nodilst asmens. Regulāri pārbaudiet asmens un tā stiprinājuma stāvokli. Ja asmens ir nolietojies, tas nekavējoties jānomaina vai jāuzasina. Ja parādās zāliena plaujmašīnas pārmērīgas vibrācijas, tas nozīmē, ka asmens nav pareizi nolīdzsvarots vai triecienu dēl ir deformējies. Šajā gadījumā tas ir jāsalabo vai jānomaina.
• lerīces iekšpusē nav nekādu citu detaļu, kurām būtu jāveic apkope.

7.4. Asmens nomaina

Drošības apsvērumu dēļ asmens nomainņu ieteicams uzticēt pilnvarotam speciālistam. Uzmanību! Lietojiet darba cimdus! Izmantojiet tikai originālos asmeņus, pretējā gadījumā noteiktos apstāklos netiek garantēta funkcionēšana un drošība.

Lai nomainītu asmeni, rīkojieties, kā minēts turpmāk:

1. Atskrūvējiet stiprinātājskrūvi (skat. 14. att.).

2. Nonemiet asmeni un nomainiet to ar jaunu.

3. Montējot jauno asmeni, lūdzam ievērot asmens montāžas virzienu. Asmens lāpstīņām jābūt paceltām motora telpas virzienā (skat. 14. att.). Stiprinājuma tapām ir jāsakrīt ar štancējumiem asmeni.

4. Pēc tam atkal pievelciet stiprinātājskrūvi ar universālo atslēgu. Pievilkšanas momentam jābūt apmēram 25 Nm.

Sezonas beigās veiciet zāliena plaujmaśīnas vispārīgu pārbaudi un aizvāciet sakrājušos zāles atlikumus. Pirms katras sezonas sākuma noteikti pārbaudiet asmens stāvokli. Remontdarbu veikšanai vērsieties mūsu servisa dienestā. Iz-

mantojiet tikai oriğinālās rezerves daļas.

7.5 Rezerves dalu pasūtišana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• ierīces tips;
  • ierīces preces numurs;
  • ierīces identifikācijas numurs;
• nepieciešamās rezerves dalas numurs.

Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

Rezerves asmens preces Nr. 90.600.48

8. Glabāšana un transportēšana

Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Vispiemērotākā glabāšanas temperatūra ir 5—30°C. Uzglabājiet ierīci originālajā iepakojumā.

Transportēšana

• Pirms transportēšanas izslēdziet ierīci un atvienojiet to no elektrotīkla.
• Uzstādiet transportēšanas aizsargierīces, ja tādas ir.
• Aizsargājiet ierīci pret bojājumiem un spēcīgu vibrāciju, kas jo īpaši rodas, transportējot transportlīdzeklos.
• Nostipriniet ierīci pret slīdēšanu un apgāšanos.

9. Utilizācija un otrreizējā izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmaterials un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

LV

10. Uzlādes ierīces indikācija

Indikatora statuss		Nozīme un darbība
Sarkana gaismas diode	Zaļa gais-mas diode
Ieslēgta	Izslēgta	GaidstāveUzlādes ierīce ir pieslēgta elektrotīklam un ir gaidstāves režīmā, akumulators nav ievietots uzlādes ierīcē.
Mirgo	Izslēgta	UzlādeUzlādes ierīce uzlādē akumulatoru normālā režīmā.
Izslēgta	Ieslēgta	Akumulators ir gaidstāves režīmā.
Mirgo	Izslēgta	UzlādeAkumulatora temperatūra nav ideālajā diapazonā no -5°C līdz 50°C.DarbībaTiklīdz ir sasniegta atļautā temperatūra, akumulators tiek uzlādēts.

LV

11. Klūdu noteikšanas plāns

Bojājums	lespējamais cēlonis	Novēršana
Nevariedarbināt motoru	a)Bojāts kondensatorsb) Atvienojušies savienojumi pie motora vai kondensatorac) Ierīce atrodas garā zālēd) Nosprostojies pļaujmašīnas kor-pusse) Nav ievietots drošības spraudnisf) Nav pareizi ievietots akumulators	a) Uzticiet pārbaudi klientu servisamb) Uzticiet pārbaudi klientu servisamc) ledarbiniet vietā, kur ir zema zālevai kur tā jau ir nopļauta; iespējams,mainiet pļaušanas augstumud) Iztīriet korpusu, lai asmens varētubrīvi rotēte) levietojiet drošības spraudni (skat.6.)f) Izņemiet akumulatoru un ieliecietatpakal (skat. 5.)
Samazinās motora jauda	a) Pārāk gara vai pārāk mitra zāleb) Aizsērējis pļaujmašīnas korpussc) Asmens ir loti nolietojiesd) Akumulatora uzlāde samazinās	a) Mainiet pļaušanas augstumu, mai-niet elektronikas iestatījumub) Iztīriet korpusuc) Nomainiet asmenid) Pārbaudiet akumulatora uzlādi un,ja nepieciešams, uzlādējiet akumu-latoru (skat. 5.)
Netīrs pļāvums a) Nolietojies asmensb) Nepareizs pļaušanas augstums		a) Nomainiet vai uzasiniet asmenib) Mainiet pļaušanas augstumu

Norādījums! Motora aizsardzībai tas ir aprīkots ar siltumjutīgu slēdzi, kas pārslodzes gadījumā izslēdz motoru un pēc neilga atdzišanas laika atkal to automātiski ieslēdz!

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otreizējā izmantošana kā alternatīva atpakalnosūtišanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uznēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām.

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmainas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas* Ogļu sukas, Akumulators
Izlietojamie materiāli/izlietojamās detaļas*	Naži
Trūkstošas detaļas

* Nav noteikti jābūt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
• Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

LV

Garantijas talons

Łoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi reglamentē papildu garantijas pakalpojumus. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.
2. Garantijas pakalpojumi attiecas vienīgi uz ierīces trūkumiem, kas ir izskaidrojami ar materiāla defektiem vai klūmi ražošanā, un ir iespējama tikai šo defektu novērsana vai ierīces nomaiņa. Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēl garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai ari līdzīgi noslogota.
3. Mūsu garantija neattiecas uz šādiem defektiem:
4. ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēl;
   – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīce iekļūst sveškermeni (piemēram, smiltis, akmeni vai puteklī, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);
5. ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.
6. Garantijas terminš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.
7. Lai iesniegtu garantijas prasību, lūdzam registrēt bojāto ierīci šādā adresē: www.isc-gmbh.info. Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detalām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.

LT

Turinys
