Typ produktu	Akumulátorová sekačka na trávu
Značka	Gardol
Model	GAM-E33Li
Šířka sečení	33 cm
Objem sběrného koše	30 litrů
Nastavení výšky sečení	20 až 60 mm, 5 stupňů
Otáčky motoru	3250 ot./min
Hmotnost	13 kg
Jmenovité napětí akumulátoru	40 V DC
Kapacita akumulátoru	2,6 Ah
Typ akumulátoru	Lithium-iontový, 10 článků
Vstupní napětí nabíječky	195-250 V ~ 50/60 Hz
Výstupní napětí nabíječky	36-37 V DC
Výstupní proud nabíječky	0,8 A
Hladina akustického tlaku (LpA)	86 dB(A)
Garantovaná hladina akustického výkonu (LWA)	92 dB(A)
Vibrace na rukojeti	≤ 2,5 m/s²
Indikátor úrovně naplnění	Ano (indikační klapka)
Bezpečnostní prvky	Blokování startu, bezpečnostní zástrčka, otáčející se nůž po zastavení
Určení použití	Domácí a rekreační zahrady, max 50 h/rok
Záruka	60 měsíců (5 let)
Čištění a údržba	Nečistěte tekoucí vodou; používejte vlhký hadřík a mýdlo

Často kladené otázky - GAM-E33Li Gardol

Jak nastavit výšku sečení?

Nastavení se provádí při vypnutém motoru a vytažené bezpečnostní zástrčce. Zatlačte páku směrem ven (A), nastavte ji na požadovanou výšku (20–60 mm v 5 stupních) a poté uvolněte, aby se zablokovala. Viz obrázek 10 v návodu.

Jak nabíjet akumulátor?

Používejte pouze přiloženou nabíječku. Zapojte nabíječku do zásuvky 195–250 V, nasuňte akumulátor na nabíječku, dokud nezaklapne. Během nabíjení bliká červená kontrolka, po úplném nabití se rozsvítí zelená. Nabíjení trvá několik hodin.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je zapojena bezpečnostní zástrčka (obr. 13) a zda je akumulátor správně nasazen a nabitý. Pokud je tráva příliš vysoká, přesuňte se na již posekanou plochu nebo snižte výšku sečení. Vyčistěte kryt, pokud je ucpaný. Pokud problém přetrvává, kontaktujte servis.

Jak vyměnit nůž?

Zastavte motor a vytáhněte bezpečnostní zástrčku. Používejte rukavice. Odšroubujte upevňovací šroub (obr. 14), vyjměte starý nůž a nainstalujte nový ve správném směru (křidélka směrem ke krytu). Utáhněte šroub na cca 25 Nm. Používejte originální nůž (ref. 90.600.48).

Jaká je kapacita sběrného koše?

Sběrný koš má objem 30 litrů. Je vybaven indikátorem úrovně naplnění: pokud se během sečení klapka zavře, je koš plný a je třeba jej vyprázdnit.

Jaký typ akumulátoru používá tato sekačka?

Akumulátor je lithium-iontový, 40 V DC, 2,6 Ah, s 10 články. Je vyjímatelný a nabíjí se přiloženou nabíječkou.

Jak čistit sekačku?

Před čištěním vždy vytáhněte bezpečnostní zástrčku. Nikdy nepoužívejte tekoucí vodu ani vysokotlaký čistič. Čistěte vlhkým hadříkem a trochou mýdla. Pro kryt použijte kartáč nebo hadřík. Nenechte vodu proniknout dovnitř.

Jaká je délka záruky?

Záruka je 60 měsíců (5 let) od data nákupu. Kryje vady materiálu nebo výroby. Opotřebitelné díly (nůž, kartáče, akumulátor) nejsou kryty. Pro uplatnění práv zaregistrujte zařízení na www.isc-gmbh.info.

Lze sekačku používat na svazích?

Ano, ale sekejte vždy kolmo ke svahu. Nesečte na svazích s větším sklonem než 15 %. Stůjte pevně, noste protiskluzovou obuv a dlouhé kalhoty. Buďte opatrní při změnách směru.

Jak skladovat sekačku v zimě?

Skladujte zařízení a akumulátor na tmavém, suchém místě chráněném před mrazem (5–30 °C) a mimo dosah dětí. Vyčistěte sekačku, odstraňte usazeniny trávy a pokud možno ji uložte do původního obalu. Před uskladněním vyjměte akumulátor a nabijte jej.

NÁVOD K OBSLUZE GAM-E33Li Gardol

CZ Originální návod k obsluze Akumulátorová sekačka

SK Originálny návod na obsluhu Akumulátorová kosačka

1. Bezpečnostní pokyny 98
2. Popis přístroje a rozsah dodávky 98
3. Použití podle účelu určení....99
4. Technická data 99
5. Před uvedením do provozu....100
6. Obsluha....101
7. Čištění, údržba a objednání náhradních dílů.... 102
8. Uložení a transport 103
9. Likvidace a recyklace 103
10. Indikace nabíječky.... 104
11. Plán vyhledávání poruch 105
    Servisní informace....107
    Záruční list....108

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Tento přístroj nesmějí používat děti. Děti by měly být pod dohledem, aby si nehrály s přístrojem. Děti nesmějí provádět čištění a údržbu přístroje. Přístroj nesmějí používat osoby se sníženými fy-zickými, smyslovými nebo duševními schopnostmi nebo osoby s nedostatečnými zkušenostmi a vědomostmi, pokud tyto osoby nebu-dou pod dohledem nebo pod vedením zodpovědné osoby.

CZ

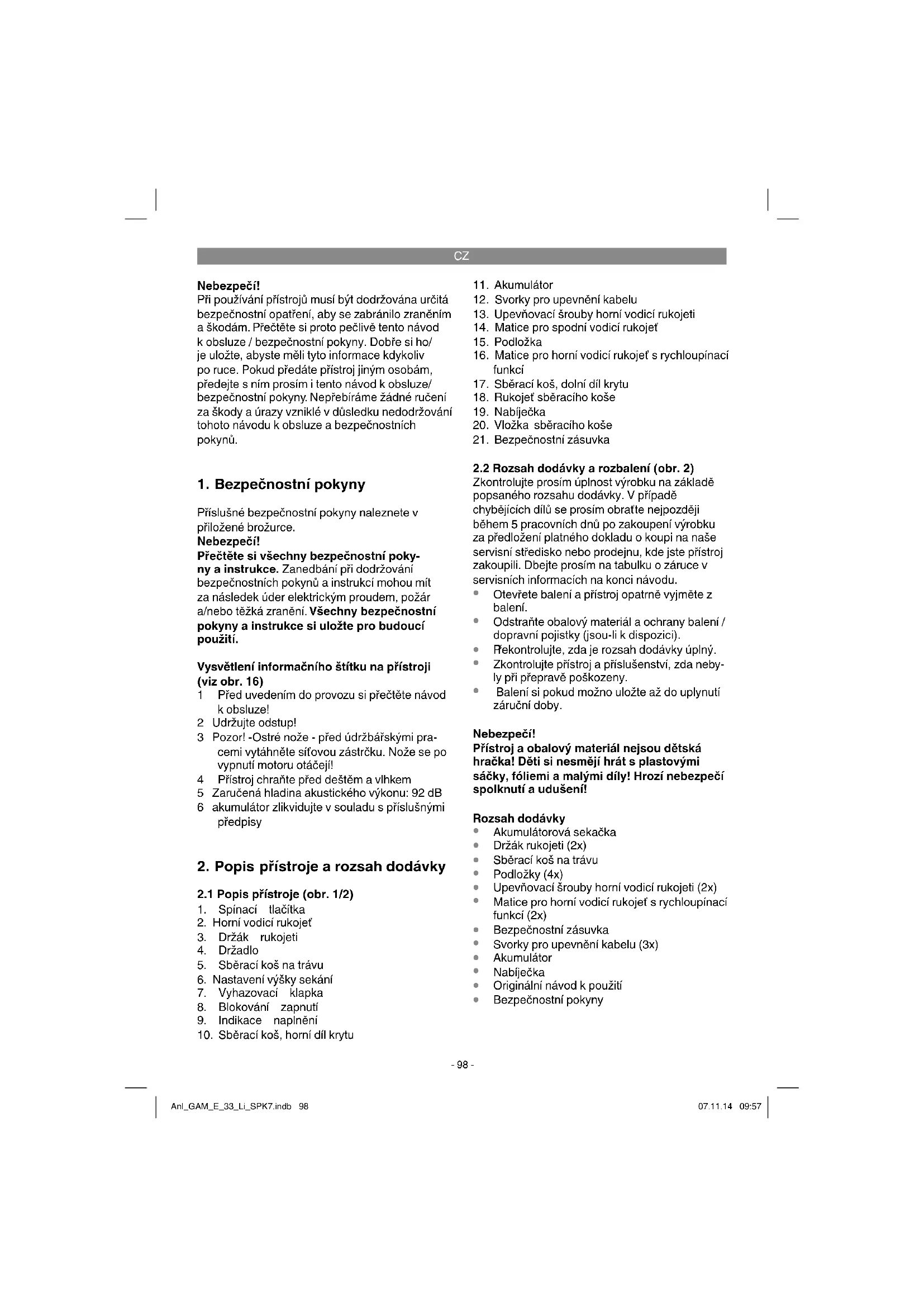

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Vysvětlení informačního štítku na přístroji (viz obr. 16)

1 Před uvedením do provozu si přečtěte návod k obsluze!
2 Udržujte odstup!
3 Pozor! -Ostré nože - před údržbářskými pracemi vytáhněte síťovou zástrčku. Nože se po vypnutí motoru otáčejí!
4 Přístroj chraňte před deštěm a vlhkem
5 Zaručená hladina akustického výkonu: 92 dB
6 akumulátor zlikvidujte v souladu s příslušnými předpisy

2. Popis přístroje a rozsah dodávky

1. Spínací tlačítka
2. Horní vodicí rukojeť
3. Držák rukojeti
4. Držadlo
5. Sběrací koš na trávu
6. Nastavení výšky sekání
7. Vyhazovací klapka
8. Blokování zapnutí
9. Indikace naplnění

10. Sběrací koš, horní díl krytu

11. Akumulátor

12. Svorky pro upevnění kabelu
13. Upevňovací šrouby horní vodicí rukojeti
14. Matice pro spodní vodicí rukojet
15. Podložka
16. Matice pro horní vodicí rukojeť s rychloupínací funkci
17. Sběrací koš, dolní díl krytu
18. Rukojeť sběracího koše
19. Nabíječka
20. Vložka sběracího koše
21. Bezpečnostní zásuvka

2.2 Rozsah dodávky a rozbalení (obr. 2)

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
  Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Rozsah dodávky

• Akumulátorová sekačka
• Držák rukojeti (2x)
• Sběrací koš na trávu
Podložky (4x)
• Upevňovací šrouby horní vodicí rukojeti (2x)
- Matice pro horní vodicí rukojeť s rychloupínací funkcí (2x)
- Bezpečnostní zásuvka
• Svorky pro upevnění kabelu (3x)
- Akumulátor
Nabíječka
• Originální návod k použití
- Bezpečnostní pokyny

CZ

3. Použití podle účelu určení

Sekačka je vhodná pro soukromé používání na zahradách u domů a chat.

Za sekačky pro soukromé zahrady u domů a chat jsou považovány ty, jejichž roční používání většinou nepřesahuje 50 hodin a které jsou používány především pro péči o trávníky nebo travnaté plochy, ne ovšem ve veřejných zařizeních, parcích, sportovištích, jako též v zemědělství a lesnictví.

Pozor! Z důvodů tělesného ohrožení uživatele nesmí být sekačka používána k vyžínání keřů, živých plotů a křoví, k střihání a drcení popínavých rostlin nebo střihání trávníku ozeleněných střech nebo balkonových truhlíků a k čištění (vysávání) chodníků a jako drtič na drcení odřezků stromů a živých plotů. Dále nesmí být sekačka používána jako motorová plečka a na zarovnávání půdních nerovností, jako např. krtin.

Z bezpečnostních důvodů nesmí být přístroj používán jako hnací agregát pro jiné nástroje a sady nástrojů všeho druhu, leda že by byly výrobcem vysloveně schváleny.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj použiván v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Otáčky motoru: 3250 min ^-1

Třída ochrany:......III

Hmotnost: 13 kg

Šířka záběru: 33 cm

Objem sběracího koše ....30 litr

Hladina akustického tlaku L_pA : 86 dB (A)

Nejistota K_pA : 3 dB(A)

Naměřená hladina

akustického výkonu L _WA : 89,9 dB (A)

Nejistota K_WA : 2,29 dB (A)

Zaručená hladina

Nastavení výšky sekání:.... 20–60 mm; 5stupňové

Krytí: IPX1

Li-Ion akumulátor

Napětí: 40 V d.c.

Kapacita: 2,6Ah

Počet článků: 10

nabíječka

Vstupní napětí: 195–250 V \~ 50-60 Hz

Výstupní napětí: 36-37 V d. c.

Výstupní proud: 0,8 A

Třída ochrany:....II /☐

Hluk a vibrace byly stanoveny podle norem EN ISO 3744:1995, ISO 11094: 1991 a EN ISO 20643:2008.

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
  • Nepřetěžujte přístroj.
  V prípadě potřeby nechte prístroj zkontrolovat.
  • Rístroj vypněte, pokud ho nepoužíváte.
• Nosterukavice.

CZ

Zbytková rizika

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.

Varování!

Tento přístroj produkuje během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby se zabránilo vážným nebo smrtelným poraněním, doporučujeme osobám s lékařskými implantáty konzultovat před používáním přístroje svého lékaře a výrobce lékařského implantátu.

5. Před uvedením do provozu

Sekačka je pri expedici částečně smontována. Vodicí rukojeť a sběrací koš se museji před použitím sekačky namontovat. Dodržujte návod k použití krok za krokem a pri montáži se orientujte podle obrázků.

Montáž vodicí rukojeti (obr. 3 až 6)

Vezměte dolní vodicí rukojeť (obr. 2 / pol. 3) a připevněte ji pomocí podložky a matice tak, jak je znázorněno na obr. 3. Na druhé straně postupujte analogicky.

Horní vodicí rukojeť (obr. 1 / pol. 2) se musí na- sunout na držák vodicí rukojeti (obr. 2 / pol. 3) a upevnit tak, jak je znázorněno na obrázku 5. Poté přípevněte držáky kabelu (obr. 2 / pol. 12) vedení motoru na vodicí rukojeti (obr. 6).

Montáž sběracího koše (viz obrázky 7 až 9b)

Nasad'te horní díl sběracího koše (obr. 2 / pol. 10) na dolní díl (obr. 7). Poté zatlačte držadlo sběracího koše (obr. 2 / pol. 18) do otvorů na sběracím koši (obr. 8). Zkontrolujte pevnost a správnou polohu rukojeti. Následně zatlačte vložku sběracího koše (obr. 2 /pol. 20) do sběracího koše tak, jak je znázorněno na obrázku 9a. Při zavěšení sběracího koše musí být motor vypnut a nůž se nesmí otáčet. Vyhazovací klapku (obr. 9b / pol. 7) nadzvedněte jednou rukou. Druhou rukou uchopte sběrací koš za rukojeť a

shora ho zavěste.

Indikace stavu naplnění sběracího zařízení

Sběrací zařízení je vybaveno indikací stavu naplnění (obr. 2 / pol. 9). Ta se otevře proudem vzduchu, který sekačka za provozu produkuje. Pokud klapka během sekání zaklapne, je sběrací zařízení plně a mělo by být vyprázdněno. Pro bezvadnou funkci indikace stavu naplnění musí být otvory pod klapkou vždy čisté a propustné.

Nastavení výšky sekání

Pozor!

Nastavení výšky sekání se smí provádět pouze při vypnutém motoru a vytažené bezpečnostní síťové zástrčce.

Než začnete se sekáním, zkontrolujte, zda nejsou řezné nástroje tupé a upevňovací prostředky poškozeny. Tupé a/nebo poškozené řezné nástroje vyměňte, aby nedošlo k nevyvážení. Při této kontrole vypněte motor a vytáhněte síťovou zástrčku.

Nastavení výšky sekání se musí provést následovně (viz obr. 10):

1. Páčku (A) zmáčkněte směrem ven.
2. Páčku (A) nastavte na požadovanou výšku sekání
3. Pustte páčku (A) a zkontrolujte její bezpečné upevnění v aretaci.

Odečtení výšky sekání

Výška sekání se nastavuje v 5 stupních od 20 do 60 mm a může být odečtena na stupnici (obr. 10/B).

Nabíjení akumulátoru (obr. 11)

Akumulátor, který je součástí dodávky, se smí nabíjet pouze v rovněž dodané nabíječce. Před prvním uvedením do provozu je nutné akumulátor nabít.

1. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku nabíječky se síťovým napětím, které je k dispozici. Zastrčte síťovou zástrčku nabíječky (19) do zásuvky. Červená LED (B) bliká.
2. Zastrčte akumulátor (11) do nabíječky (19) tak, aby slyšitelně „zacvakl“.
3. Je-li akumulátor zcela nabitý, začne trvale svítit zelená LED (C).
4. V bodu „Indikace nabíječky“ najdete tabulku s významy LED indikací na nabíječce.

CZ

Během nabíjení se může akumulátor trochu zahřívat. To je ovšem normální.

Po nabití je nutné akumulátor z nabíječky vyjmout. Stiskněte současně obě postranní tlačítka (D) a vytáhněte akumulátor z nabíječky.

Pokud není možné akumulátor nabít, zkontrolujte,

• zda je v zásuvce sítové napětí,
- zda se kontakty akumulátoru bez problémů dotýkají nabíjecích kontaktů.

Pokud stále není možné akumulátor nabít, prosíme vás, abyste

nabíječku
- aakumulátorovýčlánek poslali na adresu našeho zákaznického servisu.

V zájmu dlouhé životnosti akumulátoru byste měli vždy dbát na jeho včasné nabití. To je v každém případě třeba tehdy, když zjistíte, že výkon přístroje klesá. Akumulátorový článek nikdy kompletně nevybijejte. Toto vede k defektu akumulátoru!

Otevřete kryt akumulátoru na sekačce směrem nahoru. Zasuňte nabitý akumulátor do určeného prostoru tak, aby slyšitelně „zacvakl“. Kryt akumulátoru opět zavřete.

Otevřete kryt akumulátoru na sekačce směrem nahoru. Stiskněte současně obě postranní tlačitka a vytáhněte akumulátor ze sekačky. Kryt akumulátoru opět zavřete.

Indikace kapacity akumulátoru (obr. 15)

Stiskněte tlačítko (F). Indikace kapacity akumulátoru ukáže stav nabití pomocí 4 LED.

Všechny 4 LED svítí:

Sekačka je vybavena bezpečnostním spínačem, aby se zamezilo používání nepovolanými osobami. Bezprostředně před uvedením sekačky do provozu zasuňte bezpečnostní zástrčku (obr.13) a při každém přerušení nebo ukončení práce zástrčku opět vytáhněte.

Pozor!

Aby se zabránilo nechtěnému zapnutí, je sekačka vybavena blokováním zapnutí (obr. 4 / pol. 8), které musí být zmáčknuto, než mohou být aktivována spínací tlačitka (obr. 4 / pol. 1). Pokud jsou spínací tlačitka uvolněna, sekačka se vypne. Proved'te tento krok několikrát, abyste si byli jisti, že váš přístroj správně pracuje. Před začátkem opravárenských nebo údržbářských prací na přístroji se musíte přesvědčit, že se núž netočí a bezpečnostní zástrčka je vytažena.

Varování! Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a motor ještě běží. Rotující nůž může způsobit zranění.

Vždy pečlivě upevněte vyhazovací klapku resp. sběrací koš. Při odstraňování nejdříve vypnout motor.

Musí být vždy dodržována bezpečnostní vz-dálenost mezi krytem nože a uživatelem daná vodicimi rukojeťmi. Při sekání a změnách směru jízdy na stráních a svazích je nutno dávat obzvlášť pozor. Dbejte na bezpečný postoj, noste boty s neklouzavou, profi lovou podrážkou a dlouhé kalhoty.

Sekejte vždy příčně ke svahu. Na svazích se sklonem přes 15 stupňů se z bezpečnostních důvodů nesmí sekat.

Mimořádný pozor dávejte při jízdě zpět a při tažení sekačky. Nebezpečí klopýtnutí!

Pokyny ke správnému sekání

Při sekání doporučujeme postupovat „v přesahu“. Sekejte pouze s ostrými, bezvadnými noži, aby se stébla trávy netřepila a trávník nezežloutl. Pro dosažení čistého výsledku práce je třeba vodit sekačku pokud možno v rovných pásech. Přitom by se tyto pásy měly vždy o pár centimetrů překrývat, aby nezůstaly viditelné pruhy.

CZ

Jak často by se mělo kosit, závisí zásadně na rychlosti růstu trávy. V době hlavního růstu (květen–červen) dvakrát týdně, jinak jednou týdně. Výška sekání by měla ležet mezi 4–6cm a růst k dalšímu sekání by měl činit 4–5cm. Pokud byl trávník jednou o něco delší, neměli byste udělat chybu tím, že ho ihned posekáte na normalní výšku. To trávníku škodí. Nesekejte více než polovinu výšky trávy.

Spodní stranu tělesa sekačky udržujte čistou a bezpodmínečně odstraňujte nánosy trávy. Ná- nosy ztěžují startování a snižují kvalitu sekání a vyhazování trávy.

Na svazích je třeba sekat příčně ke svahu. Šikmým postavením směrem nahoru se dá zabrá-nit sklouznutí sekačky. Zvolte výšku sekání podle skutečné délky trávníku. Proved'te více záběrů tak, že budou odstraněny maximálně 4 cm trávy najednou.

Před prováděním jakýchkoliv kontrol nože vypněte motor. Pamatujte na to, že se nůž po vypnutí motoru ještě několik vteřin otáčil! Nikdy nezkoušejte nůž zastavit. Pravidelně kontrolujte, zda je nůž správně upevněn, v dobrém stavu a dobře nabroušen. V opačném případě ho nabruste nebo vyměňte. Pokud rotující nůž narazí na nějaký předmět, sekačku zastavte a vyčkejte, dokud se nůž úplně nezastavi. Poté zkontrolujte stav nože a držáku nože. Pokud jsou poškozeny, musí být vyměněny.

Položte používané napájecí vedení přístroje v podobě smyčky na zem před použitou zásuvku. Sekejte směrem pryč od zásuvky resp. od kabelu a dbejte na to, aby napájecí vedení přístroje vždy leželo na již posekané části trávníku, aby nebylo sekačkou přejeto.

Jakmile během sekání zůstávají na trávníku ležet zbytky trávy, musí se sběrací koš vyprázdnit. Pozor! Před sejmutím sběracího koše zastavte motor a vyčkejte zastavení řezného nástroje!

Pro sejmutí sběracího koše jednou rukou nadzvedněte vyhazovací klapku, druhou rukou vyjměte sběrací koš za nosnou rukojeť. Podle odpovídajících bezpečnostních předpisů zapadne vyhazovací klapka při vyvěšení sběracího koše a uzavře zadní vyhazovací otvor. Pokud při tom zůstanou v otvoru zachyceny zbytky trávy, je pro lehčí spuštění motoru vhodné popojet se

sekačkou zhruba o 1 m dozadu.

Zbytky posekaného materiálu v tělese sekačky a na pracovním nástroji neodstraňujte rukama nebo nohama, ale vhodnými pomůckami, např. kartáčem nebo koštátkem.

Aby bylo zaručeno správné sbírání trávy, musejí se vnitřek sběracího koše po použití vyčistit.

Sběrací koš zavěste pouze při vypnutém motoru a zastaveném sečném nástroji.

Vyhazovací klapku jednou rukou nadzvedněte, druhou rukou uchopte sběrací koš za rukojeť a shora ho zavěste.

7. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte bezpečnostní zástrčku (obr. 13).

7.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Sekačka se nesmí čistit pod tekoucí vodou, obzvláště ne za použití tlakové vody.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čistící prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
• Čistěte sekačku pokud možno kartáčem nebo hadrem.

7.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlikové kartáčky.

Nebezpečí! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.

CZ

7.3 Údržba

• Opotřebované nebo poškozené nože, držák nože a čep je třeba vyměnit v celé sadě autorizovaným odborníkem, aby bylo zachováno vyvážení.
• Zajistěte, aby všechny upevňovací prvky (šrouby, matice atd.) byly vždy pevně utaženy a abyste tak mohli se sekačkou bezpečně pracovat.
• Často kontrolujte součásti sloužící k zachytávání trávy, zda nevykazují známky opotřebení.
• Opotřebované nebo poškozené díly vyměňte.
• Z důvodu dlouhé životnosti by se měly všechny šroubované součástky, jako kola a osy, vyčistit a následně naolejovat.
• Pravidelná péče o sekačku zajistí nejen její dlouhou životnost a výkonnost, ale přispívá také k pečlivému a jednoduchému sekání vašeho trávníku.
• Součástka, která je nejvíce vystavena opotřebení, je nůž. Pravidelně kontrolujte stav nože a jeho upevnění. Pokud je nůž opotřebovaný, musí se ihned vyměnit nebo nabrousit. Pokud by se vyskytly nadměrné vibrace sekačky, znamená to, že nůž není správně vyvážen nebo byl deformován nárazy. V tomto připadě se nůž musí opravit nebo vyměnit.
• Uvnitř přístroje se nenalézají žádné další díly vyžadující údržbu.

7.4 Výměna nože

Z bezpečnostních důvodů doporučujeme, aby výměnu nože provedl autorizovaný odborník. Pozor! Noste pracovní rukavice! Používejte pouze originální nože, protože jinak není zaručena funkčnost a bezpečnost.

Při výměně nože postupujte následovně:

1. Povolte upevňovací šroub (viz obr. 14).
2. Vyjměte nůž a nahrad'te ho novým.
3. Při montáži nového nože dbejte na směr montáže nože. Křídla nože musejí vyčnívat do prostoru motoru (viz obr. 14). Upínací trny musejí souhlasit s otvory v noži.
4. Upevňovací šrouby nakonec opět utáhněte univerzálním klíčem. Utahovací moment by měl činit cca 25 Nm.

Na konci sezony proved'te všeobecnou kontrolu sekačky a odstraňte všechny nahromaděné nánosy. Před každým začátkem sezony bezpodmínečně překontrolujte stav nože. S opravami se obraťte na náš zákaznický servis.

Používejte pouze originální náhradní díly.

7.5 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na www.isc-gmbh.info

Náhradní nůž č. výr.: 90.600.48

8. Uložení a transport

Uložení

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální skladovací teplota se pohybuje mezi 5 a 30 °C. Elektrický přístroj uchovávejte v originálním balení.

Transport

• Před transportem přístroj vypněte a odpojte ho od elektrického napájení.
• Použijte ochranné transportní prvky, pokud jsou k dispozici.
• Chraňte přístroj před poškozeními a silnými vibracemi, které mohou nastat zejména při transportu ve vozidlech.
  Zajistěte přístroj proti sklouznutí a převrácení.

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovín. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

CZ

10. Indikace nabíječky

Stav indikace		Význam a opatření
Červená LED	Zelená LED
Zap vyp Provozní pohotovost		Nabiječka je připojena na síť a připravena k provozu, akumulátor není v nabiječce.
Bliká vyp Nabíjení		Nabiječka nabíjí akumulátor režimem normálního nabíjení.
vyp Zap Akumulátor je připraven k provozu.
Bliká vyp Nabíjení		Teplota akumulátoru neleží v ideálním rozsahu mezi -5 °C a 50 °C.Opatření:Jakmile je dosaženo povolené teploty, začne se akumulátor nabíjet.

CZ

11. Plán vyhledávání poruch

Chyba Možná	příčina Odstranění
Motor nenaskočia)Defektníkondenzátorb) Přípojky na motoru nebo kondenzátoru jsou uvolněnéc) Přístroj stojí ve vysoké trávěd) Tělo sekačky je ucpanée) Bezpečnostní zástrčka není za-sunutáf) Akumulátor není správně zasunutý	a) Nechte přístroj zkontrolovat zákaznickým servisem.b) Nechte přístroj zkontrolovat zákaznickým servisem.c) Nastartujte sekačku v nízké trávě nebo na již posekaných plochách; Eventuálně změňte výšku sekáníd) Tělo sekačky vyčistit, aby nůž volně běžele) Zasuňte bezpečnostní zástrčku (viz 6.)f) Vyjměte akumulátor a znovu ho zasuňte (viz 5.)
Klesá výkon motoru	a) Příliš vysoká nebo vlhká trávab) Těleso sekačky ucpanéc) Nože silně opotřeboványd) Kapacita akumulátoru klesá	a) Upravte výšku sekání, změňte nastavení elektronikyb) Vyčistěte tělo sekačkyc) Vyměňte nožed) Zkontrolujte kapacitu akumulátorů a případně je nabijte (viz 5.)
Nečisté sekání a) Nože opotřeboványb) Chybná výška sekání	a) Vyměňte nůž nebo ho nabrusteb) Upravte výšku sekání

Pokyn! Motor je kvůli své ochraně vybaven tepelným spínačem, který při přetížení vypne a po krátké přestávce na ochlazení se opět automaticky zapne!

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.

Technickézměny vyhrazeny

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychle opotřebitelné díly*	Uhlíkové kartáčky, Akumulátor
Spotřební materiál/spotřební díly*	Nůž
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
   Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vyloučeny:
4. Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
5. Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
6. Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
7. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavku poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využi místního servisu.
8. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržite obratem zpátky opravený nebo nový přístroj.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

SK

Obsah

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

1. Bezpečnostné pokyny

2.2 Objem dodávky a vybalenie (obr. 2)

Nabíjačka
• Originálny návod na obsluhu
- Bezpečnostné pokyny

Hladina akustického tlaku L_pA : 86 dB(A)

Faktor neistoty K_pA : 3 dB (A)

Nameraná hladina

akustického výkonu L _WA :......89,9dB(A)

Faktor neistoty K_WA : 2,29 dB(A)

Garantovaná hladina

akustického výkonu L _WA : 92 dB (A)

Vibrácia na držadle a: ....≤ 2,5 m/s²

Faktor neistoty K: 1,5 m/s²

Nastavenie výšky rezu: .....20-60 mm; 5-stupňové

Druh ochrany: IPX1

Montáž posuvného držadla (obr. 3 až 6)

Vezmite jedno dolné posuvné držadlo (obr. 2/pol. 3) a upevnite ho s podložkou a maticou tak, ako to je znázornené na obr. 3. Na druhej strane postupujte analogicky.

Odčítanie výšky rezu

Ak by nebolo možné nabitie akumulátora, skontrolujte prosím,

• či je v zásuvke prítomné sietové napätie
- či je kontakt na nabíjacích kontaktoch v bezchybnom stave.

Kosačka je vybavená bezpečnostným spínaním, aby sa zabránilo neoprávnenému používaniu. Bezprostredne pred uvedením kosačky do prevádzky vložit bezpečnostný konektor (obr. 13)a pri každom prerušení alebo ukončení práce znovu bezpečnostný konektor odstránit.

Pozor!

so sklonom je potrebná zvýšená opatrnost. Dbajte na bezpečný postoj, používajte obuv z protišmykovými, profi lovanými podrážkami a dlhé nohavice.

Pri pohybe spät a pri tahaní kosačky smerom vzad je potrebná zvýšená opatrnost. Nebezpečenstvo zakopnutia!

Na svahoch sa musia dráhy kosenia viest' priečne voči svahu. Zošmyknutiu sa kosačky je možné predíst šikmým postavením smerom nahor.

Vyhadzovaciu klapku dvihnite jednou rukou a druhou rukou držte zachytávací kôš za rukováť a zaveste ho pohybom zhora nadol.

SK

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Vážená zákazníčka, vážený zákazník,
