HASZNÁLATI ÚTMUTATÓ GAM-E33Li Gardol

Akumulátorová sekačka

Akumulátorová kosačka

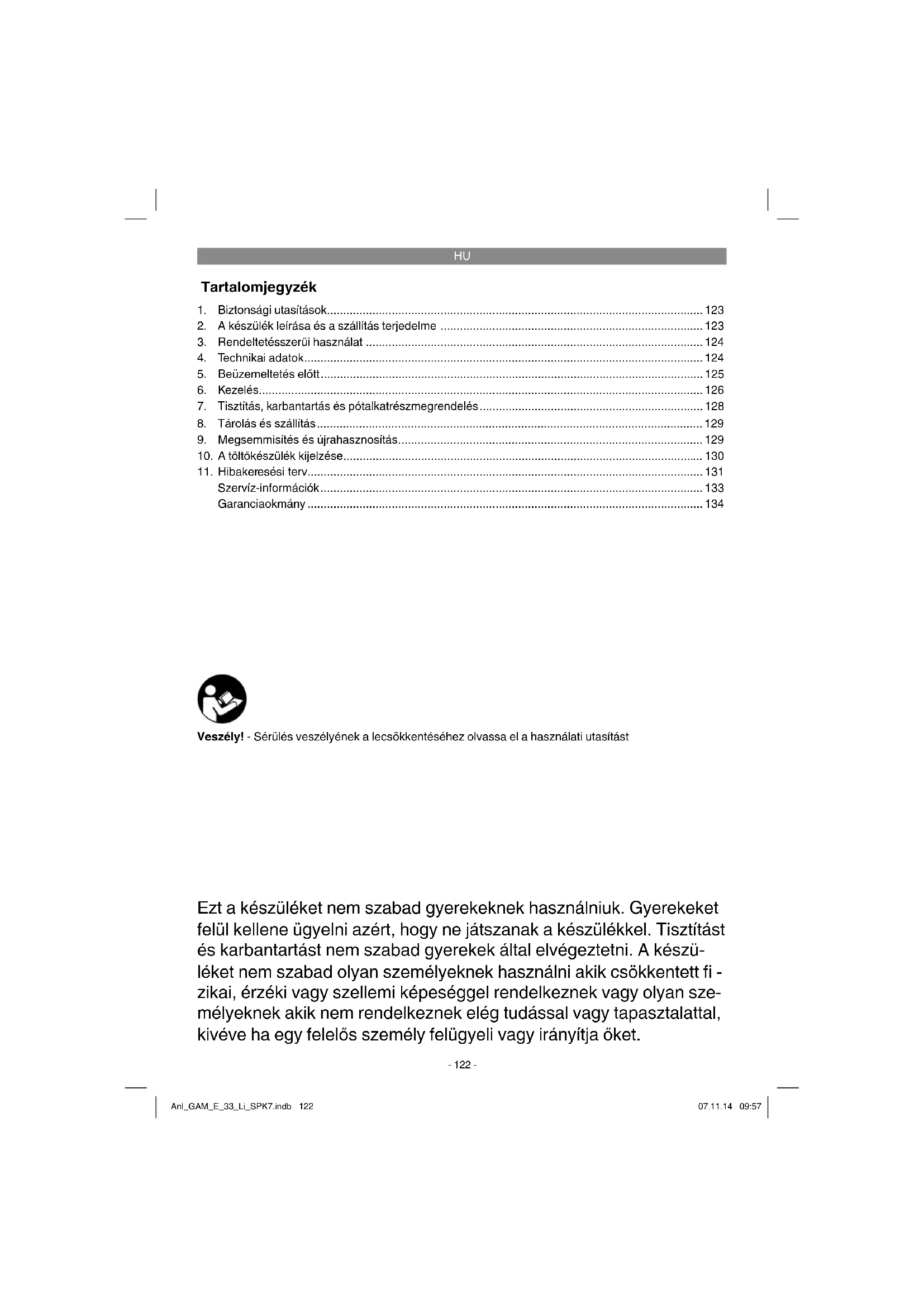

• Tartalomjegyzék Ezt a készüléket nem szabad gyerekeknek használniuk. Gyerekeket felül kellene ügyelni azért, hogy ne játszanak a készülékkel. Tisztítást és karbantartást nem szabad gyerekek által elvégeztetni. A készü- léket nem szabad olyan személyeknek használni akik csökkentett fi - zikai, érzéki vagy szellemi képeséggel rendelkeznek vagy olyan sze- mélyeknek akik nem rendelkeznek elég tudással vagy tapasztalattal, kivéve ha egy felelős személy felügyeli vagy irányítja őket. 1. Biztonsági utasítások p. 123
• 2. A készülék leírása és a szállítás terjedelme p. 123
• 3. Rendeltetésszerűi használat p. 124
• 4. Technikai adatok p. 124
• 5. Beüzemeltetés előtt p. 125
• 6. Kezelés p. 126
• 7. Tisztítás, karbantartás és pótalkatrészmegrendelés p. 128
• 8. Tárolás és szállítás p. 129
• 9. Megsemmisítés és újrahasznosítás p. 129
• 10. A töltőkészülék kijelzése p. 130
• 11. Hibakeresési terv p. 131
• Szervíz-információk p. 133
• Garanciaokmány Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Anl_GAM_E_33_Li_SPK7.indb 122Anl_GAM_E_33_Li_SPK7.indb 122 07.11.14 09:5707.11.14 09:57HU p. 134

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. A készüléken található tájékoztató tábla mag- yarázata (16-ös kép)

1. „Figyelmeztetés – Sérülések veszélyének

a lecsökkentéséhez olvassa el a használati utasítást”

2. Távolságot tartani!

3. Vigyázat! – Éles vágókések – gondozási

munkák előtt kihúzni a biztonsági csatlakozót. A motor kikapcsolása után a vágókések to- vább forognak!

4. Óvnia a készüléket eső és nedvesség elöl

5. Garantált hangtelyesítményszint: 92 dB

6. Az akkut szakszerűen megsemmisíteni.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1/2)

1. Kapcsoló taszterek

6. Vágásmagasság elállítás

7. Kidobáló csapóajtó

8. Bekapcsolás elleni zár

9. Töltésállás kijelzés

10. Felfogó kosár, felülső gépházrész

12. Kábelrögzítő kapcsok

13. Rögzítőcsavarok a felülső tolófülhöz

14. Anyák az alulsó tolófülhöz

16. Anya a felülső gyorsszorító funkciós tolófül-

17. Felfogó kosár, alulsó gépházrész

18. Felfogó kosárfogantyú

20. Felfogó kosár betevő

21. Biztonsági csatlakozó

2.2 A szállítás terjedelme és kicsomagolás

(2-es kép) Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- Anl_GAM_E_33_Li_SPK7.indb 123Anl_GAM_E_33_Li_SPK7.indb 123 07.11.14 09:5707.11.14 09:57HU

kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye! A szállítás terjedelme

Rögzítőcsavarok a felülső tolófülhöz (2x)

Anya a felülső gyorsszorító funkciós tolófül- höz (2x)

Biztonsági csatlakozó

Kábelrögzítő kapcsok (3x)

Eredeti üzemeltetési útmutató

Biztonsági utasítások

3. Rendeltetésszerűi használat

A fűnyírógép, házi- és hobbykerti privát használa- tra alkalmas. Olyan kerti fűnyírógépeket tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg az 50 órát és elsősorban a fű- és pázsitfelületek ápolására van- nak használva, nem pedig a nyilvános parkosított területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban. Figyelem! A kezelö testi veszélyeztetése miatt nem szabad a fűnyírógépet bokrok, sövények és bozótok trimmelésére, valamint a tetői be- ültetéseken vagy a balkoni virágládákban levő kúszónövények és fűvek vágására és aprítására valamint a járdák tisztítására (leszívás) úgymint rotációs szárzúzóként az ágak és a sövényda- rabok eldarabolásánál. Továbbá nem szabad a fűnyírógépet motorkapaként használni és nem szabad használni a talajemelkedés elegyengeté- séhez, mint például vakondtúrás. Biztonsági okokból nem szabad a fűnyírógépet más munkaszerszámok és bármilyen fajta egyé- bb szerszámkészletek meghajtó aggregátuma ként használni, kivéve ha ezek a gyártó által kife- jezetten engedélyezve vannak. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

Érintésvédelmi osztály: ......................................III Súly: ............................................................. 13 kg Vágásszélesség: ......................................... 33 cm Fűfelfogó kosár ürtartalom: ........................30 liter Hangnyomásszint L

: .................................. 3 dB(A) Mért hangteljesítményszint L

: ............................ 2,29 dB(A) Garantált hangtelyesítményszint L

: ..... 92 dB(A) Vibráció a nyélen a

Vágásmagasság elállítás: .......................... 20-60 mm; 5-fokozatban Védelmi osztály: ............................................IPX1 Li-Ion akku Feszültség: .............................................40 V d.c. Kapacitás: .................................................2,6 Ah A cellák száma: ............................................... 10 Töltőkészülék Bemeneti feszültség: .........195-250 V ~ 50/60 Hz Kimeneteli feszültség: ......................36-37 V d. c. Kimeneti áram: ............................................0,8 A Érintésvédelmi osztály: ................................ II/

A zaj és a vibrálási értékek az EN ISO 3744:1995, ISO 11094: 1991 és az EN ISO 20643: 2008 nor- máknak megfelelően lettek mérve. Anl_GAM_E_33_Li_SPK7.indb 124Anl_GAM_E_33_Li_SPK7.indb 124 07.11.14 09:5707.11.14 09:57HU

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Hordjon kesztyűket. Fennmaradt rizikók Akkor is ha előírás szerint kezeli ezt az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézé- sével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Halláskárosodás, ha nem visel megfelelő

hallásvédőt. Figyelmeztetés! Ez a készülék az üzeme ideje alatt elekt- romágneses teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktív és a passzív orvosi implantátumokat. A ko- moly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvo- sukat vagy az orvosi implantátum gyártóját.

5. Beüzemeltetés előtt

A fűnyírógép leszálításkor részben össze van szerelve. A tolófülnek és a felfogó kosárnak már a fűnyírógép használata előtt fel kell szerelve lennie. Kövesse lépésről lépésre a használati utasítást és tájékozódjon az összeszerelésnél a képeken. A tolófül felszerelése (képek 3-tól - 6-ig) Vegye az egyik alulsó tolófület (2-es kép/poz.3) és rögzítse oda a 3-as képen mutatottak szerint az alátétkoronggal és az anyával. A másik oldalon analóg eljárni. A felülső tolófült (1-es kép/poz. 2) fel kell tolni a tolófül tartóra (2-es kép/poz. 3) és az 5-ös képen mutatottak szerint odaerősíteni. Ezután még oda kell rögzíteni a tolófülön a motorvezetéket (6-os kép) a kábeltartókkal (2-es kép/poz. 12). . A felfogó kosár felszerelése (lásd a 7-től – 9b- ig levő képeket) Dugja össze a felülső felfogó kosárgépházrészt (2-es kép/poz. 10) az alulsó gépházrésszel (7-es kép). Következőnek nyomja a felfogó kosárfo- gantyút (2-es kép/poz. 18) a felfogó kosáron levő nyílásokba (8-as kép). Ellenőrizze le a fogantyú feszes és helyes ülését. Azután a 9a képen muta- tottak szerint benyomni a felfogó kosár betevőt (2- es kép/poz. 20) a felfogó kosárba. A felfogó kosár beakasztásához le kell kapcsolni a motort és a vágókésnek nem szabad forognia. A kidobáló csapóajtót (kép 9b/poz. 7) az egyik kézzel mege- melni. A másik kézzel a felfogó kosarat a fogan- tyúnál fogva tartani és felülről beakasztani. Töltésállás kijelző felfogó berendezés A felfogó berendezés egy töltésállás kijelzővel (2- es ábra/poz. 9) rendelkezik. Ez a fűnyírógép üze- me alatt létrehozott légáram által nyillik ki. Ha a fűnyírás ideje alatt becsapódik a csapóajtó, akkor tele van a felfogó berendezés és ki kellene üríteni. A töltésállásjelző kifogástalan működéséhez a csapóajtó alatti lyukaknak mindig tisztáknak és áteresztőknek kell lenniük. A vágási magasság elállítása Figyelem! A vágási magasságot csak kikapcsolt készülék és kihúzott biztonsági csatlakozó mellett szabad elvégezni. Mielőtt elkezdené nyírni a fűvet, ellenőrizze le, hogy nem-e tompa a vágószerszám és hogy a rögzítő eszközök nem e sérültek. Cserélje ki a tompa és / vagy sérült vágószerszámokat, azért hogy ne hozzon egy kiegyensúlyozatlanságot létre. Ennél a vizsgálatnál leállítani a motort és kihúzni a biztonsági csatlakozót. A vágási magasság elállítását a következő kép- pen kell elvégezni (lásd a 10-es képet):

1. Kifelé nyomni a kart (A).

2. A kívánt vágási magasságra állítani a kart (A).

3. Elengedni a kart (A) és leellenőrizni biztos

ülését az arretálásban. A vágási magasság leolvasása A vágási magasság 20-töl -60 mm-ig 5 fokozat- ban állítható be és le lehet olvasni a skálán (10-es kép/B). Az akku feltöltése (11-as ábra) A vele szállított akku-csomagot csak a vele szállított töltőkészülékkel szabad tölteni. Az első Anl_GAM_E_33_Li_SPK7.indb 125Anl_GAM_E_33_Li_SPK7.indb 125 07.11.14 09:5707.11.14 09:57HU

üzembehelyezés előtt fel kell tölteni az akku- csomagot.

1. Hasonlítsa össze, hogy a töltőkészülék típus-

tábláján megadott hálózati feszültség, mege- gyezik-e a fennálló hálózati feszültséggel. Du- gja a töltőkészülék (19) hálózati csatlakozóját a dugaszoló aljzatba. Világít a piros LED (B).

2. Tolja addig az akku-csomagot (11) az

akkumulátortöltő készülékre (19) amig hall- hatóan be nem reteszel.

3. Ha teljesen fel van töltve az akku-csomag,

akkor világít állandóan a zöld LED (C).

4. „A töltőkészülék kijelzése” alatti pontban egy

táblázat található a töltőkészüléken levő LED jelzések jelentéseivel. A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális. Az akku-csomag feltöltése után azt el kell távolíta- ni a töltő készülékből. Ehhez egyidejüleg mind a két oldali reteszelőtasztert (D) nyomni és kihúzni az akku-csomagot a töltőkészülékből. Ha az akku-csomag töltése nem lenne lehetsé- ges, akkor kérjük vizsgálja meg,

hogy a hálózati aljzatban van e hálózati fes- zültség

hogy a töltőkontaktusokon kifogástalan e a kontaktus. Ha az akku-csomag töltése még mindig nem le- hetséges, akkor kérjük,

és az akku-csomagot a vevőszolgálatunkhoz beküldeni. Az akku-csomag hosszú élettartamának az ér- dekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku- csomag defektusához vezet! Az akku-csomag felszerelés (12a/12b-es ábra) Hajtsa fel a fűnyírógépen az akku fedelét. Tolja be a feltöltött akku-csomagot addig a befogadóba amig hallhatóan be nem reteszel. Zárja le az akku fedelét. Az akku-csomag kivétele (12c-es ábra) Hajtsa fel a fűnyírógépen az akku fedelét. Ehhez egyidejüleg nyomni mind a két oldali reteszelőtasztert és kihúzni az akku-csomagot a fűnyírógépből. Zárja le az akku fedelét. Akku-kapacitás jelző (15-es ábra) Nyomja meg a tasztert (F). Az akku- kapacitásjelző a 4 LED által szignalizálja az akku- csomag töltési állapotát. Mind a 4 LED világít: Fel van töltve az akku-csomag. 3 LED világít: Az akku-csomag elegendő fennmaradt töltéssel rendelkezik. (≥ 50%) 2 LED világít: Fejezze be a munkáját és töltse fel az akkut. (≥ 25%) 1 LED világít: Üres az akku, töltse fel az akkut. (≤ 25%)

Vigyázat! A fűnyírógép egy biztonsági kapcsolóval van felszerelve, azért hogy megakadályoza a jogosul- atlan használatot. Közvetlenül a fűnyírógépnek az üzembevétele előtt betenni a biztonsági csat- lakozót (13-es ábra) és minden megszakításnál vagy a munka befejezésénél ismét eltávolítani a biztonsági csatlakozót. Figyelem! Ahhoz hogy elkerülje az akaratlan bekapcsolást, a fűnyírógép egy bekapcsolás elleni zárral van felszerelve (4-es kép/poz. 8), amelyet le kell nyomni, mielőtt a kapcsolótasztereket (4-es kép/ poz. 1) aktiválni lehetne. Ha elengedi a kapcsoló- tasztereket, akkor ki lesz kapcsolva a fűnyírógép. Végezze el egy párszor ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mielőtt javításokat vagy karbantartási Anl_GAM_E_33_Li_SPK7.indb 126Anl_GAM_E_33_Li_SPK7.indb 126 07.11.14 09:5707.11.14 09:57HU

munkálatokat végezne el a készüléken, meg kell bizonyosodnia arról, hogy a kés nem forog és hogy ki van húzva a biztonsági csatlakozó. Figyelmeztetés! Ha kiüríti a felfogó beren- dezést és még fut a gép, akkor ne nyissa ki sohasem a kidobáló csapóajtót. A forgó kés sérülésekhez vezethet. A kidobáló csapóajtót és a fűfelfogó zsákot min- dig gondosan felerősíteni. Mielőtt eltávolítaná kikapcsolni a motort. Állandóan be kell tartani a késgépház és a kezelő között a vezetőnyelek által megadott biztonsági távolságot. Különös óvatosság ajánlatos a cser- jéknéli valamint lejtőknéli fűvágásnál és a mene- tirány változtatásnál. Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú lábbelit és hosszú nadrágot. A lejtőhöz mindig keresztbe vágni a fűvet. 15 fokú dőlésen felüli lejtőknél biztonsági okokból nem szabad a fűnyírógéppel vágni a fűvet. Legyen különösen óvatos a hátrafelé való mozgásnál és a fűnyírógép húzásánál. Megbotlás veszélye! Utasítások a helyes fűnyráshoz A fűnyírásnál egy átfedő munkamódszer ajánla- tos. Csak éles, kifogástalan késekkel vágni, azért hogy ne rojtosodjon ki a fűszár és ne sárguljon meg a pázsit. Egy tiszta vágáskép elérése érdekében a fűnyírógépet lehetőleg egyenes pályákon vezet- ni. Ennél ezeknek a pályáknak mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok állva. Hogy milyen sűrűn kell nyírni a füvet, az alapjában véve a fű növési sebbeségétől függ. A fő növési időszakban (május-június) kétszer hetente, külön- ben egyszer hetente. A vágási magasságnak 4 – 6 cm között kell lennie és a növésnek 4 – 5 cm között a következő vágásig. Ha egyszer hosszab- bra nőtt volna, akkor utánna ne tegye azt a hibát, hogy azonnal visszavágja a normális magasság- ra. Ez káros a fűre. Ne vágja akkor sohasem a fű magasságnak több mint a felét vissza. Tartsa a fűnyírógépház alsó oldalát mindig tisz- tán és távolítsa okvetlenül el a fűlerakodásokat. Lerakódások megnehezítik az indítási folyamatot, befolyások a vágási minőséget és a fűkidobálást. Lejtőknél a vágási pályát a lejtőhöz keresztbe kell fektetni. A fűnyírógépnek a lecsúszását fel- felé levő ferdeállítással lehet megakadályozni. A meglevő fűhosszúság szerint választani ki a vágási magasságot. Végezzen több átmenetet el, úgyhogy egyszerre maximálisan 4 cm fűvet vágjon le. Mielőtt bármilyen ellenőrzést végezne el a ké- sen, leállítani a motort. Gondoljon arra, hogy a kés a motor kikapcsolása után még egy pár másodpercig utánforog. Ne próbálja meg soha- sem megállítani a kést. Ellenőrizze rendszeresen le, hogy a kés helyesen van e felerősítve, hogy jó állapotban van és jól meg van köszörülve. Ellenkező esetben, megköszörülni vagy kicse- rélni. Ha a mozgásban levő kés rácsapódik egy tárgyra, akkor kapcsolja ki a fűnyírógépet és várja meg amig a kés teljesen le nem állt. Ellenőrizze azután le a kés és a késtartó állapotát. Ha ezek meg lennének sérülve akkor ki kell őket cserélni. A felfogó kosarat azonnal ki kell üríteni miután a fűnyírás közben fűmaradékok maradnak fekve. Fi- gyelem! A felfogó kosár levétele előtt kikapcsolni a motort és megvárni a vágószerszám nyugalmi állapotát. A felfogó kosár levételéhez az egyik kézzel me- gemelni a kidobáló csapóajtót, a másik kézzel a felfogó kosarat a hordozó fogantyúnál fogva kivenni. A biztonsági előírásnak megfelelően a felfogó kosár kiakasztása után becsapódik a kidobáló csapóajtó és bezárja a hátulsó kidobáló nyíllást. Ha ennél fűmaradékok maradnak lógva a nyíllásban, akkor a motor könnyebb indításáh- oz célszerű, a fűnyírógépet körülbelül 1 m-re hátrahúzni. Ne távolítsa el kézzel vagy lábbal a fűnyírógépházban és a dolgozószerszámon levő vágási javmaradékokat, hanem használjon megfelelő segédeszközöket, mint például keféket vagy kézi seprűket. A jó összegyűjtés garantálásához a használat után belülről meg kell tisztítani a felfogó kosarat. Anl_GAM_E_33_Li_SPK7.indb 127Anl_GAM_E_33_Li_SPK7.indb 127 07.11.14 09:5707.11.14 09:57HU

A felfogó kosarat csak kikapcsolt motornál és nyugalmi állapotban levő vágószerszámoknál beakasztani. Az egyik kézzel megemelni a kidobáló csapóajtót és a másik kézzel a fogantyúnál fogva tartani a felfogó kosarat és felülről beakasztani.

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Minden tisztítási munkálatok előtt kihúzni a biz- tonsági csatlakozót (13-es ábra).

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

A fűnyírógépet nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe.

Ha lehetséges, akkor a fűnyírógépet egy ke- fével vagy egy ronggyal tisztítani meg.

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember ál- tal. Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

Az elkopott vagy sérült késeket, késhordókat és csapszegeket készletenként kell egy fel- jogosított szakember által kicseréltetni, azért hogy megtartsa a kiegyensúlyozottságot.

Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biz- tosan tudjon dolgozni a fűnyírógéppel.

Ellenőrizze sűrűbben le a fűfelfogóberendezést elkopás jeleire.

Elkopott vagy károsult részeket kicserélni.

Egy hosszú élettartam érdekébe minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna megolajozni.

A fűnyírógép rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképes- séget biztosít, hanem a pázsitjának a gondos és egyszerű fűnyírásához is hozzájárul.

A kopásnak legjobban kitett alkatrész a kés. Ellenőrizze rendszeresen le a kés állapotát valamint a felerősítését. Ha elkopott a kés, akkor azonnal ki kell cserélni vagy meg kell köszörülni. Ha a fűnyírógép túlságos vibrálá- sa lép fel, akkor ez annyit jelent, hogy a kés nincs helyesen kiegyensúlyozva vagy hogy ütések által deformálódott. Ebben az esetben meg kell javítani vagy ki kell cserélni.

A készülék belsejében nem található további karbantartandó rész.

7.4 A kés kicserélése

Biztonsági okokból azt ajáljuk, hogy a kés kicse- rélését egy autorizált szakember által végeztesse el. Vigyázat! Hordjon munka - kesztyűket! Csak originális késeket használni, mert különben bizo- nyos körülmények között nincsennek garantálva a funkciók és a biztonság. A kés kicseréléséhez a következő képpen járjon el:

1. Eressze meg a rögzítőcsavart (lásd a 14-es

2. Vegye le a kést és cserélje ki egy újért.

3. Az új kés beszerelésénél kérjük ügyeljen a

kés beszerelési irányára. A kések szélszárny- ainak a motorházba befelé kell nyúlniuk (lásd a 14-es ábrát). A befogadó kupoláknak meg kell egyezniük a késben található stancolato- knak.

4. Ezután húzza az univerzális kulccsal ismét

feszesre a rögzítőcsavart. A szorítási nyoma- téknak cca. 25 Nm-nek kellene lennie. A szezon végén végezzen el a fűnyírógépen egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a kés állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhöz. Csak originális pótalkatrészeket használni Anl_GAM_E_33_Li_SPK7.indb 128Anl_GAM_E_33_Li_SPK7.indb 128 07.11.14 09:5707.11.14 09:57HU

7.5 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak. Pótkés cikk-szám: 90.600.48

8. Tárolás és szállítás

Tárolás A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban őrizni meg. Szállítás

Mielőtt szállítaná a készüléket, kapcsolja azt ki és válassza le az áramellátásról.

Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket.

Védje a készüléket károk és erős rezgések elöl, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.

Biztosítsa a készüléket elcsúszás és eldőlés ellen.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál. Anl_GAM_E_33_Li_SPK7.indb 129Anl_GAM_E_33_Li_SPK7.indb 129 07.11.14 09:5707.11.14 09:57HU

10. A töltőkészülék kijelzése

Kijelzésstátusz Jelentés és teendők Piros LED Zöld LED Be Ki Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben. Pislog Ki Tölteni A töltőkészülék a normális üzemben tölti az akkut. Ki Be Üzemkész az akku. Pislog Ki Tölteni Az akku hőmérséklete nincs a -5 °C és 50 °C ideális terjedelmen be- lül. Teendő: Az akku töltődni fog, miután elérte az enegedélyezett hőmérséklet. Anl_GAM_E_33_Li_SPK7.indb 130Anl_GAM_E_33_Li_SPK7.indb 130 07.11.14 09:5707.11.14 09:57HU

11. Hibakeresési terv

Hiba Lehetséges okok elhárításuk Nem indul a motor a) Defektes a kondenzátor b) Kioldódott a csatlakozás a motoron vagy a kondenzátoron c) Magas fűben áll a készülék d) El van dugulva a fűnyírógépház e) Nincs bedugva a biztonsági kap- csoló f) Nincs helyesen bedugva az akku a) Leellenőriztetni a vevőszolgálati műhely által b) Leellenőriztetni a vevőszolgálati műhely által c) Alacsony fűben vagy a már lenyírt felüleleten indítani; esetleg megvál- toztatni a vágási magsságot d) Megtisztítani a gépházat, azért hogy a kés szabadon fusson e) Bedugni a biztonsági kapcsolót (lásd az 6.-ot) f) Eltávolítani az akkut és újból bedug- ni (lásd az 5.-ot) Alábbhagy a motor- teljesítmény a) túl magas vagy túl nyirkos a fű b) Eldugulva a fűnyírógépház c) Túl erőssen el vannak kopva a kések d) Alábbhagy az akkukapacitás a) Korrigálni a vágásmagasságot, megváltoztatni az elektronikabeállí- tást b) Megtisztítani a gépházat c) Kicserélni a kést d) Leellenőrizni az akkukapacitást és adott esetben feltölteni az akkut (lásd az 5.-ot) Nem tiszta a vágás a) Elkopva a kés b) Rossz a vágásmagasság a) Kicserélni a kést vagy utánkös- zörülni b) Korrigálni a vágásmagasságot Utasítás! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túl- terhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol! Anl_GAM_E_33_Li_SPK7.indb 131Anl_GAM_E_33_Li_SPK7.indb 131 07.11.14 09:5707.11.14 09:57HU

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_GAM_E_33_Li_SPK7.indb 132Anl_GAM_E_33_Li_SPK7.indb 132 07.11.14 09:5707.11.14 09:57HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Szénkefék, Akku Fogyóeszköz/ fogyórészek* Kés Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GAM_E_33_Li_SPK7.indb 133Anl_GAM_E_33_Li_SPK7.indb 133 07.11.14 09:5707.11.14 09:57HU

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyá- ban megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készü- léket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek rendezik a kiegészítő garanciateljesítményeket. A jogi szavatossági igény-

ei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan olyan hibákra terjed ki a készüléken, amelyek bebizo-

nyíthatóan egy anyag- vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal vis- szakap egy megjavított vagy egy új készüléket. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_GAM_E_33_Li_SPK7.indb 134Anl_GAM_E_33_Li_SPK7.indb 134 07.11.14 09:5707.11.14 09:57SI
