Tuotetyyppi	Akkukäyttöinen ruohonleikkuri
Merkki	Gardol
Malli	GAM-E33Li
Leikkuuleveys	33 cm
Keräyssäiliön tilavuus	30 litraa
Leikkuukorkeudensäädin	20–60 mm, 5 tasoa
Moottorin kierrosnopeus	3250 rpm
Paino	13 kg
Akun nimellisjännite	40 V DC
Akun kapasiteetti	2,6 Ah
Akun tyyppi	Litiumioni, 10 kennoa
Lataajan tulojännite	195-250 V ~ 50/60 Hz
Lataajan lähtöjännite	36-37 V DC
Lataajan lähtövirta	0,8 A
Äänenpainetaso (LpA)	86 dB(A)
Taattu äänentehotaso (LWA)	92 dB(A)
Tärinä ohjaustangossa	≤ 2,5 m/s²
Täyttötason ilmaisin	Kyllä (ilmaisinläppä)
Turvalaitteet	Käynnistyslukitus, kosketinpistoke, leikkuuterän pyöriminen pysäytyksen jälkeen
Käyttötarkoitus	Koti- ja harrastepuutarhat, max 50 h/vuosi
Takuu	60 kuukautta (5 vuotta)
Puhdistus ja huolto	Älä pese juoksevalla vedellä; käytä kosteaa liinaa ja saippuaa

Usein kysytyt kysymykset - GAM-E33Li Gardol

Miten leikkuukorkeutta säädetään?

Säätö tehdään moottori sammutettuna ja turvapistoke irrotettuna. Paina vipu ulospäin (A), aseta se haluttuun korkeuteen (20–60 mm, 5 tasoa), ja vapauta lukitaksesi. Katso käyttöohjeen kuvaa 10.

Miten akku ladataan?

Käytä vain mukana toimitettua laturia. Kytke laturi 195-250 V pistorasiaan, työnnä akku laturiin, kunnes se napsahtaa. Punainen merkkivalo vilkkuu latauksen aikana, vihreä valo syttyy, kun akku on täysin ladattu. Lataus kestää muutaman tunnin.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että kosketinpistoke on kytketty (kuva 13) ja että akku on kunnolla paikallaan ja ladattu. Jos ruoho on liian korkeaa, siirry jo leikatulle alueelle tai pienennä leikkuukorkeutta. Puhdista kotelo, jos se on tukossa. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Miten terä vaihdetaan?

Pysäytä moottori ja irrota turvapistoke. Käytä käsineitä. Irrota kiinnitysruuvi (kuva 14), poista vanha terä ja asenna uusi terä oikeaan suuntaan (siivet koteloa kohti). Kiristä ruuvi noin 25 Nm:n momenttiin. Käytä alkuperäistä terää (viite 90.600.48).

Mikä on keräyssäiliön tilavuus?

Keräyssäiliön tilavuus on 30 litraa. Siinä on täyttötason ilmaisin: jos läppä sulkeutuu leikkuun aikana, säiliö on täynnä ja se on tyhjennettävä.

Minkä tyyppistä akkua tämä leikkuri käyttää?

Akku on litiumioni, 40 V DC, 2,6 Ah, 10 kennot. Se on irrotettava ja ladataan mukana tulevalla laturilla.

Miten leikkuri puhdistetaan?

Irrota aina turvapistoke ennen puhdistusta. Älä koskaan käytä juoksevaa vettä tai painepesuria. Puhdista kostealla liinalla ja vähän saippuaa. Kotelon puhdistukseen käytä harjaa tai liinaa. Älä päästä vettä sisään.

Mikä on takuuaika?

Takuu on 60 kuukautta (5 vuotta) ostopäivästä alkaen. Se kattaa materiaali- ja valmistusvirheet. Kulutusosat (terä, hiilet, akku) eivät kuulu takuun piiriin. Rekisteröi laite osoitteessa www.isc-gmbh.info käyttääksesi oikeuksiasi.

Voiko leikkuria käyttää rinteissä?

Kyllä, mutta leikkaa aina kohtisuoraan rinteeseen nähden. Älä leikkaa yli 15 % kaltevuudessa. Pysy tukevasti, käytä luistamattomia kenkiä ja housuja. Ole varovainen suunnanmuutoksissa.

Miten leikkuri säilytetään talvella?

Säilytä laite ja akku pimeässä, kuivassa, jäätymättömässä paikassa (5-30 °C) ja lasten ulottumattomissa. Puhdista leikkuri, poista ruohojäämät ja säilytä se alkuperäisessä pakkauksessa, jos mahdollista. Irrota akku ja lataa se ennen varastointia.

KÄYTTÖOHJE GAM-E33Li Gardol

FI Alkuperäiskäyttöohje Akkukäyttöinen ruohonleikkuri

1. Turvallisuusmääräykset 276
2. Laitteen kuvaus ja toimituksen sisältö 276
3. Määräysten mukainen käyttö....277
4. Tekniset tiedot 277
5. Ennen käyttöönottoa 278
6. Käyttö 279
7. Puhdistus, huolto ja varaosatilaus 280
8. Varastointi ja kuljetus....281
9. Käytöstäpoisto ja uusiokäyttö 281
10. Latauslaitteen näyttö 282
11. Vianhakukaavio....283
    Asiakaspalvelutiedot....285
    Takuutodistus 286

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Lapset eivät saa käyttää tätä laitetta. Lapsia tulee valvoa, jotta he eivät voi leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- ja huoltotoimia. Henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole riittäviä tietoja tai kokemusta, eivät saa käyttää laitetta, paitsi heistä vastuullisen henkilön valvonnassa tai opastamina.

FI

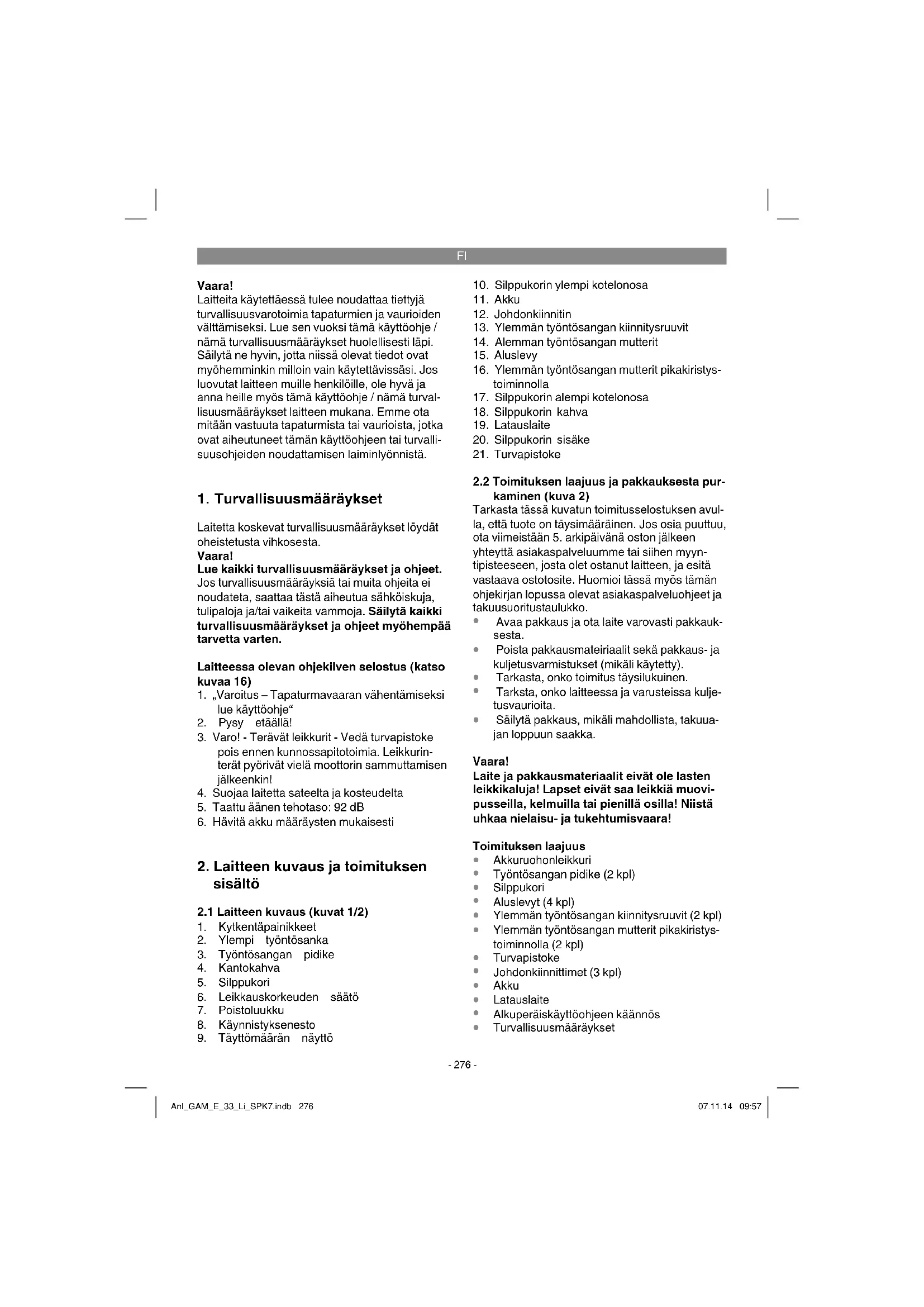

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Vaara!

Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Laitteessa olevan ohjekilven selostus (katso kuvaa 16)

1. „Varoitus – Tapaturmavaaran vähentämiseksi lue käyttöohje“
2. Pysy etäällä!
3. Varo! - Terävät leikkurit - Vedä turvapistoke pois ennen kunnossapitotoimia. Leikkurinterät pyörivät vielä moottorin sammuttamisen jälkeenkin!
4. Suojaa laitetta sateelta ja kosteudelta
5. Taattu äänen tehotaso: 92 dB
6. Hävitä akku määräysten mukaisesti

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuvat 1/2)

1. Kytkentäpainikkeet
2. Ylempi työntösanka
3. Työntösangan pidike
4. Kantokahva
5. Silppukori
6. Leikkauskorkeuden säätö
7. Poistoluukku
8. Käynnistyksenesto

9. Täyttömäärän näyttö

10. Silppukorin ylempi kotelonosa

11. Akku
12. Johdonkiinnitin
13. Ylemmän työntösangan kiinnitysruuvit
14. Alemman työntösangan mutterit
15. Aluslevy
16. Ylemmän työntösangan mutterit pikakiristystoiminnolla
17. Silppukorin alempi kotelonosa
18. Silppukorin kahva
19. Latauslaite
20. Silppukorin sisäke
21. Turvapistoke

2.2 Toimituksen laajuus ja pakkauksesta pur-kaminen (kuva 2)

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauksesta.
- Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
• Tarkasta, onko toimitus täysilukuinen.
- Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
- Säilytä pakkaus, mikäli mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Toimituksen laajuus

• Akkuruohonleikkuri
• Työntösangan pidike (2 kpl)
- Silppukori
• Aluslevyt (4 kpl)
• Ylemmän työntösangan kiinnitysruuvit (2 kpl)
- Ylemmän työntösangan mutterit pikakiristystoiminnolla (2 kpl)
- Turvapistoke
• Johdonkiinnittimet (3 kpl)
Akku
• Latauslaite
- Alkuperäiskäyttöohjeen käännös
• Turvallisuusmääräykset

FI

3. Määräysten mukainen käyttö

Ruohonleikkuri on tarkoitettu yksityiseen käyttöön koti- ja harrastuspuutarhassa.

Yksityiseen koti- ja puutarhakäyttöön kuuluviksi katsotaan sellaiset ruohonleikkurit, joiden vuosittainen käyttötuntimäärä ei yleensä ylitä 50 tuntia ja joita käytetään etusijassa ruoho- ja nurmikkoalueiden hoitoon, mutta ei yleisillä puisto- tai torialueilla, urheilukentillä tai maa- ja metsätaloudessa.

Huomio! Käyttäjän ruumiillisen vaarannuksen vuoksi ruohonleikkuria ei saa käyttää pensaikkojen, pensasaitojen ja koristepensaiden leikkaamiseen, kattoistutusten tai parvekekukkalaatikoiden rönsykasvien tai ruohon leikkaamiseen tai pienentämiseen, jalkakäytävien puhdistamiseen (roskien imuun) tai silppurina puiden tai pensasaitojen leikkausjätteiden pienentämiseen. Ruohonleikkuria ei myöskään saa käyttää moottorikuokkana tai maankohoumien tasoittamiseen, kuten esim. myyränkasojen levittämiseen.

Turvallisuussyistä ruohonleikkuria ei saa käyttää minkäänlaisten muiden työkalujen tai työkalujen käyttölaitteena, paitsi jos valmistaja on nimenomaisesti sallinut tämän.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän yllittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Moottorin kierrosluku: 3250 min ^1

Suojaluokka:....III

Paino: 13kg

Leikkausleveys:....33 cm

Silppukorin tilavuus: 30 litraa

Äänen painetaso L _pA : 86 dB(A)

Mittausepätarkkuus K_pA : 3dB(A)

Mitattu äänen tehotaso L_WA : 89,9dB(A)

Mittausepätarkkuus K_WA : 2,29 dB(A)

Taattu äänen tehotaso L_WA : 92dB(A)

Tärinä varressa a_n : ......≤ 2,5 m/s ^2

Mittausepätarkkuus K: 1,5 m/s²

Leikkauskorkeuden säätö: ..20-60 mm; 5 asentoa

Suojalaji: IPX1

Litiumi-ioniakku

Jännite: 40 V tasavirta

Teho: 2,6 Ah

Kennojen lukumäärä: 5

Latauslaite

Tulojännite: 195-250 V \~ 50/60 Hz

Lähtöjännite: 36-37 V tasavirta

Antovirta: 0,8 A

Suojaluokka: ......II / ☐

Melunpäästöt ja tärinäarvot on mitattu standardien EN ISO 3744:1995, ISO 11094: 1991 ja EN ISO 20643:2008 mukaisesti.

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

• Käytä ainoastaan moitteettomia laitteita.
  • Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
  • Älä ylikuormita laitetta.
  • Tarkastuta laite aina tarvittaessa.
  • Sammuta laite, kun sitä ei käytetä.
  • Käytäsuojakäsineitä.

Jäämäriskit

Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle joitain riskejä. Tämän sähkötyökalun rakenteesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulosuojaimia.

FI

Varoitus!

Tämä laite kehittää käytön aikana sähkömagneettisen kentän. Tämä kenttä saattaa tietyissä olosuhteissa vaikuttaa aktiivisiin tai passiivisiin lääkinnällisiin siirrännäisiin. Vakavien tai kuolemaan johtavien vammojen välttämiseksi suosittelemme, että henkilöt, joilla on lääkinnällisiä siirrännäisiä, kysyvät neuvoa lääkäriltään tai lääkinnällisen siirrännäisen valmistajalta, ennen kuin he käyttävät laitetta.

5. Ennen käyttöönottoa

Ruohonleikkuri toimitetaan osittain purettuna. Työntösanka ja silppukori tulee asentaa ennen ruohonleikkurin käyttöä. Noudata käyttöohjetta askel askeleelta ja kokoa laite kuvien näyttämällä tavalla.

Työntösangan asennus (kuvat 3 – 6)

Ota toinen alemmista työntösangoista (kuva 2/nro 3) ja kiinnitä se aluslevyn ja mutterin avulla kuten kuvassa 3 näytetään. Tee samoin toisellakin puolella.

Ylempi työntösanka (kuva 1/nro 2) täytyy työntää työntösangan pidikkeeseen (kuva 2/nro 3) ja kiinnittää kuvan 5 mukaisesti. Kiinnitä sitten moottorin johto johdonkiinnittimillä (kuva 2/nro 12) työntösankaan (kuva 6).

Silppukorin asennus (katso kuvia 7 – 9b)

Työnnä silppukorin kotelon yläosa (kuva 2/nro 10) kotelon alaosan päälle (kuva 7) yhteen. Paina seuraavaksi silppukorin kahva (kuva 2/nro 18) silppukorissa oleviin aukkoihin (kuva 8). Tarkasta, että kahva on tukevasti oikein paikallaan. Paina seuraavaksi silppukorin sisäke (kuva 2/nro 20) silppukoriin, kuten kuvassa 9a näytetään. Silppukoria paikalleen ripustettaessa tulee moottorin olla sammutettu eikä leikkausterä saa pyöriä. Nosta poistoluukkua (kuva 9b/nro 7) yhdellä kädellä. Pidä toisella kädellä silppukoria kahvasta ja ripusta se ylhäältä paikalleen.

Silpunkeräyslaitteen täyttömäärän näyttö

Silppukori on varustettu täyttömäärän näytöllä (kuva 2/nro 9). Ruohonleikkurin käytön aikana syntyvä ilmavirta avaa näyttöläpän. Jos läppä sulkeutuu leikkaamisen aikana, niin silppukori on täynnä ja se täytyy tyhjentää. Pidä läpän alapuo- lella olevat reiät aina puhtaina ja läpäisevinä, jotta täyttömäärän näyttö toimii moitteettomasti.

Leikkuukorkeuden säätö Huomio!

Leikkuukorkeuden säädön saa tehdä vain kun moottori on pysäytetty ja turvapistoke vedetty pois.

Ennen kuin aloitat ruohonleikkuun, tarkasta, onko terä tylstynyt tai sen kiinnityslaitteet vahingoittuneet. Vaihda tylsät ja/tai vahingoittuneet leikkausvälineet uusiin, jotta niistä ei aiheudu epätasapainottumista. Sammuta moottori tätä tarkastusta varten ja irrota verkkopistoke.

Leikkuukorkeuden säätö tulee suorittaa seuraavasti (katso kuva 10):

1. Paina vipu (A) ulospäin.

2. Säädä vipu (A) haluttuun leikkuukorkeuteen.

3. Päästä vipu (A) irti ja tarkasta, että se on lukit-tunut tukevasti paikalleen.

Leikkuukorkeuden lukeminen

Leikkuukorkeuden voi säätää 5 eri asemaan 20 ja 60 mm välillä ja sen voi lukea asteikosta (kuva 10/B).

Akun lataaminen (kuva 11)

Mukana toimitetun akkusarjan saa ladata vain mukana toimitetulla latauslaitteella. Akkusarja täytyy ladata ennen ensimmäistä käyttöönottoa.

1. Tarkasta, että latauslaitteen tyyppikilvessä annettu verkkojännite vastaa käytettävissä olevaa verkkojännitettä. Työnnä latauslaitteen (19) verkkopistoke pistorasiaan. Punainen LED (B) syttyy.
2. Työnnä akkusarja (11) latauslaitteeseen (19), kunnes se napsahtaa kuultavasti paikalleen.
3. Kun akkusarja on ladattu täyteen, niin vihreä LED (C) palaa jatkuvasti.
4. Kohdasta „Latauslaitteen näyttö“ löydät taulukon, josta selviävät latauslaitteen LED-näytön merkitykset.

Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia.

Lataamisen jälkeen akkusarja on otettava pois latauslaitteesta. Paina tätä varten molempia sivulla olevia lukituspainikkeita (D) ja vedä akkusarja pois latauslaitteesta.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

• onko pistorasiassa verkkojännite
- ovatko latauskontaktit moitteettomasti yhteydessä latauslaitteeseen.

FI

Jos akkusarjan lataaminen ei vieläkään onnistu, pyydämme toimittamaan

- latauslaitteen

• sekäakkusarjan

tekniseen asiakaspalveluumme.

Jotta akkusarjan elinikä olisi mahdollisimman pitkä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahingoittuminen!

Akkusarjan asennus (kuva 12a/12b)

Käännä ruohonleikkurin akun kansi ylös. Työnnä ladattu akkusarja istukkaan, kunnes se napsahtaa kuultavasti paikalleen. Sulje akun kansi.

Akkusarjan poisottaminen (kuva 12c)

Käännä ruohonleikkurin akun kansi ylös. Paina samanaikaisesti molempia sivulla olevia lukituspainikkeita ja vedä akkusarja pois ruohonleikkurista. Sulje akun kansi.

Akun tehonnäyttö (kuva 15)

Paina painiketta (F). Akun tehonnäyttö ilmoittaa akun lataustilan 4 LED:in avulla.

Kaikki 4 LED:iä palavat:

Akku on ladattu täyteen.

3 LED:iä palaa:

Akussa on vielä riittävästi tehoa. (≥ 50%)

2 LED:iä palaa:

Lopeta työskentely ja lataa akku. (≥ 25%)

1 LED palaa:

Akku on tyhjä, lataa akku uudelleen. (≤ 25%)

6. Käyttö

Varo!

Ruohonleikkuri on varustettu turvakytkennällä luvattoman käytön estämiseksi. Pane turvapistoke (kuva 13) paikalleen välittömästi ennen ruohon-leikkurin käyttöönottoa ja ota se jälleen pois aina kun keskeytät tai lopetat työsi.

Huomio!

Tahattoman käynnistymisen ehkäisemiseksi on ruohonleikkuri varustettu käynnistyksenestolla (kuva 4/nro 8), jota tulee painaa, ennen kuin voit

painaa kytkentäpainikkeita (kuva 4/nro 1). Jos kytkentäpainikkeet päästetään irti, niin ruohonleikkuri sammuu. Toista tämä menettely muutaman kerran, jotta voit olla varma laitteesi moitteettomasta toiminnasta. Ennen kuin suoritat laitteelle korjaustai huoltotoimia, tulee sinun varmistaa, että terä ei pyöri ja että laitteen turvapistoke on irrotettu.

Varoitus! Älä koskaan avaa poistoluukkua silppukoria tyhjentäessäsi, jos moottori käy vielä. Pyörivä terä saattaa aiheuttaa tapaturmia.

Kiinnitä poistoluukku ja silppukori aina huolellisesti paikalleen. Sammuta moottori, ennen kuin otat ne pois.

Ohjaustankojen määrittämä käyttäjän ja terärungon välinen turvaetäisys tulee aina säilyttää. Erityisen varovaisesti tulee toimia penkereillä ja rinteillä tapahtuvan leikkuun ja kulkusuunnan muutosten aikana. Huolehdi pitävästä asennosta, käytä luistamattomin, pitävin anturoin varustettuja jalkineita ja pitkälahkeisia housuja.

Leikkaa ruoho aina rinteen poikkisuuntaan. Turvallisuussyistä ei ruohonleikkuria saa käyttää rinteillä, joiden kaltevuus on yli 15°.

Ole erityisen varovainen liikuttaessasi ruohonleikkuria taaksepäin tai vetäessäsi sitä. Kompastumisvaara!

Ohjeita oikeaa leikkuuta varten

Suosittelemme leikkaamista limittäin asettuvin työvaihein.

Leikkaa vain terävillä, hyväkuntoisilla terillä, jotta ruohonkorret eivät rispaannu ja ruoho kellastu. Kuljeta ruohonleikkuria mahdollisimman suoria ratoja pitkin, jotta syntyy siisti leikkuukuva. Tällöin tulee näiden ratojen mennä aina muutaman senttimetrin verran päällekkäin, niin ettei jää käsittelemättömiä kaistaleita.

Se, miten usein ruoho täytyy leikata, riippuu periaatteellisesti sen kasvunopeudesta. Pääkasvuai-kana (touko-kesäkuussa) kahdesti viikossa, muuten kerran viikossa. Leikkauskorkeuden tulee olla 4 - 6 cm ja kasvun seuraavaan leikkuuseen mennessä 4 - 5 cm. Jos ruoho on päässyt kasvamaan pitemmäksi, älä tee sitä virhettä, että leikkaat sen heti tavalliseen korkeuteen. Se vahingoittaa ruohoa. Älä koskaan leikkaa pois enempää kuin puolet ruohon korkeudesta.

FI

Pidä leikkurin rungon alapuoli puhtaana ja poista ruohokertymät ehdottomasti heti. Kertymät vaikeuttavat käynnistämistä, huonontavat leikkuulaatua ja häiritsevät ruohosilpun poistumista.

Rinteissä leikkuuradat tulee valita rinteen poik-kisuuntaan. Ruohonleikkurin alasluistamisen voi estää liikuttamalla sitä viistosti ylöspäin. Valitse leikkauskorkeus aina ruohon pituuden mukaan. Leikkaa ruoho useammassa vaiheessa, niin että ruoho lyhenee korkeintaan 4 cm kerrallaan.

Sammuta moottori, ennen kuin tarkastat terän kunnon. Ota huomioon, että terä pyörii edelleen vielä muutaman sekunnin ajan moottorin sammuttamisen jälkeenkin. Älä koskaan yritä pysäyttää terää. Tarkasta säännöllisin väliajoin, onko terä tukevasti kiinni, hyvässä kunnossa ja hyvin teroitettu. Jos näin ei ole, teroita se tai vaihda tilalle uusi. Mikäli liikkuva terä iskeytyy johonkin esineeseen, sammuta ruohonleikkuri ja odota, kunnes terä on pysähtynyt kokonaan. Tarkasta sitten terän ja teränpidikkeen kunto. Jos ne ovat vahingoittuneet, täytyy ne vaihtaa uuteen.

Kun leikkaamisen aikana maahan jää ruohonjätteitä, täytyy silppukori tyhjentää. Huomio! Ennen silppukorin poisottamista tulee moottori sammuttaa ja odottaa, kunnes leikkuriterä on pysähtynyt.

Ota silppukori pois siten, että nostat poistoluukkua yhdellä kädellä ja otat silppukorin toisella kädellä kantokahvasta pitäen pois. Turvallisuusmääräyksen mukaisesti poistoluukku putoaa kiinni, kun silppukori otetaan pois, ja sulkee näin takana olevan poistouukon. Jos aukkoon jää tällöin riippumaan ruohonjätteitä, on moottorin helpomman käynnistymisen vuoksi suositeltavaa vetää ruohonleikkuria n. 1 m taaksepäin.

Älä poista leikkausjätteitä leikkurin rungosta tai työkaluista käsin tai jaloin, vaan aina sopivia apuvälineitä käyttäen, esim. harjalla tai käsiharjalla.

Jotta silpun kerääminen onnistuu hyvin, täytyy silppukori puhdistaa sisältä käytön jälkeen.

Ripusta silppukori paikalleen vain kun moottori on sammutettu ja terä pysähdyksissä.

Nosta poistoluukkua yhdellä kädellä, pitele silppukoria toisella kädellä kahvasta ja ripusta se ylhäältä paikalleen.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Ennen kaikkia puhdistustoimia vedä turvapistoke (kuva 13) irti.

7.1 Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.
• Ruohonleikkuria ei saa puhdistaa juoksevalla vedellä, eikä varsinkaan painepesurilla.
• Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.
• Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä.
• Puhdista ruohonleikkuri harjalla tai rievulla, mikäli mahdollista.

7.2 Hiiliharjat

Jos kipinöitä syntyy ylettömästi, anna sähköalan ammattihenkilön tarkastaa hiiliharjojen kunto.

Vaara! Hiiliharjojen vaihdon saa tehdä vain sähköalan ammattihenkilö.

7.3 Huolto

• Valtuutetun ammattiasentajan tulee vaihtaa kuluneet tai vahingoittuneet terät, teränkanti-met ja teräpultit sarjoittain uusiin, jotta keski-pakovoimien tasaus pysyy ennallaan.
• Huolehdi siitä, että kaikki kiinnitysvälineet (ruuvit, mutterit jne.) on aina kiristetty tiukkaan, niin että voit käyttää ruohonleikkuria turvallisesti.
• Tarkasta usein, onko silpunkeräyslaitteessa näkyviä kulumia.
• Vaihda kuluneet tai vahingoittuneet osat uusiin.
• Laitteen keston pidentämiseksi tulisi kaikki ruuviliitokset sekä pyörät ja akselit puhdistaa ja sitten öljytä.
• Ruohonleikkurin säännöllinen hoito takaa sen kestävyyden ja tehokkuuden, sekä lisäksi parantaa ja helpottaa nurmikkosi leikkaamista huomattavasti.
  Eniten kulumiselle altistuva osa on leikkuuterä. Tarkasta terän kunto ja kiinnitys säännöllisin väliajoin. Jos terä on kulunut, se täytyy vaihtaa heti uuteen tai teroittaa. Jos

FI

ruohonleikkurissa ilmenee käytön aikana liiallista tärinää, niin se tarkoittaa, että terää ei ole tasapainotettu oikein tai että se on vääntynyt töytäisyn vuoksi. Tässä tapauksessa se täytyy korjata tai vaihtaa uuteen.

- Laitteen sisällä ei ole muita huoltoa tarvitsevia osia.

7.4 Terän vaihto

Turvallisuussyistä suosittelemme, että annat terän vaihtamisen valtuutetun ammattihenkilön suoritettavaksi. Varo! Käytä työkäsineitä! Käytä ainoastaan alkuperäistä terää, koska muussa tapauksessa laitteen toimintaa ja turvallisuutta ei enää voi taata.

Vaihda terä seuraavasti:

1. Irrota kiinnitysruuvi (katso kuva 14).
2. Ota terä pois ja pane uusi terä sen tilalle.
3. Uutta terää asentaessasi ole hyvä ja huolehdi terän oikeasta asennussuunnasta. Terän tuulisiivekkeitten tulee ulottua moottorintilaan saakka (katso kuva 14). Kiinnitintappien tulee sopia terässä oleviin stanssausreikiin.
4. Sen jälkeen kiristä kiinnitysruuvi jälleen tiukkaan yleisavaimella. Kiristysmomentin tulisi olla n. 25 Nm.

Kasvukauden päätyttyä tee ruohonleikkuriisi ylei- starkastus ja poista kaikki siihen kertyneet lian- jätteet. Tarkasta terän kunto ehdottomasti ennen joka kasvukauden alkua. Käänny korjausten vu- oksi teknisen asiakaspalvelumme puoleen. Käytä ainoastaan alkuperäisiä varaosia.

7.5 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

• Laitteentyyppi
• Laitteentuotenumero
• Laitteentunnusnumero
• Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.isc-gmbh.info

Varaosaterä tuotenumero: 90.600.48

8. Varastointi ja kuljetus

Varastointi

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5 °C:n ja 30 °C:n välillä. Säilytä laite alkuperäispakkauksessaan.

Kuljetus

• Sammuta laite ja erota se virransyötöstä ennen kuin kuljetat sitä.
• Käytä kuljetussuojuksia, jos sellaiset on.
• Suojaa laitetta vaurioilta ja voimakkaalta tärinältä, jota esiintyy erityisesti sitä ajoneuvoissa kuljetettaessa.
• Varmista, ettei laite voi siirtyä paikaltaan tai kaatua.

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

F1

10. Latauslaitteen näyttö

Näytön tila		Merkitys ja toimenpiteet
Punainen valodiodi	Vihreä valo-diodi
Palaa Pois Käyttövalmiustila		Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslait-teessa ei ole akkua.
Vilkkuu Pois Lataaminen		Latauslaite lataa akun normaalinopeudella.
Pois Palaa Akku on valmis käyttöön.
Vilkkuu Pois Lataaminen		Akun lämpötila ei ole ihannealueella -5 °C ja 50 °C välillä.Toimenpide:Akku ladataan heti kun sallittu lämpötila on saavutettu.

F1

11. Vianhakukaavio

Häiriö Mahdollinen syy Poisto
Moottori ei käynnisty	a) Kondensaattoririkkib) liitännät moottorissa tai kondensaattorissa irtic) laite seisoo korkeassa ruohossad) leikkurin kotelo tukkiutunute) turvapistoketta ei ole pantu paikalleenf) akkua ei ole pantu oikein paikalleen	a) Anna asiakaspalvelun tarkastaa toimintab) Anna asiakaspalvelun tarkastaa toimintac) käynnistä matalassa ruohossa tai leikatulla pinnalla; muuta tarvittaessa leikkauskorkeuttad) puhdista kotelo, jotta terä pyörii esteettae) työnnä turvapistoke paikalleen (katso 6.)f) ota akku pois ja pane se uudelleen paikalleen (katso 5.)
Moottorin teho heikkenee	a) liian korkea tai kostea ruohob) leikkurin kotelo tukkiutunutc) terä kulunut loppuund) akun teho heikkenee	a) korjaa leikkauskorkeus, muuta elektroniikan asetuksiab) puhdista koteloc) vaihda terä uuteend) tarkasta akun teho ja lataa akku tarvittaessa (katso 5.)
Epäsiisti leikkaus a)	terät ovat kuluneet loppuunb) väärä leikkauskorkeus	a) vaihda terä uuteen tai teroita seb) korjaa leikkauskorkeus

Viite! Moottorin suojaamiseksi se on varustettu lämpökatkaisimella, joka sammuttaa moottorin ylikuormituksen sattuessa ja käynnistää sen automaattisesti uudelleen lyhyen jähdytystauon jälkeen!

F1

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

F1

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* Hiiliharjat, Akku
Käyttömateriaali / käyttöosat* Terät
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
  Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
  Kuvaa tätä toimintavirhettä.

F1

Takuutodistus

Arvoisa asiakas,

tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia-kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteile tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

1. Takuuajan kesto on 60 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

2. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Jos takuumme kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

EE

Sisukord
