Produkto tipas	Akumuliatorinė vejapjovė
Markė	Gardol
Modelis	GAM-E33Li
Pjovimo plotis	33 cm
Surinkimo dėžės tūris	30 litrų
Pjovimo aukščio reguliavimas	20–60 mm, 5 pakopų
Variklio sukimosi greitis	3250 aps./min.
Svoris	13 kg
Akumuliatoriaus nominali įtampa	40 V nuol.
Akumuliatoriaus talpa	2,6 Ah
Akumuliatoriaus tipas	Ličio jonų, 10 elementų
Įkroviklio įėjimo įtampa	195-250 V ~ 50/60 Hz
Įkroviklio išėjimo įtampa	36-37 V nuol.
Įkroviklio išėjimo srovė	0,8 A
Garso slėgio lygis (LpA)	86 dB(A)
Garantuotas garso galios lygis (LWA)	92 dB(A)
Vibracija ant vairo	≤ 2,5 m/s²
Užpildymo lygio indikatorius	Taip (rodiklinis vožtuvas)
Saugos įtaisai	Užvedimo blokavimas, kontaktinis kištukas, besisukantis peilis po sustojimo
Tinkamas naudojimas	Namų ir laisvalaikio sodai, max 50 val./metus
Garantija	60 mėn. (5 metai)
Valymas ir priežiūra	Nevalyti tekančiu vandeniu; naudoti drėgną šluostę ir muilą

Dažnai užduodami klausimai - GAM-E33Li Gardol

Kaip reguliuoti pjovimo aukštį?

Reguliavimas atliekamas išjungus variklį ir ištraukus saugos kištuką. Paspauskite svirtį į išorę (A), nustatykite į norimą aukštį (20-60 mm, 5 pakopos), tada atleiskite, kad užsifiksuotų. Žr. naudojimo instrukcijos 10 pav.

Kaip įkrauti akumuliatorių?

Naudokite tik pateiktą įkroviklį. Įjunkite įkroviklį į 195-250 V lizdą, stumkite akumuliatorių ant įkroviklio, kol išgirsite spragtelėjimą. Įkrovimo metu mirksi raudona lemputė, visiškai įkrovus užsidega žalia. Įkrovimas trunka kelias valandas.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar kontaktinis kištukas prijungtas (13 pav.) ir ar akumuliatorius tinkamai įdėtas bei įkrautas. Jei žolė per aukšta, pereikite į jau nupjautą plotą arba sumažinkite pjovimo aukštį. Išvalykite korpusą, jei užsikimšęs. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip pakeisti peilį?

Išjunkite variklį ir ištraukite saugos kištuką. Mūvėkite pirštines. Atsukite tvirtinimo varžtą (14 pav.), išimkite seną peilį ir uždėkite naują, laikydamiesi krypties (sparneliai į korpusą). Priveržkite varžtą maždaug 25 Nm jėga. Naudokite originalų peilį (ref. 90.600.48).

Kokia surinkimo dėžės talpa?

Surinkimo dėžės tūris yra 30 litrų. Jame yra užpildymo lygio indikatorius: jei pjovimo metu vožtuvas užsidaro, dėžė pilna ir ją reikia ištuštinti.

Kokio tipo akumuliatorių naudoja ši vejapjovė?

Akumuliatorius yra ličio jonų, 40 V nuol., 2,6 Ah, su 10 elementų. Jis yra išimamas ir įkraunamas su pateiktu įkrovikliu.

Kaip išvalyti vejapjovę?

Prieš valydami visada ištraukite saugos kištuką. Niekada nenaudokite tekančio vandens ar aukšto slėgio ploviklio. Valykite drėgna šluoste ir šiek tiek muilo. Korpusui valyti naudokite šepetėlį ar šluostę. Neleiskite vandeniui patekti į vidų.

Kokia garantijos trukmė?

Garantija yra 60 mėnesių (5 metai) nuo pirkimo datos. Ji apima medžiagų ar gamybos defektus. Susidėvėjusios dalys (peilis, šepetėliai, akumuliatorius) neapima. Norėdami pasinaudoti savo teisėmis, užregistruokite prietaisą svetainėje www.isc-gmbh.info.

Ar galima naudoti vejapjovę ant šlaitų?

Taip, tačiau visada pjaukite statmenai šlaitui. Nepjaukite ant didesnių nei 15 % šlaitų. Būkite stabilūs, dėvėkite neslystančius batus ir kelnes. Būkite atsargūs keisdami kryptį.

Kaip laikyti vejapjovę žiemą?

Laikykite prietaisą ir akumuliatorių tamsioje, sausoje vietoje, apsaugotoje nuo šalčio (5-30 °C) ir vaikams nepasiekiamoje vietoje. Išvalykite vejapjovę, pašalinkite žolės likučius ir, jei įmanoma, laikykite originalioje pakuotėje. Išimkite akumuliatorių ir prieš laikymą jį įkraukite.

NAUDOJIMO INSTRUKCIJA GAM-E33Li Gardol

1. Saugos nurodymai ....312
2. Prietaiso aprašymas ir tiekimo apimtis 312
3. Naudojimas pagal paskirtį 313
4. Techniniai duomenys....313
5. Prieš naudojima....314
6. Valdymas....315
7. Valymas, techninė priežiūra ir atsarginių dalių užsakymas ...... 316
8. Sandėliavimas ir gabenimas....317
9. Utilizavimas ir antrinis panaudojimas 317
10. Kroviklio indikatoriai....318
11. Gedimų paieškos planas....319
    Aptarnavimo informacija....321
    Garantinis dokumentas 322

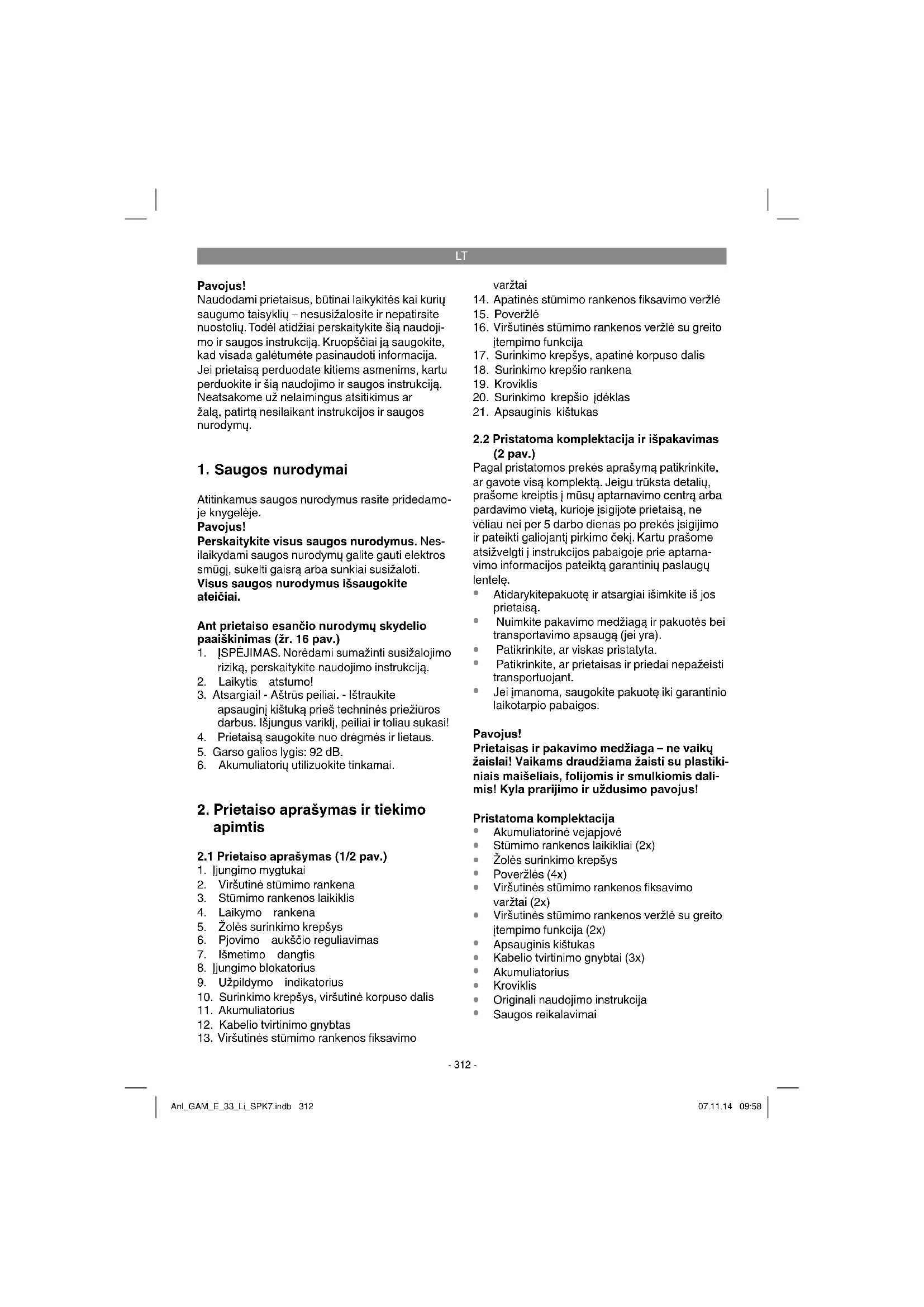

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją

Šiuo prietaisu draudžiama naudotis vaikams. Užtikrinkite, kad vai-kai nežaistų su prietaisu. Vaikams draudžiama šį prietaisą valyti ir techniškai prižiūrėti. Prietaiso negali naudoti asmenys, turintys ribotų fizinių, jutiminių arba protinių gebėjimų, taip pat asmenys, neturintys patirties arba nežinantys, kaip šiuo prietaisu naudotis, nebent yra prižiūrimi ir instruktuojami už jų saugą atsakingų asmenų.

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 16 pav.)

1. ISPEJIMAS. Norėdami sumažinti susižalojimo rizika, perskaitykite naudojimo instrukcija.
2. Laikytis atstumo!
3. Atsargiai! - Aštrūs peiliai. - Ištraukite apsauginį kištuką prieš techninės priežiūros darbus. Išjungus variklj, peiliai ir toliau sukasi!
4. Prietaisą saugokite nuo drėgmės ir lietaus.
5. Garso galios lygis: 92 dB.
6. Akumuliatorių utilizuokite tinkamai.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1/2 pav.)

1. Ijungimo mygtukai
2. Viršutinė stūmimo rankena
3. Stūmimo rankenos laikiklis
4. Laikymo rankena
5. Žolės surinkimo krepšys
6. Pjovimo aukščio reguliavimas
7. Išmetimo dangtis
8. Ijungimo blokatorius
9. Užpildymo indikatorius
10. Surinkimo krepšys, viršutinė korpuso dalis
11. Akumuliatorius
12. Kabelio tvirtinimo gnybtas
13. Viršutinės stūmimo rankenos fiksavimo

varžtai

1. Apatinės stūmimo rankenos fiksavimo veržlė
2. Poveržlé
3. Viršutinės stūmimo rankenos veržlė su greito jtempimo funkcija
4. Surinkimo krepšys, apatinė korpuso dalis
5. Surinkimo krepšio rankena
6. Kroviklis
7. Surinkimo krepšio jdėklas
8. Apsauginis kištukas

2.2 Pristatoma komplektacija ir išpakavimas (2 pav.)

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centra arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentelę.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dali-mis! Kyla prarijimo ir uždusimo pavojus!

Pristatoma komplektacija

• Akumuliatoriné vejapjové
• Stūmimo rankenos laikikliai (2x)
• Žolės surinkimo krepšys
• Poveržlės (4x)
- Viršutinės stūmimo rankenos fiksavimo varžtai (2x)
- Viršutinės stūmimo rankenos veržlė su greito įtempimo funkcija (2x)
• Apsauginis kištukas
• Kabelio tvirtinimo gnybtai (3x)
- Akumuliatorius
Kroviklis
• Originali naudojimo instrukcija
• Saugos reikalavimai

LT

3. Naudojimas pagal paskirti

Vejapjovė skirta naudoti privačiuose namų soduose ir sodininkams mėgėjams.

Namų sodams ir sodininkams mégėjams skirtos vejapjovės per metus paprastai naudojamos ne daugiau kaip 50 valandų žolės arba vejų priežiūrai, o ne viešose erdvėse, parkuose, sporto kompleksuose ar žemės ir miškų ūkyje.

Démesio! Kad naudotojas nesusižalotų, vejapjove negalima atlikti šių darbų: karpyti krūmų, tvorų ir brūzgynų, pjauti ir smulkinti vijoklinių augalų arba ant stogo ar balkono vazonuose augančios žolės, valyti (siurbti) šaligatvių, smulkinti medžių ar šakų liekanų. Be to, vejapjovės negalima naudoti kaip variklinio kultivatoriaus žemės nelygumams, pvz., kurmių išraustiems kauburėliams, lyginti.

Saugumo sumetimais prietaiso negalima naudoti kaip kitų darbo įrankių ir įrankių komplektų varomojo įrenginio, nebent tai aiškiai leidžia gamintojas.

Irenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite démesi į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Variklio apsukų skaičius: ....3 250 min.¹

Apsaugos klasė:....III

Svoris:....13 kg

Pjovimo plotis: 33 cm

Žolės surinkimo krepšio talpa: ......30 litrai

Garso slègio lygis L_pA : 86 dB(A)

Nestabilumas K_pA : 3 dB (A)

Išmatuotas garso galios lygis L _WA : ...... 89,9 dB(A)

Nestabilumas K_WA : 2,29 dB(A)

Garantuojamas garso galios lygis L_WA : .. 92 dB (A)

Vibracija prie rankenos a_n : ≤ 2,5m / s^2

Nestabilumas K: 1,5 m/s ^2

Pjovimo aukščio

reguliavimas: 20–60 mm; 5-ios pakopos

Apsaugos rūšis: IPX1

Ličio jonų baterija

Itampa: 40 V nuolatiné srové

Talpa: 2,6 Ah

Elementų skaičius: 10

Kroviklis

léjimo jtampa .....195-250 V \~ 50/60 Hz

Išėjimo įtampa 36-37 V d. c.

Išejimo srove: 0,8 A

Apsaugos klasè: .....II /回

Triukšmo ir vibracijos vertės nurodytos pagal standartus EN 3744: 1995, ISO 11094: 1991 ir EN ISO 20643:2008.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisa.
  • Savo darbo pobūdj pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvėsti.
  • Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

LT

Kiti pavojai Net jeigu elektros jrenginj naudojate pagal nurodymus, visada yra kitų pavojų tikimybė. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specifi kacija:

1. Kvėpavimo takų dirginimas, jei naudojama netinkama apsaugos nuo dulkių kaukė.
2. Klausos pakitimai, jei taikomos netinkamos apsaugos nuo triukšmo priemonės.

Įspėjimas! ljungus šį prietaisą, susidaro elektromagnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti įtakos aktyviems arba pasyviems medicininiams implantams. Norėdami sumažinti didelių arba mirtinų sužalojimų pavojų, medicininius implantus turintiems asmenims patariame prieš pradedant naudoti prietaisą pasikonsultuoti su gydytoju ir implanto gamintoju.

5. Prieš naudojimą

Vejapjovė pristatoma iš dalies sumontuota. Prieš naudojant vejapjovę, reikia sumontuoti stūmimo rankeną ir surinkimo krepšį. Žingsnis po žingsnio vadovaukitės naudojimo instrukcija ir montuodami sekite paveikslėlius.

Stūmimo rankenos montavimas (3–6 pav.) Paimkite vieną apatinę stūmimo rankeną (2 pav./3 poz.) ir pritvirtinkite ją su poverżle ir verżle kaip parodyta 3 pav. Lygiai tą patį padarykite ir kitoje pusėje.

Viršutinė stūmimo rankena (1 pav. / 2 poz.) turi būti įstatyta į tam skirtą laikiklj (2 pav. / 3 poz.) ir pritvirtinta kaip parodyta 5 pav. Po to kabelio laikikliais (2 pav. / 12 poz.) pritvirtinkite prie rankenos variklio laidą (6 pav.).

Surinkimo krepšio montavimas (žr. 7–9b pav.) Viršutinę surinkimo krepšio korpuso dalį (2 pav. / 10 poz.) uždėkite ant apatinės korpuso dalies (7 pav.). Po to įspauskite surinkimo krepšio rankeną (2 pav. / 18 poz.) į jame esančias kiaurymes (8 pav.). Patikrinkite, ar rankena tvirtai ir teisingai įsistatė. Tada surinkimo krepšio įdéklą (2 pav. / 20 poz.) įspauskite į surinkimo krepšį, kaip parodyta 9a pav. Norint įkabinti surinkimo krepšį, variklis turi būti išjungtas, o pjovimo peilis turi nesisukti. Viena ranka pakelkite išmetimo dangtį (9b pav. / 7 poz.). Kita ranka laikykite už rankenos surinkimo krepšį ir iš viršaus įį įkabinkite.

Žolės surinkimo įrenginio užpildymo indikatorius

Surinkimo jrenginys turi užpildymo indikatorių (2 pav. / 9 poz.). Indikatorių atidaro oro srovė, kurią darbo metu generuoja vejapjovė. Jeigu pjovimo metu vožtuvas užsidaro, vadinasi surinkimo krepšys yra pilnas ir jį reikia išpilti. Norint, kad užpildymo indikatorius nepriekaištingai funkcionuotų, reikia visada išvalyti angas po vožtuvu, jos turi būti laidžios orui.

Pjovimo aukščio nustatymas Dėmesio!

Pjovimo aukštį reguliuokite tik išjungę prietaisą ir ištraukę apsauginį kištuką.

Prieš pradėdami pjauti, patikrinkite, ar pjovimo įrankis nėra bukas ir ar nesugadintos jo tvirtinimo priemonės. Pakeiskite atbukusius ir (arba) sugadintus pjovimo įrankius, kad įrankiai neišsiderintų. Juos tikrindami išjunkite variklj ir ištraukite apsauginį kištuką.

Pjovimo aukštis turi būti nustatomas tokiä eilës seka (žr. 10 pav.):

1. Atlenkite sverta (A).

2. Nustatykite svertą (A) j norimą pjovimo aukšti.

3. Atleiskite svertą (A) ir patikrinkite, ar jis patikimai užfi ksuotas.

Pjovimo aukščio nuskaitymas

Pjovimo aukštis nustatomas 5-iomis pakopomis nuo 20 iki 60 mm, kaip parodyta skalėje (10 pav. / B).

Akumuliatoriaus ikrovimas (11 pav.)

Pridėtą akumuliatorių galima įkrauti tik pridėtu krovikliu. Prieš pirmą naudojimą reikia įkrauti akumuliatorių.

1. Patikrinkite, ar ant kroviklio skydelio nurodyta elektros srovės įtampa sutampa su elektros tinklo įtampa. Kroviklio (19) tinklo kištuką įkiškite į kištukinį lizdą. Užsidegs raudonas šviesos diodas (B).
2. |statykite akumuliatorių (11) i kroviklj (19), turi pasigirsti spragtelėjimas.
3. Kai akumuliatorius ikrautas, žalias šviesos diodas (C) švies pastoviai.
4. Punkte „Kroviklio indikatoriai“ rasite lentelę su kroviklio LED reikšmėmis.

Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai yra normalu.

LT

Ikrautą akumuliatorių iš kroviklio reikia išimti. Vienu metu paspauskite abu šoninius mygtukus (D) ir ištraukite akumuliatorių iš kroviklio.

Jei akumuliatoriaus jkrauti nepavyktu, patikrinkite:

• ar elektros lizde yra jtampa;
- ar kroviklio kontaktai nepriekaištingai kontak-tuoja.

Jei akumuliatoriaus ikrauti vis tiek nepavyksta, prašome

• kroviklj
- irakumuliatoriy

išsiųsti mūsų klientų aptarnavimo tarnybai.

Jei norite, kad akumuliatorių būtų galima eksploatuoti ilgai, turite pasirūpinti, kad jis būtų laiku įkraunamas. Tai bet kuriuo atveju būtina, jei pastebite, kad prietaiso galia silpnėja. Niekada visiškai neiškraukite akumuliatoriaus. Dėl to akumuliatorius gali sugesti!

Akumuliatoriaus montavimas (12a/12b pav.)

Atidarykite vejapjovės akumuliatoriaus dangtelį. Įdėkite įkrautą akumuliatorių, turi pasigirsti spragtelėjimas. Uždarykite akumuliatoriaus dangtelį.

Akumuliatoriaus išėmimas (12c pav.)

Atidarykite vejapjovės akumuliatoriaus dangtelį. Vienu metu paspauskite abu šoninius mygtukus ir ištraukite akumuliatorių iš vejapjovės. Uždarykite akumuliatoriaus dangtelį.

Akumuliatoriaus talpos indikatorius (15 pav.)

Paspauskite mygtuką (F). Akumuliatoriaus talpos indikatorius 4-iais šviesos diodais praneša apie akumuliatorių įkrovimo būklę.

Šviečia visi 4 šviesos diodai:

akumuliatorius visiškai jkrautas.

Šviečia 3 šviesos diodai:

akumuliatorius ikrautas pakankamai. (≥ 50%)

Šviečia 2 šviesos diodai:

baikite darba ir jkraukite akumuliatorių. (≥ 25%)

Šviečia 1 šviesos diodas:

akumuliatorius išsikrovęs, jkraukite. (≤ 25%)

6. Valdymas

Atsargiai!

Vejapjovė sumontuota su apsauginiu jungikliu, kad niekas ja nesinaudotų be leidimo. Prieš dirbant vejapjove reikia jdėti apsauginį kištuką (13 pav.) ir kaskart darant pertraukas arba baigus darbą reikia jį vėl išimti.

Dèmesio!

Tam, kad būtų išvengta nepageidaujamo jungimo, vejapjovė yra sukonstruota su jungimo blokuote (4 pav. / 8 poz.), kurią reikia nuspausti, kad būtų galima aktyvuoti jungimo mygtukus (4 pav. / 1 poz.). Jeigu jungimo mygtukai atleidžiami, vejapjovė išsijungia. Atlikite šį veiksmą kelis kartus, kad įsitikintumėte, jog Jūsų prietaisas teisingai veikia. Prieš remontuodami prietaisą arba atlikdami jo techninę priežiūrą, privalote įsitikinti, kad peilis nesisuka ir prietaisas yra atjungtas nuo tinklo.

Įspėjimas! Jokiu būdu neatidarykite išmetimo dangčio, kol tuštinamas žolės surinkimo įrenginys ir variklis dar veikia. Veikiantis peilis gali sužaloti.

Visada tvirtai pritvirtinkite išmetimo dangtį ir žolės surinkimo krepšį. Prieš į išimdami, išjunkite variklj.

Laikykitės saugaus atstumo, kurį sudaro stūmimo rankenos tarpas tarp peilio korpuso ir naudo-tojo. Pjaudami ir keisdami važiavimo kryptį ties krūmais ir šlaitais būkite itin atsargūs. Stabiliai stovėkite. Avėkite avalynę neslystančiu, gerai kimbančiu padu ir mūvėkite ilgas kelnes.

Visada pjaukite skersai šlaito. Dėl saugumo nega-lima pjauti 15 laipsnio nuolydžio šlaitų.

Būkite itin atsargūs pjaudami atbuline eiga ir traukdami vejapjovę. Pavojus pasłysti!

Teisingo pjovimo nurodymai

Pjauti rekomenduojama pagal persidengiantį metoda.

Pjaukite tik aštriais, nepriekaištingos būklės peiliais, kad žolės stiebai neišsišakotų, o žolė nepagelstų.

Norėdami išgauti švarų nupjautos žolės vaizdą, vejapjovę stumkite kuo tiesesne trajektorija. Tai darant pjovimo takeliai turėtų keliais centimetrais persidengti, kad neliktų juostų.

LT

Pjovimo dažnumas iš esmės priklauso nuo vejos augimo greičio. Pagrindinio augimo laikotarpiu (nuo gegužės mėn. iki birželio mėn.) – du kartus per savaitę, kitu atveju – kartą per savaitę. Pjovimo aukštis turi būti 4–6 cm, o iki kito pjovimo veja turėtų būti 4–5 cm. Jeigu veja užaugo šiek tiek aukštesnė, neturėtumėte daryti klaidos ją tuoj pat nupjaudami iki normalaus aukščio. Tai kenkia vejai. Tuomet niekada nepjaukite daugiau nei pusė žolės aukščio.

Žiūrėkite, kad vejapjovės korpuso apatinė pusė būtų švari, ir būtinai nuo jos nuvalykite žolės sankaupas. Sankaupos apsunkina paleidimą, blogina pjovimo kokybę ir sunkina žolės šalinimą.

Ties šlaitais pjovimo takelius formuokite skersai šlaito. Kad vejapjovė nenuslystų, pasukite ją skersai į viršų. Pjovimo aukštį pasirinkite pagal žolės dydį. Pereikite kelis kartus, kad vienu metu būtų nupjauta daugiausia 4 cm žolės.

Prieš tikrindami peilj būtinai išjunkite variklj. Nepamirškite, kad peilis išjungus variklj dar kurj laiką sukasi. Niekada nebandykite sustabdyti peilio. Reguliariai tikrinkite, ar peilis yra tinkamai pritvirtintas, geros būklės ir gerai pagaląstas. Priešingu atveju jį pagaląskite arba pakeiskite. Jeigu besisukdamas peilis atsitrenkia į kokį nors daiktą, išjunkite vejapjovę ir palaukite, kol peilis sustos. Tada patikrinkite peilio ir jo laikiklio būklę. Jei jie pažeisti, juos reikia pakeisti.

Kai pjaunant ant žemės ima likti nesurinktų žolės likučių, reikia ištuštinti surinkimo krepšį. Dėmesio! Prieš išimdami surinkimo krepšį, išjunkite variklį ir palaukite, kol pjovimo įrankis sustos.

Norėdami išimti surinkimo krepši, viena ranka pakelkite išmetimo dangtį, o kita ištraukite krepši už rankenos. Pagal saugumo taisykles išmetimo dangtis išimant surinkimo krepši užsidaro ir uždaro galinę išmetimo angą. Jeigu angoje lieka žolės likučių, vejapjovę patraukite apie 1 m atgal, kad būtų lengviau paleisti variklį.

Nebandykite nupjautų likučių nuo vejapjovės korpuso ir darbo įrankio šalinti rankomis ar kojomis. Tai darykite atitinkamomis pagalbinėmis priemonėmis, pvz., šepečiu arba šluota.

Siekiant užtikrinti gerą żolės surinkimą, po naudojimo reikia išvalyti surinkimo krepšį.

Surinkimo krepšj tvirtinkite tik išjunge variklj ir sustojus pjovimo įrankiui.

Viena ranka pakelkite išmetimo dangtj, o kita laikykite už surinkimo krepšio rankenų ir jį pritvirtinkite.

7. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš bet kokius valymo darbus ištraukite apsauginj kištuką (13 pav.).

7.1 Valymas

• Pasirūpinkite, kad ant apsauginiu įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Draudžiama vejapjovę plauti tekančiu vandenu, ypač veikiant aukštam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad i prietaiso vidų nepatektų vandens.
• Jei jmanoma, išvalykite prietaisą šepečiais arba skudurėliais.

7.2 Anglies šepetėliai

Pastebėjus per didelį kibirkščiavimą, anglies šepetėlius turi patikrinti elektrikas.

Pavojus! Anglies šepetėlius keisti gali tik elektrikas.

7.3 Techninė priežiūra

• Susidėvėjusius arba pažeistus peilius, peilių laikiklius ir varžtus turi pakeisti kvalifikuotas specialistas, kad būtų išlaikytas teisingas balansas.
• Pasirūpinkite, kad visi tvirtinimo elementai (varžtai, veržlės ir kt.) visada būtų tvirtai prisukti, kad su vejapjove galėtumėte saugiai dirbti.
• Dažniau patikrinkite žolės surinkimo įrenginį, ar jis nėra nudilęs.
• Pakeiskite susidėvėjusias ar pažeistas dalis.
• Kad prietaisas ilgai tarnautų, visos varžtų dalys, ratai ir ašys turėtų būti valomi ir tepami.
  • Reguliari vejapjovės priežiūra garantuos ne

LT

tik jos ilgaamžiškumą ir našumą, tačiau taip pat įtakos kruopštų ir paprastą Jūsų vejos nupjovimą.

Labiausiai besidėvinti dalis yra pjovimo veleno peilis. Reguliariai patikrinkite pjovimo veleno peilio būkle, o taip pat jo pritvirtinimą. Jeigu peilis nusidėvėjęs, jį reikia nedelsiant pakeisti arba pagaląsti. Jeigu vejapjovė imtų nejprastai vibruoti, tai reiškia, kad peilis yra neteisingai subalansuotas arba dėl smūgių jis deformavosi. Tokiu atveju jį reikia remontuoti arba pakeisti.
- Prietaiso viduje nėra dalių, kurioms būtina techninė priežiūra.

7.4 Peilio keitimas

Saugumo sumetimais rekomenduojame dėl peilio keitimo kreiptis į igaliotaji specialistą. Atsargiai! Mūvėkite darbines pirštines! Naudokite tik originalų peilį, nes priešingu atveju, atsižvelgiant į aplinkybes, nebus užtikrinamas tinkamas veikimas ir saugumas.

Norėdami pakeisti peilį, atlikite tokius veiksmus:

1. Atsukite tvirtinimo varžta (žr. 14 pav.).
2. Nuimkite peilj ir pakeiskite jì nauju.
3. Montuodami naują peilį, atsižvelkite į jo montavimo kryptį. Peilio mentės turi būti nukreiptos į variklio ertmę (žr. 14 pav.). Laikantieji elementai turi sutapti su peilyje išmuštomis kiaurymėmis.
4. Paskui universaliu raktu priveržkite tvirtinimo varžta. Sukimo momentas turėtu būti apie 25 Nm.

Sezono pabaigoje atlikite bendrają vejapjovės patikra ir pašalinkite visus susikaupusius likučius. Prieš kiekvieną sezoną būtinai patikrinkite peilio būkle. Dėl remonto kreipkitės į mūsų klientų aptarnavimo tarnybas. Naudokite tik originalias atsargines detales.

7.5 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
- Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

Atsarginis peilis, prekės Nr.: 90.600.48

8. Sandėliavimas ir gabenimas

Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Prietaisą laikyti originalioje pakuotėje.

Gabenimas

• Išjunkiteprietaisą ir, prieš gabendami, atjunkite nuo elektros tinklo.
• Jeigu yra, uždėkite apsauginius gabenimo jtaisus.
• Apsaugokite prietaisą nuo pažeidimų ir stiprios vibracijos, atsirandančios gabenant transporto priemonėje.
• Prietaisą apsaugokite nuo slydimo ir apvirtimo.

9. Utilizavimas ir antrinis panaudojimas

Prietaisas yra jpakuotas, kad gabenamas nebūty sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

LT

10. Kroviklio indikatoriai

Indikatoriaus būsena		Reikšmė ir priemonės
Raudonas šviesos diodas	Žalias šviesos diodas
Įjungtas Išjungtas	Pasiruošimas darbuiKroviklis įjungtas į elektros tinklą ir paruoštas darbui, akumuliatorius nėra įdėtas į kroviklj.
Mirksi Išjungtas	Įkrovimas	Įkroviklis akumuliatorių įkrauna normaliuoju įkrovimo režimu.
Išjungtas Ijungtas	Akumuliatorius yra parengtas naudoti.
Mirksi Išjungtas	Įkrovimas	Akumuliatoriaus temperatūra nėra idealaus diapazono, nuo -5 °C iki 50 °C.Priemonės.Akumuliatorius yra įkraunamas, kai tik pasiekiama leidžiama temperatūra.

LT

11. Gedimų paieškos planas

Gedimas Galima priežastis Šalinimas
Nepasileidžiava-riklis	a)Sugedęs kondensatoriusb) Nutrūkusios jungtys prie variklio arba kondensatoriausc) Prietaisas pastatytas aukštoje žolėjed) Užsikimšęs vejapjovės korpusase) Nejdėtas apsauginis kištukasf) Neteisingai įdėtas akumuliatorius	a) Turi patikrinti klientų aptarnavimo servisas.b) Turi patikrinti klientų aptarnavimo servisas.c) Paleisti ant trumpos žolės arba ant jau nupjauto ploto; galbūt pakeisti pjovimo aukštjd) Išvalyti korpusą, kad peilis galėtų laisvai suktise) Jdėti apsauginį kištuką (žr. 6)f) Akumuliatorių išimti ir iš naujo įdėti (žr. 5)
Mažėja variklio našumas	a) Per aukšta arba per drėgna žolėb) Užsikimšęs vejapjovės korpusasc) Labai susidėvėjęs peilisd) Senka akumuliatorius	a) Pakoreguokite pjovimo aukštį, pak-eiskite elektronikos nustatymąb) Išvalykite korpusąc) Pakeiskite peilįd) Patikrinkite akumuliatoriaus talpą, jeigu reikia jį ikraukite (žr. 5)
Nešvarus pjovimas a) Susidėvėjo peilisb) Neteisingas pjovimo aukštis		a) Pakeisti arba pagaląskite peilįb) Pakoreguoti pjovimo aukštį

Pastaba! Variklis, siekiant jj apsaugoti, sukonstruotas su šiluminiu jungikliu, kuris, esant perkrovai, variklj išjungia ir vėl jjungia po trumpos aušinimo fazės!

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliųtuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos reguliuoja papildomas garantines paslaugas. Si garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.
2. Garantija suteikiama tik prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Ůsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.
3. Garantijos nesuteikiame:
   – Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.
   – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).
   – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.
4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites priėš pasibaigiant garantiniam laikotarpiui. Pasi-baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remonta arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.
5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon-tuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Anglies šepetėliai, Akumuliatorius
Naudojamos medžiagos / dalys* Peilis
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trükumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti j bet kokuu atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.
