BEDIENUNGSANLEITUNG GAM-E33Li Gardol

GAM-E33Li Art.-Nr.: 34.131.20 I.-Nr.: 11014

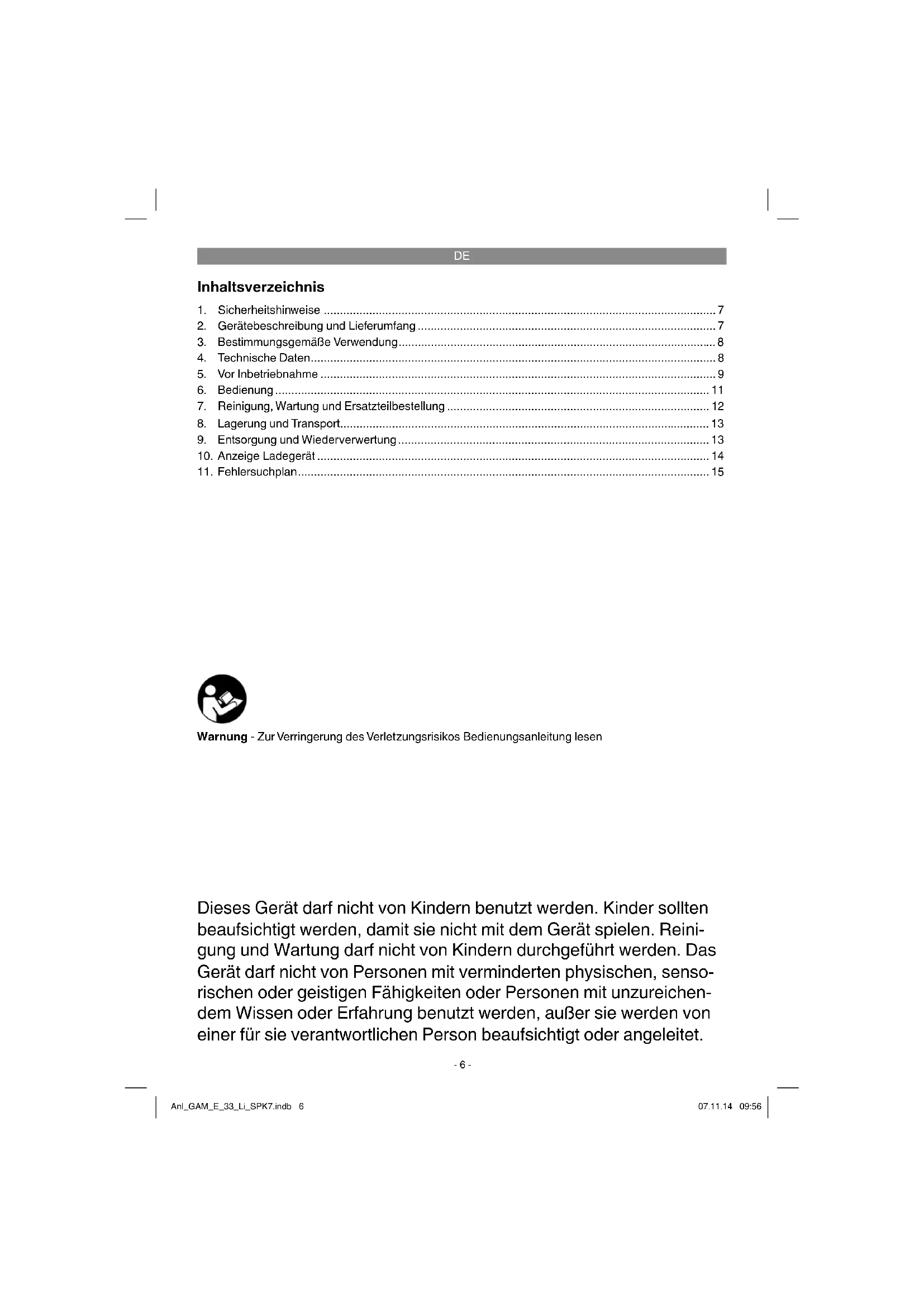

• Inhaltsverzeichnis 1. Sicherheitshinweise p. 7
• 2. Gerätebeschreibung und Lieferumfang p. 7
• 3. Bestimmungsgemäße Verwendung p. 8
• 4. Technische Daten p. 8
• 5. Vor Inbetriebnahme p. 9
• 6. Bedienung p. 11
• 7. Reinigung, Wartung und Ersatzteilbestellung p. 12
• 8. Lagerung und Transport p. 13
• 9. Entsorgung und Wiederverwertung p. 13
• 10. Anzeige Ladegerät p. 14
• 11. Fehlersuchplan Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reini- gung und Wartung darf nicht von Kindern durchgeführt werden. Das Gerät darf nicht von Personen mit verminderten physischen, senso- rischen oder geistigen Fähigkeiten oder Personen mit unzureichen- dem Wissen oder Erfahrung benutzt werden, außer sie werden von einer für sie verantwortlichen Person beaufsichtigt oder angeleitet. Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Anl_GAM_E_33_Li_SPK7.indb 6Anl_GAM_E_33_Li_SPK7.indb 6 07.11.14 09:5607.11.14 09:56DE p. 15

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung des Hinweisschildes auf dem Ge- rät (siehe Bild 16) 1 „Warnung - Zur Verringerung des Verlet- zungsrisikos Bedienungsanleitung lesen“ 2 Abstand halten! 3 Vorsicht! - Scharfe Schneidmesser - Sicher- heitsstecker ziehen vor Instandhaltungsarbei- ten. Schneidmesser drehen sich nach dem Aus- schalten des Motors weiter! 4 Gerät vor Regen und Feuchtigkeit schützen 5 Garantierter Schallleistungspegel: 92 dB 6 Akku fachgerecht entsorgen

2. Gerätebeschreibung und

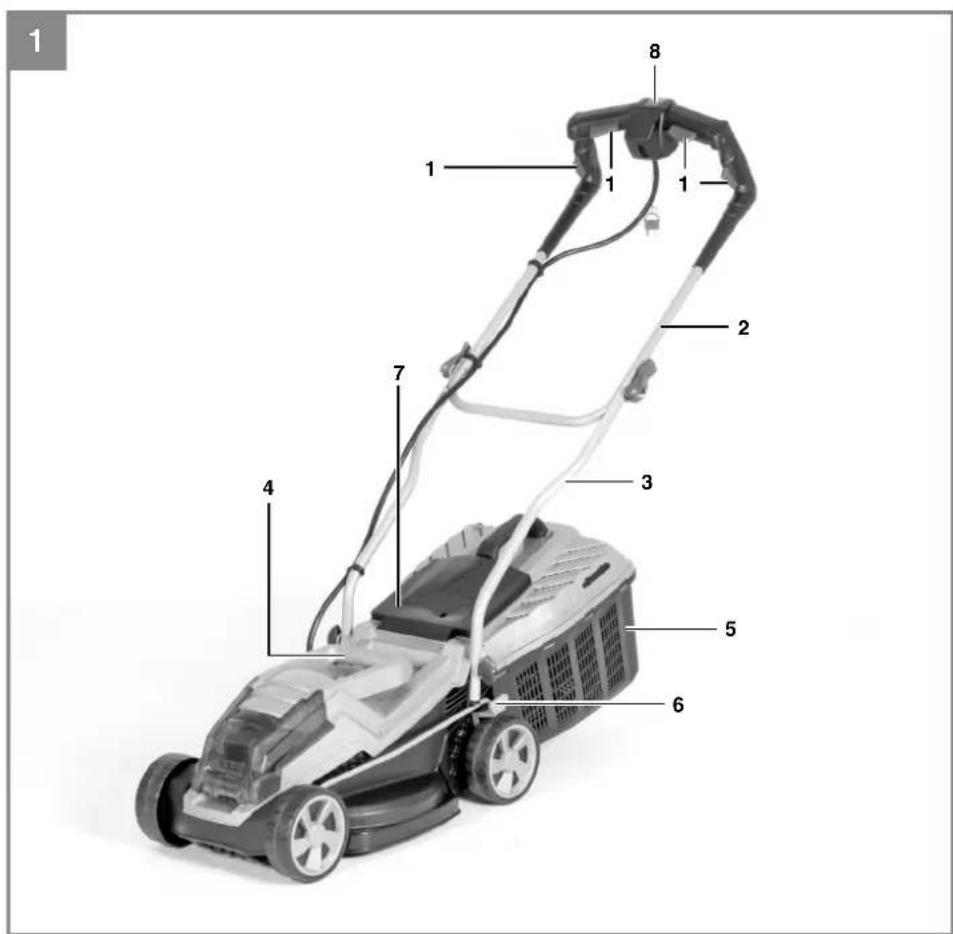

2.1 Gerätebeschreibung (Bild 1/2)

2. Oberer Schubbügel

6. Schnitthöhenverstellung

9. Füllstandsanzeige

10. Fangkorb, oberes Gehäuseteil

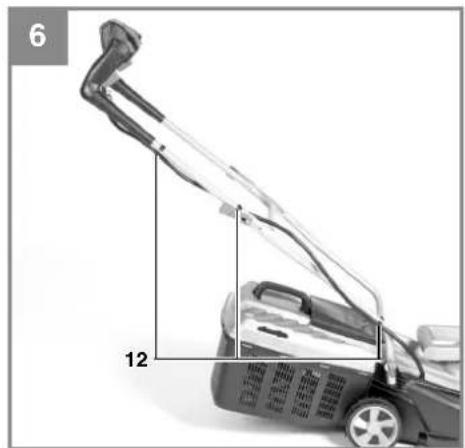

12. Kabelbefestigungsklammer

13. Befestigungsschrauben für oberen Schubbü-

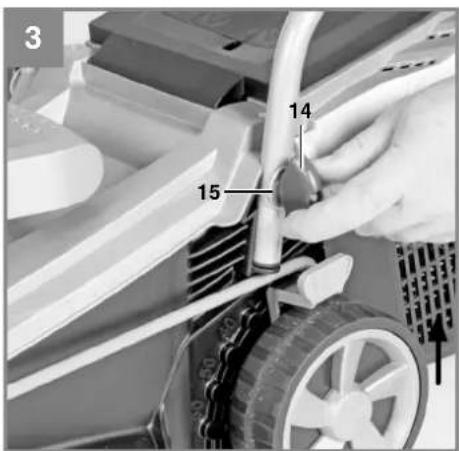

14. Mutter für unteren Schubbügel

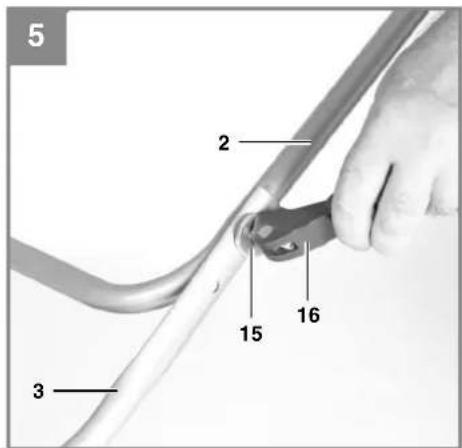

16. Mutter für oberen Schubbügel mit Schnell-

17. Fangkorb, unteres Gehäuseteil

20. Fangkorbeinleger

21. Sicherheitsstecker

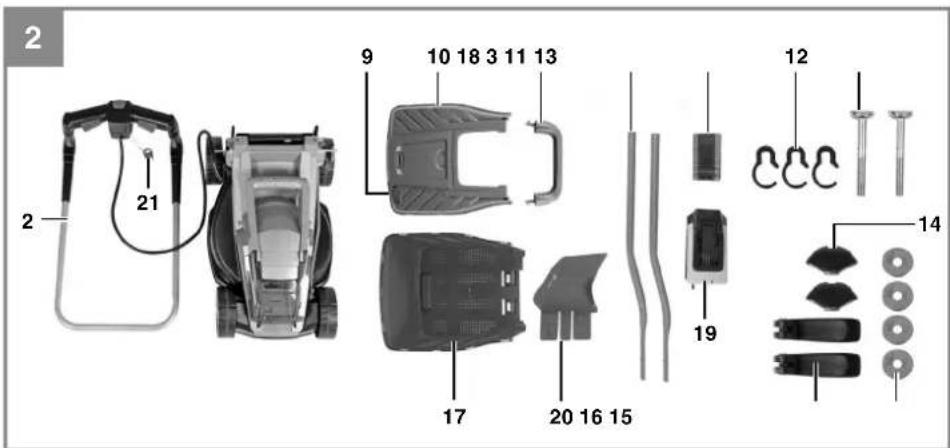

2.2 Lieferumfang und Auspacken (Bild 2)

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Anl_GAM_E_33_Li_SPK7.indb 7Anl_GAM_E_33_Li_SPK7.indb 7 07.11.14 09:5607.11.14 09:56DE

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr! Lieferumfang

Schubbügelhalter (2x)

Unterlegscheiben (4x)

Befestigungsschrauben für oberen Schubbü- gel (2x)

Mutter für oberen Schubbügel mit Schnell- spannfunktion (2x)

Kabelbefestigungsklammern (3x)

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Rasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet. Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pfl ege von Gras oder Rasenfl ächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht eingesetzt werden zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepfl anz- ungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht verwendet werden als Motorhacke und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel. Aus Sicherheitsgründen darf der Rasenmäher nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art, es sei denn, diese sind vom Herstel- ler ausdrücklich zugelassen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

: ............................... 2,29 dB(A) Garantierter Schallleistungspegel L

Die Geräusch- und Vibrationswerte wurden ent- sprechend den Normen EN ISO 3744:1995, ISO 11094: 1991 und EN ISO 20643:2008 ermit- telt. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird. Warnung! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultie- ren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

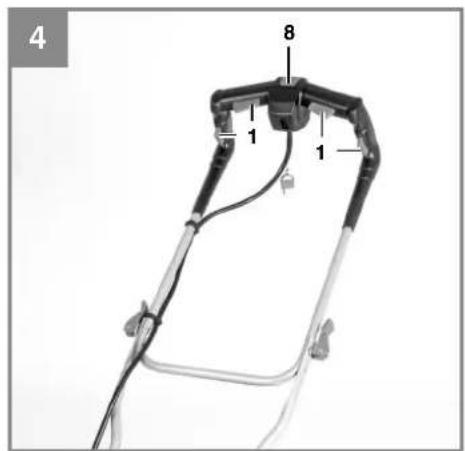

Der Rasenmäher ist bei Auslieferung teilmontiert. Der Schubbügel und der Fangkorb müssen vor dem Gebrauch des Rasenmähers montiert wer- den. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich beim Zusam- menbau an den Bildern. Montage des Schubbügels (Bild 3 bis 6) Nehmen Sie einen unteren Schubbügel (Bild 2/ Pos. 3) und befestigen diesen mit der Unterleg- scheibe und Mutter wie in Bild 3 gezeigt. Auf der anderen Seite gehen Sie analog vor. Der obere Schubbügel (Bild 1/Pos.2) muss auf die Schubbügelhalter (Bild2/Pos.3) geschoben werden und wie in Bild 5 gezeigt befestigt wer- den. Anschließend mit den Kabelhaltern (Bild 2/ Pos.12) die Motorleitung am Schubbügel befesti- gen (Bild 6). Montage des Fangkorbes (siehe Bilder 7 bis 9b) Stecken Sie das obere Fangkorbgehäuseteil (Bild 2 /Pos. 10) auf das untere Gehäuseteil (Bild

7) zusammen. Als nächstes drücken Sie den

Fangkorbgriff (Bild 2/Pos. 18) in die Öff nungen am Fangkorb (Bild 8). Kontrollieren Sie den festen und korrekten Sitz des Griff es. Anschließend drü- cken Sie den Fangkorbeinleger (Bild 2/ Pos. 20) in den Fangkorb wie in Bild 9a gezeigt. Zum Ein- hängen des Fangkorbes muss der Motor abge- schaltet, der Sicherheitsstecker gezogen werden und das Schneidemesser darf sich nicht drehen. Auswurfklappe (Bild 9b/Pos. 7) mit einer Hand an- heben. Mit der anderen Hand den Fangkorb am Handgriff halten und von oben einhängen. Füllstandanzeige Fangeinrichtung Die Fangeinrichtung verfügt über eine Füllstand- anzeige (Abb. 2/Pos. 9). Diese wird durch den Luftstrom den der Mäher im Betrieb erzeugt geöff net. Fällt die Klappe während des Mähens zu, ist die Fangeinrichtung voll und sollte geleert werden. Für eine einwandfreie Funktion der Füll- standanzeige müssen die Löcher unter der Klap- pe immer sauber und durchlässig sein. Anl_GAM_E_33_Li_SPK7.indb 9Anl_GAM_E_33_Li_SPK7.indb 9 07.11.14 09:5607.11.14 09:56DE

Verstellung der Schnitthöhe Achtung! Das Verstellen der Schnitthöhe darf nur bei aus- geschaltetem Gerät und abgezogenem Sicher- heitsstecker vorgenommen werden. Bevor Sie zu Mähen beginnen, prüfen Sie, ob das Schneidewerkzeug nicht stumpf und Ihre Befes- tigungmittel nicht beschädigt sind. Ersetzen Sie stumpfe und /oder beschädigte Schneidewerk- zeuge, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Sicherheits- stecker ziehen. Die Verstellung der Schnitthöhe muss wie folgt durchgeführt werden (siehe Bild 10):

1. Den Hebel (A) nach außen drücken.

2. Den Hebel (A) auf die gewünschte Schnitthö-

3. Den Hebel (A) loslassen und dessen siche-

ren Sitz in der Arretierung kontrollieren. Ablesen der Schnitthöhe Die Schnitthöhe ist von 20-60 mm in 5 Stufen einzustellen und kann an der Skala (Bild 10/B) abgelesen werden. Laden des Akkus (Abb. 11) Der mitgelieferte Akku-Pack darf nur im mitgelie- ferten Ladegerät geladen werden. Vor Erstinbe- triebnahme ist der Akku-Pack aufzuladen.

1. Vergleichen Sie, ob die auf dem Typenschild

des Ladegerätes angegebene Netzspannung mit der vorhandenen Netzspannung über- einstimmt. Stecken Sie den Netzstecker des Ladegerätes (19) in die Steckdose. Die rote LED (B) leuchtet.

2. Schieben Sie den Akku-Pack (11) auf das

Ladegerät (19) bis er hörbar einrastet.

3. Ist der Akku-Pack voll aufgeladen, so leuchtet

die grüne LED (C) dauernd.

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät. Während des Ladens kann sich der Akku-Pack etwas erwärmen. Dies ist jedoch normal. Nach Ladung des Akku-Packs ist dieser aus dem Ladegerät zu entfernen. Drücken Sie dazu gleich- zeitig die beiden seitlichen Rasttasten (D) und ziehen Sie den Akku-Pack aus dem Ladegerät. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor- handen ist

ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs! Montage des Akku-Packs (Abb. 12a/12b) Klappen Sie den Akkudeckel am Rasenmäher hoch. Schieben Sie den geladenen Akku-Pack in die Aufnahme bis er hörbar einrastet. Schließen Sie den Akkudeckel. Entnahme des Akku-Packs (Abb. 12c) Klappen Sie den Akkudeckel am Rasenmäher hoch. Drücken Sie gleichzeitig die beiden seitli- chen Rasttasten und ziehen den Akku-Pack aus dem Rasenmäher. Schließen Sie den Akkude- ckel. Akku-Kapazitätsanzeige (Abb. 15) Drücken Sie den Taster (F). Die Akku-Kapazitäts- anzeige signalisiert den Ladezustand des Akku- Packs anhand von 4 LED’s. Alle 4 LEDs leuchten: Der Akku-Pack ist aufgeladen. 3 LEDs leuchten: Der Akku-Pack verfügt über ausreichende Restla- dung. (≥ 50%) 2 LEDs leuchten: Beenden Sie ihre Arbeit und laden Sie den Akku auf. (≥ 25%) 1 LED leuchtet: Der Akku ist leer, laden Sie den Akku auf. (≤ 25%) Anl_GAM_E_33_Li_SPK7.indb 10Anl_GAM_E_33_Li_SPK7.indb 10 07.11.14 09:5607.11.14 09:56DE

Vorsicht! Der Rasenmäher ist mit einer Sicherheitsschal- tung ausgerüstet um unbefugten Gebrauch zu verhindern. Unmittelbar vor Inbetriebnahme des Rasenmähers den Sicherheitsstecker (Abb. 13) einsetzen und bei jeder Unterbrechung oder Beendigung der Arbeit den Sicherheitsstecker wieder entfernen. Achtung! Um ein ungewolltes Einschalten zu verhindern, ist der Rasenmäher mit einer Einschaltsperre (Bild 4/ Pos. 8) ausgestattet, die gedrückt werden muss, bevor die Schalttasten (Bild 4 / Pos. 1) aktiviert werden können. Werden die Schalttasten losge- lassen wird der Rasenmäher ausgeschaltet. Füh- ren Sie diesen Vorgang einige Male durch, damit Sie sicher sind, dass ihr Gerät korrekt funktioniert. Bevor Sie Reparatur- oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich das Messer nicht dreht und der Sicher- heitsstecker gezogen ist. Warnung! Öff nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Umlaufendes Messer kann zu Verletzungen führen. Befestigen Sie die Auswurfklappe bzw. den Gras- fangkorb immer sorgfältig. Beim Entfernen vorher den Motor ausschalten. Der durch die Führungsholme gegebene Sicher- heitsabstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Ho- sen. Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Rasenmäher aus Sicherheitsgründen nicht gemäht werden. Üben Sie besondere Vorsicht beim Rückwärts- bewegen und beim Ziehen des Rasenmähers. Stolpergefahr! Hinweise zum richtigen Mähen Beim Mähen wird eine überlappende Arbeitswei- se empfohlen. Nur mit scharfen, einwandfreien Messern schnei- den, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen füh- ren. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Strei- fen stehen bleiben. Wie oft gemäht werden soll, hängt grundsätzlich von der Wachstumsgeschwindigkeit des Rasens ab. In der Hauptwachstumszeit (Mai - Juni) zwei- mal in der Woche, sonst einmal in der Woche. Schnitthöhe soll zwischen 4 - 6cm liegen und

4 - 5cm sollte das Wachstum bis zum nächsten

Schnitt betragen. Ist der Rasen einmal etwas län- ger geworden, so sollten Sie hinterher nicht den Fehler machen, ihn sofort auf die normale Höhe zurückzuschneiden. Dies schadet dem Rasen. Schneiden Sie dann nie mehr als die Hälfte der Grashöhe zurück. Die Unterseite des Mähergehäuses sauber hal- ten und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Gra- sauswurf. An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsäch- lichen Rasenlänge. Führen Sie mehrere Durch- gänge aus, so dass maximal 4cm Rasen auf einmal abgetragen werden. Bevor irgendwelche Kontrollen des Messers durchgeführt werden, Motor abstellen. Denken Sie daran, dass sich das Messer nach dem Ausschalten des Motors noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut ge- schliff en ist. Im entgegengesetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befi ndliche Messer auf einen Gegenstand schlägt, den Ra- senmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschlie- ßend den Zustand des Messers und des Messer- halters. Falls diese beschädigt sind müssen sie ausgewechselt werden. Anl_GAM_E_33_Li_SPK7.indb 11Anl_GAM_E_33_Li_SPK7.indb 11 07.11.14 09:5607.11.14 09:56DE

Sobald während des Mähens Grasreste liegen bleiben, muss der Fangkorb entleert werden. Achtung! Vor dem Abnehmen des Fangkorbes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten. Sicherheitsstecker ziehen. Zum Abnehmen des Fangkorbes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangkorb am Tragegriff herausnehmen. Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangkorbs zu und verschließt die hintere Auswurföff nung. Bleiben dabei Grasreste in der Öff nung hängen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmäher um etwa 1m zu- rückzuziehen. Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfs- mitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns muss der Fangkorb von innen nach der Benut- zung gereinigt werden. Fangkorb nur bei abgeschaltetem Motor, gezo- genen Sicherheitsstecker und stillstehendem Schneidwerkzeug einhängen. Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangkorb am Handgriff halten und von oben einhängen.

7. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Si- cherheitsstecker (Abb. 13).

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Der Rasenmäher darf nicht mit fließendem Wasser, insbesondere unter Hochdruck, ge- reinigt werden.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

Säubern Sie den Rasenmäher möglichst mit Bürsten oder Lappen.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Abgenutzte oder beschädigte Messer, Mes- serträger und Bolzen sind satzweise vom autorisierten Fachmann zu ersetzen, um die Auswuchtung aufrecht zu erhalten.

Sorgen Sie dafür, dass alle Befestigungsele- mente (Schrauben, Muttern usw.) stets fest angezogen sind so dass Sie mit dem Mäher sicher arbeiten können.

Überprüfen Sie die Grasfangeinrichtung häu- fig auf Verschleißerscheinungen.

Ersetzen Sie verschlissene oder beschädigte Teile.

Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden.

Die regelmäßige Pflege des Rasenmähers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Mähen Ihres Rasens bei.

Das am stärksten dem Verschleiß ausge- setzte Bauteil ist das Messer. Prüfen Sie regelmäßig den Zustand des Messers sowie die Befestigung desselben. Ist das Messer abgenutzt, muss es sofort ausgewechselt oder geschliffen werden. Sollten übermäßige Vibrationen des Rasenmähers auftreten, bedeutet dies, dass das Messer nicht richtig ausgewuchtet ist oder durch Stöße verformt wurde. In diesem Fall muss es repariert oder ausgewechselt werden.

Im Geräteinneren befinden sich keine weite- ren zu wartenden Teile. Anl_GAM_E_33_Li_SPK7.indb 12Anl_GAM_E_33_Li_SPK7.indb 12 07.11.14 09:5607.11.14 09:56DE

7.4 Auswechseln des Messers

Aus Sicherheitsgründen empfehlen wir, den Austausch der Messer von einem autorisierten Fachmann vornehmen zu lassen. Vorsicht! Si- cherheitsstecker ziehen. Arbeits-Handschuhe tragen! Verwenden Sie nur Original Messer, da andernfalls Funktionen und Sicherheit unter Um- ständen nicht gewährleistet sind. Zum Wechseln des Messers gehen Sie wie folgt vor:

1. Lösen Sie die Befestigungsschraube (siehe

2. Nehmen Sie das Messer ab und ersetzen es

3. Beim Einbau des neuen Messers achten Sie

bitte auf die Einbaurichtung des Messers. Die Windfl ügel des Messers müssen in den Motorraum ragen (siehe Abb. 14). Die Auf- nahmedome müssen mit den Stanzungen im Messer übereinstimmen.

4. Anschließend ziehen Sie mit dem Universal-

schlüssel die Befestigungsschraube wieder fest. Das Anzugsmoment sollte ca. 25 Nm betragen. Zum Saisonende führen Sie eine allgemeine Kontrolle des Rasenmähers durch und entfernen alle angesammelten Rückstände. Vor jedem Saisonstart den Zustand des Messers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle. Verwenden Sie nur Original Ersatzteile.

7.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info Ersatzmesser Art.-Nr.: 90.600.48

8. Lagerung und Transport

Lagerung Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager- temperatur liegt zwischen 5 ˚C und 30 ˚C. Bewah- ren Sie das Gerät in der Originalverpackung auf. Transport

Schalten Sie das Gerät aus und ziehen Sie den Sicherheitsstecker bevor Sie dieses transportieren.

Bringen Sie, falls vorhanden, Transport- schutzvorrichtungen an.

Schützen Sie das Gerät gegen Schäden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.

Sichern Sie das Gerät gegen Verrutschen und Kippen.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anl_GAM_E_33_Li_SPK7.indb 13Anl_GAM_E_33_Li_SPK7.indb 13 07.11.14 09:5607.11.14 09:56DE

10. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED An Aus Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät. Blinkt Aus Laden Das Ladegerät lädt den Akku im Normalbetrieb. Aus An Der Akku ist betriebsbereit. Blinkt Aus Laden Die Akkutemperatur liegt nicht im Idealbereich zwischen -5 °C und 50 °C. Maßnahme: Sobald die gestattete Temperatur erreicht ist, wird der Akku geladen. Anl_GAM_E_33_Li_SPK7.indb 14Anl_GAM_E_33_Li_SPK7.indb 14 07.11.14 09:5607.11.14 09:56DE

Fehler Mögliche Ursache Beseitigung Motor läuft nicht an a) Kondensator defekt b) Anschlüsse am Motor oder Kon- densator gelöst c) Gerät steht im hohen Gras d) Mähergehäuse verstopft e) Sicherheitsstecker nicht einge- steckt f) Akku nicht korrekt eingesteckt a) Durch Kundendienstwerkstatt über- prüfen lassen b) Durch Kundendienstwerkstatt über- prüfen lassen c) Auf niedrigem Gras oder bereits gemähten Flächen starten; Eventuell Schnitthöhe ändern d) Gehäuse reinigen, damit das Messer frei läuft e) Sicherheitsstecker einstecken (siehe 6.) f) Akku entfernen und neu einstecken (siehe 5.) Motorleistung läßt nach a) Zu hohes oder zu feuchtes Gras b) Mähergehäuse verstopft c) Messer stark abgenutzt d) Akkukapazität lässt nach a) Schnitthöhe korrigieren b) Gehäuse reinigen c) Messer auswechseln d) Akkukapazität prüfen und gegebenenfalls Akku laden (siehe 5.) Unsauberer Schnitt a) Messer abgenutzt b) Falsche Schnitthöhe a) Messer auswechseln oder nachschleifen b) Schnitthöhe korrigieren Hinweis! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet! Anl_GAM_E_33_Li_SPK7.indb 15Anl_GAM_E_33_Li_SPK7.indb 15 07.11.14 09:5607.11.14 09:56DE

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand- stücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil- funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an. Anl_GAM_E_33_Li_SPK7.indb 16Anl_GAM_E_33_Li_SPK7.indb 16 07.11.14 09:5607.11.14 09:56DE

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten, Akku Verbrauchsmaterial/ Verbrauchsteile* Messer Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_GAM_E_33_Li_SPK7.indb 17Anl_GAM_E_33_Li_SPK7.indb 17 07.11.14 09:5607.11.14 09:56DE

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos- tenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem

Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk- lichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan- de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) E-Mail: [e-mail] · Internet: www.isc-gmbh.info Anl_GAM_E_33_Li_SPK7.indb 18Anl_GAM_E_33_Li_SPK7.indb 18 07.11.14 09:5607.11.14 09:56GB
