GAM-E33Li - Cortadora de césped Gardol - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped de acumulador
Marca	Gardol
Modelo	GAM-E33Li
Ancho de corte	33 cm
Volumen del cesto recolector	30 litros
Ajuste de altura de corte	20 a 60 mm, 5 posiciones
Velocidad de giro del motor	3250 rpm
Peso	13 kg
Tensión nominal acumulador	40 V CC
Capacidad acumulador	2,6 Ah
Tipo de acumulador	Iones de litio, 10 celdas
Tensión de entrada cargador	195-250 V ~ 50/60 Hz
Tensión de salida cargador	36-37 V CC
Corriente de salida cargador	0,8 A
Nivel de presión acústica (LpA)	86 dB(A)
Nivel de potencia acústica garantizado (LWA)	92 dB(A)
Vibración en el manillar	≤ 2,5 m/s²
Indicador de nivel de llenado	Sí (válvula indicadora)
Dispositivos de seguridad	Bloqueo de arranque, enchufe de seguridad, cuchilla giratoria después de parada
Uso conforme	Jardines domésticos y de ocio, máx. 50 h/año
Garantía	60 meses (5 años)
Limpieza y mantenimiento	No limpiar con agua corriente; usar paño húmedo y jabón

Preguntas frecuentes - GAM-E33Li Gardol

¿Cómo ajustar la altura de corte?

El ajuste se realiza con el motor parado y el enchufe de seguridad retirado. Presione la palanca hacia afuera (A), colóquela en la altura deseada (20-60 mm en 5 posiciones), luego suéltela para bloquearla. Consulte la figura 10 del manual.

¿Cómo cargar el acumulador?

Utilice únicamente el cargador suministrado. Enchufe el cargador en una toma de 195-250 V, inserte el acumulador en el cargador hasta que haga clic. El indicador rojo parpadea durante la carga, el indicador verde se enciende cuando está completamente cargado. La carga dura algunas horas.

¿Qué hacer si el motor no arranca?

Verifique que el enchufe de contacto esté conectado (figura 13) y que el acumulador esté correctamente insertado y cargado. Si el césped está demasiado alto, desplácese a una zona ya cortada o reduzca la altura de corte. Limpie la carcasa si está obstruida. Si el problema persiste, contacte al servicio técnico.

¿Cómo reemplazar la cuchilla?

Pare el motor y retire el enchufe de seguridad. Use guantes. Desatornille el tornillo de fijación (fig. 14), retire la cuchilla vieja e instale la nueva respetando la dirección (las aletas hacia la carcasa). Apriete el tornillo a aproximadamente 25 Nm. Use una cuchilla original (ref. 90.600.48).

¿Cuál es la capacidad del cesto recolector?

El cesto recolector tiene un volumen de 30 litros. Está equipado con un indicador de nivel de llenado: si la válvula se cierra durante el corte, el cesto está lleno y debe vaciarse.

¿Qué tipo de acumulador utiliza este cortacésped?

El acumulador es de iones de litio, 40 V CC, 2,6 Ah, con 10 celdas. Es extraíble y se recarga con el cargador suministrado.

¿Cómo limpiar el cortacésped?

Desconecte siempre el enchufe de seguridad antes de la limpieza. No use nunca agua corriente ni limpiador de alta presión. Limpie con un paño húmedo y un poco de jabón. Para la carcasa, use un cepillo o paño. No deje que entre agua en el interior.

¿Cuál es la duración de la garantía?

La garantía es de 60 meses (5 años) a partir de la fecha de compra. Cubre defectos de material o fabricación. Las piezas de desgaste (cuchilla, escobillas, acumulador) no están cubiertas. Para hacer valer sus derechos, registre el aparato en www.isc-gmbh.info.

¿Se puede usar el cortacésped en pendientes?

Sí, pero corte siempre perpendicular a la pendiente. No corte en pendientes de más del 15%. Manténgase estable, use zapatos antideslizantes y pantalones. Tenga cuidado al cambiar de dirección.

¿Cómo almacenar el cortacésped en invierno?

Almacene el aparato y el acumulador en un lugar oscuro, seco, protegido de heladas (5-30 °C) y fuera del alcance de los niños. Limpie el cortacésped, retire los depósitos de césped y guárdelo en su embalaje original si es posible. Retire el acumulador y cárguelo antes del almacenamiento.

MANUAL DE USUARIO GAM-E33Li Gardol

ES Manual de instrucciones original Cortacésped a batería

ante i portacavo (Fig. 6).

Índice de contenidos

1. Instrucciones de seguridad ....59
2. Descripción del aparato y volumen de entrega 59
3. Uso adecuado....60
4. Características técnicas 60
5. Antes de la puesta en marcha....61
6. Manejo 63
7. Mantenimiento, limpieza y pedido de piezas de repuesto 64
8. Almacenamiento y transporte....65
9. Eliminación y reciclaje....65
10. Indicación cargador....66
11. Plan para localización de fallos....67
    Información de servicio....69
    Certificado de garantía....70

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Los niños no deben usar el aparato. Vigilar a los niños para asegurarse de que no jueguen con el aparato. Los niños no pueden limpiar ni realizar trabajos de mantenimiento en el aparato. El aparato no puede ser utilizado por personas cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios a no ser que estén vigiladas o hayan recibido instrucciones de una persona que se responsabilice de ellos.

ES

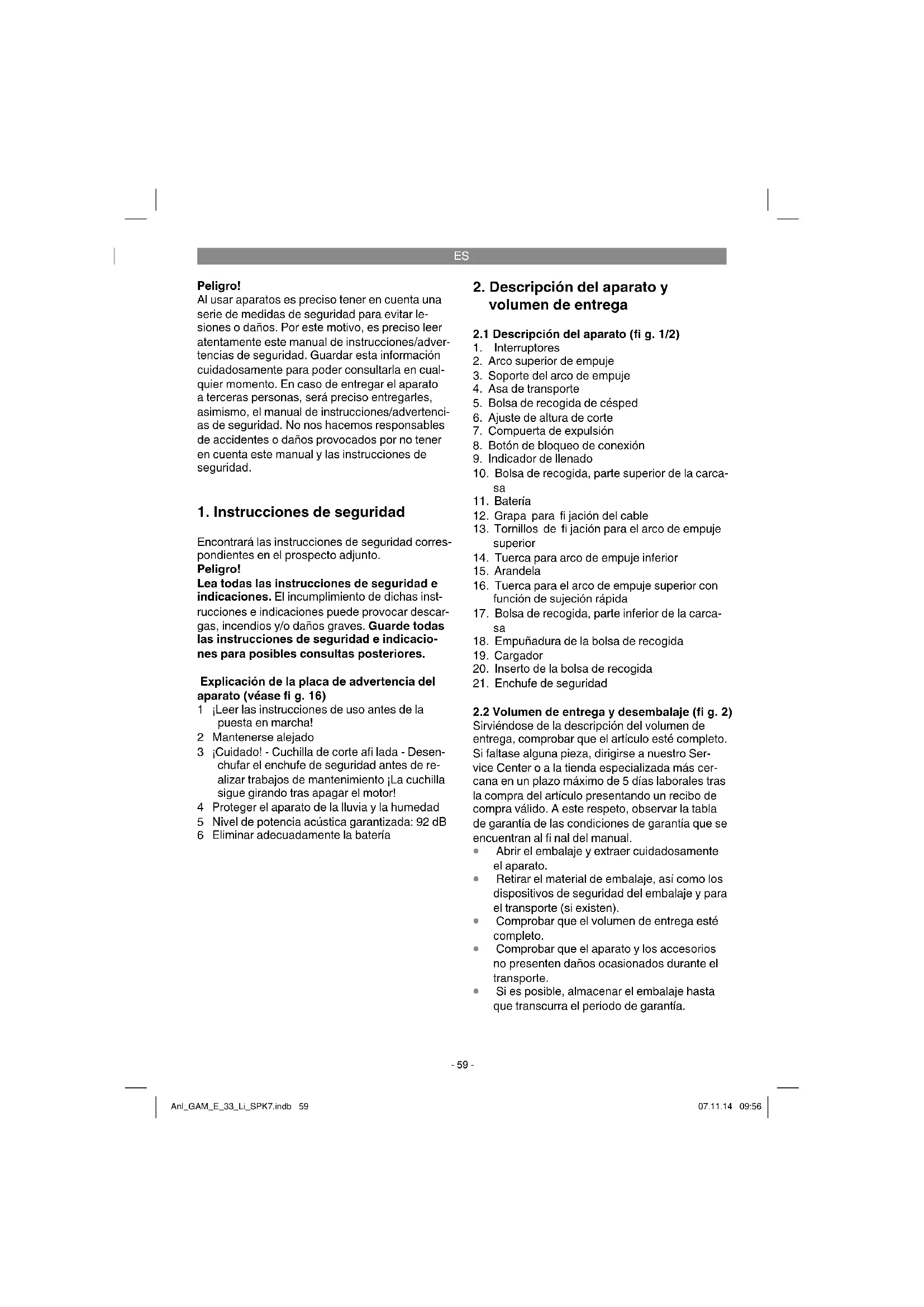

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro!

Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Explicación de la placa de advertencia del aparato (véase fi g. 16)

1 ¡Leer las instrucciones de uso antes de la puesta en marcha!
2 Mantenerse alejado
3 ¡Cuidado! - Cuchilla de corte afi lada - Desenchufar el enchufe de seguridad antes de realizar trabajos de mantenimiento ¡La cuchilla sigue girando tras apagar el motor!
4 Proteger el aparato de la lluvia y la humedad
5 Nivel de potencia acústica garantizada: 92 dB
6 Eliminar adecuadamente la batería

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (fi g. 1/2)

1. Interruptores
2. Arco superior de empuje
3. Soporte del arco de empuje
4. Asa de transporte
5. Bolsa de recogida de césped
6. Ajuste de altura de corte
7. Compuerta de expulsión
8. Botón de bloqueo de conexión

9. Indicador de llenado

10. Bolsa de recogida, parte superior de la carca- sa

11. Batería

12. Grapa para fi jación del cable

13. Tornillos de fi jación para el arco de empuje superior

14. Tuerca para arco de empuje inferior

15. Arandela

16. Tuerca para el arco de empuje superior con función de sujeción rápida

17. Bolsa de recogida, parte inferior de la carca- sa

18. Empuñadura de la bolsa de recogida

19. Cargador

20. Inserto de la bolsa de recogida

21. Enchufe de seguridad

2.2 Volumen de entrega y desembalaje (fi g. 2) Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo.

Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

• Abrir el embalaje y extraer cuidadosamente el aparato.
• Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).
• Comprobar que el volumen de entrega esté completo.
• Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.
• Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía.

ES

Peligro!

¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asfi xia!

Volumen de entrega

• Cortacésped a batería
- Soportes del arco de empuje (2x)
• Bolsa de recogida de césped
• Arandelas (4x)
- Tornillos de fijación para arco de empuje superior (2x)
- Tuerca para el arco de empuje superior con función de sujeción rápida (2x)
• Enchufe de seguridad
• Grapas para fijación del cable (3x)
Batería
Cargador
• Manual de instrucciones original
- Instrucciones de seguridad

3. Uso adecuado

El cortacésped es adecuado para el uso en jardines privados o de hobby.

Se defi ne como cortacésped para el uso privado todo aquel cortacésped cuyo empleo a lo largo del año no supere por lo regular las 50 horas de servicio, estando indicado su uso mayoritariamente para el cuidado de superfi cies de césped que no formen parte de instalaciones públicas, parques, polideportivos, así como zonas agrícolas o forestales.

¡Atención! A fi n de evitar todo riesgo de lesiones para el operario, el cortacésped no debe ser empleado para cortar arbustos, setos y matorrales, para cortar y triturar plantas trepadoras o césped en azoteas o terrazas, para limpiar (por aspiración) aceras, evitando asimismo emplearlo como trituradora para desmenuzar ramas de árbol o setos. Además, el cortacésped no debe usarse como azada para allanar irregularidades en el suelo como, por ejemplo, los montículos de tierra hechos por los topos.

Por motivos de seguridad, no emplear el cortacésped como unidad motriz para otras herramientas de trabajo y juegos de herramientas de toda índole, a no ser que ello haya sido permitido expresamente por el fabricante.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

4. Características técnicas

Revoluciones del motor: 3250 r.p.m.
Clase de protección: ....III
Peso: 13kg
Anchura de corte:....33 cm
Volumen de la bolsa de
recogida de césped: 30 litros
Nivel de presión acústica L_pA ....86dB(A)
Imprecisión K_pA : 3 dB(A)
Nivel de potencia acústica medido L_WA :89,9dB(A)
Imprecisión K_WA : 2,29 dB(A)
Nivel de potencia
acústica garantizado L_WA : 92 dB(A)
Vibración en el mango a: ....≤ 2,5 m/s²
Imprecisión K: 1,5 m/s²
Ajuste de altura de corte: .....20-60 mm; 5 niveles
Tipo de protección: IPX1

baterías de iones de litio

Tensión: 40 V d.c.

Capacidad: 2,6 Ah

N° de celdas: 10

cargadores

Tensión de entrada: .....195-250 V \~ 50/60 Hz

Tensión de salida: 36-37 V d. c.

Corriente de salida: 0,8 A

Clase de protección: .....II /☐

ES

Los valores de ruido y vibración se han determinado conforme a las normas EN ISO 3744:1995, EN ISO 11094:1991 y EN ISO 20643:2008.

¡Reducir la emisión de ruido y las vibraciones al mínimo!

• Emplear sólo aparatos en perfecto estado.
• Realizar el mantenimiento del aparato y limpiarlo con regularidad.
  • Adaptar el modo de trabajo al aparato.
  • No sobrecargar el aparato.
• En caso necesario dejar que se compruebe el aparato.
• Apagar el aparato cuando no se esté utilizando.
  • Llevarguantes.

Riesgos residuales

Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producirse los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.

Aviso:

Este aparato genera un campo electromagnético durante su funcionamiento. En determinadas circunstancias, este campo podrá afectar a los posibles implantes médicos activos o pasivos. Para reducir el peligro de lesiones graves o incluso mortales, recomendamos a las personas que lleven este tipo de implantes que consulten a su médico y al fabricante del implante antes de utilizar el aparato.

5. Antes de la puesta en marcha

El cortacésped se entrega parcialmente montado. El arco de empuje y la bolsa de recogida deben montarse antes de empezar a utilizar el cortacésped. Siga el manual de instrucciones paso a paso y fijese en las imágenes a la hora de realizar el montaje.

Montaje del arco de empuje (fi g. 3 - 6)

Tomar un arco de empuje inferior (fi g. 2/pos. 3) y fi jarlo a la arandela y tuerca según se muestra en la fi g. 3. Proceder de la misma forma en el otro lado.

El arco de empuje superior (fi g. 1/pos. 2) se debe desplazar por el soporte del arco de empuje (fi g. 2/pos. 3) y fijar según se muestra en la fig. 5. A continuación, fi jar el cable del motor con los sujetacables (fi g. 2/pos. 12) al arco de empuje (fi g. 6).

Montar la bolsa de recogida (véanse las fi gu-ras 7 a 9b)

Encajar las partes superior (fi g. 2/pos. 10) e inferior (fi g. 7) de la carcasa de la bolsa de recogida. A continuación, introducir la empuñadura (fi g. 2/pos. 18) en los orifi cios de la bolsa de recogida (fi g. 8). Asegurarse de que la empuñadura esté bien fi ja y en el alojamiento adecuado. A continuación, introducir el inserto de la bolsa de recogida (fi g. 2/pos. 20) en la bolsa de recogida según se muestra en la fi g. 9a. Antes de sujetar la bolsa de recogida en su sitio, apagar el motor y esperar a que la cuchilla se halle totalmente parada. Levantar la compuerta de expulsión (fi g. 9b/pos. 7) con una mano. Sostener la bolsa de recogida por la empuñadura con la otra mano y colgarla desde arriba.

Indicador de llenado del dispositivo colector El dispositivo colector dispone de un indicador de nivel de llenado (fi g. 2/pos. 9), el cual se abre con el caudal de aire que genera el cortacésped cuando está en funcionamiento. Si la compuerta se cierra de golpe mientras se está cortando el césped, signifi ca que el dispositivo colector está lleno y se debe vaciar. Para que el indicador de llenado funcione correctamente, será preciso mantener siempre limpios y permeables los orificios bajo la compuerta.

ES

Ajuste de la altura de corte ¡Atención!

El ajuste de la altura de corte debe efectuarse únicamente tras haber desconectado el aparato y sacado el enchufe de seguridad.

Antes de empezar a cortar el césped, compruebe que la herramienta de corte esté afi lada y que sus elementos de sujeción no presenten daños. Sustituir aquellas herramientas de corte que no estén afi ladas o se encuentren dañadas con el fin de evitar desequilibrios en el aparato. Durante las comprobaciones, parar el motor y retirar el enchufe de seguridad de la toma de corriente.

La altura de corte se ajusta como se indica a continuación (véase fi g. 10):

1. Presionar la palanca (A) hacia fuera.
2. Colocar la palanca (A) a la altura de corte deseada.
3. Soltar la palanca (A) y comprobar que esté bien asentada en el dispositivo de retención.

Comprobación de la altura del corte

La altura del corte se puede ajustar de 20 a 60 mm en 5 niveles, y se puede leer en la escala graduada (fi g. 10/B).

Carga de la batería (fi g. 11)

La batería suministrada sólo puede cargarse en el cargador suministrado. Cargar la batería antes de la primera puesta en marcha.

1. Comprobar que la tensión de red coincide con la especificada en la placa de identificación del cargador. Conectar el enchufe del cargador (19) a la toma de corriente. El LED rojo (B) se ilumina.
2. Meter la batería (11) en el cargador (19) hasta que se escuche como encaja.
3. Cuando la batería esté completamente cargada se encenderá el LED verde (C) de forma permanente.
4. El apartado „Indicación cargador“ incluye una tabla con los signifi cados de las indicaciones LED del cargador.

Es posible que la batería se caliente durante el proceso de carga. Esto es normal.

Quitar la batería del cargador cuando se haya cargado. Presionar para ello al mismo tiempo las dos teclas de retención laterales (D) y tirar de la batería para sacarla del cargador.

En caso que no sea posible cargar la batería, comprobar que

• exista tensión de red en el enchufe
- exista buen contacto entre los contactos de carga.

En caso de que todavía no fuera posible cargar la batería, rogamos enviar

- elcargador

• y la batería

a nuestro servicio de asistencia técnica.

Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Hacerlo es imprescindible también en cuanto se detecta que disminuye el rendimiento del aparato. No descargar jamás la batería por completo. Esto podría provocar un defecto en la batería.

Montaje de la batería (fi g. 12a/12b)

Levantar la tapa de la batería en el cortacésped. Deslizar la batería cargada en el alojamiento hasta que se escuche como encaja. Cerrar la tapa de la batería.

Extracción de la batería (fi g. 12c)

Levantar la tapa de la batería en el cortacésped. Presionar para ello al mismo tiempo las dos teclas de retención laterales y tirar de la batería para sacarla del cortacésped. Cerrar la tapa de la batería.

Indicador de capacidad de batería (fi g. 15)

Presionar el pulsador (F). El indicador de capacidad de batería señala el estado de carga de la batería con 4 luces LED.

Los 4 LED están iluminados:

La batería está cargada.

3 LED están iluminados:

La batería dispone de sufi ciente carga residual. (≥ 50%)

2 LED están iluminados:

Dejar de trabajar y cargar la batería. (≥ 25%)

La batería está vacía, es preciso cargarla. (≤ 25%)

ES

6. Manejo

Cuidado!

El cortacésped está provisto de un interruptor de seguridad para evitar que se use indebidamente. Justo antes de la puesta en marcha del cortacésped, es preciso poner el enchufe de seguridad (fi g. 13) y quitarlo cada vez que se interrumpan o fi nalicen los trabajos.

¡Atención!

Con el fi n de evitar una conexión involuntaria, se ha equipado el cortacésped con un botón de bloqueo de conexión (fi g. 4/pos. 8) que se ha de pulsar antes de que puedan activarse los interruptores (fi g. 4/pos. 1). El cortacésped se desconecta de inmediato si se dejan de presionar los interruptores. Repetir este proceso un par de veces para asegurarse de que el aparato funciona correctamente. Antes de efectuar trabajos de reparación o mantenimiento en el equipo, es preciso asegurarse de que las cuchillas no giran y que el enchufe de seguridad esté quitado.

Aviso! No abrir nunca la compuerta del expulsor cuando se esté vaciando el dispositivo colector y el motor esté todavía funcionando. La cuchilla giratoria puede ocasionar lesiones de gravedad.

Fijar siempre con cuidado la compuerta de expulsión o la bolsa de recogida de césped. Antes de sacar algún componente, apagar el motor.

Es necesario mantener siempre la distancia de seguridad establecida por el mango entre la carcasa de la cuchilla y el operario. Se aconseja ser especialmente cuidadoso a la hora de cortar el césped, especialmente al cambiar el sentido de la marcha en zanjas y pendientes. Es preciso asegurarse de que se mantiene una posición segura, de que se lleva calzado de suela antideslizante, con buenas propiedades adherentes y pantalones largos.

Cortar siempre el césped de forma transversal a la pendiente. Por motivos de seguridad, no debe cortarse el césped con la máquina en pendientes con más de 15 grados de inclinación.

Poner especial cuidado al moverse hacia atrás y al tirar del cortacésped. ¡Peligro de tropezar!

Instrucciones para cortar el césped de manera adecuada

A la hora de cortar el césped, se recomienda hacer pasadas que se sobrepongan.

Cortar el césped empleando únicamente cuchillas afiladas y en perfecto estado con el fin de que los tallos no se deshilachen, provocando así un amarilleamiento del césped.

Para conseguir un corte limpio del césped es necesario que los recorridos del cortacésped sean lo más rectos posible. Dichos recorridos deben superponerse entre sí algunos centímetros para que no quede ninguna banda de césped sin cortar.

La frecuencia con la que se debe cortar el césped dependerá básicamente de lo rápido que crezca. En la temporada de mayor crecimiento (mayo-junio) dos veces por semana, en otras épocas, una vez por semana. La altura de corte debe ser de entre 4 y 6 cm, dejando que el césped crezca unos 4-5 cm más antes de volver a cortarlo. Si alguna vez deja que el césped crezca más de lo normal, no cometa el error de volver a cortarlo a la altura regular puesto que no haría más que dañarlo. La primera vez no corte más de la mitad de la altura del césped.

Mantener limpia la parte inferior del chasis del cortacésped, eliminando totalmente los residuos de césped acumulados. Los residuos acumulados difi cultan el proceso de puesta en marcha, menoscabando calidad de corte y la expulsión de césped.

En las pendientes, es necesario que el recorrido de corte se efectúe de forma transversal a la pendiente. El cortacésped no puede resbalar si se halla en posición oblicua hacia arriba.

Seleccionar la altura de corte correspondiente a la longitud real del césped. Pasar el cortacésped varias veces de tal manera que cada vez que lo pase cortar un máximo de 4 cm de césped.

Antes de realizar cualquier control de las cuchillas, no se olvide de desconectar el motor. Tener

ES

siempre en cuenta que, aunque se haya apagado el motor, la cuchilla sigue girando por inercia durante algunos segundos. No intentar jamás parar la cuchilla. Comprobar con regularidad si la cuchilla se halla bien sujeta, en buen estado y bien afilada. Si se encuentra dañada, afilarla o cambiarla por otra nueva. En caso de que la cuchilla en movimiento tropiece con algún objeto, parar el cortacésped y esperar hasta que la cuchilla se detenga por completo. A continuación, controlar el estado de la cuchilla y del soporte de la cuchilla. En caso de que presenten daños es necesario cambiarlas.

Cuando empiecen a dejarse restos de césped mientras lo esté cortando será preciso que vacie la bolsa de recogida. ¡Atención! Antes de extraer la bolsa de recogida, es necesario apagar el motor y esperar a que la herramienta de corte esté parada por completo.

Para extraer la bolsa de recogida, levantar la compuerta de expulsión con una mano y, con la otra, sacar la bolsa estirándola por el asa. De acuerdo con la normativa relativa a seguridad, la compuerta de expulsión se cierra de golpe una vez extraída la bolsa de recogida, obturando así el orifi cio posterior de expulsión. En caso de que queden restos de césped en el orifi cio, es necesario retirar el cortacésped aprox. 1 m, con el fi n de facilitar el arranque del motor.

No eliminar con la mano o los pies los restos de césped que se encuentren adheridos al chasis y en la herramienta de trabajo, utilizar siempre un objeto adecuado, por ejemplo, cepillos o escobillas.

Para poder recoger bien el césped, es preciso limpiar el interior de la bolsa de recogida después del uso.

Colgar la bolsa de recogida únicamente cuando se haya desconectado el motor y la herramienta de corte se haya detenido por completo.

Levantar con una mano la compuerta de expulsión, mientras sostiene con la otra mano el asa de la Bolsa de recogida y la cuelga desde arriba.

7. Mantenimiento, limpieza y pedido de piezas de repuesto

Peligro!

Quitar el enchufe de seguridad antes de cada limpieza (fi g. 13).

7.1 Limpieza

• Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.
• El cortacésped no debe limpiarse con agua corriente, especialmente a alta presión.
• Se recomienda limpiar el aparato tras cada uso.
• Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato.
• Limpiar el cortacésped empleando cepillos y trapos.

7.2 Escobillas de carbón

En caso de formación excesiva de chispas, ponerse en contacto con un electricista especializado para que compruebe las escobillas de carbón.

Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista.

7.3 Mantenimiento

Las cuchillas desgastadas o que presenten daños, los soportes de la cuchilla y los pernos han de ser cambiados únicamente como juego completo por una persona especializada con el fin de mantener el equilibrio de la máquina.
- Asegurarse de que todos los elementos de sujeción (tornillos, tuercas, etc.) estén bien apretados para que se pueda trabajar con el cortacésped de forma segura.
- Comprobar regularmente que el dispositivo de recogida de césped no presente señales de desgaste.
- Cambiar las piezas desgastadas o que presenten daños.
- Es preciso limpiar y a continuación engrasar todas los componentes con rosca, así como las ruedas y los ejes con el fin de garantizar

ES

que tengan una larga vida útil.

• El cuidado regular del cortacésped garantiza una prolongada vida útil, así como rendimiento del aparato, redundando todo ello en pro de la facilidad y eficiencia requeridas a la hora de cortar el césped.
• El componente más sometido al desgaste es la cuchilla. Comprobar regularmente el estado de la misma, así como que se halle bien sujeta. En caso de que la cuchilla esté desgastada, se ha de cambiar o afilar de inmediato. Si el cortacésped vibra en exceso, significa que la cuchilla no se halla bien equilibrada o que se ha deformado debido a los golpes. En este caso, la misma debe ser cambiada o reparada.
• No es preciso realizar el mantenimiento de otras piezas en el interior del aparato.

7.4 Cambiar la cuchilla

Por motivos de seguridad, le aconsejamos que una persona especializada y autorizada para ello efectúe el cambio de la cuchilla. ¡Atención! Ponerse guantes de trabajo. Emplear únicamente cuchillas originales, de no ser así, no se garantiza el funcionamiento correcto ni la seguridad del aparato.

Para cambiar la cuchilla, es preciso seguir los siguientes pasos:

1. Soltar el tornillo de fijación (véase fig. 14).
2. Retirar la cuchilla y sustituirla por una nueva.
3. Durante el montaje de la nueva cuchilla asegurarse de que lo hace en el sentido correcto. Las aspas de la cuchilla deben penetrar en el compartimento del motor (véase fi g. 14). Los mandriles de sujeción deben coincidir con las perforaciones de la cuchilla.
4. A continuación, apretar el tornillo de fi jación con la llave universal. El par debe ser de aprox. 25 Nm.

Cuando no se necesite usar más el cortacésped, es preciso someterlo a un control completo, eliminando todos aquellos residuos acumulados que se encuentren. Cuando se vuelva a emplear el cortacésped no olvidarse de comprobar el estado de la cuchilla. Ponerse en contacto con el departamento de reparaciones de nuestro servicio de atención al cliente. Utilizar únicamente piezas de recambio originales.

7.5 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato
  • No. de artículo del aparato
  • No. de identidad del aparato
  • No. del recambio de la pieza necesitada.

Encontrará los precios y la información actual en www.isc-gmbh.info

8. Almacenamiento y transporte

Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30

°C. Guardar el aparato en su embalaje original.

Transporte

• Apagar el aparato y desenchufarlo del suministro de corriente antes de transportarlo.
• Poner los dispositivos de protección para el transporte (en caso de existir).
• Proteger el aparato contra daños y fuertes vibraciones, especialmente durante el transporte en vehículos.
• Asegurar el aparato para que no se resbale ni se vuelque.

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

ES

10. Indicación cargador

Estado de indicación		Signifi cado y medida
LED rojo LED verde
encendido apagado	Listo para funcionamientoEl cargador está conectado a la red y listo para el funcionamiento, la batería no está en el cargador.
parpadea apagado	Carga	El cargador carga la batería en el modo normal.
apagado encendido La batería está lista para el funcionamiento.
parpadea apagado	Carga	La temperatura de la batería no se encuentra dentro del rango óptimo entre -5 °C y 50 °C.Medida:La batería se empezará a cargar una vez alcanzada la temperatura permitida.

ES

11. Plan para localización de fallos

Fallo Posibles causas Solución
El motor no arranca	a) Condensador defectuosob) Se han soltado las conexiones en el motor o condensadorc) El aparato trabaja con césped crecidod) Chasis del cortacésped atascado la cuchilla funcionee) Enchufe de seguridad no puestof) Batería puesta de forma incorrecta	a) Un especialista autorizado deberá comprobarlo.b) Un especialista autorizado deberá comprobarlo.c) Arrancar sobre césped corto o sobre superfi cies ya cortadas; modifi car eventualmente la altura de corted) Limpiar el chasis para que correctamentee) Poner el enchufe de seguridad (ver 6.)f) Quitar la batería y volver a ponerla (ver 5.)
La potencia del motor disminuye	a) Césped demasiado crecido o hú-medob) Chasis del cortacesped atascadoc) Cuchilla fuertemente gastadad) La potencia de la batería disminuye	a) Corregir la altura de corte, modifi - car el ajuste del sistema electrónicob) Limpiar chasisc) Cambiar cuchillad) Comprobar la capacidad de la batería y, de ser necesario, cargarla (ver 5.)
Corte irregular a) Cuchilla gastadab) Altura de corte incorrecta		a) Cambiar o afi lar cuchillab) Corregir la altura de corte

Advertencia! ¡El motor lleva un guardamotor que lo desconecta en caso de sobrecarga y, tras una breve pausa de enfriamiento, vuelve a conectarlo de forma automática!

ES

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:

El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas

ES

Información de servicio

En todos los países mencionados en el certificado de garantía disponemos de distribuidores competentes cuyos datos de contacto podrán consultar en dicho certificado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón, Batería
Material de consumo/Piezas de consumo* Cuchilla
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deficiencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.

ES

Certifi cado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, si este aparato no funcionase correctamente, lo lamentamos sinceramente y le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía o a la tienda donde ha comprado el aparato. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones de la garantía adicionales. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La prestación de garantía se extiende exclusivamente a defectos que se pueda demostrar que han sido ocasionados por fallos de material o de producción y está limitada, según nosotros mismo decidamos, a la reparación de los mismos o al cambio del aparato.

Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

1. Nuestra garantía no cubre:

2. Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.

3. Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o influencias externa (como, p. ej., daños por caídas).

4. Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.

5. El periodo de garantía es de 60 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de finalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

6. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.

NL

Inhoudsopgave
