GAM-E33Li - Kosilnica Gardol - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorska kosilnica
Znamka	Gardol
Model	GAM-E33Li
Širina košnje	33 cm
Prostornina zbiralne košare	30 litrov
Nastavitev višine košnje	20 do 60 mm, 5 stopenj
Vrtilna hitrost motorja	3250 vrt/min
Teža	13 kg
Nazivna napetost akumulatorja	40 V enosmerno
Kapaciteta akumulatorja	2,6 Ah
Vrsta akumulatorja	Litij-ionski, 10 celic
Vhodna napetost polnilca	195-250 V ~ 50/60 Hz
Izhodna napetost polnilca	36-37 V enosmerno
Izhodni tok polnilca	0,8 A
Raven zvočnega tlaka (LpA)	86 dB(A)
Zajamčena raven zvočne moči (LWA)	92 dB(A)
Vibracije na ročaju	≤ 2,5 m/s²
Indikator napolnjenosti	Da (indikatorski pokrov)
Varnostne naprave	Zagon zaklepanja, varnostni vtič, vrteče se rezilo po zaustavitvi
Namen uporabe	Domači in prostočasni vrtovi, največ 50 ur/leto
Garancija	60 mesecev (5 let)
Čiščenje in vzdrževanje	Ne čistiti s tekočo vodo; uporabiti vlažno krpo in milo

Pogosto zastavljena vprašanja - GAM-E33Li Gardol

Kako nastaviti višino košnje?

Nastavitev se izvede, ko je motor ustavljen in varnostni vtič odstranjen. Potisnite ročico navzven (A), postavite jo na želeno višino (20-60 mm v 5 stopenj), nato spustite, da se zaskoči. Oglejte si sliko 10 v navodilih.

Kako napolniti akumulator?

Uporabite samo priložen polnilec. Priključite polnilec v vtičnico 195-250 V, potisnite akumulator na polnilec, dokler ne klikne. Rdeča lučka utripa med polnjenjem, zelena lučka zasveti, ko je popolnoma napolnjen. Polnjenje traja nekaj ur.

Kaj storiti, če motor ne zažene?

Preverite, ali je varnostni vtič priključen (slika 13) in ali je akumulator pravilno vstavljen ter napolnjen. Če je trava previsoka, se premaknite na že pokošeno območje ali zmanjšajte višino košnje. Očistite ohišje, če je zamašeno. Če težava ne izgine, kontaktirajte servis.

Kako zamenjati rezilo?

Ustavite motor in odstranite varnostni vtič. Nosite rokavice. Odvijte pritrdilni vijak (slika 14), odstranite staro rezilo in namestite novo v pravilni smeri (loparice proti ohišju). Zategnite vijak na približno 25 Nm. Uporabite originalno rezilo (ref. 90.600.48).

Kakšna je prostornina zbiralne košare?

Zbiralna košara ima prostornino 30 litrov. Opremljena je z indikatorjem napolnjenosti: če se pokrov med košnjo zapre, je košara polna in jo je treba izprazniti.

Kakšen akumulator uporablja ta kosilnica?

Akumulator je litij-ionski, 40 V enosmerno, 2,6 Ah, z 10 celicami. Snemljiv je in se polni s priloženim polnilcem.

Kako očistiti kosilnico?

Pred čiščenjem vedno izključite varnostni vtič. Nikoli ne uporabljajte tekoče vode ali visokotlačnega čistilca. Čistite z vlažno krpo in malo mila. Za ohišje uporabite krtačo ali krpo. Ne dovolite, da bi voda vstopila v notranjost.

Koliko časa velja garancija?

Garancija traja 60 mesecev (5 let) od datuma nakupa. Krita so materialne ali proizvodne napake. Potrošni deli (rezilo, ščetke, akumulator) niso kriti. Za uveljavljanje pravic registrirajte napravo na www.isc-gmbh.info.

Ali lahko kosilnico uporabljate na pobočjih?

Da, vendar vedno kosite pravokotno na pobočje. Ne kosite na pobočjih, večjih od 15 %. Bodite stabilni, nosite nedrseče čevlje in hlače. Bodite previdni pri spreminjanju smeri.

Kako shraniti kosilnico pozimi?

Shranite napravo in akumulator v temnem, suhem, proti zmrzali zaščitenem prostoru (5-30 °C) in izven dosega otrok. Očistite kosilnico, odstranite travo in jo po možnosti shranite v originalni embalaži. Odstranite akumulator in ga pred shranjevanjem napolnite.

NAVODILA ZA UPORABO GAM-E33Li Gardol

1. Varnostni napotki....136
2. Opis naprave na obseg dobave .... 136
3. Predpisana namenska uporaba....137
4. Tehnični podatki 137
5. Pred uporabo....138
6. Uporaba 139
7. Čiščenje, vzdrževanje in naročanje nadomestnih delov.... 140
8. Skladiščenje in transport 141
9. Odstranjevanje in ponovna uporaba....141
10. Prikaz polnilca 142
11. Načrt iskanja napak.... 143
    Servisne informacije....145
    Garancijska listina 146

Nevarnost! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Otroci naprave ne smejo uporabljati. Otroci morajo biti pod nadzorom, da se ne igrajo z napravo. Otroci naprave ne smejo čistiti ali vzdrževati. Naprave ne smejo uporabljati osebe z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali osebe, ki nimajo dovolj znanja ali izkušenj, razen će jih nadzira ali vodi odgovorna oseba.

SI

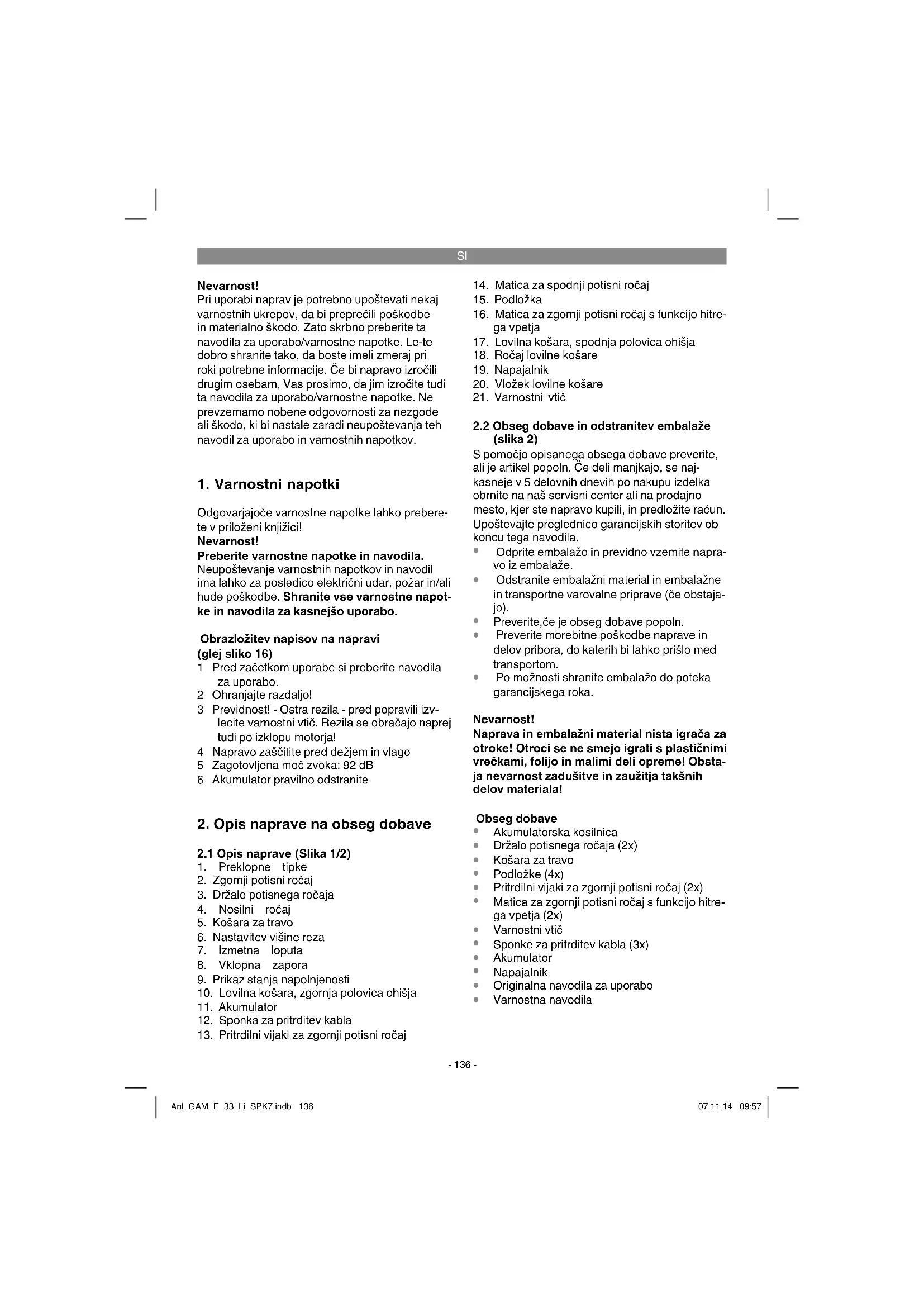

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

Obrazložitev napisov na napravi (glej sliko 16)

1 Pred začetkom uporabe si preberite navodila za uporabo.
2 Ohranjajte razdaljo!
3 Previdnost! - Ostra rezila - pred popravili izv-lecite varnostni vtič. Rezila se obračajo naprej tudi po izklopu motorja!
4 Napravo zaščitite pred dežjem in vlago
5 Zagotovljena moč zvoka: 92 dB
6 Akumulator pravilno odstranite

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1/2)

1. Preklopne tipke
2. Zgornji potisni ročaj
3. Držalo potisnega ročaja
4. Nosilni ročaj
5. Košara za travo
6. Nastavitev višine reza
7. Izmetna loputa
8. Vklopna zapora
9. Prikaz stanja napolnjenosti
10. Lovilna košara, zgornja polovica ohišja
11. Akumulator
12. Sponka za pritrditev kabla

13. Pritrdilni vijaki za zgornji potisni ročaj

14. Matica za spodnji potisni ročaj

15. Podložka
16. Matica za zgornji potisni ročaj s funkcijo hitrega vpetja
17. Lovilna košara, spodnja polovica ohišja
18. Ročaj lovilne košare
19. Napajalnik
20. Vložek lovilne košare
21. Varnostni vtič

2.2 Obseg dobave in odstranitev embalaže (slika 2)

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Obseg dobave

• Akumulatorska kosilnica
• Držalo potisnega ročaja (2x)
• Košara za travo
Podložke (4x)
• Pritrdilni vijaki za zgornji potisni ročaj (2x)
- Matica za zgornji potisni ročaj s funkcijo hitrega vpetja (2x)
• Varnostni vtič
• Sponke za pritrditev kabla (3x)
- Akumulator
Napajalnik
• Originalna navodila za uporabo
• Varnostna navodila

SI

3. Predpisana namenska uporaba

Kosilnica je primerna samo za zasebno uporabo na domačem vrtu in ljubiteljskem vrtičku.

Kosilnice za zasebno uporabo na domačem vrtu in ljubiteljskem vrtičku so kosilnice, ki se jih praviloma ne uporablja več kot 50 ur na leto in se uporablja za nego trate in travnatih površin, ne pa za uporabo na javnih površinah, v parkih, na športnih igriščih ali v kmetijstvu in gozdarstvu.

Pozor! Zaradi možnosti telesnih poškodb kosilnice ni dovoljeno uporabljati za obrezovanje grmov in živih mej, za rezanje in drobljenje vzpenjavk ali trave na strešnih zasaditvah ali v balkonskih loncih in za čiščenje (odsesovanje) poti ali kot drobilnik za sesekljanje odrezanih vej ali živih mej. Kosilnice prav tako ni dovoljeno uporabljati za ravnanje neravnih tal, npr. za odstranjevanje krtin.

Zaradi varnosti kosilnice ni dovoljeno uporabljati kot pogonski agregat za drugo delovno orodje in delovne nastavke kakršnekoli vrste, razen će to izdelovalec izrecno dovoli.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Število vrtljajev motorja: 3.250 min ^1

Zaščitni razred: ....III

Teža: 13 kg

Širina reza: 33 cm

Prostornina košare za travo: ....30 litrov

Nivo zvočnega tlaka L _nA : 86 dB (A)

Negotovost K_pA : 3 dB (A)

Izmerjen nivo zvočne moči L_WA : 89,9 dB (A)

Negotovost K_WA : 2,29 dB (A)

Garantirani nivo zvočne moči L _WA : ...... 92 dB (A)

Vibracija na prečniku a_n : ≤ 2,5m / s^2

Negotovost K: 1,5 m/s²

Nastavitev višine reza: ... 20-60 mm; 5-stopenjsko

Vrsta zaščite: IPX1

litijeva-ionska baterija

Napetost: 40 V d.c.

Kapaciteta:....2,6Ah

Število celic: 10

polnilnik

Vhodna napetost: 195-250 V \~ 50/60 Hz

Izhodiščna napetost: 36-37 V d. c.

Izstopni tok: 0,8 A

Zaščitni razred: ......II /回

Vrednosti hrupa in vibracij so bili ugotovljeni v skladu s standardi EN ISO 3744:1995, ISO

11094: 1991 in EN ISO 20643:2008.

Omejite hrupnost in vibracije na minimum!

Tudi će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.
2. Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.

SI

Opozorilo!

Ta pripomoček proizvaja med delovanjem elektromagnetno polje. To polje lahko v nekaterih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Za zmanjšanje nevarnosti resnih ali celo smrtnih poškodb priporočamo, da se osebe z medicinskimi vsadki pred uporabo pripomočka posvetujejo s svojim zdravnikom in izdelovalcem medicinskega vsadka.

5. Pred uporabo

Kosilnica je ob dobavi delno montirana. Pred uporabo kosilnice je treba montirati potisni ročaj in lovilno košaro. Korak za korakom upoštevajte navodilo za uporabo in se pri sestavi ravnajte po slikah.

Montaža potisnega ročaja (slike 3 do 6)

Vzemite spodnji potisni ročaj (slika 2/pol. 3) in ga pritrdite s podložko in matico, kot prikazuje slika 3. Na drugi strani ravnajte analogno. Zgornji potisni ročaj (slika 1/poz. 2) morate potisniti na držalo ročaja (slika 2/poz. 3) in pritrditi, kot prikazuje slika 5. Nato pritrdite napeljave motorja na potisni ročaj (slika 2/poz. 12) z držali za kable (slika 6).

Montaža lovilne košare (glejte slike 7 do 9b) Zgornji del ohišja lovilne košare (slika 2 /poz. 10) nataknite na spodnji del ohišja (slika 7). Nato potisnite ročaj lovilne košare (slika 2/poz. 18) v odprtine na lovilni košari (slika 8). Preverite, ali ročaj čvrsto in pravilno sedi. Nato potisnite vložek lovilne košare (slika 2/pol. 20) v lovilno košaro, ko prikazuje slika 9a. Za vpetje lovilne košare morat motor izklopiti, rezila pa se več ne smejo vrteti. Iz metno loputo (slika 9b/poz. 7) dvignite z eno roko Z drugo roko držite lovilno košaro na ročaju in jo od zgoraj obesite.

Prikaz stanja polnosti lovilne naprave

Lovilna naprava je opremljena s prikazom polnosti (sl. 2/poz. 16). Ta se odpre z zračnim tokom, ki ga proizvaja kosilnica med delovanjem. Če se loputa med košnjo zapre, je lovilna vreča polna, zato jo izpraznite. Za brezhibno delovanje prikaza polnosti morajo biti luknje spodnje lopute vedno čiste in prehodne.

Nastavitev višine košenja

Pozor!

Višino košenja lahko nastavljate le ob izklopljeni napravi in izvlečenem varnostnem vtiču.

Preden začnete kositi preverite, ali so rezila topa in ali so pritrditveni pripomočki poškodovani. Topa in/ali poškodovana rezila zamenjajte, da ne pride do neuravnoteženosti. Pri tem preverjanju ustavite motor in izvlecite varnostni vtič.

Višino košnje nastavite kot sledi (glejte sliko 10):

1. Ročico (A) potisnite navzven.
2. Ročico (A) nastavite na želeno višino košnje.
3. Spustite ročico (A) in preverite, ali je dobro zasidrana v aretirnem mehanizmu.

Višino košnje lahko nastavite med 20 in 60 mm v 5 stopnjah, kar lahko odčitate na skali (slika 10/B).

Polnjenje baterij (sl. 11)

Dobavljen baterijski paket lahko polnite le v dobavljenem napajalniku. Pred prvim zagonom morate baterijski paket napolniti.

1. Primerjajte, ali se omrežna napetost na tipski tablici napajalnika ujema z omrežno napetost- jo, ki je na voljo. Vključite vtič napajalnika (19) v zidno vtičnico. Rdeča LED-lučka (B) sveti.
2. Potisnite baterijski paket (11) na napajalnik (19), da slišno zaskoči.
3. Ko je baterijski paket poln, zelena LED-lučka (C) trajno sveti.
4. V točki »Prikaz napajalnika« najdete tabelo s pomeni prikaza LED-diod na polnilni napravi.

Med polnjenjem se lahko baterija nekoliko ogreje. Vendar je to normalno.

Po polnjenju baterijski paket umaknite iz napajalnika. Sočasno pritisnite obe stranski zaskočni tipki (D) in izvlecite baterijski paket iz napajalnika.

Če polnjenje akumulatorskega vložka ni mogoče, preverite

• ali je vtičnica pod napetostjo.
• ali je kontakt na polnilnih kontaktih brezhiben.

Če polnjenje akumulatorskega vložka še vedno ni mogoče, pošljite

napajalnik

• in baterijski vložek naši službi za stranke.

SI

V interesu dolge življenjske dobe baterijskega vložka poskrbite za pravočasno polnjenje baterijskega vložka. To je potrebno v vsakem primeru, će opazite, da moč naprave peša. Baterijskega vložka nikoli ne izpraznite popolnoma. S tem poškodujete baterijski vložek!

Montaža baterijskega paketa (sl. 12a/12b)

Odprite pokrov za baterije na kosilnici. Potisnite poln baterijski paket v sprejem, da slišno zaskoči. Zaprite pokrov akumulatorja.

Odstranitev baterijskega paketa (sl. 12c)

Odprite pokrov za baterije na kosilnici. Sočasno pritisnite obe stranski zaskočni tipki in izvlecite baterijski paket iz kosilnice. Zaprite pokrov akumulatorja.

Prikaz zmogljivosti akumulatorja (sl. 15)

Pritisnite na tipko (F). Prikaz zmogljivosti baterije prikazuje stanje polnosti baterijskega paketa s 4 LED-lučkami.

Vse 4 LED-lučke svetijo:

Baterijski paket je poln.

3 LED-lučke svetijo:

Akumulator je še zadostno napolnjen. (≥ 50%)

2 LED-lučki svetita:

Končajte delo in napolnite baterijo. (≥ 25%)

1 LED-lučka sveti:

Akumulator je prazen in ga napolnite. (≤ 25%)

6. Uporaba

Pozor!

Kosilnica je opremljena z varnostnim izklopom, ki prepreči nepooblaščeno uporabo. Tik pred zagonom kosilnice vstavite varnostni vtič (slika 13) in ga ob prekinitvi ali koncu dela ponovno odstranite.

Pozor!

Za preprečitev nenamernega vklopa je kosilnica opremljena z blokado vklopa (slika 4/poz. 8), ki jo morate stisniti, preden lahko aktivirate stikalne tipke (slika 4/poz. 1). Ko stikalne tipke izpustite, se kosilnica izklopi. Ta postopek nekajkrat izvedite, da boste povsem prepričani, da vaša naprava pravilno deluje. Pred popravili ali vzdrževalnimi deli na napravi se morate prepričati, da se nož ne obrača in da je varnostni vtič izvlečen.

Opozorilo! Ne odprite izmetne lopute, ko praznite lovilno napravo in ko motor še teče. Rotirajoče rezilo lahko povzroči poškodbe.

Izmetno loputo oz. lovilno košaro za travo vedno skrbno pritrdite. Pri odstranjevanju najprej ugasnite motor.

Vedno upoštevajte varnostno razdaljo, ki je podana z vodilnimi prečkami, med ohišjem rezil in uporabnikom. Pri košnji in spreminjanju smeri vožnje ob grmičju in na strminah bodite posebej previdni. Pazite na stabilnost in nosite čevlje s protizdrsnim, oprijemljivim podplatom in dolge hlače.

Vedno kosite prečno na strmino. Strmine z več kot 15° naklona zaradi varnosti s kosilnico ne smete kositi. Posebno previdni bodite pri premikanju nazaj in ko kosilnico vlečete. Nevarnost, da se spotaknete!

Napotki za pravilno košnjo

Pri košnji priporočamo prekrivajoč način dela. Kosite le z ostrimi, brezhibnimi rezili, da se travne bilke ne razcefrajo in trata ne postane rumena. Čisti rez košnje dosežete tako, da kosilnico vodite v kar najbolj ravnih vrstah. Pri tem se morajo vrste vedno za nekaj centimetrov prekrivati, da ne ostanejo nepokošene proge.

Kolikokrat je treba kositi je praviloma odvisno od hitrosti rasti trate. V glavni sezoni rasti (maj - junij) je treba kositi dvakrat, sicer enkrat na teden. Višina košnje naj bo praviloma 4 - 6 cm in znaša 4 - 5 cm do naslednje košnje. Če je trata bolj zras-

SI

la, ne naredite napake, da jo takoj pokosite na običajno višino. To trati škodi. Nikoli ne pokosite več kot polovice višine trate.

Spodnja stran ohišja kosilnice naj bo vedno čista; obvezno odstranite sprijeto travo. Sprijeta umazanija oteži postopek zagona, vpliva na kakovost košnje in izmet trave.

Na strminah kosite prečno na pobočje. Zdrs kosilnice lahko preprečite tako, da jo postavite poševno navzgor.

Izberite višino košnje glede na dejansko dolžino trate. Pokosite več prog, tako da naenkrat pokosite največ 4 cm trate.

Preden začnete preverjati rezila, ustavite motor. Ne pozabite, da se rezilo še nekaj časa obrača, ko motor izklopite. Rezila ne poskušajte ustaviti. Redno preverjajte, ali je rezilo pravilno pritrjeno, v dobrem stanju in nabrušeno. V nasprotnem primeru ga nabrusite ali zamenjajte. Če rezilo, ki se giba, tolče ob predmet, ustavite kosilnico in počakajte, da se rezilo povsem ustavi. Nato preverite stanje rezila in držala rezila. Poškodovane dele zamenjajte.

Takoj, ko ostanejo med košnjo na trati ostanki trave, morate izprazniti lovilno košaro. Pozor! Preden snamete lovilno košaro, ustavite motor in počakajte, da se rezilno orodje ustavi.

Za odstranitev lovilne košare primite izmetno loputo z eno roko, z drugo roko pa lovilno košaro snemite iz nosilnega ročaja. V skladu z varnostnim predpisom se izmetna loputa pri odstranitvi lovilne košare zapre in zapre zadnjo izmetno odprtino. Če ostanejo v odprtini ostanki trave, je za lažji zagon motorja smiselno, da kosilnico potegnete za približno 1 m nazaj.

Ostankov odrezane trave v ohišju in na delovnem orodju ne odstranite z roko ali nogo, temveč uporabite primerne pripomočke, npr. ščetko ali metlo.

Za zagotavljanje dobrega pobiranja morate lovilno košaro pred uporabo očistite od znotraj navzven.

Lovilno košaro vpnite samo pri izklopljenem motorju in ustavljenem rezalnem orodju.

Izmetno loputo dvignite z eno roko in jo z drugo roko držite na ročaj ter vpnite od zgoraj.

7. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred vsemi čistilnimi deli izvlecite varnostni vtič (slika 13).

7.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Kosilnice ne smete izpirati s tekočo vodo, zlasti ne pod visokim tlakom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave.
• Kosilnico po možnosti čistite s krtačo ali krpo.

7.2 Oglene ščetke

Pri prekomernem iskrenju naj strokovnjak za elektriko preveri oglene ščetke.

Nevarnost! Oglene ščetke lahko zamenja le strokovnjak za elektriko.

7.3 Vzdrževanje

• Obrabljena ali poškodovana rezila, nosilce rezil in zatiče naj v kompletu zamenja pooblaščeni strokovnjak, da se ohrani centriiranje.
• Poskrbite, da so vedno čvrsto pritegnjeni vsi pritrdilni elementi (vijaki, matice itd.), da lahko s kosilnico vedno varno delate.
• Pogosto preverjajte, ali kaže naprava za prestrezanje trave znake obrabljenosti.
• Obrabljene ali poškodovane dele zamenjajte.
• Za dolgo življenjsko dobo morate vse vijačne dele, kolesa in osi čistiti in nato naoljiti.
• Redno vzdrževanje kosilnice ne zagotavlja samo dolge rabe in zmogljivosti, temveč tudi temeljito in preprosto košnjo trate.
  Del, ki je najbolj izpostavljen obrabi, je rezilo. Redno preverjajte rezilo in njegovo pritrditev. Če je rezilo obrabljeno, ga takoj zamenjajte ali nabrusite. Če opazite prekomerne vibracije kosilnice, to pomeni, da rezilo ni pravilno centrirano ali da je zaradi udarcev deformirano. V tem primeru ga popravite ali zamenjajte.

SI

• V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

7.4 Zamenjava rezila

Zaradi varnosti priporočamo, da rezilo zamenja pooblaščeni strokovnjak. Pozor! Nosite delovne rokavice! Uporabljajte samo originalna rezila, saj sicer delovanje in varnost v določenih okoliščinah nista zagotovljena.

Za menjavo rezila ravnajte tako:

1. Odpustite pritrdilne vijake (glejte sliko 14).
2. Snemite rezilo in ga zamenjajte z novim.
3. Pri vgradnji novega rezila pazite na smer vgradnje rezila. Krilca rezila morajo štrleti v prostor za motor (glejte sliko 14). Sprejemni stožci se morajo ujemati z izseki v rezilu.
4. Nato spet pritegnite pritrdilne vijake. Pritezni moment naj znaša pribl. 25 Nm.

Ob koncu sezone izvedite splošno kontrolo kosilnice in odstranite vso nakopičeno umazanijo. Pred vsakim začetkom sezone obvezno preverite stanje rezila. Če morate kosilnico popraviti, se obrnite na naš servis. Uporabite samo originalne nadomestne dele.

7.5 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave

• Art. številko naprave
• Ident- številko naprave
- Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

Št. artikla za nadomestna rezila: 90.600.48

8. Skladiščenje in transport

Skladiščenje

Napravo in opremo shranjujte v temnem in suhem prostoru, kjer ne zamrzuje in v katerega nimajo dostopa otroci. Optimalna skladiščna temperature je med 5 °C in 30 °C. Orodje shranjujte v originalni embalaži.

Transport

• Pred transportom napravo izklopite in jo ločite od napajanja z energijo.
• Po potrebi namestite zaščitne naprave za transport.
• Napravozasčitite pred poškodbami in močnimi tresljaji, ki nastajajo zlasti pri prevozu v vozilih.
• Napravo zavarujte, da ne bo zdrsnila ali se prekucnila.

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poznate primernih zbirališć, se pozanimajte pri svoji občinski upravi.

SI

10. Prikaz polnilca

Prikaz stanja		Pomen in ukrepi
Rdeča lučka LED:	Zelena lučka LED
Vklop Izklop	Pripravljeno na	uporaboNapajalnik je priključen na omrežje in pripravljena na uporabo, akumulator ni v napajalniku.
Utripa Izklop	Polnjenje	Napajalnik polni akumulator v načinu normalnega polnjenja.
Izklop Vklop	Akumulator je pripravljen na uporabo.
Utripa Izklop	Polnjenje	Temperatura akumulatorja ni v idealnem razponu med -5 °C in 50 °C.Ukrep:Ko je dosežena dovoljena temperatura, se začne akumulator polniti.

SI

11. Načrt iskanja napak

Napaka Možni vzroki Ukrep
Motor ne stečea)kondenzatorjeokvarjenb) priključki na motorju ali kondenzatorju so odpuščenic) naprava je v visoki travid) ohišje kosilnice je zamašenoe) Varnostni vtič ni vtaknjenf) Akumulator ni pravilno vtaknjen	a) Preverijo naj v servisni delavnicib) Preverijo naj v servisni delavnicic) postavite na nizko travo ali žepokošeno površino; po potrebi spremenite višino košnjed) očistite ohišje, da rezilo prosto stečee) Vklopite varnostni vtič (glejte 6.)f) Odstranite akumulator in ga nanovo vtaknite (glejte 5.)
Moč motorjapopušča	a) previsoka ali vlažna travab) ohišje kosilnice je zamašenoc) rezilo je močno obrabljenod)Moč akumulatorja popušča
Nečistreza)izrabljeninožib) napačna višina košnje	a) zamenjajte ali nabrusite rezilob) popravite višino košnje

Opomba! Zaradi zaščite je motor opremljen s termostatskim stikalom, ki motor ob preobremenitvi izklopi, nato pa ga po kratki fazi hlajenja ponovno vklopi!

SI

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SI

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Ogljene ščetke, Akumulator
Obrabni material/ obrabni deli* Rezilo
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SI

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na napake na napravi, ki dokazljivo temeljijo na napaki v materialu ali izdelavi, in jih lahko po izbiri popravimo ali pa napravo zamenjamo.
   Proximo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zah- tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

HR

Sadržaj
