KULLANIM KILAVUZU GAM-E33Li Gardol

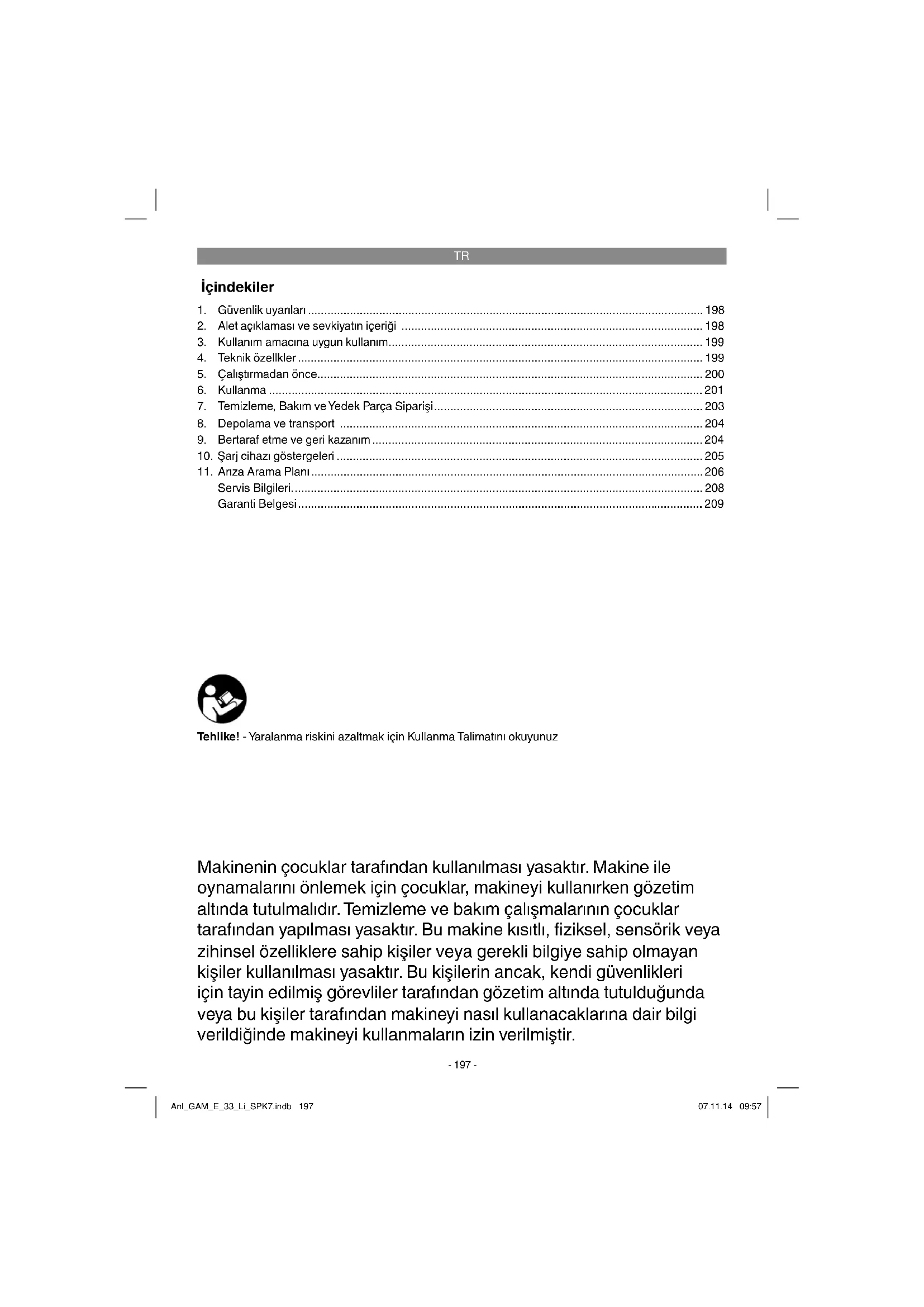

• İçindekiler Makinenin çocuklar tarafından kullanılması yasaktır. Makine ile oynamalarını önlemek için çocuklar, makineyi kullanırken gözetim altında tutulmalıdır. Temizleme ve bakım çalışmalarının çocuklar tarafından yapılması yasaktır. Bu makine kısıtlı, fi ziksel, sensörik veya zihinsel özelliklere sahip kişiler veya gerekli bilgiye sahip olmayan kişiler kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından makineyi nasıl kullanacaklarına dair bilgi verildiğinde makineyi kullanmaların izin verilmiştir. 1. Güvenlik uyarıları p. 198
• 2. Alet açıklaması ve sevkiyatın içeriği p. 198
• 3. Kullanım amacına uygun kullanım p. 199
• 4. Teknik özellkler p. 199
• 5. Çalıştırmadan önce p. 200
• 6. Kullanma p. 201
• 7. Temizleme, Bakım ve Yedek Parça Siparişi p. 203
• 8. Depolama ve transport p. 204
• 9. Bertaraf etme ve geri kazanım p. 204
• 10. Şarj cihazı göstergeleri p. 205
• 11. Arıza Arama Planı p. 206
• Servis Bilgileri p. 208
• Garanti Belgesi Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz Anl_GAM_E_33_Li_SPK7.indb 197Anl_GAM_E_33_Li_SPK7.indb 197 07.11.14 09:5707.11.14 09:57TR p. 209

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike! Tüm güvenlik bilgileri ve talimatları okuy- unuz. Güvenlik bilgileri ve talimatlarda belirtilen direktifl ere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralan- malar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın. Makine üzerindeki uyarı etiketlerinin açıklaması (bakınız Şekil 16)

1. „İkaz - Makineyi kullanmadan önce Kullanma

Talimatını okuyunuz“

2. Makineye belirli bir mesafede durun!

3. Dikkat! - Keskin bıçak - Onarım çalışmaları na

başlamadan önce emniyet soketini çıkarın. Motor kapatıldıktan sonra bıçaklar dönmeye devam eder!

4. Çim biçme makinesini yağmur ve suya maruz

5. Garanti edilen ses güç seviyesi: 92 dB

6. Aküyü yönetmeliklere uygun olarak bertaraf

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1/2)

1. Kumanda butonları

3. Dümen tutma elemanı

5. Çim toplama torbası

6. Kesim yüksekliği ayarı

7. Dışarı atma kapağı

8. Çalıştırma kilidi

9. Dolum seviye göstergesi

10. Çim toplama torbası, üst gövde parçası

12. Kablo sabitleme mandalları

13. Üst dümen sabitleme civataları

16. Hızlı sıkma fonksiyonlu üst dümen somunu

17. Çim toplama torbası, alt gövde parçası

18. Çim toplama torbası sapı

20. Çim toplama torbası yerleştiricisi

2.2 Teslimat kapsamı ve ambalajı açma

(Şekil 2) Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Anl_GAM_E_33_Li_SPK7.indb 198Anl_GAM_E_33_Li_SPK7.indb 198 07.11.14 09:5707.11.14 09:57TR

Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır! Teslimat kapsamı

Akülü çim biçme makinesi

Dümen tutma elemanı (2x)

Üst dümen sabitleme civataları (2x)

Hızlı sıkma fonksiyonlu üst dümen somunu (2x)

Orijinal kullanma talimatı

3. Kullanım amacına uygun kullanım

Çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır. Özel ev ve hobi bahçelerindeki kullanım olarak, çim biçme makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanımları kap- samaz. Dikkat! Yaralanma tehlikesi oluşturacağından çim biçme makinesi çalılık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çatı katlarındaki çimlerin, balkon saksılarındaki bitkilerin kesilme- sinde veya yürüyüş yollarının temizlenmesi (aspi- rasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işleminde kullanılması yasaktır. Çim biçme makinesi ayrıca, örneğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde motorlu çapa olarak da kullanılması yasaktır. İş güvenliği sebeplerinden dolayı çim biçme makinesinin, üretici fi rma tarafından özellikle öngörülmediği ve izin verilmediği takdirde başka iş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır. Makine yalnızca kullanı m amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

Gürültü ve titreşim değerleri EN ISO 3744:1995, ISO 11094: 1991 ve EN ISO 20643:2008 standartlarına göre belirlenmiştir. Anl_GAM_E_33_Li_SPK7.indb 199Anl_GAM_E_33_Li_SPK7.indb 199 07.11.14 09:5707.11.14 09:57TR

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın.

İş eldiveni takın. Kalan riskler Bu elektrikli alet yönetmeliklere ve talimatlara uygun olarak kullanılsa da daima bazı riskler halen mevcut kalır. Elektrikli aletin yapı türü ve modeli itibariyle aşağıda açıklanan tehlike- ler meydana gelebilir:

1. Uygun toz maskesi kullanılmadığında

akciğerlerin zarar görmesi.

2. Uygun kulaklık kullanılmadığında işitme

hasarları. İkaz! Bu alet işletme esnasında elektro manyetik alan oluşturur. Bu manyetik alan bazı du- rumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi yaralanmaları veya ölüm tehlikesini önlemek için medikal implant sahi- bi kişilerin bu alet ile çalışmaya başlamadan önce doktora ve medikal implant üreticisine başvurmalarını tavsiye ederiz.

5. Çalıştırmadan önce

Çim biçme makinesi kısmen demonte edilmiş şekilde sevk edilir. Çim biçme makinesini kullan- madan önce komple dümen takımı ve toplama torbası monte edilecektir. Montaj işleminde kullanma talimatında açıklanan çalışmaları sırasıyla takip edin ve montajı kolay şekilde gerçekleştirebilmeniz için açıklamaların yanındaki şekillere bakınız. Dümen Takımının Montajı (Şekil 3 - 6) Bir dümen tutma elemanını (Şekil 2/Poz.3) alın ve Şekil 3’de gösterildiği gibi somun ve rondela ile takın. Diğer tarafta da aynı işlemi yapın. Üst dümen (Şekil 1/Poz. 2) dümen tutma elemanı (Şekil 2/Poz. 3) üzerine geçirilecek ve Şekil 5’de gösterildiği gibi sabitlenecektir. Sonra kablo tutma elemanları (Şekil 2/Poz. 12) ile motor kablosunu dümene sabitleyin (Şekil 6). Çim Toplama Torbasının Montajı (bakınız Şekil 7 - 9b) Çim toplama torbası üst gövdesi parçasını (Şekil 2/Poz 10) alt gövdesi parçasının (Şekil 7) üzerine takın. Sonra çim toplama torbası sapını (Şekil 2/ Poz 18) çim toplama torbasının (Şekil 8) delikle- rine takın. Sapın sağlam ve doüru şekilde oturup oturmadığını kontrol edin . Sonra çim toplama torbası yerleştiricisini (Şekil 2/Poz 20) Şekil 9a’da gösterildiği gibi çim toplama torbasına takın. Çim toplama torbasını takarken motor durdurulacaktır ve bıçak dönmemelidir. Dışarı atma kapağını (Şekil 9b/Poz. 7) bir elinizle kaldırın. Diğer eliniz ile toplama torbasını sapından tutun ve üstten takın. Çim Toplama Tertibatı Dolum Seviyesi Çim toplam tertibatında dolum seviye göstergesi (Şekil 2/Poz. 9) bulunur. Bu gösterge kapağı, çim biçme makinesinin çalışma esnasında oluşan hava akımı ile açık tutulur. Çim biçme işleminde kapak düştüğünde toplama tertibatı dolmuştur ve boşaltılması gerekir. Dolum seviye göstergesinin normal şekilde çalışabilmesi için kapak altındaki delikler daima temiz ve geçirgen olmalıdır. Kesim Yüksekliğinin Ayarlanması Dikkat! Kesim yüksekliğinin ayarlanması sadece motor dururken ve fi ş prizden çıkarılmış durumdayken yapılacaktır. Çim biçme işlemine başlamadan önce bıçakların keskin ve/veya hasarlı ve bağlantı elemanlarının hasarlı olup olmadığını kontrol edin. Keskin olma- yan ve/veya hasarlı bıçakları balans bozukluğuna yol açmaması için değiştirin. Bu kontrol işlemleri esnasında motoru durdurun ve emniyet fi şini priz- den çıkarın. Kesim yüksekliği ayarı aşağı da açıklandığı şekilde yapılmalıdır (bakınız Şekil 10):

1. Kolu (A) dışarı doğru bastırın.

2 Kolu (A) istenilen kesim yüksekliğine ayarlayın.

3. Kolu (A) bırakın ve doğru şekilde

sabitlendiğini kontrol edin. Kesim yüksekliğinin okunması Kesim yüksekliği 20-60 mm aralığında 5 kademeli olarak ayarlanabilir ve ayarlanan değer skalada (Şekil 10/B) okunabilir. Anl_GAM_E_33_Li_SPK7.indb 200Anl_GAM_E_33_Li_SPK7.indb 200 07.11.14 09:5707.11.14 09:57TR

Akünün şarj edilmesi (Şekil 8) Makine ile birlikte gönderilmiş akü sadece ma- kine ile birlikte gönderilmiş şarj cihazı ile şarj edilecektir. İlk işletmeye almadan önce akü şarj edilecektir.

1. Şarj cihazının tip levhası üzerinde belirtilen

gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazının (19) fi şini prize takın. Kırmızı LED (B) lambası yanar.

2. Aküyü (11), sabitlendiği duyuluncaya kadar

şarj cihazına (19) takın.

3. Akü tam şarj olduğunda yeşil LED (C)

lambası sürekli yanar.

4. „Şarj cihazı göstergesi“ bölümünde bulunan

tabloda şarj cihazındaki LED göstergelerinin anlamı açıklanmıştır. Şarj işlemi esnasında akü bir miktar ısınabilir. Bu normaldir. Akü şarj edildikten sonra şarj cihazından çıkarın. Bunun için her iki sabitleme tırnaklarına (D) aynı anda basın ve aküyü şarj cihazından sökün. Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin

Prizde elektrik olup olmadığı.

Şarj cihazındaki kontakların aküye tam temas edip etmediği. Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

ve aküyü lütfen müşteri hizmetleri bölümümüze gönderin. Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü ya- prak üfl eme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü arızalanacaktır. Akünün montajı (Şekil 12a/12b) Çim biçme makinesindeki akü kapağını yukarı kaldırın. Şarj edilmiş aküyü yerine sabitlendiği duyuluncaya kadar yuva içine itin. Akü kapağını kapatın. Akünün sökülmesi (Şekil 12c) Çim biçme makinesindeki akü kapağını yukarı kaldırın. Yandaki her iki sabitleme tırnağına aynı anda bastırın ve aküyü çim biçme makinesinden çıkarın. Akü kapağını kapatın. Akü şarj kapasitesi (Şekil 15) Butona (F) basın. Akü şarj kapasitesi akünün şarj durumunu 4 LED lambası ile gösterir. 4 adet LED lambanın hepsi yanıyor: Akü tam şarjlıdır. 3 adet LED lambası yanıyor: Akünün şarj kapasitesi yeterli. (≥ 50%) 2 adet LED lambası yanıyor: Çalışmalarınızı tamamlayın ve aküyü şarj edin. (≥ 25%) 1 adet LED lambası yanıyor: Akü şarjı boşalmıştır, aküyü şarj edin. (≤ 25%)

Dikkat! Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi emniyet kumandası ile donatılmıştır. Çim biçme makinesini çalıştırmadan hemen önce emniyet soketini (Şekil 12d) takın ve her çalışmaya ara verdiğinizde emniyet soketini çıkarın. Dikkat! Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi çalıştırma kilidi (Şekil 14/Poz.8) ile donatılmıştır. Kumanda butonuna (Şekil 14/Poz.1) basılmadan önce bu çalıştırma blokaj düğmesine basılacaktır. Kumanda butonu bırakıldığında çim biçme makinesi kapatılır. Ma- kineyi kolayca kullanabilmeyi öğrenmek ve ma- kinenin doğru şekilde çalışmasını sağlamak için bu işlemi birkaç kez tekrarlayın. Makine üzerinde bakım veya onarım çalışmasına başlanmadan önce bıçakların dönmediği ve emniyet fi şinin çıkarılmış olduğu kontrol edilecektir. İkaz! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan bıçak yaralanmalara sebep olabilir. Anl_GAM_E_33_Li_SPK7.indb 201Anl_GAM_E_33_Li_SPK7.indb 201 07.11.14 09:5707.11.14 09:57TR

Atık dışarı atma kapağını ve çim toplama torbasını daima itinalı şekilde takın. Torbayı sökmeden önce daima motoru durdurun. Bıçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim biçme işlemi esnasında, eğimli arazilerde ve çalılık bölümlerde makinenin yönünü değiştirirken çok dikkatli olu- nuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı ve uzun pantolon giyin. İş güvenliği sebeplerinden dolayı eğimi 15 dere- ceden fazla olan arazilerde çim biçme işleminin çim biçme makinesi ile yapılması yasaktır. Çim biçme makinesini geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatli olun. Ayağınız dolanarak düşme tehlikesi vardır! Doğru Çim Biçme Kuralları Çim biçerken, kesilmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir. Makinenin bıçakları daima keskin durumda tutulacaktır, aksi takdirde körelmiş bıçaklar ile yapılan biçme işlemi sonucunda çimler tam kesi- lemeyecek ve sararacaktır. Kesilen alanın temiz bir görünüm sergilemesi için çim biçme makinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmelidir. Böylece kesilmemiş şeritlerin kalması önlenir. Çimlerin hangi sıklıkta kesileceği çim büyüme hızına bağlıdır. Çimler ana büyüme mevsiminde (Mayıs-Haziran) haftada iki kez ve bu ayların dışında haftada bir kez biçilecektir. Kesim yüksekliği 4 - 6cm arasında olmalıdır ve bir sonra- ki kesime kadar çimler yaklaşık 4 - 5cm büyüme- lidir. Çim eğer çok fazla uzadığında çimi hemen keserek normal uzunluğuna getirmeniz hatalı olur. Bu çime zarar verir. Kesinlikle çimin toplam uzunluğunun yarısından fazlasını kesmeyiniz. Çim biçme makinesi gövdesinin alt tarafını temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları çalıştırma işlemini zorlaştırır, kesme kalite- sini ve kesilen çimin dışarı atılmasını etkiler. Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki- neyi yukarı doğru pozisyonlayarak engelleyin. Kesim yüksekliğini çimin gerçek uzunluğuna göre seçin. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin. Bıçak üzerinde herhangi bir kontrol işlemi yapma- dan önce motoru durdurun. Motor durdurulduk- tan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin. Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kon- trol edin. Bıçak köreldiğinde bıçağı bileyin veya yenisi ile değiştirin. Dönmekte olan bıçak herhangi bir cisme çarptığında çim biçme makinesini durdurun ve bıçağın tamamen durmasını bekleyin. Bıçak tamamen durduktan sonra bıçak ve bıçak tutma elemanının durumunu kontrol edin. Bu elemanların hasar görmesi durumunda değiştirilecektir. Çim biçilen alan üzerinde çim artıkları kalmaya başladığında çim toplama torbası dolmuş de- mektir ve boşaltılması gerekir. Dikkat! Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bekleyin. Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkarın. İş güvenliği sebeplerinden dolayı torba yerinden çıkarılırken atık dışarı atma kapağı kapanır ve dışarı atma deliğini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmak için çim biçme makinesini yaklaşık 1m geri çekin. Bıçak bölümünde ve çalışma aleti içinde bulunan çim artıklarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın. Çim artıklarının iyi derecede toplanmasını sağlamak için, toplama torbası ve özellikle içi kullanımdan sonra temizlenmelidir. Çim toplama torbasını sadece motor kapalı ve bıçak durmuş vaziyetteyken takın. Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst ta- raftan yerine takın. Anl_GAM_E_33_Li_SPK7.indb 202Anl_GAM_E_33_Li_SPK7.indb 202 07.11.14 09:5707.11.14 09:57TR

7. Temizleme, Bakım ve Yedek Parça

Siparişi Tehlike! Tüm temizleme çalışmalarında emniyet soketini çekin (Şekil 13).

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin.

Çim biçme makinesinin su altında, özellikle yüksek basınçlı temizleme aleti ile yıkanması yasaktır.

Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malze- meler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin.

Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin.

Aşırı kıvılcım oluştuğunda kömür fırçaların elektri- kçi uzman personel tarafından kontrol edilmesini sağlayın. Tehlike! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

Aşınmış veya hasarlı bıçak, bıçak taşıyıcısı ve saplamaları, balans ayarının bozulmaması için sadece set halinde ve uzman bir personel tarafından değiştirilecektir.

Çim biçme makinesi ile güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (ci- vata, somun, vs.) tümünün daima sıkı şekilde bağlı olmasını sağlayın.

Çim toplama torbasının aşınıp aşınmadığını sık olarak kontrol edin.

Aşınmış veya hasar görmüş parçaları değiştirin.

Makinenin uzun ömürlü olması için tüm ci- vatalar, tekerlek ve dingiller temizlenecek ve yağlanacaktır.

Çim biçme makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrü- nü uzatmakla kalmayacak, aynı zamanda per- formans kaybını önleyecek çimlerin düzenli ve kolay şekilde biçilmesi sağlanacaktır.

Aşınmaya en fazla maruz kalan parça bıçaktır. Bıçağın ve bağlantı elemanının durumunu düzenli olarak kontrol edin. Bıçak aşı ndığında derhal değiştirilecek veya bilenecektir. Çim biçme makinesinde anormal titreşimler mey- dana geldiğinde bunun sebebi bıçak balans ayarının bozulmuş olması veya bıçağın dar- be nedeniyle deforme olmuş olma ihtimali bulunur. Bu durumda bıçağın değiştirilmesi gerekmektedir.

Alet içinde bakımı yapılacak başk aparça yoktur.

7.4 Bıçak Değiştirme

İş güvenliği sebeplerinden dolayı bıçağın yetkili uzman bir personel tarafından değiştirilmesini tav- siye ederiz.Dikkat! İş eldiveni takın! Sadece oriji- nal bıçak kullanın, aksi takdirde bıçak fonksiyonu ve çalışma güvenliği garanti edilemez. Bıçağın değiştirme işlemi aşağıda açıklandığı şekilde yapılacaktır:

1. Bağlantı civatasını açın (bkz. Şekil 14).

2. Bıçağı yerinden çıkarın ve yerine yenisini

3. Yeni bıçağı yerleştirirken bıçağın montaj

yönüne dikkat edin. Bıçağın kanatları mo- tor bölümüne sarkmalıdır (bkz. Şekil 14). Kule tipi yuvalar bıçak üzerindeki delikler ile örtüşmelidir.

4. Son olarak üniversal anahtar ile civatayı

sıkın. Civatanın sıkma torku yaklaşık 25 Nm olmalıdır. Anl_GAM_E_33_Li_SPK7.indb 203Anl_GAM_E_33_Li_SPK7.indb 203 07.11.14 09:5707.11.14 09:57TR

Sezon sonunda çim biçme makinesi üzerinde genel bir kontrol yapın ve makine üzerinde ve içinde birikmiş olan artıkların tümünü temizleyin. Her sezon başında mutlaka bıçağın durumunu kontrol edin. Makinede arıza meydana geldiğinde ve onarım yapılması gerektiğinde müşteri hizmet- leri servisimize başvurunuz. Sadece orijinal yedek parça kullanınız.

7.5 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır. Yedek bıçak Ürün Nr.: 90.600.48

8. Depolama ve transport

Depolama Makineyi ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 °C ve 30 °C arasındadır. Makineyi orijinal ambalajı içinde saklayın. Transport

Makineyi kapatın ve taşımadan önce fişini prizden çıkarın.

Bulunması halinde transport koruma tertibatlarını takın.

Makineyi özellikle taşıma esnasında araç üze- rinde oluşabilecek darbe ve güçlü titreşimlere karşı koruyun.

Makineyi kaymaya ve devrilmeye karşı emniy- et altına alın.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz. Anl_GAM_E_33_Li_SPK7.indb 204Anl_GAM_E_33_Li_SPK7.indb 204 07.11.14 09:5707.11.14 09:57TR

10. Şarj cihazı göstergeleri

Gösterge durumu Anlamı ve alınacak önlemler Kırmızı LED Yeşil LED Açık Kapalı İşletmeye hazır olma Şarj cihazının fi şi prize takıldı ve işletmeye hazı r, akü daha şarj cihazına takılmadı. Ya n ıp sönüyor Kapalı Şarj etme Şarj cihazı aküyü normal işletimde şarj ediyor. Kapalı Açık Akü işletmeye hazır. Ya n ıp sönüyor Kapalı Şarj etme Akü sıcaklığı -5 °C ve 50 °C aralığında olan ideal sıcaklıkta değil. Ya p ılması gerekenler: İdeal sıcaklık değerine erişilir erişilmez akü şarj edilir. Anl_GAM_E_33_Li_SPK7.indb 205Anl_GAM_E_33_Li_SPK7.indb 205 07.11.14 09:5707.11.14 09:57TR

11. Arıza Arama Planı

Arıza Olası Sebepleri Giderilmesi Motor çalışmıyor a) Kondenzatör arızalı b) Motor veya kondenzatördeki elekt- rik bağlantıları ayrıldı c) Makine yüksek boydaki çim içinde duruyor d) Bıçak gövdesi tıkalı e) Emniyet şalteri takılı değil f) Akü doğru takılmadı a) Müşteri hizmetleri servisi tarafından kontrol edilecektir b) Müşteri hizmetleri servisi tarafından kontrol edilecektir c) Daha alçak boylu çim veya önce- den kesilmiş olan alan üzerinde çalıştırın; gerektiğinde kesim yüksekliğini değiştirin d) Bıçağın serbest dönmesini sağlamak için gövdeyi temizleyin e) Emniyet şalterini takın (bakınız 6.) f) Aküyü sökün ve yeniden takı

(bakınız 5.) Motorun çalışma ka- pasitesi zayıfl ıyor a) Çim çok uzun veya çok ıslak b) Bıçak gövdesi tıkalı c) Bıçak aşırı derecede körelmiştir d) Akü şarj kapasitesi azalmıştır a) Kesim yüksekliğini düzeltin, elektro- nik ayarını değiştirin b) Gövdeyi temizleyin c) Bıçağı değiştirin d) Akü şarj kapasitesini kontrol edin ve gerektiğinde aküyü şarj edin (bakınız 5.) Kesim düzensiz gerçekleşiyor a) Bıçak aşınmış veya körelmiştir b) Kesim yüksekliği yanlış ayarlanmıştır a) Bıçağı değiştirin veya bileyin b) Kesim yüksekliğini düzeltin Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye girer! Anl_GAM_E_33_Li_SPK7.indb 206Anl_GAM_E_33_Li_SPK7.indb 206 07.11.14 09:5707.11.14 09:57TR

Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle- re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak- sesuar ile yardı mcı malzemeler bu düzenlemeden muaf tutulur. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anl_GAM_E_33_Li_SPK7.indb 207Anl_GAM_E_33_Li_SPK7.indb 207 07.11.14 09:5707.11.14 09:57TR
