GAM-E33Li - Kosiarka do trawy Gardol - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka akumulatorowa do trawy
Marka	Gardol
Model	GAM-E33Li
Szerokość koszenia	33 cm
Pojemność kosza zbiorczego	30 litrów
Regulacja wysokości koszenia	20-60 mm, 5 stopni
Prędkość obrotowa silnika	3250 obr/min
Waga	13 kg
Napięcie nominalne akumulatora	40 V DC
Pojemność akumulatora	2,6 Ah
Typ akumulatora	Litowo-jonowy, 10 ogniw
Napięcie wejściowe ładowarki	195-250 V ~ 50/60 Hz
Napięcie wyjściowe ładowarki	36-37 V DC
Prąd wyjściowy ładowarki	0,8 A
Poziom ciśnienia akustycznego (LpA)	86 dB(A)
Gwarantowany poziom mocy akustycznej (LWA)	92 dB(A)
Drgania na uchwycie	≤ 2,5 m/s²
Wskaźnik poziomu napełnienia	Tak (wskaźnik klapowy)
Urządzenia zabezpieczające	Blokada rozruchu, wtyczka bezpieczeństwa, obracający się nóż po zatrzymaniu
Zgodne użytkowanie	Ogrody domowe i rekreacyjne, max 50 h/rok
Gwarancja	60 miesięcy (5 lat)
Czyszczenie i konserwacja	Nie czyścić bieżącą wodą; używać wilgotnej szmatki i mydła

Często zadawane pytania - GAM-E33Li Gardol

Jak wyregulować wysokość koszenia?

Regulacji dokonuje się przy wyłączonym silniku i wyjętej wtyczce bezpieczeństwa. Wciśnij dźwignię na zewnątrz (A), ustaw ją na żądaną wysokość (20-60 mm w 5 stopniach), następnie zwolnij, aby zablokować. Patrz rysunek 10 w instrukcji.

Jak naładować akumulator?

Używaj wyłącznie dostarczonej ładowarki. Podłącz ładowarkę do gniazdka 195-250 V, wsuń akumulator na ładowarkę aż do kliknięcia. Czerwona dioda miga podczas ładowania, zielona dioda zapala się, gdy jest w pełni naładowany. Ładowanie trwa kilka godzin.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy wtyczka bezpieczeństwa jest podłączona (rysunek 13) i czy akumulator jest prawidłowo włożony i naładowany. Jeśli trawa jest zbyt wysoka, przejdź na już skoszoną powierzchnię lub zmniejsz wysokość koszenia. Wyczyść obudowę, jeśli jest zatkana. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak wymienić nóż?

Zatrzymaj silnik i wyjmij wtyczkę bezpieczeństwa. Noś rękawice. Odkręć śrubę mocującą (rys. 14), wyjmij stary nóż i zamontuj nowy, zachowując odpowiedni kierunek (łopatki w stronę obudowy). Dokręć śrubę momentem około 25 Nm. Używaj oryginalnego noża (nr ref. 90.600.48).

Jaka jest pojemność kosza zbiorczego?

Kosz zbiorczy ma pojemność 30 litrów. Wyposażony jest we wskaźnik poziomu napełnienia: jeśli klapa zamknie się podczas koszenia, kosz jest pełny i należy go opróżnić.

Jakiego typu akumulatora używa ta kosiarka?

Akumulator jest litowo-jonowy, 40 V DC, 2,6 Ah, z 10 ogniwami. Jest wyjmowalny i można go ładować za pomocą dostarczonej ładowarki.

Jak czyścić kosiarkę?

Zawsze odłączaj wtyczkę bezpieczeństwa przed czyszczeniem. Nie używaj bieżącej wody ani myjki ciśnieniowej. Czyść wilgotną szmatką i odrobiną mydła. Do obudowy używaj szczotki lub szmatki. Nie dopuść do przedostania się wody do wnętrza.

Jaki jest okres gwarancji?

Gwarancja wynosi 60 miesięcy (5 lat) od daty zakupu. Obejmuje wady materiałowe lub produkcyjne. Części zużywające się (nóż, szczotki, akumulator) nie są objęte gwarancją. Aby skorzystać z praw, zarejestruj urządzenie na stronie www.isc-gmbh.info.

Czy można używać kosiarki na pochyłościach?

Tak, ale zawsze koś prostopadle do nachylenia. Nie koś na zboczach o nachyleniu większym niż 15%. Zachowaj stabilność, noś buty antypoślizgowe i spodnie. Zachowaj ostrożność przy zmianie kierunku.

Jak przechowywać kosiarkę zimą?

Przechowuj urządzenie i akumulator w ciemnym, suchym miejscu, chronionym przed mrozem (5-30 °C) i poza zasięgiem dzieci. Wyczyść kosiarkę, usuń pozostałości trawy i przechowuj ją w oryginalnym opakowaniu, jeśli to możliwe. Wyjmij akumulator i naładuj go przed przechowywaniem.

INSTRUKCJA OBSŁUGI GAM-E33Li Gardol

PL Instrukcją oryginalną Akumulatorowa kosiarka do trawy

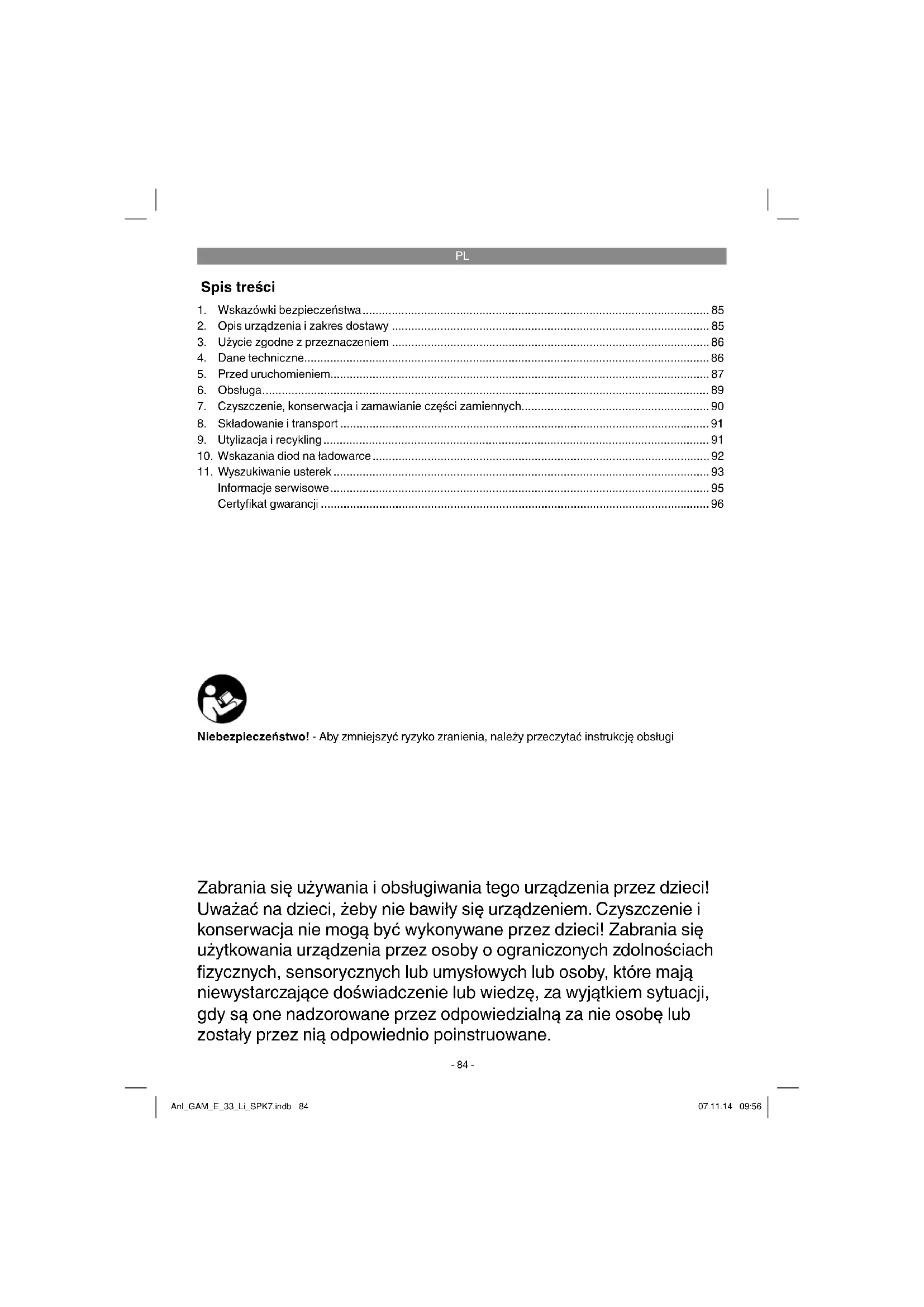

1. Wskazówki bezpieczeństwa....85
2. Opis urządzenia i zakres dostawy 85
3. Użycie zgodne z przeznaczeniem 86
4. Dane techniczne....86
5. Przed uruchomieniem....87
6. Obsługa....89
7. Czyszczenie, konserwacja i zamawianie części zamiennych....90
8. Składowanie i transport 91
9. Utylizacja i recykling....91
10. Wskazania diod na ładowarce....92
11. Wyszukiwanie usterek 93
    Informacje serwisowe....95
    Certyfikat gwarancji 96

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Zabrania się używania i obsługiwania tego urządzenia przez dzieci! Uważać na dzieci, żeby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci! Zabrania się użytkowania urządzenia przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby, które mają niewystarczające doświadczenie lub wiedzę, za wyjątkiem sytuacji, gdy są one nadzorowane przez odpowiedzialną za nie osobę lub zostały przez nią odpowiednio poinstruowane.

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie!

Niebezpieczeństwo!

Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

Objaśnienie wskazówek na tabliczce na urządzeniu (patrz rys. 16)

1. „Ostrzeżenie - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi“
2. Zachować bezpieczną odległość!
3. Ostrożnie! - Ostre noże tnące - Przed przystąpieniem do prac naprawczych wyciągnąć wtyczkę bezpieczeństwa. Po wyłączeniu silnika noże nadal się poruszają!
4. Chronić urządzenie przed deszczem i wilgocią
5. Gwarantowany poziom mocy akustycznej: 92 dB
6. Zapewnić odpowiednią utylizację akumulatora

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1/2)

1. Przełączniki
2. Górna rączka
3. Mocowanie rączki
4. Uchwyt do przenoszenia urządzenia
5. Kosz na trawę
6. Regulacja wysokości cięcia
7. Klapa wyrzutowa
8. Blokada włącznika
9. Wskaźnik stopnia napełnienia.
10. Kosz na trawę - górna część obudowy
11. Akumulator
12. Zacisk do mocowania przewodu
13. Śruby mocujące górnej rączki
14. Nakrętki dolnej rączki
15. Podkładka
16. Nakrętki z funkcją szybkiego mocowania górnej rączki
17. Kosz na trawę - dolna część obudowy
18. Uchwyt kosza na trawę
19. Ładowarka
20. Wstawka do kosza na trawę
21. Wtyczka bezpieczeństwa

2.2 Zakres dostawy i rozpakowywanie urządzenia (rys. 2)

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zakupu. Prosimy wziąć pod uwagęumieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

• Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.
• Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).
• Sprawdzić, czy dostawa jest kompletna.
• Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w transporcie.
  W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji.

Niebezpieczeństwo!

Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

PL

Zakres dostawy

• Kosiarka akumulatorowa
• Mocowanie rączki - 2 szt.
- Kosz na trawę
- Podkładka - 4 szt.
- Sruba mocująca górnej rączki - 2 szt.
- Nakrętka z funkcją szybkiego mocowania górnej rączki - 2 szt.
• Wtyczka bezpieczeństwa
• Zaciski do mocowania przewodu - 3 szt.
- Akumulator
• Ładowarka
• Oryginalna instrukcja obsługi
• Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Kosiarka nadaje się do prywatnego użytku w ogródkach przydomowych i działkach.

Jako kosiarki przeznaczone do użytkowania w prywatnych przydomowych ogródkach i na działkach określa się urządzenia, których roczny czas eksploatacji nie przekracza 50 godzin i które używane są w przeważającym stopniu do pielęgnacji trawników, z wykluczeniem użytku w parkach, publicznych terenach zielonych, terenach sportowych, na ulicach oraz w gospodarce rolnej i leśnictwie.

Uwaga! Ze względu na ryzyko obrażeń użytkownika zabrania się stosowania kosiarki do przycinania zarośli, żywopłotów, krzaków, do cięcia i rozdrabniania pnączy lub trawy na dachach, w balkonowych skrzynkach lub do czyszczenia (zdmuchiwania) przedmiotów ze ścieżek i jako rozdrabniacz ścinek z drzewa lub żywopłotu. Kosiarka nie może być używana jako opielacz lub glebogryzarka i do wyrównywania nierówności podłoża, jak np. kopców kretów.

Ze względów bezpieczeństwa kosiarka nie może być używana jako agregat napędzający dla innych urządzeń i akcesoriów narzędzi jakiegokolwiek rodzaju, za wyjątkiem urządzeń i akcesoriów dopuszczonych do tego celu przez producenta.

Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel,

a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

4. Dane techniczne

Liczba obrotów silnika: 3250 obr./min

Klasa ochronności: ....III

Waga:....13 kg

Szerokość cięcia:....33 cm

Pojemność kosza na trawę:....30 l

Poziom ciśnienia akustycznego L _pA :......86 dB(A)

Odchylenie K_pA : 3 dB(A)

Zmierzony poziom

mocy akustycznej L _WA :......89,9dB(A)

Odchylenie K_WA 2,29 dB(A)

Gwarantowany poziom

mocy akustycznej L _WA :......92dB(A)

Wibracje prowadnicy a_h: ...... ≤ 2,5 m/s²

Odchylenie K: 1,5 m/s²

Regulacja wysokości

cięcia: 20-60 mm; 5-stopniowo

Stopień ochrony: IPX1

Akumulator litowo-jonowy

Napięcie: 40 V d.c.

Pojemność: 2,6 Ah

Liczba ogniw: 10

Ładowarka

Napięcie wejściowe: .....195-260V \~ 50/60 Hz

Napięcie wyjściowe: ......36-37 V d. c.

Prąd wyjściowy: 0,8 A

Klasa ochronności: ......II/☐

Hałas i wibracje zostały zmierzone zgodnie z normami EN ISO 3744:1995, ISO 11094: 1991 oraz EN ISO 20643:2008.

PL

Ograniczać powstawanie hałasu i wibracji do minimum!

• Używać wyłącznie urządzeń bez uszkodzeń.
• Regularnie czyścić urządzenie.
- Dopasować własny sposób pracy do urządzenia.
• Nie przeciązać urządzenia.
• W razie potrzeby kontrolować urządzenie.
- Nie włączać urządzenia, jeśli nie będzie używane.
• Nosić rękawice ochronne.

Ryzyka resztkowe

Nawet jeśli opisywane narzędzie elektryczne obsługiwane jest prawidłowo, zawsze występują ryzyka resztkowe. W związku z typem konstrukcji i wykonaniem narzędzia elektrycznego mogą wystąpić następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku niestosowania odpowiedniej maski przeciwpyłowej.
2. Uszkodzenia słuchu, w przypadku niestosowania odpowiednich nauszników ochronnych.

Ostrzeżenie!

Urządzenie w czasie pracy wytwarza pole elektromagnetyczne. Pole to w określonych warunkach może negatywnie oddziaływać na aktywne i pasywne implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi zaleca się, aby przed przystąpieniem do obsługi urządzenia skonsultowały się z lekarzem i producentem implantów medycznych.

5. Przed uruchomieniem

Kosiarka dostarczana jest w stanie częściowo zdemontowanym. Przed użyciem kosiarki należy najpierw całkowicie zamontować rączkę i kosz na trawę. Podczas montażu należy postępować zgodnie z instrukcją obsługi i kierować się zamieszczonymi w niej rysunkami.

Montaż rączki (rys. 3 - 6)

Wziąć jedną z dolnych rączek (rys. 2/poz.3) i przymocować ją przy pomocy podkładki i nakrętki tak jak pokazano na rys. 3. Postępując w analogiczny sposób zamontować rączkę po drugiej stronie.

Nasunąć górną rączkę (rys. 1/ poz. 2) na mocowania (rys. 2 / poz. 3) i przymocować ją tak jak

pokazano na rys. 5. Następnie zamocować na rączce przy pomocy odpowiednich zacisków (rys. 2 / poz. 12) przewód zasilania silnika (rys. 6).

Montaż kosza na trawę (patrz rys. 7-9b)

Nasadzić górną część obudowy kosza na trawę (rys. 2 / poz. 10) na dolną część obudowy (rys. 7). Następnie wcisnąć uchwyt kosza na trawę (rys. 2 / poz. 18) w otwory w koszu na trawę (rys. 8). Sprawdzić, czy uchwyt jest mocno i poprawnie zamocowany. Następnie wcisnąć wstawkę do kosza na trawę (rys. 2 / poz. 20) w kosz na trawę tak jak pokazano na rys. 9a. Podczas zakładania kosza na trawę silnik musi być wyłączony i nóż nie może się poruszać. Podnięść jedną ręką klapę wyrzutową (rys. 9b / poz. 7). Trzymając drugą ręką za uchwyt kosza na trawę zawiesić od góry kosz.

Wskaźnik poziomu napełnienia pojemnika na trawę

Pojemnik na trawę wyposażony jest we wskaźnik poziomu napełnienia (rys. 2 / poz. 9). Jest on otwierany przez strumień powietrza, który wytwarzany jest przez pracującą kosiarkę. Jeżeli klapa kosiarki zamyka się podczas koszenia, oznacza to, że pojemnik na trawę jest pełen i musi zostać opróżniony. Aby zagwarantować poprawne działanie wskaźnika poziomu napełnienia należy zadbać o to, aby otwory poniżej klapy były zawsze czyste i nie były zatkane.

Regulacja wysokości cięcia Uwaga!

Zawsze przed przystąpieniem do ustawiania wysokości najpierw wyłączyć urządzenie i wyciągnąć wtyczkę bezpieczeństwa.

Przed przystąpieniem do koszenia sprawdzić, czy narzędzia tnące nie są tępe i ich mocowanie nie zostało uszkodzone. Tępe lub uszkodzone narzędzia tnące wymienić, aby uniknąć niewyważenia urządzenia. Przed przystąpieniem do kontroli wyłączyć silnik i wyciągnąć wtyczkę bezpieczeństwa.

Aby wyregulować wysokość cięcia należy postępować w następujący sposób (patrz rys. 10):

1. Nacisnąć dźwignię (A) na zewnątrz.
2. Przestawić dźwignię (A) na żądaną wysokość cięcia.
3. Puścić dźwignię (A) i sprawdzić, czy jest poprawnie zablokowana.

PL

Odczytywanie wysokości cięcia

Wysokość cięcia może być regulowana 5-stopniowo w zakresie 20-60 mm i można ją odczytać na skali (rys. 10 / B).

Ładowanie akumulatora (rys. 11)

Dostarczony z urządzeniem akumulator może być ładowany tylko i wyłącznie w ładowarce, która została dostarczona wraz z urządzeniem. Przed pierwszym uruchomieniem urządzenia naładować akumulator.

1. Porównać, czy napięcie na tabliczce znamionowej ładowarki jest zgodne z napięciem sieciowym. Włożyć wtyczkę zasilania ładowarki (19) do gniazdka. Zapala się czerwona dioda LED (B).
2. Nasunąć akumulator (11) na ładowarkę (19) aż będzie słychać, że się zatrzasnął.
3. Po naładowaniu akumulatora zielona dioda LED (C) świeci się w sposób ciągły.
4. W tabeli w punkcie „Wskazania diod na ładowarce“ objaśniono znaczenie wskazań diod na ładowarce.

Podczas ładowania akumulator może nieco się nagrzać. Jest to normalne zjawisko.

Po zakończeniu ładowania wyjąć akumulator z ładowarki. W tym celu nacisnąć jednocześnie obydwa przyciski blokady (D), które znajdują się po bokach, i wyjąć akumulator z ładowarki.

Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić,

• czy jest napięcie w gniazdku
- czy styk na kontaktach ładowarki jest prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego serwisu obsługi klientów

• ładowarkę
- oraz akumulator.

Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc urządzenia się zmniejsza. Nie rozładowywać całkowicie akumulatora. Prowadzi to do uszkodzenia akumulatora!

Montaż akumulatora (rys. 12a/12b)

Podnieść do góry pokrywę akumulatora kosiarki. Wsunąć naładowany akumulator w jego mocowanie, aż będzie słychać, że się zatrzasnął. Zamknąć pokrywę akumulatora.

Wyjmowanie akumulatora (rys. 12c)

Podnieść do góry pokrywę akumulatora kosiarki. Nacisnąć jednocześnie obydwa przyciski blokady, które znajdują się po bokach, i wyjąć akumulator z kosiarki. Zamknąć pokrywę akumulatora.

Wskaźnik poziomu naładowania akumulatora (rys. 15)

Nacisnąć przycisk (F). Wskaźnik poziomu naładowania akumulatora pokazuje poziomu naładowania akumulatora przy pomocy 4 diod LED.

Wszystkie 4 diody LED się świecą:

Akumulator jest naładowany.

3 diody LED się świeca:

Wystarczający do pracy poziom naładowania akumulatora. (≥ 50%)

2 diody LED się świeca:

Zakończyć pracę i naładować akumulator. (≥ 25%)

1 dioda LED się świeci:

Akumulator jest rozładowany, należy naładować akumulator. (≤ 25%)

PL

6. Obstuga

Ostrożnie!

Kosiarka wyposażona jest w wyłącznik bezpieczeństwa, aby zapobiec nieuprawnionemu użyciu. Bezpośrednio przed uruchomieniem kosiarki włożyć wtyczkę bezpieczeństwa (rys. 13). Wtyczkę bezpieczeństwa z powrotem wyjąć w przypadku przerwania lub zakończenia pracy.

Uwaga!

W celu uniknięcia przypadkowego włączenia kosiarki, jest ona wyposażona w blokadę włącznika (rys. 4 / poz. 8), która musi zostać wciśnięta zanim będzie można nacisnąć przełączniki (rys. 4 / poz. 1). Zwolnienie przełączników powoduje wyłączenie kosiarki. Powtórzyć kilkukrotnie ten proces, aby upewnić się, że urządzenie działa prawidłowo. Przed rozpoczęciem wszelkich prac konserwacyjnych bądź napraw zawsze należy się upewnić, że nóż się nie porusza i wtyczka bezpieczeństwa jest wyciągnięta.

Ostrzeżenie! Nigdy nie otwierać klapy wyrzutowej, podczas opróżniania pojemnika na trawę i jeżeli silnik pracuje. Poruszający się nóż może być przyczyną obrażeń.

Zawsze starannie mocować klapę wyrzutową i kosz na trawę. Przed zdjęciem kosza zawsze najpierw wyłączyć silnik.

Zawsze należy zachować ustalony przez położenie prowadnic odstęp bezpieczeństwa między obudową noży i użytkownikiem. Zachować szczególną ostrożność podczas koszenia i zmian kierunku na nasypach i zboczach. Podczas pracy zachować zawsze bezpieczną postawę, nosić obuwie z antypoślizgową podeszwa i długie spodnie.

Kosić zawsze w poprzek zbocza. Z przyczyn bezpieczeństwa koszenie na zboczach o nachyleniu powyżej 15° nie jest dozwolone. Zachować szczególną ostrożność podczas cofania i ciągnięcia kosiarki. Niebezpieczeństwo potknięcia!

Wskazówki odnośnie odpowiedniego koszenia

Zaleca się kosić w taki sposób, aby skoszone pasy lekko się pokrywały.

Kosić tylko przy użyciu naostrzonych, nieuszkodzonych noży. Pozwala to uniknąć sprzępienia się żdźbeł trawy i jej żółknięcia.

Optymalny wynik koszenia osiąga się przez koszenie pasami po linii prostej.

Koszone pasy trawnika powinny się pokrywać o kilka centymetrów, aby nie pominąć żadnego fragmentu trawnika.

Częstotliwość koszenia zależy od prędkości wzrostu trawy. W głównym okresie wzrostu (maj - czerwiec) należy kosić 2 razy w tygodniu, w pozostałym okresie raz w tygodniu. Wysokość koszenia powinna wynosić ok. 4 - 6 cm, przy czym przyrost do następnego koszenia powinien wynosić ok. 4 - 5 cm. Jeżeli trawa urosła więcej, nie należy w żadnym wypadku popełnić błędu, jakim byłoby skoszenie trawnika od razu do normalnej wysokości. Miatoby to negatywny wpływ na stan trawnika. W tej sytuacji należy przyciąć trawnik nie więcej niż o połowę długości żdźbeł trawy.

Zawsze utrzymywać w czystości podwozie kosiarki i usuwać osadzające się resztki trawy. Nagromadzone resztki utrudniają uruchomienie urządzenia, obniżają jakość koszenia i resztek skoszonej trawy.

Podczas koszenia na pochylonym terenie li-nia cięcia musi przebiegać zawsze w poprzek zbocza. Przez ustawienie kosiarki ukośnie do góry zapobiega się jej niekontrolowanemu ześlizgnięciu. Wybierać wysokość koszenia w zależności od faktycznej wysokości trawnika. Powtarzać koszenie w taki sposób, aby na raz nie było ścinane więcej niż 4 cm trawy.

Zawsze przed przystąpieniem do kontroli noża wyłączyć silnik. Pamiętać o tym, że po wyłączeniu silnika nóż przez kilkanaście sekund nadal się porusza. Nigdy nie próbować zatrzymywać noża. Regularnie sprawdzać, czy nóż jest prawidłowo zamocowany, w dobrym stanie i dobrze zaostrzony. W przypadku stwierdzenia nieprawidłowości wymienić lub naostrzyć nóż. W przypadku gdy poruszający się nóż uderzy o przeszkodę, należy wyłączyć kosiarkę i odczekać, aż nóż się przestanie poruszać. Następnie sprawdzić stan noża i jego mocowania. Jeżeli stwierdzono uszkodzenia, należy wymienić odpowiednie części.

PL

Jeżeli na trawniku pozostają resztki skoszonej trawy, kosz na trawę musi zostać opróźniony. Uwaga! Przed zdjęciem kosza na trawę należy wyłączyć silnik i odczekać, aż narzędzie tnące się zatrzyma.

Aby zdjąć kosz na trawę podnieść jedną ręką klapę wyrzutową i trzymając drugą ręką za uchwyt zdjąć kosz. Zgodnie z przepisami bezpieczeństwa klapa wyrzutowa opada przy zdejmowaniu kosza na trawę i zamyka tylny otwór wyrzutowy. Jeżeli w otworze pozostają resztki trawy, wówczas dla ułatwienia uruchomienia silnika należy cofnąć kosiarkę o ok. 1m.

Aby usunąć resztki skoszonej trawy z obudowy kosiarki lub narzędzia, należy użyć do tego celu odpowiedniego przedmiotu, np. szczotki. Nigdy nie usuwać resztek ręką lub butem/stopą.

Aby zapewnić optymalne zbieranie skoszonej trawy należy po każdym użyciu oczyścić od środka kosz.

Podczas zakładania kosza silnik musi wyłączony i narzędzie tnące nie może się poruszać.

Podnieść jedną ręką klapę wyrzutową i trzymając drugą ręką za uchwyt zawiesić kosz.

7. Czyszczenie, konserwacja i zamawianie części zamiennych

Niebezpieczeństwo!

Przed przystąpieniem do czyszczenia urządzenia wyjąć wtyczkę bezpieczeństwa (rys. 13).

7.1 Czyszczenie

• Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pytu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nigdy nie czyścić kosiarki pod bieżącą woda, zwłaszcza pod ciśnieniem.
  • Zalecasię czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza

urządzenia nie dostała się woda.
- Do czyszczenia kosiarki zaleca się używać tylko szczotki lub ścierki.

7.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić stan szczotek węglowych przez elektryka. Niebezpieczeństwo! Wymiany szczotek węglowych dokonywać może jedynie elektryk.

7.3 Konserwacja

• Zlecić wymianę zużytych lub uszkodzonych noży, elementów mocujących noże oraz sworzni upoważnionemu specjaliście, przy czym wymieniać te części zawsze jako cały zestaw, aby zachować wyważenie urządzenia.
• Aby można było bezpiecznie pracować z kosiarką zapewnić, że wszystkie elementy mocujące (śruby, nakrętki itd.) zawsze są mocno dokręcone.
• Ze zwiększoną częstotliwością sprawdzać czy pojemnik na trawę nie przedstawia śladów zużycia.
• Wymienić wszelkie zużyte lub uszkodzone części.
• Aby zapewnić długi okres użytkowania należy oczyścić i następnie naoliwić wszystkie śruby, koła oraz osie.
• Regularna pielęgnacja kosiarki zapewnia nie tylko jego dłuższą trwałość i wydajność, lecz również umożliwia dokładniejsze i prostsze koszenie trawnika. Do czyszczenia kosiarki zaleca się używać tylko szczotki lub ścierki. Nigdy nie używać rozpuszczalników ani wody, aby usunąć zabrudzenia.
• Najszybciej zużywającą się częścią urządzenia jest nóż. Regularnie sprawdzać stan noża i jego mocowanie. Jeżeli nóż jest zużyty, należy go natychmiast wymienić lub naostrzyć. Wystąpienie nadmiernych wibracji kosiarki oznacza, że nóż jest niewyważony lub wykrzywił się na skutek uderzenia. W takim przypadku musi zostać wymieniony lub naprawiony.
• We wnętrzu urządzenia nie ma części wymagających konserwacji.

PL

7.4 Wymiana noża

Ze względów bezpieczeństwa zaleca się wykonywać wymianę noży w autoryzowanym serwisie. Ostrożnie! Nosić rękawice ochronne! Używać tylko oryginalnych noży, ponieważ w przeciwnym wypadku poprawne funkcjonowanie i bezpieczeństwo nie są gwarantowane.

Aby wymienić niż należy postępować w następujący sposób:

1. Odkręcić śrubę mocującą (patrz rys. 14).
2. Zdjąć nóż i wymienić go na nowy.
3. Podczas zakładania nowego noża zwrócić uwagę na kierunek montażu noża. Skrzydła noża powinny być skierowane w stronę silnika (patrz rys. 14). Mocowania muszą odpowiadać otworom w nożu.
4. Następnie kluczem uniwersalnym z powrotem mocno dokręcić śrubę mocującą. Moment dokręcania powinien wynosić ok. 25 Nm.

Na koniec sezonu należy przeprowadzić ogólne oględziny kosiarki i usunąć wszystkie nagromadzone resztki. Każdorazowo przed rozpoczęciem sezonu niezbędna jest kontrola stanu noża. W celu zlecenia napraw należy zwrócić się do naszego punktu obsługi klienta. Stosować tylko oryginalne części zamienne.

7.5 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

• Typurządzenia
• Numerartykułu urządzenia
• Numer identyfikacyjny urządzenia
- Numerczęści zamiennej

Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

Nóż zamienny nr art.: 90.600.48

8. Składowanie i transport

Składowanie

Urządzenie i jego wyposażenie dodatkowe powinny być przechowywane w ciemnym, suchym i nienarażonym na ujemne temperatury pomieszczeniu, w miejscu niedostępnym dla dzieci. Optymalna temperatura składowania wynosi od 5 do 30 °C. Urządzenie przechowywać w oryginalnym opakowaniu.

Transport

• Przed transportowaniem urządzenia należy je wyłączyć i odłączyć od zasilania energią elektryczną.
  Zamontować (o ile występuje) wyposażenie ochronne przewidziane do transportu urządzenia.
• Chronić urządzenie przed uszkodzeniami i silnymi wibracjami, które mogą wystąpić szczególnie podczas transportu w pojazdach.
• Zabezpieczyć urządzenie przed przewróceniem się lub zsunięciem.

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

PL

10. Wskazania diod na ładowarce

Stan diod		Znaczenie i postępowanie
Czerwona dioda LED	Zielona dio-da LED
świeci się nie świeci się		Stan gotowościŁadowarka podłączona jest do sieci i znajduje się w stanie gotowości.Brak akumulatora w ładowarce.
pulsuje nie świeci się		ŁadowanieTrwa ładowanie akumulatora w normalnym trybie.
nie świeci się	świeci się Akumulator jest gotowy do pracy.
pulsuje nie świeci się		ŁadowanieTemperatura akumulatora wykracza poza zalecany zakres między -5°C a 50°C.Postępowanie:Jak tylko temperatura osiągnie dozwoloną wartość rozpocznie się ładowanie akumulatora.

PL

11. Wyszukiwanie usterek

Błąd	Możliwa przyczyna	Usuwanie
Silnik nie uruchamia się	a) Uszkodzeniekondensatorab) Poluzowanie się złączy na silniku lub kondensatorzec) Urządzenie stoi w wysokiej trawied) Obudowa kosiarki jest zapchanae) Wyjęta wtyczka bezpieczeństwaf) Akumulator nie jest prawidłowowłożony	a) Zlecić kontrolę warsztatowi serwisowemu producentab) Zlecić kontrolę warsztatowi serwisowemu producentac) Uruchomić urządzenie na niskiej trawie lub już skoszonej powierzchni; w razie potrzeby zmienić wysokość cięciad) Oczyścić obudowę, aby noż mógł się swobodnie poruszaće) Włożyć wtyczkę bezpieczeństwa (patrz punkt 6)f) Wyjąć akumulator i włożyć z powrotem (patrz punkt 5)
Moc silnika obniża się	a) Za wysoka lub zbyt wilgotna trawab) Zapchana obudowa kosiarkic) Wysoki stopień zużycia nożad) Spada moc akumulatora	a) Skorygować wysokość cięcia, zmienić ustawienie elektronicznego panelu sterowaniab) Oczyścić obudowęc) Wymienić nożd) Sprawdzić poziom naładowania akumulatora i w razie potrzeby naładować akumulator (patrz punkt 5)
Nierówne koszenie a)	Zużyty nożb) Niepoprawna wysokość cięcia	a) Wymienić lub naostrzyć nożb) Skorygować wysokość cięcia

Wskazówka! Silnik wyposażony jest w termowyłącznik, który w celu ochrony silnika wyłącza go w przypadku przeciążenia i automatycznie po krótkiej przerwie włącza urządzenie, jeżeli silnik ostygł!

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:

Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współdziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpadach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszczalne jest tylko za wyraźną zgodą firmy iSC GmbH.

Zmiany techniczne zastrzeżone

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfikacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfikacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zamiennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Kategoria Przykład
Części zużywające się*	Szczotki węglowe, Akumulator
Materiał eksploatacyjny/części eksploatacyjne*	Nóż
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

• Czy urządzenie na początku działało czy też było uszkodzone od samego początku?
• Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?
  Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu.

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!

Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funkcjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady urządzenia wynikające w udowodniony sposób z błędów w jego produkcji lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta.
   Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowego lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia.

- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia).

- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

1. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

2. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instrukcji obsługi.

CZ

Obsah
