Produkttype	Akku-plæneklipper
Mærke	Gardol
Model	GAM-E33Li
Klippebredde	33 cm
Opsamlingsbeholderens volumen	30 liter
Indstilling af klippehøjde	20-60 mm, 5 trin
Motorens omdrejningshastighed	3250 o/min
Vægt	13 kg
Akku nominel spænding	40 V DC
Akku kapacitet	2,6 Ah
Akku type	Lithium-ion, 10 celler
Laderens indgangsspænding	195-250 V ~ 50/60 Hz
Laderens udgangsspænding	36-37 V DC
Laderens udgangsstrøm	0,8 A
Lydtryksniveau (LpA)	86 dB(A)
Garanteret lydeffektniveau (LWA)	92 dB(A)
Vibration på styret	≤ 2,5 m/s²
Fyldningsniveauindikator	Ja (indikatorklap)
Sikkerhedsanordninger	Startspærre, kontakstik, roterende kniv efter stop
Korrekt anvendelse	Private haver og fritidsområder, max 50 timer/år
Garanti	60 måneder (5 år)
Rengøring og vedligeholdelse	Må ikke rengøres med rindende vand; brug en fugtig klud og sæbe

Ofte stillede spørgsmål - GAM-E33Li Gardol

Hvordan indstiller jeg klippehøjden?

Indstillingen foretages med motoren slukket og sikkerhedsstikket taget ud. Tryk håndtaget udad (A), sæt det i den ønskede højde (20-60 mm i 5 trin), slip derefter for at låse det. Se figur 10 i vejledningen.

Hvordan oplader jeg akkuen?

Brug kun den medfølgende lader. Tilslut laderen til en 195-250 V stikkontakt, skub akkuen på laderen, indtil den klikker. Den røde lampe blinker under opladning, den grønne lampe lyser, når den er fuldt opladet. Opladningen tager et par timer.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér, at kontakstikket er tilsluttet (figur 13), og at akkuen er korrekt isat og opladet. Hvis græsset er for højt, flyt dig til et allerede klippet område, eller sænk klippehøjden. Rens huset, hvis det er tilstoppet. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan udskifter jeg kniven?

Sluk motoren og tag sikkerhedsstikket ud. Brug handsker. Skru fastgørelsesskruen af (fig. 14), fjern den gamle kniv og monter den nye i den rigtige retning (vingerne mod huset). Spænd skruen til ca. 25 Nm. Brug en original kniv (ref. 90.600.48).

Hvad er kapaciteten på opsamlingsbeholderen?

Opsamlingsbeholderen har en volumen på 30 liter. Den er udstyret med en fyldningsniveauindikator: hvis klappen lukker under klipning, er beholderen fuld og skal tømmes.

Hvilken type akku bruger denne plæneklipper?

Akkuen er lithium-ion, 40 V DC, 2,6 Ah, med 10 celler. Den er aftagelig og oplades med den medfølgende lader.

Hvordan rengør jeg plæneklipperen?

Tag altid sikkerhedsstikket ud før rengøring. Brug aldrig rindende vand eller højtryksrenser. Rengør med en fugtig klud og lidt sæbe. Til huset bruges en børste eller klud. Lad ikke vand trænge ind indvendigt.

Hvad er garantiperioden?

Garantien er på 60 måneder (5 år) fra købsdatoen. Den dækker materiale- eller produktionsfejl. Sliddele (kniv, børster, akku) er ikke dækket. For at gøre dine rettigheder gældende skal du registrere apparatet på www.isc-gmbh.info.

Kan plæneklipperen bruges på skråninger?

Ja, men klipp altid vinkelret på skråningen. Klipp ikke på skråninger over 15 %. Vær stabil, brug skridsikre sko og lange bukser. Vær forsigtig ved retningsændringer.

Hvordan opbevarer jeg plæneklipperen om vinteren?

Opbevar apparatet og akkuen på et mørkt, tørt, frostfrit sted (5-30 °C) og utilgængeligt for børn. Rengør plæneklipperen, fjern græsaflejringer, og opbevar den i originalemballagen, hvis muligt. Fjern akkuen og oplad den før opbevaring.

BRUGSANVISNING GAM-E33Li Gardol

DK Original betjeningsvejledning Akku-græsslåmaskine

NO Original-driftsveiledning Akku gressklipper

IS Upprunalegar notandaleiðbeiningar Rafmagnssláttuvél

SE Original-bruksanvisning Batteridriven gräsklippare

1. Sikkerhedsanvisninger 225
2. Produktbeskrivelse og leveringsomfang 225
3. Formålsbestemt anvendelse 226
4. Tekniske data 226
5. Inden ibrugtagning....227
6. Betjening 228
7. Rengøring, vedligeholdelse og reservedelsbestilling....229
8. Opbevaring og transport....230
9. Bortskaffelse og genanvendelse 230
10. Visninger på opladeren....231
11. Fejlsøgningsskema....232
    Serviceinformationer....234
    Garantibevis 235

Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade

Dette apparat må ikke anvendes af børn. Pas på, at børn ikke bruger produktet som legetøj. Rengøring og vedligeholdelse må ikke gen- nemføres af børn. Apparatet må ikke anvendes af personer med be- grænsede fysiske, sensoriske eller psykiske evner eller af personer med utilstrækkelig viden eller erfaring, medmindre de er under opsyn eller instrueres af en person, der er ansvarlig for dem.

DK

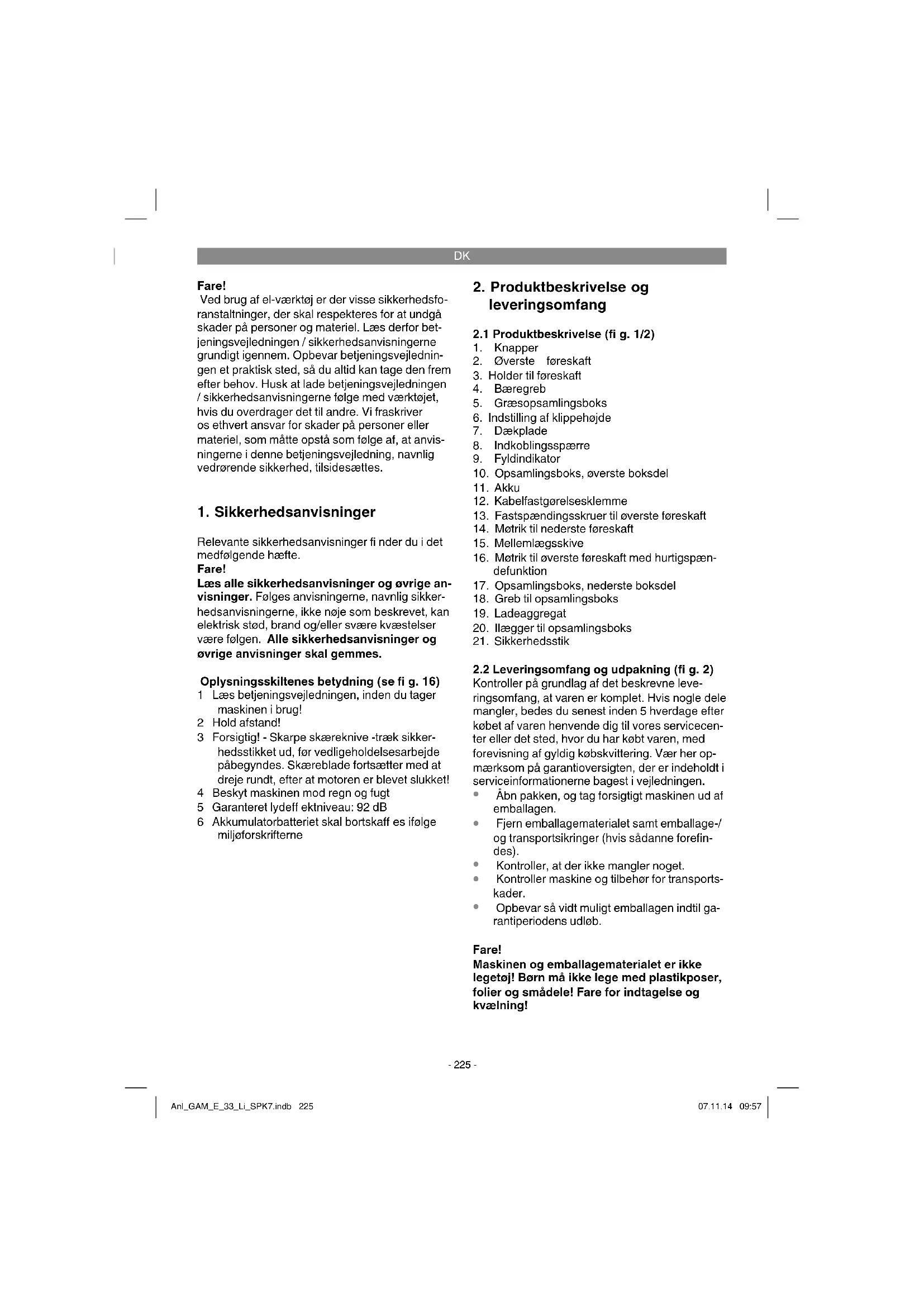

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

Oplysningsskiltenes betydning (se fi g. 16)

1 Læs betjeningsvejledningen, inden du tager maskinen i brug!
2 Hold afstand!
3 Forsigtig! - Skarpe skæreknive -træk sikkerhedsstikket ud, før vedligeholdelsesarbejde påbegyndes. Skæreblade fortsætter med at dreje rundt, efter at motoren er blevet slukket!
4 Beskyt maskinen mod regn og fugt
5 Garanteret lydeff ektniveau: 92 dB
6 Akkumulatorbatteriet skal bortskaff es ifølge miljøforskrifterne

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Knapper
2. ∅verste föreskaft
3. Holder til föreskaft
4. Bæregreb
5. Græsopsamlingsboks
6. Indstilling af klippehøjde
7. Dækplade
8. Indkoblingsspærre
9. Fyldindikator

10. Opsamlingsboks, øverste boksdel

11. Akku

12. Kabelfastgørelsesklemme

13. Fastspændingsskruer til øverste føreskaft

14. Møtrik til nederste føreskaft

15. Mellemlægsskive

16. Møtrik til øverste føreskaft med hurtigspændefunktion

17. Opsamlingsboks, nederste boksdel

18. Greb til opsamlingsboks

19. Ladeaggregat

20. Ilægger til opsamlingsboks

21. Sikkerhedsstik

2.2 Leveringsomfang og udpakning (fi g. 2)

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

DK

Leveringsomfang

• Akku-græsslåmaskine
• Holder til föreskaft (2x)
- Opsamlingsboks
• Spændeskiver (4x)
- Fastspændingsskruer til øverste føreskaft (2x)
- Møtrik til øverste føreskaft med hurtigspændefunktion (2x)
Sikkerhedsstik
• Kabelfastgørelsesklemmer (3x)
Akku
• Ladeaggregat
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

Græsslåmaskinen er beregnet til brug i private haver.

En græsslåmaskine anses som hjælpemiddel til privat havebrug, hvis det årlige antal brugstimer som hovedregel ikke overstiger 50 timer, og hvis anvendelsesformålet hovedsageligt omfatter pleje af græs eller plænearealer, dog ikke i off entlige anlæg, parker og på sportspladser. Desuden falder skovbrug uden for rammerne af "privat havebrug".

Vigtigt! Græsslåmaskinen må ikke anvendes til trimning af buske eller hække, til klipning og fi ndeling af slyngplanter eller klipning af græs på tagbeplantninger eller i altankasser eller til friblæsning (udsugning) af gangstier eller som hak-kemaskine til gren- og hækkemateriale, da dette vil være til stor fare for brugeren. Endvidere må græsslåmaskinen ikke anvendes som motorfræser eller til planering af jordhævninger, som f.eks. muldvarpeskud.

Af sikkerhedsgrunde må græsslåmaskinen ikke benyttes som drivaggregat for andet arbejdsværktøj eller værktøjssæt, medmindre producenten har givet sin udtrykkelige tilladelse.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Motoromdrejningstal: 3250 min ^-1
Kapslingsklasse:....III
Vægt: 13 kg
Klippebredde: 33 cm
Opsamlingsboksens volumen: ....30 liter
Lydtryksniveau L pA :......86dB(A)
Usikkerhed KnA : 3 dB(A)
Målt lydeff ektniveau L_MA : 89,9 dB(A)
Usikkerhed K_WA 2,29 dB(A)
Garanteret lydeff ektniveau I_NA ..... 92 dB(A)
Vibration på førestang a_b : ≤ 2,5m / s^2
Usikkerhed K: 1,5 m/s
Indstilling af klippehøjde: ......20-60 mm; 5 trin
Beskyttelsesgrad: IPX1

Li-Ion-akkubatteri

Spænding: 40 V d.c.
Kapacitet: 2,6 Ah
Celleantal: 10

ladeaggregat

Indgangsspænding: .....195-250 V \~ 50/60 Hz

Udgangsspænding: 36-37 V d. c.

Udgangsstrøm: 0,8 A

Kapslingsklasse: ......II /☐

Støj- og vibrationstal er målt i henhold til standarderne EN ISO 3744; 1995, ISO 11094. 1991 og EN ISO 20643:beregnet 2008.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
• Vedligehold og rengør maskinen med jævne mellemrum.
• Tilpas arbejdsmåden efter maskinen.
  • Overbelast ikke maskinen.
• Lad i givet fald maskinen underkaste et efter-syn.
• Sluk maskinen, när den ikke benyttes.
  • Bærhandsker.

DK

Tilbageværende risici

Selv om du betjener el-værktøjet forskriftsmæssigt, vil der stadigvæk være en vis risiko at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, hvis du ikke bærer støvmaske.
2. Høreskader, hvis du ikke bærer høreværn.

Advarsel!

Maskinen frembringer et elektromagnetisk felt under driften. Dette felt kan under visse omstændigheder indvirke på aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller dødelige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af implantatet, inden maskinen tages i brug.

5. Inden ibrugtagning

Græsslåmaskinen er delmonteret ved leveringen. Føreskaftet og opsamlingsboksen skal monteres komplet, inden græsslåmaskinen tages i brug. Læs og overhold betjeningsvejledningen trin for trin og kig på billederne under samlingen.

Påsætning af føreskaft (fi g. 3 til 6)

Tag fat i det nederste føreskaft (fi g. 2/pos. 3) og fastgør dette med spændeskiven og møtrikken som vist i fi g. 3. Gør tilsvarende på den modsatte side.

Det øverste føreskaft (fi g. 1/pos. 2) skal skubbes på holderne til føreskaftet (fi g. 2/pos. 3) og fastgøres som vist på fi g. 5. Fastgør herefter motorledningen til føreskaftet med kabelholderne (fi g. 2/pos. 12) (fi g. 6).

Påsætning af opsamlingsboks (se fi g. 7 til 9b)

Sæt den øverste boksdel på opsamlingsboksen (fig. 2 /pos. 10) på den nederste boksdel (fig. 7). Tryk herefter grebet på opsamlingsboksen (fi g. 2/ pos. 18) ind i åbningerne på opsamlingsboksen (fi g. 8). Kontroller, at grebet sidder fast og korrekt. Tryk herefter ilæggeren til opsamlingsboksen (fi g. 2/pos. 20) ind i opsamlingsboksen som vist i fi g. 9a. Motoren skal være slukket, og skærebladet må ikke dreje rundt, når opsamlingsboksen sættes på. Løft dækpladen (fi g. 9b/pos. 7) med den ene hånd. Hold fast i opsamlingsboksens håndgreb med den anden hånd og sæt den i oppefra.

Påfyldningsindikator opsamler

Opsamlingsanordningen er udstyret med en niveauindikator (fi g.2/pos.9). Denne åbnes af luftstrømmen, som maskinen frembringer under drift. Falder klappen i under arbejdet, er opsamleren fuld og skal tømmes. For at niveauindikatoren kan fungerer fejlfit skal hullerne under klappen holdes rene og gennemtrængelige.

Indstilling af klippehøjde

Vigtigt!

Maskinen skal være slukket, og sikkerhedsstikket trukket ud, når klippehøjden indstilles.

Inden du begynder at slå græs, skal du kontrollere, at skæreværktøjet ikke er stumpt, og at alle fastgøringsanordninger er intakte. Stumpt og/eller beskadiget skæreværktøj skal skiftes ud, så der ikke opstår uligevægt. Kontrollen foregår med motoren slukket og sikkerhedsstikket trukket ud.

Indstilling af klippehøjde foretages således (se fi g. 10):

1. Tryk armen (A) udad.
2. Stil håndtaget (A) på den ønskede slåhøjde.
3. Slip armen (A) og kontroller, at den sidder sikkert i låsningen.

Afl æsning af klippehøjde

Klippehøjden kan indstilles i 5 trin fra 20-60 mm og kan aflæses på skalaen (fig. 10/B).

Opladning af akku (fi g. 11)

Den medleverede akkupakke må kun lades med den medleverede oplader. Akkupakken skal la- des, før den tages i brug første gang.

1. Kontroller, at netspændingen, som står anført på opladerens mærkeplade, svarer til den forhåndenværende netspænding. Sæt stikket til opladeren (19) i stikkontakten. Den røde LED (B) lyser.
2. Pres akkupakken (11) på opladeren (19), til den falder hørbart i hak.
3. Er akkupakken helt opladet, lyser den grønne LED (C) konstant.
4. Under punkt 10 „Visninger på ladeaggregatet“ fi ndes en oversigt over LED-visningernes betydning.

Under opladningen kan akkuen blive varm. Dette er helt normalt.

Når akkupakken er opladet, fjernes den fra opladeren. Tryk samtidigt på de to stoptaster (D) i siden og træk akkupakken ud af opladeren.

DK

Hvis det ikke er muligt at oplade akkupack'en, skal du kontrollere,

• om der er netspænding i stikkontakten
• om forbindelsen til ladekontakterne er i orden.

Hvis det stadigvæk ikke er muligt at oplade akkupack'en, bedes du indsende,

• ladeaggregatet
• samtakkupack'en

til vores kundeservice.

Sørg for at genoplade akkupack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, når du kan konstatere, at maskinens ydelse er aftagende. Undgå, at akkupack'en afl ades helt. Det vil ødelægge akkupack'en!

Montering af akkupakke (fi g. 12/12b)

Klap akkulåget op på græsslåmaskinen. Skub den opladede akkupakke ind i holderen, til den falder hørbart i hak. Luk akkulåget.

Udtagning af akkupakke (fi g. 12c)

Klap akkulåget op på græsslåmaskinen. Tryk samtidigt på de to stoptaster i siden og træk akku-pakken ud af græsslåmaskinen. Luk akkulåget.

Tryk på knappen (F). Akku-kapacitetsindikatoren indikerer akkupakkens ladetilstand ved hjælp af 4 LED'er.

Alle 4 LED'er lyser:

Akkupakken er opladet.

3 LED'er lyser:

Akkupakken råder over tilstrækkelig restkapacitet. (≥ 50%)

2 LED'er lyser:

Afslut arbejdet og oplad akkuen. (≥ 25%)

1 LED lyser:

Akkumulatorbatteriet er afl adt; oplad akkumulatorbatteriet. (≤ 25%)

6. Betjening

Forsigtig!

Græsslåmaskinen er udstyret med en sikkerhedsafbryder for at forhindre ubeføjet brug. Sæt sikkerhedsstikket (fi g. 13) i, umiddelbart før græsslåmaskinen tages i brug, og fjern sikkerhedsstikket igen, hver gang maskinen afbrydes eller når arbejdet er færdigt.

Vigtigt!

For at undgå at græsslåmaskinen tænder ved en fejltagelse, er den udstyret med en indkoblingsspærring (fi g. 4/pos. 8), som skal trykkes ind, inden man kan trykke på knapperne (fi g. 4/pos. 1). Slippes knapperne, slukkes græsslåmaskinen. Udfør denne handling nogle gange for at sikre, at maskinen fungerer korrekt. Kontroller, at kniven ikke roterer, og at sikkerhedsstikket er trukket ud, inden du foretager reparations- eller vedligeholdelsesarbejde på maskinen.

Advarsel! Åbn ikke dækpladen, når opsamleren tømmes, mens motoren kører. Det roterende skæreblad kan forårsage svære kvæstelser.

Fastgør altid dækpladen eller opsamlingsboksen omhyggeligt. Husk at slukke motoren, inden du tager dem af.

Den sikkerhedsafstand mellem brugeren og skærehuset, som naturligt gives af føreskaftet, skal altid overholdes. Vær særlig forsigtig ved retningsskift på skrænter og skråninger. Sørg for at stå godt fast på underlaget, brug sko med skridfaste såler samt lange bukser.

Skrånende overfl ader skal altid bearbejdes på tværs. Skrånende overfl ader med en hældning, som overstiger 15 grader, må af sikkerhedsgrunde ikke bearbejdes med græsslåmaskinen. Ved baglæns kørsel og når græsslåmaskinen trækkes, skal der udvises særlig forsigtighed. Pas på ikke at falde!

DK

Korrekt arbejdsmåde

Det anbefales at lade banerne overlappe hinanden, när du slår græs.

Skærebladene skal være skarpe og fuldstændig intakte, så græsstråene ikke trevler og plænen bliver gul.

For at opnå et rent klippemønster skal græsslåmaskinen føres i lige baner. Banerne skal overlappe hinanden nogle centimeter for at undgå ubearbejdede striber.

Hvor ofte græsset skal slås afhænger af, hvor hurtigt græsset gror. I hovedvækstperioden (maj - juni) skal græsset klippes to gange om ugen, ellers en gang. Klippehøjden skal være mellem 4 – 6 cm, og væksten bør være 4 – 5 cm, inden græsset slås næste gang. Hvis græsplænen når at blive længere, må den ikke klippes ned til normal højde. Det vil skade græsplænen. I givet fald skal du højst klippe halvdelen af længden af.

Undersiden af maskinhuset skal holdes ren; græsaflejringer skal fjernes hurtigst muligt. Aflejringer vil vanskeliggøre startproceduren og nedsætte kvaliteten af snittet og græsudkastet.

På skrånende overfl ader skal klippebanen gå på tværs af skråningen. Stil eventuelt græsslåmaskinen skråt opad, så den ikke glider ned. Vælg klippehøjde ud fra, hvor højt græsset er. Klip ad fl ere omgange, så du højst klipper 4 cm på én gang.

Sluk motoren, inden du efterser kniven. Husk, at kniven drejer videre nogle sekunder, når motoren slukkes. Prøv aldrig på at stoppe kniven. Kontroller jævnligt, at kniven sidder ordentlig fast, er i god stand og er velsleben. Hvis ikke, skal kniven hhv. slibes eller skiftes ud. Hvis kniven støder mod en genstand, mens den roterer, skal maskinen stoppes; vent til kniven står helt stille. Kontroller herefter, om skærebladet og skærebladsholderen har taget skade. I givet fald skal de skiftes ud.

Opsamlingsboksen skal tømmes, så snart du under arbejdet konstaterer, at græs bliver liggende på plænen.

Vigtigt! Sluk motoren, og vent til skæreværktøjet står helt stille, inden du tager boksen af.

Opsamlingsboksen tages af ved at løfte op i dækpladen med den ene hånd og med den anden hånd tage fat i opsamlingsboksens bæregreb og tage boksen ud. I overensstemmelse med

sikkerhedsforskrifterne falder dækpladen ned og lukker den bageste udkaståbning til, når opsamlingsboksen tages af. Hvis der hænger græsrester fast i åbningen, anbefales det at trække græsslåmaskinen ca. 1 m tilbage, så motoren lettere kan startes.

Græsrester i maskinhuset og på arbejdsværktøjet må ikke fjernes med hænder eller fødder; brug egnede hjælpemidler, f.eks. en børste eller en lille kost.

For at sikre en god græsopsamling skal opsamlingsboksen rengøres indeni efter brug.

Motoren skal være slukket og skæreværktøjet stå stille, når opsamlingsboksen sættes på.

Løft op i dækpladen med den ene hånd, og tag fat i opsamlingsboksens greb med den anden, og sæt den på oppefra.

Træk sikkerhedsstikket ud af stikkontakten inden renholdelse (fi g. 13).

7.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Græsslåmaskinen må ikke rengøres med rindende vand, navnlig ikke under højt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.
• Græsslåmaskinen skal så vidt muligt rengøres med børste eller klud.

DK

7.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand.

Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

7.3 Vedligeholdelse

• Slidte eller beskadigede knive, knivholdere og bolte skal udskiftes sætvis af autoriseret fagmand, så ligevægten opretholdes.
• Sørg for, at alle befæstelseselementer (skruer, møtrikker osv.) altid er spændt godt til, så du kan arbejde sikkert med græsslåmaskinen.
• Kontroller jævnligt opsamlingsboksen for tegn på slid.
• Dele, som er slidte eller beskadigede, skal skiftes ud.
• For at sikre en lang levetid skal alle skruedele samt hjul og aksler rengøres og smøres med olie.
• Regelmæssig vedligeholdelse af græsslåmaskinen sikrer ikke bare, at den holder sig i god stand og bevarer en høj ydeevne over lang tid; det betyder også, at resultatet af græsslåningen bliver bedre og arbejdet lettere at udføre.
• Kniven er den maskindel, som er mest udsat for slid. Kontroller jævnligt knivens tilstand og fastgørelse. Er kniven slidt, skal den med det samme skiftes ud eller slibes. Hvis græsslåmaskinen begynder at vibrere kraftigt, er det fordi, kniven ikke er rigtigt balanceret eller er blevet deform p.g.a. stød. Den skal i givet fald repareres eller skiftes ud.
• Der findes ikke yderligere vedligeholdelseskrævende dele inde i maskinen.

7.4 Udskiftning af kniv

Af sikkerhedsgrunde anbefales det at lade udskiftning af skæreblade foretage af autoriseret fagmand. Vigtigt! Brug arbejdshandsker! Anvend kun originale knive, da funktionsevne og sikkerhed ellers ikke er garanteret.

Kniven udskiftes på følgende måde:

1. Løsn fastspændingsskruen (se fi g. 14).
2. Tag kniven af, og sæt en ny i.
3. Vær opmærksom på at montere kniven i den rigtige retning. Knivens vingefl øje skal rage ind i motorrummet (se fi g. 14). Ekspansionsdornene skal passe ind i knivens stansninger.
4. Til sidst spændes fastgørelsesskruen fast igen. Tilspændingsværdien skal være ca. 25 Nm.

Når sæsonen er slut, skal græsslåmaskinen efter- ses; restophobninger skal fjernes. Husk også at efterse græsslåmaskinen, inden den tages i brug igen første gang i den nye sæson. I tilfælde af behov for reparation henvises til vores kundeservice. Brug kun originale reservedele.

7.5 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer.
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Reservekniv varenr.: 90.600.48

Maskinen og dens tilbehør skal opbevares på et mørt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 °C und 30 °C. Opbevar maskinen i den originale emballage.

Transport

• Sluk for maskinen og afbryd den fra strømforsyningen, før den transporteres.
• Anbringtransportbeskyttelsesanordninger, hvis sådanne findes.
• Beskyt maskinen mod skader og kraftige vibrationer, der især kan opstå, når maskinen transporteres i køretøjer.
• Sikr maskinen, så den hverken kan rutsje eller vælte.

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

DK

10. Visninger på opladeren

Visning		Betydning og påkrævet handling
Rød lysdi-ode	Grøn lysdi-ode
Tændt Slukket	Standby-modus	Ladeaggregatet er sluttet til strømforsyningsnettet og er klar til drift, akkuen er ikke sat i ladeaggregatet.
Blinker Slukket	Opladning	Ladeaggregatet lader akkuen i normal drift.
Slukket Tændt	Akkuen er klar til brug.
Blinker Slukket	Opladning	Akkutemperaturen ligger ikke inden for det ideelle område mellem -5 °C og 50 °C.Påkrævet handling:Så snart den tilladte temperatur er nået, lades akkuen.

DK

11. Fejlsøgningsskema

Fejl Mulige	årsager Afhjælpning
Motor starter ikke a)	Kondensator defektb) Tilslutninger på motor eller kondensator har løsnet sigc) Maskinen står i højt græsd) Klippehuset er tilstoppete) Sikkerhedskontakt er ikke sat if) Akkubatteri er ikke sat rigtigt i	a) Få den efterset på et kundeservice-værkstedb) Få den efterset på et kundeservice-værkstedc) Start på lavt græs eller overfl ader, som allerede er; bearbejdede; om-juster evt. klippehøjdend) Rengør huset, så kniven kan bevæge sig frite) Sæt sikkerhedskontakten i (se 6.)f) Tag akkubatteriet ud og sæt det iigen (se 5.)
Motorydelse aftager	a) Græset er for højt eller fugtigtb) Klippehuset er tilstoppetc) Kniv er slidt nedd) Akkukapacitet giver efter	a) Korriger klippehøjde, ændr elektronisk indstillingb) Rengør husetc) Udskift knivend) Kontroller akkukapaciteten og op-lad evt. akkubatteriet (se 5.)
Urent snit a) Kniv er	slidt nedb) Forkert klippehøjde	a) Udskift eller slib knivenb) Omjuster klippehøjden

Bemærk! Til beskyttelse af motoren er denne udstyret med en termoafbryder, som slår fra ved overbelastning; efter en kort nedkølingsfase slår den til igen automatisk!

DK

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Kontaktkul, Akku
Forbrugsmateriale/ forbrugsdele* Kniv
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
  Beskriv venligst fejlfunktionen.

DK

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller detsted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.
   Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

NO

Innholdsfortegnelse

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet!

Fare!

Batteripakken er fullt oppladet.

3 lysdioder lyser:

ut dersom de er skadet.

10. Indikator på ladeapparat

Indikatorstatus		Betydning og tiltak
Rød LED Grønn LED
PÅ AV Driftsklar		Ladeapparatet er koplet til nettet og klar til drift, det oppladbare batteriet er ikke satt i ladeapparatet.
Blinker AV Lading		Ladeapparatet lader opp det oppladbare batteriet i normal modus.
AV PÅ Det oppladbare batteriet er klar til bruk.
Blinker AV Lading		Batteritemperaturen ligger ikke i det ideelle området mellom -5 °C og 50 °C.Tiltak:Batteriet lades så snart tillatt temperatur nås.

NO

* ikke nødvendigvis inkludert i leveransen!

3. Vår garanti dekker ikke:

Hávaða- og titringsgildi voru mæl samkvæmt stödlunum EN ISO 3744: 1995, ISO 11094: 1991 og EN ISO 20643: 2008.

9. Förgun og endurnotkun

1. Säkerhetsanvisningar

meie klienditeenindusesse.
